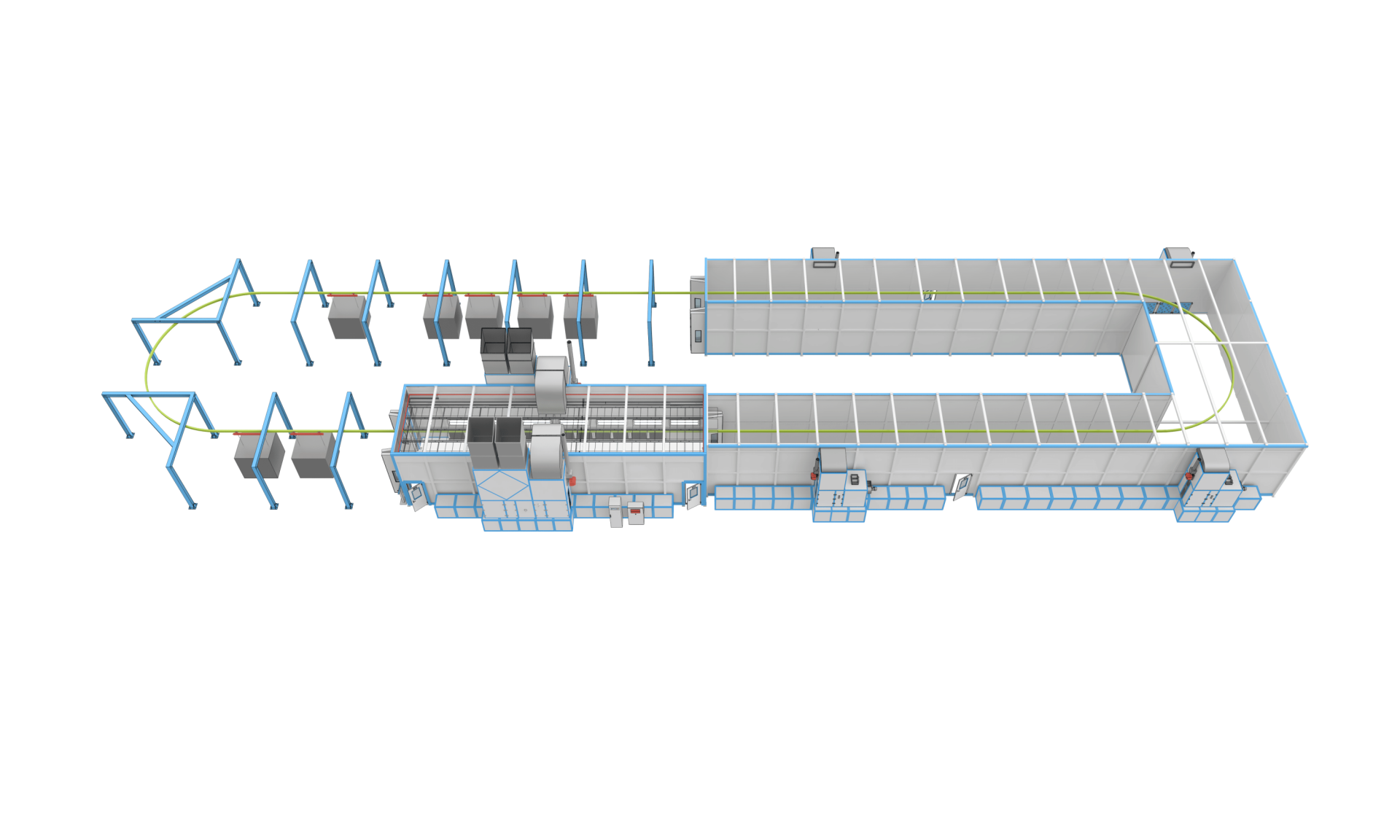

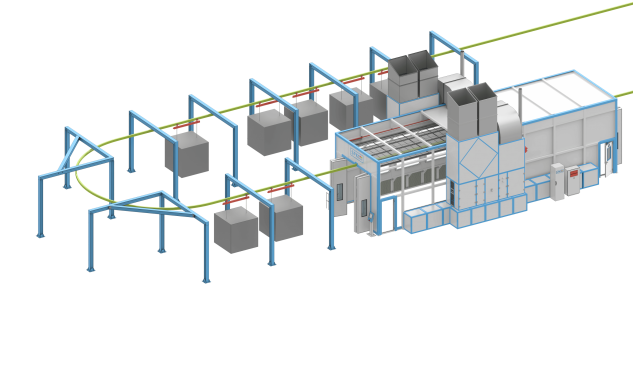

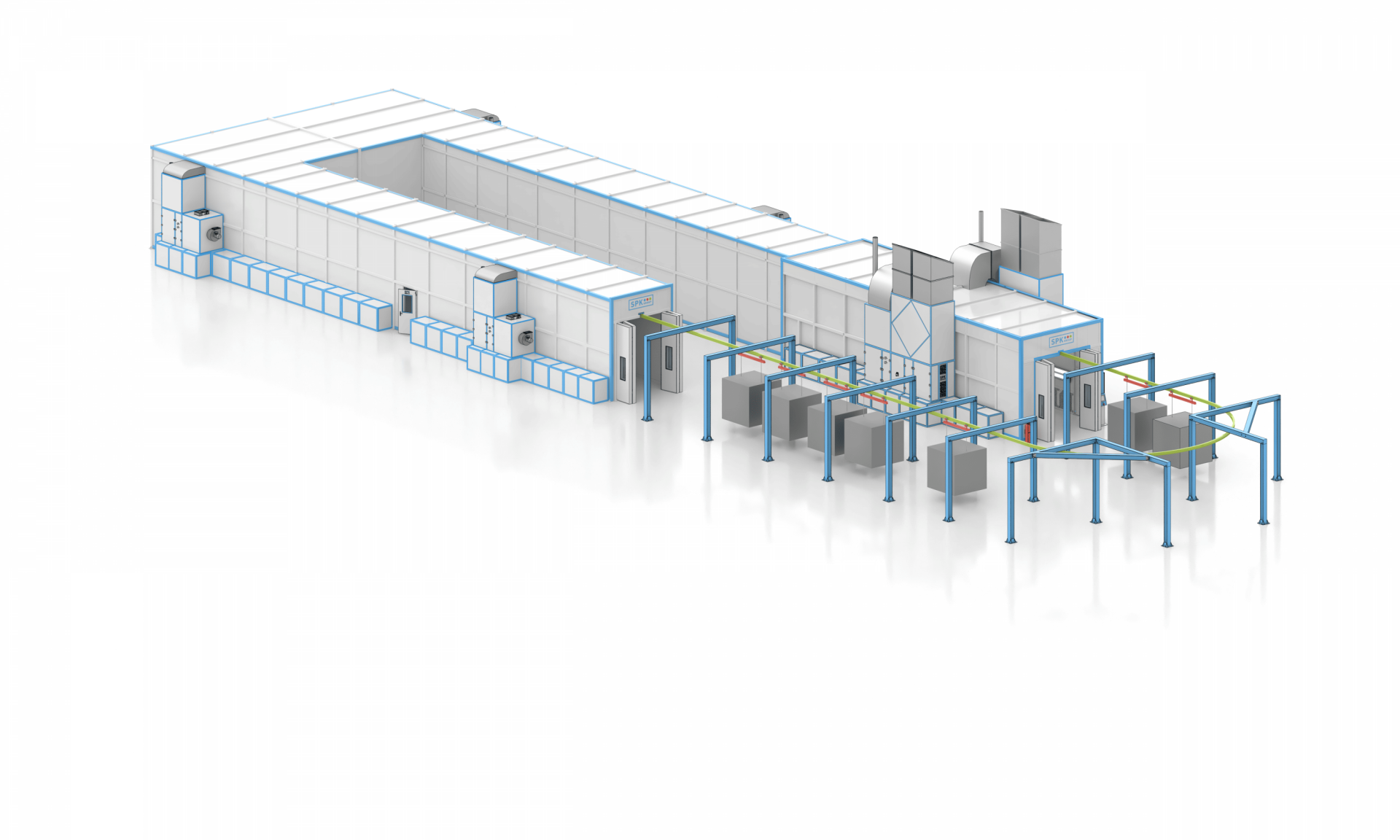

Поточная линия SPK-62.14.4: промышленный комплекс для нанесения ЖЛКМ и термообработки крупногабаритных деталей

Инженерный комплекс разработан для высококачественного ручного нанесения жидких защитно-декоративных и лакокрасочных материалов с последующим термическим отверждением покрытий. Бесперебойное перемещение обрабатываемых металлоконструкций между технологическими этапами автоматизировано с помощью встроенной транспортной системы подвесного типа.

1. Технические характеристики проходной малярной камеры SPK-SСB-16.5.4

Модуль предназначен для размещения внутри обогреваемых производственных помещений. Окрашивание узлов выполняется малярами вручную, а подача и эвакуация деталей автоматизированы приводным механизмом.

Архитектура и габаритные параметры

• Полезный объем: рабочая зона составляет 15,7 м в длину, 4,4 м в ширину и 3,6 м в высоту. Кабина представляет собой цельную технологическую секцию проходного типа.

• Силовой каркас: специализированная усиленная металлоконструкция повышенной прочности, которая одновременно служит опорным основанием для элементов транспортной системы.

• Изоляция корпуса: ограждающие элементы стен и перекрытий собраны из сэндвич-панелей толщиной 80 мм на основе негорючего базальтового волокна. Листы облицовки защищены заводским покрытием цвета RAL 9003 с обеих сторон.

• Входные и сервисные группы:

  • Торцевой проем оборудован двухстворчатыми распашными воротами с ручным управлением. Стартовый габарит проема — 2800 × 3600 мм (финальные параметры верифицируются на этапе проектирования под специфику подвесов и деталей).

  • Боковая панель оснащена парой сервисных дверей (800 × 2000 мм), укомплектованных смотровыми окнами и специальными запорными механизмами экстренного открывания «Антипаника».

Вентиляционные параметры, климатический контроль и фильтрация

• Приточно-вытяжная система: воздухообмен обеспечивают два энергоэффективных агрегата SPK-VU-24, укомплектованных газовыми теплогенераторами и пластинчатыми блоками утилизации тепла (рекуператорами).

• Аэродинамический режим: процесс окрашивания протекает при 100%-м обновлении воздушной массы. Чистый воздух забирается с улицы и после цикла фильтрации удаляется наружу.

• Вектор потока: вертикальное нисходящее движение воздуха (верхняя раздача через потолочные диффузоры, забор — через специализированные настенные каналы, расположенные снизу по бокам кабины).

• Многоступенчатая сухая сепарация:

  • Подача: предварительная очистка карманными элементами G4 в вентиляционном блоке и финишный барьер тонкой фильтрации M5 в потолочном пленуме.

  • Эвакуация: улавливание опыла настенными краско останавливающими фильтрами-лабиринтами класса G3 с последующей доочисткой фильтрами G4 непосредственно в вытяжной установке.

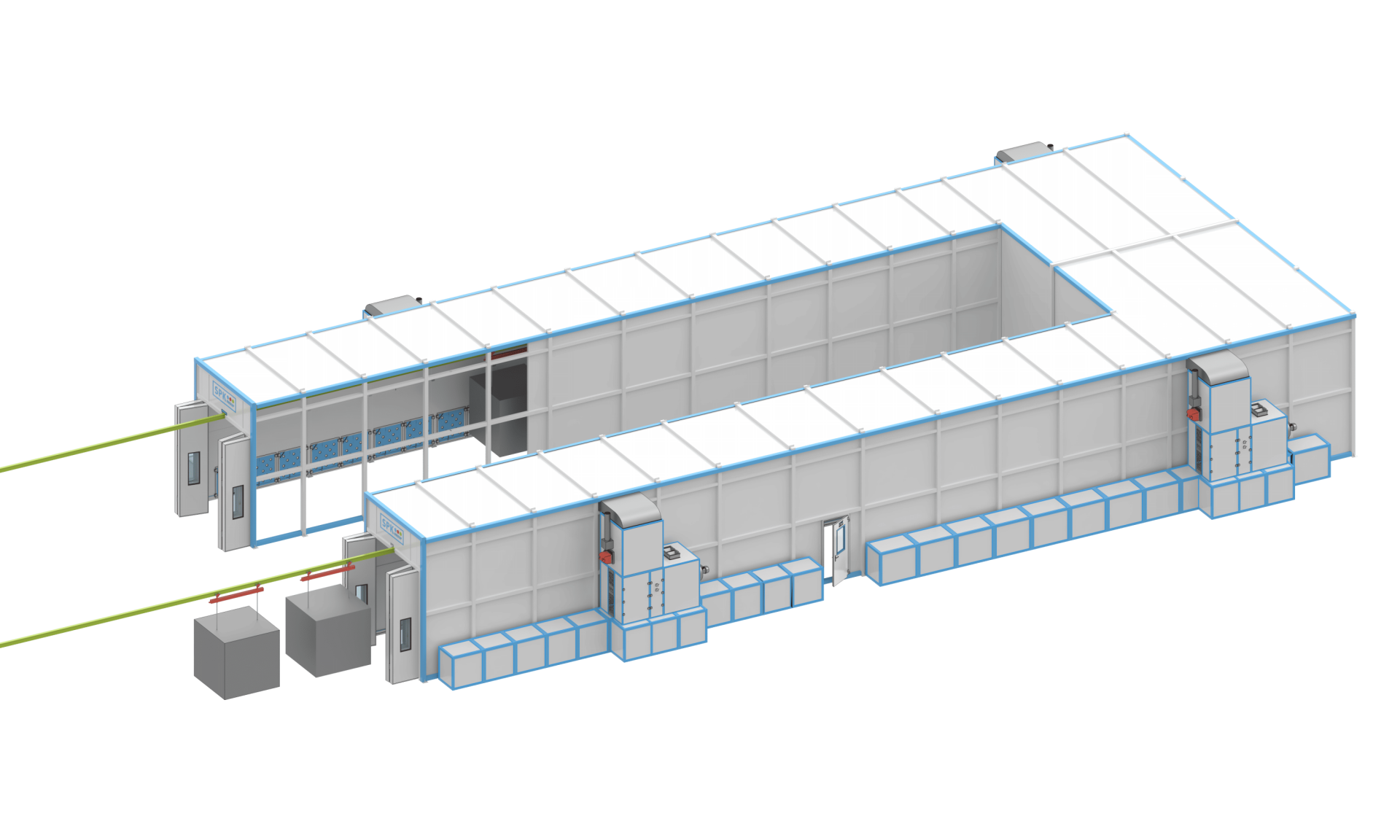

2. Промышленная термокамера полимеризации и сушки SPK-CB-67.4.4

Высокопроизводительный проходной тоннель сушки гарантирует ускоренное и стабильное запекание нанесенного защитного слоя при строго заданных температурах.

Конструктивное исполнение сушильного модуля

• Геометрия кабины: внутреннее пространство имеет протяженность 67,2 м, ширину 3,2 м и высоту 3,6 м.

• Корпус: базируется на жестком металлокаркасе, адаптированном к нагрузкам от конвейерного пути и технологического подиума. Ограждения — сэндвич-панели толщиной 80 мм с минераловатным сердечником (наружная покраска — RAL 9003).

• Доступ в камеру: на противоположных торцах установлены 2 комплекта распашных ворот с ручным типом открывания. Расчетный габарит створок — 2600 × 3600 мм (параметры адаптируются под форму деталей и конфигурацию подвесов).

• Тепловой потенциал: система рассчитана на интенсивный прогрев внутренней среды до максимальной отметки +80°C.

Рециркуляция тепла и вентиляционная периферия

• Энергосберегающий цикл: вентиляция работает по принципу рециркуляции. Около 85–90% объема нагретого воздуха фильтруется и повторно подается в рабочую зону. Доля замещения свежим воздухом с улицы (и соответствующий выброс) составляет порядка 10–15%.

• Циркуляция потоков: восходящий вектор (нагнетание через боковые распределительные решетки в нижней части стен, удаление — через потолочные вытяжные модули).

• Термический блок: вдоль продольных стен смонтированы 4 циркуляционные установки суммарной производительностью по 23 000 м³/ч каждая. Нагрев обеспечивается выносными газовыми воздухонагревателями с горелками. Вытяжные узлы вынесены на перекрытие камеры.

• Осветительное оборудование: кабина оснащена герметичными взрывозащищенными приборами освещения, предназначенными для проведения регламентных и сервисных работ.

Важная информация для инженерных служб заказчика: конструирование, поставка и монтаж внешних коммуникаций (включая участки воздуховодов за контуром камер, дымоходные системы, внешние опорные эстакады и защитную теплоизоляцию труб) не входят в базовую спецификацию SPK GROUP и реализуются силами покупателя.

3. Тяжелая транспортная система подвесного типа SPK-CS-130.4

Интегрированный тактовый конвейер предназначен для точного позиционирования и строго дозированного во времени перемещения массивных деталей по цеховым позициям.

• Конструктивное устройство: подвесной грузонесущий конвейер приводного типа с тактовым алгоритмом перемещения. Включает несущие металлоконструкции, направляющие рельсовые пути, каретки и специализированные ложементы.

• Пространственные параметры: общая протяженность трассы составляет порядка 130 м при рабочей высоте подвеса 3,6 м.

• Прочностные показатели: усиленное исполнение траверс позволяет выдерживать локальную сосредоточенную нагрузку до 2000 кг на каждый подвесной элемент.

• Рабочий комплект: 48 технологических траверс (базовая длина каждой единицы — около 1,5 м, корректируется в ходе финального согласования проекта).

• Топология логистики: планировкой предусмотрен один стационарный пост для завески (загрузки) деталей и один изолированный пост для съема готовой продукции (разгрузки).

4. Электронный контур автоматизации и диспетчеризации

Окрасочный конвейерный комплекс снабжен независимыми распределенными шкафами локальной автоматики со степенью пылевлагозащиты IP54 (общепромышленный стандарт исполнения). Управление малярным и сушильным участками базируется на программируемых логических контроллерах (ПЛК) ведущих брендов. Для взаимодействия с персоналом предусмотрены графические сенсорные панели оператора. Автоматика в реальном времени мониторит и корректирует температурные кривые, управляет скоростью воздухообмена, отслеживает состояние фильтрующих элементов и координирует такты движения конвейера.
