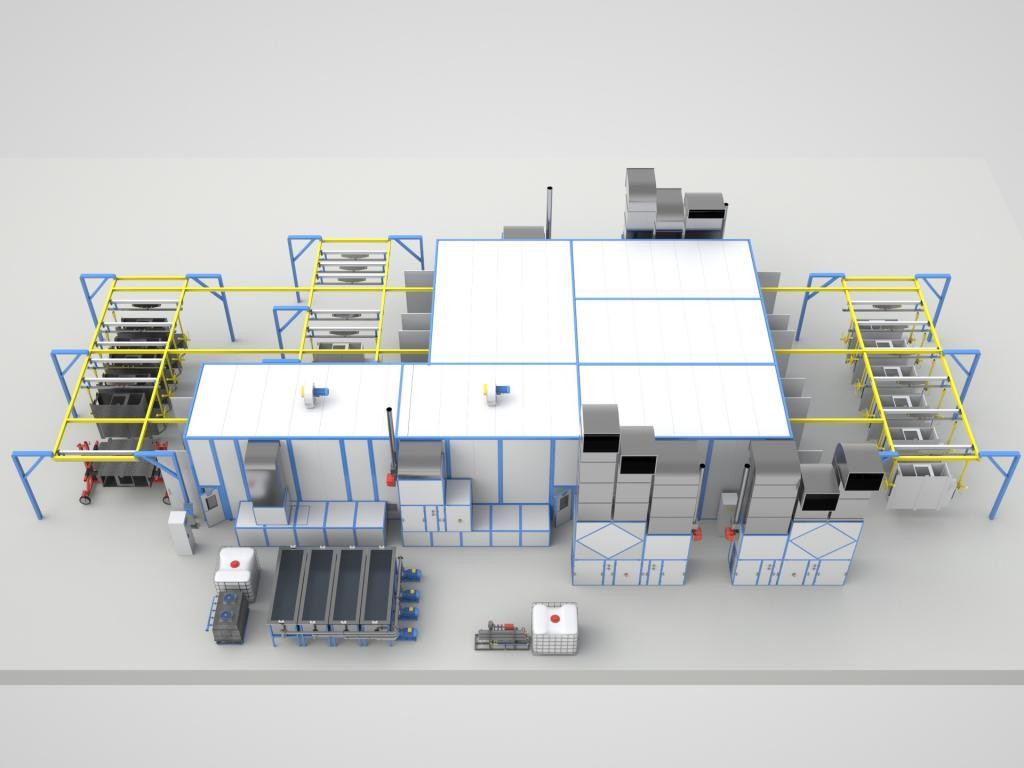

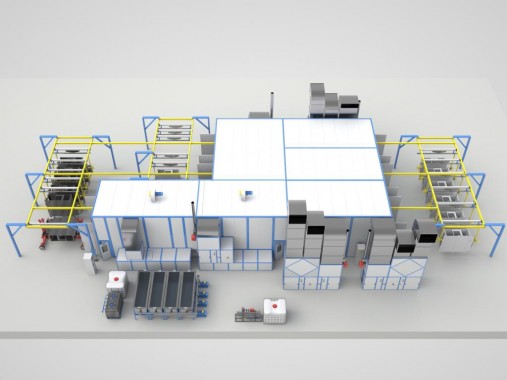

Комплекс подготовки, покраски и сушки для сварных металлоконструкций SPK-37.20.4

Комплекс SPK-37.20.4 установлен на производственной территории заказчика и предназначен для окрашивания сварных конструкций полимерными защитными декоративными красками.

Материал изделий — алюминий, сталь.

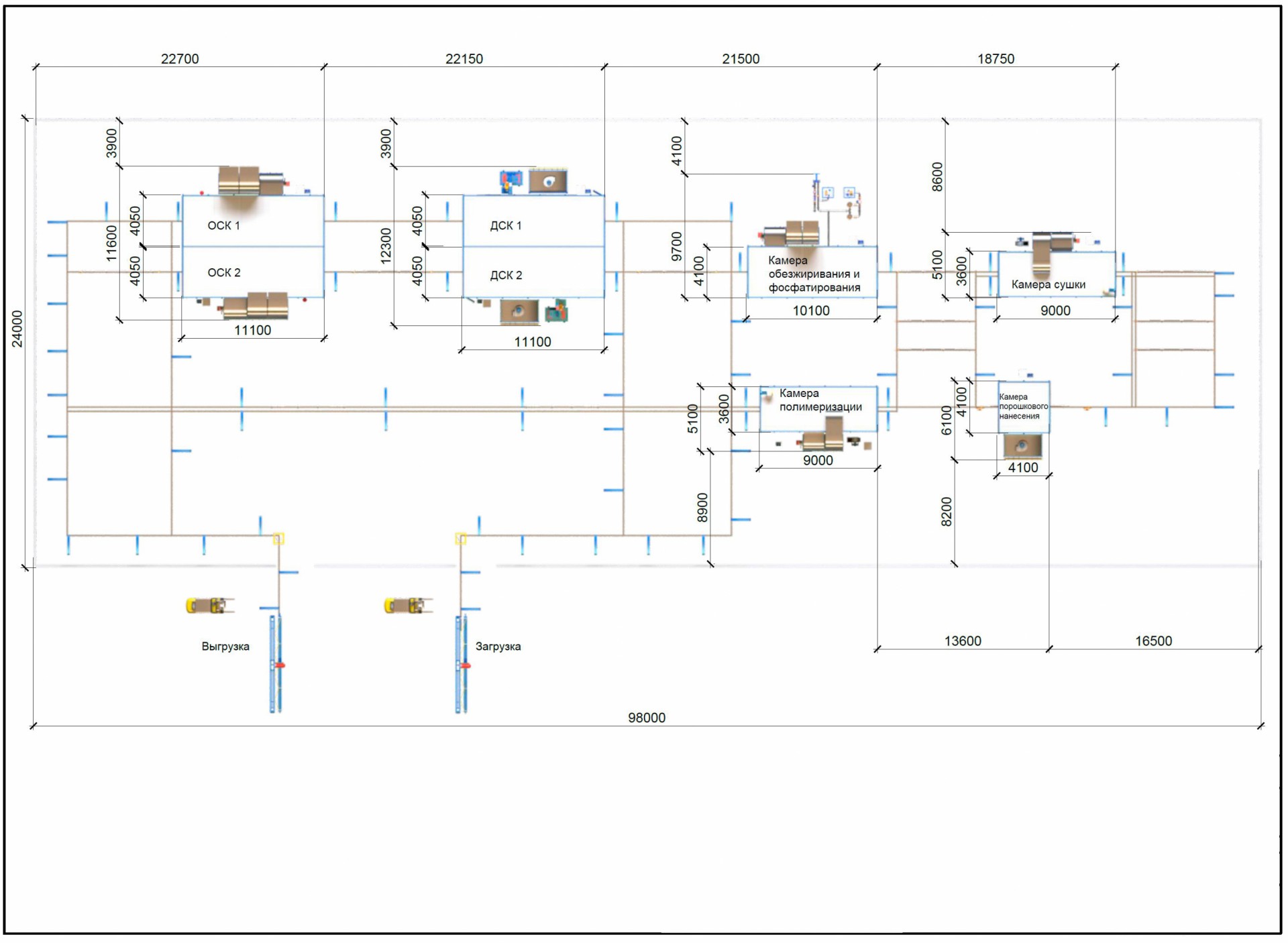

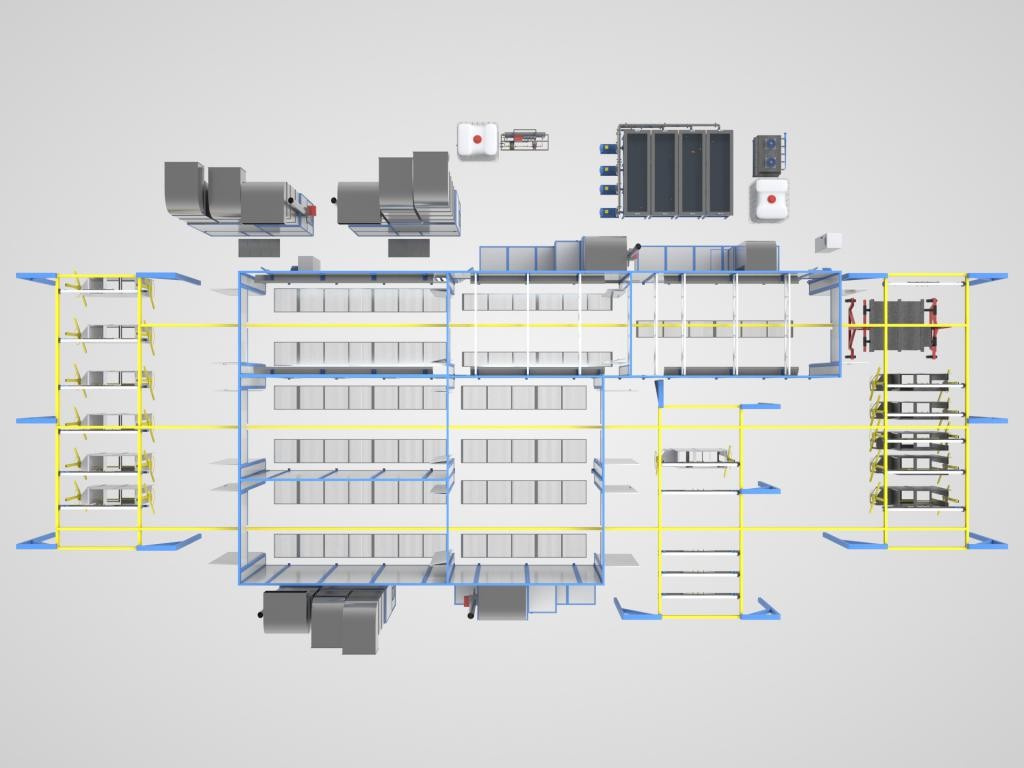

Комплекс окрашивания состоит из 5 производственных камер и необходимого оборудования.

В комплекс входят камеры: обезжиривания и фосфатирования, сушильные, окрашивания.

Также установлены: система порошкового пожаротушения, оборудование для смешивания и хранения необходимого суточного набора окрашивающих веществ, силовые шкафы.

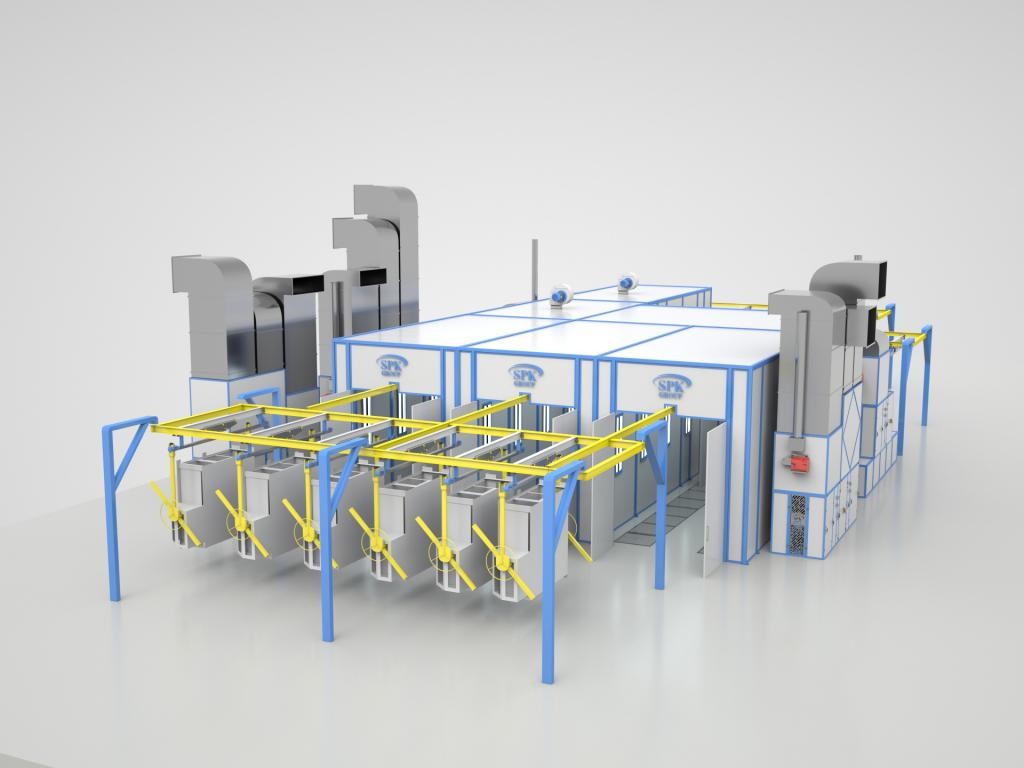

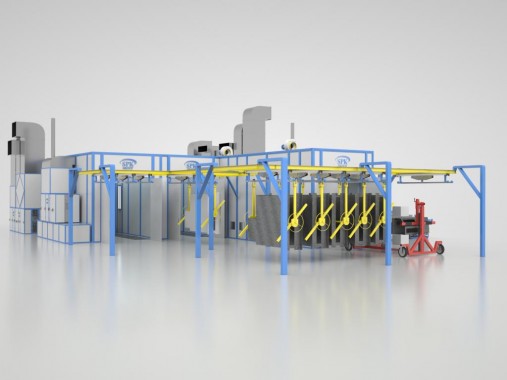

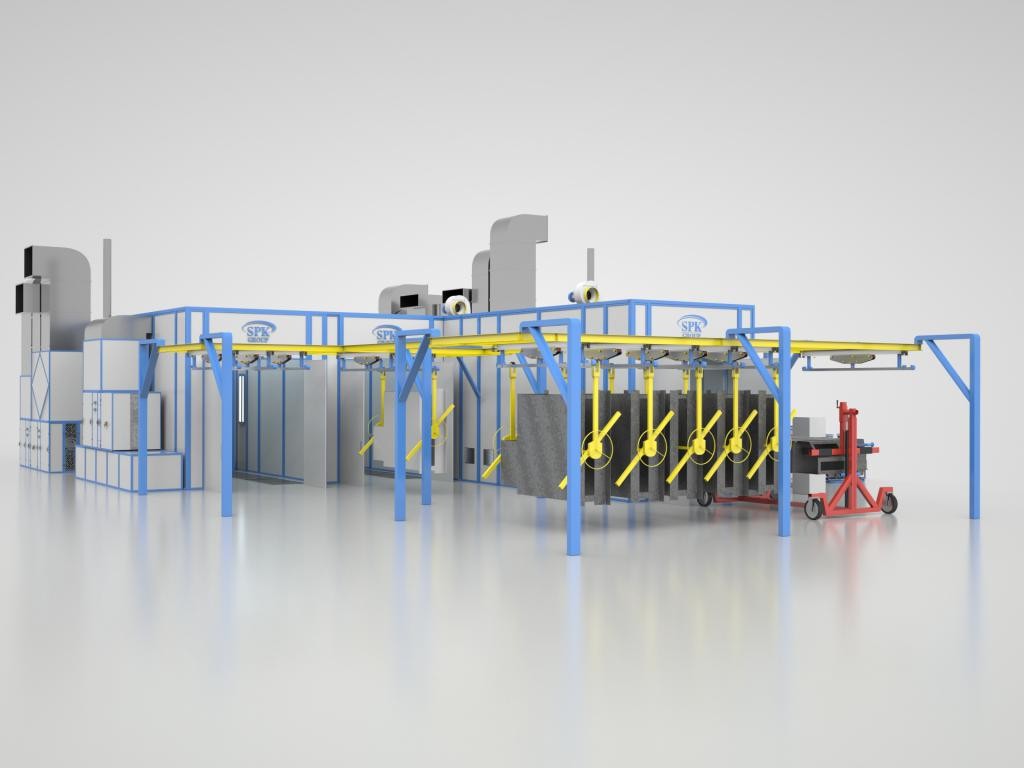

Транспортная система оборудована подвесами и рельсовой колёсной тележкой. Система обеспечивает передачу изделий на окрашивание без перевешивания между камерами. Максимальный размер подвеса с изделием 3000 х 2000 х 700 мм.

Изделия могут: передвигаться по транспортной системе, накапливаться в буферной зоне, проходить обработку в одной из камер. Одновременно в камерах могут находиться до 14 изделий.

1. SPK-37.20.4 — камера обезжиривания и фосфатирования. Назначение камеры — подготовить поверхность изделия к окрашиванию. Для этого изделие под напором обливают подогретым до 60°С обезжиривающим и фосфатирующим раствором, дважды промывают водой, промывают деминерализованной водой. Работы выполняются оператором вручную.

В камере установлено необходимое напорное оборудование, насосы, трубопроводы. Система смешения растворов, подготовки воды. Для экономии расходных материалов камера оборудована системой рекуперации и очистки, повторного использования очищенного раствора. Система освещения до 700 Лк. Пыле и влагозащищённые светильники IP65.

1. SPK-7.4.4 — термокамера обдува воздухом и сушки. Назначение камеры — сгон с поверхности и из труднодоступных мест излишков влаги путём обдува воздухом, сушка поверхности при температуре 110°С, охлаждение изделий при обдуве воздухом.
2. SPK-9.4.4 — камера первичного окрашивания (грунтования). Назначение камеры — нанесение на изделия в автоматическом режиме грунт-основы с последующей сушкой при температуре 35°С. Система освещения мощностью до 1000 Лк. Камера оборудована люминесцентными светильниками. Вентиляционная система даёт постоянный поток воздуха 0,2 м/с для качественного нанесения краски. Опыл собирается сухой 3-х ступенчатой системой фильтрации (лабиринтные, стекловолоконные, карманные фильтры).
3. SPK-9.4.4 — термокамера окрашивания и сушки. Назначение камеры — окрашивание изделий в соответствии с технологической картой, сушкой каждого нового слоя при температуре 35°С. Состоит из двух камер окрашивания операторами, что позволяет регулировать загруженность всего комплекса. Система освещения мощностью до 1000 Лк. Камеры оборудованы люминесцентными светильниками. Вентиляционная система даёт постоянный поток воздуха 0,2 м/с для качественного нанесения краски. Опыл собирается сухой 3-х ступенчатой системой фильтрации (лабиринтные, стекловолоконные, карманные фильтры).
4. SPK-6.8.4 — термокамера сушки. Назначение камеры — окончательная сушка полимерного покрытия при температуре 120°С.
5. Зоны загрузки и разгрузки изделий. В зоне разгрузки изделия полностью остывают и снимаются с конвейера. Освобождённые траверсы возвращаются в зону загрузки.
