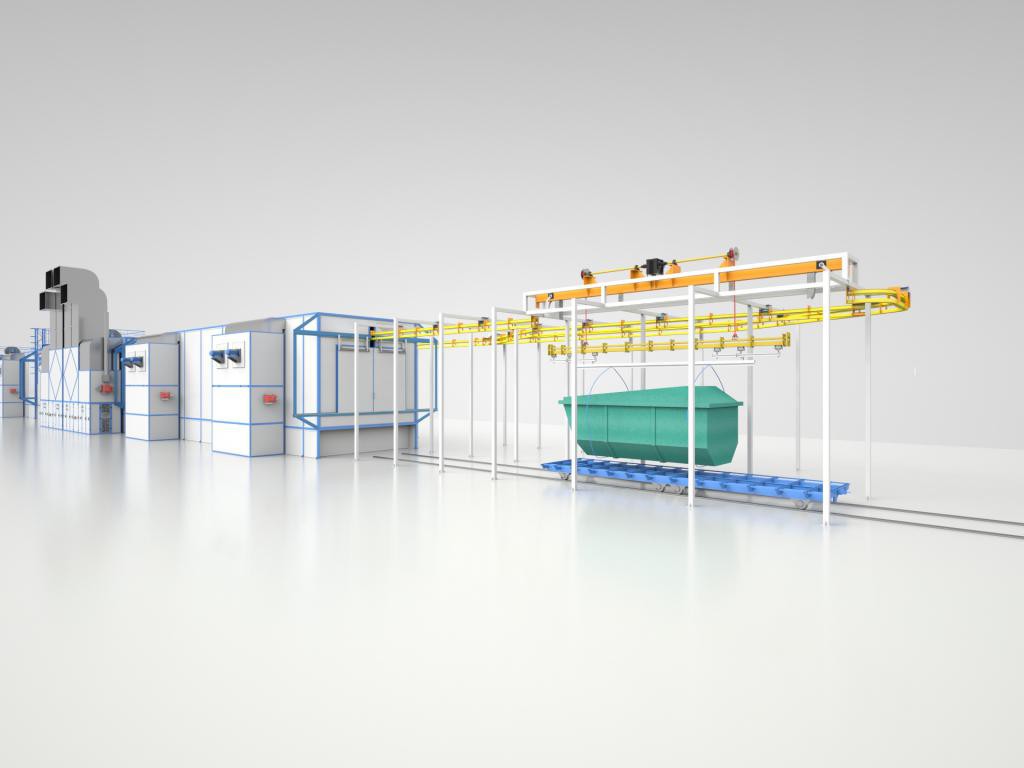

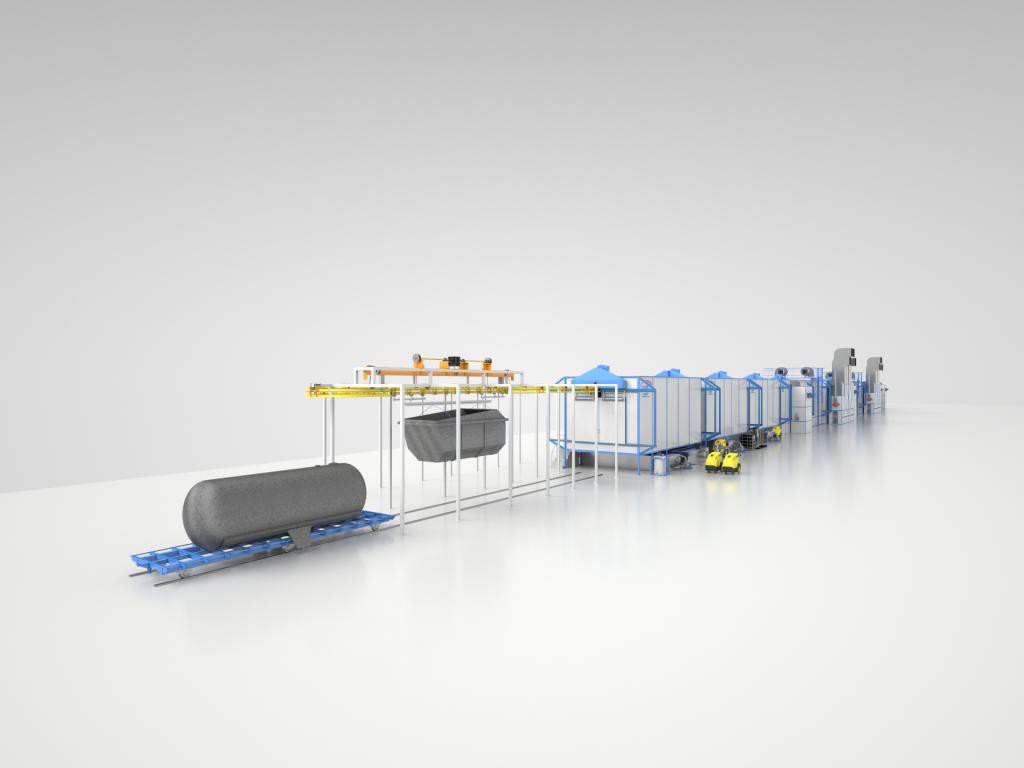

Технологический процесс окраски деталей сельскохозяйственных машин является многостадийным включает этап подготовки поверхности к покраске и этап нанесения ЛКМ. Для того, чтобы гарантировать безупречное исполнение и безопасность работ на каждом этапе, была разработана Линия окраски крупногабаритных узлов и деталей SPK.

НАЗНАЧЕНИЕ  И СОСТАВ ЛИНИИ ОКРАСКИ КРУПНОГАБАРИТНЫХ УЗЛОВ И ДЕТАЛЕЙ SPK

Линия окраски предназначена для подготовки поверхности и окраски крупногабаритных изделий, в соответствии с Техническим Заданием Заказчика. Линия обеспечивает химическую подготовку поверхности (нанесение аморфного-фосфатного слоя), грунтовку изделия и финишную окраску изделий.

Линия включает в себя следующие технологические операции:

  • Загрузка изделия на линию с помощью опускной секции конвейера;
  • Промывка изделия горячей водой;
  • Одновременное обезжиривание и аморфное фосфатирование изделия;
  • Промывка двухступенчатая горячей подготовленной водой;
  • Сушка фосфатного слоя при повышенной температуре (до 100 гр.С);
  • Зона Охлаждения изделия с ручной продувкой сжатым воздухом от остатков влаги;
  • Маскировка изделия перед процессом грунтования в камере Охлаждения;
  • Нанесение грунтовочного покрытия ручным способом;
  • Высокотемпературная сушка покрытия грунта (до 110 гр.С);
  • Зона Охлаждения изделий;
  • Финишная окраска ручным способом;
  • Высокотемпературная двухступенчатая сушка финишного покрытия (до 120 гр.С);
  • Зона Охлаждения изделий;
  • Снятие изделия с линии.

Линия предназначена для обработки крупногабаритных узлов и механизмов: рам, бортов, кузовов и деталей сельскохозяйственной техники со следующими характеристиками:

  • Минимальные габариты изделия (ДхШхВ): 2200 х 800 х 600 мм.;
  • Максимальные габариты изделия (ДхШхВ): 9000 х 3300 х 2400 мм.;
  • Минимальный вес изделий – 40 кг;
  • Максимальный вес изделия - 2400 кг;
  • Время такта конвейера (регулируется), мин – (15 – 40);
  • Действительный годовой фонд работы оборудования, ч– 3810;
  • Коэффициент загрузки оборудования –0,8;
  • Сменность работы оборудования – 2;
  • Продолжительность смен, ч– 8.

Оборудование обеспечивает получение качественного защитно-декоративного покрытия алкидно-модифицированными, меламиноалкидными или полиуретановыми эмалями, нанесенными на глифталевые и эпоксидные грунтовки.

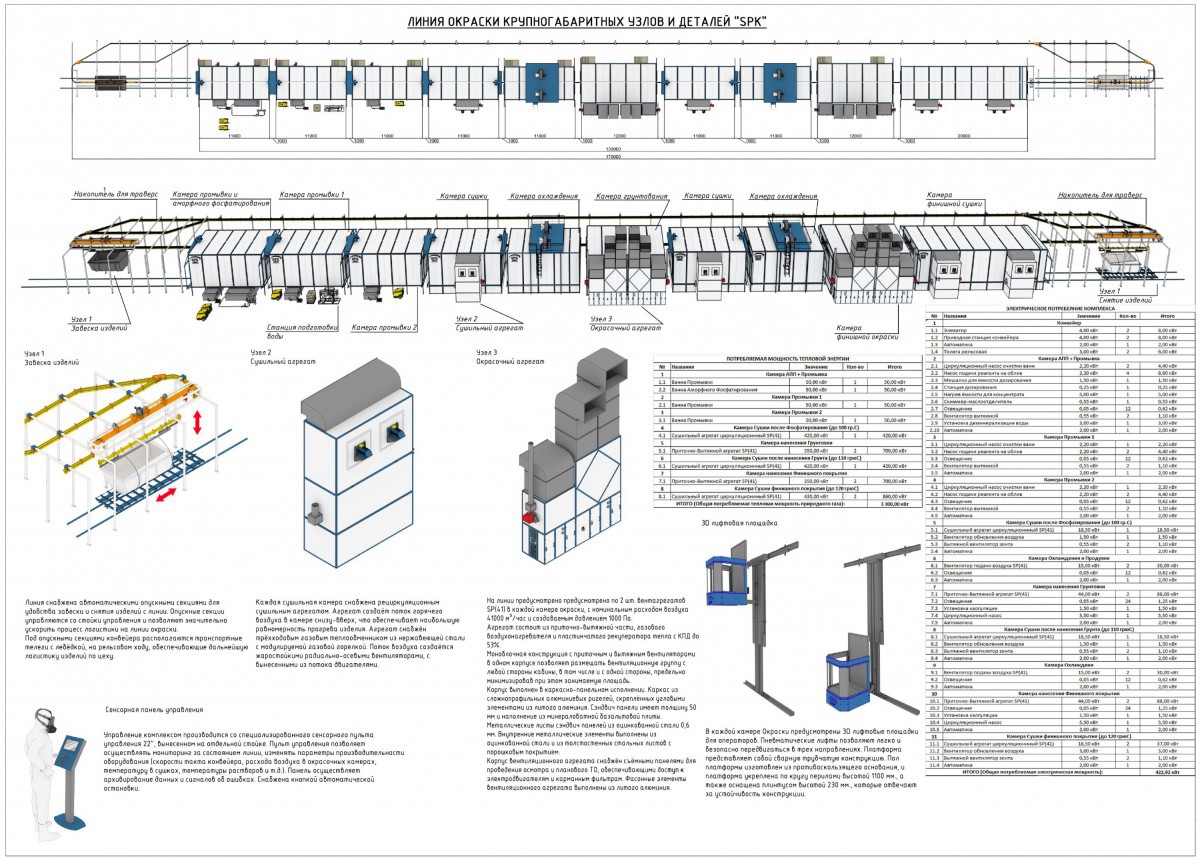

Линия окраски крупногабаритных узлов и деталей «SPK»:

  • привнесет новые мощности в окрасочный комплекс;
  • создана на основе прогрессивных технологий, направленных на повышение качества и снижение энергозатрат при нанесении защитно-декоративного лакокрасочного покрытия;
  • уменьшит загрязнения окружающей среды;
  • улучшит условий труда рабочих;
  • обеспечит пожаровзрывобезопасность процесса окраски.

       Характеристики линии:

  • Площадь, отводимая для размещения основного и вспомогательного оборудования согласно прилагаемой планировке, м (Д×Ш×В) 130×12×8.
  • Производительность окрасочной линии, м2/год – 450000.
  • Действительный годовой фонд работы оборудования, ч– 3810.
  • Коэффициент загрузки оборудования –0,8.
  • Сменность работы оборудования – 2.
  • Продолжительность смен, ч– 8.
  • Время такта конвейера (регулируется), мин – (15 – 40).

Параметры окрашиваемых изделий:

  • минимальный/максимальный вес деталей, кг,– 40/2400.
  • минимальный/максимальный габарит деталей (Д×Ш×В), мм: min 2200х800х600 (борт); max9000х3300х2400 (рамы, кузов);
  • материал деталей (марка стали, толщина) - Ст 3ПС ГОСТ 14637-89, толщина, мм – (1 – 10).

Электроэнергия: напряжение, В – 220/380;

Частота, Гц – 50.

Природный газ: давление, МПа – (0,0025 – 0,003);

Теплотворная способность, ккал/м3–7900.

Сжатый воздух: давление, МПа – (0,4 – 0,6).

Вода питьевая: давление, МПа –0,3.

Вода техническая:

  • давление, МПа– (0,25 – 0,3);
  • температура,0С – (10 – 15);
  • общая жесткость, экв/л – (3 – 5);
  • хлориды, мг/л – 16;
  • взвешенные вещества, мг/л – 50.

Микроклиматические параметры, необходимые для выполнения работ внутри камер:

  • рабочая температура воздуха при окраске, 0С–(15 – 20);
  • относительная влажность воздуха не более 80%.

Микроклиматические параметры вне окрасочной линии:

  • min температура воздуха, 0С – минус 10;
  • max температура воздуха, 0С – ( +35).

Применяемые для окраски материалы:

  • грунтовки глифталевые, фенольные, эпоксидные, полиуретановые и т.д.;
  • эмали пентафталевые, алкидные, меламиноалкидные, полиуретановые, эпоксидные, алкидномодифицированные и т.д.

Применяемые для разведения растворители:

  • растворитель 648 ГОСТ 18188-72;
  • ксилол ГОСТ 9949-76;
  • сольвент ГОСТ 10214-78;
  • растворитель Р-189Д ТУ 2312-026-169522780;
  • растворитель Р-5А ГОСТ 7827-74;
  • уайт-спирит ГОСТ 3134-78 и т.д.

Такт движения конвейера должен быть согласован с механизмом открытия, закрытия ворот камер.

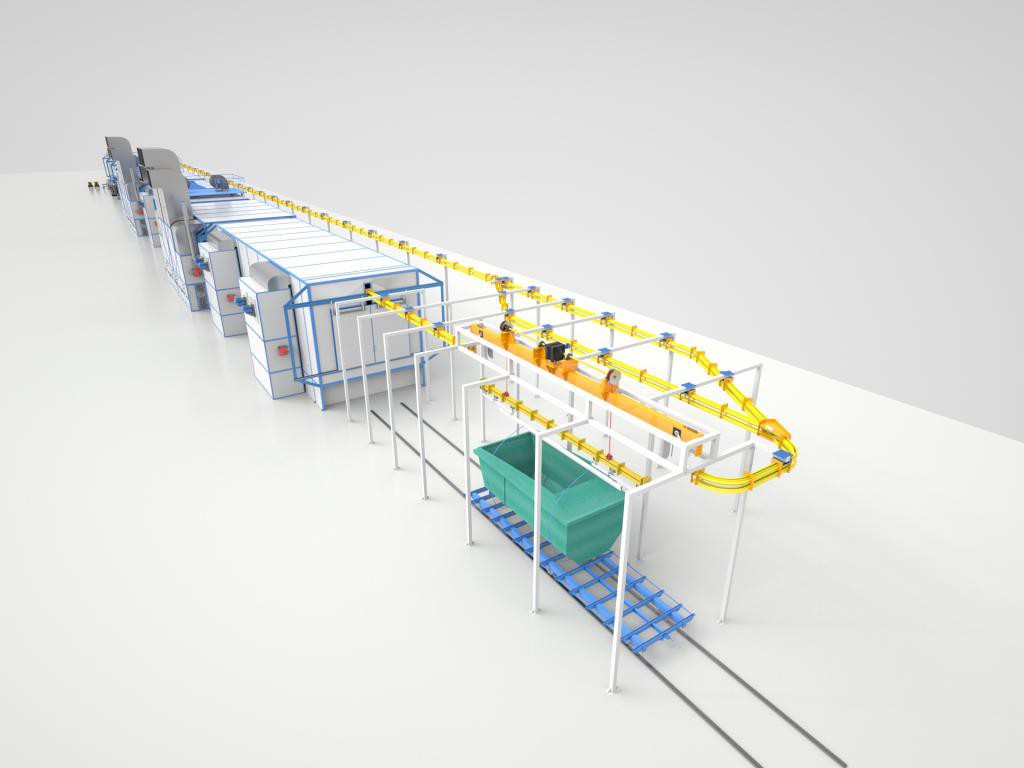

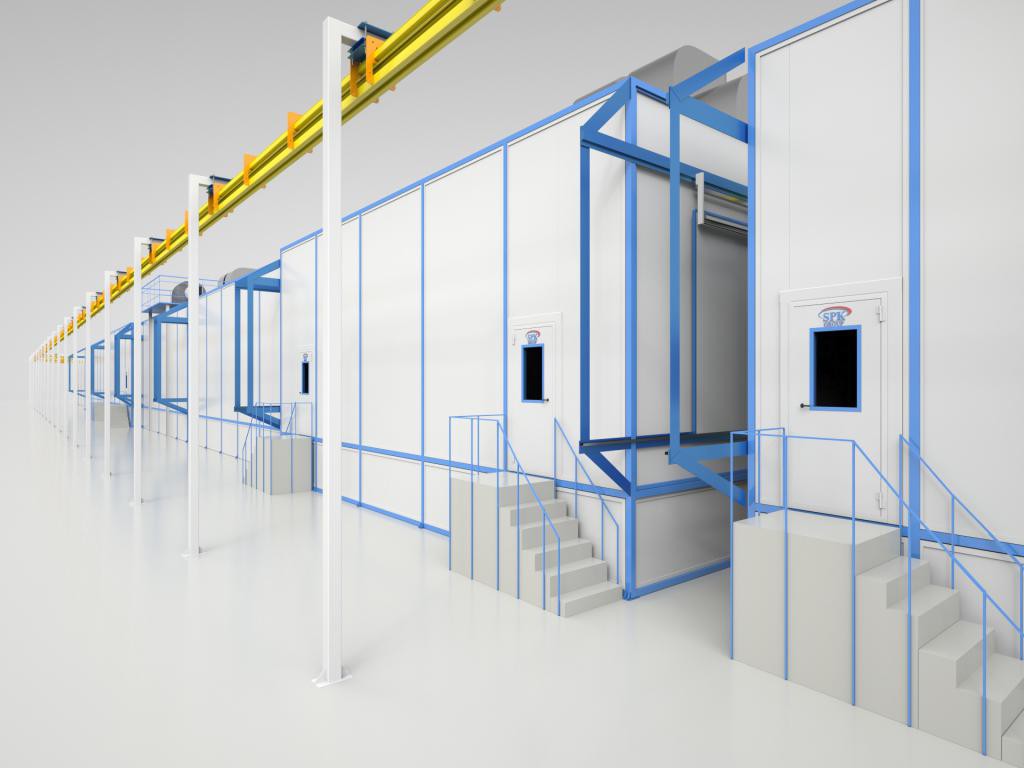

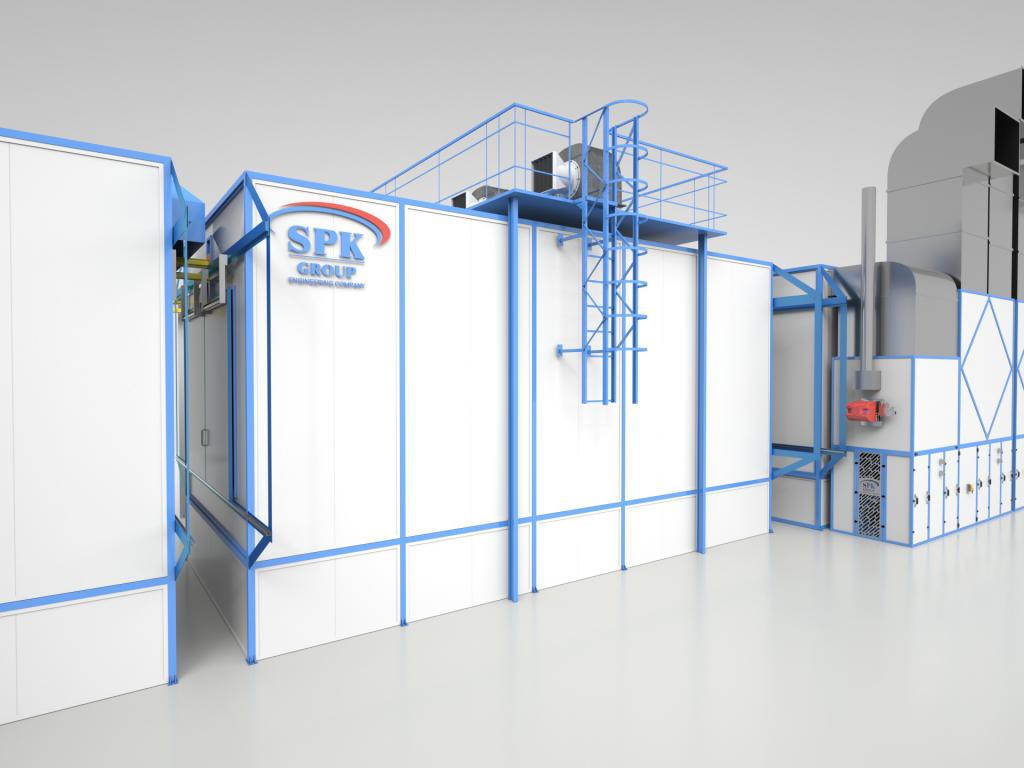

Комплектация окрасочной линии:

  • рельсовый путь, транспортные тележки с электроприводом;
  • подвесной цепной конвейер периодического действия, гидравлические подъемно-опускные системы, подвески для завески контрольных образцов согласно прилагаемым к техническому заданию чертежам;
  • станция деминерализации воды;

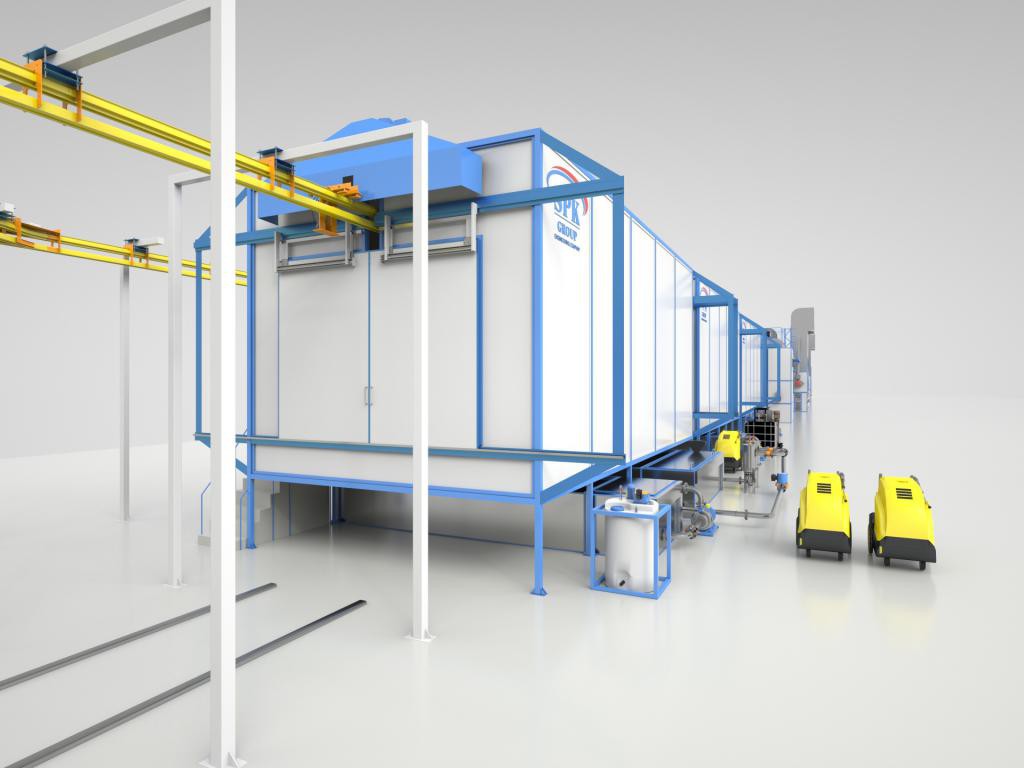

  • агрегат подготовки поверхности с функцией предварительной промывки (адаптированный для работы при низких температурах окружающей среды);
  • двухзонная камера промывки ;
  • сушильная камера после агрегата промывки;
  • камера охлаждения (перед камерой грунтования и перед камерой нанесения эмали);
  • окрасочная (операция грунтование) камера;
  • сушильная камера после грунтования;
  • камера охлаждения;
  • окрасочная камера (операция нанесение эмали);
  • сушильная камера для формирования нанесенного лакокрасочного покрытия.
  • система автоматического обнаружения и тушения пожара в окрасочных и сушильных камерах.
  • программируемая система управления окрасочной линией с передачей аварийных сообщений в помещение дежурного персонала;
  • станция (блок) подготовки и осушки сжатого воздуха.
