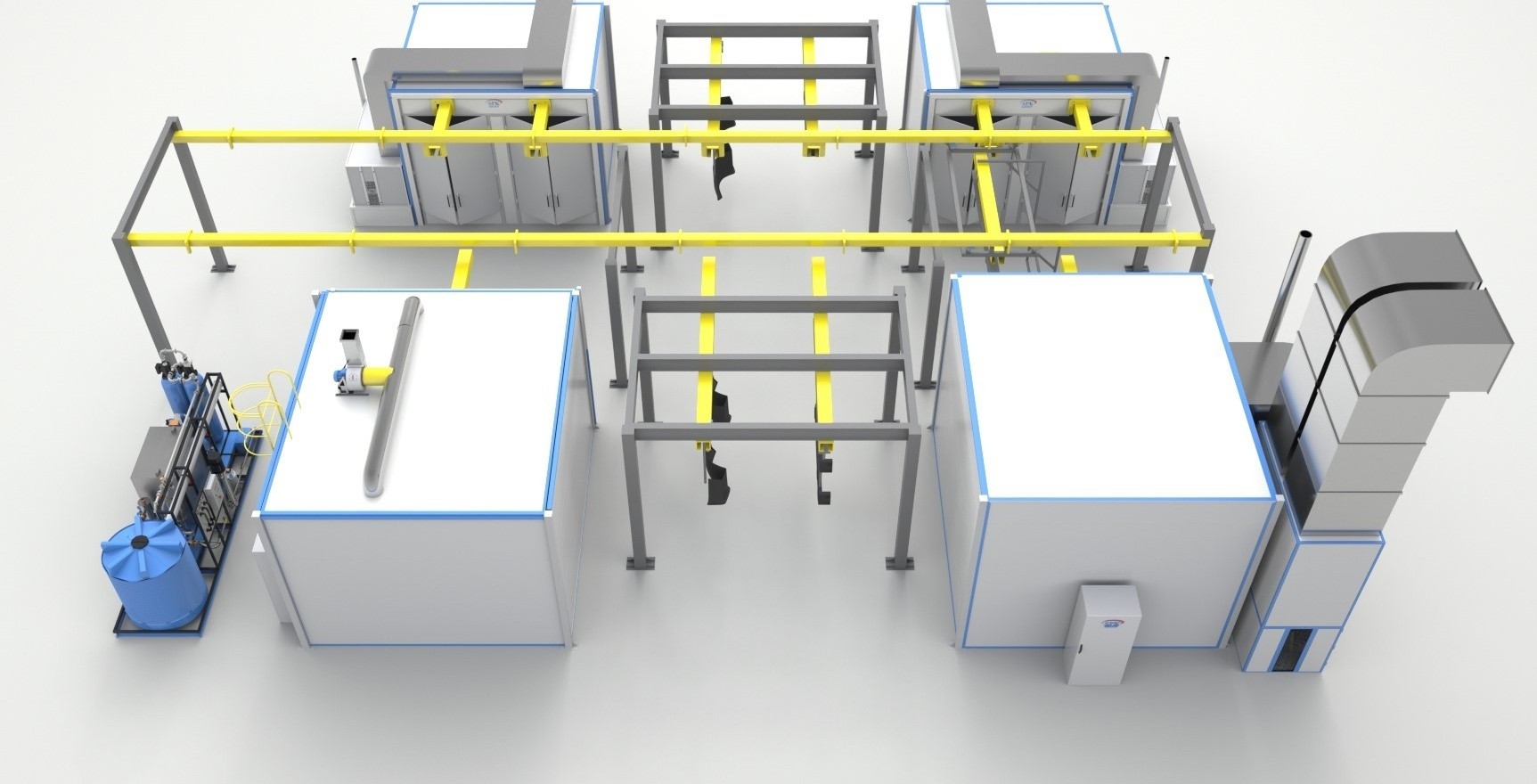

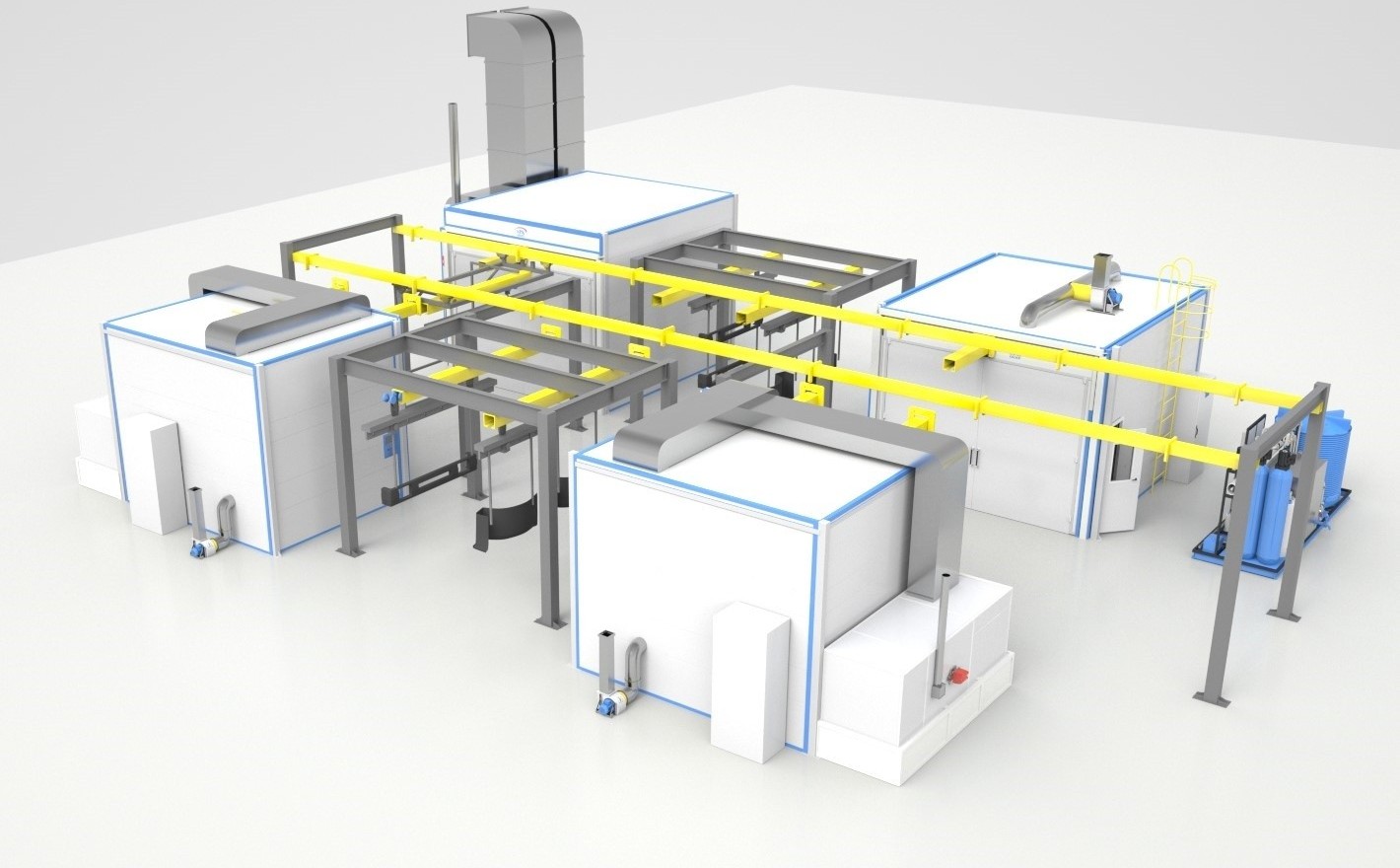

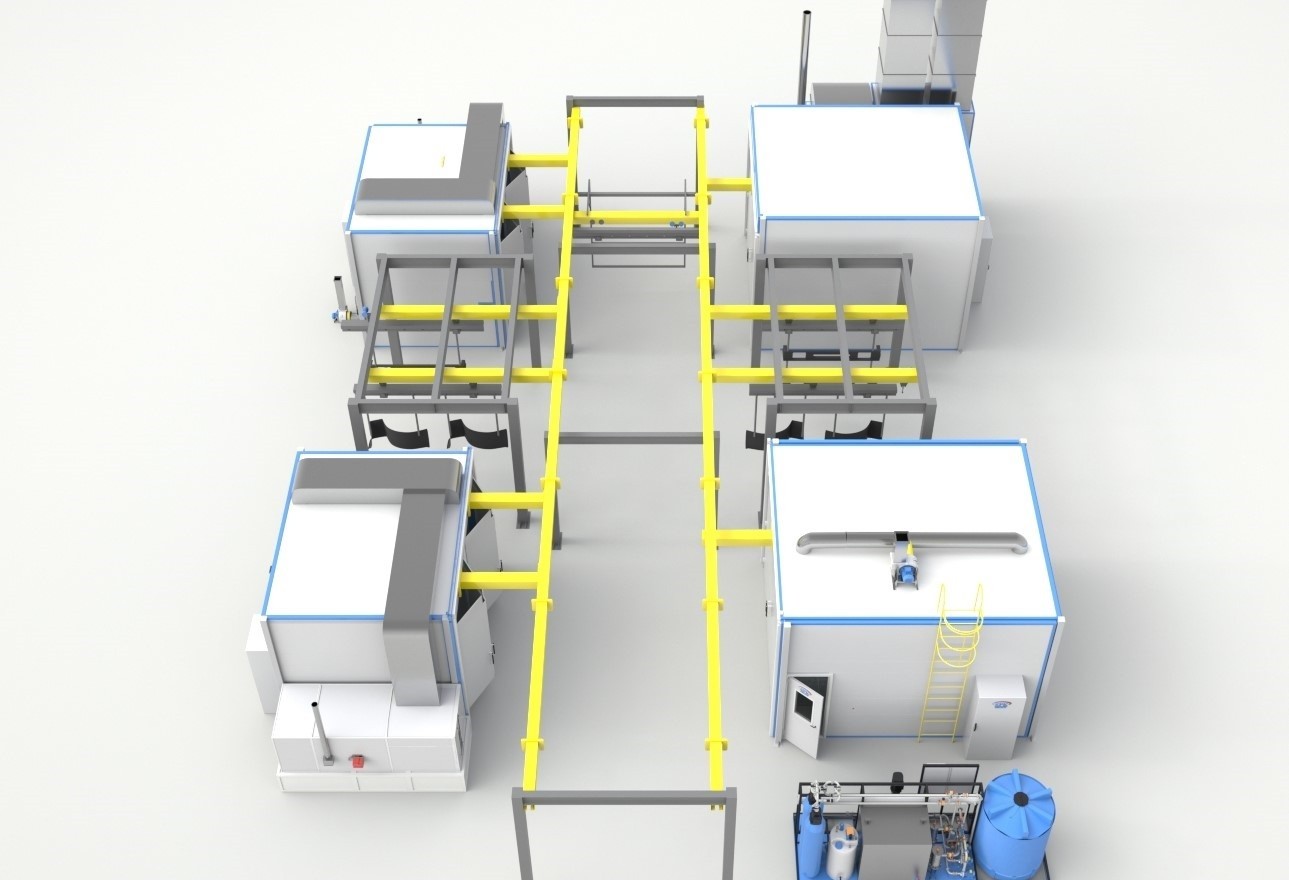

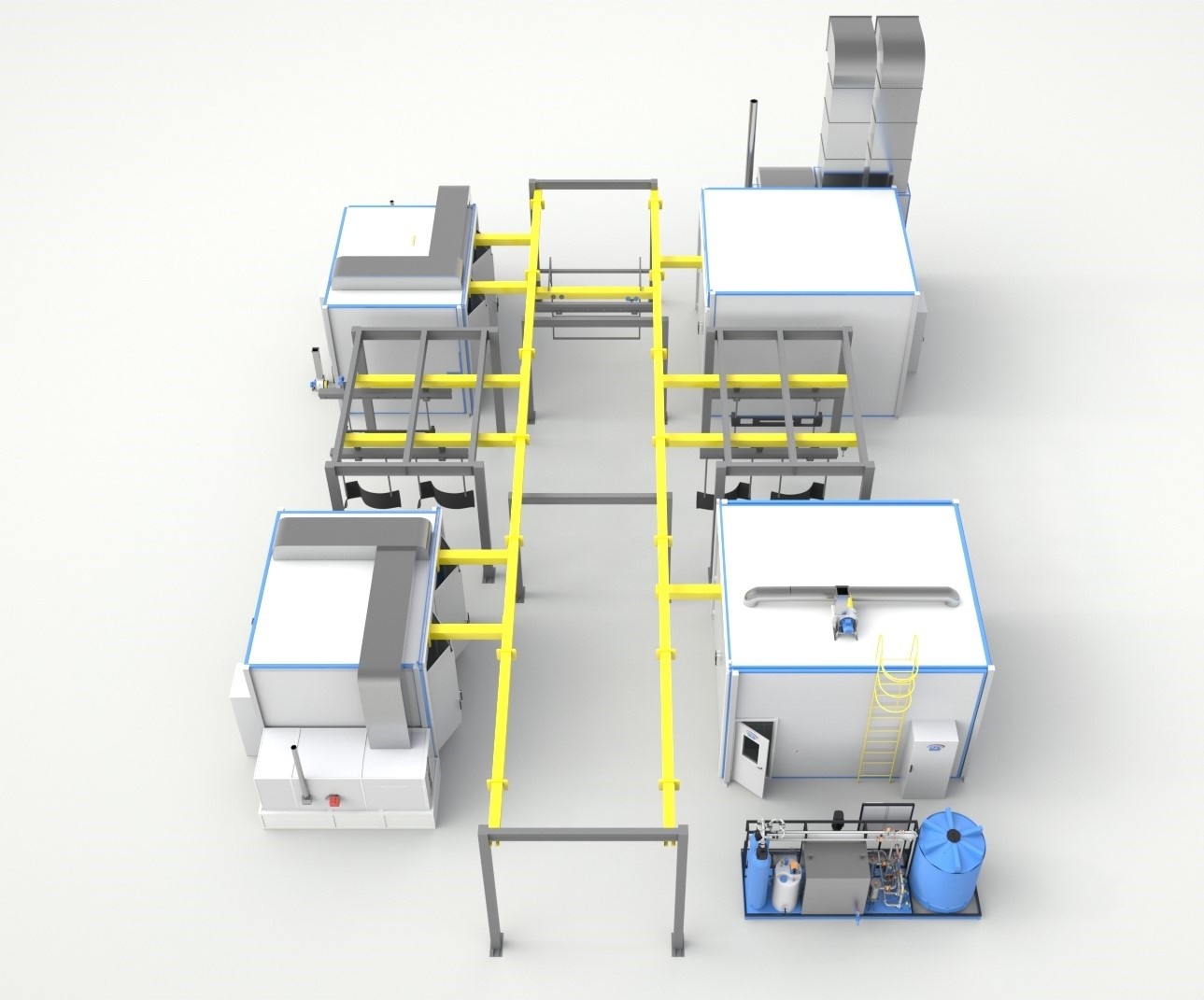

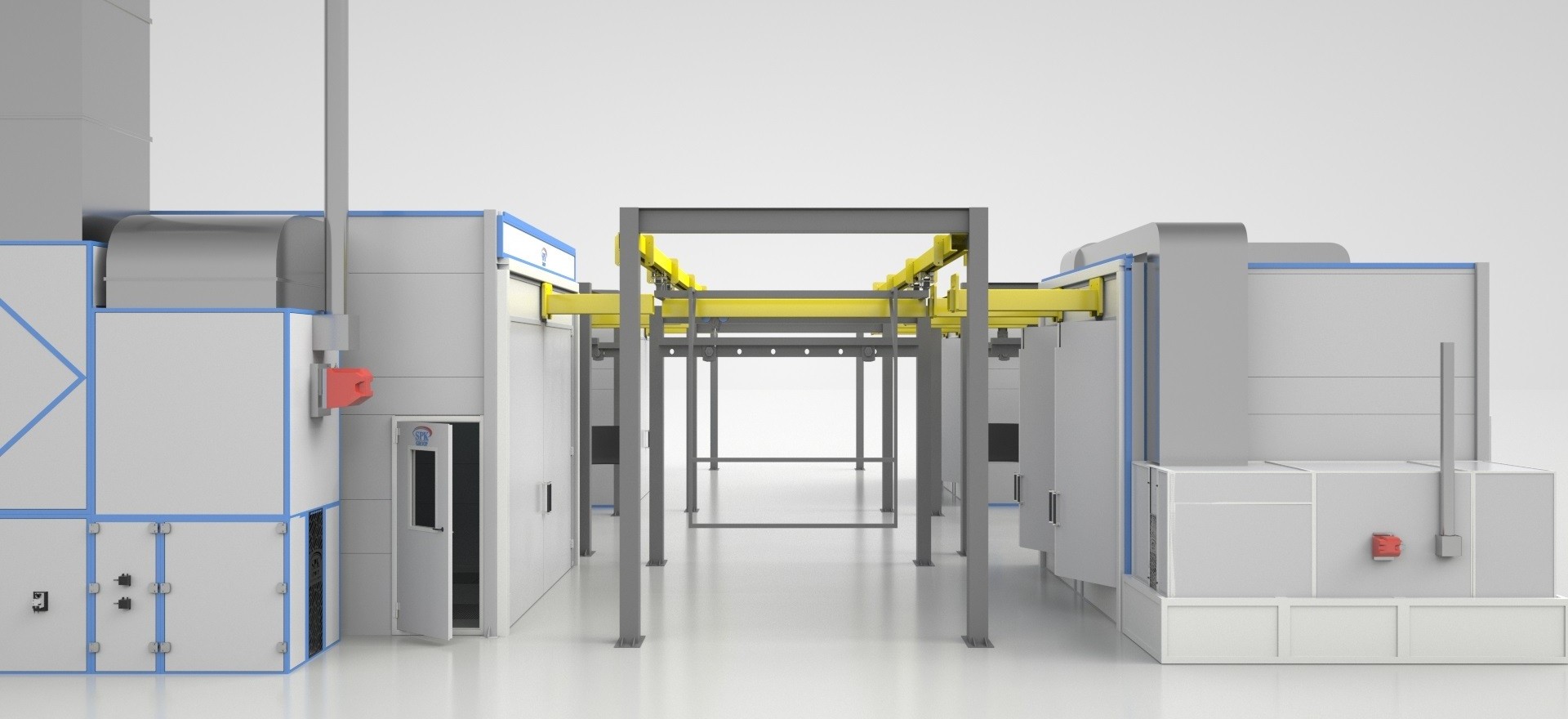

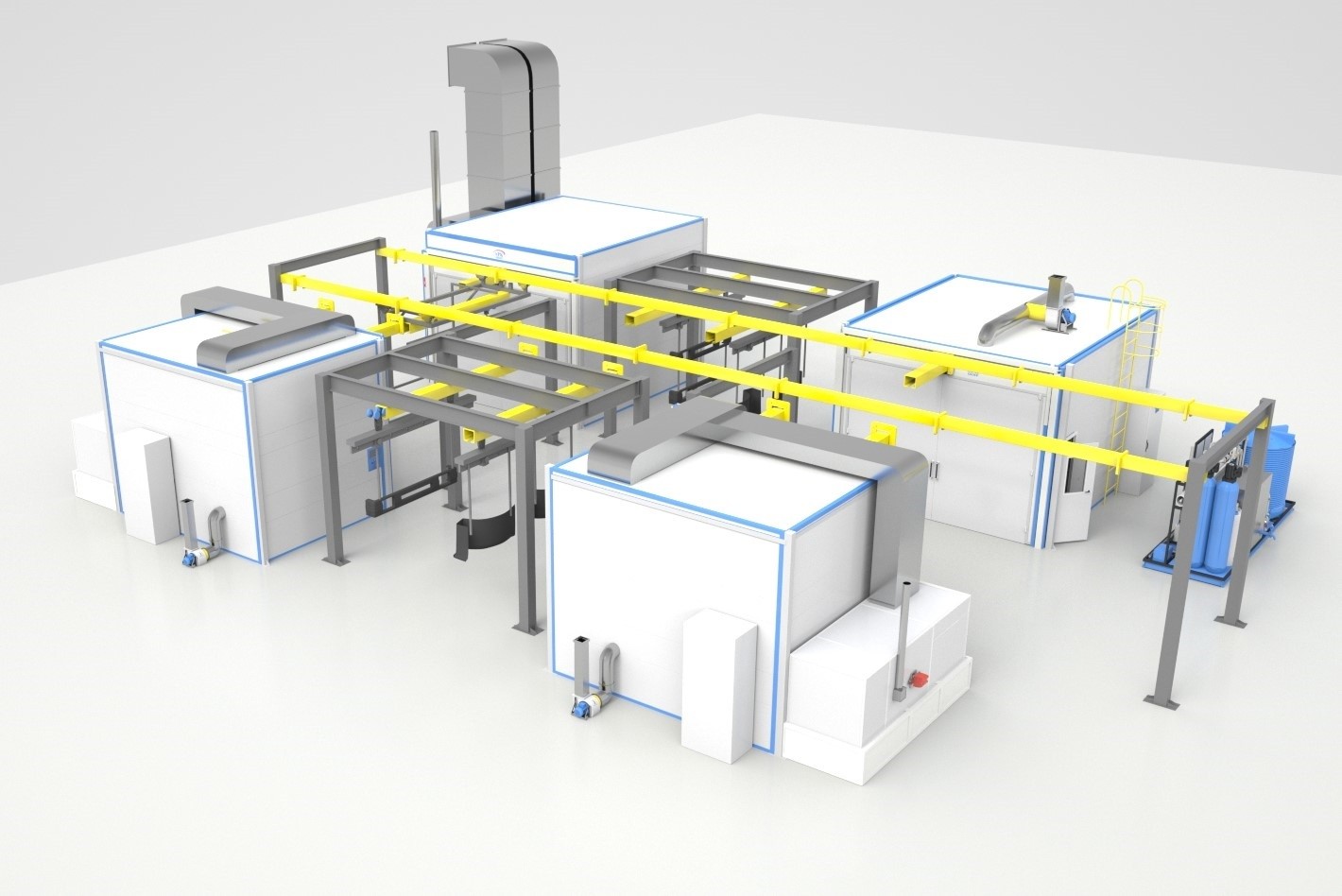

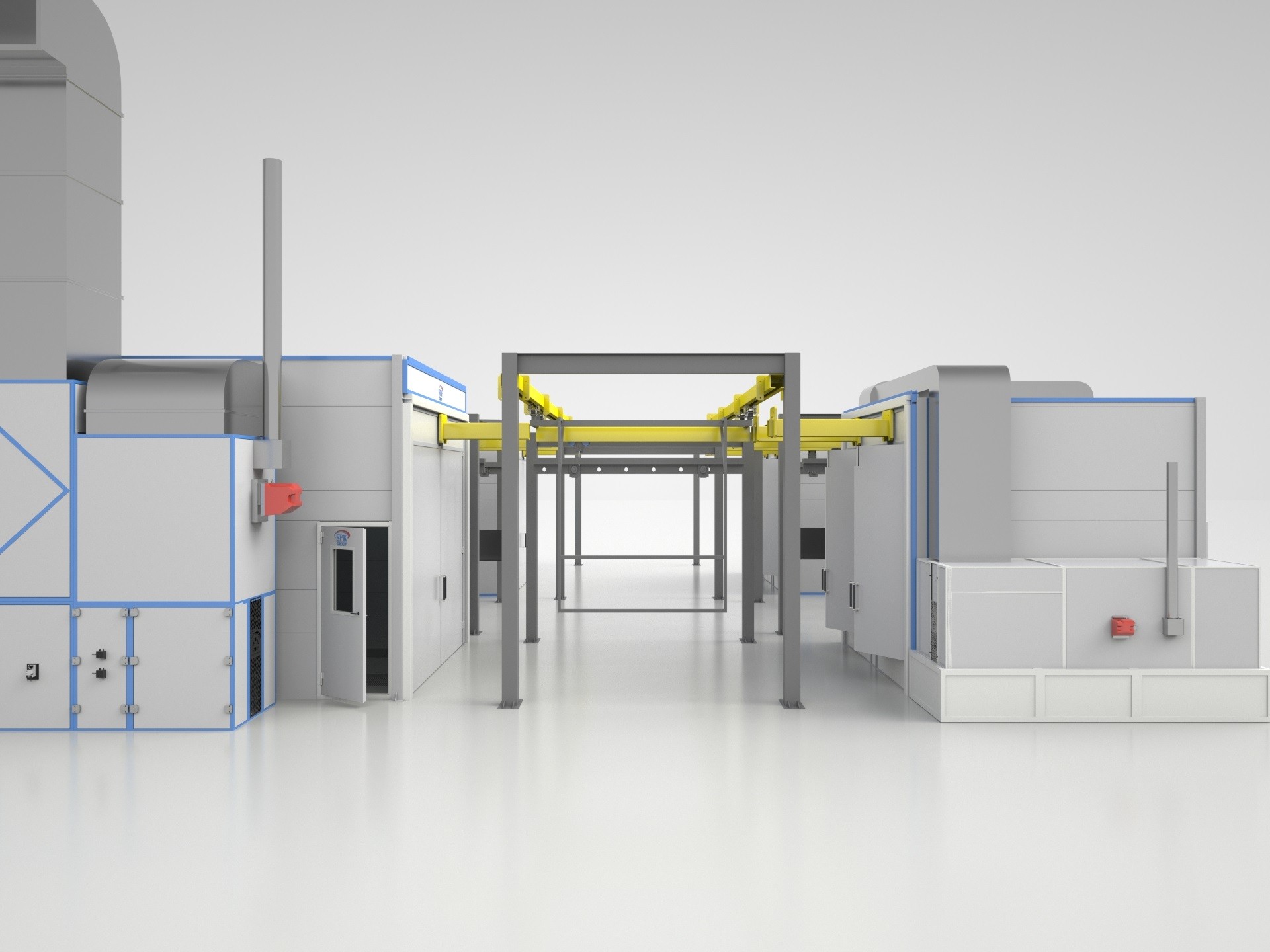

Комплекс подготовки к окраске, окраски и сушки изделий с подвесным конвейером SPK

назначение

• ручной струйный облив изделий обезжиривающим раствором;
• ручная струйная промывка изделий водой

размер

5000 х 4500 х 3500 мм (внутренний)

конфигурация

тупиковая

место установки

отапливаемое помещение цеха

ворота

1 комплект, ручные распашные

сервисная дверь

1 комплект, одновременно — аварийный выход

система освещения

светодиодные светильники

система вентиляции

ВФУ

оборудование для работы с растворами

• емкости для обезжиривающего раствора и для воды;
• система подготовки растворов;
• дозаторы химических веществ;
• система регенерации раствора;
• водоподготовительное отделение

канализация

• приямок с погружным насосом;
• очистные сооружения

моечные пистолеты

2 шт

переключения режимов “обезжиривание” и “промывка”

• с панели управления;
• c кнопочной панели внутри камеры

назначение

окрашивание полимерными красками

размер

5000 х 4500 х 3500 мм (внутренний)

конфигурация

тупиковая

место установки

отапливаемое помещение цеха

ворота

1 комплект, распашные

сервисная дверь

1 комплект, одновременно — аварийный выход

система освещения

светодиодные взрывобезопасные светильники

система вентиляции

ВФУ

воздухообмен

полный воздухообмен, с забором воздуха снаружи и выводом очищенного отработанного воздуха наружу

направление воздушного потока

с потолка от решеток притока вниз к решеткам вытяжки в полу

нагрев воздуха

газовая горелка в теплообменнике

тип фильтрации

сухой

система фильтрации

двухступенчатая

• фильтры М5 и G4 на притоке;
• краскоостанавливающий G3 и G4 на вытяжке

количество

2 шт

назначение

• 1 — сушка поверхности изделий от влаги после химической обработки;
• 2 — сушка нанесенной в камере окрашивания краски

количество секций в каждой камере

3

размер секции

4000 х 3300 х 2900 мм (внутренний)

место установки

отапливаемое помещение цеха

ворота

1 комплект, распашные

сервисная дверь

1 комплект, одновременно — аварийный выход

система освещения

светодиодные взрывобезопасные светильники

система вентиляции

ВФУ

воздухообмен

рециркуляция, с обновлением 10-15 % воздуха за счет притока наружного воздуха

направление воздушного потока

с пола от решеток притока вверх к решеткам вытяжки в потолке

температуры в камере

max 90—100 °C

конвейер

• ручной;
• подвесной

траверсы

10 шт.

каретка

1 шт.

количество траверс в каретке

1 шт.

грузоподьемность траверсы

до 300 кг

длина траверсы

до 2500 мм, зависит от размера изделий, определяется на этапе проектирования

количество буферных зон

2

количество траверс, размещаемых в буферной зоне

2

зона завески и зона снятия

совмещены
