Дробеструйно-окрасочная камера для судовых блоков SPK
Общие сведения
Данное оборудование предназначено для комплексной обработки судовых блоков и сборных конструкций. Включает операции дробеструйной очистки, окраски и сушки, а также контроль качества. Камера обеспечивает автоматизацию и безопасность технологического процесса, работает круглогодично в двухсменном режиме, соответствует климатическому исполнению по ГОСТ 15150-69: УХЛ4, энергоэффективна и автономна.
Основные функции и технологические операции
- Маскировка поверхностей, не подлежащих обработке
- Дробеструйная очистка: удаление ржавчины, окалины, активация поверхности, создание шероховатости для улучшения адгезии ЛКП
- Обеспыливание поверхности: обдув сжатым воздухом, вакуумный сбор дроби, обеспыливание щетками
- Маскировка для окраски
- Окраска: нанесение слоёв (грунт, грунт-эмаль, эмаль) безвоздушным методом с промежуточной сушкой
- Высокотемпературная сушка
- Контроль качества покрытия и устранение дефектов
- Удаление маскировки
Технические параметры

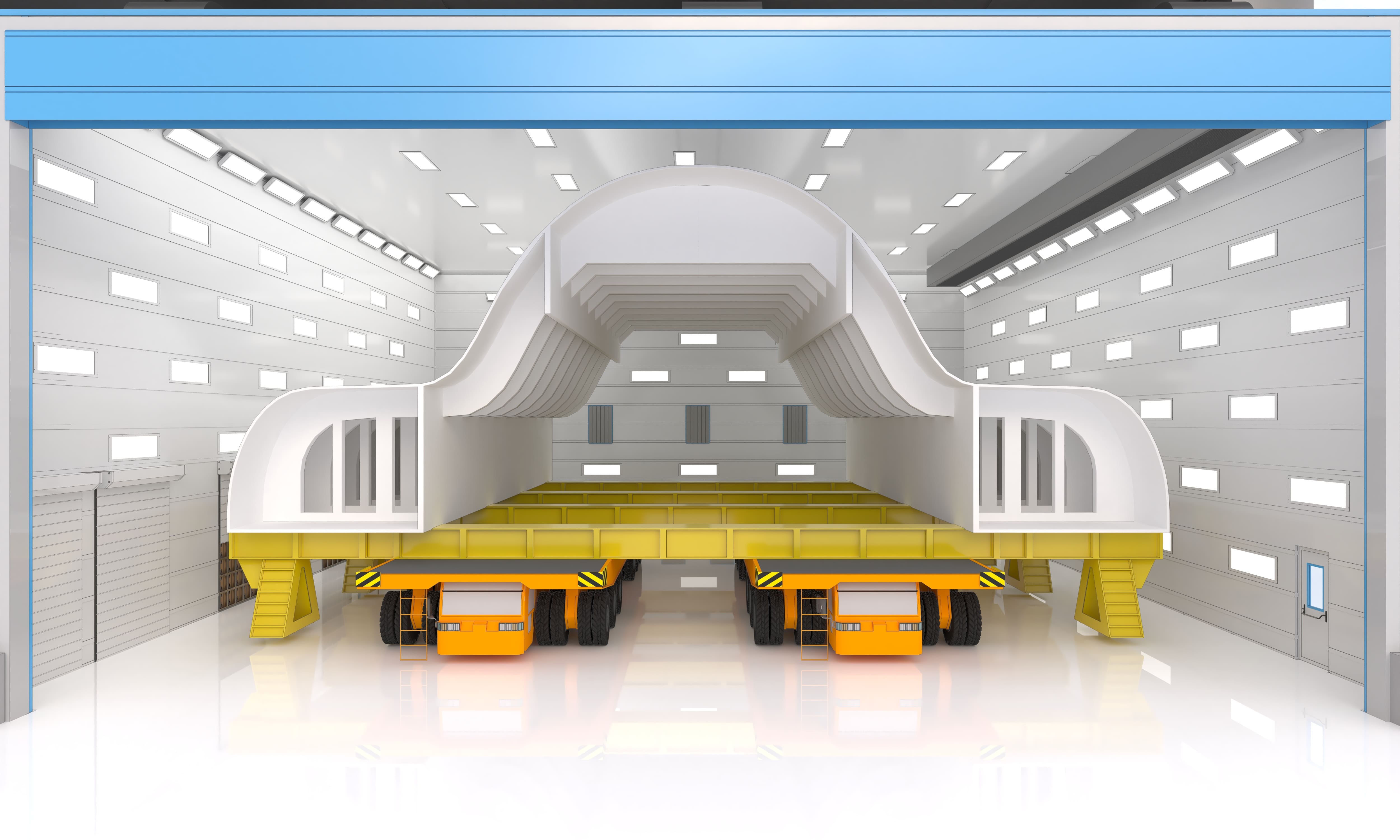

- Обрабатываемые изделия: судовой блок размером 18×16×7,5 м
- Режим работы: двухсменный, круглогодичный
- Климатическое исполнение: УХЛ4 (по ГОСТ 15150-69)
- Энергоэффективность и автономность
Комплектация и основные элементы оборудования
Конструктивные элементы
- Металлокаркас с антикоррозийным покрытием
- Эстакада для дробеструйного оборудования (2 яруса)
- Лестницы и перила безопасности
- Шторные ворота ангарного типа (20×10 м)
- Сервисные двери с обзорными окнами и системой «Антипаника»
- Защитная ПВХ-мембрана для стен и потолка
Освещение и вентиляция
- Взрывобезопасная осветительная система (700 Лк)
- Вытяжные и приточные системы с лабиринтными фильтрами (расход воздуха: 12 000–30 000 м³/ч)
- Газовые теплообменники, мультигазовые горелки, автоматические переключатели режимов
Системы сбора и обработки дроби
- Продольный и поперечный ленточные конвейеры
- Элеватор
- Решетки для фильтрации
- Вытяжные щиты и стены
- Рекуперация дроби (барабанный очиститель, силос 10 м³)
- Вакуумная система сбора дроби (насос 55 кВт, циклон)
Аксессуары для дробеструйных работ
- Абразивные шланги, сопла, защитные шлемы, дыхательные аппараты
Окраска и сушение
- Приточно-вытяжной агрегат SPK-VU-60 (фильтрация, рекуперация тепла, газовые горелки)
- Вентиляционно-фильтрационная установка SPK-VFU-600
- Аппараты безвоздушного нанесения (4 комплекта) для двух операторов
Автоматизация и безопасность
- Шкаф управления с сенсорной панелью, датчиками, программным обеспечением SPK-PaintManager
- Пожаротушение порошкового типа
- Автоматическая система управления процессами
