Дробеструйная камера для изделий атомной промышленности SPK-20.10.10

Компании SPK GROUP проектирует, изготавливает и в дальнейшем устанавливает линейку оборудования, предназначенного для очистки поверхности различных изделий. SPK-20.10.10 - камера обработки оборудование атомных и газонефтехимических предприятий.

В проходной камере производится струйная обработка поверхности мелким абразивом (дробью). Цель обработки — очистить поверхность от ржавчины, оксидных плёнок, наклёпов, следов грунтовки и окрашивания, побежалости и пр. Работы производятся вручную операторами — дробеструйщиками. В камере 2 рабочих места, 2 напорных агрегата по 200 литров.

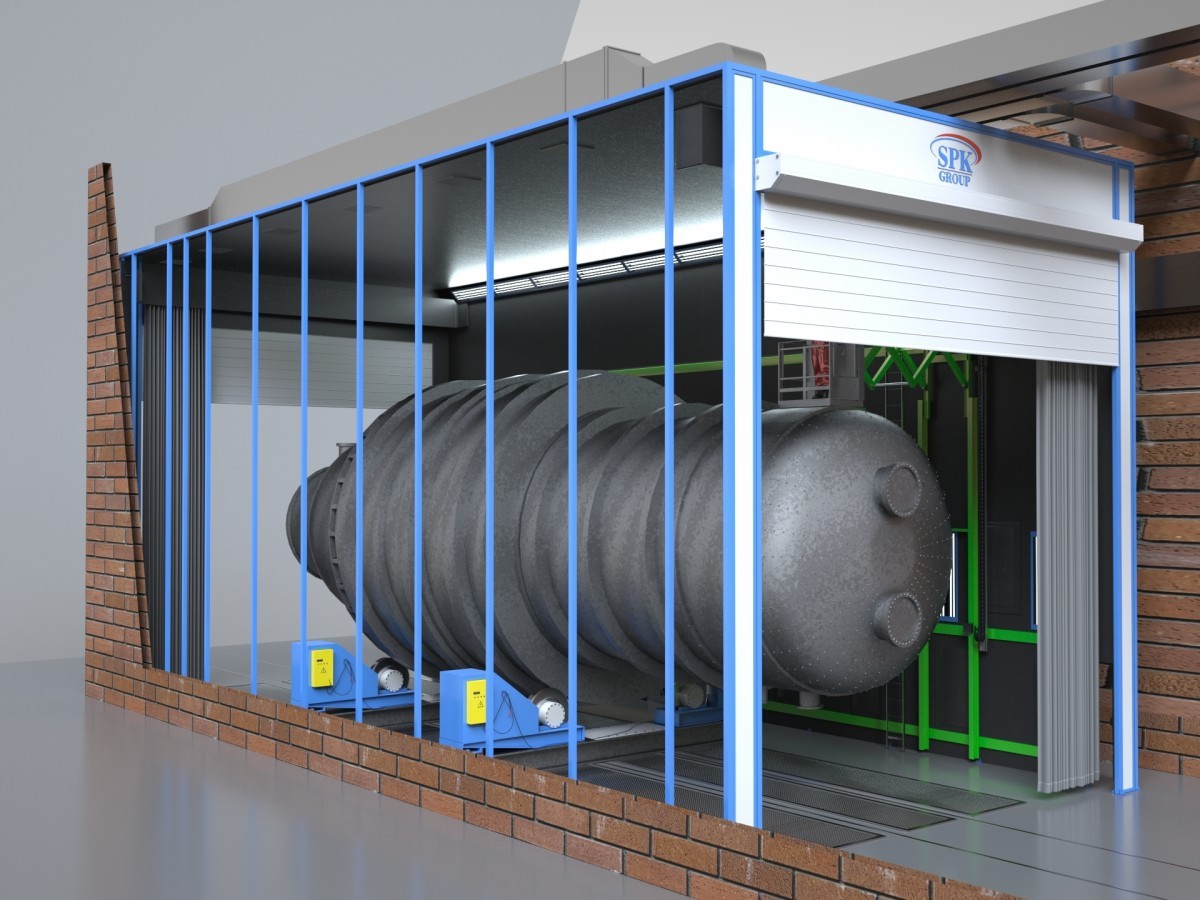

В камеру оборудование доставляется по рельсовым направляющим на грузовой тележке, тележка перемещается за счёт тросового привода.

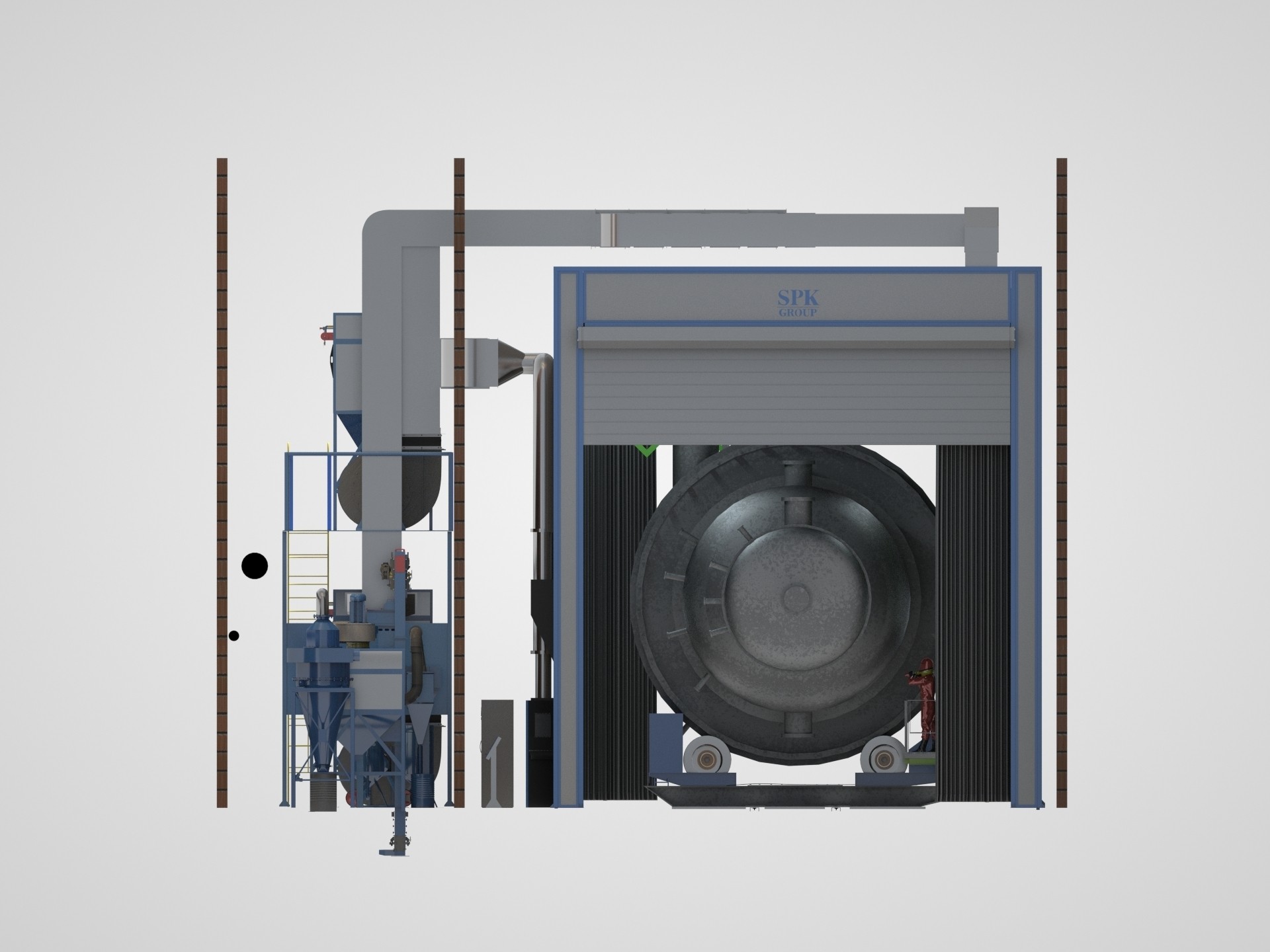

Для проезда тележки предусмотрены торцевые ворота. Операторы попадают в камеру через 2 сервис — двери 900 х 2000 мм.

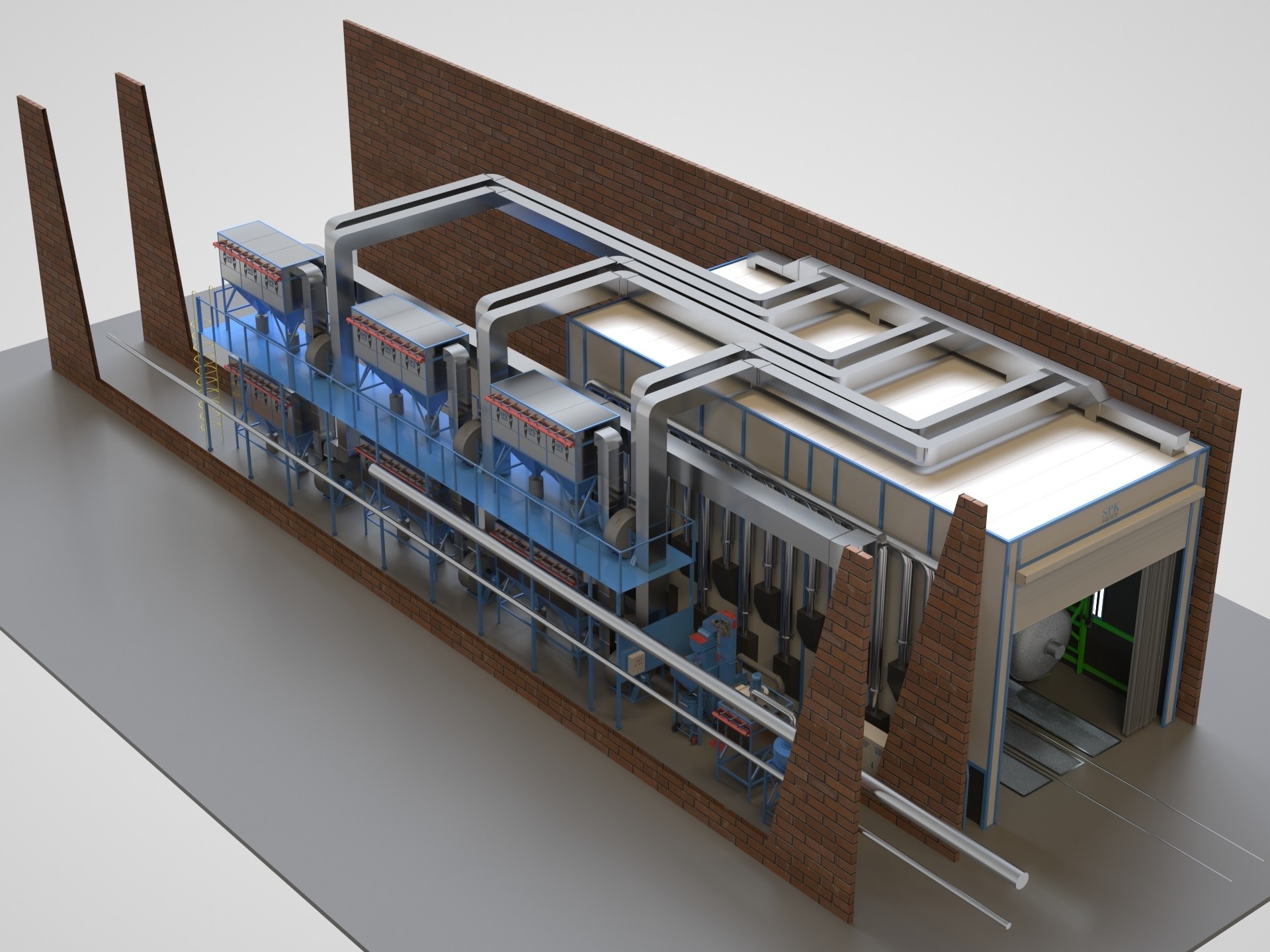

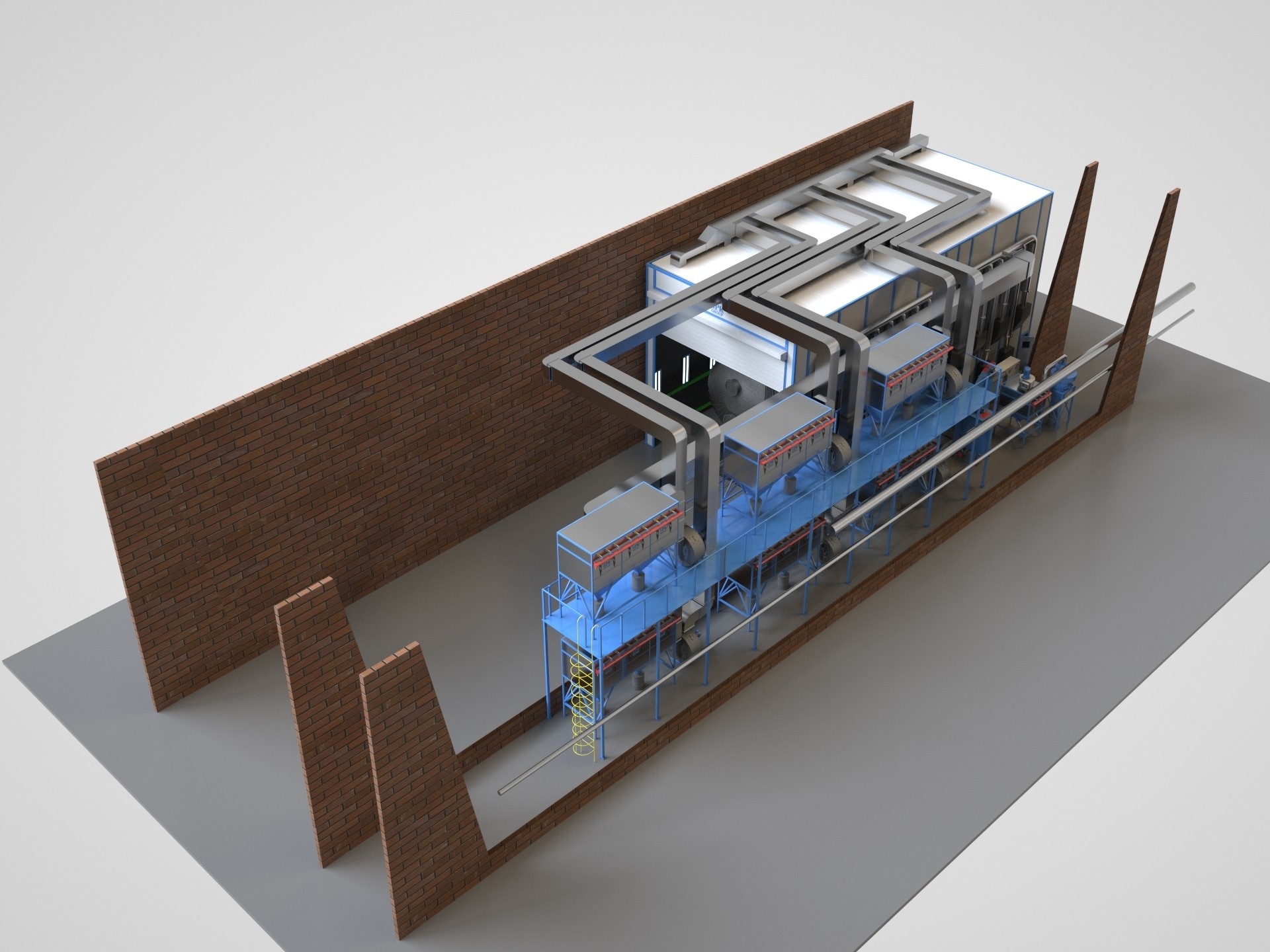

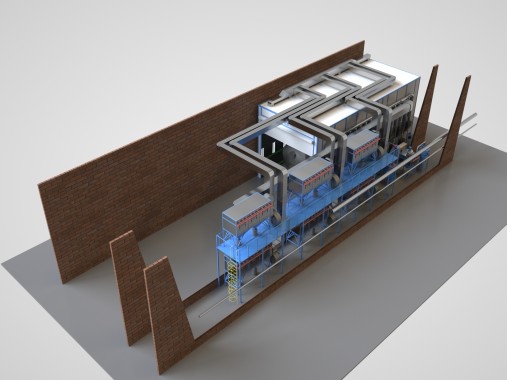

Камера собрана на силовом каркасе из стали, обшита панелями толщиной 80 мм, внутри поверхность защищена резиновым покрытием.

После установки и сбора камера имеет размеры:

• внешние — 20 160 х 9660 х 10 300 мм;
• внутренние — 20 000 х 9500 х 10 000 мм.

Освещённость в камере 650 Лк и более. По потолку и стенам установлены 2 ряда светильников по 22 шт. в каждом ряду.

Работа камеры очень экономична. Отработанная дробь собирается, сепарируется и снова поступает в работу. Дробь собирают продольный скребковый конвейер длиной 20 000 мм и поперечные конвейеры длиной 11 500 мм. Система сбора абразива потребляет 1.5 м³/мин воздуха. Высота ковшового элеватора для сбора дроби 4710 мм. Установлен бункер на 1200 литров. 1 электрическое вибросито мощностью 0.27 кВт.

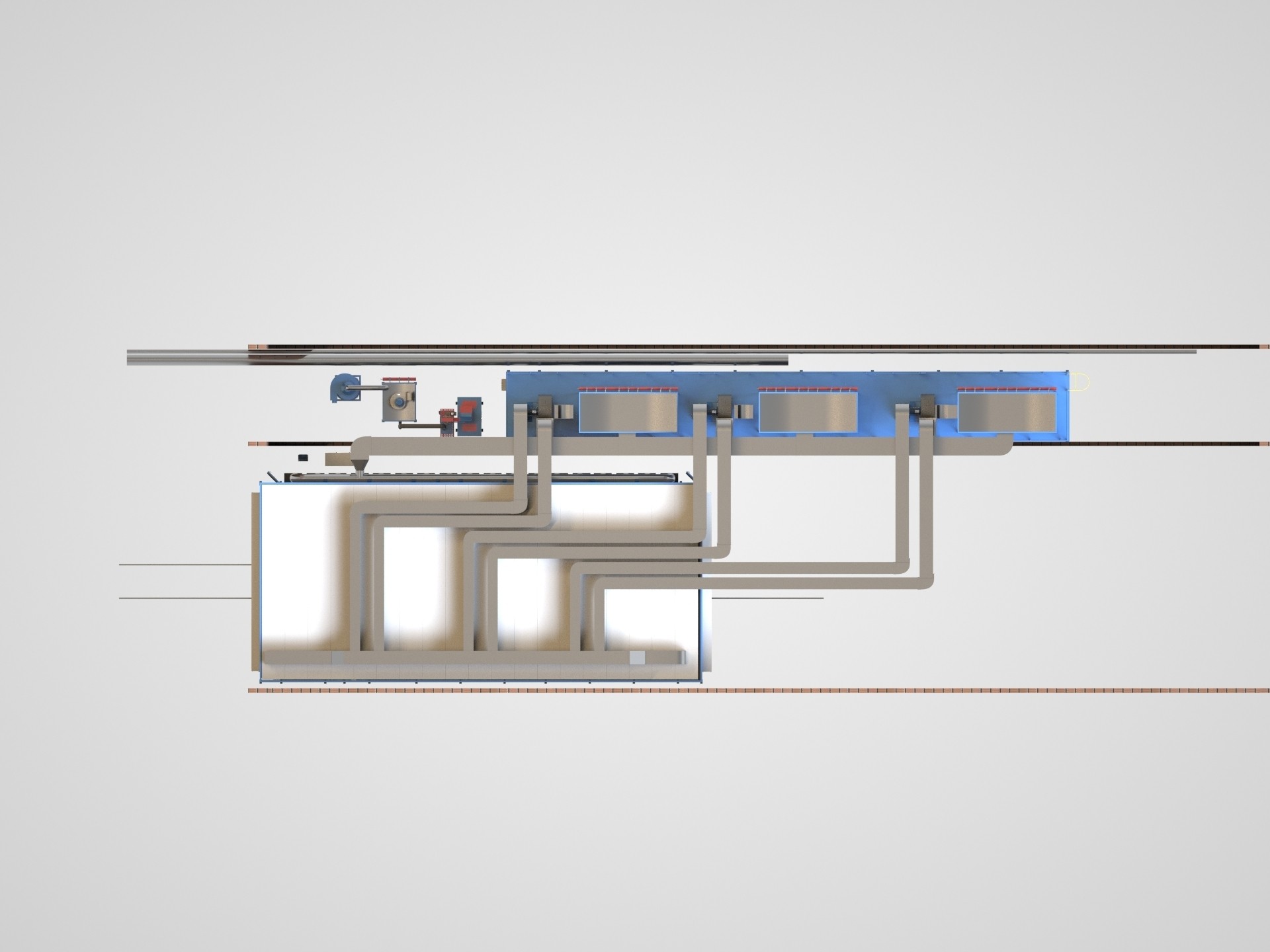

Подача воздуха в камере боковая сверху, для вытяжки по длине камеры установлены боковые щиты. Замена воздуха осуществляется с кратностью 79 крат в час.

Расход воздуха в камере — 150 000 м³/час. Установлены 6 вентиляционных установок мощностью по 25 000 м³/час.

Камера оборудована компрессором, поддерживающим давление в шлангах 8 Бар. Мощность компрессора 21.7 м³/мин.

Всего камера потребляет:

• сжатого воздуха 28 м³/ мин;
• электричества 190.17 кВт.

Работой оборудования управляет ПЛК.
