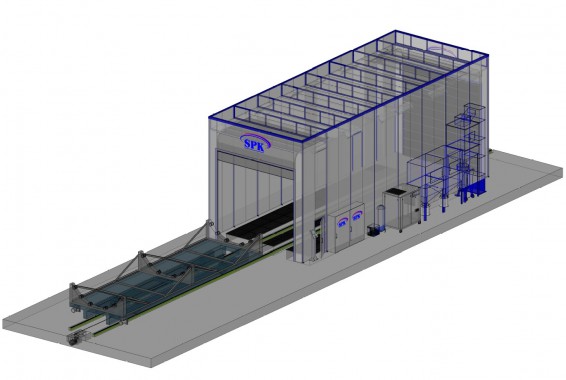

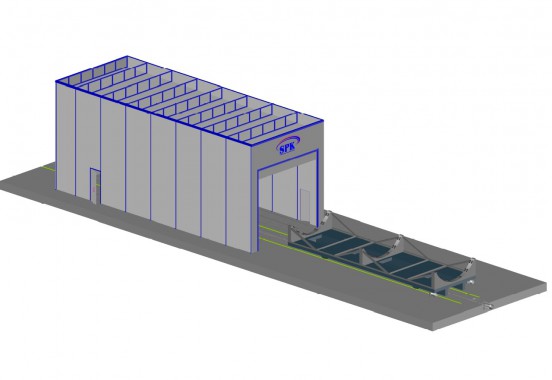

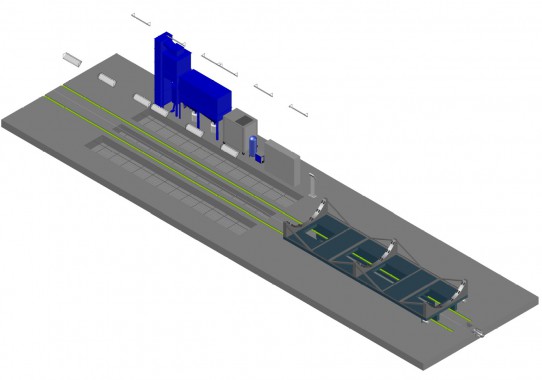

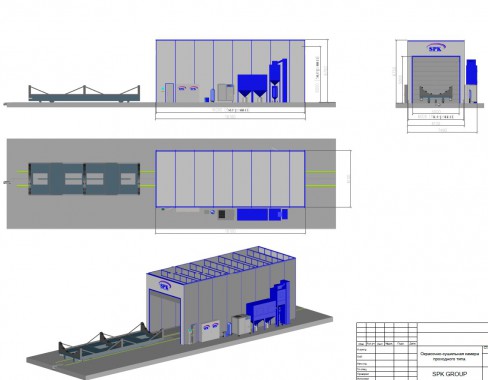

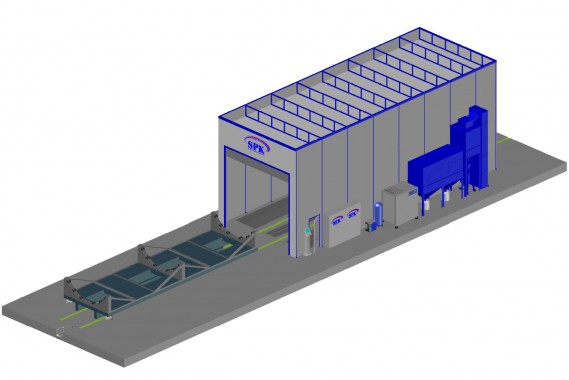

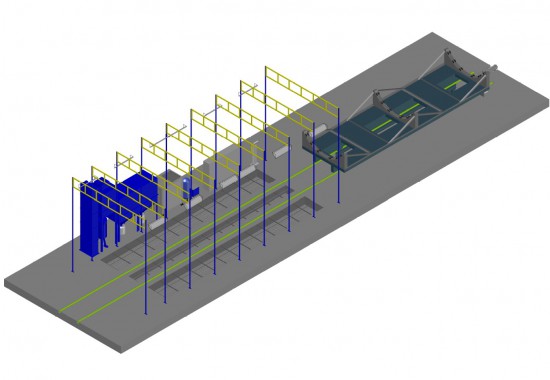

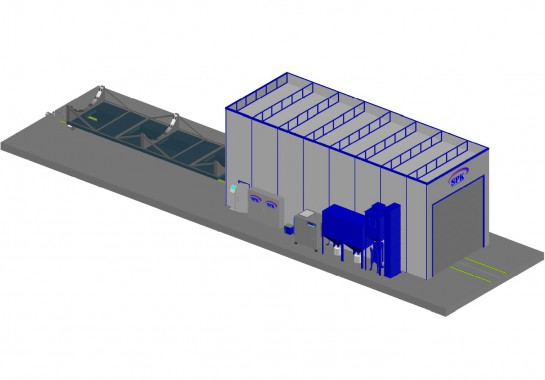

Дробеструйная камера тупикового типа SPK-16.6.6
|
Технические параметры |
||
|
Внутренние размеры дробеструйной камеры
|
Длина x ширина x высота
|
16х6х6 м |
|
Размеры ворот
|
Ширина x высота
|
5х5 м |
|
Несущая способность, статическая
|
Нагрузка на решётчатый настил |
1000 кг |
|
Площадь напольной решётки
|
Длина x ширина
|
15х5 м |
|
Силос дроби
|
Объём
|
1000 л |
|
Сухая сыпучая дробь
|
Зернистость
|
> 0.2 мм |
|
Типы дроби
|
Подходящие типы дроби
|
стальная дробь
|
|
Сопло
|
Диаметр
|
12 мм |
|
Дробеструйный шланг |
Длина
|
20 мм |
|
Воздушный шланг
|
Длина |
20 мм |
|
Фильтровальная установка
|
Объёмный расход воздуха¹, прим.
|
35000 м3/час Воздухообмен 60 раз/час |
|
|
Остаточное количество пыли в чистом воздухе
|
≤ 2,0 мг/м3 |
|
|
Макс. количество пыли в грязном воздухе
|
≤ 2,0 мг/м3 |
|
Установленная мощность
|
Привод вентилятора 1
|
11.0 кВт |
|
|
Привод вентилятора 2
|
11.0 кВт |
|
|
Ковшовый элеватор
|
2,2 кВт |
|
|
Вибрационное сито
|
0,2 кВт |
|
|
Освещение
|
6,4 кВт |
|
Общая подключаемая мощность
|
Не более |
24 кВт |
|
Рабочее напряжение
|
3-фазы N PE
|
400/50 Вт/Гц |
|
Управляющее напряжение
|
1-фаза N PE
|
230/50 Вт/Гц |
|
Освещенность
|
полезной зоне (h=1 м) в новом состоянии!
|
>650 люкс |
|
Напорный резервуар
|
Количество
|
1 шт. |
|
|
Объём
|
200 л |
|
|
Рабочее давление
|
< 8 бар |
|
Расход сжатого воздуха
|
на каждое сопло при 6 бар, ок.
|
7,2 Нм³/мин |
|
|
на каждую фильтровальную установку, ок
|
0,5 Нм³/мин |
|
|
на каждый пластинчатый конвейер, ок
|
0,15 Нм³/мин |
|
Общий расход сжатого воздуха
|
примерно |
9 Нм³/мин |
|
Требуемое качество сжатого воздуха
|
Остаточное содержание масла
|
<1.0 мг/Нм3 |
|
|
Остаточная влажность (точка росы)
|
<3.0 гр. C |
|
|
Максимальный размер частицы
|
<40.0 мкм |
|
Температурный режим эксплуатации |
|
Не менее 5°C |
|
Окраска
|
Компоненты установки |
RAL 5005 матовый / оцинкованный
|
|
|
Корпус дробеструйной камеры
|
RAL 9006
|
|
|
Корпус фильтровальной установки, корпус вентилятора
|
оцинкованный
|
|
|
Воронка фильтра
|
RAL 9003 матовый
|
|
|
Ресивер для сжатого воздуха на фильтровальной установке, двигатель фильтровальной установки
|
RAL 5005 матовый
|
|
|
Компоненты установки, находящиеся ниже напольной решетки
|
грунтованные
|
|
|
Решётчатый настил
|
неокрашенный
|
|
|
Оцинкованные детали
|
без окраски
|
|
|
Электрошкаф
|
RAL 9006
|
|
Уровень звукового давления при струйной очистке с давлением ≤ 6 бар вне дробеструйной камеры
|
измерен по DIN 45635, измерение шума “Метод объемного измерения“ на станках по условиям свободного пространства. Уровень оценки на рабочем месте согл. VBG 121 и DIN 45645 может лежать чуть выше за счет фонового шума и/или пространственного отражения
|
≤80 дБ(А) |
