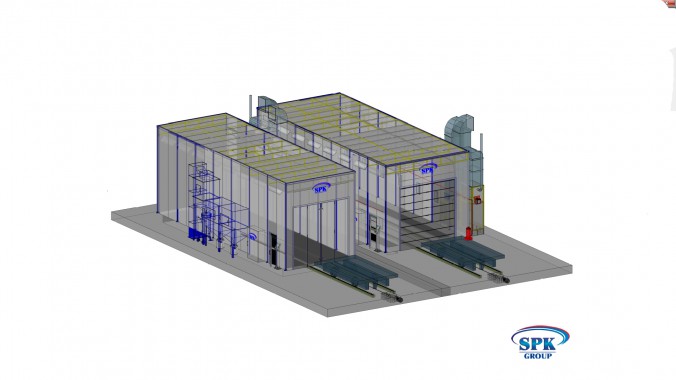

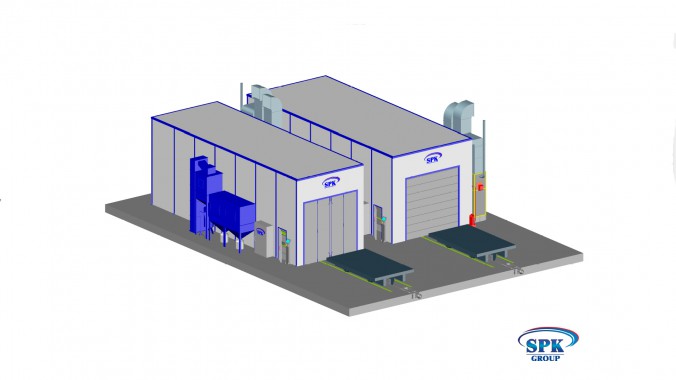

Тупиковая дробеструйная камера SPK-15.5.5

Тупиковая дробеструйная камера SPK-15.5.5
Тупиковая дробеструйная камера SPK-15.5.5
Тупиковая дробеструйная камера SPK-15.5.5
Тупиковая дробеструйная камера SPK-15.5.5

Внутренние размеры дробеструйной камеры



Длина x ширина x высота



15000 x 5000 x 5000

м

Внешние размеры дробеструйной камеры

Длина x ширина x высота



15100 x5100 x 5650 мм



Размеры ворот



Ширина x высота



4,0 x 4.0

м

Несущая способность, статическая



Нагрузка на решётчатый настил

800

кг

Площадь напольной решётки



Длина x ширина



10 x 5

м

Силос дроби



Объём



1000

л

Сухая сыпучая дробь



Зернистость



> 0,2

мм

Типы дроби



Подходящие типы дроби



стальная дробь



Сопло



Диаметр



12

мм

Дробеструйный шланг

Длина



10

м

Воздушный шланг



Длина

10

м

Фильтровальная установка



Объёмный расход воздуха¹, прим.



24000

м³/час

Воздухообмен  60 раз/час



Остаточное количество пыли в чистом воздухе



≤ 2,0

мг/м³



Макс. количество пыли в грязном воздухе



≤ 2,0

г/м³

Установленная мощность



Привод вентилятора 1



11,0

кВт



Ковшовый элеватор



2,2

кВт



Вибрационное сито



0,2

кВт



Освещение



4,0

кВт

Общая подключаемая мощность



Не более

20

кВт

Рабочее напряжение



3-фазы N PE



400/50

В/Гц

Управляющее напряжение



1-фаза N PE



230/50

В/Гц

Освещенность



полезной зоне (h=1 м) в новом состоянии!



> 650

люкс

Напорный резервуар



Количество



1

шт.



Объём



200

л



Рабочее давление



< 8

бар

Расход сжатого воздуха



на каждое сопло при 6 бар, ок.



7,2

Нм³/мин



на каждую фильтровальную установку, ок



0,5

Нм³/мин



на каждый пластинчатый конвейер, ок



0,15

Нм³/мин

Общий расход сжатого воздуха



примерно

10

Нм³/мин

Требуемое качество сжатого воздуха



Остаточное содержание масла



< 1,0

мг/Нм³



Остаточная влажность (точка росы)



< 3,0

°C



Максимальный размер частицы



< 40,0

мкм

Температурный режим эксплуатации



 Не менее 5°C

Окраска



Компоненты установки

RAL 5005 матовый / оцинкованный





Корпус дробеструйной камеры



RAL 9006





Корпус фильтровальной установки, корпус вентилятора



оцинкованный





Воронка фильтра



RAL 9003 матовый





Ресивер для сжатого воздуха на фильтровальной установке, двигатель фильтровальной установки



RAL 5005 матовый





Компоненты установки, находящиеся ниже напольной решетки



грунтованные





Решётчатый настил



неокрашенный





Оцинкованные детали



без окраски





Электрошкаф



RAL 9006



Уровень звукового давления при струйной очистке с давлением ≤ 6 бар вне дробеструйной камеры



измерен по DIN 45635, измерение шума “Метод объемного измерения“ на станках по условиям свободного пространства. Уровень оценки на рабочем месте согл. VBG 121 и DIN 45645 может лежать чуть выше за счет фонового шума и/или пространственного отражения



≤ 80дБ (A)

Технические характеристики
Канал

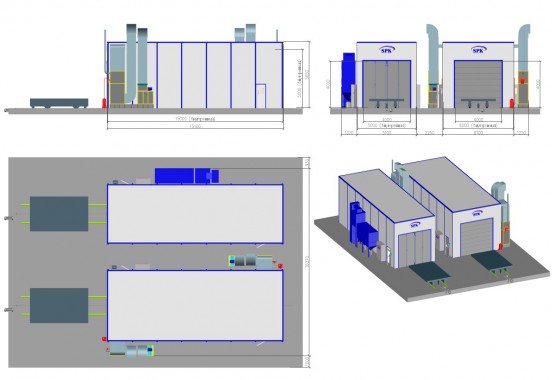

Внутренние габариты камеры (ДхВхШ): 15000x5000x5000 мм
Внешние габариты (ДхВхШ) : 15100x5100x5650 мм
Габариты ОСК
