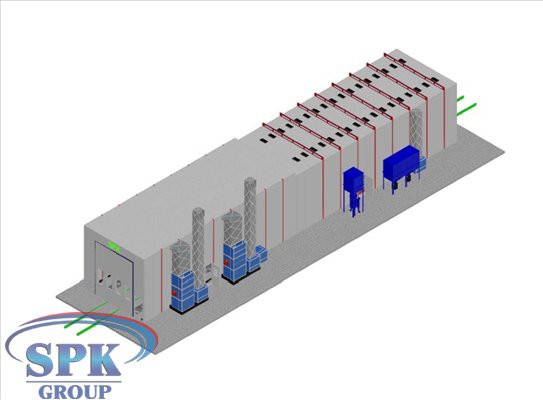

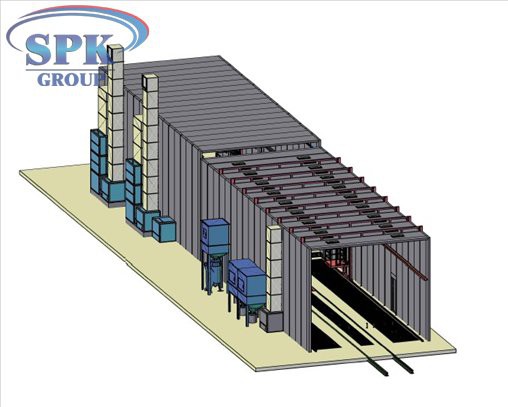

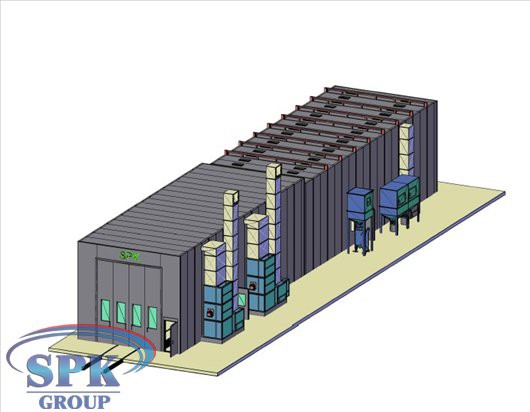

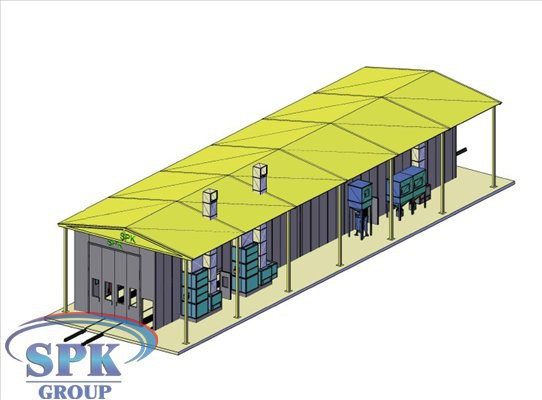

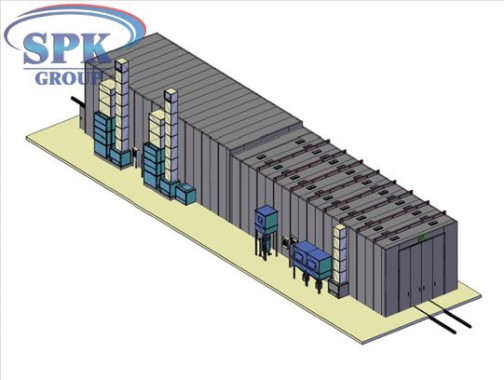

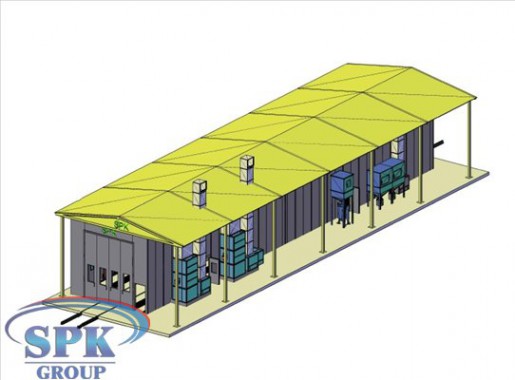

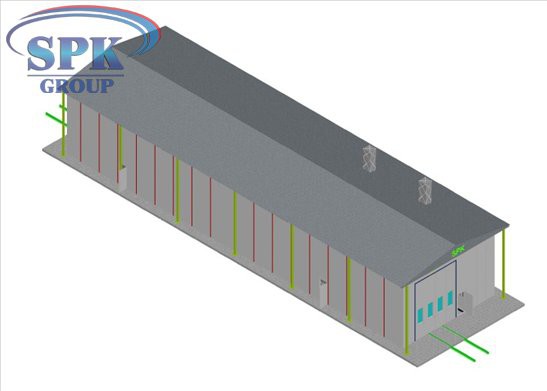

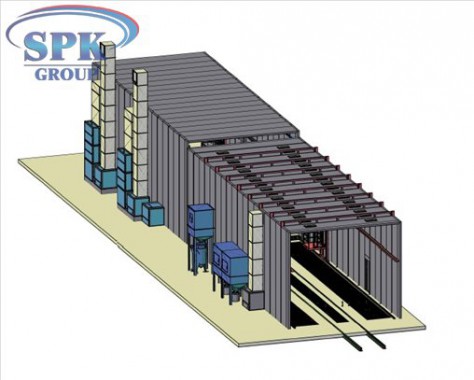

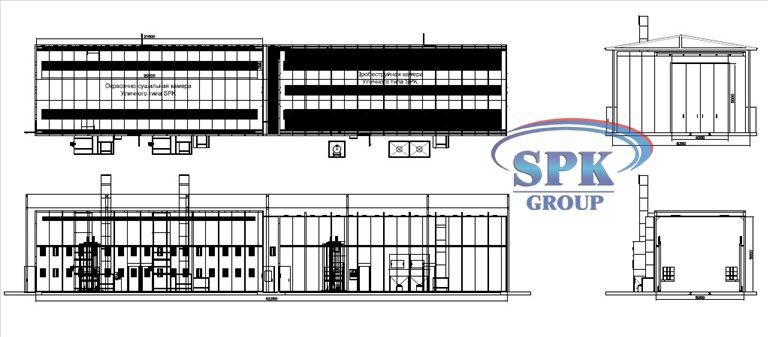

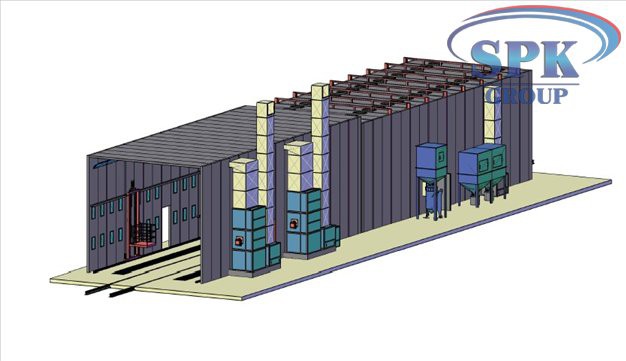

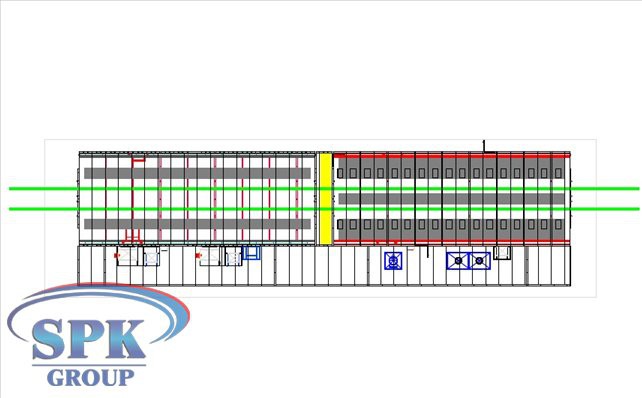

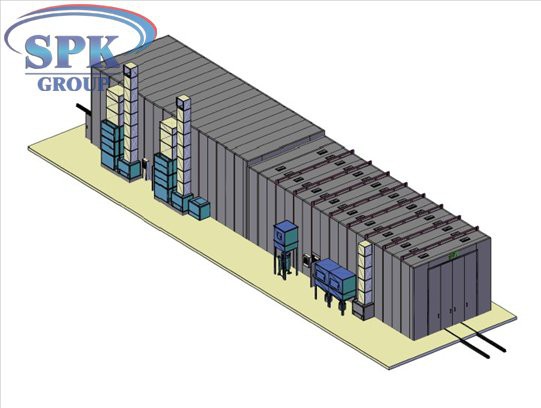

Дробеструйная камера, совмещенная с gокрасочно-сушильной в уличном исполнении SPK-42.5.5

Спецификация оборудования № 1. Камера дробеструйная.

Габариты

Внутренние габариты, mm

21000x5000х5000

Внешние габариты, mm

21240x7240x6240

Вытяжка

Через пол

Поток воздуха

исходящий сверху вниз

Параметры вытяжки

Размеры канала

Размер смотровой ямы

20000х770 mm/канал

20000х1160х1600

Число каналов

3

Материал решеток

Из плоских  стальных полос со скрученной стальной арматурой толщиной 10мм

Число решеток

Три ряда

Максим. нагрузка

1.000кг/ м.кв

Покрытие

Оцинковка

Описание кабины. Уличное исполнение

Конструкция кабины

силовой каркас

утепленные балки

Стальная конструкция



V



Характеристики  Главной двери. В Уличном исполнении

Количество, шт.

Две двери

Размеры ворот

4000 х5000 (Ш* В)

Разделение камеры

нет

Материал

оцинкованная сталь

Окна

Отс.

Уплотнение

Теплоизоляционной резиной

Защита стен от дроби

резиновым покрытием





Описание стеновых панелей. Уличное исполнение

Толщина панелей, mm

120

Толщина стали панелей

0,6мм

Наполнитель панелей

Вата минеральная

Наполнитель обладает свойствами

Негорюч, с антисептиком

Плотность заполнения, кг/м³

112

Укрытие

Дробезащитный материал

Характеристики Сервисной двери

Размеры дверей

800 х2000 (Ш х В)

Число дверей

3 шт.

Вид

выхлопная

Структура двери

герметичная, + резиновое укрытие

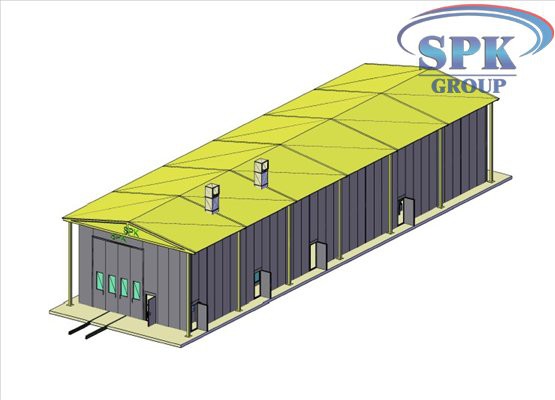

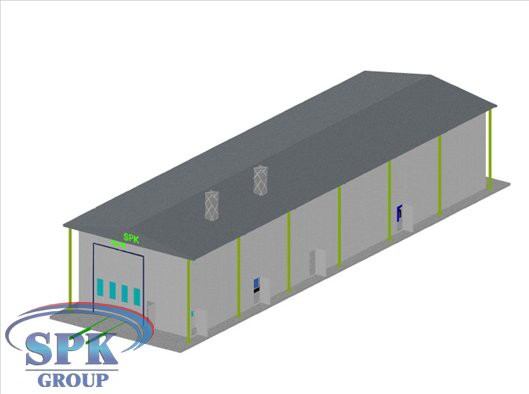

Крыша. В уличном исполнении

Конструкция

Крыша прямая, из сендвич-панелей толщиной 100 мм.

Исполнение из стали

Силовой каркас из стали

Потолок

Каркас из стали

Покрытие каркаса

V

Исполнение панели крыши

Минеральная вата





Описание системы Освещения

Свет  верхний

18 плафонов

Каркас для светильников

стальной

Защита от дроби

Специализированным стеклом

Проводка

металлорукав

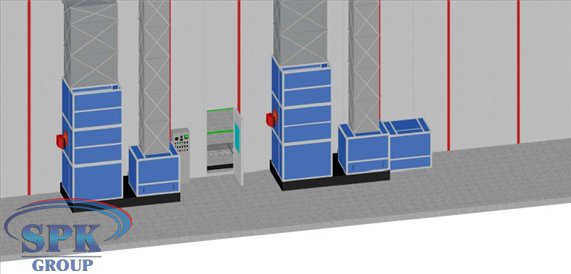

Группа подготовки и нагрева воздуха при уличном исполнении

Описание генераторной группы

Квадратная конструкция, сталь

Генератор размещен

Слева

Обшивка

Каркас выполнен из теплоизоляционных панелей

Регулирование потоков воздуха

Автоматическая заслонка

Генераторы притока

1 шт.

Кол-тво генераторов вытяжки

Один

Поток воздуха в притоке направлен

Сверху вниз

Поток воздуха в вытяжке направлен

Снизу вверх

Хар-ки центробежного 2-ного вентилятора притока

Siemens D

Описание центробежного 2-ного вентилятора вытяжки

Siemens D

2х5,5 кВт

1х8,5кВт

Производительность:      30 000 м.куб/час

Производительность:    30 000 м.куб/час

Давление 780 Па.

Давление 726 Па. Привод ременной

Регулирование притока

Автоматическая заслонка

Регулирование вытяжки

Ручная заслонка

Параметры тепловой системы

Варианты подогрева

 Дизельная, горелка; электричество

Теплообменники

1 шт.

Модель горелкок

R5

Производительность

260.000 кКал/ч

Конструкция теплообменника

антивзрывчатое отверстие и мультицикл

Описание системы Фильтрации

Фильтр притока

Основной фильтр имеет карманную форму;

Потолочный фильтр

- вытяжки

Состоит из стекловолоконного и угольного фильтров

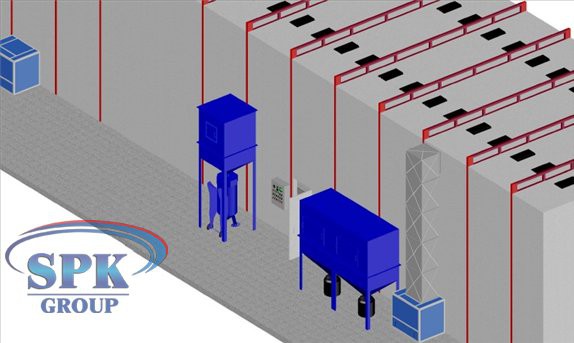

Система регенерации дроби

Способ регенерации

сепаратор DBS-200 с вентилями дистанционного управления

Система подачи дроби

Напорные рукава диам. 32мм, сопло вентури 8мм диаметром

Раб. давление

6-9 бар

Управление

контроллером

Фильтрация дроби

Бункер-накопитель  с объемом 200 л., снабженный фильтровальным ситом (р-р ячеек сита 2мм.)





Система сбора дроби

Пол скребковый

Пол скребковый с грейферными скребками. Вдоль стен камеры линейка сбора абразива. Высота пола 180 мм. Ширина линейки составляет 1,12м. Настил пола решетчатый. Пневматический привод скребков (на каждую линейку установлен пневматический привод скребков

Управление пневмоприводами

Автоматический режим, с использованием контроллера

Система автоматического микроклимата в дробеструйной камере

Автоматическое включение

3 х 380 Вт

50Гц

Схема действий в рез-те замерзании агрегатной группы

- Разморозить фильтровальную систему,

-разморозить  лед в рекуператоре,

устранить эффект бани,

-удалить  конденсат

Режимы работы

При режиме сна:  темп. +2 °C

Перед работой:  темп. +18 °C

Аварийный: Разморозка

Максим. мощность 22 кВт





Питание камеры

Питание двигателя

3 х 380Вт

50 Гц

- освещения

220 Вт

50Гц

Общая мощность 42 кВт



Технические характеристики
Количество решеток: 3 ряда
Количество каналов: 3
Канал
Внутренние габариты камеры (ДхВхШ): 21000x5000х5000 мм
Внешние габариты (ДхВхШ) : 21240x7240x6240 мм
Габариты ОСК
