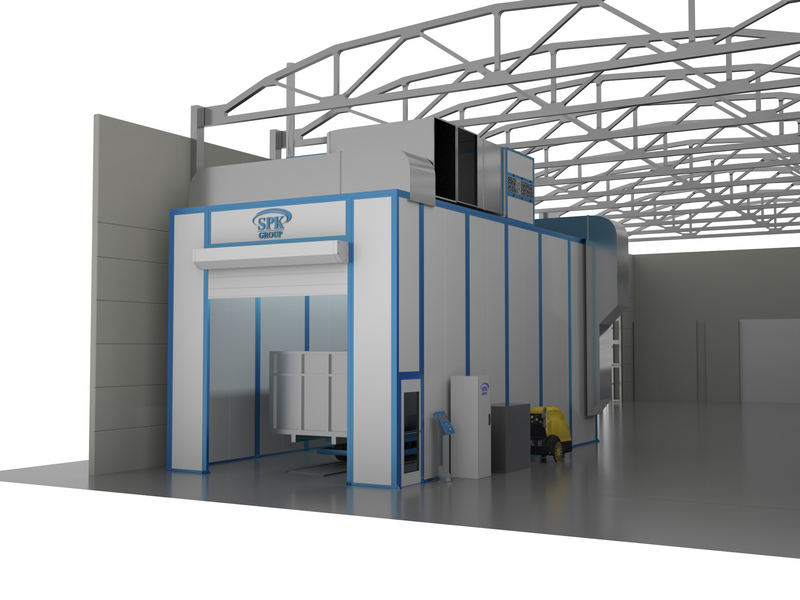

Комплекс подготовки, мойки окраски и сушки поверхности SРК - 35.16.5

Комплекс подготовки, мойки окраски и сушки поверхности SРК - 35.16.5
Комплекс подготовки, мойки окраски и сушки поверхности SРК - 35.16.5
Комплекс подготовки, мойки окраски и сушки поверхности SРК - 35.16.5
Комплекс подготовки, мойки окраски и сушки поверхности SРК - 35.16.5
подготовительная камера покрасочные производства
комплекс подготовки производства

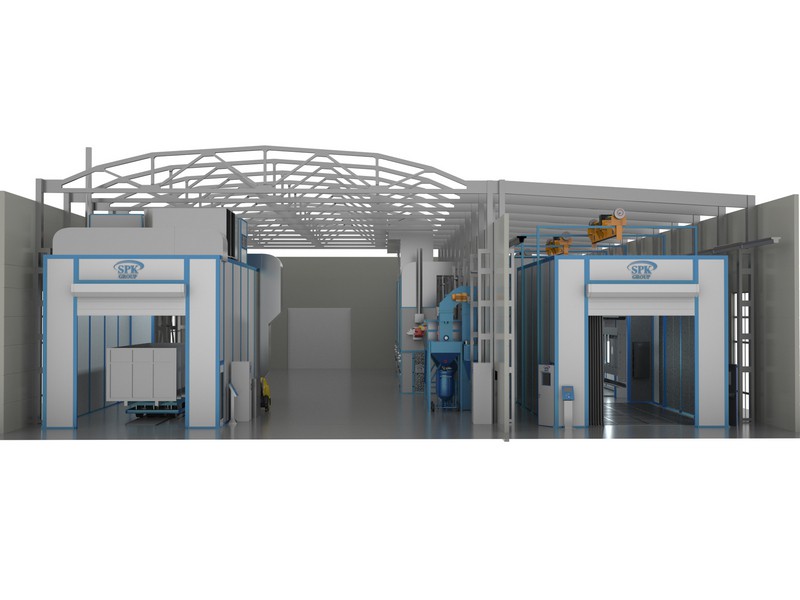

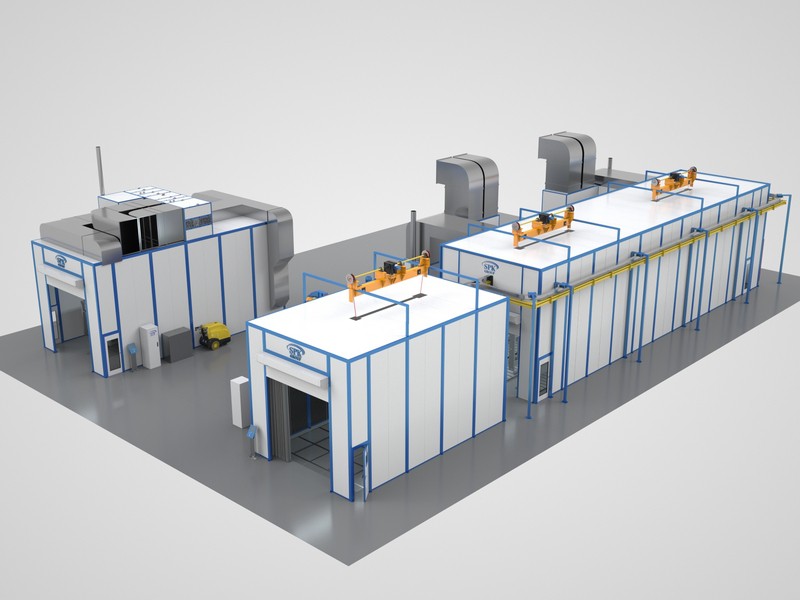

Комплекс подготовки:

  • Камера дробеструйной обработки, проходного типа с внутренними размерами ДхШхВ: 9000х5500х5000 мм. SPK-D-9.6.5;
  • Камера окрасочно-сушильная, для нанесения покрытия жидкими красками и их дальнейшей температурной сушки, двухсекционная, проходного типа с внутренними размерами ДхШхВ: 23000х5500х5000 мм. SPK-23.6.5;
  • Камера моечно-сушильная, для мойки изделий и их дальнейшей температурной сушки, проходного типа с внутренними размерами ДхШхВ: 11500х5500х4500 мм. SPK-12.6.4.

Камера Дробеструйной обработки SPK-D-9.6.5

Камера обитаемая, проходная.

Два рабочих поста.

Климатическое исполнение – У4.

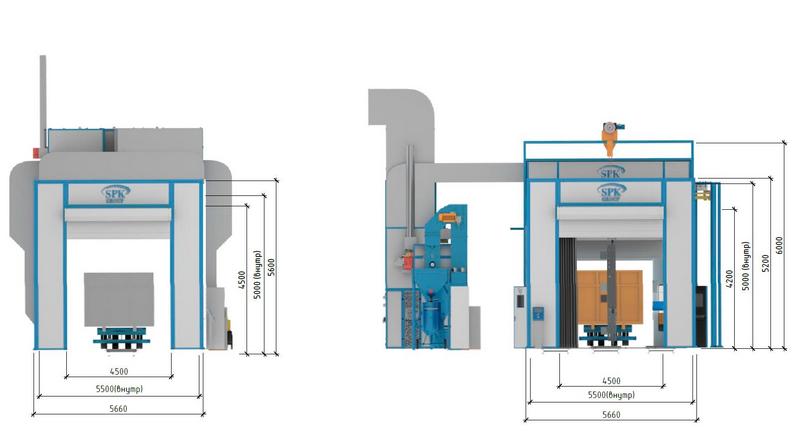

Внутренние размеры: 9000 х 5500 х 5000 мм, внешние – 9160 х 5660 х 5600 мм.

Металлокаркас ДСК с порошковым покрытием.

Сэндвич панель. Толщина 80 мм.

Ворота основные. Складные ручные с ПВХ-шторой. Размер ворот (Ш х В): 4500 x 5000 мм - 2 шт.

Сервисная дверь размер (Ш х В): 800 х 2000 мм – 2шт.

светильников –  светодиодные: 10 светильников по 104 Вт).

Облицовка ворот для защиты от воздействия дроби (резиновое покрытие).

Напольный продольный конвейер (скребковый) шириной 1020 мм – 5 комплектов.

Потолочное покрытие для защиты от воздействия дроби (резиновое покрытие).

Покрытие стен для защиты от воздействия дроби (резиновое покрытие).

Верхние светильники со специальным укрепленным стеклом для защиты от дроби. Тип Абразивный материал (колотая дробь) производства – 3 т. Напольные решетки шириной 1020 мм – 5 комплектов.

Сепаратор для отделения дроби (тип сепаратора - воздушно-каскадный).

Силос для дроби (1200 л).

Напорный резервуар 200 л (на одного оператора) – 2 шт.

Поперечный конвейер (скребковый).

Вибрационное сито для отделения дроби.

Элеватор ковшовый 4710 мм.

Система трубопроводов для мелкой пыли.

Дозирующий дробь затвор (тип затвора - дисковый) – 2 шт.

Вентиляционно-фильтровальная установка ВФУ(170). Номинальный расход воздуха: 17000 м3/час, - 1 шт.

Комплект автоматики.

Комплект дробеструйных шлангов (20 м) – 2 комплекта.

Комплект защитной одежды – 2 комплекта.

Вытяжная отбойная перегородка (отбойные щиты).

Выносная сенсорная панель управления.

Комплект дробеструйных сопел – 2 комплекта.

Комплект независимых систем дыхания оператора – 2 комплекта.

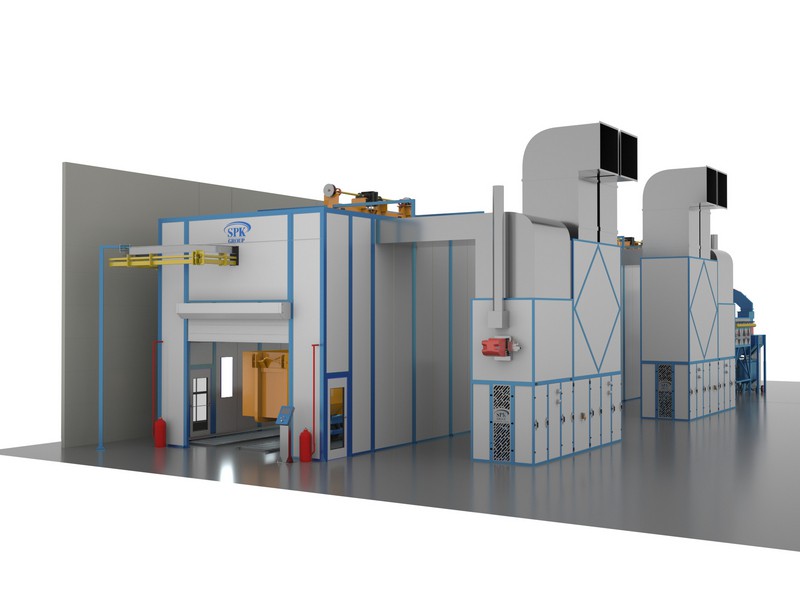

Камера окрасочно-сушильная SPK-23.6.5

Камера проходного типа.

Климатическое исполнение – У4.

Температура окраски – 20 oC, сушки – 60 oC.

Камера с внутренними размерами  – 23000 х 5500 х 5000 мм, внешними – 23160 х 5660 х 5600 мм.

Металлокаркас ОСК с порошковым покрытием .

Светильники верхние угловые (угол наклона 45о) во взрывозащищенном исполнении. Тип светильников: светодиодные – 24 плафонов по 1 лампе по 104 Вт.

Сэндвич панель. Толщина - 80 мм.

Ворота основные. Тип ворот: Складные ручные. Размер ворот (Ш х В): 4500 x 5000 мм - 2 шт.

Сервисная дверь,размер (Ш х В): 800 х 2000 мм – 2 шт.

Ворота разделения секций. Тип ворот: распашные. Размер (Ш х В): 4500 x 5000 мм.

Светильники боковые во взрывозащищенном исполнении. Тип светильников: светодиодные – и 24 плафонов по 1 лампе по 80 Вт.

Светильники аварийные "Выход" – 2 шт.

Газовый теплообменник из нержавеющей стали с внутренним сгоранием газа - 2 шт.

Газовая горелка - 2 шт.

Светильники аварийные "Автоматика не работает".

Фильтр потолочный тонкой очистки.

Клапан воздушный отсекающий(ОПЦИЯ). Тип клапана - утепленный морозостойкий - 4 шт.

Комплект автоматики.

Выносная сенсорная панель управления.

Фильтр лабиринтный краскоостанавливающий. Тип фильтра: железный. Класс очистки G2.

Фильтр стекловолоконный краскоостанавливающий. Класс очистки G3.

Агрегат вентиляционный взрывозащищенный SP(41). Номинальный расход воздуха: 41000

м3/час, - 2 шт.

Регулирующий мультиблок для газовой горелки - 2 шт.

Точки быстрого подключения сжатого воздуха с локальной фильтрацией и осушением - 2 шт.



Камера моечно-сушильная проходного типа SPK-12.6.4

Климатическое исполнение – У4.

Температура в режиме мойки и обдува – 20 oC, сушки – 60 oC .

Внешние размеры камеры – 11600 х 5600 х 7000 мм, внутренние – 11500 х 5500 х 4500 мм.

Металлокаркас ОСК с порошковым покрытием - 1 компл.

Сервисная дверь с системой Антипаника. Размер (Ш х В): 800 х 2000 мм - 2 шт.

Светильники верхние угловые под углом 45о в общепромышленном исполнении. Тип светильников: Светодиодные (12 плафона по 1 лампы по 104 Вт).

Агрегат вентиляционный общепромышленный SP(35). Номинальный расход воздуха: 35000 м3/час.

Сэндвич панель. Толщина - 50 мм - 1 компл.

Ворота основные. Тип ворот: Роллетные. Размер ворот (Ш х В): 4500 x 4500 мм - 2 шт.

Эстакада для установки вентагрегата на крыше ОСК.

Газовый теплообменник из нержавеющей стали с внутренним сгоранием газа.

Газовая горелка .

Точки быстрого подключения сжатого воздуха с локальной фильтрацией и осушением - 2 шт.;

Аппарат высокого давления Karсher HD 13/18-4 S Plus .

Регулирующий мультиблок для газовой горелки .

Комплект автоматики.

Выносная сенсорная панель управления.

Комплект подключения.

Бак для воды, 1,5 м3.

Обдувочный пистолет с пневматическим шлангом 10м на телескопической ручке, с быстросъемными разъемами, осушителем сжатого воздуха и трубной разводкой сжатого воздуха от точки подключения - 2 компл.

Насос водяной.

Комплект труб и шлангов.

Запорно-регулирующая арматура.

Датчики уровня, давления в водопроводной сети.

Решетки приямка напольные.
