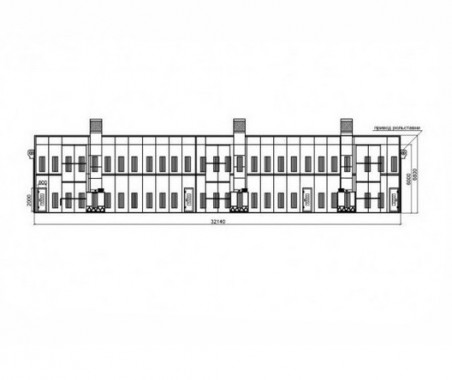

Покрасочная камера для самолетов SPK-32.9.6.

Размеры

Внутренние размеры (ДхВхШ)

32000x9000x6000мм

Внешние размеры (ДхВхШ)

32140x12640x6800мм

Поток воздуха

Нисходящий верхний

Вытяжка

Посредством канала в основании

Основание

Количество каналов

четыре канала

Размер канала

760x29900мм/канал

Количество решеток

Четыре ряда (104 шт.)

Материал решеток

Оцинкованная сталь.

30х4 мм - пластины;

10 мм - скрученные пруты.

Макс нагрузка

800-1000кг/м3

Кабина

Структура

Ровная

Стальная конструкция

Имеется

Сенные панели

Утепленные «сэндвич-панели» толщиной 70 мм, состоящие из двух металлических листов. Материал утеплителя

RW- минеральная вата.

Толщина листов

0,48мм

Плотность заполнения минеральной ватой

160 г/м3

Въездные ворота

Количество ворот

2

Размеры дверей

5000x5000 мм (Ш х В)

Тип ворот

Электрические роликовые

Структура

Сервисная дверь

Кол-во

8 дверей

Размеры

700x2000 мм

Расположение

С двух сторон

Структура смотрового окна

Рама из алюминиевого сплава

Крыша

 Стальные пластины с оцинковкой

Структура

Прямая

Стальная конструкция

имеется

Конструкция потолка с потолочными закрепленными фильтрами

Каркас произведен из стали D8

Внешний вид

Окрашенный

Материал панелей крыши

RW- панель

Потолочные фильтры

Мод. SP-600G

Система освещения

Верхнее освещение

63 плафона по 4 лампы = 252 ламп по 36Вт (Philips)

Расположение светильников

В центре, справой и левой сторон по 21 светильнику

Нижний освещение

50 плафона по 4 лампы с 2 сторон = 400 лампы по 36Вт (Philips)

Направление света

Вертикальное

Выпрямитель

Одно действие для 2-х ламп

Каркас крепления светильников

Стальной каркас

Общая мощность освещения

12672Вт

Группы приточных  /вытяжных вентиляторов

Позиция генераторов

С 2-х сторон

Конструкция генераторной группы

Оцинкованная квадратная стальная конструкция

Обшивка гр. притока и вытяжки

каркас группы вытяжки выполнен из RWпанелей

Регулировка потоков воздуха

Пневматическая

Кол-во групп притока

шесть

Кол-во групп вытяжки

6

Направление потока воздуха притока

Через главный воздуховод

Направление потока воздуха вытяжки

Через главный задний воздуховод

Модель вентилятора приточной группы

Центробежный вентилятор, имеющий двойное действие

Модель вентилятора вытяжной группы

Центробежный вентилятор, имеющий двойное действие

Siemens 7.5

Siemens 710

2х7,5кВт

11кВт

Производительность: 240 000 м³/ч

Производительность 216 000м3/ч

Управление притоком воздуха

Управление вытяжным потоком воздуха

Оборудован электронной заслонкой.

Воздуховод для забора

Воздуховод для выброса

5 прямых, каналов 1000х1000х1000 мм

Отопление

Способ отопления

Дизельная горелка

Топливный генератор

6 шт.

Горелка

RG5S, 1-ступенчатая

Тепловая мощность

260000 кКал/ ч

Теплообменник

Многотактовый: анти-взрывные отверстия

Топливный генератор

325 кВт/ ч

Выхлопная труба

5 шт.

Материал выхлопной трубы

Оцинкованная сталь

Система фильтрации

Фильтр притока

Основной фильтр имеет карманную форму;

Потолочный фильтр

Фильтр вытяжки

Стекловолоконный /угольный фильтры

Система контроля

Управление через

Реле

Запуск генератор притока

Пуск

Запуск генератора вытяжки

Пуск

 Панель управления

Окрашивание, выключатель освещения, выключатель питания, аварийная остановка, таймер и контроллер температуры в кабине, индикаторы и контроллеры режимов работ.

Питание

Питание двигателя

3х380вольт 50Гц

Питание освещения

220вольт 50Гц

Общая мощность 170,5кВт

Другое

Стекло

Толщина 5мм, закаленное

№

Наименование

Параметры

1

Малярная камера

Шт.

1

1

Размеры корпуса внешние

Длина, мм/ ширина, мм/ высота, мм

32000/ 9000/ 6000

2

Размеры ворот

Высота, мм/ ширина, мм

5500/ 5000

3

Электропитание 50Гц

Вольт

380

4

Скорость воздушного потока

м/с

0,2 – 0,25

5

Светильники

Верхний ряд, шт./ нижний ряд, шт.

10/ 8
