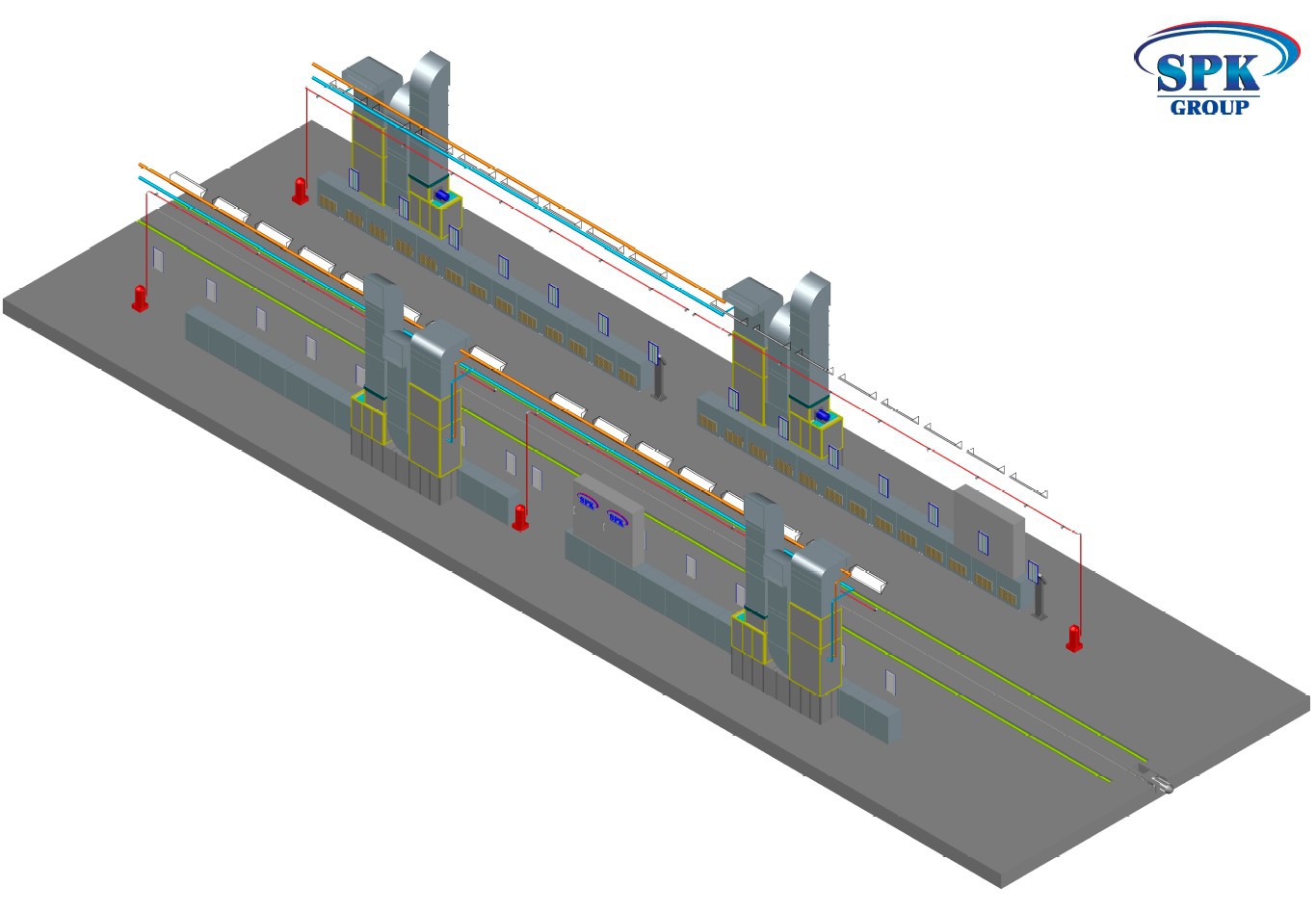

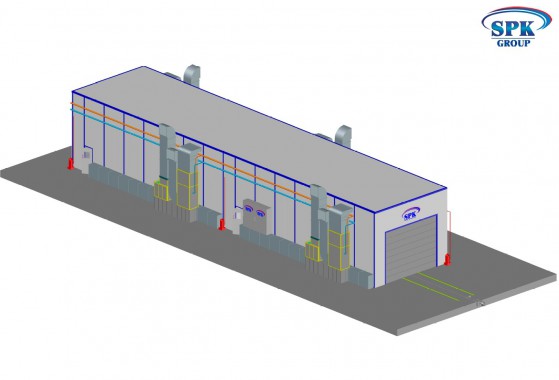

Малярная камера проходного типа для стрел башенных кранов SPK-32.7.5

Малярная камера проходного типа для стрел башенных кранов SPK GROUP
Малярная камера проходного типа для стрел башенных кранов SPK GROUP
Малярная камера проходного типа для стрел башенных кранов SPK GROUP
Малярная камера проходного типа для стрел башенных кранов SPK GROUP
Малярная камера проходного типа для стрел башенных кранов SPK GROUP
Малярная камера проходного типа для стрел башенных кранов SPK GROUP
Малярная камера проходного типа для стрел башенных кранов SPK GROUP
Малярная камера проходного типа для стрел башенных кранов SPK GROUP
Малярная камера проходного типа для стрел башенных кранов SPK GROUP
Малярная камера проходного типа для стрел башенных кранов SPK GROUP

Размеры

Количество секций

2





Внутренние размеры каждой секции  (ДхШхВ):

5mm

Внешние размеры:

32100x9600x5850 mm

Поток воздуха

Нисходящий поток

Вытяжка

Диагональная, через рамки фильтров в боковых стеновых панелях.

Вытяжка

Количество каналов

-

Размер канала (ДхШ)

-

Количество решеток

-



Материал решеток

-

Покрытие решеток

-

Максимальная нагрузка

-

Кабина.

Конструкция

Силовой каркас

Наличие стальной конструкции

Да

Главная дверь.

Тип

Подъемно-секционные  ворота  с электроприводом



Количество

2 шт.

Просвет ворот

5000х4000 (ШхВ)

Материал

Сталь





Дополнительные ворота внутри  ОСК

Тип

Рольставни с  электроприводом





Количество

1 шт.

Просвет ворот

7000х5000 (ШхВ)

Материал

Алюминий







Толщина  панели

50 мм.

Толщина стали

0,6 мм

Наполнитель

Минеральная вата на основе базальтового волокна

Свойства наполнителя

Негорючий, пропитан антисептиком

Плотность заполнения

32 кг/м³





Сервисная дверь

Количество дверей

4 шт.

Размеры дверей

800х2000(ШхВ)

Расположение

В боковых стенках

Структура окна

Прямоугольное окно со скругленными углами и теплоизоляционной резиной

Крыша.

Структура

Прямая, сэндвич панели

Наличие стальной конструкции

Стальной силовой каркас

Материал панели крыши

Минеральная вата на основе базальтового волокна

Потолочные фильтры

SP-600G

Освещение 710-1000 Люкс . Искро-взрывозащищенное исполнение (EX)

Верхний свет (45 градусов)

32 плафонов по периметру по 4 лампы

Каркас крепления светильников

Стальной каркас

Боковой  свет  встроенный в стены

32 плафона  по 4 лампы

Каркас крепления светильников

Стальной каркас

Группы притока и вытяжки

Положение генератора

 Справа и слева

Конструкция генераторной группы

Квадратная, стальная конструкция

Обшивка групп притока и вытяжки

Каркас группы вытяжки и притока выполнена из стального листа

Регулировка потоков воздуха

Автоматическая заслонка

Количество генераторов притока

4 генератора

Количество генераторов вытяжки

4 генератора

Направление потока воздуха притока

Сверху вниз

Направление потока воздуха вытяжки

Снизу вверх

Модель вентилятора притока

Центробежный вентилятор двойного действия

Модель вытяжного вентилятора

Центробежный вентилятор двойного действия

Искро-взрывозащищенное исполнение (ЕХ)

Искро-взрывозащищенное исполнение (ЕХ)





15,0 кВт



15,0 кВт

Производительность общая :      164  000 м³/ч

Производительность общая :      164 000 м³/ч

Давление 760 Па.

Давление 760 Па.

Управление притоком воздуха

Автоматическая заслонка

Управление вытяжным потоком воздуха

Инверторный привод электродвигателя

Подогрев воздуха

Способ подогрева

Теплообменник на горячей воде ( температура 85-95°C

Количество теплообменников

4 шт.

Способ дополнительного подогрева в зимнее время

Электронагрев

Количество теплообменников

 шт.

Модель горелок

-

Тепловая мощность

1280 кВт

Фильтрация

Фильтр притока

Основной фильтр карманной формы;

Потолочный фильтр

Фильтр вытяжки

Стекловолоконный фильтр, угольный фильтр

Система контроля технологических режимов. IP 65

Способ управления

Реле контроллер



Панель управления

Окрашивание; возрастающее температурное распыление; сушка до 60 градусов, регулировка времени сушки; выключатель освещения; индикатор отказа; термостат; метр часов; выключатель питания; аварийная остановка; Искро-взрывозащищенное исполнение (ЕХ)

Питание

Питание двигателя

3х380 Вт/50Гц

Питание освещения

220 Вт/50Гц

Общая мощность 111  кВт

Технические характеристики
Канал

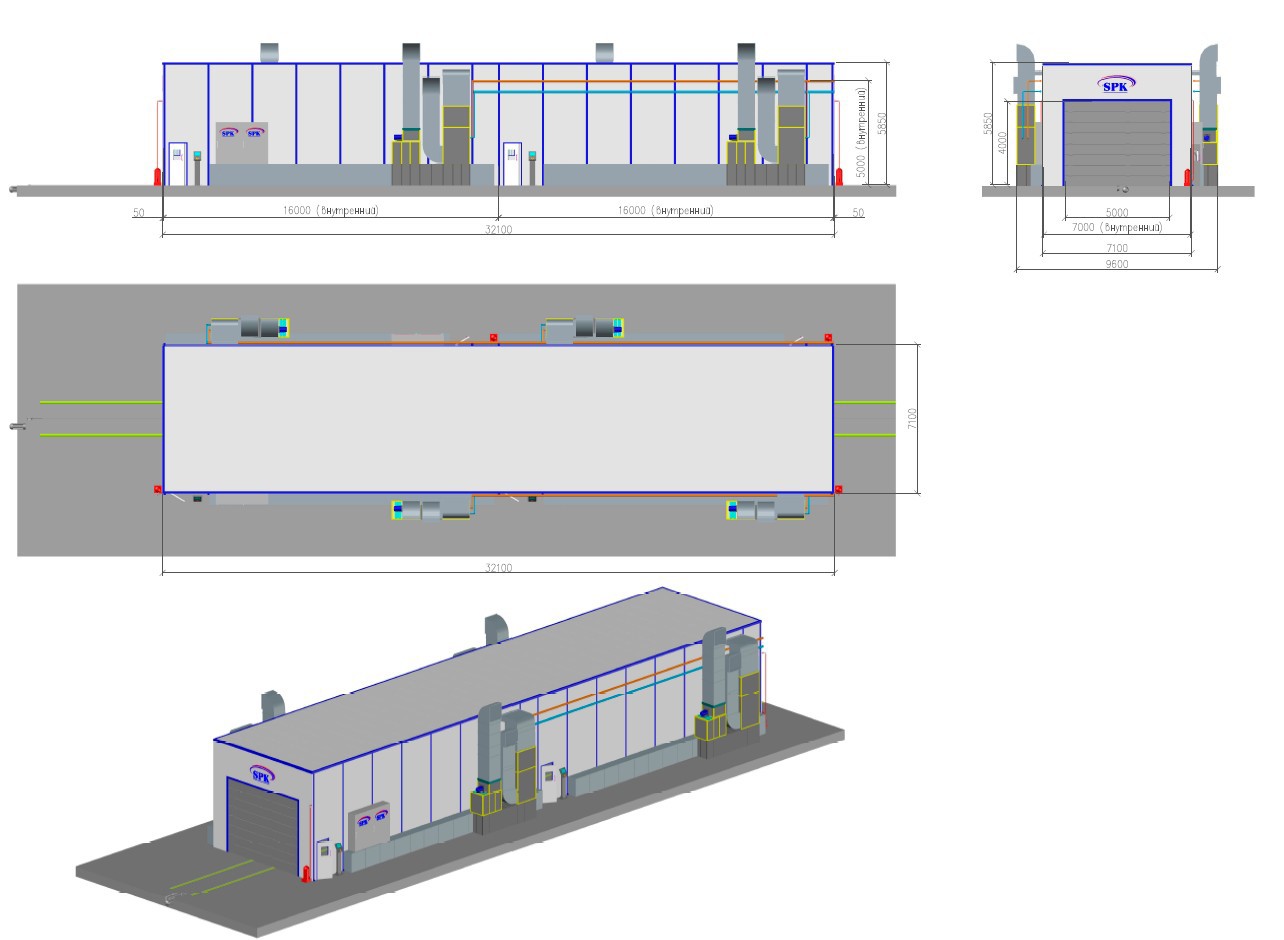

Внутренние габариты камеры (ДхВхШ): 32000 x 7000 х 5000 мм
Внешние габариты (ДхВхШ) : 32100 x 9600 x 5850 мм
Габариты ОСК
