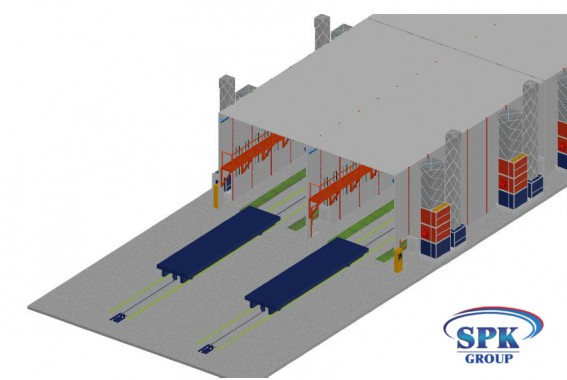

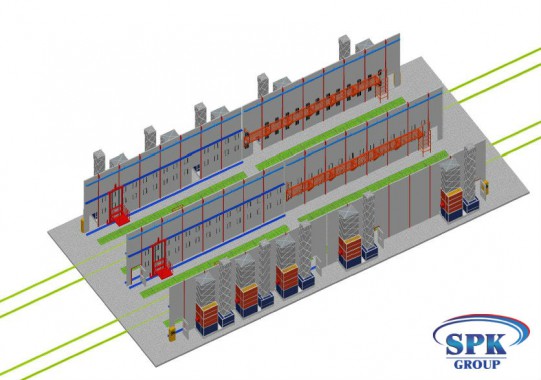

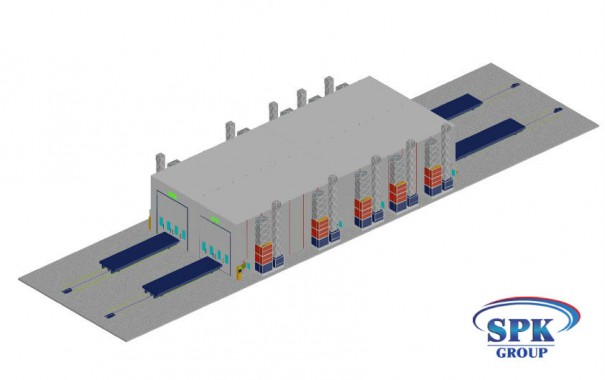

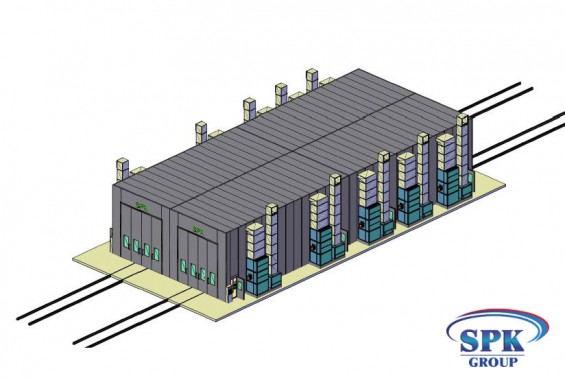

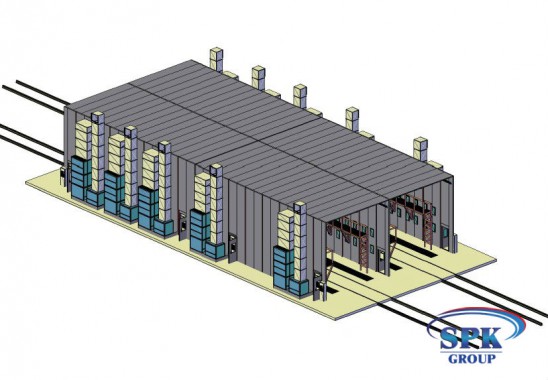

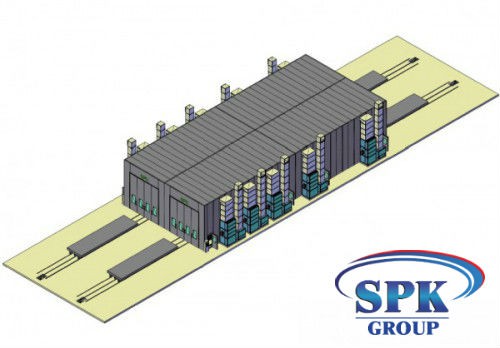

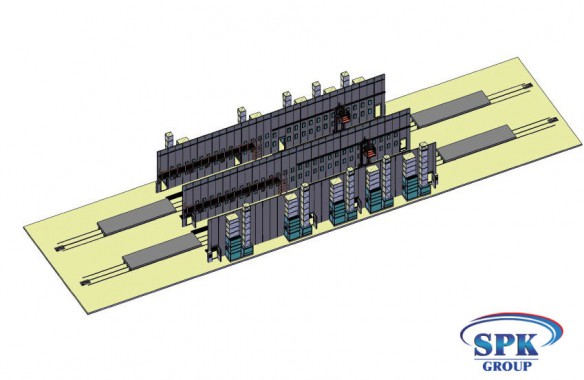

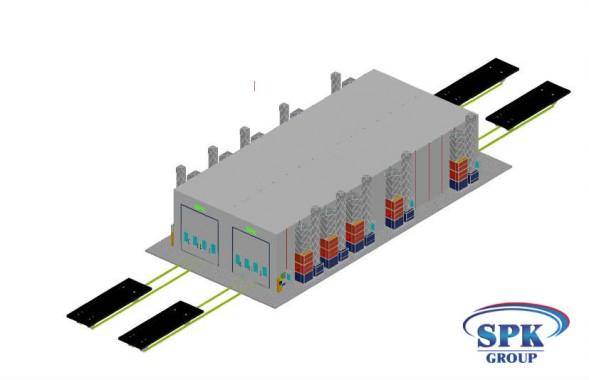

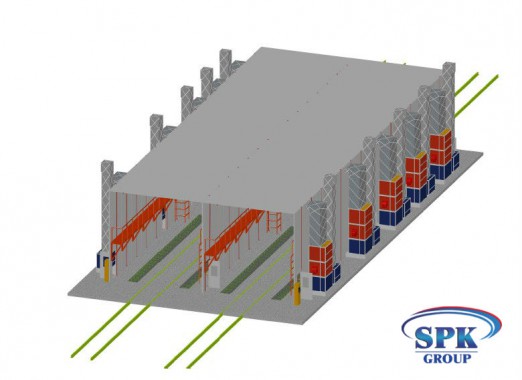

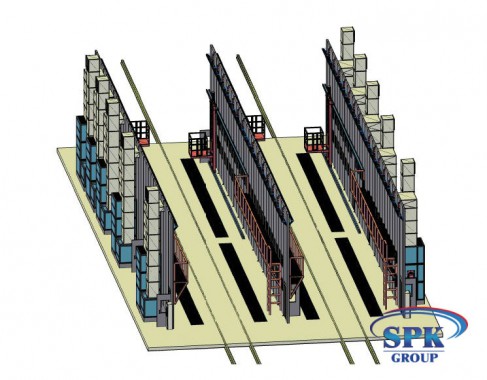

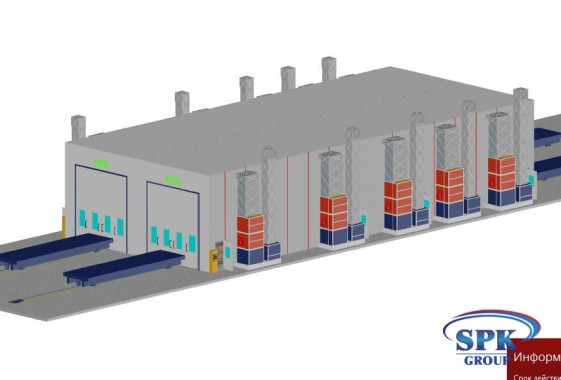

Комплекс окрасочно сушильных камер с большой проходимостью SPK 32x14x6

Комплекс окрасочно сушильных камер с большой проходимостью SPK 32x14x6
Комплекс окрасочно сушильных камер с большой проходимостью SPK 32x14x6
Комплекс окрасочно сушильных камер с большой проходимостью SPK 32x14x6
Комплекс окрасочно сушильных камер с большой проходимостью SPK 32x14x6
Комплекс окрасочно сушильных камер с большой проходимостью SPK 32x14x6
Комплекс окрасочно сушильных камер с большой проходимостью SPK 32x14x6
Комплекс окрасочно сушильных камер с большой проходимостью SPK 32x14x6
Комплекс окрасочно сушильных камер с большой проходимостью SPK 32x14x6
Комплекс окрасочно сушильных камер с большой проходимостью SPK 32x14x6
Комплекс окрасочно сушильных камер с большой проходимостью SPK 32x14x6
Комплекс окрасочно сушильных камер с большой проходимостью SPK 32x14x6
Комплекс окрасочно сушильных камер с большой проходимостью SPK 32x14x6
Комплекс окрасочно сушильных камер с большой проходимостью SPK 32x14x6
Комплекс окрасочно сушильных камер с большой проходимостью SPK 32x14x6

Спецификация оборудования.

Размеры Комплекса окрасочно-сушильных камер

Внутренние

Внутренние размеры бокса

32000x14000х6500mm

16000x7000х6500mm

Внешние размеры

32310x17260x7000mm

Воздухопоток

направлен  ↓





Вытяжка.  Проходящая ч-з пол

Пол

Полнорешетчатый

Габарит канала

14924х768 mm/ на канал

Ряды решеток, шт.

5

Конструкция решеток канала

Состоит из плоских

полос, произведенных из стали, а также скрученной стальной арматуры, имеющей толщину 10 мм

Решетки

Покрыты оцинкованной сталью

Нагрузка максим., кг/м.кв

1000

Кабина

Наличие стальной конструкции

сталь

Конструкция

силовой каркас

Дверь главная

Кол-ство

6 шт.

Размеры ворот (Ш х В)

5000х5500

Материал

оцинкованная сталь

Уплотнение

Теплоизоляционной резиной

Структура окон

Нет окон

Разделение камеры

Разделяется

Стеновые панели камеры SPK

Толщина стеновых панелей, (в мм)

80





Наполнитель

Вата минеральная

Описание наполнителя

пропитан антисептиком, пожаробезопасен

Плотность заполнения, в кг/м³

112

Толщина слоя  стали

0.6мм

Сервисная дверь

Р-ры дверей (Ш * В)

800 * 2000

Число дверей, шт.

10

Вид двери

Антипаниковая система

Структура окна

Прямоугольной формы, уплотнено термоизоляционной резиной

Крыша камеры

Форма + структура

прямая, из сендвич- панелей 50 мм толщ..

Исполнение каркаса крыши

стальной силовой

Материал каркаса потолка

сталь D8

Покраска каркаса

Есть, порошковая

Панели

Минеральная вата в основе

Фильтры под потолком

Название фильтра -  SP-600G

Комплексное освещение 1000 Люкс

Свет верхний (45 град.)

104 плафона Х4 лампы = 416 ламп * 36 Вт

Материал каркаса

Сталь

Свет нижний (встроен в панели)

144 плафона Х2 лампы = 288 ламп x 18 Вт

Аварийное освещение

70 ламп

Описание притока и вытяжки. Со скоростью потока воздуха 0,23 - 0,3 м / сек

Воздушные потоки регулируются

Автоматической заслонкой

Конструкция генераторов

стальная конструкция  формы квадрата

Обшивка

из теплоизоляционных панелей – в обеих группах

Размещение генератора

На левой стороне

1. Генераторы притока, шт.

2. Кол-ство генераторов в

притоке на блок

12 генераторов



3 генератора

1. Генераторы вытяжки, шт.

2. Кол-ство генераторов в

вытяжке на блок

12 генераторов



3 генератора

Воздушный поток в притоке

Направляется ↓

Воздушный поток в вытяжке

Направляется ↑

Вентилятор притока

Описание: 2 центробежных  вентилятора  Siemens

Вентилятор вытяжки

Описание: 2 центробежных  вентилятора  Siemens

2 х 5,5 кВт - мощность

1 х 7,5кВт - мощность

Приток воздуха регулируется при помощи автоматической заслонки

Вытяжка регулируется ручной заслонкой

Общая производит-сть:      360.000 м³ в час

Производит-сть покрасочного блока:

90 000 м³ в час

Общая производ-ность:      360.000 м³ в час

Пр-ность покрасочного блока:

90 000 м³ в час

Давление 780Па.

Давление 726Па.

Очистка от окрасочного тумана кг/ час

190.0

Макс количество используемой краски кг/ час

770.0

Максимальное количество окрашиваемой поверхности м2/ч

На блок 236

На 4 блока 944

Максимальное количество сушки поверхности м2/ч

На блок 410

На 4 блока 1640

Количество окрашиваемых изделий с учетом режимов окраска 20  °C, сушка 60 °C.

м2/сутки (24 часа) с учетом погрузки, выгрузки и ТО. При работе дух маляров в покрасочном блоке и производительности

35 м2/ч/чел.

На блок 280 м2/сутки

На 4 блока 1120 м2/сутки

Из расчета 350 раб дней 392 000 м2/год





Подогрев в камере

Горелка



Газовая мод.

RIELLO S.p.A.

Количество теплообменников, шт.

12

Мощность на одну горелку



Общая мощность

70-390  кВт

60-336  Мкал/ч

                387-4 680  кВт

Расход на одну горелку

Расход на 12 горелок



8-40 Нм3/ч

61-480 Нм3/ч



Фильтрационная система

Структура фильтра притока

Основной карманный фильтр и Потолочный фильтр

Структура фильтра вытяжки

Включает: угольный, стекловолоконный фильтры

Перемещение операторов в Комплексе

Лифт площадки, шт.

8

Питание

50Гц

3 х380Вт

IP 65 - контроль технологических режимов

Упраывляется

Контроллер реле



 Режимы панели управления

Окрашивание; термостат; распыление тепловое с возрастанием, сушка до 65 - ти°С, управление временем сушки, а также выключатель питания и чрезв. остановка, выключатель освещения и  метр часов, а также индикатор отказа



Автоматическая Система пожаротушения  Буран50

Система пожаротушения порошковая и система сигнализации

Питание

1. двигателей

50Гц

3х380 Вт

2. освещения

50Гц /

220Вт

Общая мощность 37-240 кВт



Технические характеристики
Канал
Внутренние габариты камеры (ДхВхШ): 32000x14000х6500, 16000x7000х6500 (бокс)
Внешние габариты (ДхВхШ) : 32310x17260x7000
Габариты ОСК
