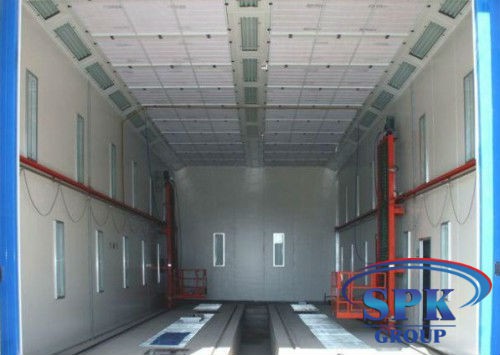

Окрасочно-сушильная камера для окраски металлоконструкций SPK 30.6.6.5 Россия

Окрасочно-сушильная камера для окраски металлоконструкций SPK 30.6.6.5 Россия
Окрасочно-сушильная камера для окраски металлоконструкций SPK 30.6.6.5 Россия

Габариты

Внутренние р-ры

30000x6000x6500mm

Внешние р-ры

30144x9646x7100mm

Поток воздуха

Направление – сверху вниз

Вытяжка

Ч/з канал

Решетки напольные

Колич-во каналов

Два канала

Размер каналов

760/27640 мм/канал

Колич-во решеток

В 2 ряда

Материал исполнения решеток

Сталь

Покрытие

Оцинковка

Максимал.усилие

500 - 800 кг/куб.м

Кабина

Конструкция

Прямая

Стальная конструкция

Есть









Въездные двери

Колич-тво дверей

2

Габариты

5000х6000 (Шир.хВыс.)

Структура дверей

Рольставни





Стенные панели в ОСК

Сэндвич-панели, выполненные из стали + теплоизоляционная пена

Толщина панели, мм

70

Структура панелей

Панель в ОСК обшивается с 2х сторон стальными пластинами, заполняется теплоизоляционной пеной

Наполнитель панелей

Минеральная вата

Толщина пластин из стали (мм)

0,476

Плотность заполнения

160 гр/м³

Структура дверных окон

Окна овальные + теплоизоляционная резина

Сервисная дверь

Колич-тво дверей

двое

Р-ры дверей

( ШхВ) 800х2000

Позиционирование

С обеих сторон

Структура окон в дверях

Окна овальные + теплоизоляционная резина

Крыша ОСК

пластины из стали с оцинковкой

Структура

Прямая

стальная конструкция

Оснащена

Конструкция потолка с закрепленными на потолке фильтрами

Каркас, произведенный из стали D8





Материал исполнения панелей крыши

Минер. вата

Потолочные фильтры

Модель фильтров SP-600 G

Система освещения в камере

Верхний свет в камере

36 плафонов* 4 лампы, всего 144 лампы *36 Вт

Каркас крепления для светильников

Отсут.

Нижний свет в камере

48 плафонов *4 лампы, в итоге 192 лампы * 36Вт

Направление света

Вертикальное



Выпрямитель

единое действие для 2х ламп





Общая мощность системы освещения

12.096Вт





Группы притока/ вытяжки в камере

Расположение генераторов

С обеих сторон

Конструкция фильтров в генераторной группе

Стальная конструкция, имеющая вид квадрата

Обшивка групп вытяжки/ притока

каркас групп вытяжки и приточных фильтров производится из панелей Rock Wool



Регулирование воздушных потоков

При помощи пневматической заслонки

Колич-во генераторных групп притока в ОСК

восемь

Кол-во генераторных групп вытяжки в ОСК

8

Направление потока воздуха в приточной группе



Направление потока воздуха в группе вытяжки



Характеристики модели вентилятора притока.

Центробежный вентилятор с двойным действием

Модель вытяжного вентилятора. Характеристики.

Центробежный вентилятор с двойным действием

Модель Siemens 4.2L

Модель вентилятора Siemens-450-H

2х4 кВт - мощность

1х5,5 кВт - мощность

Произв-ность: 200.000м³/ч

Производ-ность 124.000 м3/ч

Давление составляет 800Па.

Давление составляет 426Па. Ременной привод.

Управление притоком воздуха



Управление вытяжным потоком воздуха

При помощи ручной заслонки

Подогрев воздуха

Горелка

Газовая

Кол-во горелок

8

Модель

RS5; 1-ступенчатая

Произв-ность горелки

260 000Кал/час





Мощность

325кВт/ час

Система фильтрации

Фильтр притока

Основной фильтр, имеющий карманную форму;

Потолочный фильтр

Фильтр вытяжки

Фильтры: стекловолоконный и угольный

Система контроля

Управление

Реле







 Панель управления

Режимы: окрашивание; температурное распыление с возрастанием; сушка; регулировка периода сушки;

Выключатель освещения; метр часов, термостат;; выключатель питания; индикатор отказа чрезвычайная остановка и температурный ограничитель.

Питание

Эл/питание двигателя

3х380вольт 50 Гц

Питание освещения

220вольт 50Гц

Общая мощ-сть 124 кВт

Технические характеристики
Канал
Внутренние габариты камеры (ДхВхШ): 30000x6000x6500
Внешние габариты (ДхВхШ) : 30144x9646x7100
Габариты ОСК
