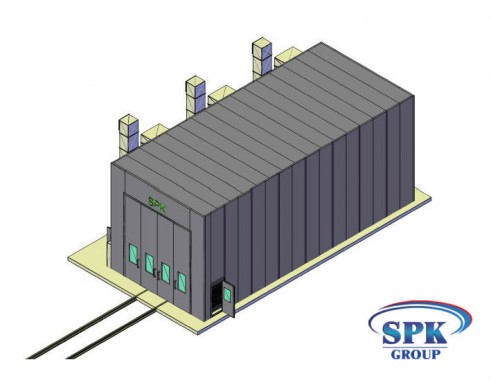

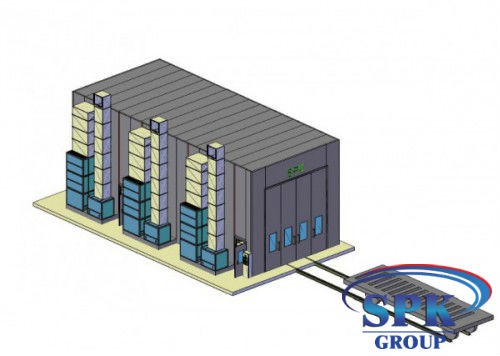

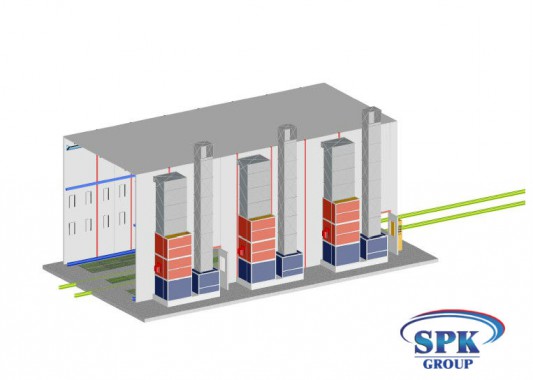

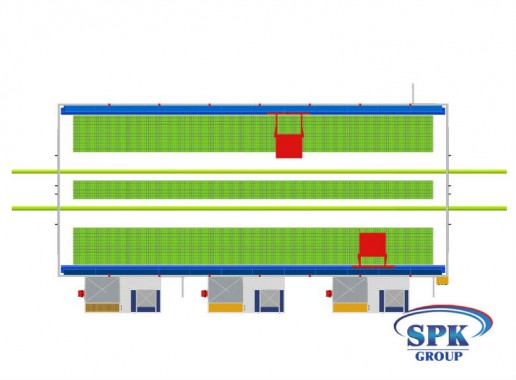

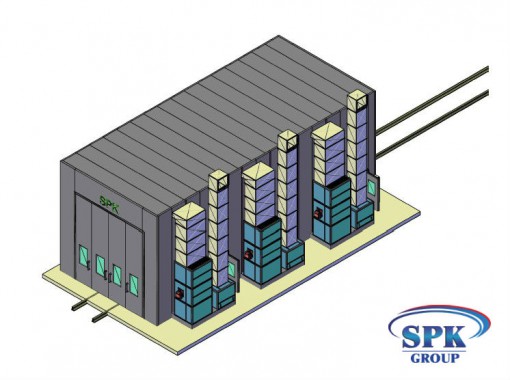

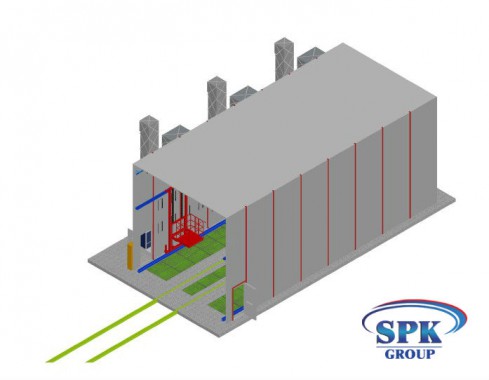

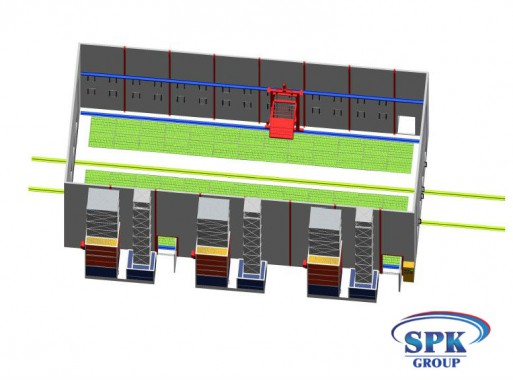

Окрасочно сушильная камера для сварных металлоконструкций с тележкой SPK 16x7x6

Окрасочно сушильная камера для сварных металлоконструкций с тележкой SPK 16x7x6
Окрасочно сушильная камера для сварных металлоконструкций с тележкой SPK 16x7x6
Окрасочно сушильная камера для сварных металлоконструкций с тележкой SPK 16x7x6
Окрасочно сушильная камера для сварных металлоконструкций с тележкой SPK 16x7x6
Окрасочно сушильная камера для сварных металлоконструкций с тележкой SPK 16x7x6
Окрасочно сушильная камера для сварных металлоконструкций с тележкой SPK 16x7x6
Окрасочно сушильная камера для сварных металлоконструкций с тележкой SPK 16x7x6
Окрасочно сушильная камера для сварных металлоконструкций с тележкой SPK 16x7x6
Окрасочно сушильная камера для сварных металлоконструкций с тележкой SPK 16x7x6
Окрасочно сушильная камера для сварных металлоконструкций с тележкой SPK 16x7x6
Окрасочно сушильная камера для сварных металлоконструкций с тележкой SPK 16x7x6
Окрасочно сушильная камера для сварных металлоконструкций с тележкой SPK 16x7x6
Окрасочно сушильная камера для сварных металлоконструкций с тележкой SPK 16x7x6
Окрасочно сушильная камера для сварных металлоконструкций с тележкой SPK 16x7x6

Размеры камеры покраски

Внутрен. размеры, мм

16000x7000х6500

Внеш. размеры, мм

16210x8660x7000

Вытяжка

через пол

Воздух в камере направлен

Вытяжка

Количество каналов

Пол полнорешетчатый

Число решеток

5 рядов

Размер канала

14924 х 768 mm/ каждый канал

Решетки

-плоские полосы

-скрученная арматура, стальная

Покрытие

оцинкованное

Максимальное усилие, кг/ м.кв

1000

Кабина

Каркас кабины

силовой

Стальная конструкция

+

Основная дверь камеры SPK

Размер ворот

5000х 5500 (Шх В)

Кол-во, шт.

Две двери

Материал двери

оцинкованная сталь

Окна

-

Разделение камеры

да

Уплотнение

Резина теплоизоляционная

Панели стеновые

Слой стали в панелях

0.6мм

Толщина панели

80мм

Наполнитель

Минеральная вата

Описание наполнителя

Пропитан антисептиком, пожароустойчивый

Плот-сть заполнения, в кг / куб.м

112.0

Сервисная дверь в малярной камере SPK

Число, шт.

три

Р-ры дверей, в mm

 (Ш хВ)

800 * 2000

Вид

выхлопная

Окна

Прямоугольное окно + уплотнитель термоизоляционная резина

Крыша SPK

Исполнение крыши

Сэндвич-панели 50мм, крыша прямая

Покрытие каркаса

Покрывается порошковой окраской

Конструкция потолка, где закрепляются фильтры

В основе каркаса сталь D8

Каркас

Каркас стальной силовой

Материал панели крыши

Минерал. вата

Фильтры на потолке

Модель фильтров SP - 600 G

Свет в камере SPK

Освещение верхнее (45 °)

20 плафонов, четыре лампы  в каждом = 80 ламп мощ. по 36 Вт

Исполнение каркаса, где крепятся светильники

Сталь

Освещение нижнее (в панелях)

54 плафона, 2 лампы в каждом = 108 ламп мощ. по 18Вт

Выпрямитель

На две лампы – одно действие

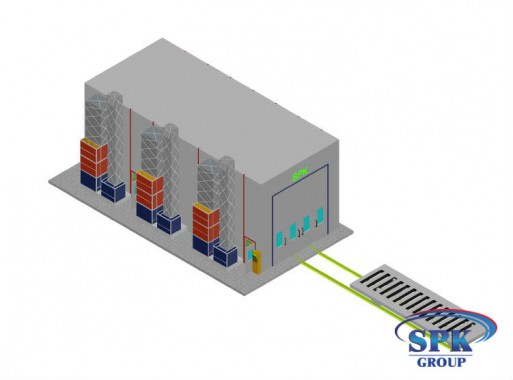

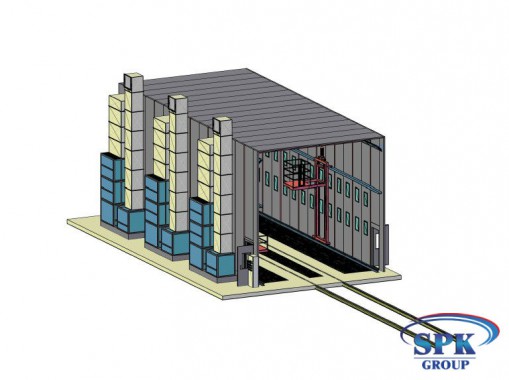

Характеристики приточной/ вытяжной групп. При скорости потока воздуха 0,23 - 0,3 метров/сек

Материал конструкции

Сталь

Управление воздушными массами

автоматической заслонкой

Обшивка групп

Каркас из теплоизоляционных панелей

Дислокация генератора

Слева

Генераторы притока, шт.

три

Генераторы вытяжки

три

Поток воздуха притока

Поток воздуха вытяжки

Вентилятор притока

-центробежный Siemens, с двойным действием

Вентилятор группы вытяжки

- центробежный Siemens, с двойным действием

2 х 5 кВт

1 * 6,5 кВт

Производительность:      94 360 м³/час

Производительность:    93 500 м³/час

Давление 760 Па.

Давление 730 Па.

Управление притоком

Автоматическая заслонка

Регулировка вытяжки

Ручная заслонка

Очистка от окрасочного тумана кг/ч

86

Макс количество используемой краски кг/ч

310

Максимальное количество окрашиваемой поверхности м2/ч

352



Максимальное количество сушки поверхности м2/ч

На блок 310



Количество окрашиваемых изделий с учетом режимов окраска 20  °C, сушка 60 °C.

м2/сутки (24 часа) с учетом погрузки, выгрузки и ТО. При работе дух маляров в покрасочном блоке и производительности

35 м2/ч/чел.

На блок 385 м2 /сутки 2 маляра

Из расчета 350 раб дней 392 000 м2 /год





Тепловая система в камере SPK

Вид горелки







  Газовая горелка

Колич-во теплообменников



3 шт.

Фильтрация

Система фильтра притока

Главный карманный фильтр + Потолочный

Конструкция фильтра вытяжки

Включает: 1. Стекловолоконный и 2.  угольный фильтр

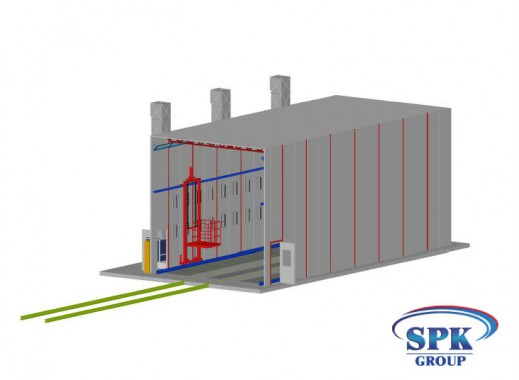

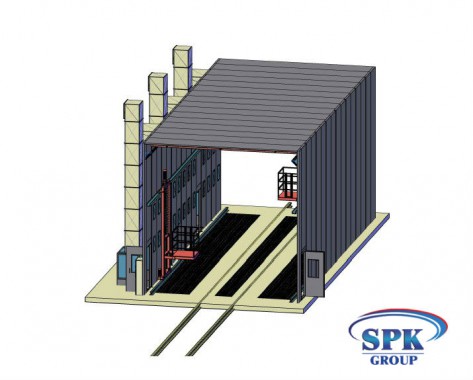

Система передвижения маляров в покрасочной камере

Кол-во лифт площадок, шт.

2 шт.

Питание системы

3*380 Вт

50 Гц

IP65 Контроль технологических режимов

Управляется

С исп. Реле

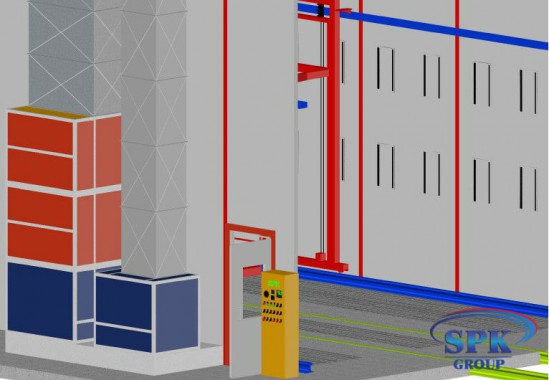

 Управляющая панель

Запускает: окрашивание, тепловое распыление с ; сушку до 65°С с регуляцией времени, метр часов и выключатели питания и освещения; чрезвычайную остановку и индикатор отказа; термостат



Питание

- двигателей, Вт/Гц

3* 380 /

50

Питание освещения, Вт/Гц

220/

50

Общая мощность 54кВт

Технические характеристики
Канал

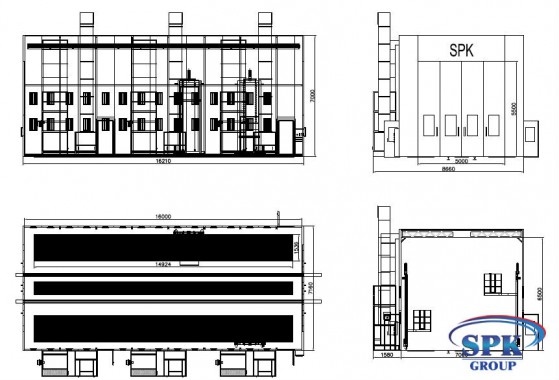

Внутренние габариты камеры (ДхВхШ): 16000x7000х6500
Внешние габариты (ДхВхШ) : 16210x8660x7000
Габариты ОСК
