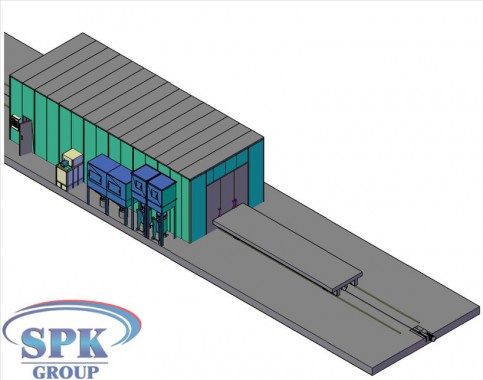

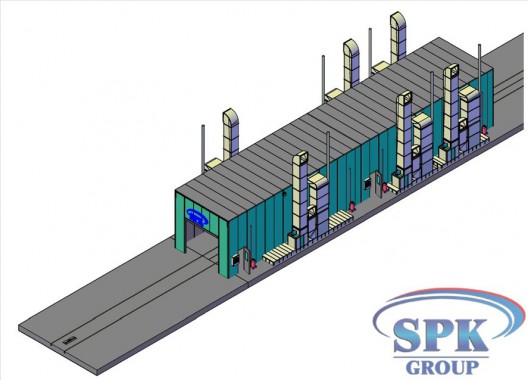

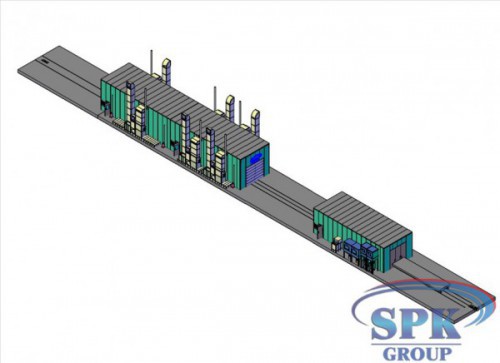

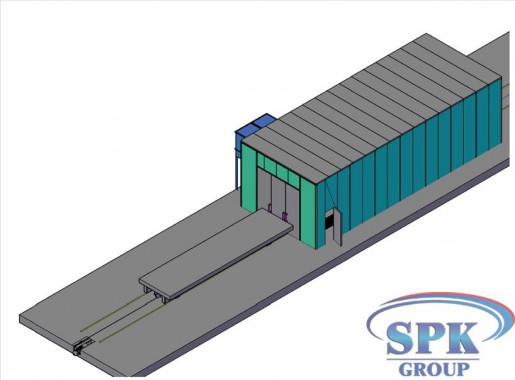

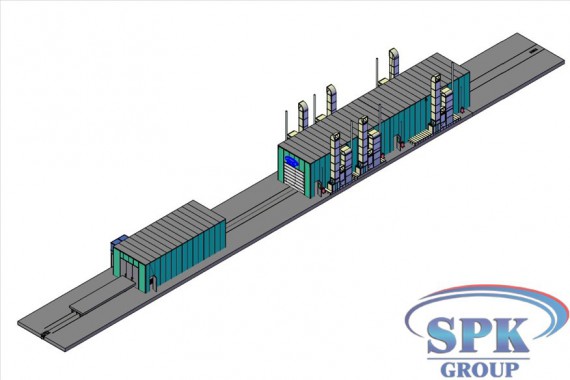

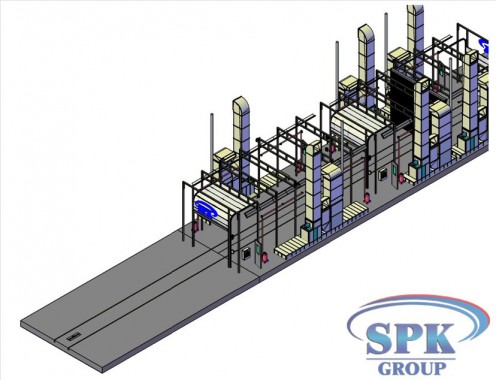

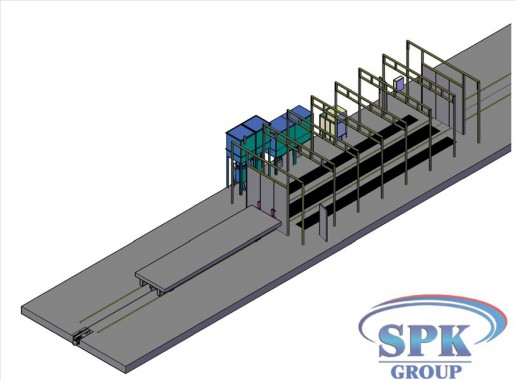

Окрасочно-сушильный комплекс для металлоконструкций проходного типа SPK-30.6.5
1. Спецификация оборудования Камера Покрасочно-сушильная и Камера грунтования деталей.
Общие параметры | |||||
Число секций | 1 | ||||
Размеры внутренние (ДШВ): | 30000х6000х5000 mm | Внешние размеры: | 30120x8720x5660 mm | ||
Направление воздушных масс | Нисходящие сверху | Расположение вытяжки | Ч-з стены | ||
Параметры вытяжки | |||||
Количество каналов | 2 шт. | Размер I-го канала (ДШ) | 9000х700 mm | ||
Число решеток | 2 ряда
| Описание решеток | Из пластика плоские | ||
Покрытие решеток | Пластик | Максимальное значение нагрузки | - | ||
Характеристики кабины | |||||
Описание каркаса | Каркас силовой | Стальное исполнение конструкции | ++ | ||
Параметры главной двери | |||||
Тип двери | Ворота подъемно-секционные | ||||
Количество | 2 двери | Просвет ворот | 4.000*4.500 (ШВ) | ||
Материал | Алюминий | ||||
Структура окон | окно вертикальное в каждой ламели | Уплотнение | Резина теплоизоляционная | ||
Параметры панелей стен | |||||
Толщина панели (в mm) | 50 | Толщина стали (mm) | 0,6 | ||
Характеристика наполнителя в панели | Состоит из минеральной ваты, которая производится на основе базальтового волокна
| Св-ва наполнителя | Пропитывается антисептиком, не горит | ||
Значение плотности (в кг/м³) | 32 | ||||
Описание сервисной двери | |||||
II сервисных двери | Размеры | 800х2000 (ШВ) | |||
Расположение | На обеих сторонах | Структура окна | Теплоизоляционная резина в качестве прокладки | ||
Параметры крыши | |||||
Характеристика | Сендвич-панели в основе крыши, имеющей прямую форму | Конструкция стальная | Силовой каркас стальной | ||
Материал панели | Минерал. вата на основе базальтового волокна
| Фильтры потолка | Наимен. SP-600G | ||
Освещение 710-1000 Люкс | |||||
Конструкция верхнего света (угол 45 градусов) | По периметру 20 плафонов* 4 лампы
| Конструкция нижний свет (встраивается в нижние панели) | 20 плафонов* 2 лампы | ||
Материал каркаса, на котором устанавливаются светильники | Каркас стальной | ||||
Приточно-вытяжной блок при значении воздухообмена до 120 крат/ час | |||||
Размещение генератора относ. камеры | По правой и по левой сторонам | Конструкция генераторной группы | Конструкция в форме квадрата, из стали | ||
Обшивка | стальной лист | Регулирование потоков воздуха | Заслонкой автоматической | ||
В притоке | 2 генератора | В вытяжке | 2 генератора | ||
В притоке | Воздух направляется вниз | В вытяжке | Воздух направляется снизу вверх |
Описание вентилятора притока | Мощность данного вентилятора (кВт) - 7.5 | Описание вентилятора вытяжки | Мощность данного вентилятора (кВт) - 7.5 |
Взрыво-и и искрозащита (ЕХ) Siemens | Взрыво-и и искрозащита (ЕХ) Siemens | ||
Производительность: 50.000 куб м/ час | Производительность: 50.000 куб м/ ч | ||
Значение давления (Па) 760 | Значение давления (в Па) 731. С приводом ременным. | ||
Регуляция воздуха | Автоматическая заслонка | Регуляция воздуха | Оборудуется ручной заслонкой |
Система подогрева камеры | |||
Возможные элементы системы подогрева ОСК | Горелки дизельная и газовая, пар, вода и электронагрев | Количество теплообменников | 2 теплообменника |
Наименование дизельных горелок | R5 и R5G | Производительность | 440 кВт |
Параметры теплообменника | Мультицикл с антивзрывчатым отверстием | ||
Значение мощ-сти (без рекуператора) | 440кВт | Значение мощ-сти с рекуператором | 320 кВт |
Фильтрационная система | |||
Параметры приточного фильтра | Карманчатый главный фильтр и фильтр потолочный | Параметры фильтра вытяжки | Угольный и стекловолоконный
|
IP 65 контроль и регулирование технологических режимов | |||
Управляющая панели | Режим окрашивания, режим нарастающего распыления, режим сушки до 70-ти град., переключатели: индикатор отказа, термостат, часовой метр, аварийная остановка, выключатели: питания и освещения, | ||
Управляющий элемент | Контроллер реле |
Электропитание | |||
- двигателя | 3*380 Вт и 50 Гц | - освещения | 220 Вт / 50 Гц |
Совокупная мощность 34 кВт |
2. Спецификация оборудования Камера дробеструйная.
Общие характеристики | ||||||

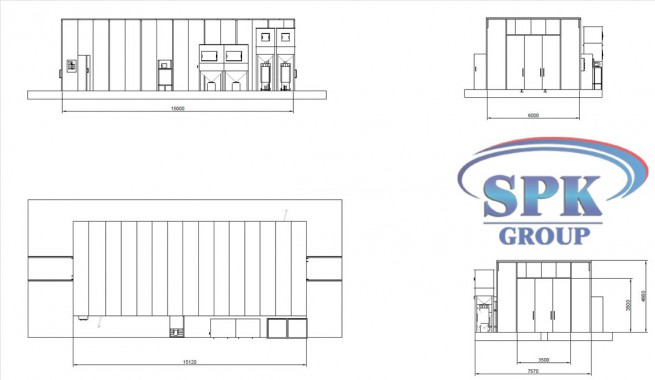

Внутренние размеры (mm) | 14.000x6.000х5.000 (mm) | Внешние размеры (mm) | 14.240x8.240x5.400 | |||
Направление воздушных масс | Нисходящие сверху | Вытяжка | Через пол | |||
Параметры вытяжки | ||||||
Количество каналов | 3 шт.
| Размер I канала
| 12.000 х 770 mm
| |||
Число рядов | 3 ряда | Исполнение решеток | стальная скрученная арматура и стальные плоские полосы | |||
Покрытие решеток | Решетки оцинкованные | Нагрузка максимальная (в кг/м.кв) | 1.000 | |||
Характеристики кабины | ||||||
В основе конструкции | каркас силовой
| Наличие стальной конструкции
| ++
| |||
Параметры основной двери | ||||||
Количество | II шт. | Размеры (ШВ) | 4.000* 4.500 | |||
Материал | Сталь оцинкованная | Разделение | - | |||
Окна | нет | Уплотнение двери | резина с теплоизоляцией | |||
Защита стен от дроби | покрытие резиновое | |||||
Характеристики панелей стен | ||||||
Толщина (mm) | 80 | Толщина стали (mm) | 0.6 | |||
Наполнитель панели | Вата минеральная | Свойства наполнителя | Не горит и пропитывается антисептиком, | |||
Плотность заполнения | 32 кг/м3 | Материал укрытия | дробезащитный | |||
Параметры сервисной двери | ||||||
Число дверей | 2 шт. | Габариты дверей | 800х2000 (ШВ) | |||
Тип | выхлопная | Структура | Герметичная дверь, имеется укрытие из резины | |||
Параметры крыши | ||||||
Структура | Выполнена из сендвич-панелей 50 mm. Прямая форма | Конструкция | Каркас силовой стальной | |||
Конструкция потолка | Каркас стальной | Покрытие каркаса | ++ | |||
Панели крыши | Заполняются минеральной ватой | |||||
Осветительная система | ||||||
Характеристика верхнего света | 18 плафонов | Конструкция | Стальной каркас | |||
Защита от дроби | стекло специализированное | Проводка | металлорукав | |||
Система подготовки и нагрева воздуха | ||||||
Положение генератора | Слева | Параметры генераторной группы | Квадратная конструкция, материал - сталь | |||
Обшивка | Теплоизоляционные панели в основе каркаса
| Регулирование потоков воздуха | Заслонкой автоматической | |||
Генераторы притока | 1 | Генераторы вытяжки | 1 | |||
В приточной группе | Воздух направлен сверху вниз | В вытяжке | Воздух направлен снизу вверх | |||
Характеристика центробежного двойного вентилятора | Мощность - 2* 5.5 кВт | Описание двойного центробежного вентилятора | Мощность - 1х8,5кВт | |||
Марка Siemens D | Марка Siemens D | |||||
Значение производительности: 24 тыс м³/час | Значение производительности: 24 тыс м³/час | |||||
Давление (Па) 780 | Давление (Па) 726. Привод ременной. | |||||
Управление притоком воздуха | Автоматическая заслонка | Регулирование вытяжного потока воздуха | Оборудуется ручной заслонкой | |||
Отопительная система | ||||||
Элементы системы | Электричество и дизельная горелка и | Количество 1 шт. | 1 шт. теплообменников | |||
Наименование горелок | R5 | Производительность горелки | 260 кВт | |||
Структура теплообменника | Мультицикл с антивзрывчатым отверстием | |||||
Параметры фильтрационной системы | ||||||
Фильтр притока | В составе входят: потолочный и основной фильтр карманчатый
| Фильтр вытяжки | Угольный + стекловолоконный | |||
Регенерация дроби | ||||||
Аппарат для регенерации | сепаратор DBS-200, имеющий вентили дистанционного управления | Схема подачи дроби | 2 шт - DBS-200 Напорные рукава с диаметром 32мм и сопло вентури 8 мм Ø | |||
Рабочее значение давления (бар) | 6-9 | Автоматика управления | контроллер | |||
Фильтрация дроби | Объем накопительного бункера - 200 л, снабжается фильтровальным ситом. Ячейки сита 2мм. | |||||
Параметры системы сбора дроби | ||||||
Описание скребкового пола | Пол скребковый, оснащается грейферными скребками. Высота пола 180мм, Вдоль стен линейка сбора абразива. Решетчатый настил пола. Привод скребков пневматический (на каждую из линеек). | |||||
Управление пневмоприводами | Управление происходит в автоматическом режиме при помощи контроллера |
Электропитание | |||
- двигателя | 3х380Вт 50 Гц | - освещения | 220Вт / 50 Гц |
Совокупная мощность 34 кВт |

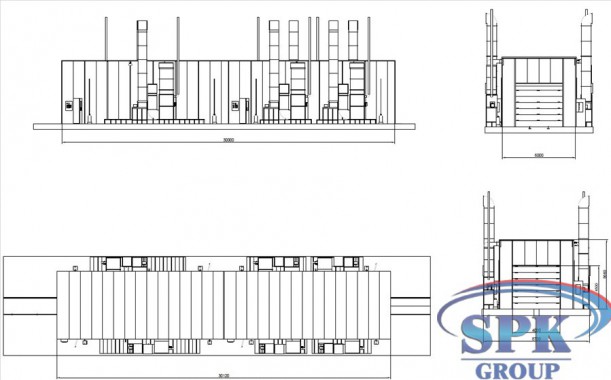

Внутренние габариты камеры (ДхВхШ): 30000х6000х5000
Внешние габариты (ДхВхШ) : 30120x8720x5660
Габариты ОСК
