Тупиковая окрасочно-сушильная камера для металлоконструкций SPK-15.5.4

Обзор и назначение промышленной окрасочно-сушильной камеры SPK-SCB-15.5.4

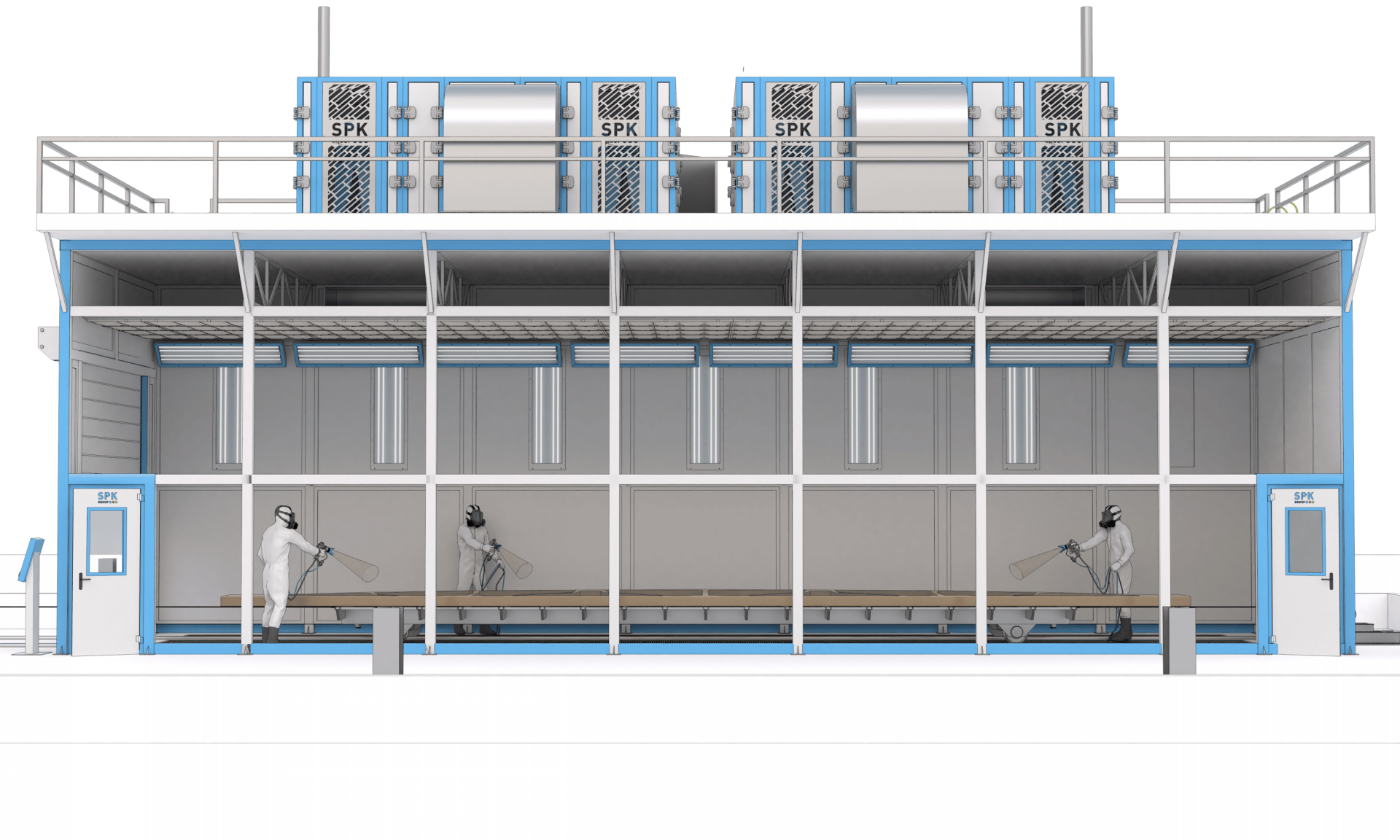

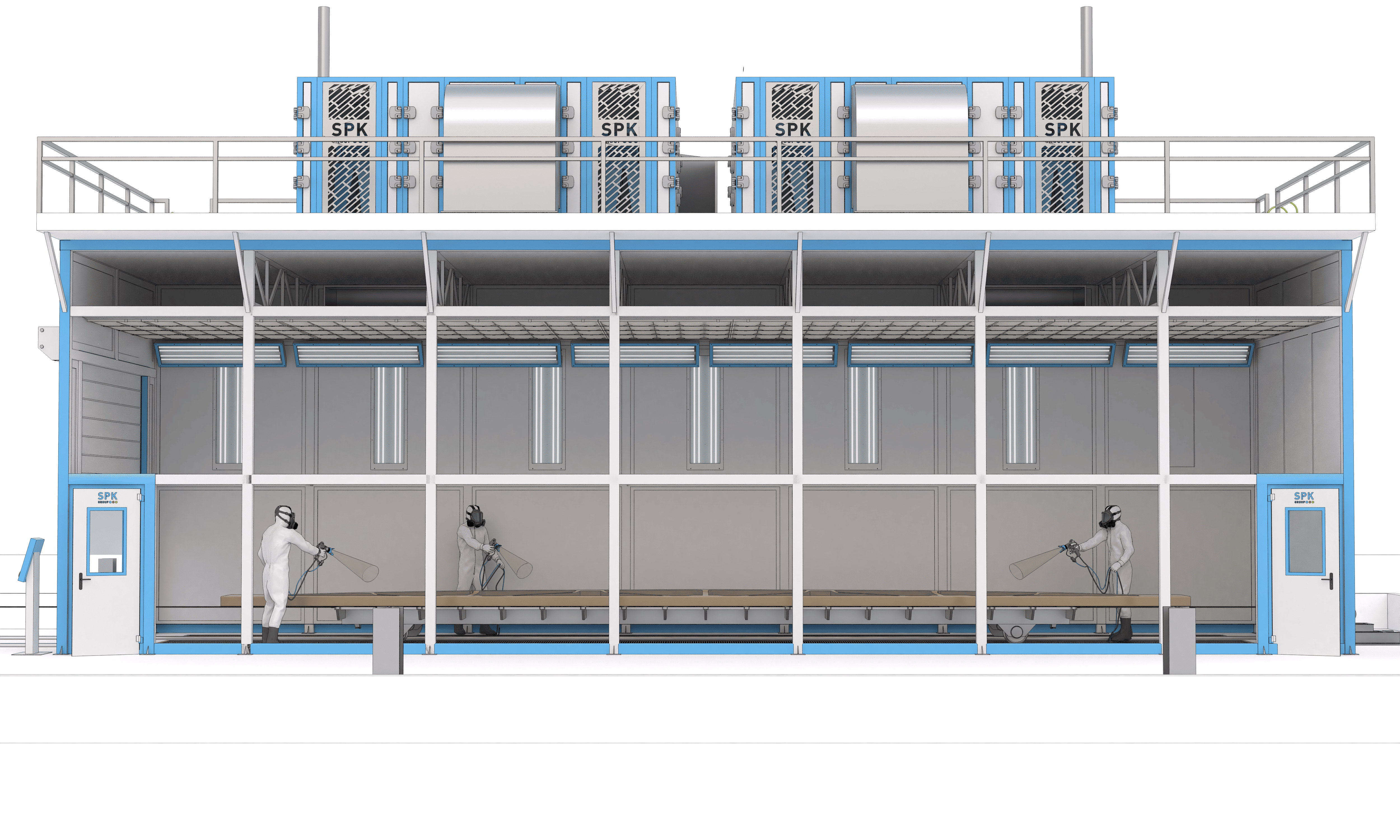

Индустриальная окрасочно-сушильная камера (ОСК) тупиковой конфигурации SPK-SCB-15.5.4 разработана для выполнения полного цикла технологических операций: от подготовки поверхностей крупногабаритных объектов до нанесения лакокрасочных материалов (ЛКМ) и последующей термической сушки покрытий.

Внутри рабочей зоны создается ламинарный, направленный строго сверху вниз поток предварительно нагретого и прошедшего тонкую очистку воздуха. Модель оснащена современной системой сухой фильтрации, которая эффективно улавливает аэрозоль и остатки краски. Это технологическое решение гарантирует безупречное качество финишного покрытия и освобождает предприятие от необходимости проектирования, строительства и обслуживания сложных водных очистных сооружений.

Технические характеристики камеры и параметры обрабатываемых грузов

Оборудование спроектировано для работы со сложными, тяжеловесными и нестандартными металлоконструкциями.

Эксплуатационные лимиты для изделий:

• Назначение: обработка массивных металлоконструкций.

• Предельные габариты деталей (ДхШхВ): 12000х2500х300 мм.

• Максимальная масса одного изделия: 5 000 кг.

• Расчетная площадь окрашивания (на 1 единицу): 68.7 м².

Габаритные размеры ОСК (внутреннее пространство):

• Длина: 15 м.

• Ширина: 4.5 м.

• Высота: 4 м.

Конструктивное исполнение, теплоизоляция и безопасность корпуса

Основой конструкции является жесткий несущий силовой каркас внутреннего базирования, устойчивый к статическим нагрузкам и агрессивным факторам среды.

• Материал стен: Камера собрана из энергоэффективных сэндвич-панелей толщиной 80 мм различных типоразмеров.

• Простота обслуживания: Гладкие внутренние поверхности стен и потолка легко поддаются очистке от технологических загрязнений, опыла ЛКМ и порошковых составов. Для продления срока службы панелей допускается нанесение жидких смываемых покрытий или оклейка специализированными защитными пленками.

• Климатическая категория: Модификация УХЛ4 предусматривает монтаж и эксплуатацию оборудования исключительно внутри отапливаемых производственных помещений.

• Взрывозащита: В соответствии со строгими нормами безопасности, все критические компоненты системы (включая вентиляторы, двигатели и светотехническое оборудование) выполнены во взрывобезопасном исполнении.

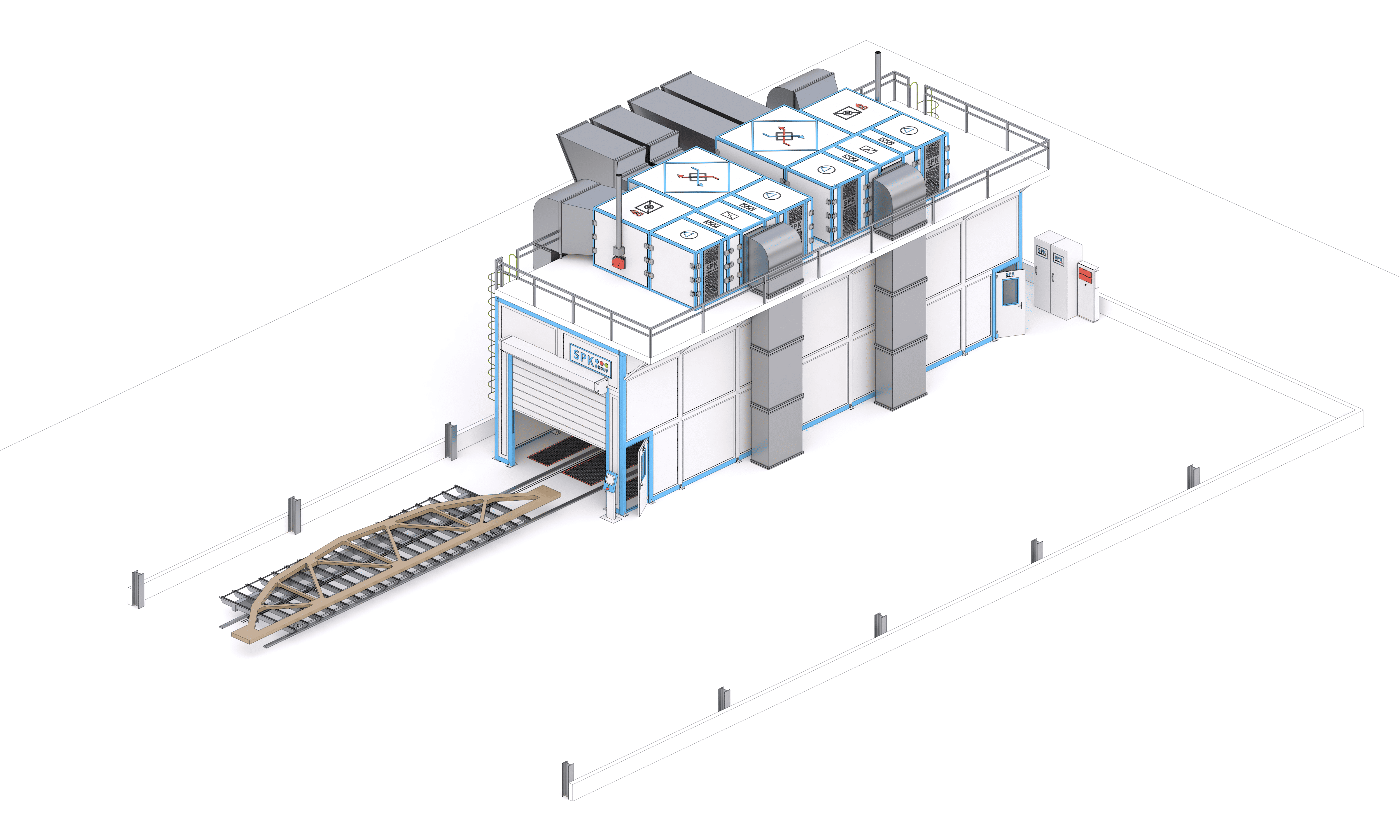

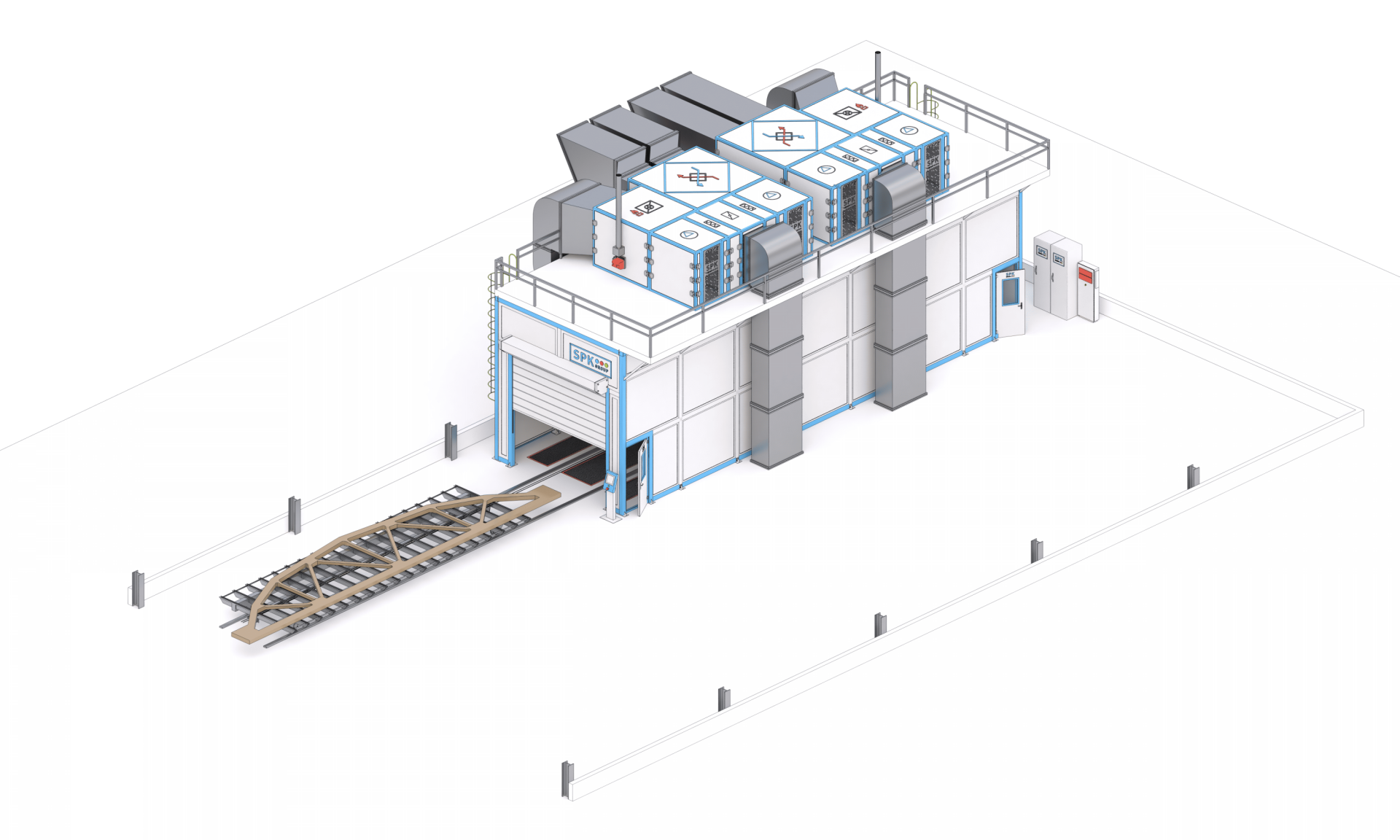

Входная группа: ворота и эвакуационные двери

Поскольку комплекс имеет тупиковую логистику движения грузов, погрузочно-разгрузочные операции осуществляются через один портал.

• Основной въездной проем: Оснащен автоматическими рулонными воротами из ПВХ, расположенными в торцевой части ОСК. Полотно ворот обладает высокой термостойкостью, невосприимчиво к воздействию органических растворителей, имеет надежный слой теплоизоляции и практически не требует эксплуатационных расходов.

• Сервисные двери (2 шт.): Интегрированы в корпус для обеспечения персонала путями экстренной эвакуации. Конструкция дверей гарантирует мягкое закрытие, плотное прилегание уплотнителей и абсолютную герметичность кабины во всех рабочих режимах, а также в случае активации автоматической системы пожаротушения. Каждая дверь укомплектована световым сигнализатором (красной лампой) на случай ЧП.

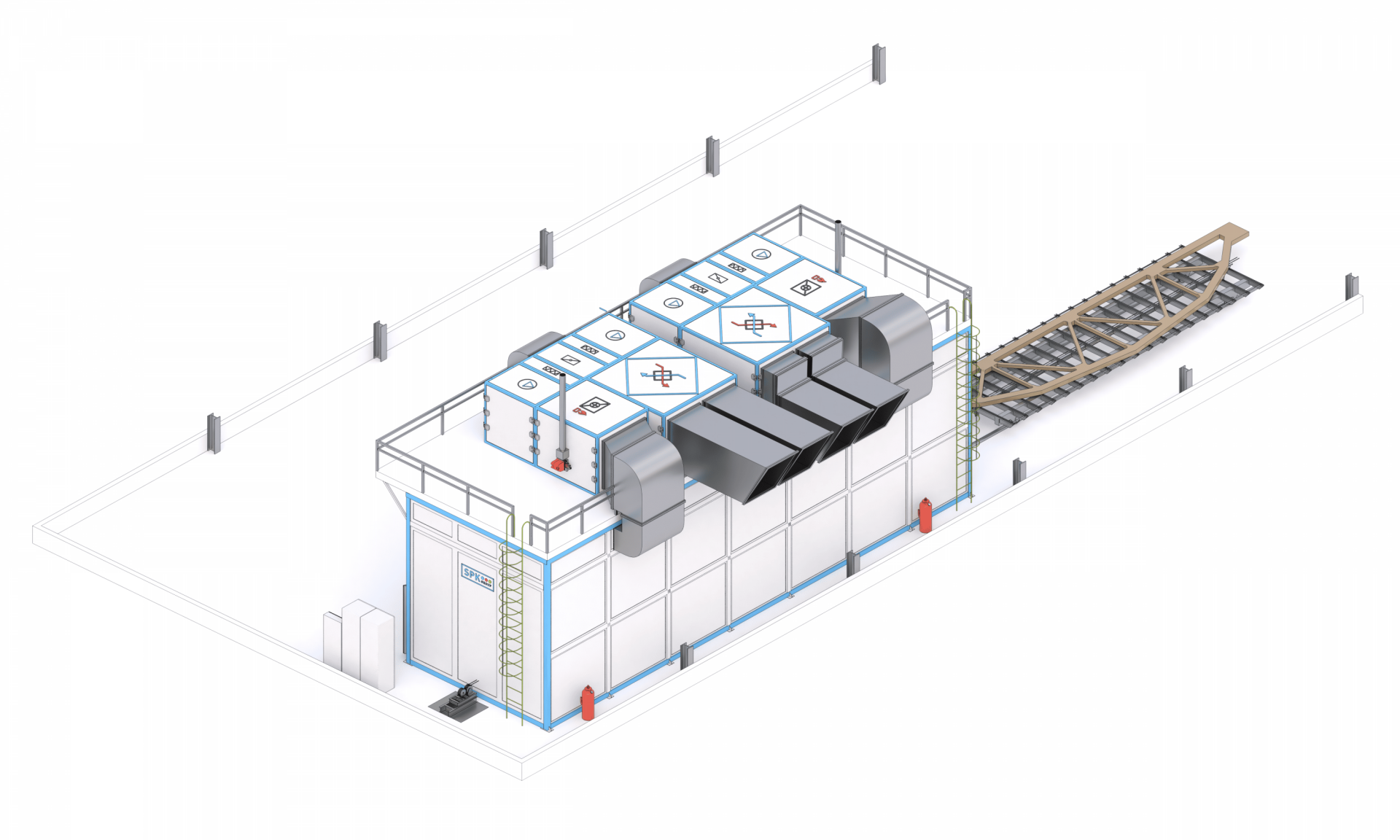

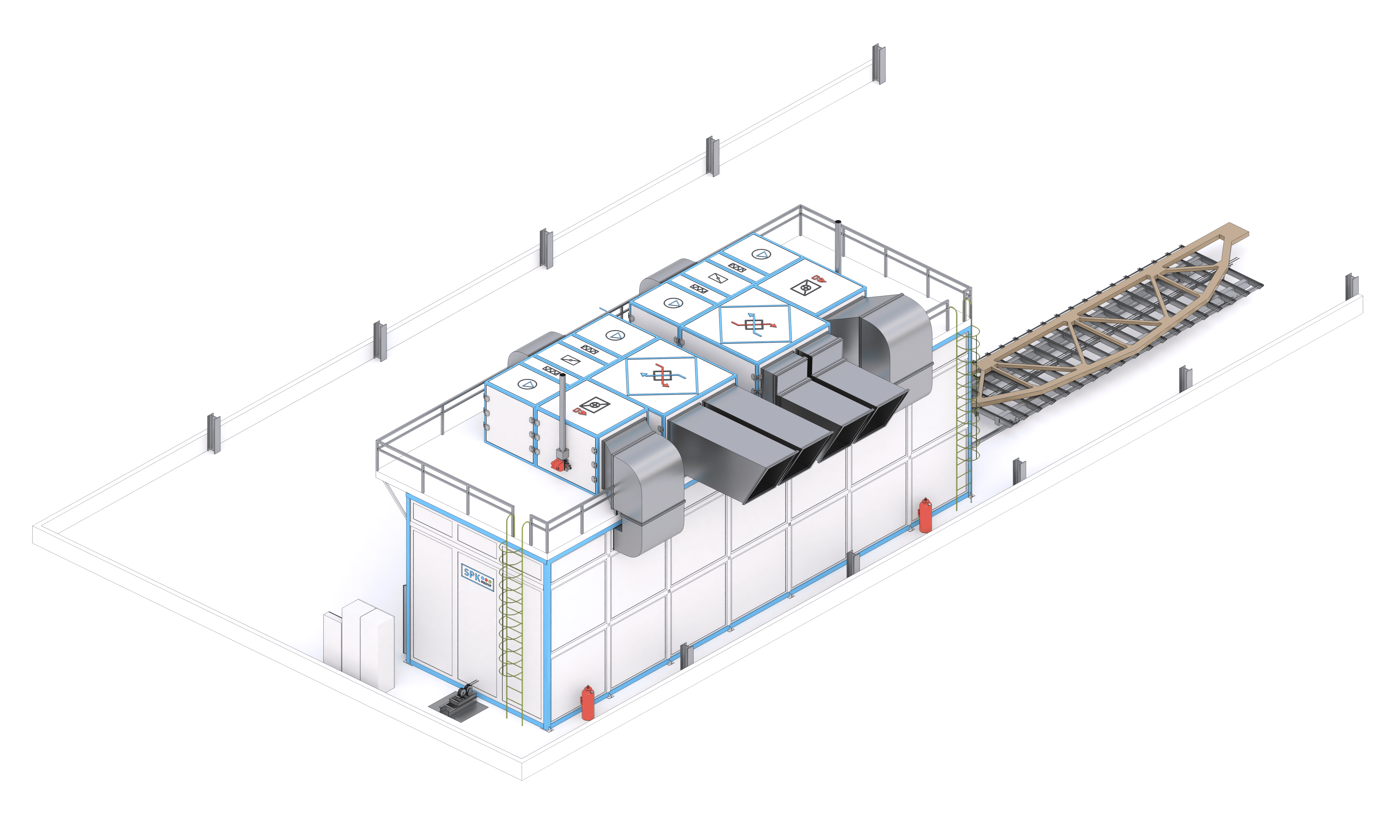

Вентиляционная система и организация воздухообмена

Равномерное распределение воздушных масс по всему объему кабины исключает образование «мертвых» зон:

1. Приточная линия: Воздух подается в потолочную камеру статического давления (пленум), откуда через высокоэффективные потолочные фильтры тонкой очистки вертикально спускается на деталь.

2. Вытяжной контур: Загрязненный воздух удаляется через специализированные напольные каналы.

3. Силовые блоки: Стабильную циркуляцию обеспечивают два приточно-вытяжных модуля SPK-VU-23.

4. Управление приводами: Все электродвигатели вентиляционных агрегатов штатно подключены к частотным преобразователям. Это защищает оборудование от токовых перегрузок и позволяет плавно регулировать степень разрежения воздуха внутри камеры.

Газовый обогрев и характеристики теплогенератора

Тепловая энергия для поддержания температурных режимов окраски и полимеризации вырабатывается за счет сжигания природного газа.

Вентиляционные модули ОСК поставляются в максимальной готовности и включают:

• Индивидуальный газовый теплообменник из высоколегированной нержавеющей стали.

• Промышленную газовую горелку с автоматикой управления.

• Защитно-регулирующий газовый мультиблок.

⚠️ Важно для заказчика: Проектирование, согласование и монтаж внешней газовой магистрали от точки подключения до мультиблока горелки осуществляются силами и за счет покупателя.

Профессиональное взрывозащищенное освещение

Для обеспечения точного визуального контроля малярных работ в камере реализована двухъярусная осветительная сеть на базе высоконадежных приборов с повышенной светоотдачей.

Такая схема расположения взрывозащищенной светотехники полностью исключает появление глубоких теней и бликов, обеспечивая идеальные условия для контроля равномерности и толщины наносимого слоя ЛКМ.
