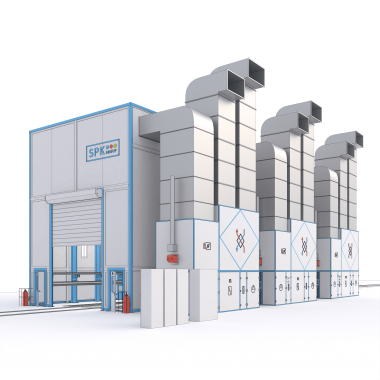

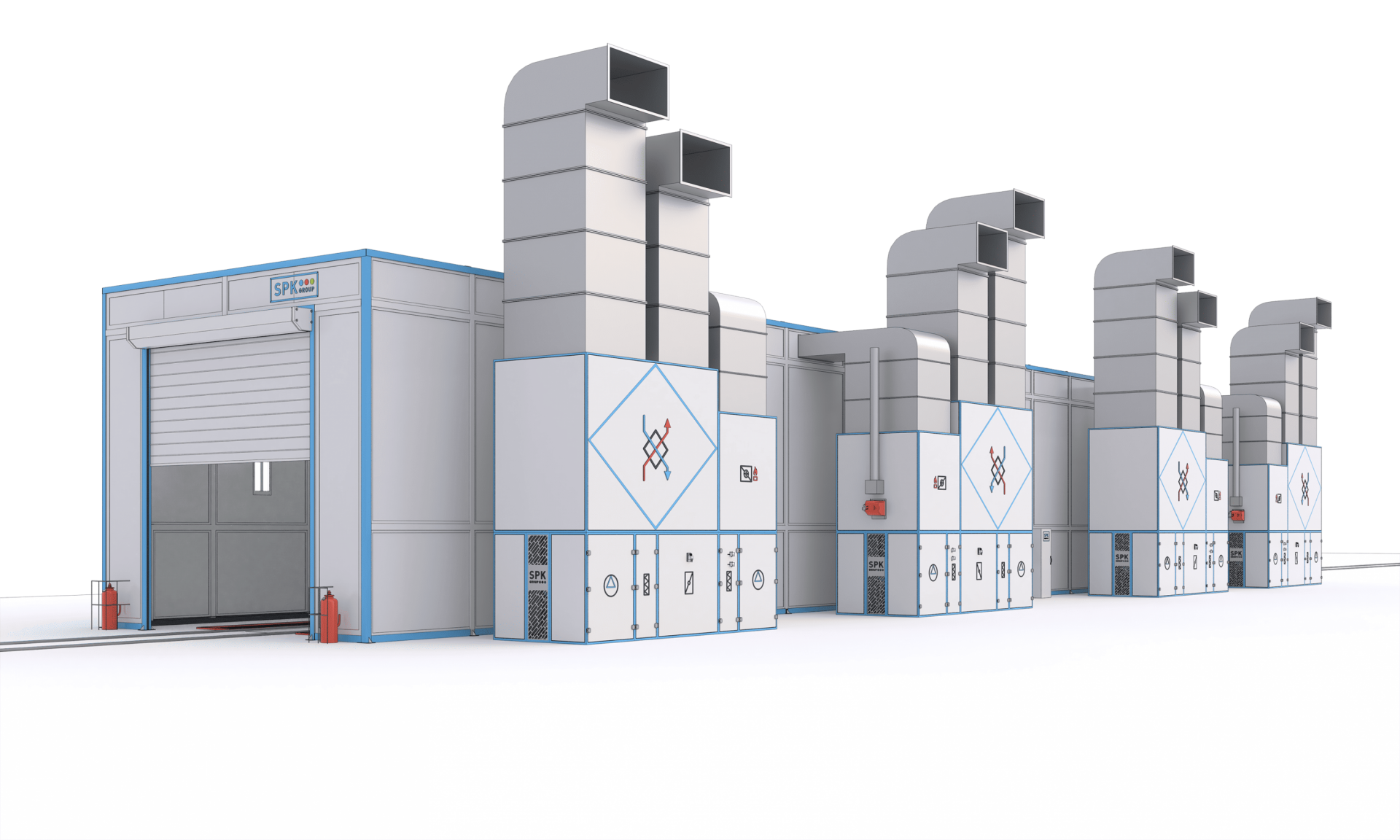

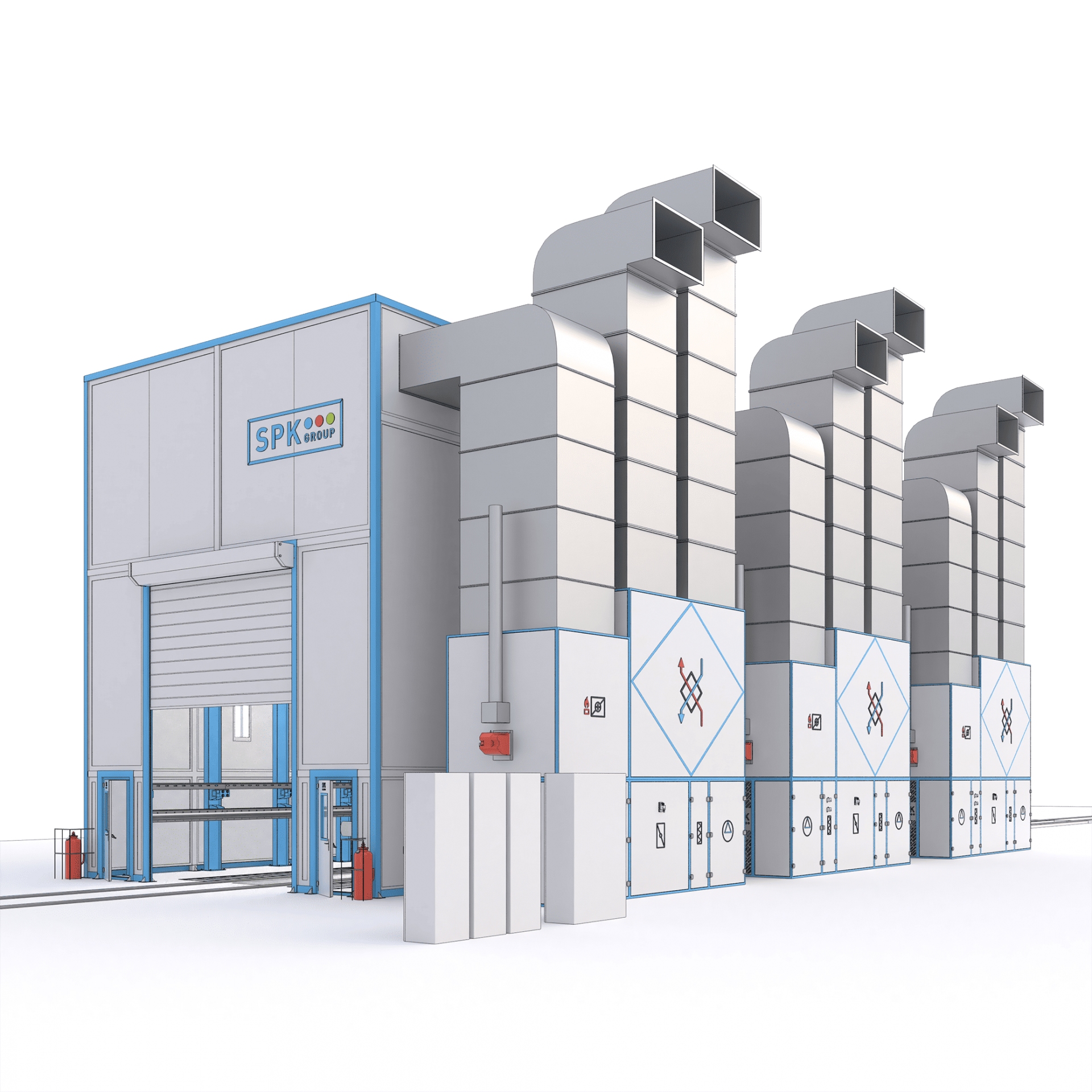

Роботизированная дробеструйная камера SPK-SBB-25.8.10

Роботизированный дробеструйный комплекс SPK-SBB-25.8.10: подробный технический обзор

Роботизированный комплекс SPK-SBB-25.8.10 представляет собой высокотехнологичное промышленное решение, спроектированное для автоматической и ручной абразивоструйной обработки наружных и внутренних поверхностей крупногабаритных грузовых вагонов и стальных кузовов.

Основная задача комплекса — эффективная очистка металлоконструкций от окалины, ржавчины и других окислов, а также создание оптимального микрорельефа (шероховатости) для последующего нанесения лакокрасочных покрытий в строгом соответствии со стандартом Sa 2 ½.

Режим работы и производительность оборудования

Комплекс адаптирован для интенсивной эксплуатации в условиях крупносерийного производства и имеет следующие расчетные параметры:

• Годовой фонд рабочего времени: 4 074 часа.

• Сменность: 2 смены по 8 часов.

• Коэффициент использования оборудования (КИО): 0,85.

• Годовой объем обработки: 1 000 кузовов.

• Суммарная площадь обработки: 450 000 м²/год.

Режимы работы дробеструйного комплекса

Система поддерживает гибкую организацию производственного цикла благодаря двум режимам работы:

1. Автоматический режим. Очистка выполняется портальным абразивоструйным роботом по заданной управляющей программе без прямого участия человека.

2. Ручной режим. Внутри камеры оборудованы 2 стационарных поста для ручной доработки или автономной очистки операторами.

⚠️ Безопасность: Для исключения производственного травматизма система управления оснащена аппаратной блокировкой. Она полностью исключает возможность запуска автоматического цикла робота, если в камере активированы посты ручной обработки.

Характеристики обрабатываемых изделий

Комплекс является универсальным и позволяет подготавливать грузовые вагоны различной конфигурации: полувагоны, платформы, вагоны-хопперы для сыпучих грузов и др.

• Максимальные габариты изделия (ДхШхВ): 19 750 × 3 296 × 4 908 мм.

• Максимальная масса кузова: 28 тонн.

• Толщина обрабатываемого металла: от 3 до 30 мм.

• Материал изделий: конструкционная низколегированная сталь 09Г2С.

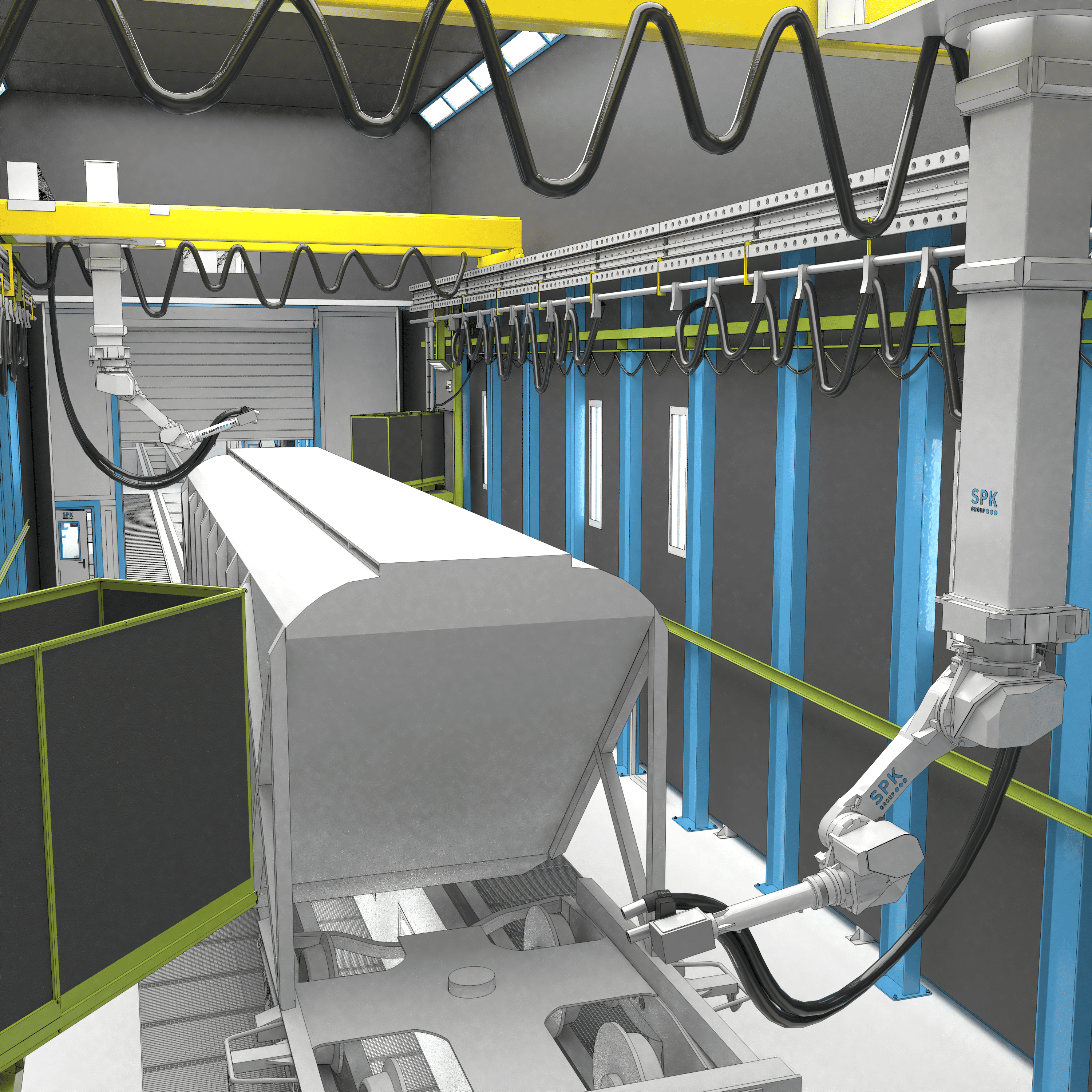

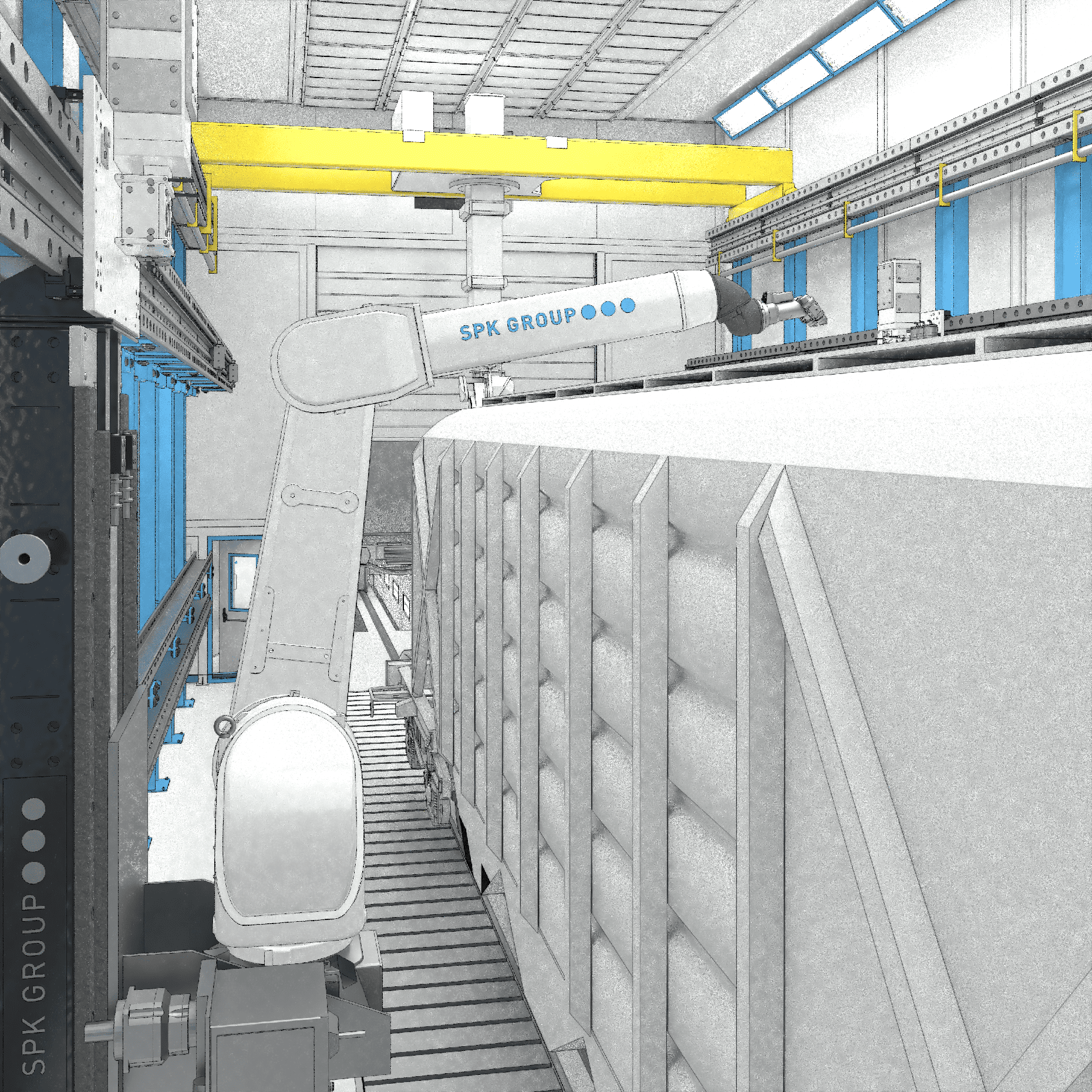

Портальный абразивоструйный робот B20S

Автоматическую очистку выполняет мощный 8-осевой портальный робот B20S. Его корпус изготовлен из сверхпрочной износостойкой стали марки HARDOX (твердость 570–640 HBW), что позволяет эксплуатировать машину в агрессивной среде без использования защитных чехлов и оболочек.

Оснащение и рабочие органы

• Рабочий инструмент: 2 дробеструйных сопла диаметром ø19 мм.

• Рабочее давление воздуха: 0,6–1,0 МПа.

• Ресурс непрерывной работы сопла: ~800 часов.

• Приводы и электрика: высокоточные серводвигатели под управлением центрального процессора (ЦП).

• Программное обеспечение: переносной пульт управления с контроллером и 1 лицензия на софт для офлайн-программирования с выделенным рабочим местом (ПК).

Конструктивные особенности и безопасность робота

• Защита направляющих: Мост робота перемещается по верхним рельсам и оснащен двухсторонними щеточными элементами для автоматической очистки путей от пыли и рикошетирующей дроби.

• Удобство обслуживания: В конструкции моста предусмотрен технологический проход (высота от пола прохода до крыши камеры — не менее 2 м).

• Финальная очистка: Интегрирована функция автоматического обдува кузова сжатым воздухом для удаления остатков дроби и пыли после завершения цикла.

• Энергобезопасность: ЦП Beckhoff укомплектован источником бесперебойного питания (ИБП). Система мгновенно сохраняет целостность ПО и текущие координаты осей при внезапном отключении электричества или сбоях в пневмосистеме.

• Аварийный останов: При несанкционированном входе персонала в рабочую зону во время автоматического цикла робот экстренно останавливается. После перезапуска цикл продолжается строго с точки останова.

Механизированные лифт-площадки для операторов

Для работы маляров-пескоструйщиков в ручном режиме предусмотрены две механизированные платформы. Они перемещаются по трем координатным осям (длина, ширина, высота камеры), а вылет по ширине реализуется за счет встроенного поворотного механизма люльки.

• Габариты люльки-корзины (ДхШхВ): 1900 × 700 × 1200 мм.

• Максимальная грузоподъемность: 150 кг.

Конструкция и эргономика площадок

• На боковых стенах камеры закреплены жесткие направляющие с буферными упорами и ограничителями перемещения.

• Вертикальный подъем обеспечивает надежный барабанный механизм тросового типа.

• Защита узлов: Все приводные элементы и редукторы оснащены герметичными резиновыми уплотнениями для полной защиты от мелкодисперсной пыли и прямого рикошета дроби.

• Управление: Разделено на внешний и внутренний блоки. Внутренний пульт расположен непосредственно в корзине, позволяя оператору самостоятельно регулировать подъем, продольный ход и угол поворота платформы в процессе работы.

Кинематика и мощность приводов платформ
