Роботизированный окрасочно-сушильный комплекс SPK для железнодорожного подвижного состава

Инжиниринговая компания SPK GROUP проектирует, производит и внедряет под ключ проходные окрасочно-сушильные комплексы промышленного назначения.

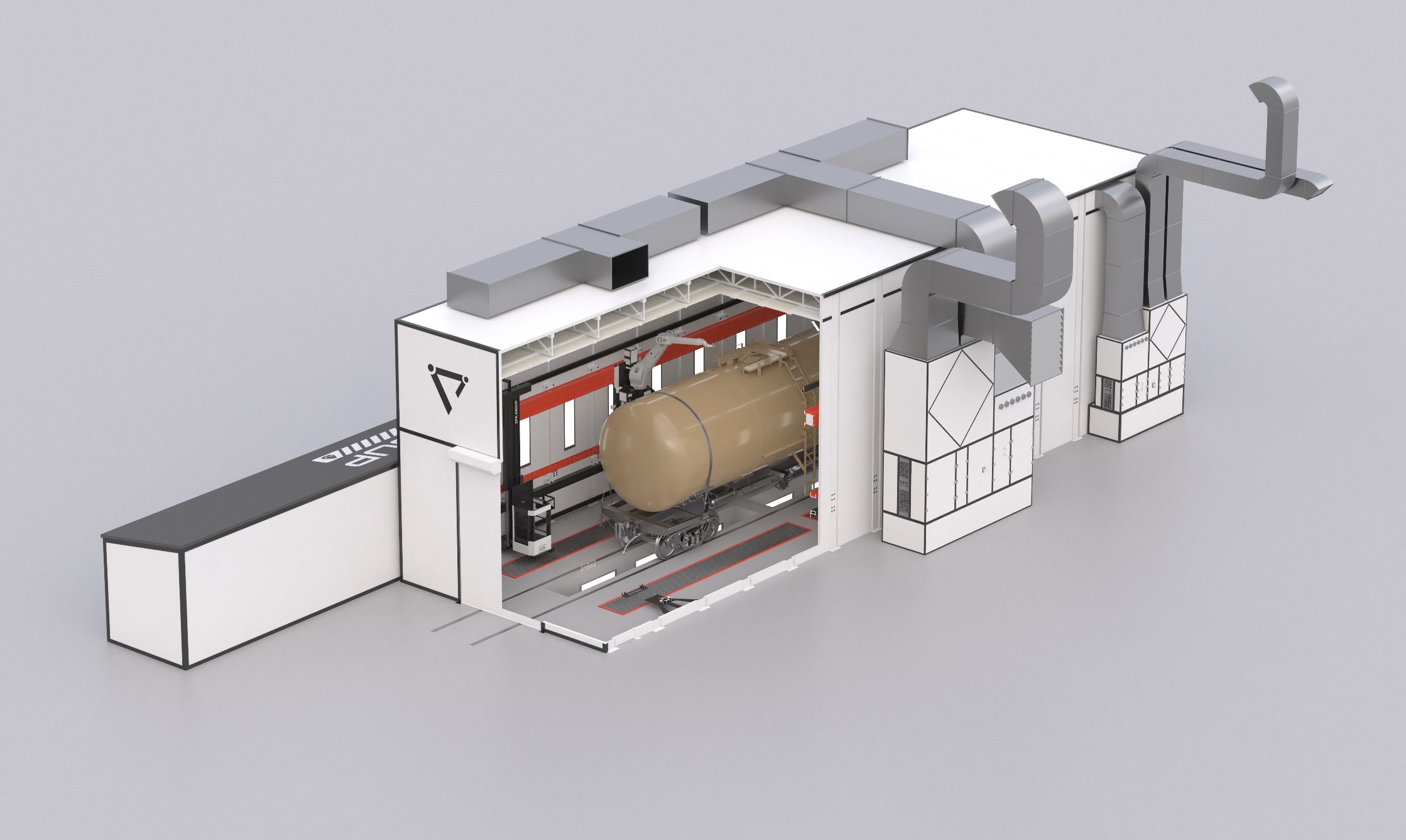

Решение на базе установки SPK-SCB(O)-26.8.7 создано для антикоррозийной защиты крупногабаритных металлоконструкций: грузовых железнодорожных полувагонов и цистерн габаритами до 13 920 × 3 260 × 5 026 мм и массой до 24 т. Оборудование объединяет роботизированные технологии нанесения покрытий с возможностью ручной доработки сложных зон.

Технологические режимы и назначение

Обитаемый комплекс периодического действия обеспечивает непрерывный технологический процесс:

Подготовка поверхностей перед нанесением защитных систем.
Прецизионное автоматическое распыление двухкомпонентных (2К) грунтов и эмалей.
Конвективная сушка лакокрасочных материалов при температуре до +60 °C.

Комплекс функционирует в двух взаимодополняющих режимах:

Автоматический (роботизированный): скоростное и равномерное окрашивание внешних поверхностей полувагонов и цистерн (до 265 м² за один технологический цикл). На шестой оси манипуляторов установлены системы технического зрения и лазерного 3D-сканирования, определяющие точное пространственное положение объекта перед пуском программы.
Ручной режим: прокрашивание теневых участков, внутренних полостей, сварных швов, а также нанесение трафаретов и технической маркировки. Для операторов предусмотрены пневматические 3D-лифты с перемещением в трех плоскостях. Безопасность персонала гарантируется системой жестких аппаратных блокировок, исключающих случайный пуск роботов при нахождении людей в рабочей зоне.

Технические параметры SPK-SCB(O)-26.8.7

Параметр	Техническое исполнение
Климатическое исполнение	Наружное размещение У1, внутренний рабочий контур цеха УХЛ4
Габариты камеры (внутренние, Д×Ш×В)	22 000 / 26 000 × 8 000 × 7 300 мм
Параметры обрабатываемых изделий	До 13 920 × 3 260 × 5 026 мм, предельная масса до 24 000 кг

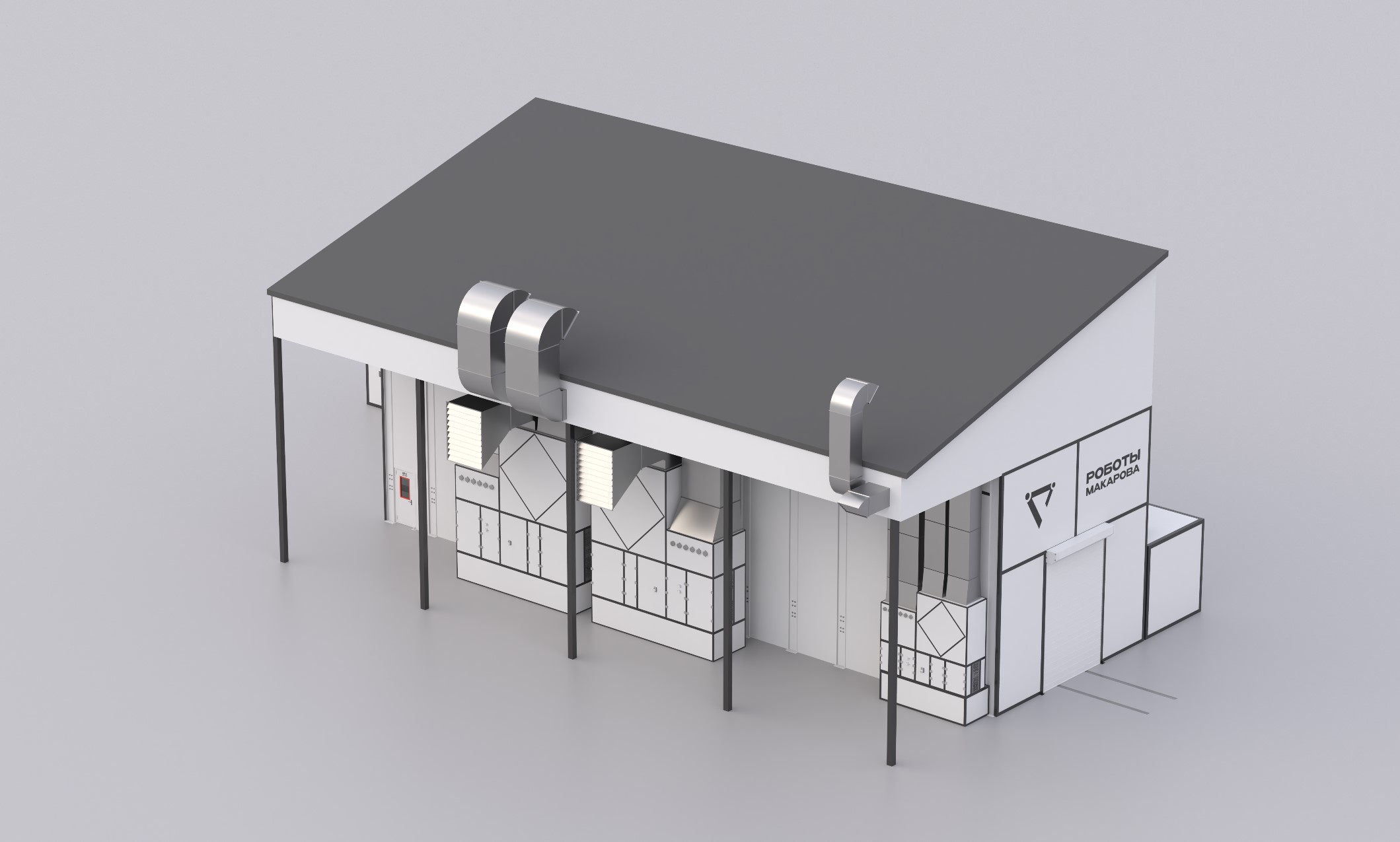

Конструктив корпуса	Несущий стальной каркас, сэндвич-панели (базальтовая вата 80–120 мм, 100 кг/м³)
Входные и сервисные группы	3 секционных рулонных ворот (4000 × 6000 мм) + 2 сервисных распашных (1600 × 6800 мм)
Производительность вентиляции	2 вентагрегата SPK-VU-35 (до 70 000 м³/ч суммарно) + вытяжка сервисного отсека на 10 000 м³/ч
Энергосбережение / Рекуперация	Пластинчатые теплообменники (КПД 53–60%, возврат мощности до 614 кВт)
Система нагрева	Взрывозащищенные электрические калориферы мощностью до 570 кВт
Освещенность рабочей зоны	Взрывобезопасные LED-модули (IP65, 6400 K, регламент ГОСТ Р 55710-2013)

Роботизированный технологический комплекс (РТК)

Автоматизация процесса исключает брак, обусловленный человеческим фактором, и снижает перерасход ЛКМ:

Промышленные манипуляторы во взрывозащищенном исполнении: настенное размещение на линейных каретках (дополнительные оси X и Z). Суммарное количество управляемых степеней подвижности — до 9–10 осей. Грузоподъемность запястья — до 20 кг, повторяемость позиционирования — не хуже 0,2 мм.
Термоизолированный шлюз парковки: отдельный сервисный бокс, куда манипуляторы автоматически эвакуируются перед запуском режима высокотемпературной сушки (+60 °C), защищая чувствительную электронику и сервоприводы от термодеградации.
Интеллектуальная АСУ ТП: управление на базе контроллеров OMRON с сенсорным интерфейсом 12", регистратором событий, аналитикой расхода ЛКМ и поддержкой оффлайн-программирования траекторий без остановки текущего цикла.

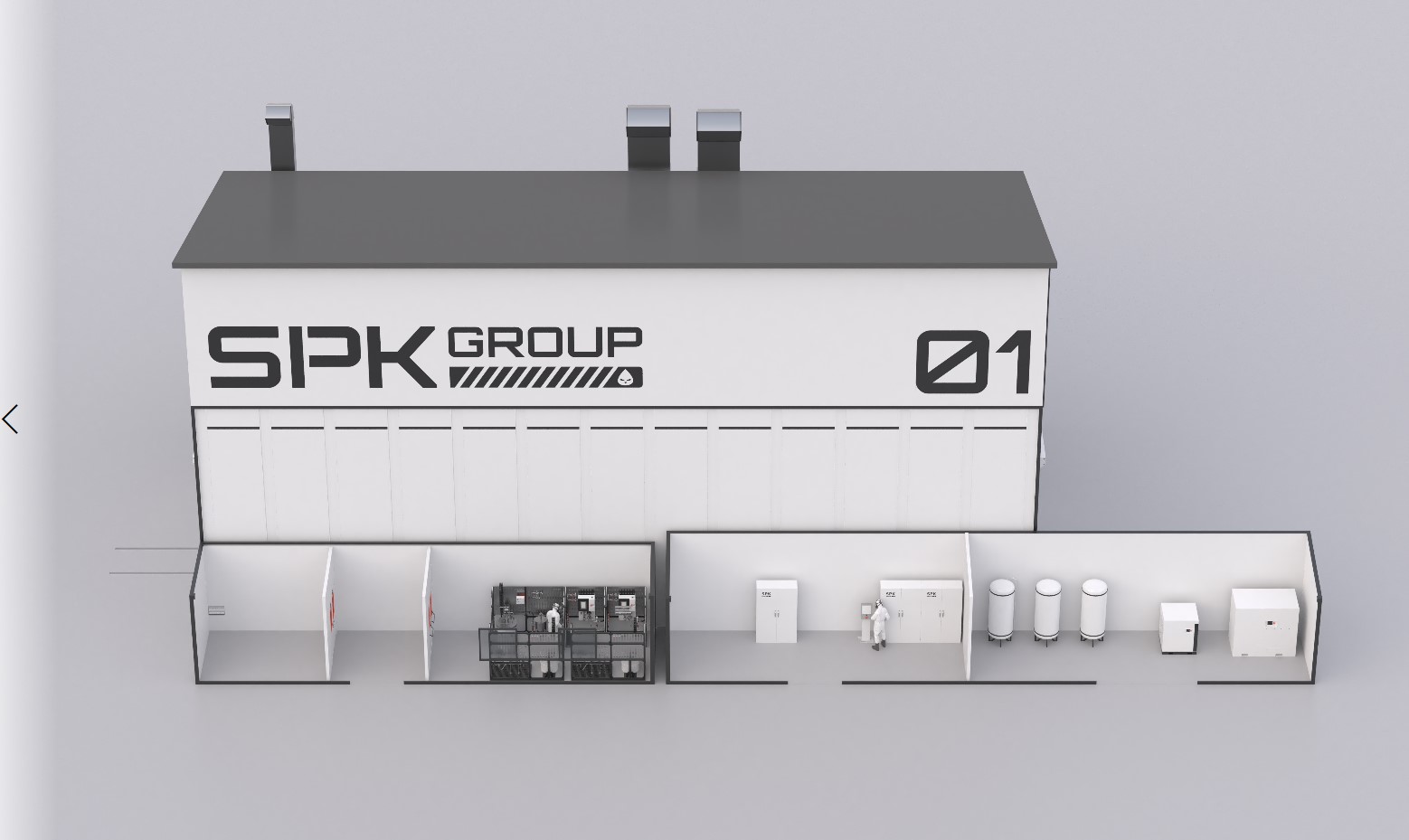

Технологическая инфраструктура

Дозирование и подача ЛКМ (Carlisle-Binks): автоматизированные модули точного смешивания компонентов «А» и «Б», насосные группы высокого и низкого давления, перемешивающие устройства и емкости из нержавеющей стали с системой быстрой промывки растворителем.
Краскоприготовительное отделение (КПО SPK-PKS-14.3.3): автономный контейнерный модуль с независимой вентиляционной веткой, фильтрами класса G4, системой климат-контроля (+20 °C) и автоматическим пожаротушением.
Пневмоснабжение: винтовой компрессорный блок (давление 8 бар), магистральная фильтрация, рефрижераторный осушитель производительностью до 28 м³/мин и буферные ресиверы на 900 л.

Ключевые преимущества решения

Снижение эксплуатационных расходов: пластинчатая рекуперация снижает затраты на подогрев уличного воздуха более чем в 2 раза при наружных температурах вплоть до -29 °C.
Сухая трехступенчатая фильтрация: каскад из инерционных картонных лабиринтов (G2), стекловолоконных матов Paint-Stop (G3) и карманных фильтров тонкой очистки (G4) улавливает до 99% аэрозольного тумана без образования жидких токсичных шламов и необходимости установки гидрофильтров.
Модульный ввод в эксплуатацию: возможность запуска в две очереди — первичный пуск обитаемой окрасочно-сушильной камеры с последующим монтажом РТК без остановки действующего цехового потока.
Комплексная промышленная безопасность: искробезопасное электрооборудование (Ex), газоанализаторы довзрывных концентраций (НКПР), аварийная фурнитура «Антипаника» и автоматическая система порошкового пожаротушения.
