Автоматизированная линия окраски деревянной тары и погонажных изделий SPK

Нанесение лакокрасочных материалов на деревянные изделия сложной пространственной формы сопряжено с повышенными требованиями к стабильности микроклимата, точности распыления и безопасности. Инжиниринговое подразделение SPK GROUP разработало и реализовало технологический комплекс полного цикла для нанесения жидких органорастворимых ЛКМ на собранную деревянную тару и длинномерную продукцию.

Оборудование рассчитано на обработку изделий габаритами до 2000×300×300 мм и массой до 20 кг при установке линии в неотапливаемом производственном корпусе.

Технические вызовы проекта

Реализация проекта потребовала решения трех базовых инженерных задач:

Эксплуатация в неотапливаемом помещении при экстремальных температурах. Комплекс сохраняет заданные параметры техпроцесса при падении уличной температуры до −35...−36 °C.
Равномерность покрытия на собранных изделиях. Наличие металлической фурнитуры (петель, замков, рукоятей) требует исключения теневых зон, непрокрасов и потеков.
Взрывопожарная безопасность категории А. Испарение летучих органических растворителей обусловило внедрение электрооборудования во взрывозащищенном исполнении (Ex), оптического контроля НКПР и безыскровой вентиляции.

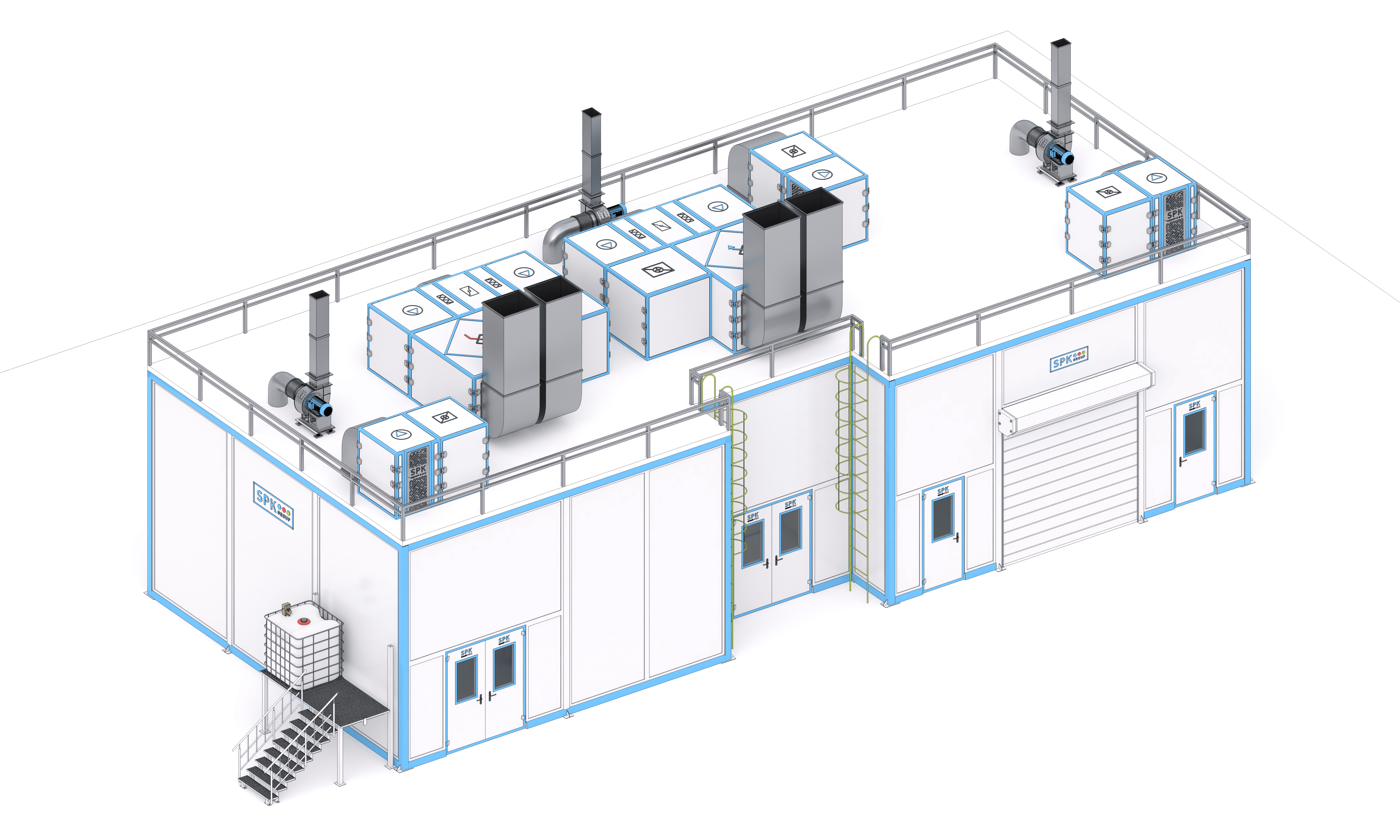

Структура автоматизированного окрасочно-сушильного комплекса

Технологическая линия построена по принципу связанных модулей, образующих непрерывный цикл от завески деталей до выгрузки готовой продукции.

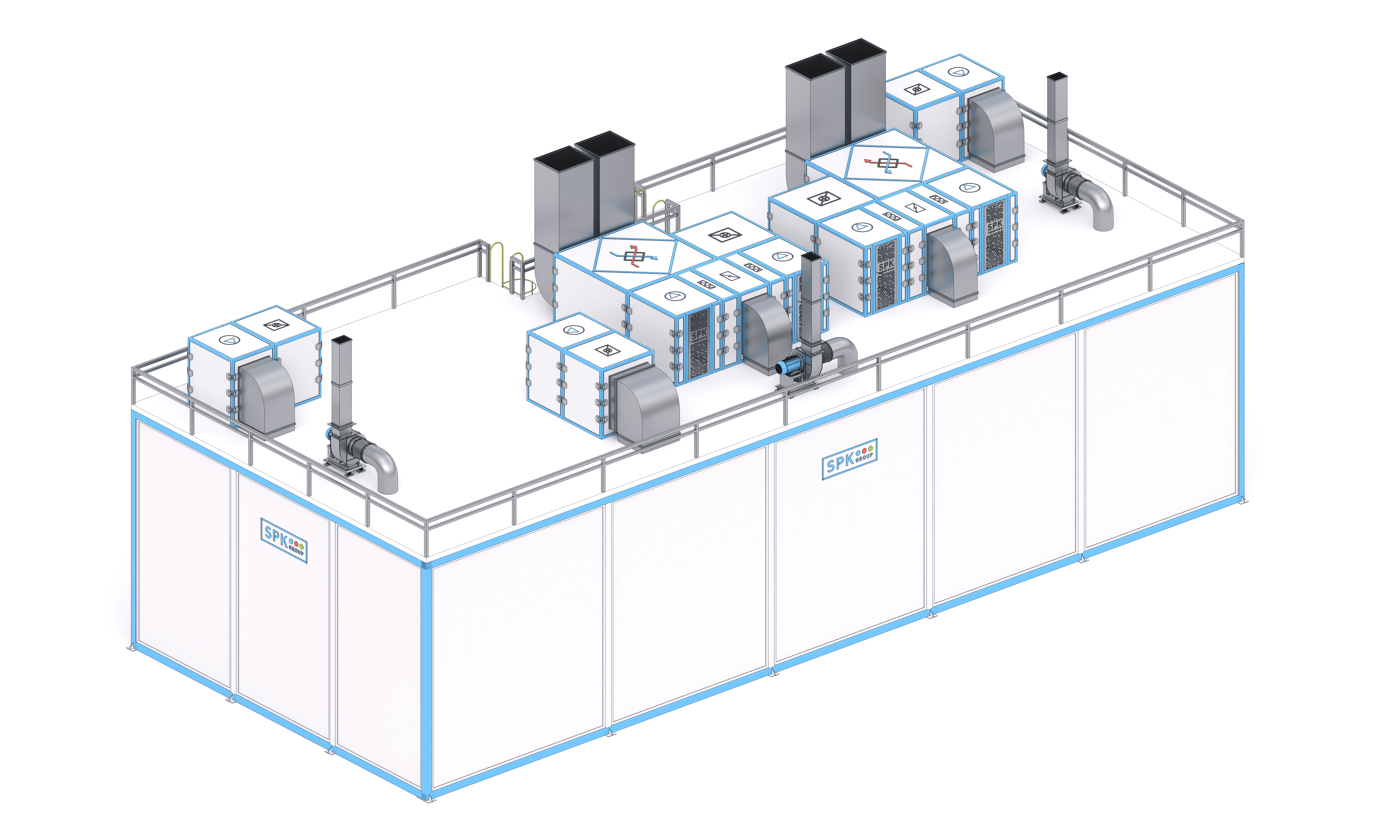

1. Камера микроклимата и подготовки SPK-PB-17.8.4

Служит технологическим модулем (17,5×7,5×3,8 м), изолирующим оборудование от внешних условий холодного цеха. Внутри поддерживается постоянная температура +20 °C, необходимая для сохранения рабочей вязкости органорастворимых ЛКМ. Модуль укомплектован циркуляционным вентиляционным блоком SPK-VU-2 с дизельным теплогенератором мощностью 70 кВт.

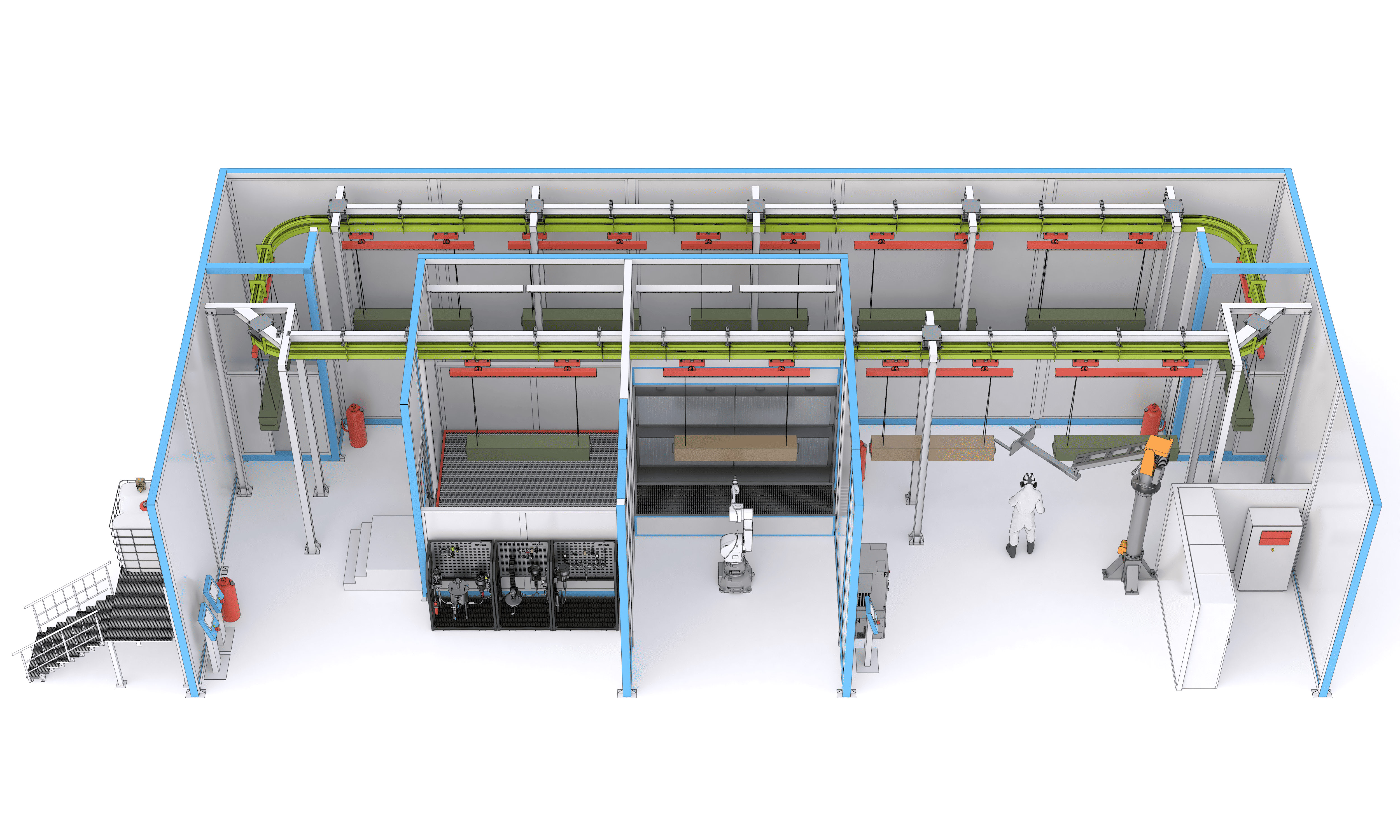

2. Камера роботизированного нанесения SPK-SB-3.4.4

Проходная зона окраски габаритами 3,4×4,1×3,8 м оснащена современными средствами автоматизации:

Шестиосевой промышленный робот Qjar QJR6-2700P: взрывозащищенное исполнение (ExdpxIIBT4Gb, класс защиты IP65). Манипулятор с вылетом руки 2701 мм и точностью повторения 0,5 мм наносит ЛКМ по заранее заданной траектории, корпус защищен антистатическим полимерным чехлом.
Насосно-дозирующий комплекс Graco (США): обеспечивает автоматическую подачу ЛКМ и сольвента для промывки. Включает поршневые и мембранные пневмонасосы, ультразвуковые уровнемеры и емкости с пневматическими миксерами.
Трехступенчатая сухая фильтрация: картонные лабиринтные фильтры G2, стекловолоконные уловители Paint-Stop G3 и карманные фильтры G4. Улавливание окрасочного тумана происходит без водяных завес и шламоотстойников.
Вентиляционная система SPK-VU-10: обеспечивает кратность воздухообмена до 188 раз в час, диагональный нисходящий поток и предварительный подогрев приточного воздуха дизельной горелкой на 100 кВт.

3. Камера ручной докраски SPK-SB-3.4.4

Идентичный по габаритам пост с аппаратом безвоздушного распыления Graco. Служит для нанесения специальных защитных слоев, локальной подкраски фурнитуры или работы в комбинированном режиме.

4. Проходная конвективная сушильная камера SPK-CB-20.2.3

Термокамера длиной 20 метров обеспечивает полимеризацию покрытия при рабочей температуре до +60 °C. Оснащена рециркуляционным вентиляционным агрегатом SPK-VU-18 (производительность 18 000 м³/ч, мощность дизельного блока нагрева 100 кВт) с постоянным 10% сбросом воздуха для предотвращения накопления взрывоопасных концентраций растворителей.

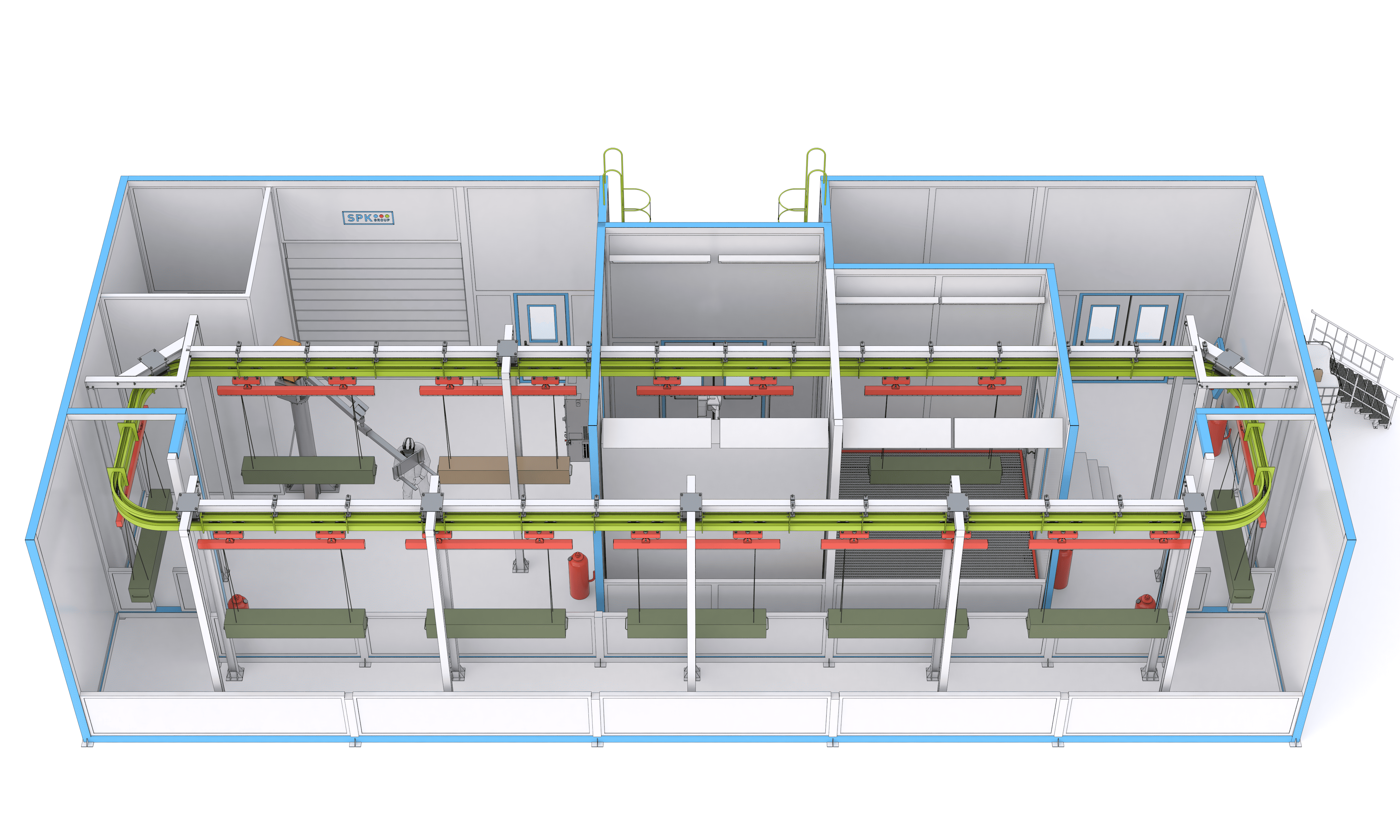

5. Конвейерная система и внутрицеховая логистика

Тактовый подвесной конвейер SPK-CS: карданная цепная трасса длиной 35 м с 18 несущими траверсами. Такт перемещения составляет 6 минут, что гарантирует стабильный выход 10 готовых изделий в час.
Пневматический манипулятор-пантограф: уравновешивающий рычажный механизм с параллельной кинематикой. Позволяет одному оператору выполнять установку и снятие габаритных деталей без физических нагрузок.

Противоаварийная защита и автоматизация (Ex / АСУ ТП)

Безопасность технологических процессов организована по промышленным стандартам категории А:

Централизованная АСУ ТП с HMI-панелью 12": операторский пульт с сенсорным управлением отображает работу манипулятора, конвейера, вентиляционных агрегатов, станций подачи ЛКМ и аварийные оповещения в реальном времени.
Контроль довзрывоопасных концентраций (НКПР): инфракрасные оптические датчики в приямках и вытяжных каналах отслеживают пары растворителей. При превышении порога автоматика переводит вентиляцию на 100% прямоточный выброс и блокирует подачу сжатого воздуха к распылителям.
Адресная система пожаротушения: взрывозащищенный аппаратно-программный комплекс «Болид» (ПЛК С2000-АСПТ, «Сириус», оптические извещатели пламени «Пульсар», модули порошкового тушения «Буран-50 КД-В»).

Экономический и производственный эффект модернизации

Технологический критерий	Ручной способ окраски	Линия окраски SPK GROUP
Расход ЛКМ	Высокий перераспыл	Экономия до 50% за счет оптимизированной траектории распыления
Качество защитного слоя	Зависимость от человеческого фактора	100% стабильная толщина сухой пленки без подтеков и пропусков
Темп выпуска	1–3 изделия в час	Стабильные 10 готовых изделий в час в соответствии с тактом конвейера
Охрана труда	Постоянный контакт персонала с ЛВЖ	Маляр выведен из зоны распыления вредных веществ
Климатическая независимость	Требуется отапливаемый цех	Бесперебойная работа в холодном складе при морозах до −35 °C

Проектирование и поставка окрасочных комплексов SPK GROUP

Инжиниринговая компания SPK GROUP выполняет проектирование, производство, шефмонтаж и пусконаладку автоматизированных покрасочных, дробеструйных и сушильных комплексов для предприятий деревообработки, машиностроения, металлургии и ВПК.
