Автоматизированный комплекс роботизированной окраски крупногабаритных цилиндрических изделий от SPK GROUP

Инжиниринговая компания SPK GROUP выполняет проектирование, производство и ввод в промышленную эксплуатацию «под ключ» высокоточных роботизированных комплексов нанесения жидких ЛКМ. Оборудование предназначено для автоматизации финишной антикоррозионной и декоративной обработки ответственных металлических конструкций.

Комплекс рассчитан на непрерывный режим работы в условиях крупносерийного производства (трехсменный график 24/7 с коэффициентом технической готовности $К_{исп} = 0{,}85$ . Инженерное решение оптимизировано для работы с телами вращения, трубами и цилиндрическими заготовками длиной до 9 метров и диаметром до 1,3 метра.

Экономический и технологический эффект внедрения роботизации

Безупречное качество слоя: Полное устранение фактора ручного труда гарантирует выверенную толщину сухого остатка, стабильное пятно распыла и отсутствие подтеков даже на сложных участках крупногабаритных заготовок.
Снижение расхода материалов: Автоматическая дозировка и высокоточная система мгновенной смены ЛКМ снижают технологические потери краски и промывочных растворителей до минимума.
Взрывозащита по стандартам ATEX: Роботизированный манипулятор и вспомогательные системы сертифицированы для безопасной работы в зонах с взрывоопасными концентрациями паров растворителей.
Двойной режим управления: Установка поддерживает как полностью автоматическую покраску по заданной циклограмме, так и ручное управление с защитой от случайного запуска автоматики.

Конструктивные узлы и модульная архитектура комплекса

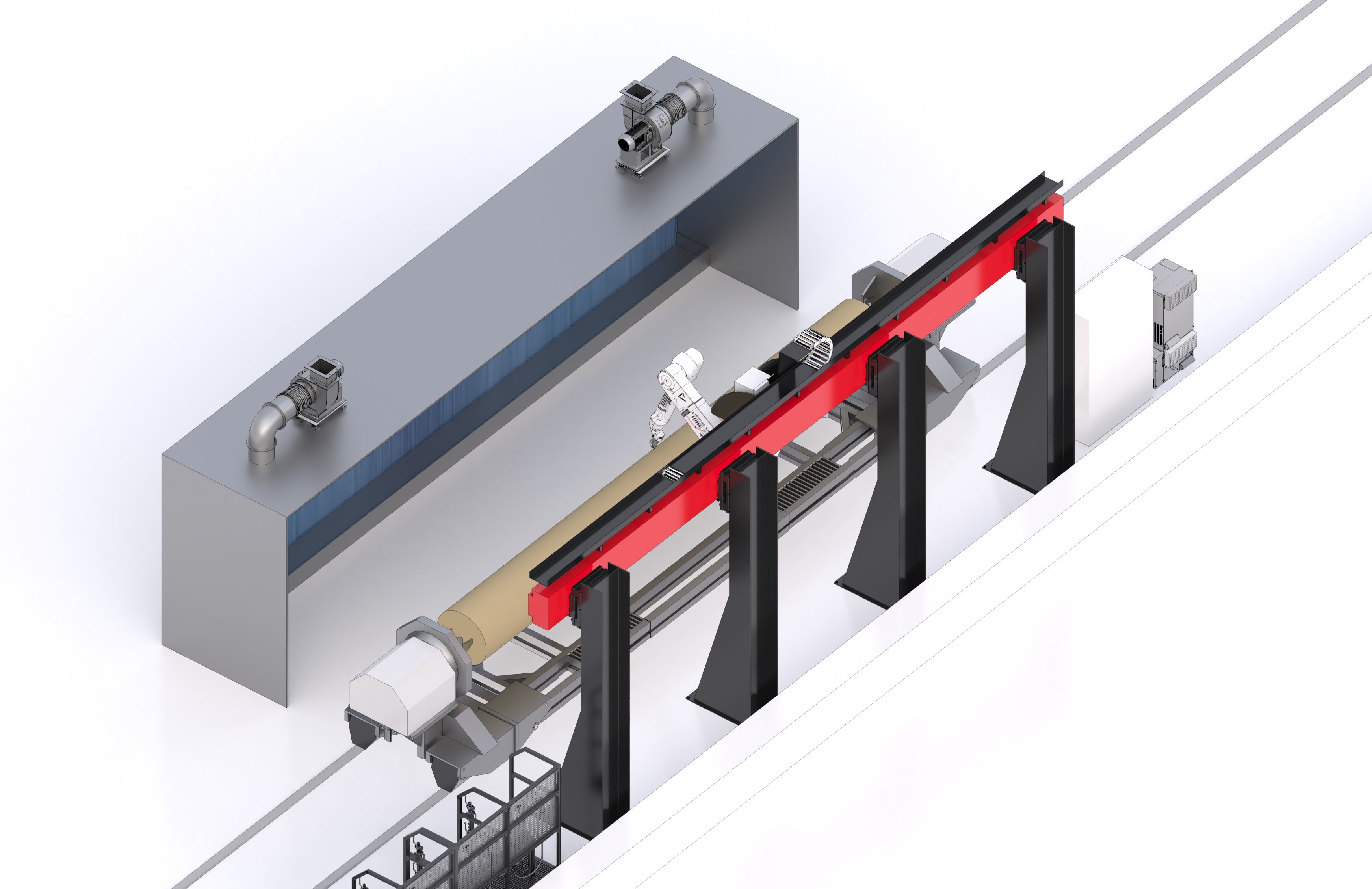

Технологическая линия представляет собой единый цифровой производственный комплекс, где синхронизированы движение робота, точная подача ЛКМ и позиционирование изделия.

1. Роботизированная окрасочная ячейка на 7 управляемых осей

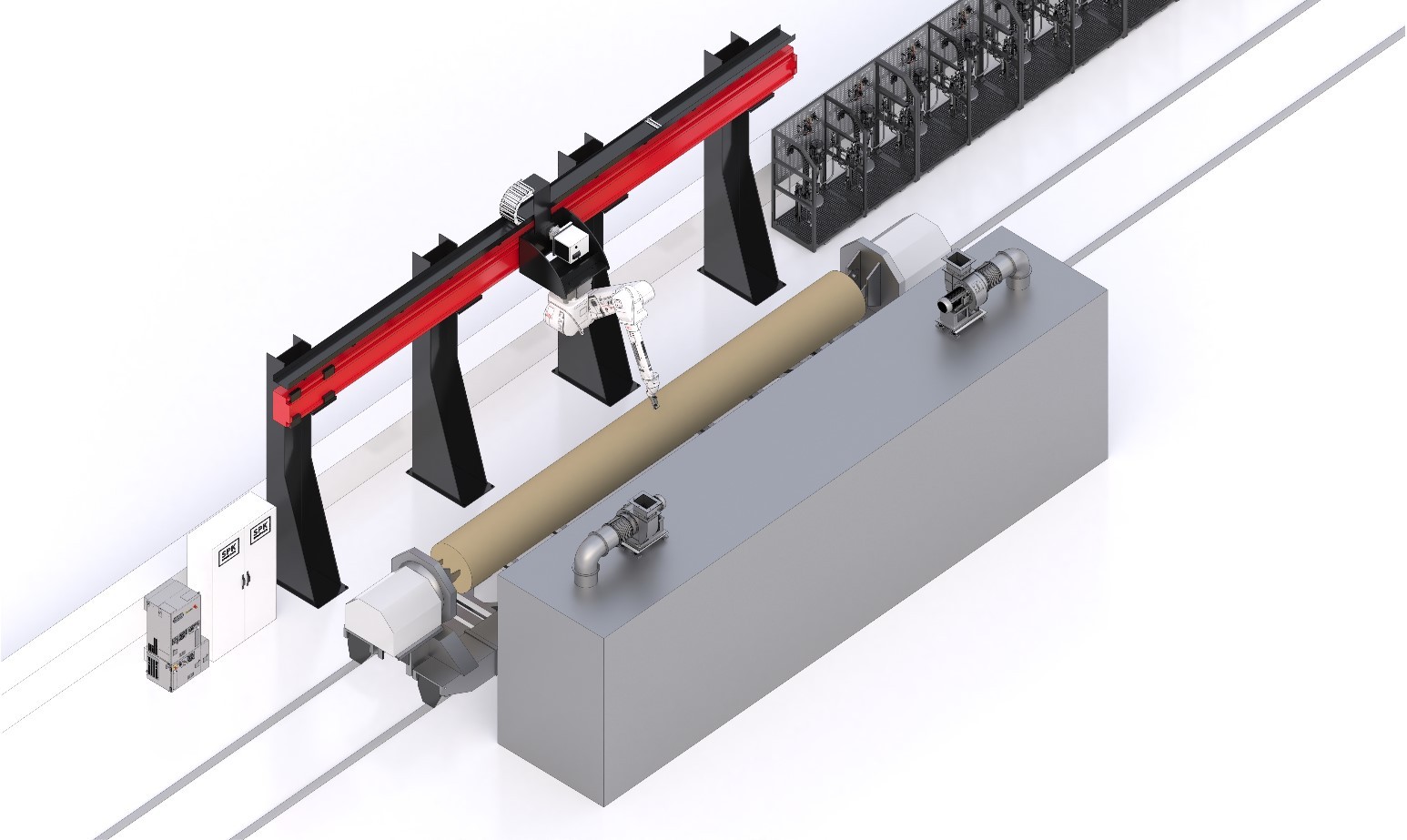

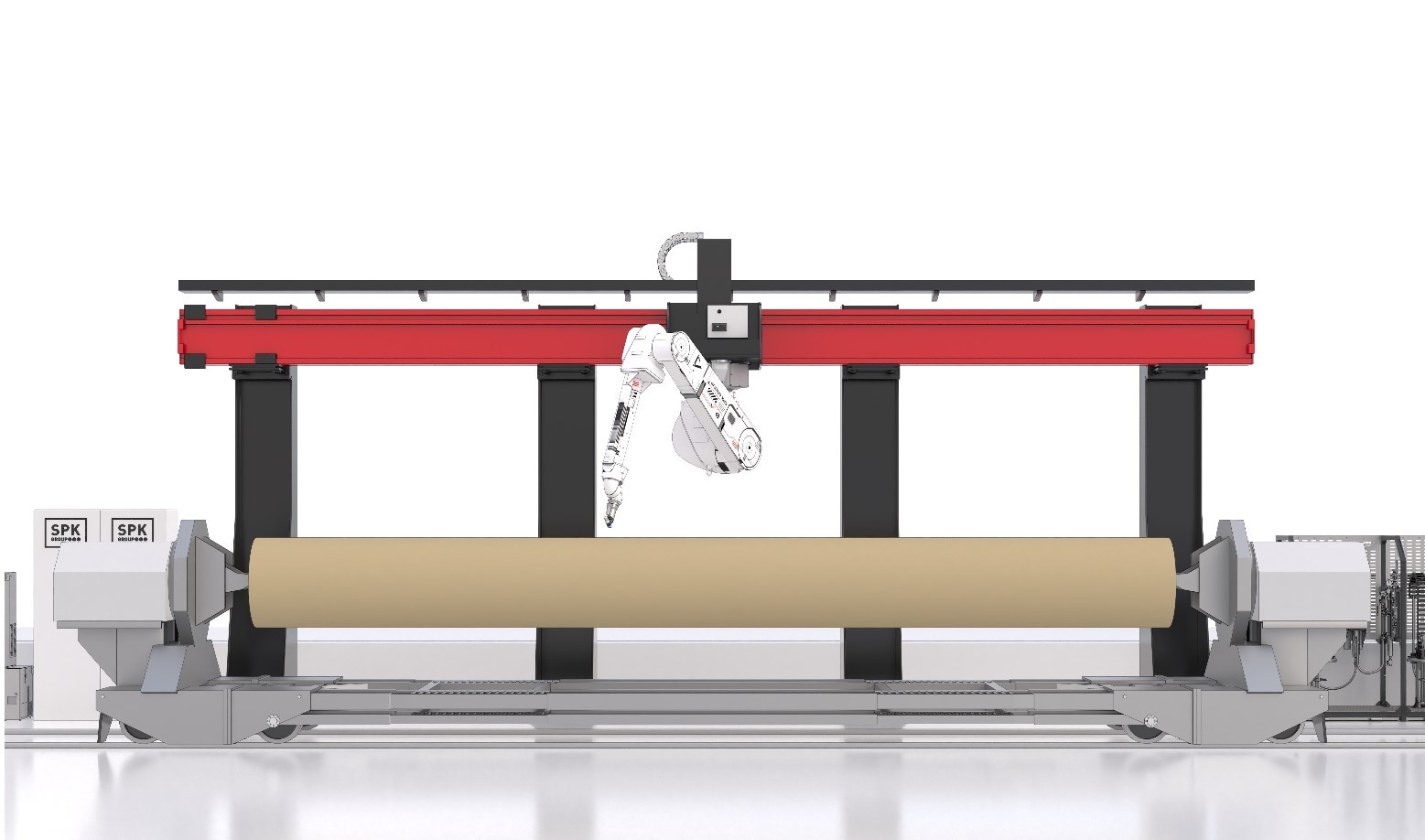

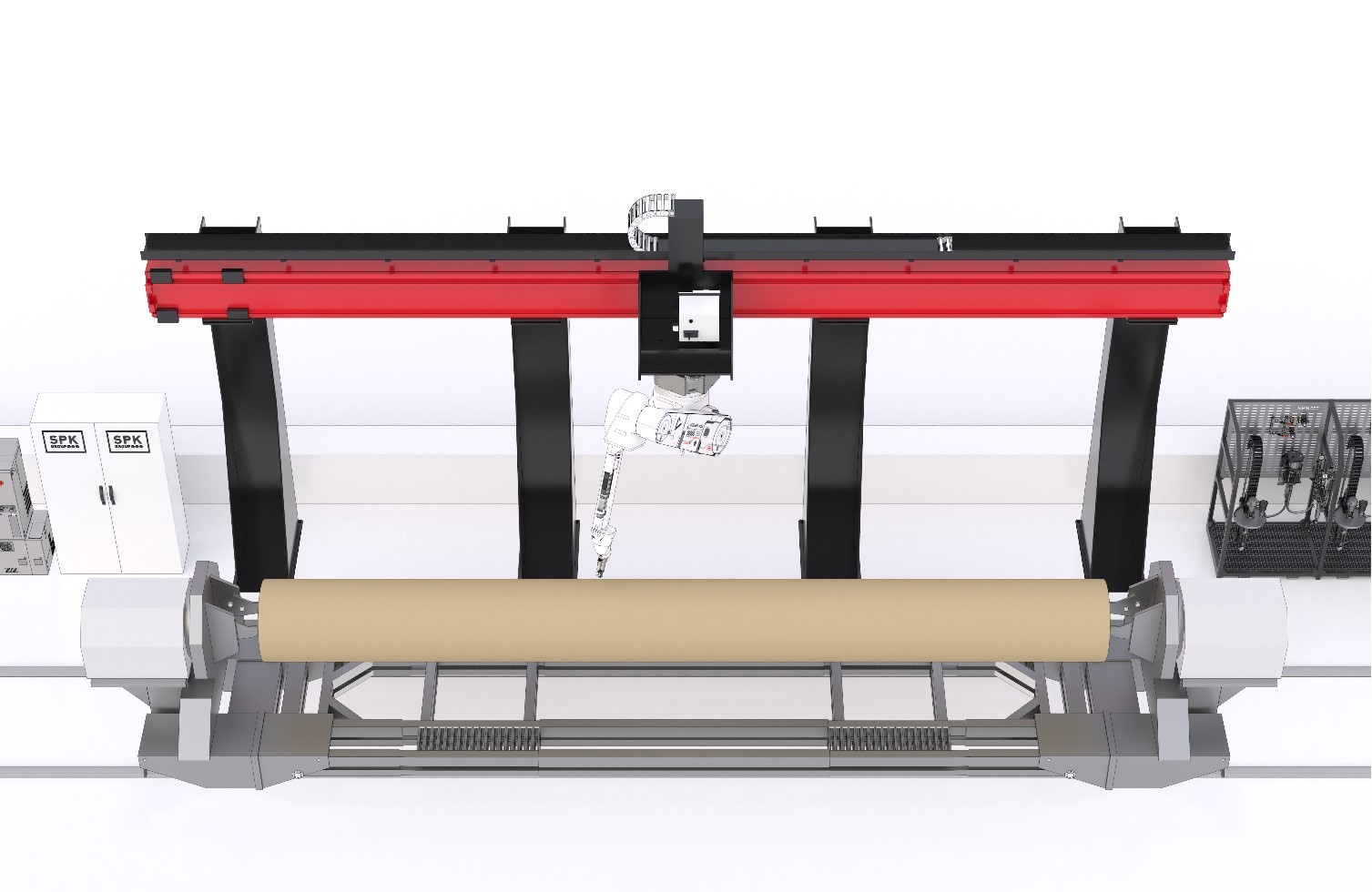

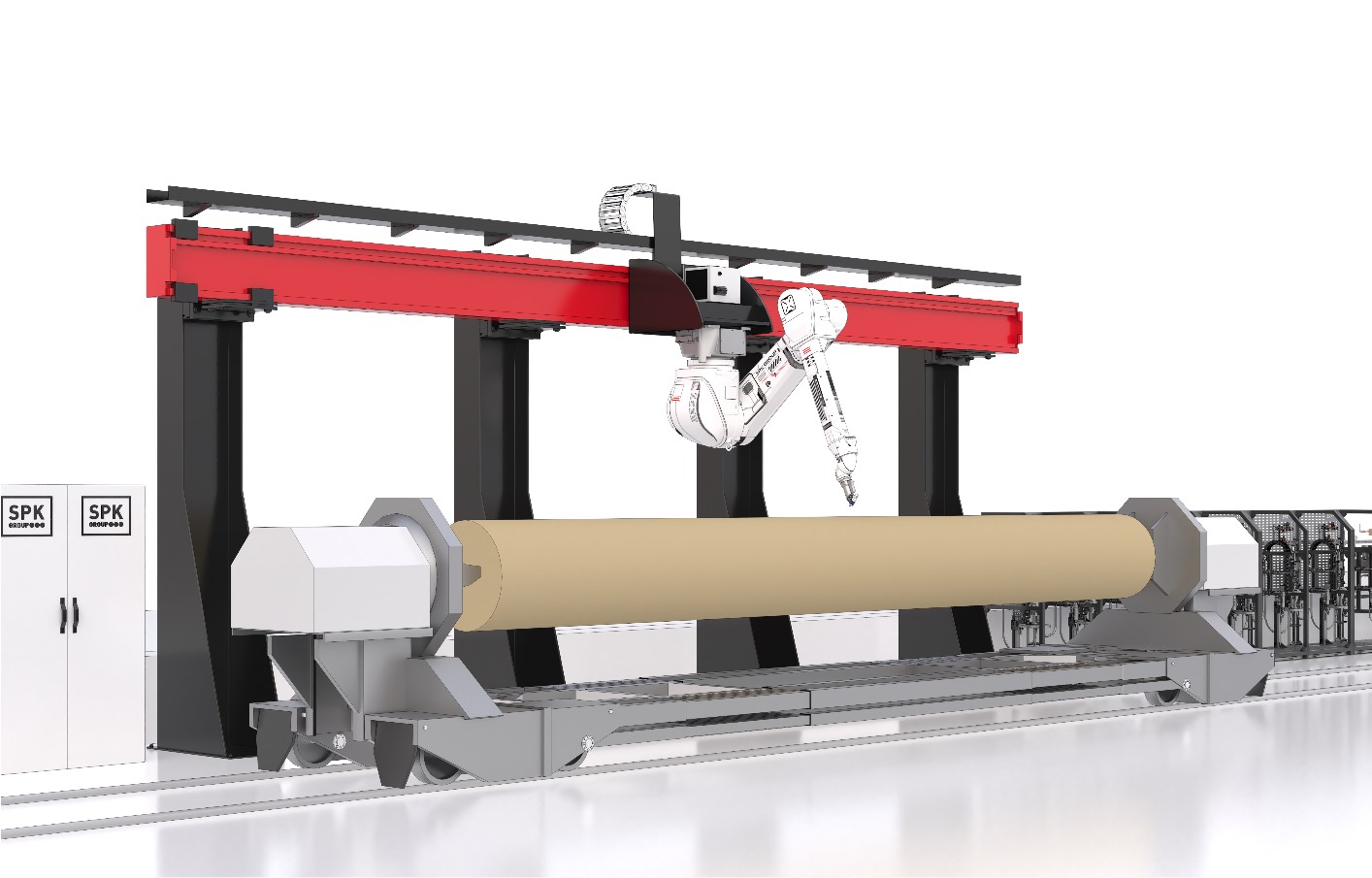

Основой зоны напыления выступает промышленный манипулятор Fanuc P-250iB во взрывозащищенном исполнении (ATEX), размещенный на внешней портальной направляющей:

Кинематика: 7 управляемых координат (6 степеней свободы манипулятора + 1 внешняя линейная ось перемещения вдоль заготовки);
Рабочая зона: радиус досягаемости руки-манипулятора — 2 800 мм;
Прецизионность: точность позиционирования 0,2 мм при допустимой полезной нагрузке на кисть до 15 кг;
Компоновка: подвесной монтаж на портальной балке с боковым креплением и закрытой гибкой энергоцепью;
Цифровой двойник: интеграция среды автономного 3D-программирования Roboguide с предварительной отладкой траекторий распыления без остановки конвейера.

2. Модуль подготовки, смешивания и циркуляции ЛКМ

Комплекс подачи красок и растворителей построен на надежной компонентной базе Binks / DeVilbiss / Graco и поставляется в виде готовых смонтированных модулей:

Подача краски: 7 независимых постов забора ЛКМ из стандартных емкостей 20–25 л с пневмоподъемниками, перемешивателями и ультразвуковым мониторингом остатка;
Контуры промывки: 2 раздельные магистрали подачи растворителей, включая выделенный тракт для агрессивных составов (толуол);
Блок переключения: многоканальный коллектор быстрой смены на 7 цветов и 2 промывочные жидкости;
Инструмент распыления: автоматический краскораспылитель с быстросъемным коллектором на манипуляторе плюс дублирующий ручной окрасочный пост для локальных задач.

3. Приводная рельсовая телега-кантователь

Транспортировка и равномерное вращение массивных заготовок перед манипулятором выполняются мобильной технологической платформой:

Грузоподъемность: до 1 000 кг;
Типоразмеры изделий: рабочая длина — от 300 до 9 000 мм, диаметр — от 400 до 1 300 мм;
Универсальный зажим: комбинированная система фиксации с регулируемыми торцевыми патронами и раздвижными центрирующими конусами для труб;
Вращение заготовки: взрывобезопасный сервопривод с обратной связью по энкодеру, программно синхронизированный со скоростью движения окрасочного робота.

4. АСУ ТП и интерфейс оператора Omron

Комплексная автоматизация реализована на аппаратной платформе промышленного контроллера OMRON. Рабочее место оператора оснащено сенсорным терминалом диагональю от 12 дюймов с русифицированным интерфейсом:

Выбор рецептур и технологических программ под каждый тип изделия;
Мониторинг положения манипулятора и каретки в реальном времени;
Электронный журнал учета наработки, предупреждений и аварийных событий;
Контроль периметра безопасности и аппаратные блокировки.

Сводные технические характеристики

Технический параметр	Значение / Характеристика
Предельная длина окрашиваемой детали	до 9 000 мм
Диапазон обрабатываемых диаметров	400 – 1 300 мм
Максимальная масса заготовки	1 000 кг
Количество динамических осей	7 (6 осей манипулятора + линейный трек)
Каналы подачи ЛКМ и промывки	7 цветов + 2 контура растворителей
Установленная электрическая мощность	~53 кВт
Потребность в пневмосети	Рабочее давление 6 бар, расход до 8 м³/мин
Интенсивность эксплуатации	Круглосуточно (3 смены, промышленный цикл)

Комплексная реализация проектов от компании SPK GROUP

Мы обеспечиваем реализацию проекта по принципу полного жизненного цикла:

Анализ технологического процесса и ТЗ: привязка к производственному помещению, расчет производительности и энергосетей.
Проектирование и изготовление: разработка документации, сборка узлов подачи ЛКМ и металлоконструкций на собственном производстве.
Офлайн-моделирование: расчет оптимальных траекторий распыления в среде цифрового симулятора под номенклатуру заказчика.
Монтаж и ПНР: шефмонтаж, интеграция в цеховую инфраструктуру, юстировка осей и тестовая окраска опытных партий.
Обучение сотрудников: практический инструктаж технологов и операторов работе с ПО и регламентному сервису.
Сервисное обслуживание: гарантийная поддержка, поставка ЗИП и постгарантийный аудит.

Получить индивидуальный расчет роботизированного комплекса

Специалисты SPK GROUP подготовят персональное технико-коммерческое предложение с учетом габаритов ваших изделий, требуемой производительности и применяемых лакокрасочных систем.
