Полуавтоматический роботизированный комплекс SPK GROUP

Автоматизация покраски: обзор полуавтоматического роботизированного комплекса SPK GROUP

Современные стандарты финишной обработки металлоконструкций и пластиковых деталей требуют максимальной автоматизации производства. Полуавтоматический роботизированный комплекс от SPK GROUP — это передовое индустриальное решение, спроектированное для высокоточного и экономичного нанесения лакокрасочных материалов (ЛКМ).

Оборудование монтируется на производственных площадках внутри готовых цехов. Модель разработана в строгом соответствии с климатическим стандартом УХЛ4, что гарантирует стабильную эксплуатацию в отапливаемых помещениях с контролируемым микроклиматом.

Базовая комплектация и состав окрасочной системы

Поставка комплекса включает три ключевые инженерные системы, интегрированные в единый технологический цикл:

• Индустриальная окрасочная робот-ячейка SPK (1 комплект);

• Периферийный технологический комплекс для подготовки, прецизионного дозирования, смешивания компонентов и подачи жидких ЛКМ (1 комплект);

• Центральный пульт и автоматизированная система управления (АСУ), координирующая синхронную работу манипулятора и аппаратов подачи ЛКМ (1 комплект).

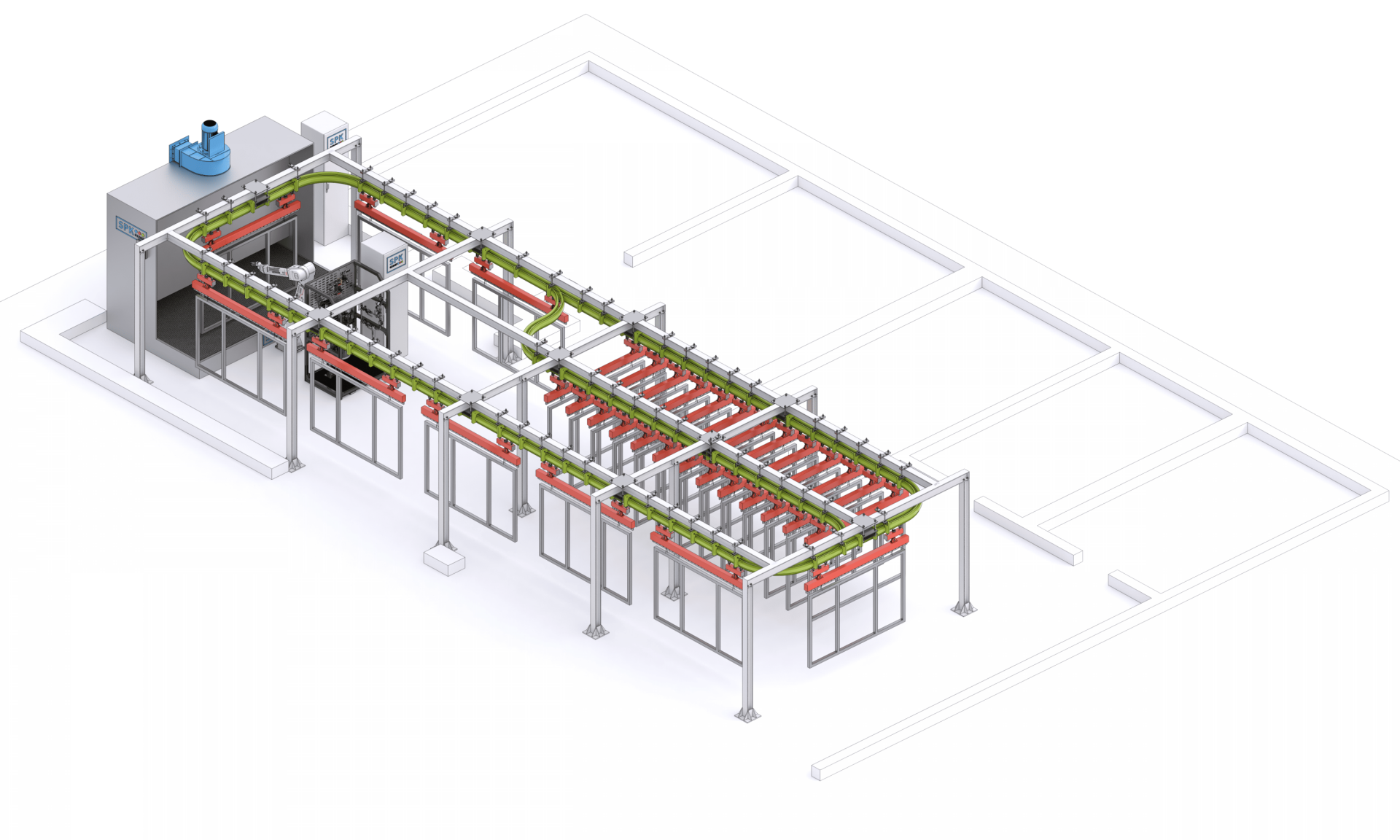

Дополнительные опции для модернизации линии (поставляются по спецзаказу)

• Промышленная гидрофильтрационная камера открытого типа, оснащенная многоступенчатой водяной завесой и активным водяным полом для высокоэффективного улавливания и фильтрации избытков окрасочного тумана (1 комплект);

• Подвесной механический конвейер с ручным приводом, оптимизирующий логистику изделий между технологическими зонами покраски и полимеризации/сушки (1 комплект).

Робот-манипулятор SPK: технические характеристики и параметры

Главным исполнительным узлом ячейки является высокоскоростной шестиосевой робот общепромышленного исполнения:

• Количество управляемых осей (степеней свободы): 6;

• Погрешность позиционирования (повторяемость): 0,05 мм;

• Предельная полезная нагрузка на фланец (кисть): 20 кг;

• Максимальный рабочий радиус (досягаемость): 2 000 мм;

• Собственный вес манипулятора: 95 кг;

• Вариант монтажа: Напольный (устанавливается на жесткую опорную металлоконструкцию — подиум).

Что входит в стандартный комплект сопроводительного оборудования робота:

1. Защищенный промышленный контроллер;

2. Мобильный эргономичный пульт обучения и оперативного управления (смарт-пульт);

3. Экранированный комплект силовых и сигнальных кабелей для межузлового подключения;

4. Специализированный монтажный комплект (интерфейсный фланец) для надежной фиксации краскопульта/распылителя на руке робота;

5. Несущий стальной опорный подиум.

Инженерное примечание по границам проектирования: В базовый прайс-лист не включены и согласовываются в рамках отдельного технического задания:

• Интегрированные системы производственной безопасности (защитные механические ограждения, фотоэлектрические световые завесы, концевые замки-блокираторы);

• Автоматика позиционирования, центрирования и жесткой фиксации деталей на конвейерной линии.

Почему стоит внедрить роботизированную окраску: экономический эффект

• Безупречное качество финишного слоя. Манипулятор обеспечивает постоянную скорость движения и угол факела, полностью исключая появление наплывов, непрокрасов или подтеков на деталях со сложной 3D-геометрией. Исключается человеческий фактор и дефекты, вызванные усталостью маляра.

• Снижение затрат на сырье до 40%. Благодаря прецизионной точности настройки факела распыления и строгому контролю толщины слоя, внедрение комплекса позволяет экономить почти половину объема ЛКМ по сравнению с ручным пистолетом.

• Непрерывный цикл производства 24/7. Комплекс рассчитан на круглосуточную эксплуатацию без потери скорости и точности, что существенно увеличивает пропускную способность малярного участка.

• Экологичность и безопасность труда. Персонал полностью выводится из опасной зоны с высокой концентрацией летучих органических соединений (ЛОС) и мелкодисперсной пыли. Оптимальная траектория хода робота позволяет снизить расходы на общую вентиляцию цеха.

• Цифровой контроль и архивация данных. Интеллектуальная система управления автоматически сохраняет параметры каждого цикла окрашивания, формируя базу данных для глубокой аналитики и оптимизации техпроцесса.

• Быстрая переналадка (гибкость линии). Управляющие программы для новых типов изделий хранятся в памяти системы и запускаются оператором за несколько секунд. Комплекс легко масштабируется и интегрируется в сквозные автоматические конвейерные линии предприятия.

Надежность и безсиликоновые стандарты исполнения SPK

• Гарантия новизны: Комплекс поставляется заказчику в заводском исполнении; все узлы, датчики и механизмы являются абсолютно новыми и ранее не эксплуатировались.

• Бессиликоновое производство (Silicone-Free): Все уплотнители и шланги выполнены из материалов без содержания силикона. Это полностью предотвращает появление дефектов типа «рыбий глаз» (кратеров) на готовом полимерном покрытии.

• Химически стойкая гидравлика: Применяемые насосные станции, краскомиксеры, подъемники и уровнемеры сертифицированы для постоянного контакта с агрессивными жидкими ЛКМ и растворителями.

• Герметичность стыков: Все жесткие трубопроводы, фитинги и гибкие рукава высокого давления (РВД) имеют стопроцентную герметичность. Конструкционные элементы защищены специальными антикоррозийными и химически стойкими эмалями.
