Роботизированная линия окраски и сушки для кабин и рам бульдозеров SPK

Роботизированная линия окраски и сушки для кабин и рам бульдозеров SPK
Роботизированная линия окраски и сушки для кабин и рам бульдозеров SPK
Роботизированная линия окраски и сушки для кабин и рам бульдозеров SPK
Роботизированная линия окраски и сушки для кабин и рам бульдозеров SPK

окрасочные роботы макарова

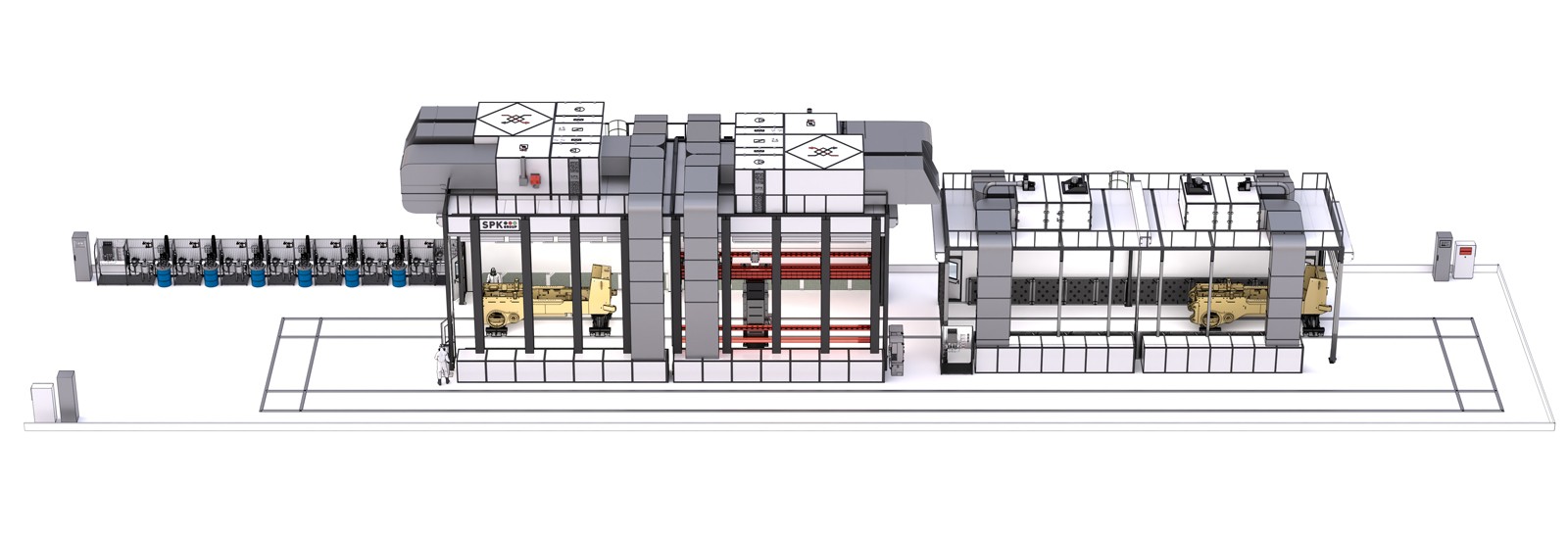

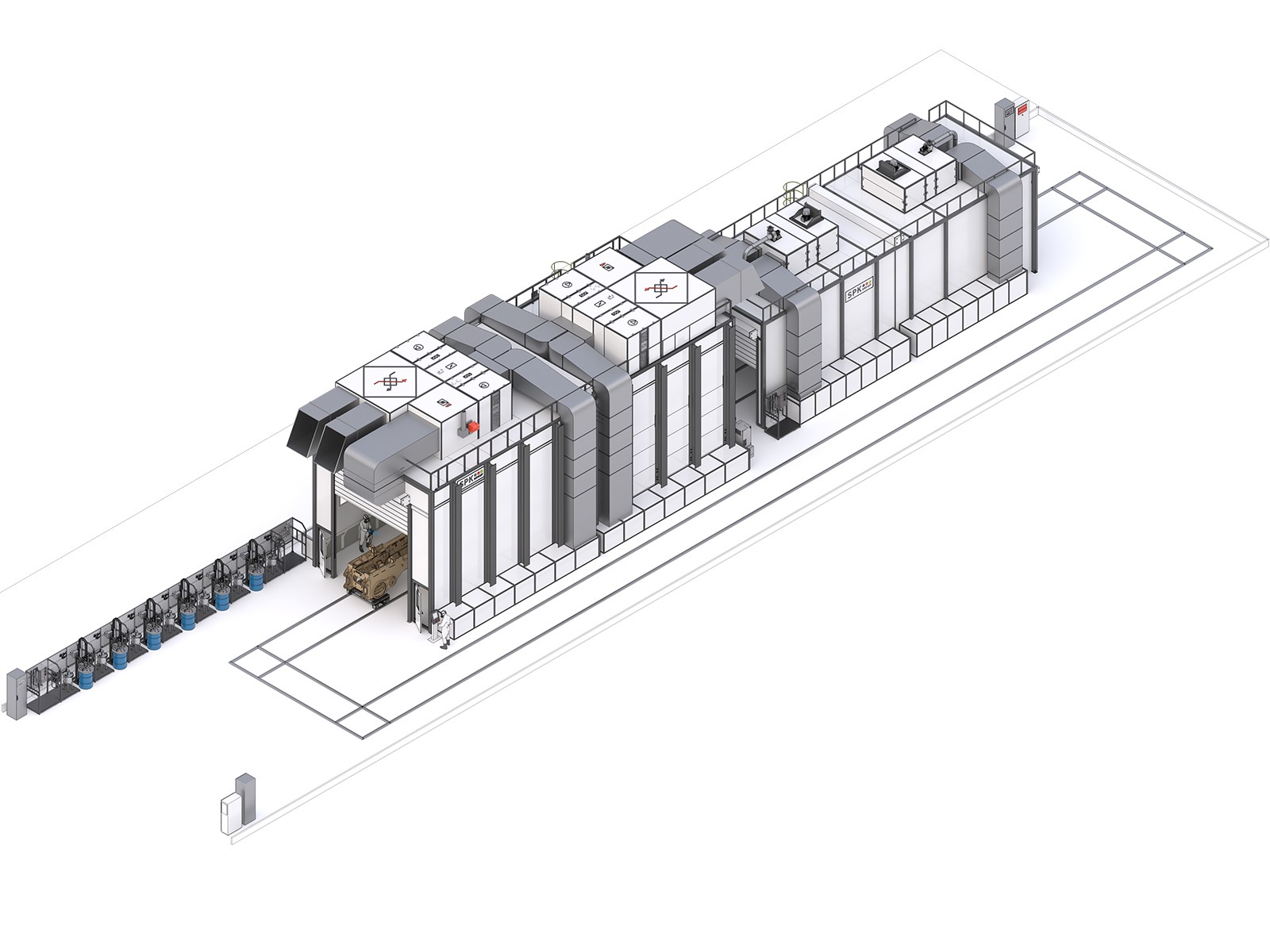

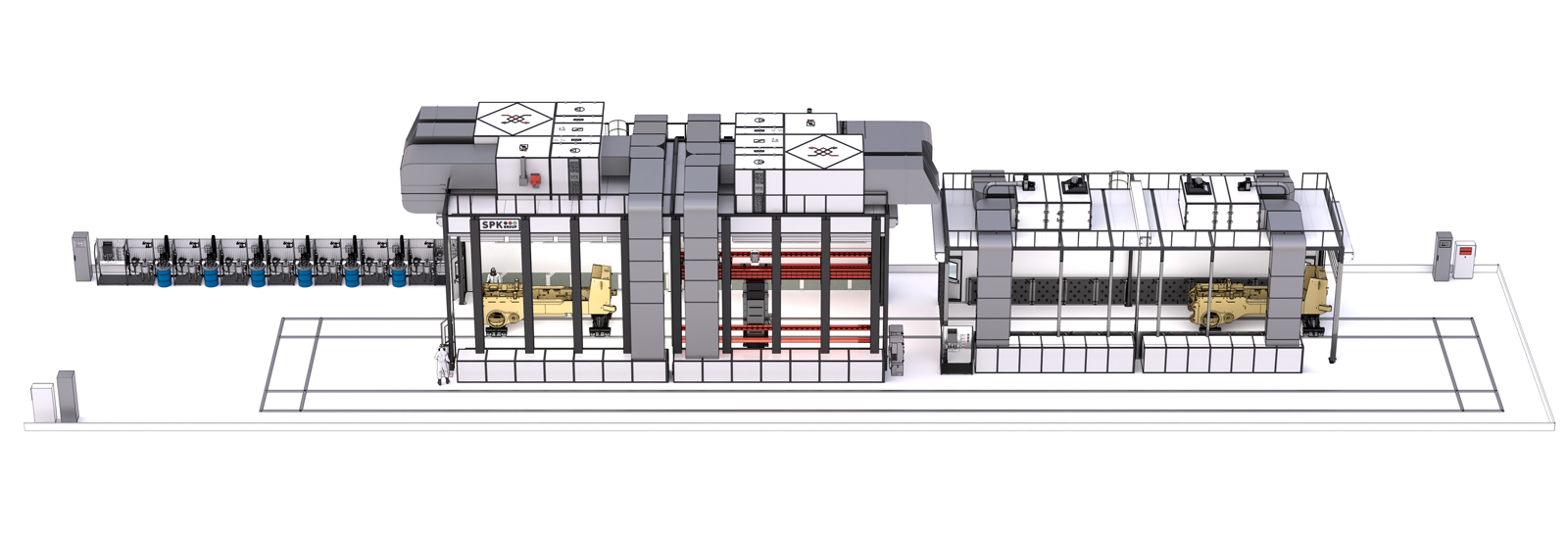

Оборудование и комплектация окрасочной камеры

1. Кровля камеры
Поставка — 1 комплект.

2. Ограждающие конструкции
Изготовлены из сэндвич-панелей с минераловатным утеплителем, толщина — 80 мм.
Поставка — 1 комплект.

3. Осветительная система
Основное и аварийное освещение во взрывозащищённом исполнении.
Освещённость в каждой зоне — 750–1000 лк.
Поставка — 2 комплекта.

4. Внешние ворота
ПВХ-ворота с электроприводом.
Размер проёма — 4000×5000 мм.
Поставка — 2 комплекта.

5. Межсекционные ворота
ПВХ-ворота с автоматическим приводом, разделяющие секции.
Размер проёма — 4000×7000 мм.
Поставка — 1 комплект.

6. Сервисные двери с остеклением
Размер — 800×2000 мм.
Дверь в зону с роботом оборудована замком безопасности и датчиками, которые при открытии останавливают процесс окраски и работу робота.
Поставка — 3 комплекта.

7. Приточная фильтрация воздуха
Класс фильтрации — М5.
Поставка — 2 комплекта.

8. Вытяжная фильтрация воздуха
Вытяжка реализована через боковые короба.
В составе:

  • Боковые сервисные решётки — 2 комплекта
  • Рулонные фильтры из стекловолокна, класс G3 — 2 комплекта
    Поставка — 2 комплекта.

9. Приточно-вытяжная вентиляция SPK-VU-41
Монтаж оборудования — на крыше камеры.

  • Искробезопасные рабочие колёса
  • Взрывозащищённые электродвигатели
  • Вертикальный воздухообмен (сверху вниз, в обе боковые стены)
  • Фильтры G4 перед каждым вентилятором
  • Забор и выброс воздуха — снаружи
  • Внутренние воздуховоды входят в поставку, внешние — ответственность заказчика
  • Мощность вентилятора — 22 кВт (суммарно 88 кВт)
  • Давление — 1000 Па
  • Производительность — 41 000 м³/ч на установку (всего 82 000 м³/ч)
  • Кратность воздухообмена — более 120 раз/ч в каждой секции
  • Частотное регулирование
  • Нагрев воздуха — природный газ
  • Теплообменник из нержавеющей стали, мощность — 390 кВт
  • Газовая горелка с плавной регулировкой, мультиблок
  • Пластинчатый рекуператор, мощность — около 390 кВт
    Поставка — 2 комплекта.

10. Отсечные клапаны
Поставка — 4 комплекта.

11. Газоанализаторы НКПР
Поставка — 1 комплект.

12. Автоматическая система пожаротушения и сигнализации
Поставка — 1 комплект.

13. Точки подключения сжатого воздуха
На 2 рабочих поста, с фильтрацией.
Поставка — 2 комплекта.

14. Щит управления, пульт и автоматика
Поставка — 1 комплект.

Технические характеристики камеры

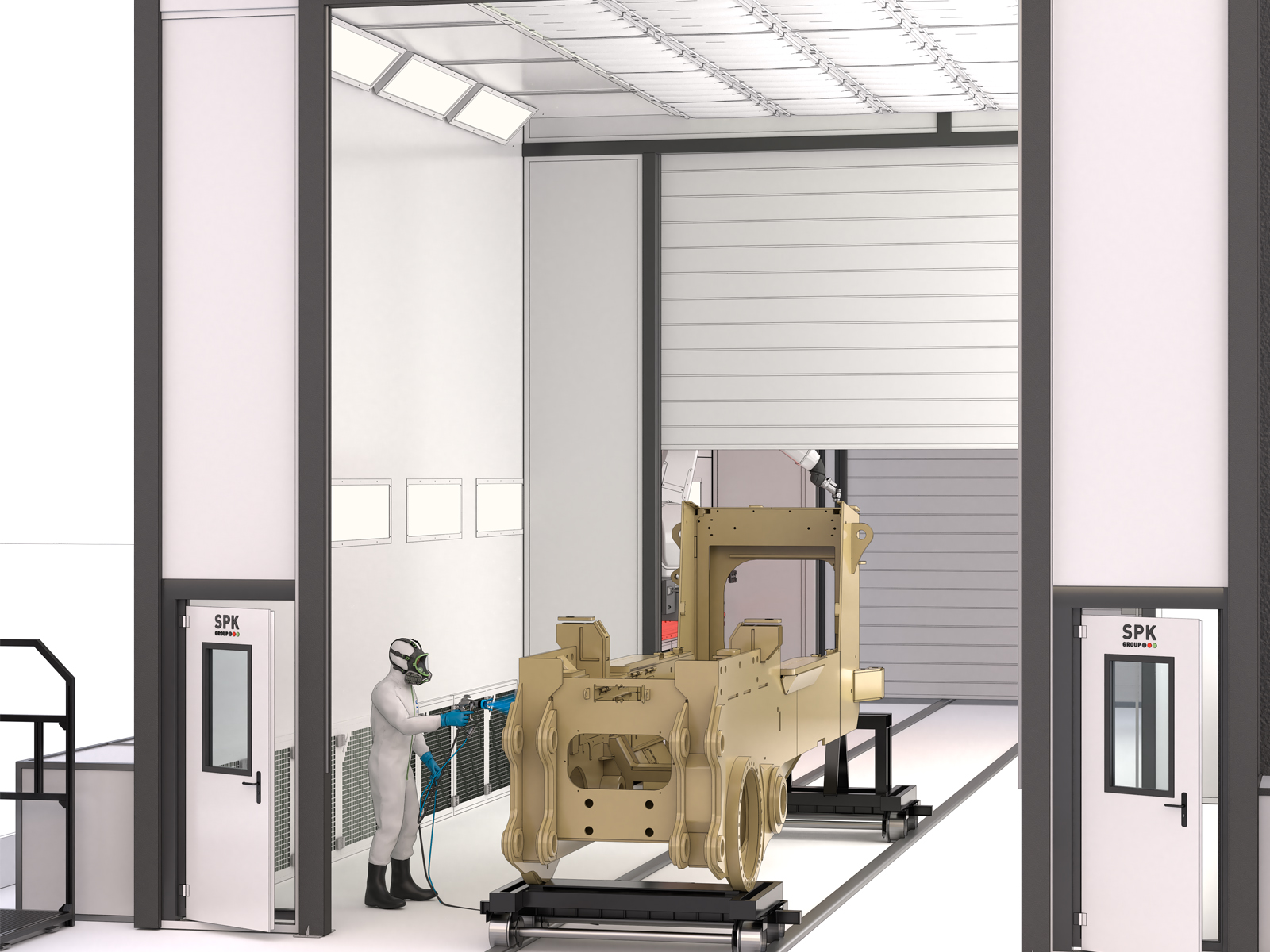

  • Двухсекционная проходная камера, исполнение — УХЛ4.
  • Первая секция предназначена для ручной окраски и подкраски труднодоступных мест.
  • Вторая секция — автоматизированная, с применением робота.
  • Внутренние размеры (Д×Ш×В): 17 000 × 6 000 × 6 000 мм.
промышленная окраска

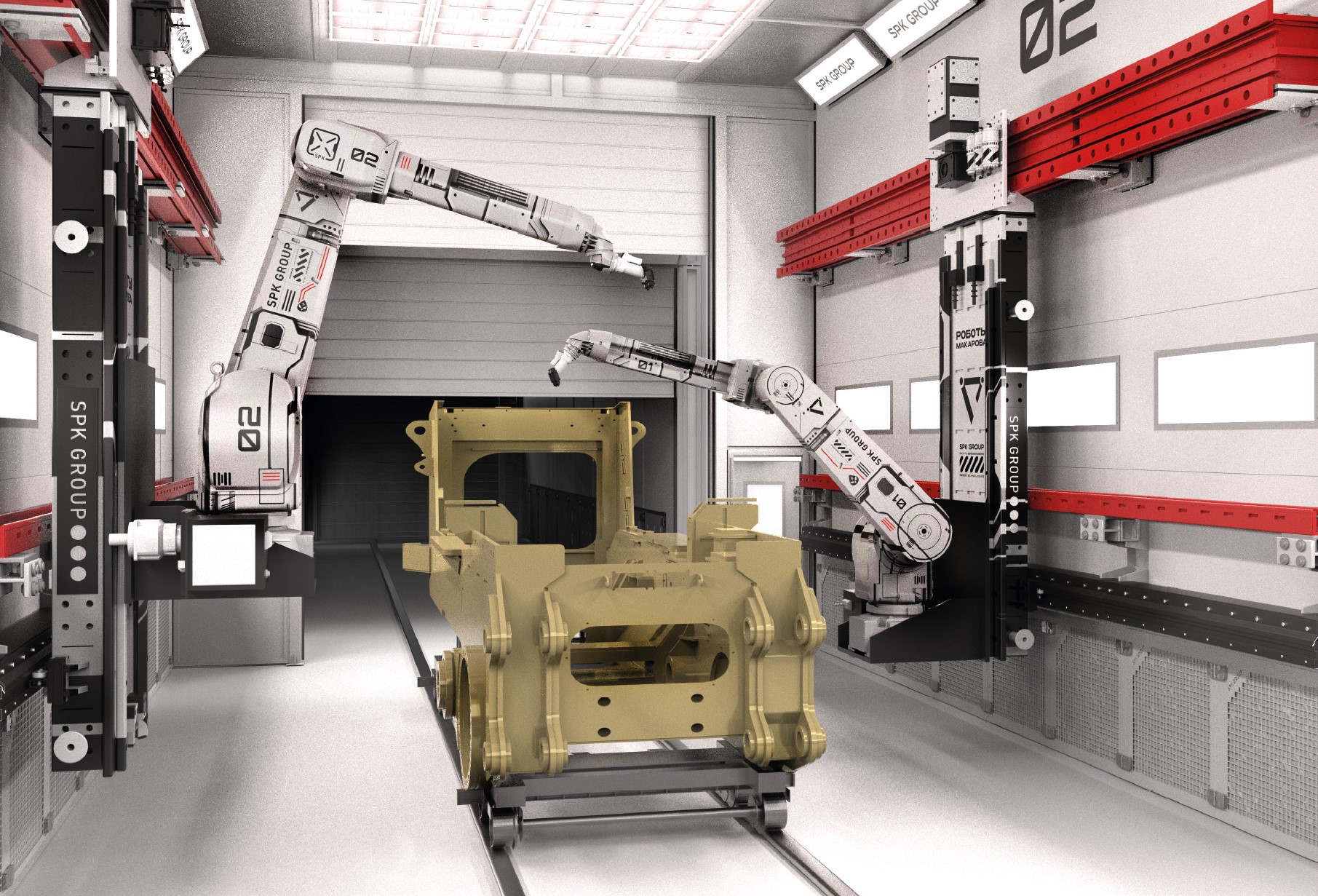

Роботизированная окрасочная ячейка

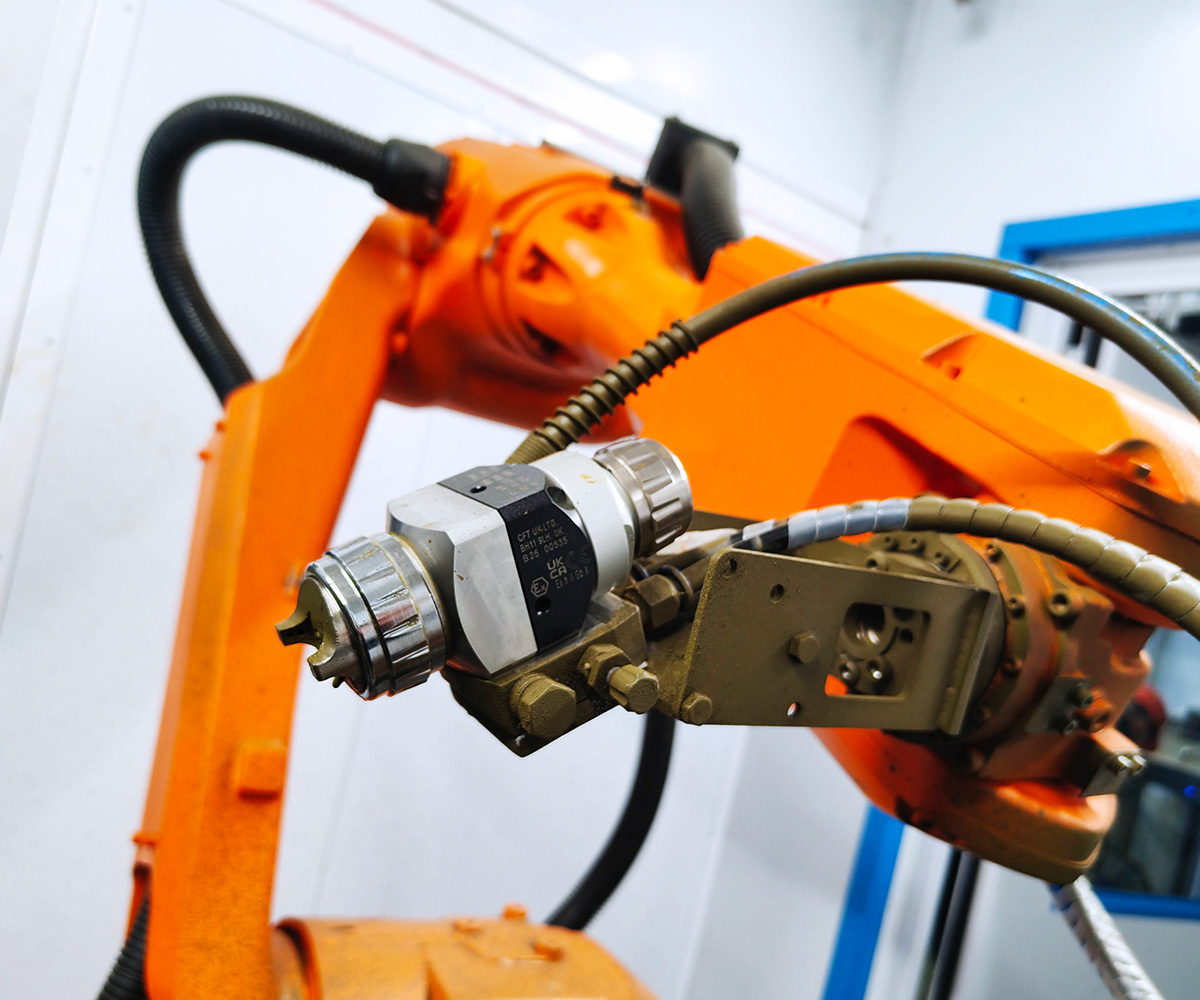

1. Окрасочный робот Fanuc P250iB

  • Сертификация ATEX
  • Монтаж на стене, на линейной направляющей, крепление к металлокаркасу
  • 8 управляемых осей (6 осей робота + 2 линейные)
  • Точность позиционирования — 0,2 мм
  • Максимальная нагрузка — 15 кг
  • Дальность — 2800 мм
    Поставка — 2 комплекта.

2. Контроллер R30iB Plus
Поставка — 1 комплект.

3. Пульт iPendant
Поставка — 1 комплект.

4. Кабели подключения
Поставка — 1 комплект.

5. Комплект для установки окрасочного оборудования на роботе
Поставка — 1 комплект.

6. Защитный чехол для Fanuc P250
Поставка — 1 комплект.

7. Привод для линейного перемещения робота (с кабелями)
Поставка — 2 комплекта.

8. Линейные направляющие для перемещения робота
Включает:

  • Механический модуль оси Х (перемещение вдоль камеры) — 1 комплект
  • Механический модуль оси Z (перемещение по высоте) с угловой кареткой — 1 комплект
  • Энергоцепи закрытого типа для осей Х и Z — по 1 комплекту
  • Комплект для крепления направляющих и энергоцепей к металлокаркасу — 1 комплект
    Поставка — Заказчик.

9. Система технического зрения для идентификации изделий
Поставка — 1 комплект.

10. Средства удалённого программирования роботов
Установка ПО Roboguide на ПК заказчика, обучение персонала.
Поставка — 1 комплект.
