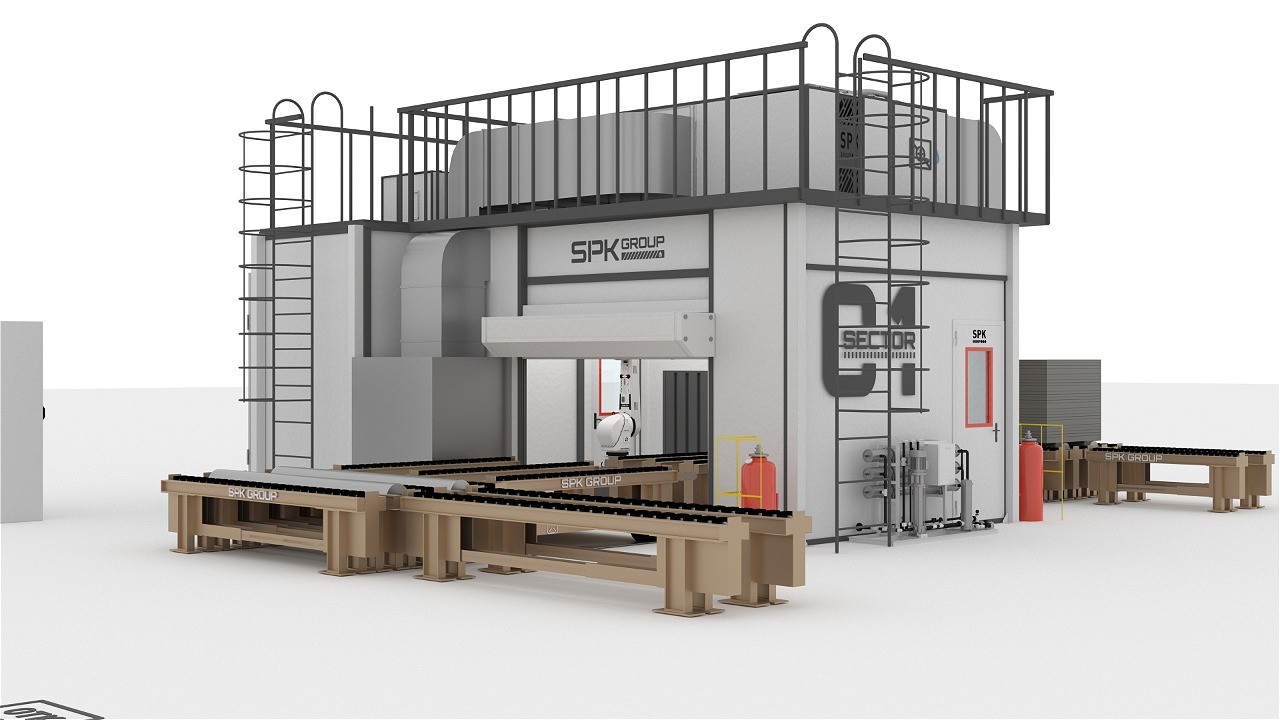

Роботизированная линия окраски SPK
Инженерное решение от SPK GROUP предназначено для автоматизированного нанесения защитных водно-дисперсионных лакокрасочных составов на боковые грани (торцы) сформированных пакетов ОСП-плит.
Линия поддерживает два режима работы: автоматический (нанесение ЛКМ специализированным роботом-манипулятором) и дублирующий ручной (выполнение задач оператором-маляром при нестандартных сценариях).
Технологические особенности и аэродинамика
-
Направленный воздухообмен: В рабочей зоне создается ламинарный поток подогретого и очищенного воздуха, движущийся по диагонали относительно длины камеры.
-
Эффективная фильтрация: Применена система сухого улавливания окрасочного тумана, гарантирующая высокую чистоту поверхности и равномерность формирования финишного слоя.

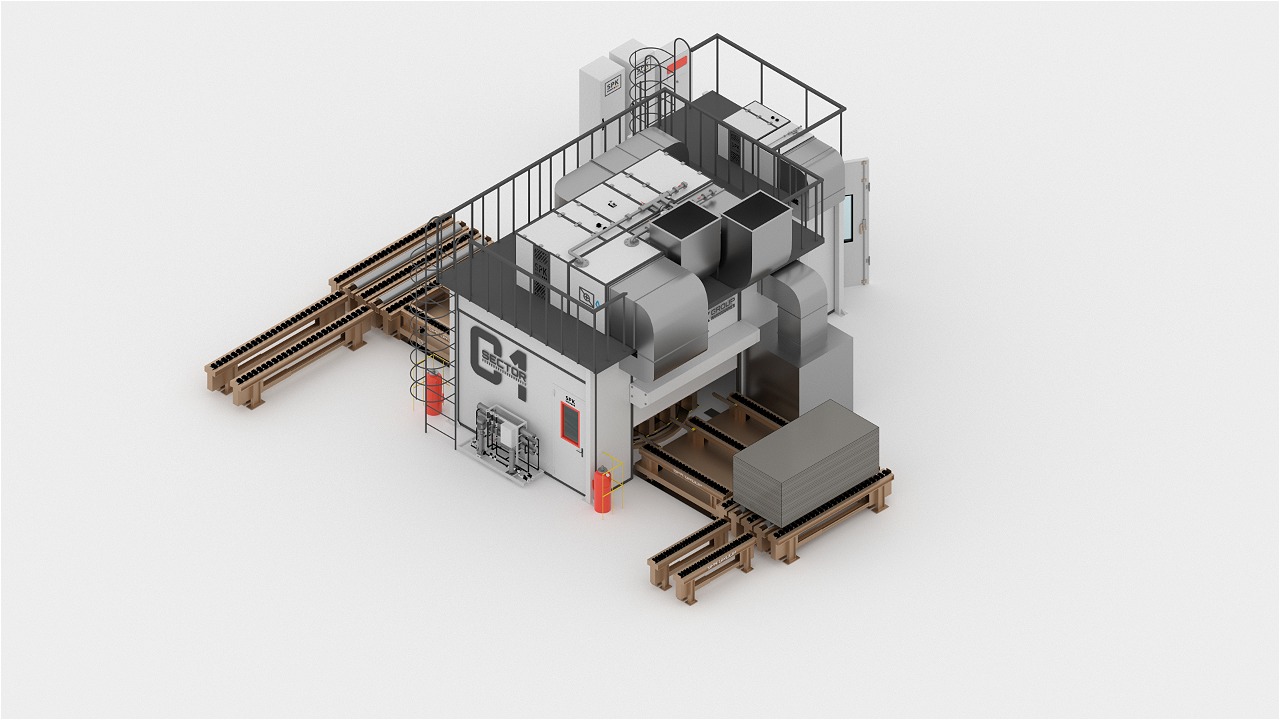

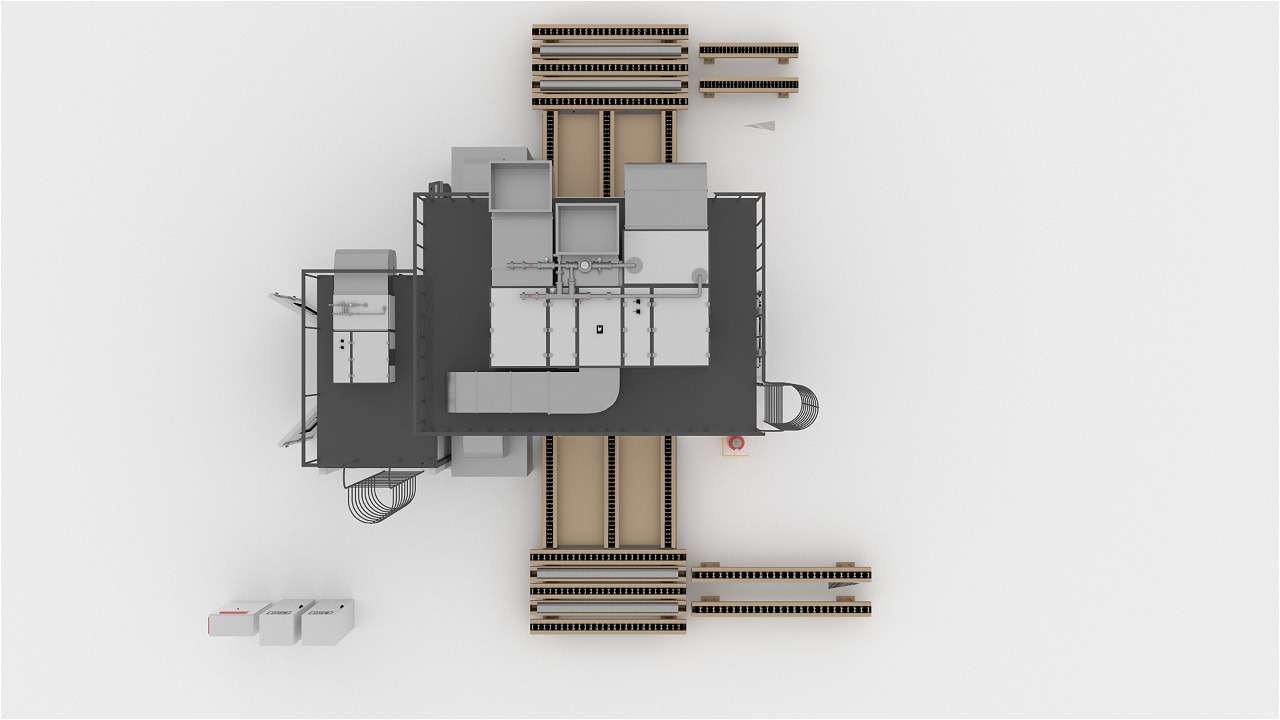

Состав инженерно-технологического комплекса
-

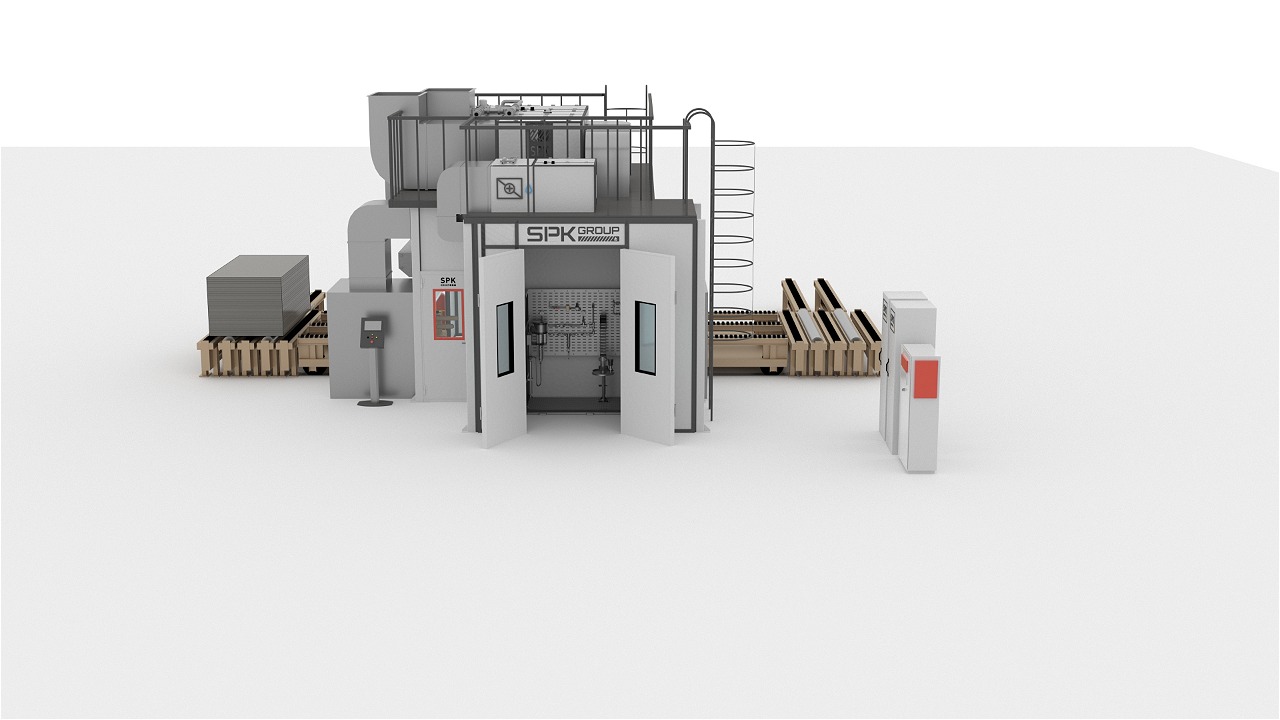

Окрасочный модуль SPK-SB-4.5.2: Проходная кабина с прилегающим агрегатным помещением для инженерных систем.
-

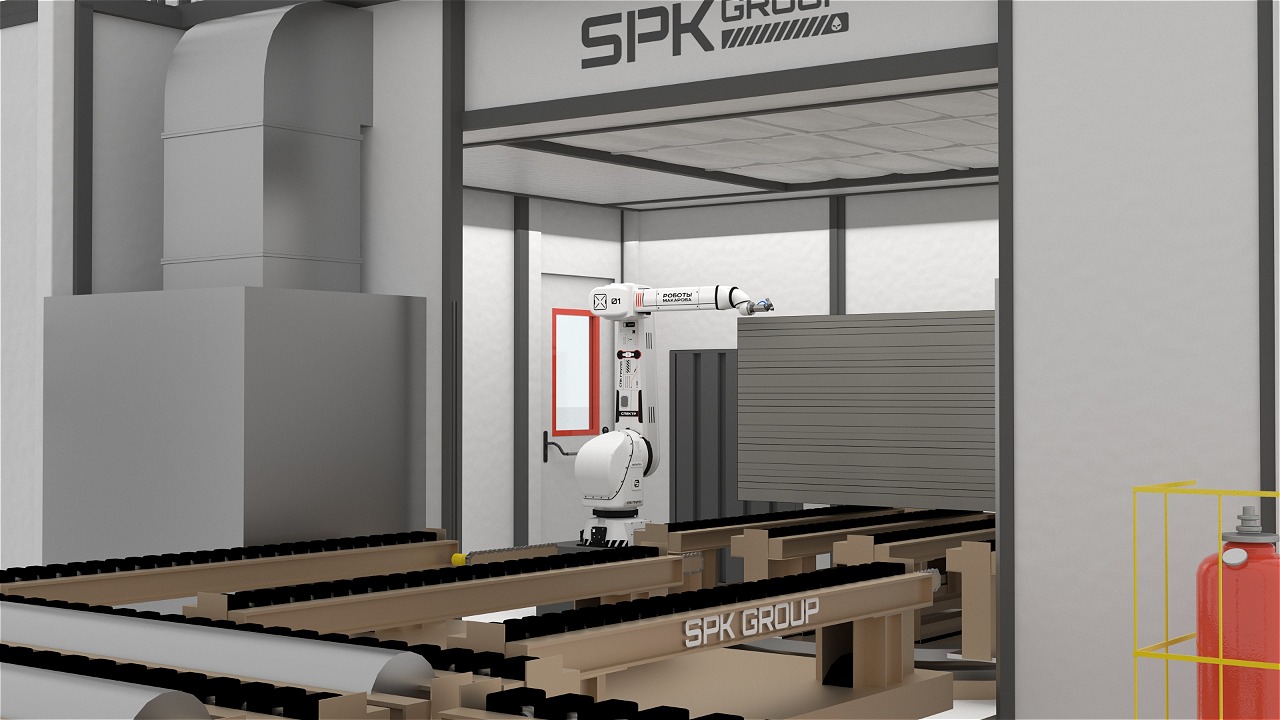

Роботизированная ячейка SPK RC: Автоматический модуль нанесения покрытия на базе взрывозащищенного промышленного робота Qjar.
-
Насосно-распылительный комплекс Graco: Профессиональное оборудование высокого давления для подачи и распыления ЛКМ в автоматическом и ручном режимах.
-
Транспортная система: Напольный цепной конвейер с интегрированным поворотным механизмом.
-
Автоматизированная система управления (АСУ ТП): Единый интеллектуальный контур контроля всех технологических узлов.
Технические характеристики процесса и изделий
-
Обрабатываемый объект: Сформированная пачка панелей ОСП.
-
Габаритные размеры: 2440 × 1120 × 1000 мм.
-
Масса объекта: 1600 кг.
-
Площадь обработки: 7,22 м².
-
Класс покрытия: VI класс по ГОСТ 9.032-74.
-
Применяемый материал: 1К водоразбавляемая краска для наружных работ.
-
Время цикла обработки: 5 минут (расчетное чистое время окраски 1 пачки с учетом цикла работы позиционера).
Эксплуатационные условия
Линия спроектирована для работы в жестких условиях сухого деревообрабатывающего производства с высокой концентрацией древесной пыли и температурным диапазоном окружающей среды от -10 °C до +30 °C.
