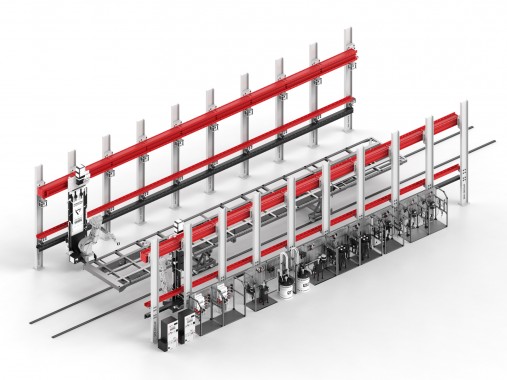

Роботизированная окрасочно-сушильная камера для рам грузовой техники SPK-SCB-24.7.6

Роботизированная окрасочно-сушильная камера для рам грузовой техники SPK-SCB-24.7.6
Роботизированная окрасочно-сушильная камера для рам грузовой техники SPK-SCB-24.7.6

роботизированная окраска

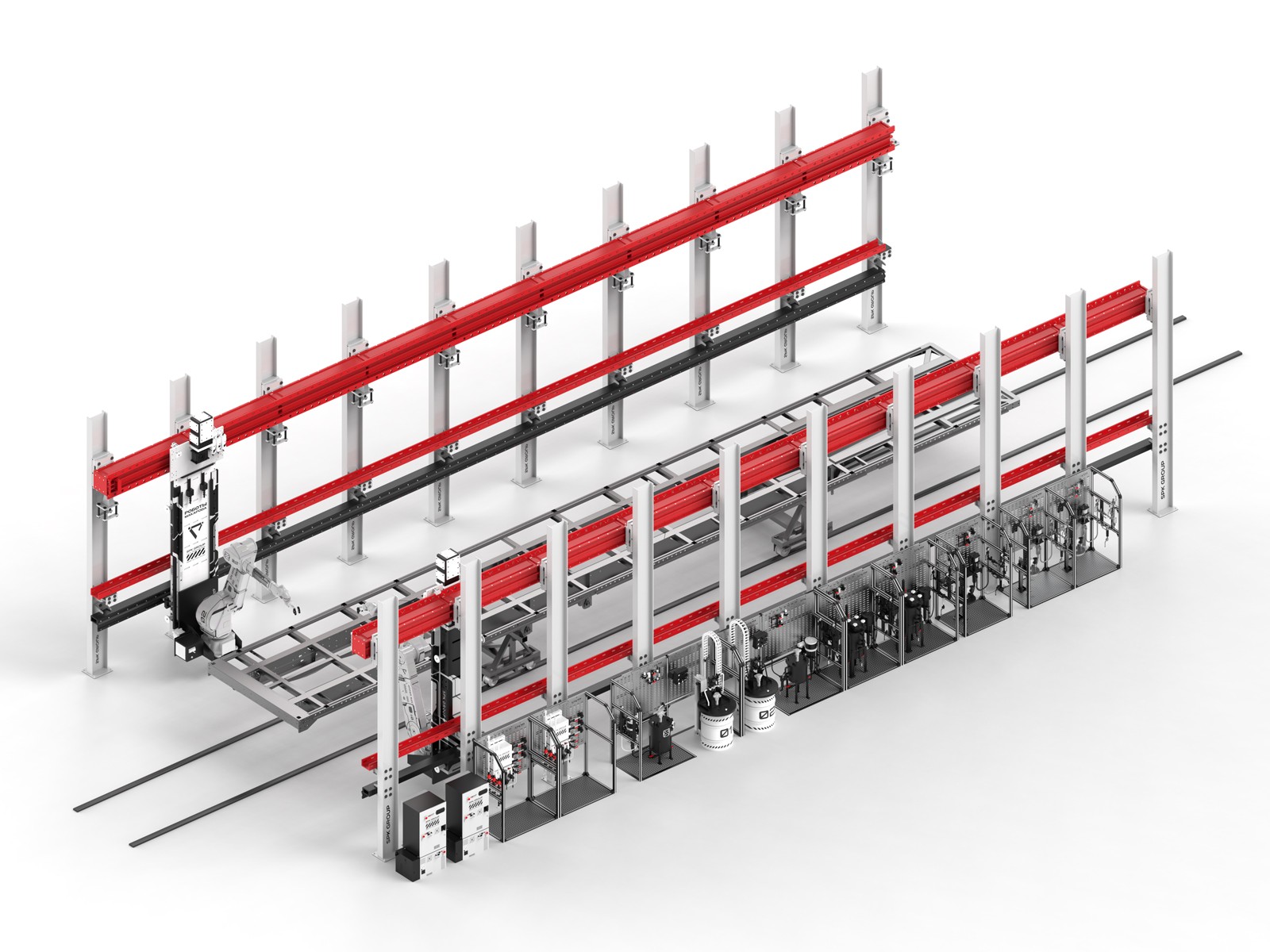

Роботизированный окрасочный комплекс

Проект предусматривает внедрение автоматизированной линии для нанесения лакокрасочных покрытий, включающей полный набор технологического оборудования для работы с ЛКМ. В состав комплекса входят следующие основные элементы:

Ключевые элементы комплекса

  • Двухсекционная окрасочная камера SPK-SB-17.6.6
    Первая секция предназначена для ручного нанесения краски и обработки труднодоступных зон.

  • Двухсекционная сушильная камера SPK-CB-15.5.5
    Позволяет осуществлять сушку изделий как одновременно в обеих секциях, так и по отдельности.

  • Роботизированная окрасочная система на базе Fanuc SPK-9.6.6
    Оборудована системой машинного зрения для идентификации изделий и высокоточным позиционированием внутри камеры.

  • Оборудование для подготовки, подачи, автоматического смешивания и нанесения ЛКМ
    Включает все необходимые устройства для автоматизированной и ручной работы с лакокрасочными материалами.

  • Транспортная система «круглый рельс»
    Обеспечивает перемещение изделий между рабочими зонами, комплектуется транспортными тележками.

  • Опционально: Краскоприготовительное отделение
    Дополнительный модуль для подготовки лакокрасочных материалов.

 макарова_1

Технические детали окрасочной камеры SPK-SB-17.6.6

  • Каркас:
    Усиленная металлическая конструкция с порошковым покрытием, рассчитанная на статические и динамические нагрузки.

  • Вентиляция:
    Оборудование размещено на крыше, предусмотрена сервисная площадка с ограждениями и лестницами для обслуживания.

  • Обшивка:
    Сэндвич-панели с минераловатным утеплителем толщиной 80 мм.

  • Освещение:
    Два источника света в каждой секции, обеспечивающие уровень освещённости 750–1000 лк.

  • Двери:
    Наружные ПВХ-ворота с электроприводом (размер 4000×5000 мм), межсекционные ворота аналогичных размеров, а также сервисная дверь (800×2000 мм) с замком и смотровым окном.

  • Фильтрация воздуха:
    Приточные фильтры класса М5 и вытяжные фильтры класса G3, боковые сервисные решётки для обслуживания.

  • Вентиляционная система:
    Установка SPK-VU-41 на крыше, выполненная в искробезопасном исполнении, с фильтрами G4 перед вентиляторами.

  • Производительность:
    Общий объём воздухообмена — 82 000 м³/ч, кратность воздухообмена — более 120 раз в час, частотное регулирование.

  • Система нагрева:
    Газовые теплообменники мощностью 390 кВт, горелки с электронной модуляцией, теплообменные рекуператоры.

  • Дополнительное оснащение:
    Отсечные клапаны, газоанализаторы НКПР, автоматические системы пожаротушения и сигнализации, точки подключения сжатого воздуха, щиты управления и пульты автоматики.

Габариты и размеры

  • Внутренние размеры камеры: 17 000 × 6 000 × 6 000 мм
  • Первая секция: 8 700 × 6 000 × 6 000 мм
  • Вторая секция: 8 500 × 6 000 × 6 000 мм
  • Внешние габариты: 17 500 × 7 900 × 9 000 мм

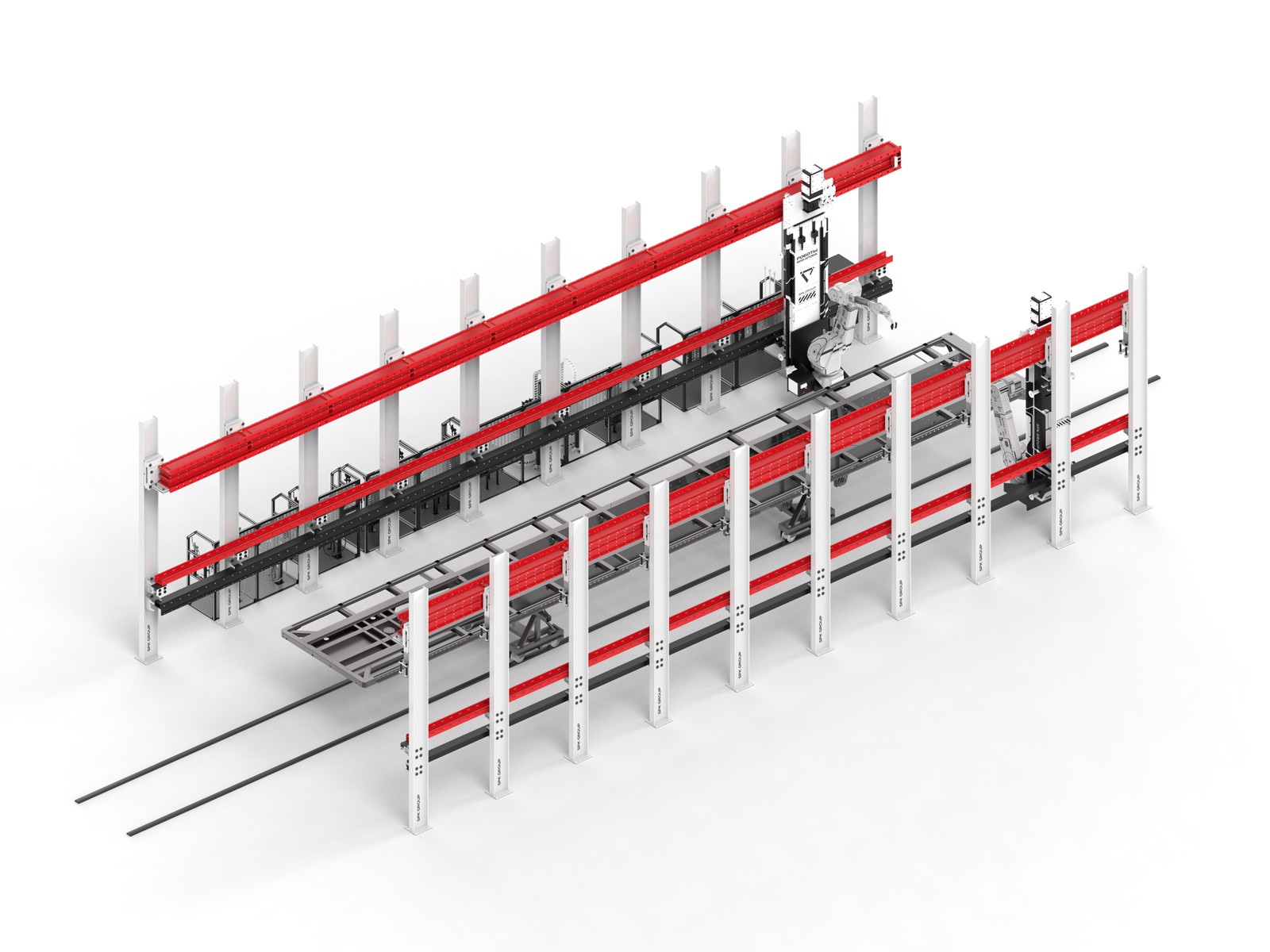

Роботизированная окрасочная система (SPK-9.6.6)

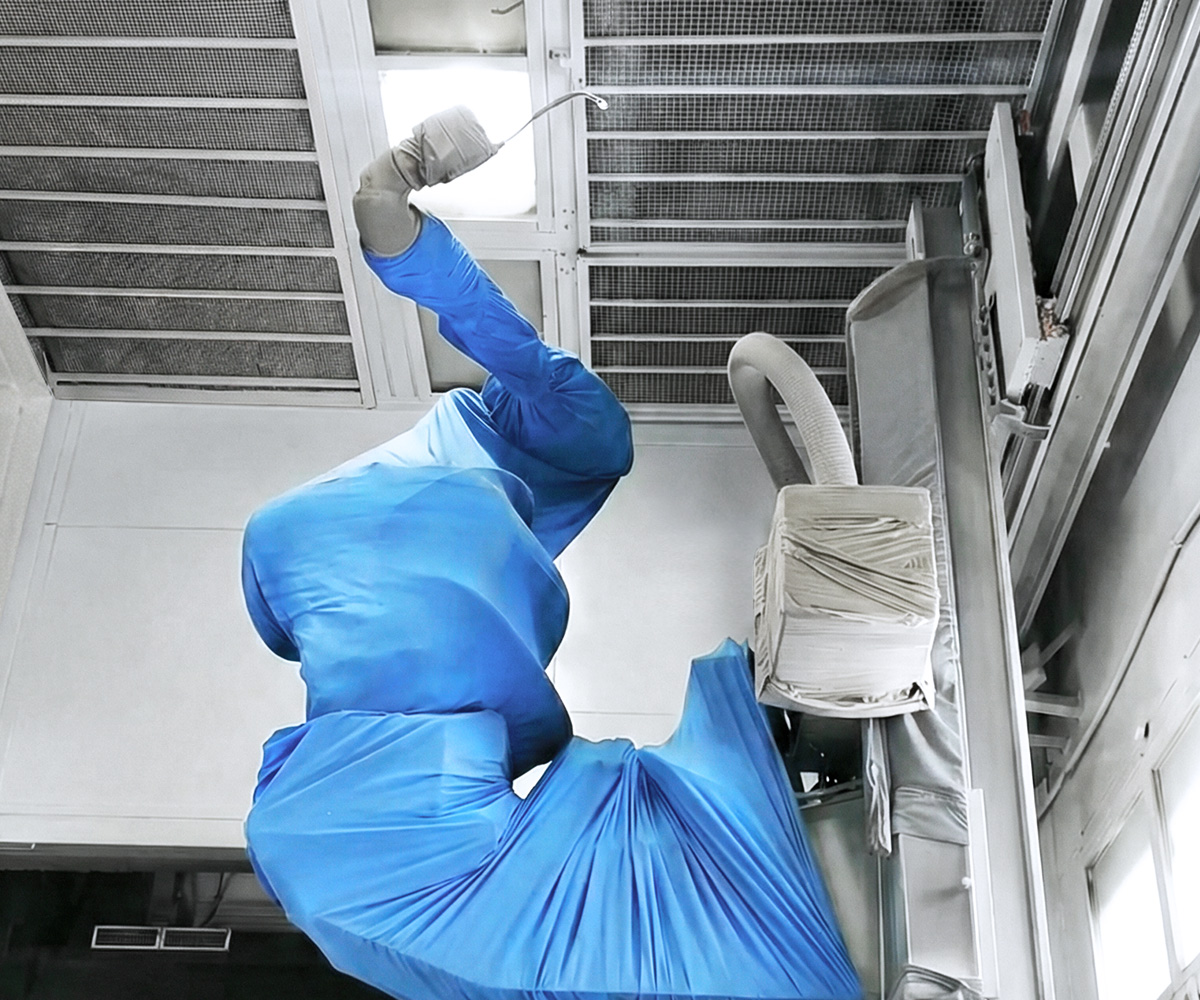

  • Окрасочный робот Fanuc P250iB:
    Сертифицирован по ATEX, монтируется на стене с использованием линейной направляющей, закреплённой на металлокаркасе.

  • Технические характеристики:
    8 управляемых осей (6 осей робота + 2 линейные), точность позиционирования — 0,2 мм, максимальная нагрузка на манипулятор — 15 кг, рабочий радиус — 2800 мм.

  • Комплектация:
    Контроллер R30iB Plus, пульт iPendant, комплект кабелей, защитный чехол, двигатель для линейного перемещения, линейные направляющие (изготавливаются сторонней организацией по заказу).

  • Дополнительные системы:
    Система технического зрения для идентификации изделий, рабочее место для удалённого программирования робота.

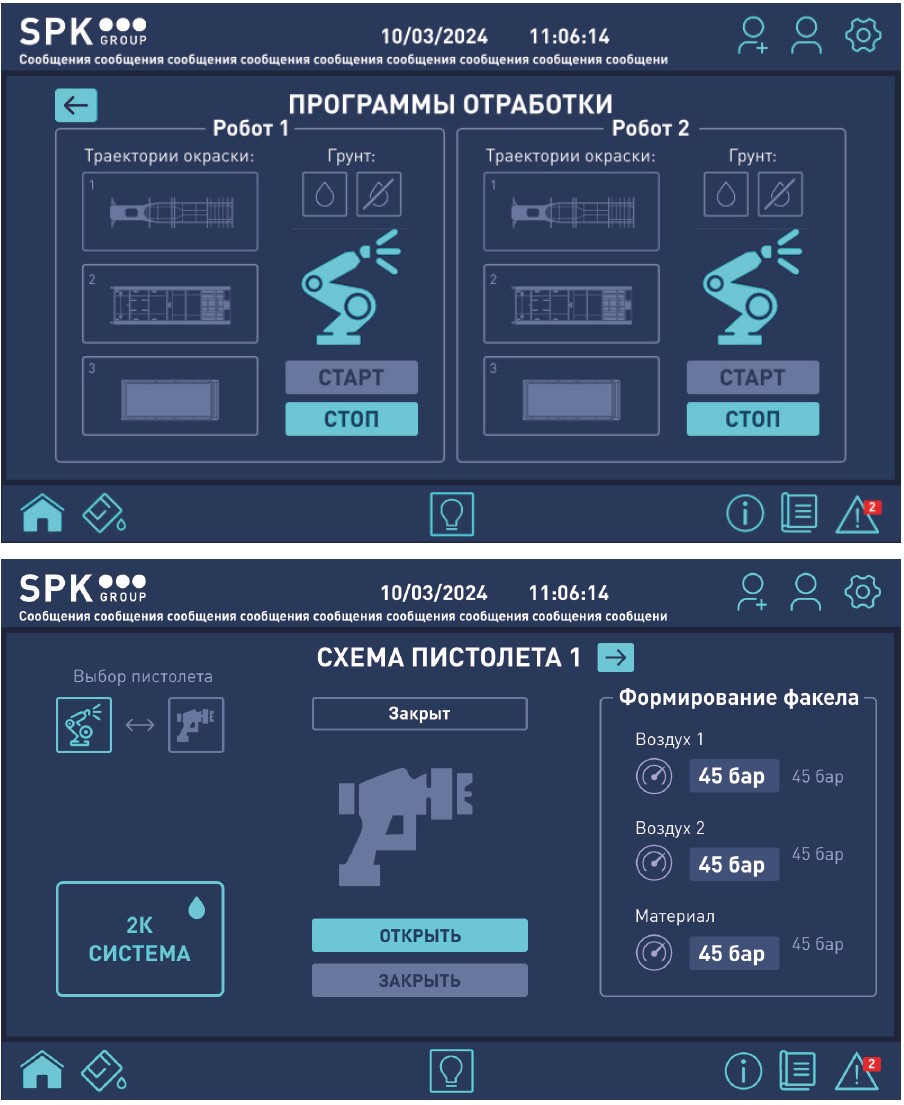

управление окрасочным роботом
