Роботизированный окрасочный комплекс SPK GROUP для автоматизированных конвейерных линий

Современная промышленная система нанесения ЛКМ от SPK GROUP предназначена для высокоточного окрашивания изделий в непрерывном конвейерном цикле. Комплекс обеспечивает безупречное качество финишного покрытия, снижает расход лакокрасочных материалов и полностью исключает влияние человеческого фактора на сложнейших технологических этапах.

Технический состав базовой комплектации и опций

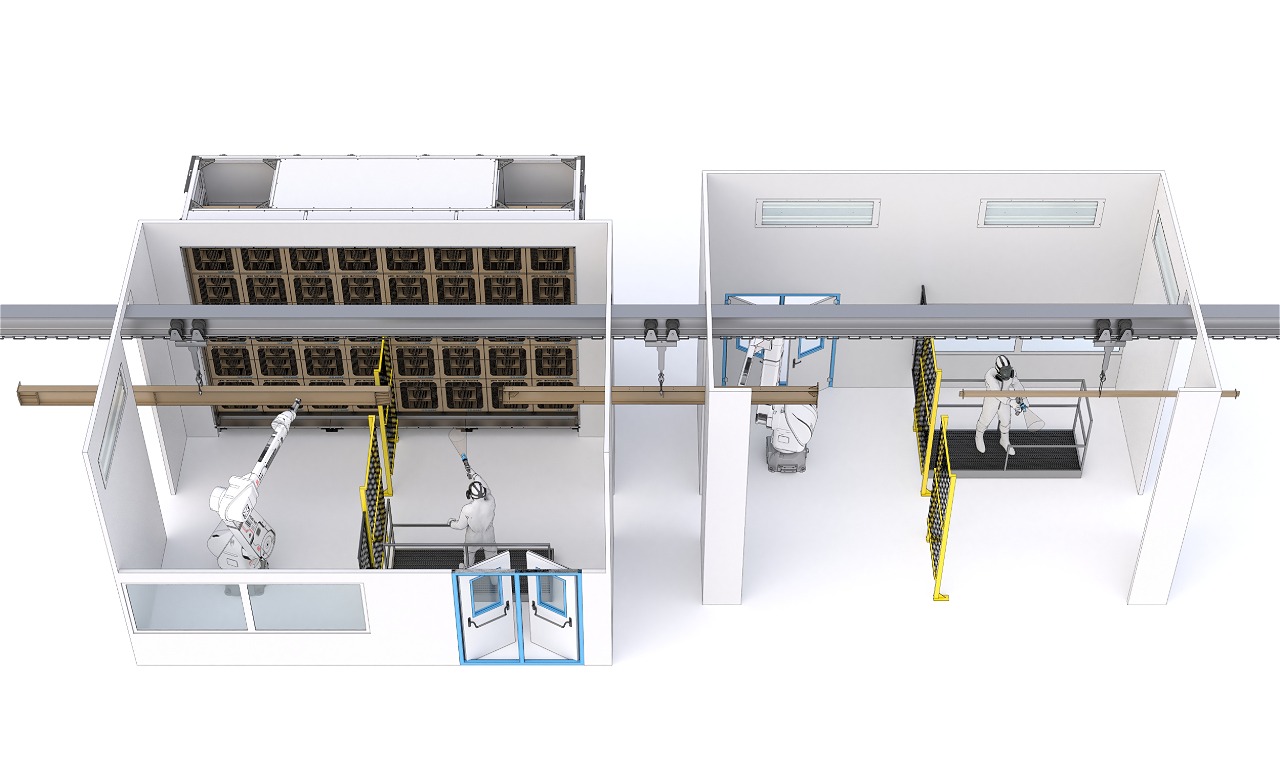

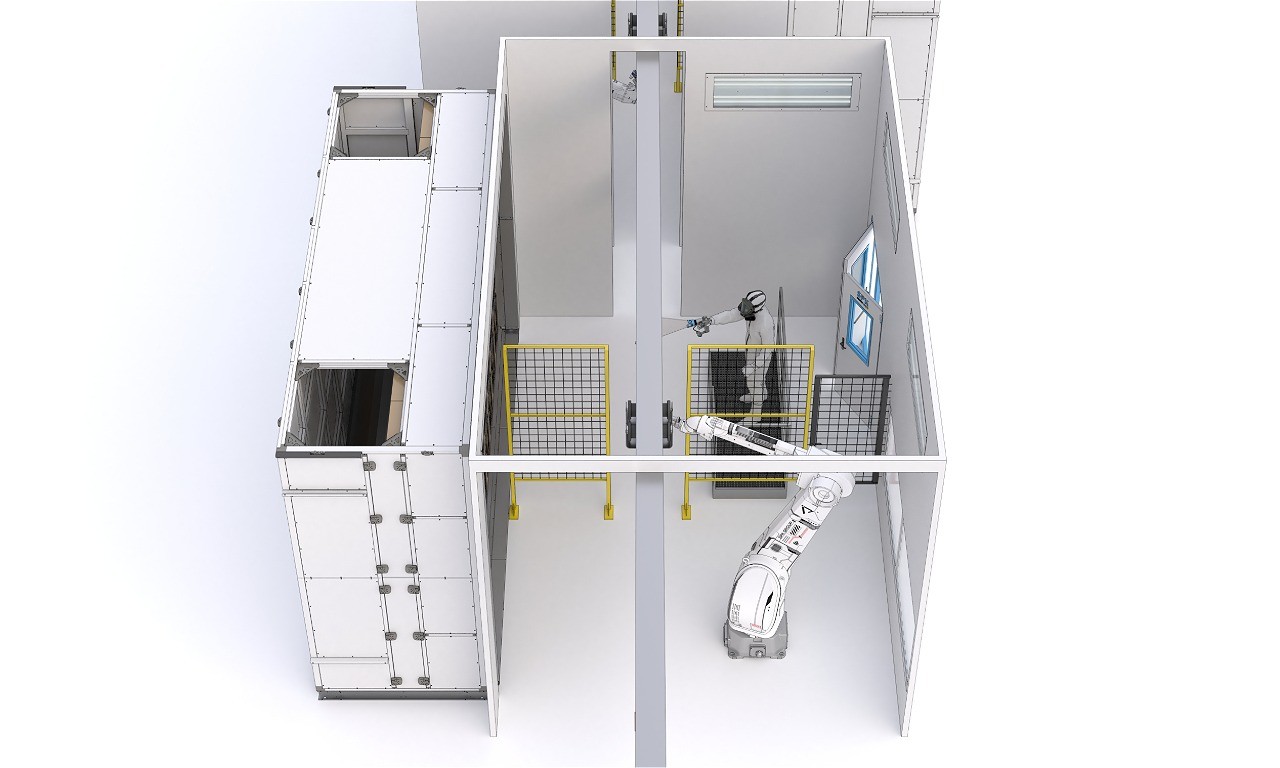

1. Роботизированная окрасочная ячейка SPK GROUP (2 комплекта)

Сердцем каждого модуля является высокопроизводительный промышленный робот-манипулятор Fanuc P250iB, специально спроектированный для работы в условиях окрасочных производств.

Инженерное оснащение и комплектация манипулятора:

• Интеллектуальный контроллер R30iB Plus в специализированном взрывозащищенном исполнении. Расширен специализированным пакетом опций:

  • Программно-аппаратный модуль синхронизации с движущимся конвейером (Line Tracking);

  • Система предотвращения столкновений и защиты механических узлов (Collision Guard Pack);

  • Промышленный сетевой интерфейс Ethernet IP.

• Эргономичный переносной терминал iPendant для оперативного управления и отладки программ.

• Кабельная трасса (промышленный соединительный комплект длиной 15 м).

• Монтажно-интеграционный комплект: специализированный кронштейн, гибкий кабель-канал с фиксаторами, крепежные элементы.

• Защитный чехол высокой прочности, предохраняющий узлы манипулятора от оседания лакокрасочного тумана.

• Барьер безопасности и защитная зона:

  • Металлическое секционное ограждение с калиткой доступа;

  • Интегрированный электромеханический замок с актуатором, предохранительной защелкой и рычагом аварийной разблокировки.

• Силовая опорная платформа: жесткий стальной подиум со стойким антикоррозионным покрытием.

• Оптическая система позиционирования: взрывобезопасная световая завеса детекции появления детали на конвейерной линии.

Программное обеспечение и пусконаладочные работы:

• Рабочее место инженера: оснащение 1 ПК специализированным ПО Fanuc Roboguide и проведение базового инструктажа для персонала.

• Технологическая адаптация: разработка, отладка и запуск программ нанесения ЛКМ для 3 базовых типоразмеров изделий Заказчика.

• Обучение: практический курс по созданию и корректировке управляющих программ для специалистов с навыками программирования РТК.

2. Оборудование подготовки, подачи и нанесения ЛКМ (2 комплекта)

Технологический комплекс обеспечивает полный цикл работы с жидкими однокомпонентными грунт-эмалями на органической основе — от смешивания и стабилизации давления до дозированной подачи на распылители.

• Коррозионная стойкость: все элементы оборудования, контактирующие с агрессивными химическими средами, выполнены из нержавеющей стали аустенитного класса и химически инертных полимеров.

• Автоматическая промывка: интегрированный контур быстрой очистки каналов подачи при смене материала или завершении смены.

3. Автоматизированная система управления (АСУ РТК)

Централизованный модуль управления на базе промышленного контроллера (ПЛК) Delta обеспечивает единый контур управления роботами, системами подачи ЛКМ и конвейерной линии.

Архитектура и функционал системы управления:

• Шкафное исполнение: 1 главный электрический шкаф управления + дополнительный пульт управления, размещаемый непосредственно у окрасочной ячейки для максимального удобства оператора.

• Интерфейс «Человек-Машина» (HMI): сенсорный цветной дисплей с диагональю не менее 12 дюймов, продублированный физическими кнопками аварийной остановки и селекторами режимов.

• Пневмо- и электрокомпоненты: полный комплект монтажных лотков, экранированных кабелей и пневматической арматуры.

Экранные формы и программные модули HMI:

1. Главный экран — мониторинг текущего состояния комплекса и статуса выполнения операции в реальном времени.

2. Экран параметров — точная настройка технологических режимов нанесения покрытия.

3. Модуль безопасности — контроль состояния световых завес, замков и аварийных остановок.

4. Журнал событий и диагностика — детальный вывод ошибок, предупреждений и история работы системы.
