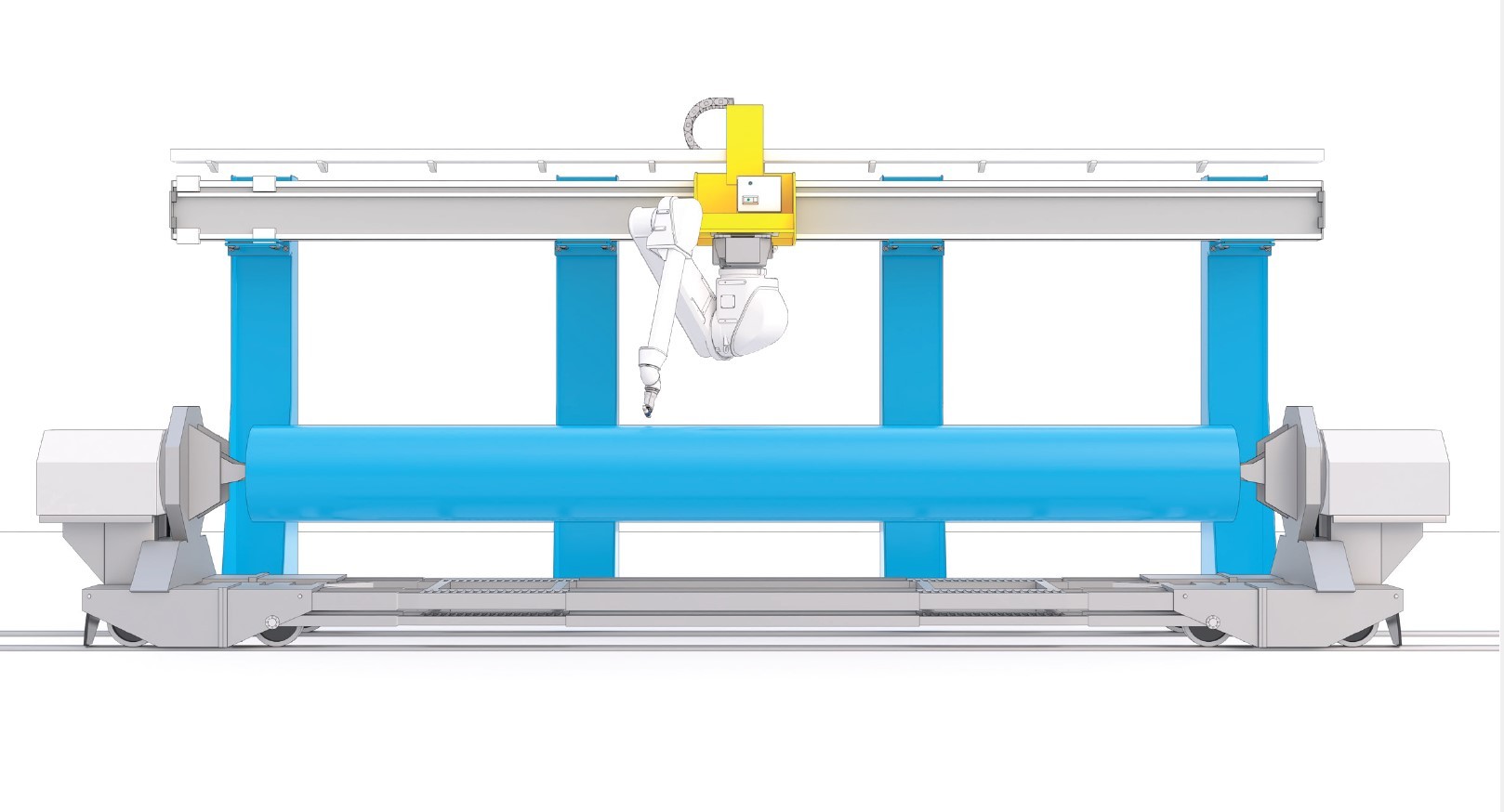

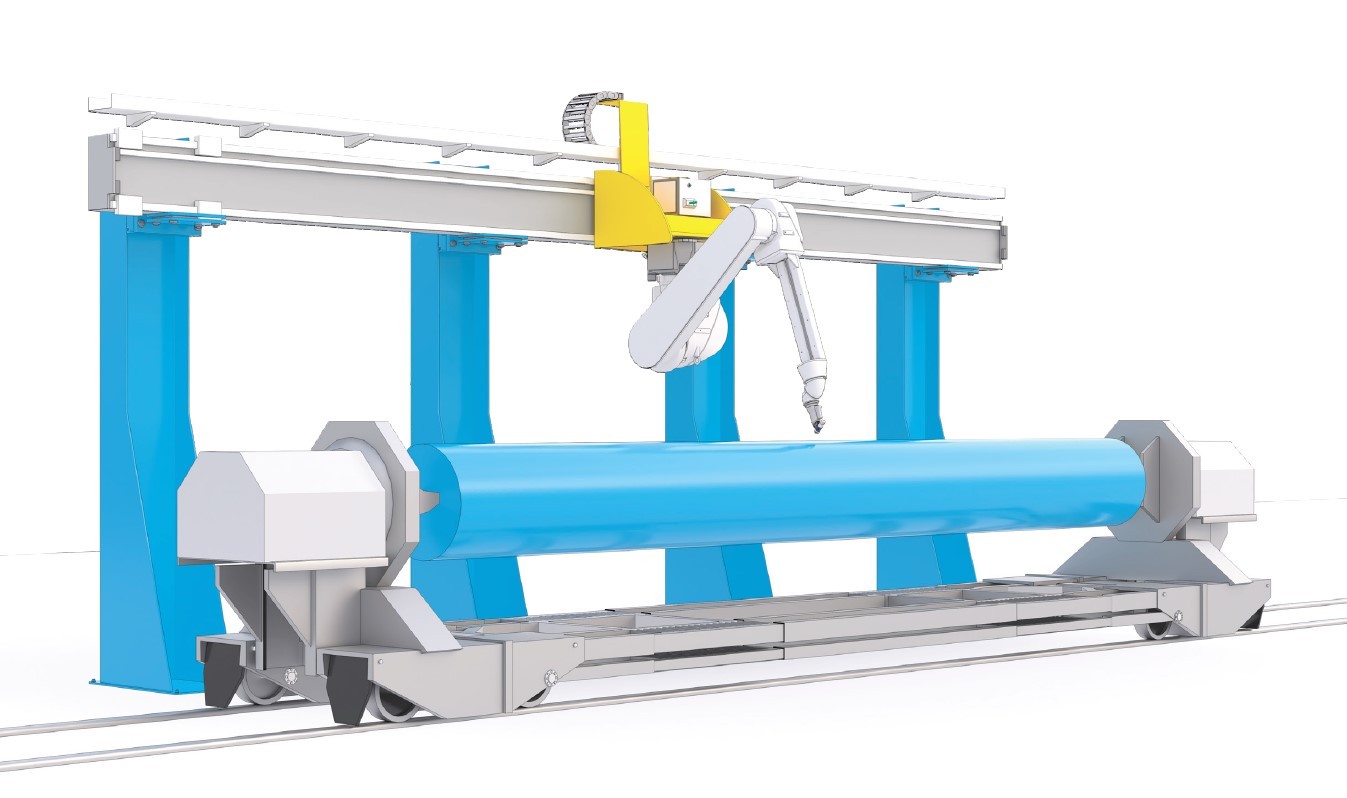

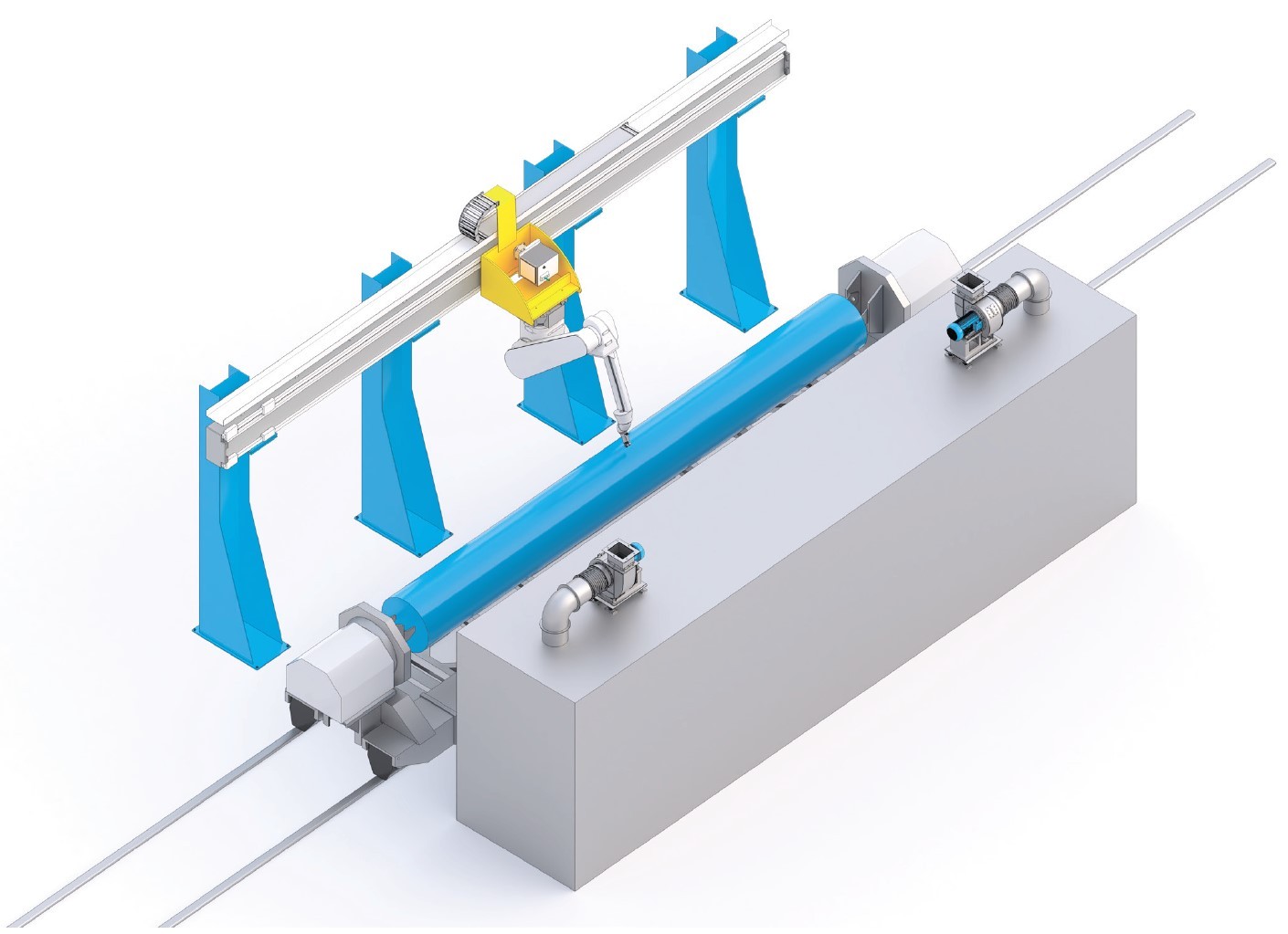

Роботизированный окрасочный комплекс SPK

Роботизированный окрасочный комплекс SPK
Роботизированный окрасочный комплекс SPK
Роботизированный окрасочный комплекс SPK

автоматическая окраска роботом

Комплектация роботизированной окрасочной системы

Роботизированная окрасочная ячейка SPK

  • Окрасочный робот Fanuc P250iB — 1 шт.
  • Система для удалённого программирования робота Fanuc на одном рабочем месте — 1 комплект.
    Включает установку программного обеспечения Roboguide* на ПК Заказчика и проведение инструктажа по его эксплуатации. Также в поставку входят услуги по созданию траекторий окраски для пяти типов изделий.
роботизированная окраска изделий

Оборудование для подготовки, подачи и нанесения ЛКМ

  • Система подачи лакокрасочных материалов — 7 комплектов
  • Система подачи растворителя — 2 комплекта
  • Комплект оборудования для нанесения ЛКМ — 1 шт.
  • Система управления — 1 комплект

Данное оборудование выполнено на модульной платформе, предварительно собрано на производстве Carlisle-Binks (Великобритания) и монтируется на территории Заказчика.

Дополнительная комплектация

  • Контроллер R30iB Plus* — 1 комплект
  • Пульт iPendant* — 1 шт.
  • Комплект кабелей для подключения — 1 шт.
  • Монтажный комплект для установки окрасочного оборудования на роботе — 1 шт.
  • Защитный чехол из полиамида для Fanuc P250* — 1 шт.
  • Двигатель для линейного перемещения робота с кабелями — 1 комплект
  • Комплект линейных направляющих для перемещения робота, включающий:
    • Механический модуль для настенного монтажа (ось Х — 7-я ось робота) — 1 шт.
    • Несущие металлические конструкции с порошковым покрытием — 1 комплект
    • Энергоцепь закрытого типа с монтажным набором — 1 комплект
    • Комплект для бокового крепления направляющих и энергоцепи — 1 комплект

Режим эксплуатации

  • Три смены по 8 часов
  • Коэффициент загрузки — 0,85
  • Оборудование поддерживает как автоматический, так и ручной режимы работы. При переходе в ручной режим автоматический запуск блокируется для предотвращения несанкционированного включения.

Обрабатываемые изделия

  • Цилиндрические детали различных типоразмеров длиной до 9000 мм и диаметром до 1300 мм.
автоматическая окраска роботом

Система подачи ЛКМ (7 комплектов)

  • Комплект для подачи ЛКМ из евроведра (20 л), включает крышку на пневмоподъёмнике, пневмомешалку и датчик уровня — 1 шт.
  • Пневматический насос Binks с демпфером пульсаций — 1 шт.
  • Фильтр для материала — 1 шт.
  • Манометр (0–25 бар) — 1 шт.
  • Монтажная рама с поддоном — 1 шт.
  • Трубопровод из нержавеющей стали — 1 шт.
  • Комплект гидравлических соединений, шлангов, труб и запорной арматуры — 1 шт.
  • Пневматические элементы, соединения и шланги — 1 шт.
  • Электрооборудование для подключения к центральному ПЛК — 1 шт.
  • Комплект заземления — 1 шт.
