Роботизированный окрасочный комплекс SPK-24.7.7 для прицепов и цистерн

SPK GROUP проектирует, изготавливает и интегрирует роботизированные покрасочные комплексы промышленного назначения для создания защитных и декоративных покрытий. Представленный комплекс предназначен для монтажа в действующие окрасочно-сушильные камеры (ОСК) и выполняет автоматизированную и ручную окраску тяжелой прицепной техники, а также крупногабаритных навесных узлов.

Назначение комплекса и номенклатура изделий

Роботизированный комплекс SPK-24.7.7 наносит 2К лакокрасочные материалы комбинированным способом распыления на следующие категории продукции:

Автоцистерны и емкостные полуприцепы;
Самосвальные кузова и зерновозы;
Шторные конструкции и фургоны;
Шасси, несущие рамы и агрегаты навесного оборудования.

Технологические схемы нанесения покрытий:

Схема №1: Двухкомпонентный полиакриловый грунт + двухкомпонентная полиакриловая эмаль.
Схема №2: Двухкомпонентный эпоксидный грунт + двухкомпонентная полиакриловая эмаль.

Толщина и свойства слоев соответствуют ГОСТ 9.032-74: III–IV класс для лицевых видовых зон, V–VI класс для скрытых полостей и труднодоступных участков.

Эффект от внедрения роботизированной окраски SPK GROUP

Сокращение расхода ЛКМ до 50%: Точная дозировка, постоянная геометрия факела и выверенная траектория сводят к минимуму потери материала на перепыл.
Повторяемость качества: Равномерное распределение слоя без подтеков и непрокрашенных участков вне зависимости от человеческого фактора.
Непрерывный рабочий цикл: Оборудование рассчитано на двухсменный режим работы по 12 часов с сохранением заданной скорости нанесения.
Промышленная безопасность: Полное исключение персонала из зоны распыления с высокой концентрацией вредных испарений растворителей.
Быстрая переналадка: Переключение программ под разную номенклатуру деталей и удаленная подготовка алгоритмов в ПО Fanuc Roboguide PaintPro без остановки линии.

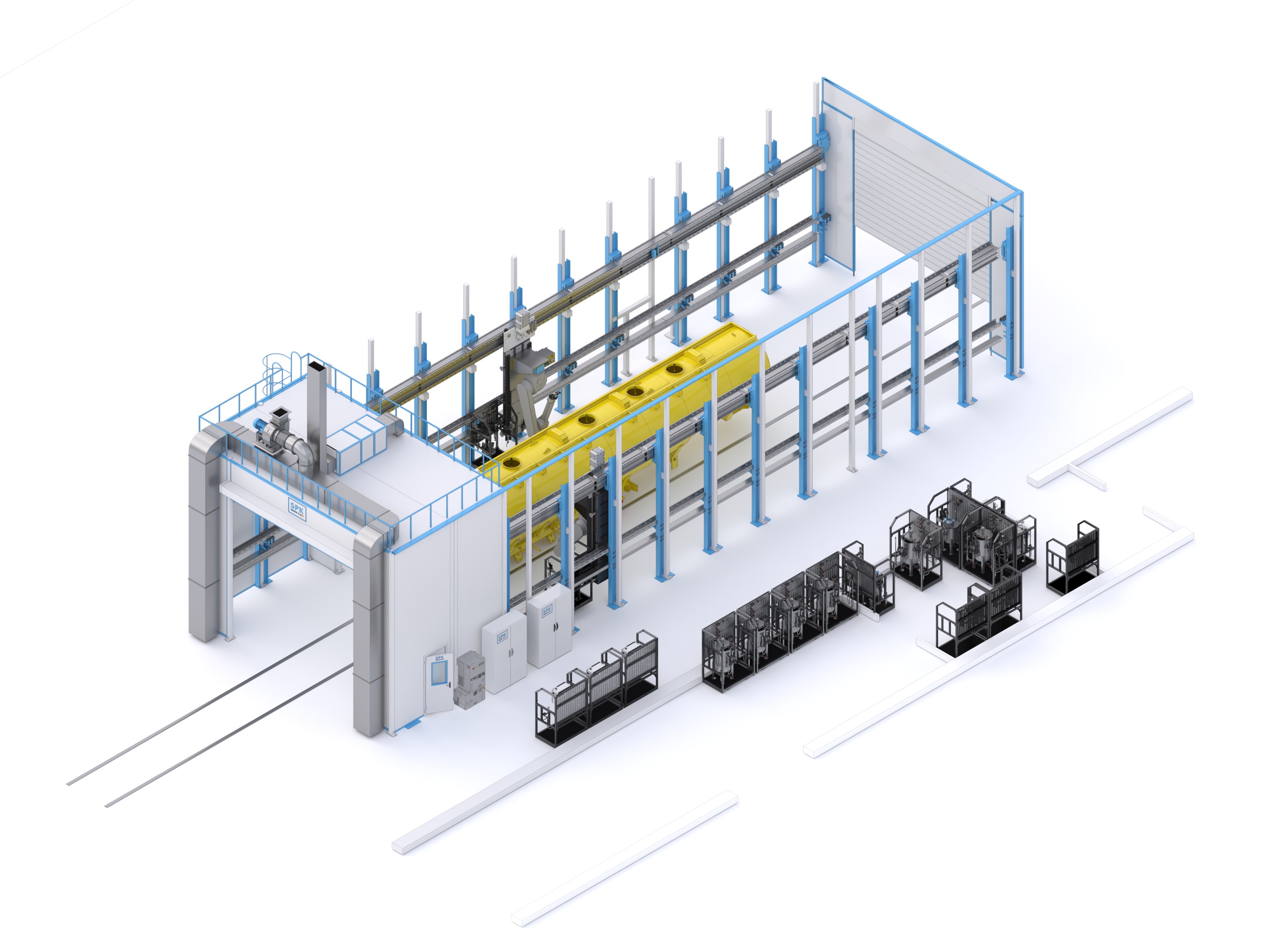

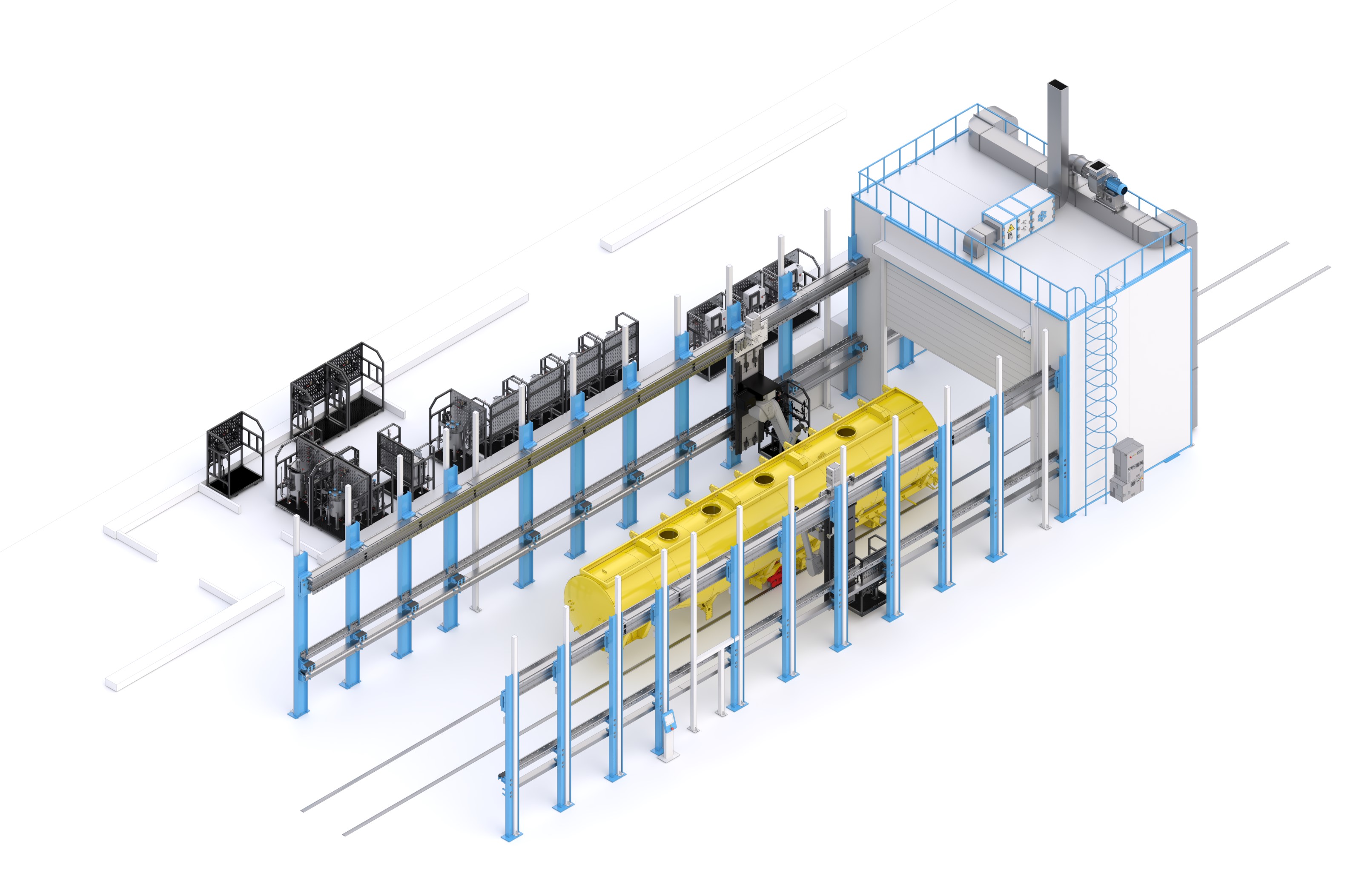

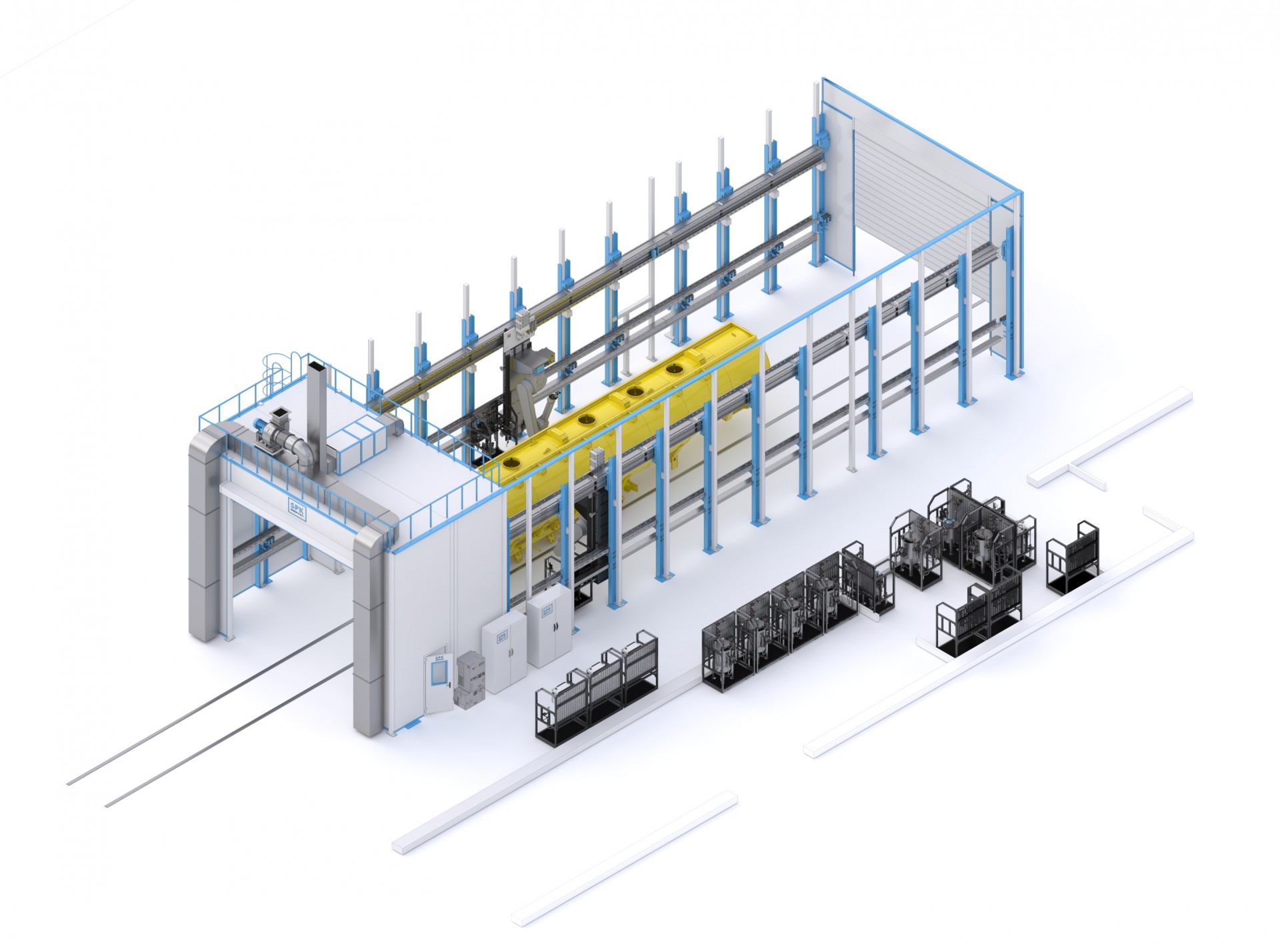

Архитектура и состав технологического комплекса

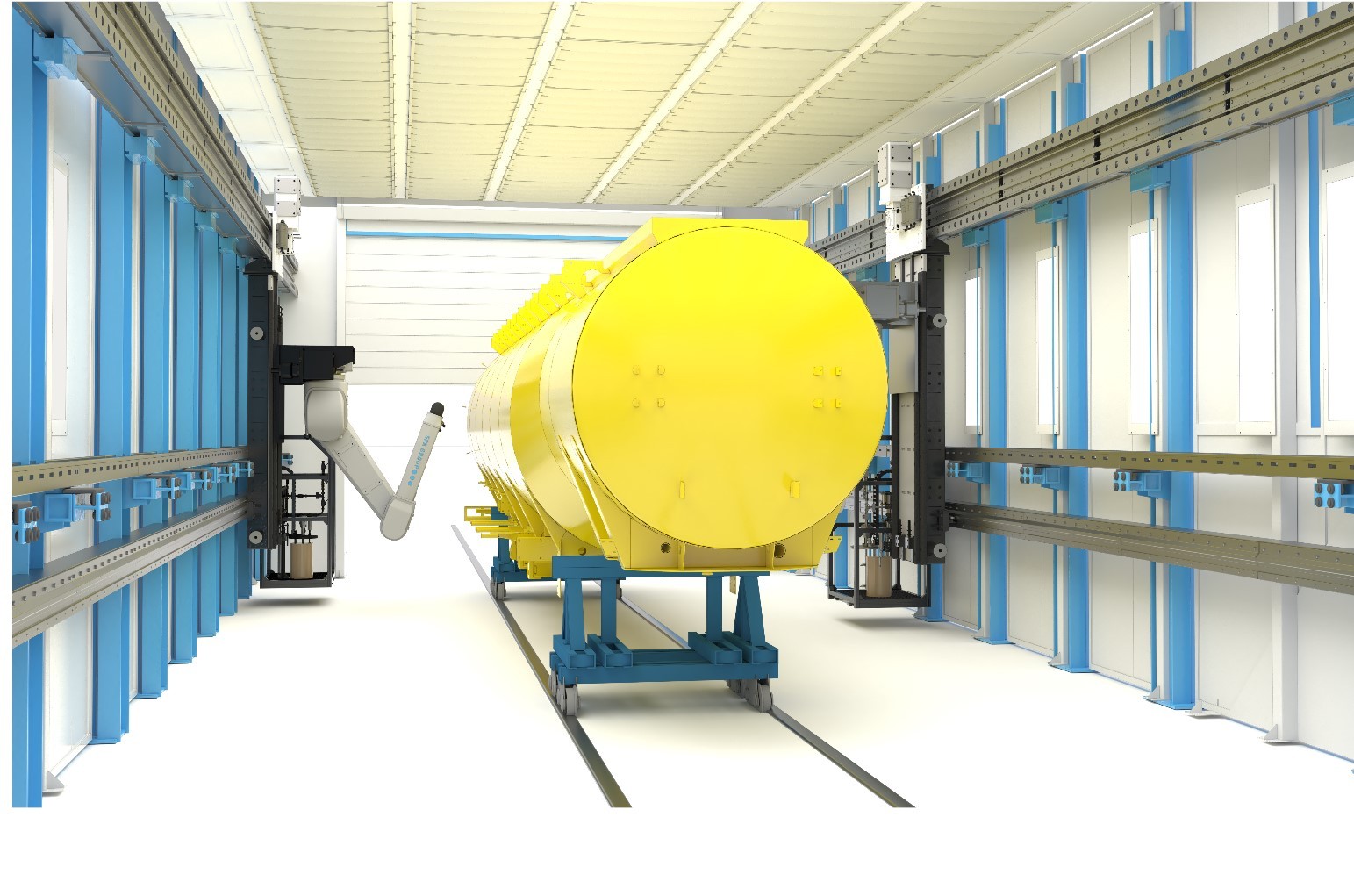

1. Роботизированный модуль Fanuc P250iB (16 синхронных осей)

Основу ячейки составляют 2 взрывозащищенных промышленных манипулятора Fanuc P250iB (сертификат ATEX, класс Ex ib px IIB T4) с избыточным внутренним давлением:

6 собственных осей каждого манипулятора дополнены двумя внешними линейными направляющими (вертикальный ход — 3,5 м, продольное перемещение вдоль камеры — 23 м).
Суммарное количество одновременно позиционируемых осей ячейки — 16.
Вылет руки робота — 2,8 м, допустимая нагрузка на кисть — 15 кг, точность позиционирования — 0,2 мм.
Габариты зоны обработки — 24 000 × 7 500 × 7 000 мм.

2. Трехуровневая система позиционирования

Механический этап: точная фиксация транспортировочных платформ на направляющих в рабочей зоне.
Оптический этап: сканирование контрольных точек детали лазерными датчиками, установленными на руке манипулятора.
Программный этап: автоматический пересчет и корректировка траектории пистолета под действительные координаты изделия.

3. Модуль подготовки и автоматического дозирования 2К ЛКМ

Участок централизованной раздельной подачи компонентов (до 7 базовых эмалей/грунтов, 3 отвердителя, магистрали растворителя) на компонентах Carlisle-Binks / Graco:

Нержавеющие емкости с пневматическими перемешивателями и контролем уровня.
Электронные дозирующие станции с контролем заданных пропорций смешивания.
Передвижные модули нагнетания высокого давления с промежуточными баками и узлами автоматической очистки распылителей.

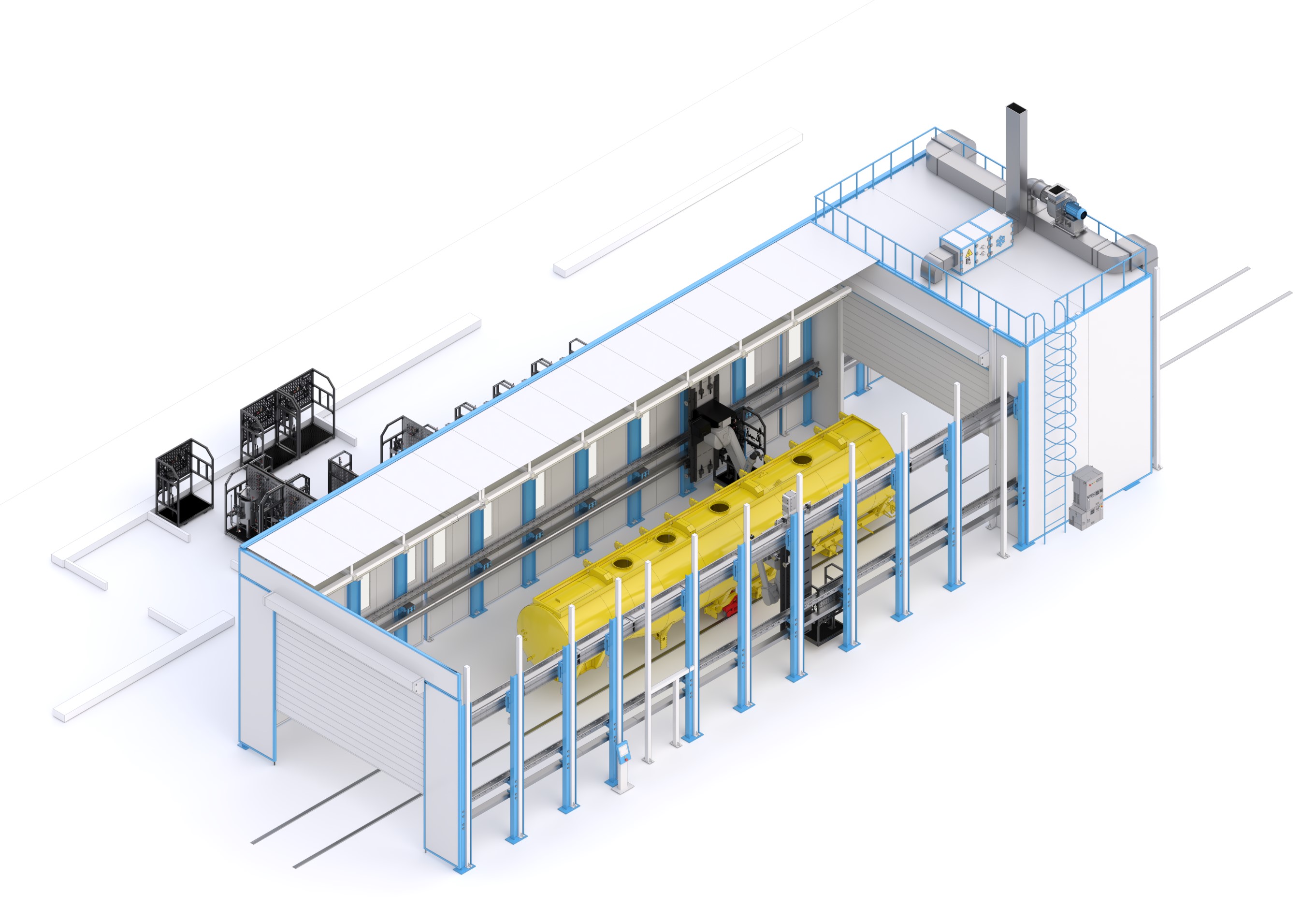

4. Защитная технологическая камера SPK-PB-5.7.7

Проходной бокс размером 4 600 × 7 500 × 7 000 мм из панелей толщиной 80 мм с базальтовым наполнителем:

Функционал: укрытие манипуляторов во время высокотемпературной сушки изделий при температуре до +85 °C, заправка материалами, мойка и регламентный сервис.
Микроклимат: приточно-вытяжной вентиляционный блок с электронагревом и фреоновым охлаждением (ККБ) для поддержания постоянных +22 °C.
Очистка воздуха: фильтры грубой и тонкой очистки приточного потока (G4, F5/M5), а также лабиринтные стекловолоконные фильтры вытяжки G3.

5. Защитная автоматика и пожаротушение

Адресный комплекс модульного порошкового пожаротушения на контроллерах «Болид» с распылителями «Буран 50 КД-В».
Датчики довзрывоопасных концентраций (НКПР) летучих веществ.
Взрывозащищенные светозвуковые табло и система блокировок при нарушении периметра.

Технические параметры комплекса SPK-24.7.7

Характеристика	Параметр
Модель манипуляторов	2 × Fanuc P250iB (взрывозащита ATEX)
Количество управляемых осей	16 (по 8 осей на робот)
Перемещение по линейным осям (X / Y)	23 000 мм (длина) / 3 500 мм (высота)
Рабочее пространство ячейки	24 000 × 7 500 × 7 000 мм
Технология нанесения	Комбинированное распыление
Управление	ПЛК Omron + панель оператора от 12"
Потребляемая мощность	до 150 кВт (сеть 380 В)
Потребность в сжатом воздухе (6 бар)	до 16 куб. м/мин
Опциональный блок	Дистиллятор для регенерации до 70% растворителя

Этапы реализации проекта

Проектирование и аудит: разработка компоновочных решений и привязка к инженерным сетям заказчика.
Производство и предварительная сборка: изготовление конструкций, блочная сборка гидро- и пневмосистем.
Монтажные работы: сборка опорных металлоконструкций, линейных направляющих, прокладка трасс и подключение автоматики.
Наладка и программирование: настройка дозирования, пропись траекторий покраски 1–3 слоев на образцах заказчика.
Обучение персонала: инструктаж операторов по управлению, написанию программ и плановому сервису.
