Роботизированный окрасочный комплекс SPK-26.7.3 для спецтехники

Данный автоматизированный комплекс предназначен для выполнения окраски изделий в зоне открытой окраски. Обеспечивается работа оборудования в две смены по 12 часов каждая, при коэффициенте использования оборудования 0,85.

Режимы работы:

Автоматический режим для окрашивания наружных и внутренних поверхностей изделий.
Ручной режим для обработки труднодоступных зон либо полной окраски изделия, при котором автоматический режим блокируется.

Обрабатываемые изделия:

Корпуса спецтехники и аналогичные конструкции;
Максимальные размеры: длина — до 4720 мм, ширина — до 2300 мм, высота — до 1670 мм.
Требуемая производительность — 3 изделия в сутки.

Схемы окраски:

Схема А:

Грунтовка ЯрЛИсоат 0282 (двухкомпонентная) — 1 слой;
Эмаль ХС-5146 (2К, зеленая защитная) — 2 слоя для наружной поверхности;
Эмаль ХС-5146 (2К, бежевого цвета) — 2 слоя для внутренних поверхностей;
Завершающий слой — финишная эмаль ХС-5146 (2К, зеленого цвета) — 1 слой.

Схема Б:

Грунтовка Новакс 03442 (2К) — 2 слоя;
Эмаль Новакс 13524 (2К, Цвет № 1) — 2 слоя наружных поверхностей;
Эмаль Новакс 13524 (2К, Цвет № 2) — 2 слоя внутренних поверхностей;
Финальный слой — эмаль Новакс 13524 (2К, Цвет № 1) — 1 слой.

Основные компоненты лакокрасочной базы:

3 комплекта базовых компонентов;
2 комплекта отвердителей;
2 комплекта растворителей для схемы А или 1 комплект для схемы Б;
Класс покрытия по ГОСТ 9.032 соответствует уровню IV.

Габариты комплекса:

Общие размеры: 26000×9000×5000 мм с учетом технологического оборудования;
Рабочие зоны: две, размером по 13000×7000×3000 мм каждая.

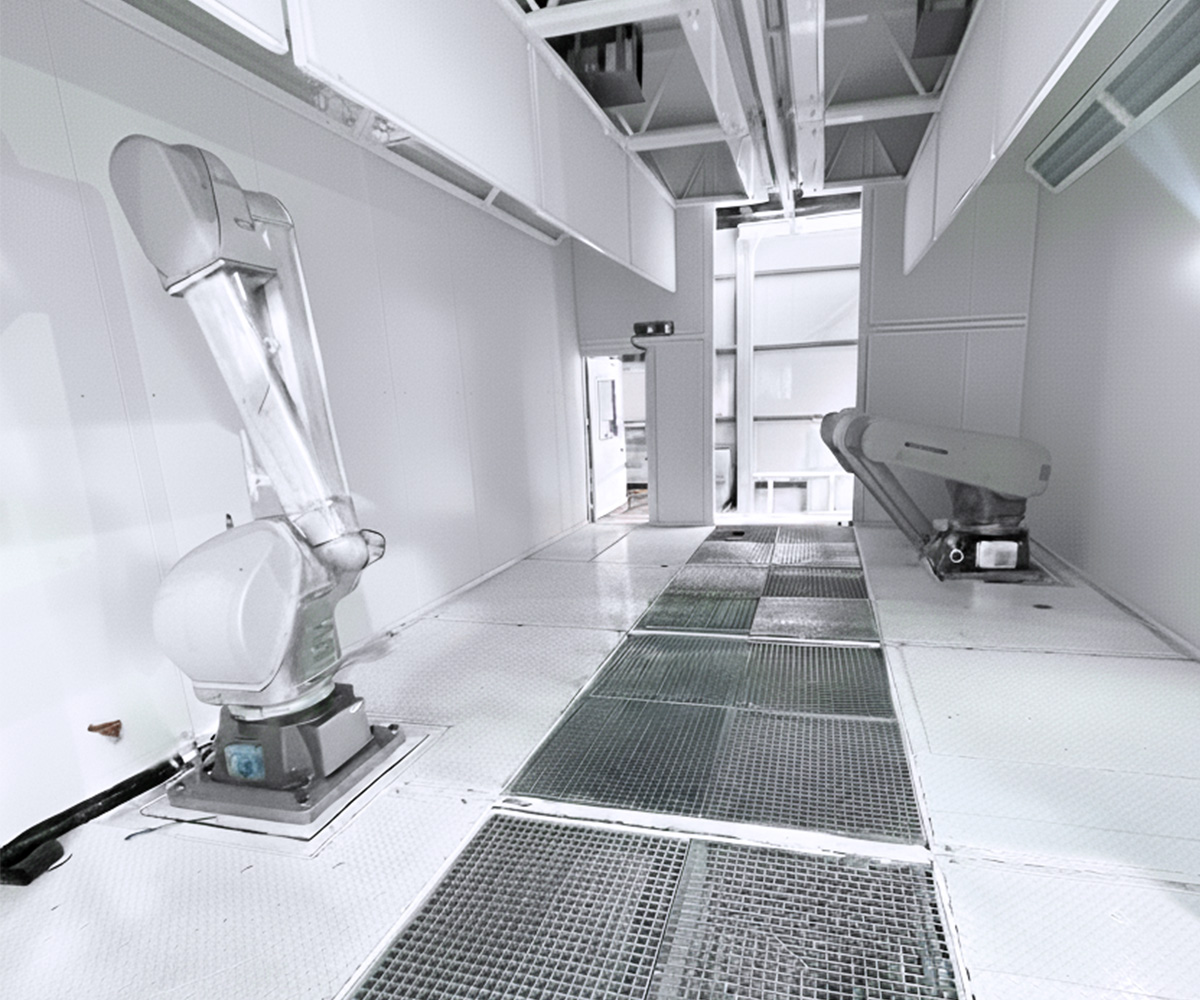

покрасочная камера для бтр

Описание комплектации:

Комплекс поставляется в виде готового к работе роботизированного окрасочного комплекса SPK-26.7.3, предназначенного для открытой окраски. В состав входят:

Роботизированная окрасочная ячейка — 1 комплект;
Оборудование для подготовки, подачи, смешивания и нанесения ЛКМ — 1 комплект.

Роботизированная ячейка содержит:

Окрашивающий робот Fanuc P250iB с сертификатом Атех, смонтированный на потолке с дополнительной линейной направляющей;
Управление осуществляется с 9 осями (6 осей робота + 3 линейных оси);
Точность позиционирования — 0,2 мм;
Максимальная нагрузка на кисть — 15 кг, рабочая длина — 2800 мм.

В комплект с роботом входят:

Контроллер R30iB Plus — 1 шт.;
Пульт управления iPendant — 1 шт.;
Комплект монтажных кабелей — 1 шт.;
Комплект монтажного оборудования для установки окрасочного оборудования;
Защитный чехол для Fanuc P250 — 1 шт.;
Три двигателя для линейных перемещений внутри защитной оболочки;
Линейные направляющие — 1 комплект.

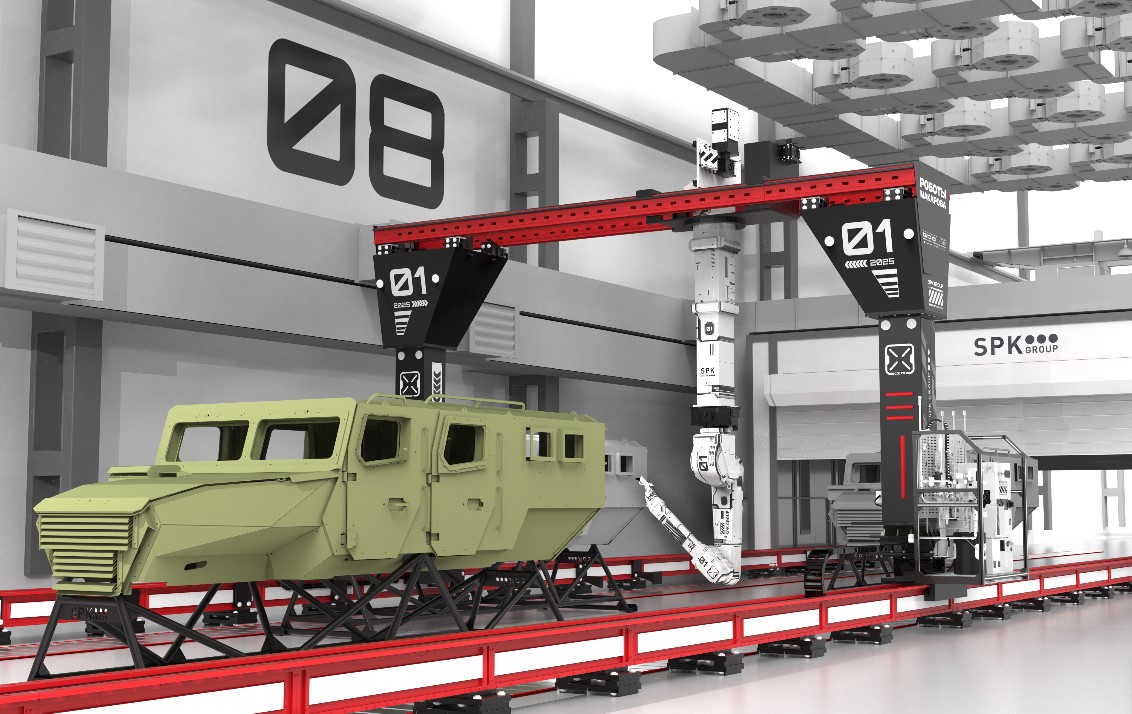

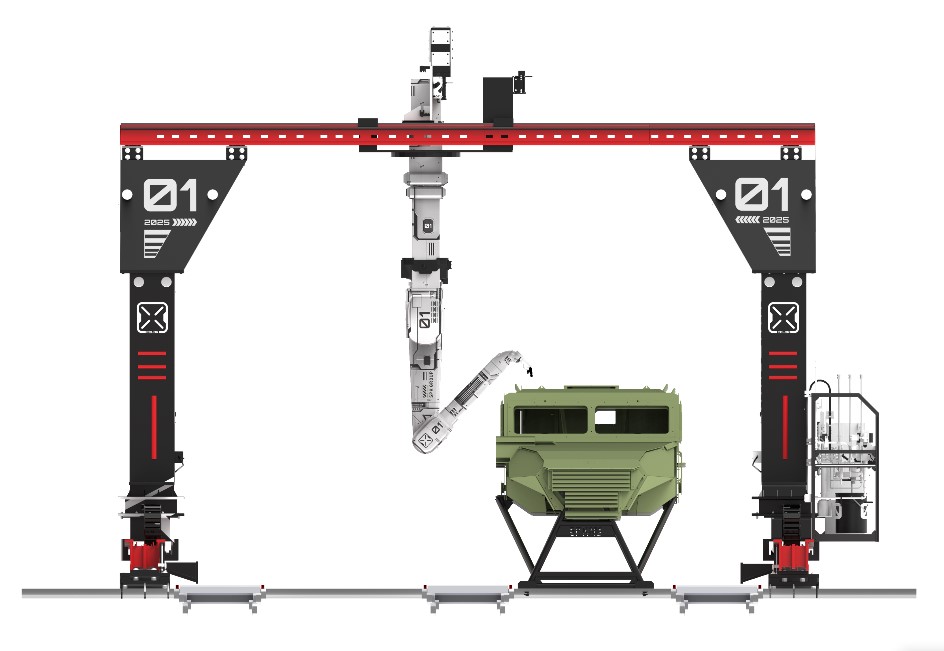

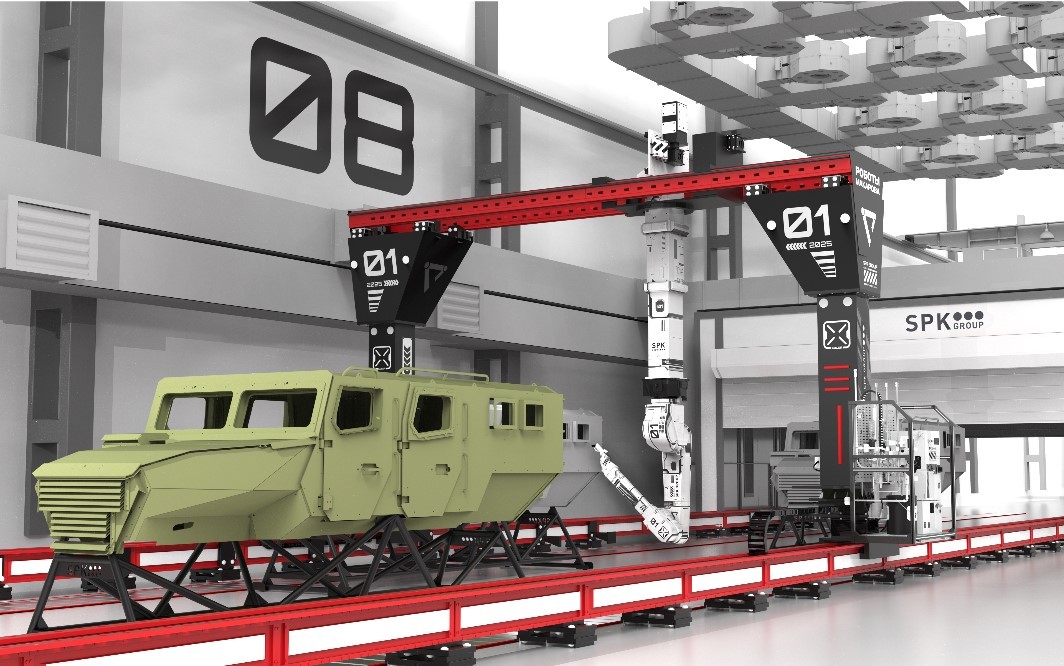

Перемещения портального типа по трем осям обеспечиваются следующим образом:

Ось X — перемещение портала вдоль зоны окраски длиной не менее 24 000 мм;
Ось Y — перемещение каретки по ширине зоны длиной не менее 5 600 мм;
Ось Z — телескопическое удлинение по высоте с ходом до 1000 мм.

В комплектацию также входят:

Два механических модуля линейных направляющих по оси X;
Один портальный модуль направляющей по оси Y с боковой технологической платформой;
Один телескопический модуль по оси Z;
Специализированные энергоцепи закрытого типа для осей X и Y (по 2 и 1 комплект соответственно);
Гибкий кабель-канал для оси Z;
Средства удалённого программирования для каждой станции Fanuc;
Программное обеспечение Roboguide, установленное на компьютер заказчика, с проведением обучения.

Оборудование для подготовки, подачи, смешивания и нанесения ЛКМ размещается в существующем краскопроизводственном отделении (КПО) и представлено модульной системой на базе оборудования Carlisle-Binks (Великобритания).

Для схемы А предусмотрены:

Система подачи двухкомпонентной основы ЛКМ включает рабочий бак из нержавеющей стали на 50 литров с пневмораспределителем и датчиком уровня;
Диафрагменные насосы Binks DX200 3:1 и Binks 1:1;
Комплекты фильтров, манометров (4 шт.), трубопроводов, регуляторов и монтажных элементов;
Комплекты гидравлических шлангов, переходников, запорной арматуры, электронных элементов, монтажной рамы и заземления — по 2 комплекта.

Система подачи отвердителя двухкомпонентного ЛКМ включает:

Испаритель из нержавеющей стали объёмом 20 литров с осушителем и датчиком;
Комплекты фильтров, насосов (пневматический Binks 5:1 и диафрагменный Binks 1:1), манометров (4 шт.), трубопроводов, монтажных комплектов и заземления — по 2 комплекта.

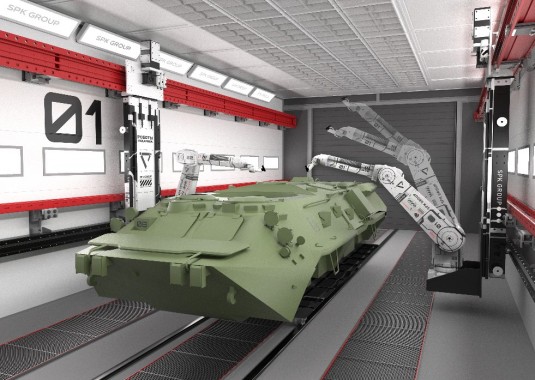

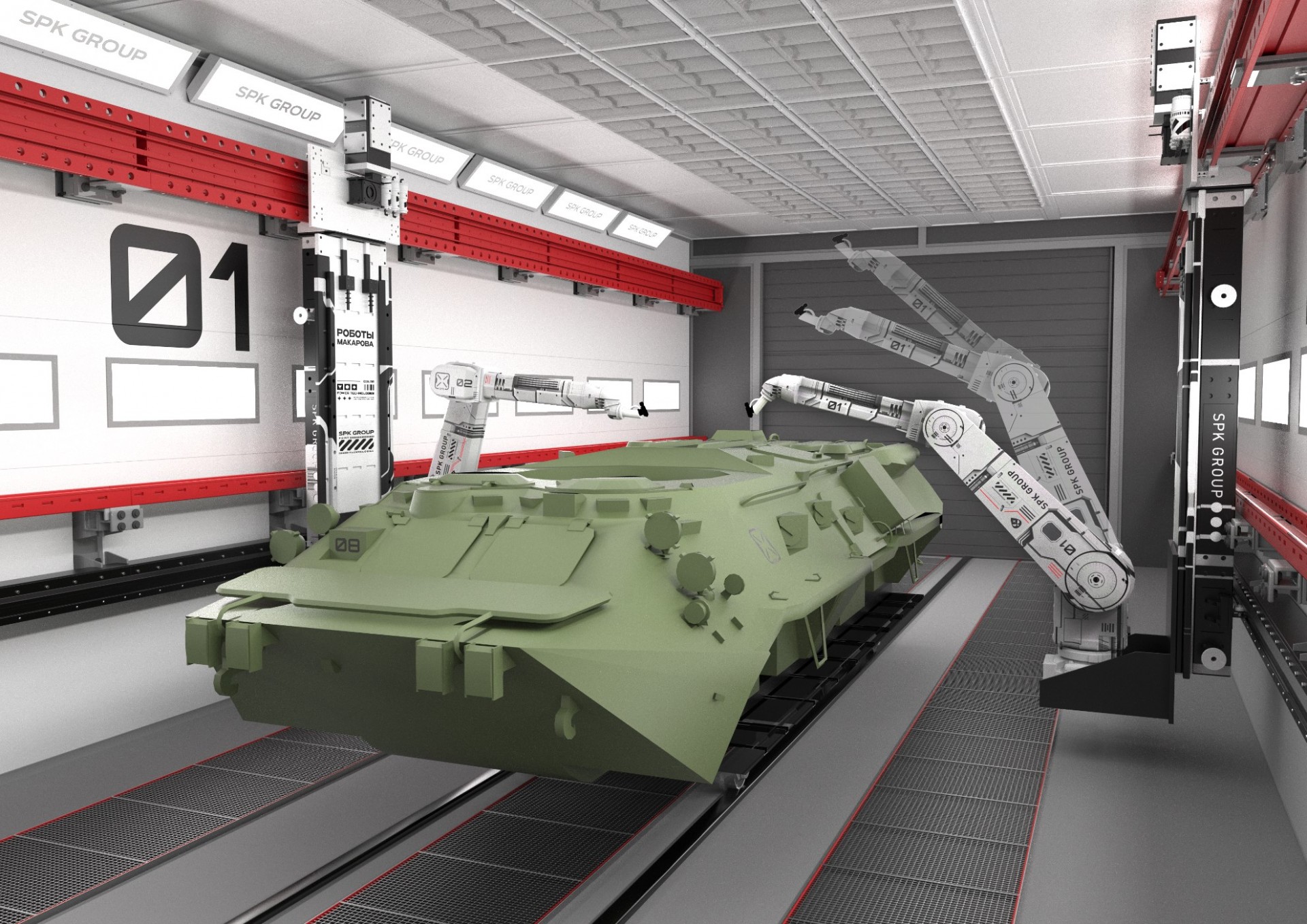

Данный комплекс является полностью готовым решением для высококачественной окраски корпусов бронетранспортеров (БТР) и аналогичной техники.
