Системы подготовки, подачи и дозирования ЛКМ для роботизированных комплексов
При подборе оборудования для оснащения краскоприготовительных отделений КПО для работы с роботизированными комплексами окраски должно учитываться множество факторов: тип ЛКМ (1К/2К, хим.состав ЛКМ и технологические особенности работы с ЛКМ), количество применяемых типов ЛКМ, количество цветов ЛКМ, требуемая производительность окрасочного комплекса (влияет на объем и количество емкостей для подготовки и подачи ЛКМ), требования заказчика к степени автоматизации процесса работы с ЛКМ, требования по работе с отходами, появляющихся при работе с ЛКМ (утилизация и регенерация отработанного растворителя), требования к очистке окрасочных пистолетов и др. инструмента после работы с ЛКМ, особенности помещения/цеха для размещения краскоприготовительного отделения, удаленность краскоприготовительного отделения от постов окраски, необходимый метод нанесения ЛКМ (пневматический / безвоздушный / комбинированный / электростатический) и др. Учитывая множество этих факторов, состав оборудования может быть совершенно разным для каждого отдельно взятого проекта.

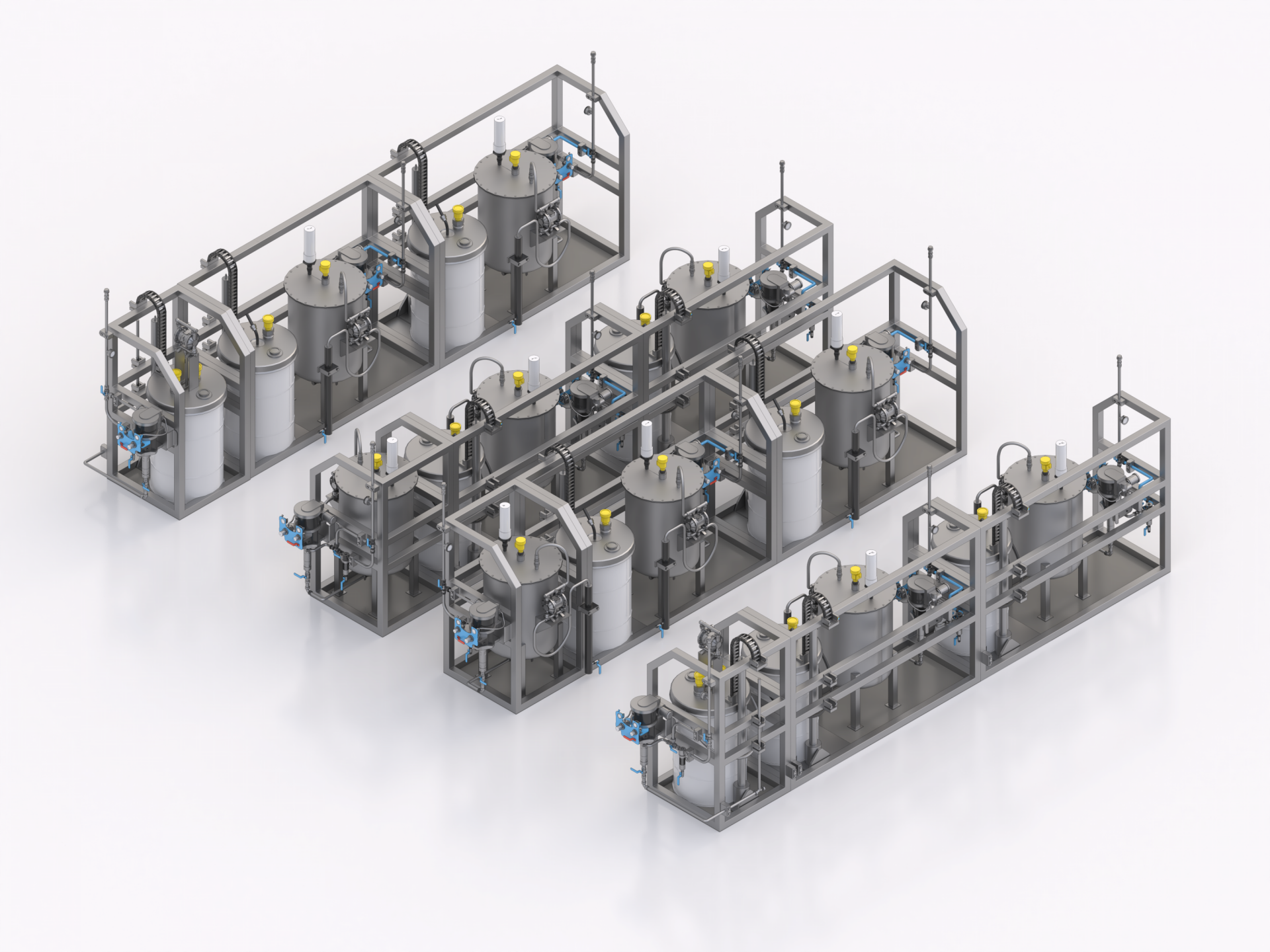

Оборудование для КПО поставляется модульными системами, прошедшими предварительную сборку на производственной площадке SPK GROUP на базе оборудования Carlisle (Binks, DeVilbiss, Ransburg) / Graco / Anest Iwata / SamesKremlin и др. На площадке Заказчика происходит только установка систем подачи на нужное место, осуществляется сборка и прокладка гидравлических и пневматических линий, подключение энергоносителей и пуско-наладочные работы.
Комплекс оборудования может включать в себя:
- Емкости для подготовки и подачи, оборудованные датчиками уровня, пневомешалками, пневмоподъемниками. Подготовительная емкость служит для доведения материала до нужной вязкости, температуры и гомогенного состояния. В качестве подготовительной емкости может быть задействована тара, в которой ЛКМ поставляется от поставщика.
Рабочая емкость для подачи готового материала на пост окраски.
В случае применения 2К материалов для отвердителей применяются полностью герметичные баки из нержавеющей стали, оснащенные пневматическим насосом для пополнения бака, датчиком уровня и фильтром-осушителем. - В отдельно взятых случаях для подготовки и подачи ЛКМ может быть задействована одна общая емкость или могут использоваться емкости (тара), в которых ЛКМ поставляется на производство от поставщика (евроведра, бочки и т.д.).
- Пневматические/электрические насосы различного назначения: перекачивающие для заполнения подготовительных и рабочих баков; подающие насосы высокого/низкого давления для подачи компонентов ЛКМ на посты окраски.
- Комплекты для фильтрации материалов.
- Регуляторы давления.
- Комплект гидравлических и пневматических труб, шлангов, манометров, переходников и запорной арматуры для сборки систем подачи ЛКМ.
- Металлическая рама для монтажа оборудования в комплекте с поддонами и решетками на случай разлива ЛКМ.
- Опционально: Система регенерации растворителя на требуемый объем растворителя.

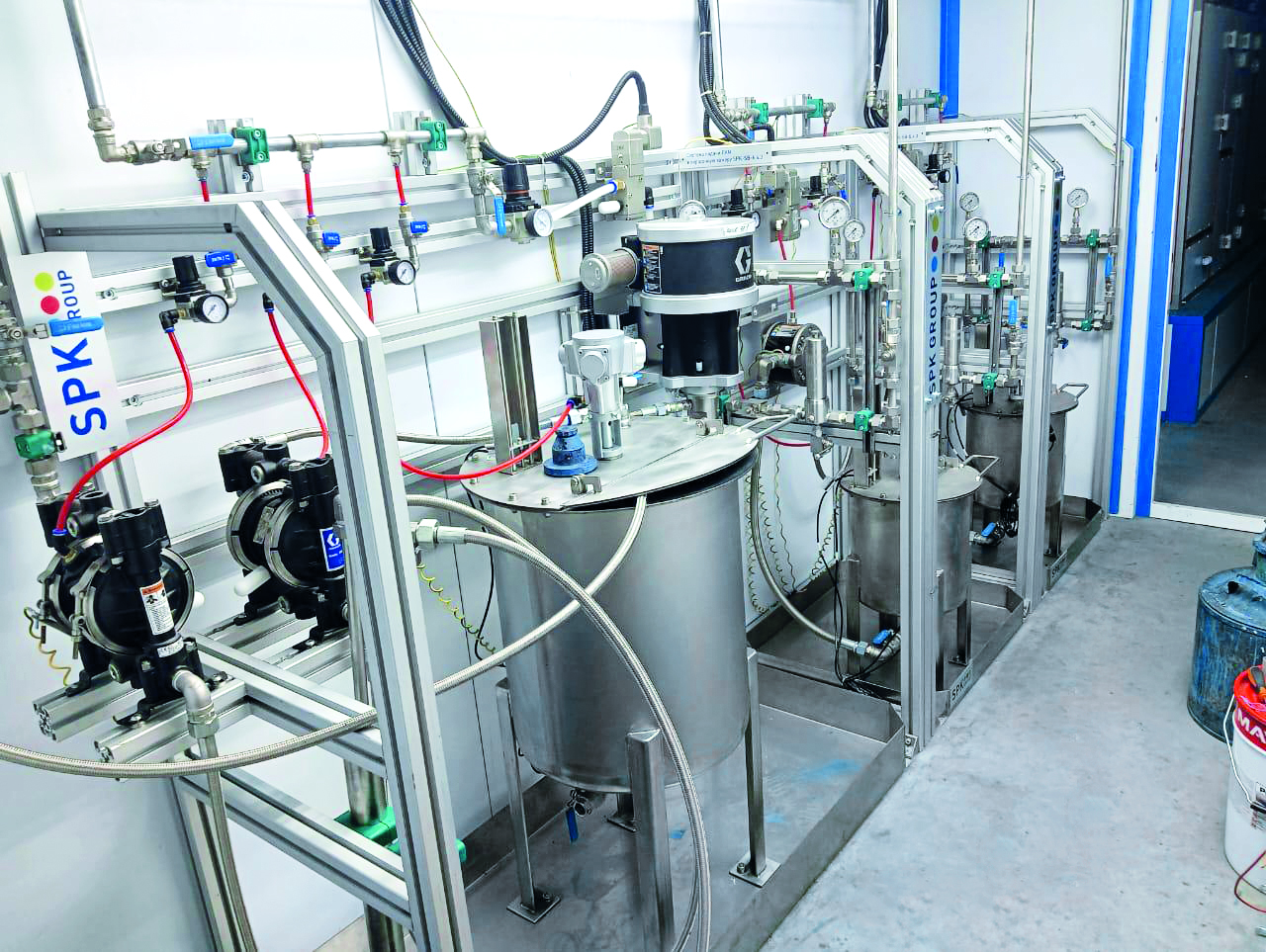

Описанное выше оборудование устанавливается в краскоприготовительном отделении Заказчика.
Транспортировка ЛКМ из КПО до постов окраски, оборудование смешивания и нанесения ЛКМ:
- Комплект гидравлических циркуляционных / тупиковых трубопроводов для подачи материалов, отвердителей, растворителей;
- Оборудование для терморегуляции ЛКМ.

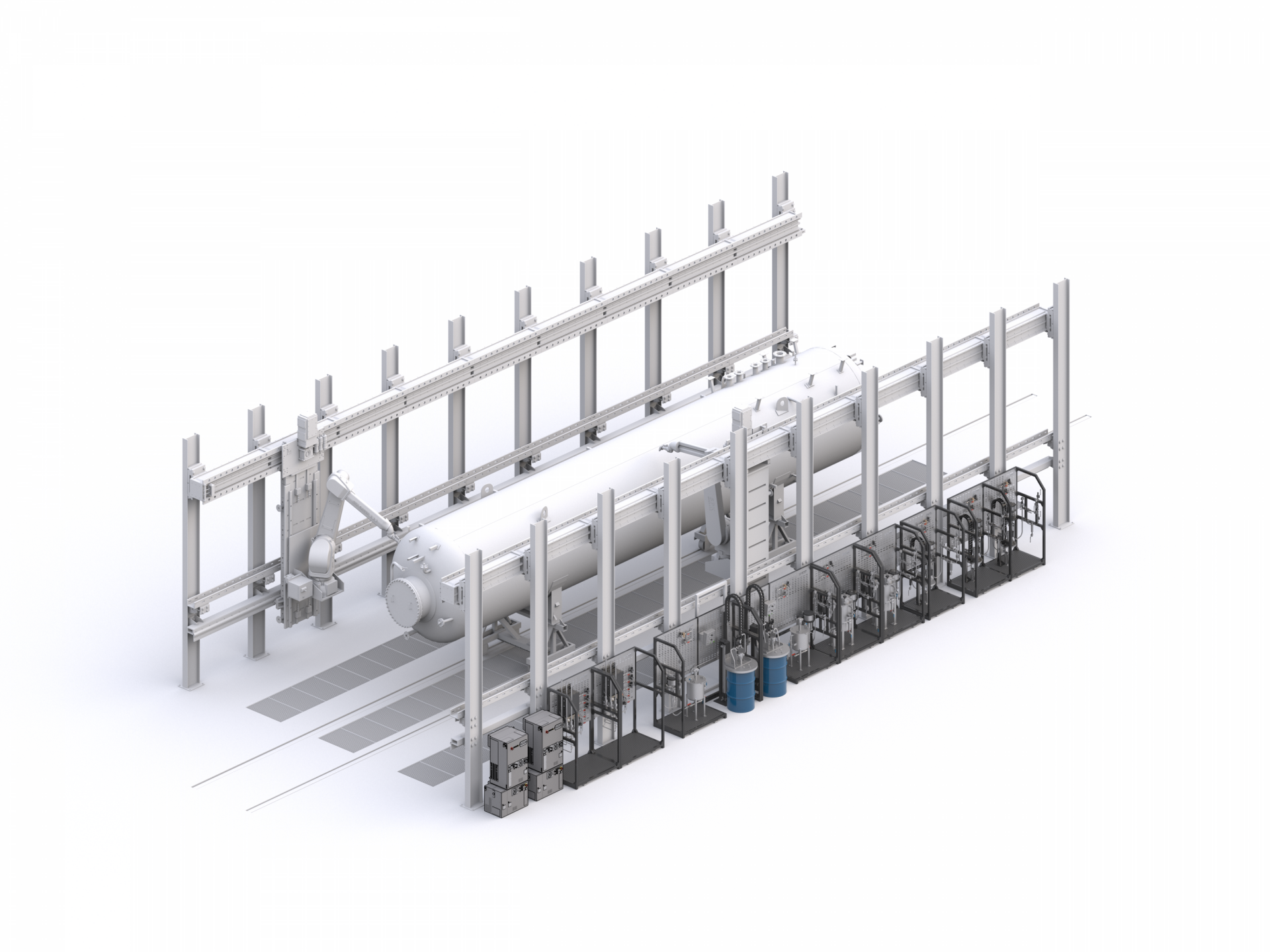

Следующее оборудование устанавливается в непосредственной близости от камеры окраски:
- 2К/3К дозаторы ЛКМ — блоки управления — для автоматического смешения в требуемых пропорциях компонентов ЛКМ — базовый компонент ЛКМ, отвердитель, разбавитель. Для 2К материалов;
- Бустерная группа насосов (при необходимости, определяется проектом);

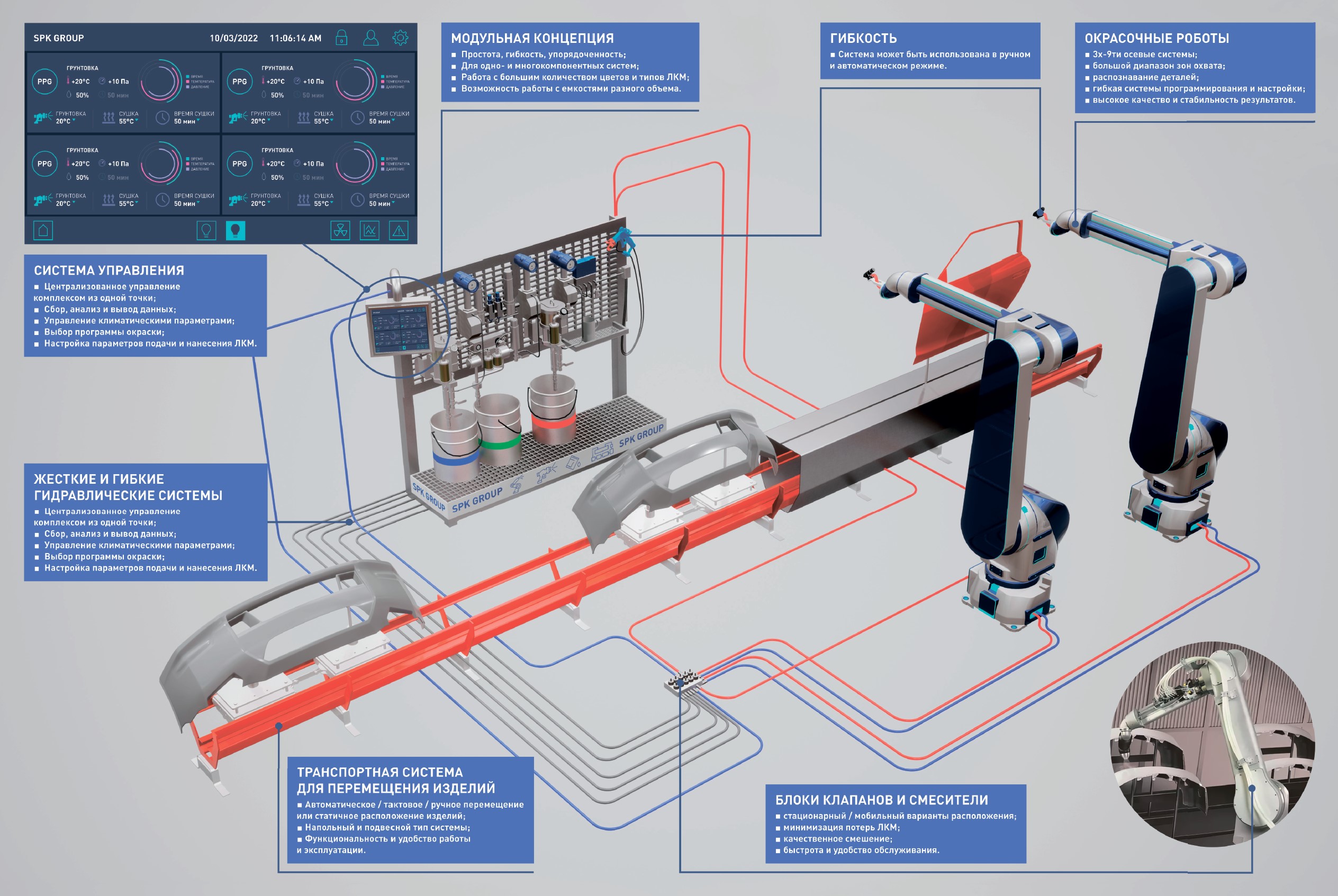

- Единая система управления оборудованием КПО и Роботизированным комплексом на базе PLC;
- Материальные блоки смены цвета с блоками переключения;
- Автоматические и ручные пистолеты для нанесения ЛКМ;
- Блоки промывки для автоматических и ручных пистолетов;
- Регуляторы давления.
Преимущества решений SPK GROUP
Наши решения для работы с лакокрасочными материалами универсальны и подходят для любых задач. Мы можем организовать процесс покраски как вручную, так и с помощью роботов — промышленных или коллаборативных. Работаем с любыми типами материалов: одно-, двух- и трехкомпонентными (1К, 2К, 3К), а также с красками на водной основе и органорастворимыми составами.
Одним из наших преимуществ является гибкость в выборе оборудования. Благодаря опыту специалистов, мы можем интегрировать в наши системы насосы и смесители от разных мировых производителей, учитывая предпочтения клиента. Это позволяет нам создавать индивидуальные решения под конкретные запросы.
Системы SPK GROUP отличаются продуманной эргономикой, удобным дизайном и высоким уровнем инженерных решений. В сравнении со стандартными "коробочными" решениями других поставщиков, наши системы обеспечивают ряд важных преимуществ: повышают производительность труда, улучшают качество окраски, сокращают время на обслуживание и поддерживают порядок на рабочем месте.

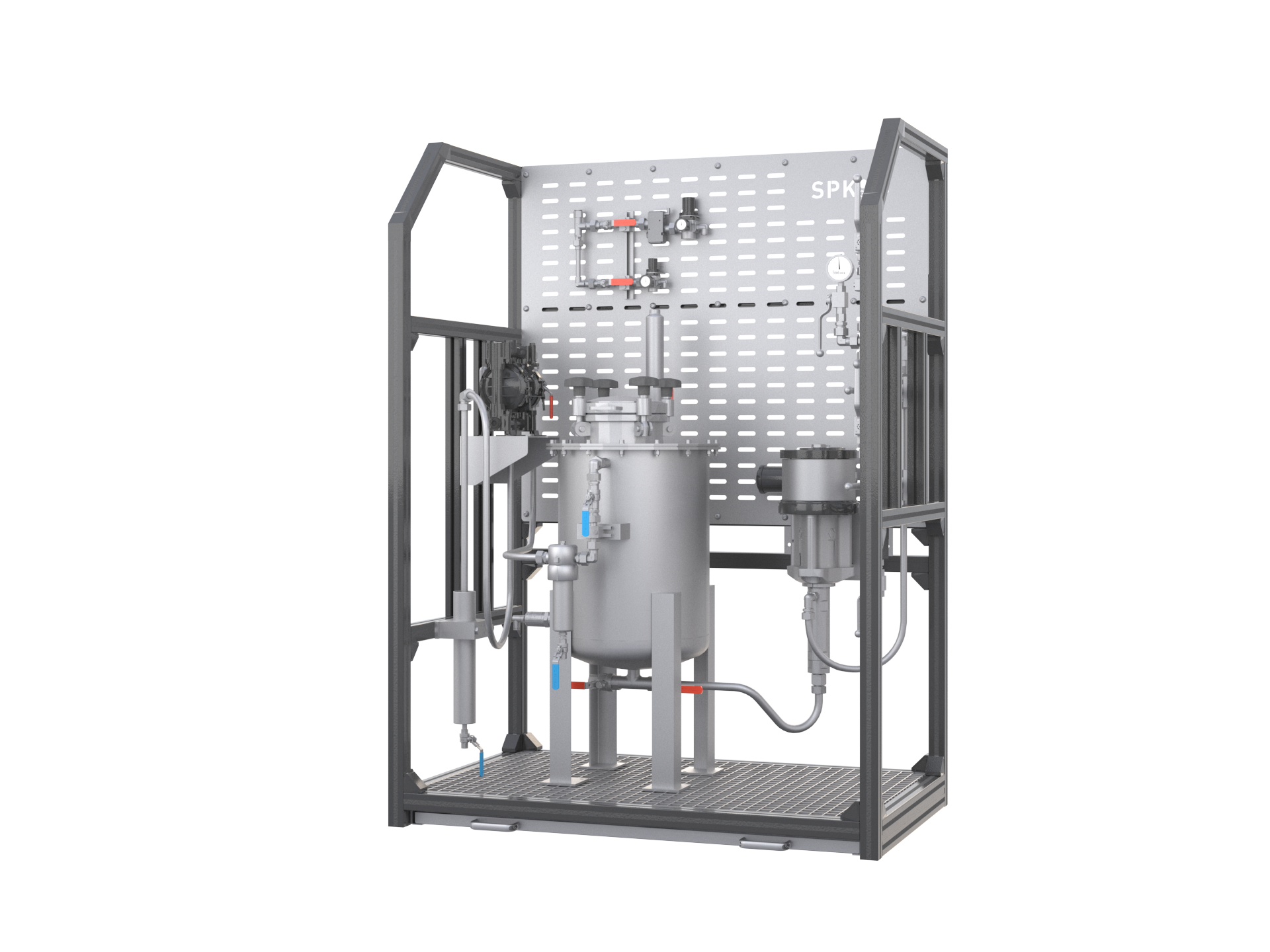

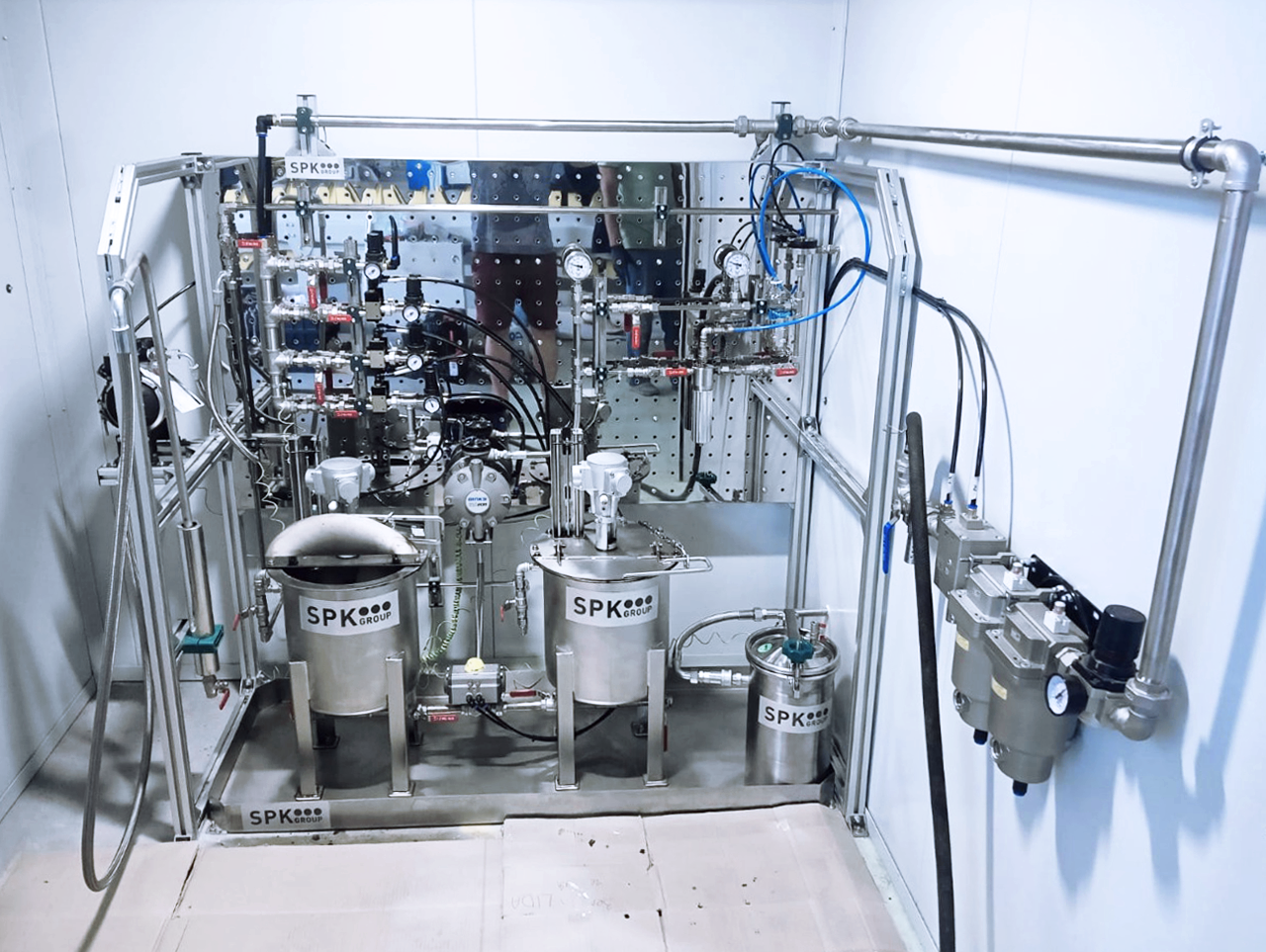

Система подготовки и подачи лакокрасочных материалов
![]() |
Комплекс обеспечивает поддержание гомогенного состояния в таре поставки и рабочей емкости и подает ЛКМ на окрасочные посты любого типа нанесения, распыления или на системы смешивания под давлением до 400 бар. Обеспечивает одновременную работу до 4-х окрасочных постов. Исключает остановы на подготовку ЛКМ и заполнение емкости новой партией материала. Позволяет отслеживать количество и расход материала. |

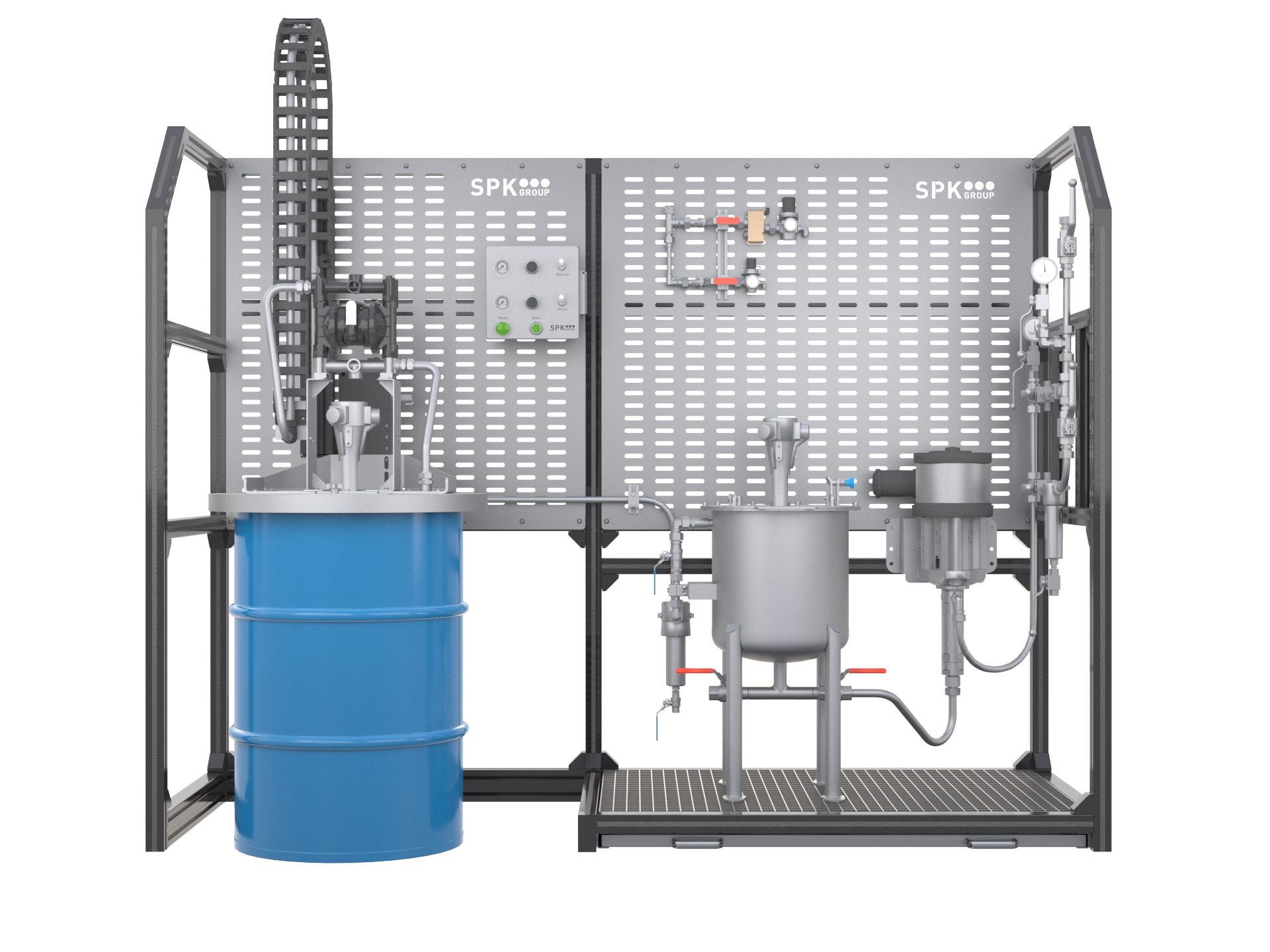

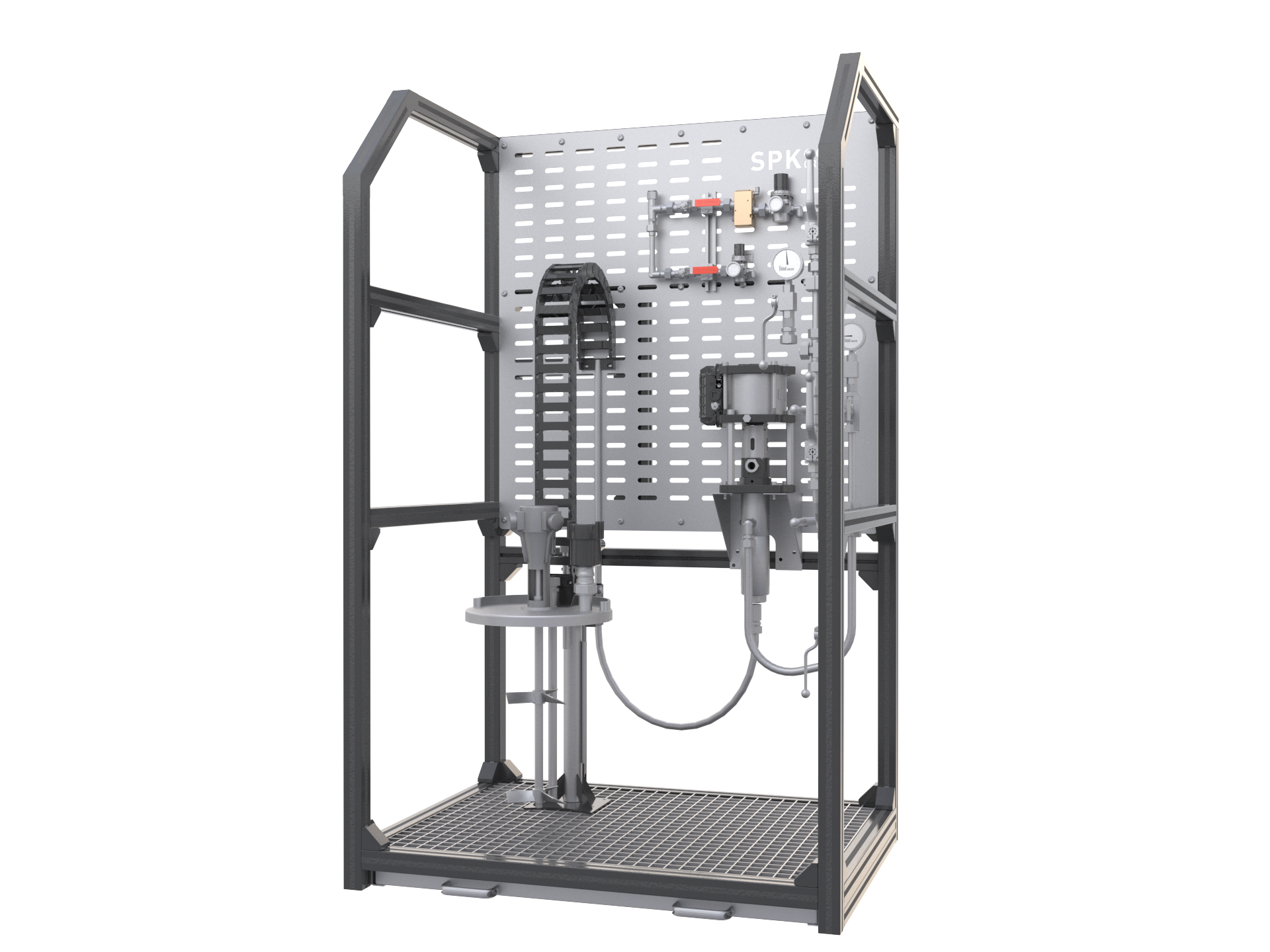

Система подачи лакокрасочных материалов из тары поставки
Обеспечивает поддержание гомогенного состояния и подает ЛКМ на окрасочные посты любого типа нанесения, распыления или на системы смешивания под давлением до 400 бар. Обеспечивает одновременную работу до 4-х окрасочных постов. Вариативность комплектации системы позволяет выполнить широкий спектра задач и требований. | ![]() |
Система подачи отвердителя
![]() |
Подает отвердители 2К/3К ЛКМ на системы дозирования. Исключает полимеризацию отвердителя в пределах всего срока жизнеспособности за счет герметичного исполнения емкостного. Минимизирует контакт отвердителя с воздухом за счет применения перекачивающего насоса. Продлевает «срок жизни» материала. |

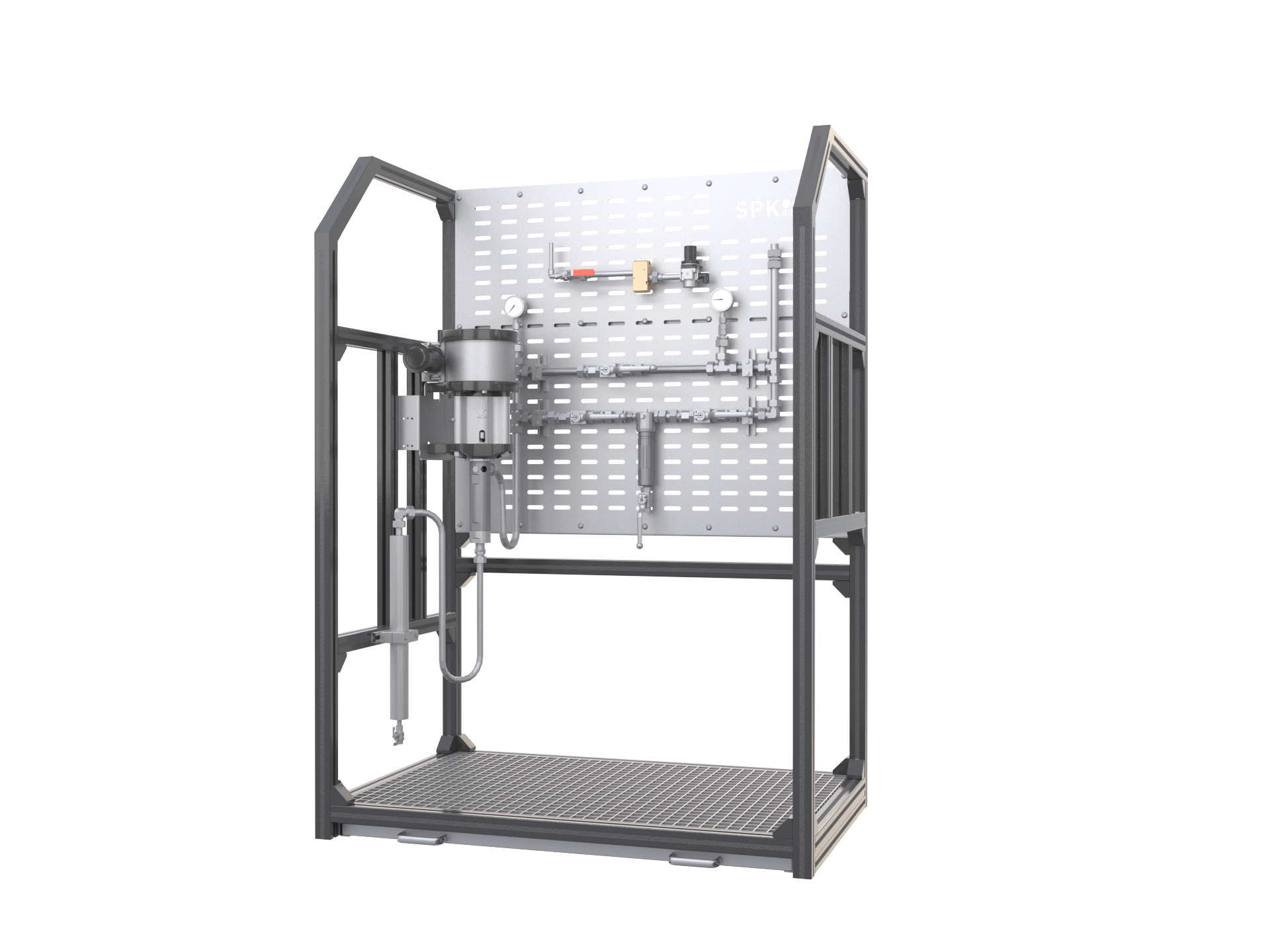

Система подачи растворителя
Подает растворитель на окрасочные посты или на системы смешивания под давлением до 400 бар. Оптимизирует работу краскоприготовительного отделения благодаря реализации точек отбора растворителей для подготовки ЛКМ, очистки. | ![]() |

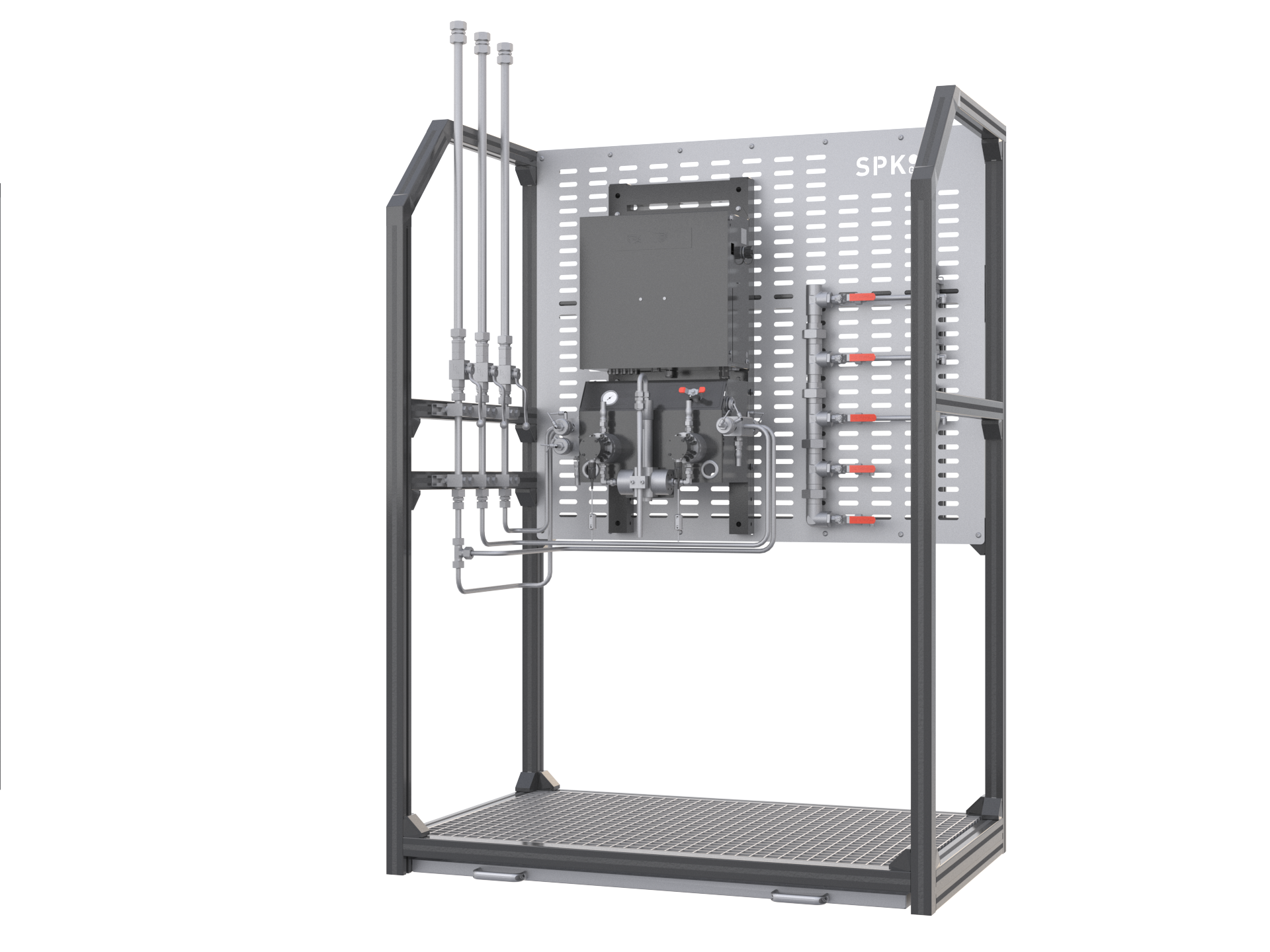

Автоматическая система дозирования компонентов лакокрасочных материалов
![]() |
Точность дозирования компонентов и однородность смеси ЛКМ в сотношении от 1:1 до 50:1 обеспечивает соблюдение технологии работы с ЛКМ в механизированном режиме. Один дозатор позволяет вести работу с несколькими цветами ЛКМ и с несколькими отвердителями. Исключает человеческий фактор при дозировании компонентов. Обеспечивает одновременную работу до 2-х окрасочных постов. Снижает расход промывочных материалов. Оптимизация производственного процесса благодаря широкому перечню настроек. |
Скачать опросный лист роботизации процесса окраски, нанесения мастик, герметиков, клеев.
SPK GROUP занимается разработкой систем подготовки, подачи, дозирования и нанесения ЛКМ для автоматических и для ручных способов нанесения. Оставить свой запрос, скачать опросный лист и ознакомиться с более подробной информацией можно на странице «Производство систем подачи лакокрасочных материалов».
