Мобильная окрасочно-сушильная камера раздвижного типа SPK-SCB(Fd)-20.6.5

Назначение и эксплуатационные задачи тупиковой складной ОСК

Промышленный раздвижной комплекс SPK-SCB(Fd)-20.6.5 представляет собой тупиковую малярную зону мобильно-каркасного типа. Данное технологическое оборудование создано для реализации полного спектра финишных работ с крупногабаритными деталями, узлами машин и металлоконструкциями в рамках единого стационарного поста.

Инженерный комплекс рассчитан на последовательное выполнение следующих операций:

• Первичная подготовка поверхностей к нанесению покрытий (ручное удаление загрязнений, протирка, обезжиривание).

• Пневматическое или безвоздушное распыление лакокрасочных, грунтовочных и изоляционных материалов (ЛКМ).

• Конвективная сушка (термическая полимеризация) сформированных защитно-декоративных слоев.

Ключевой функцией раздвижного бокса является изоляция покрасочного участка от остального производства. Герметичная полимерная оболочка в сочетании с регулируемыми воздушными потоками локализует окрасочный факел, предотвращая попадание ЛКМ-опыла, аэрозолей и паров легковоспламеняющихся жидкостей (ЛВЖ) в атмосферу производственного цеха.

Архитектура трансформируемого бокса и габаритные характеристики

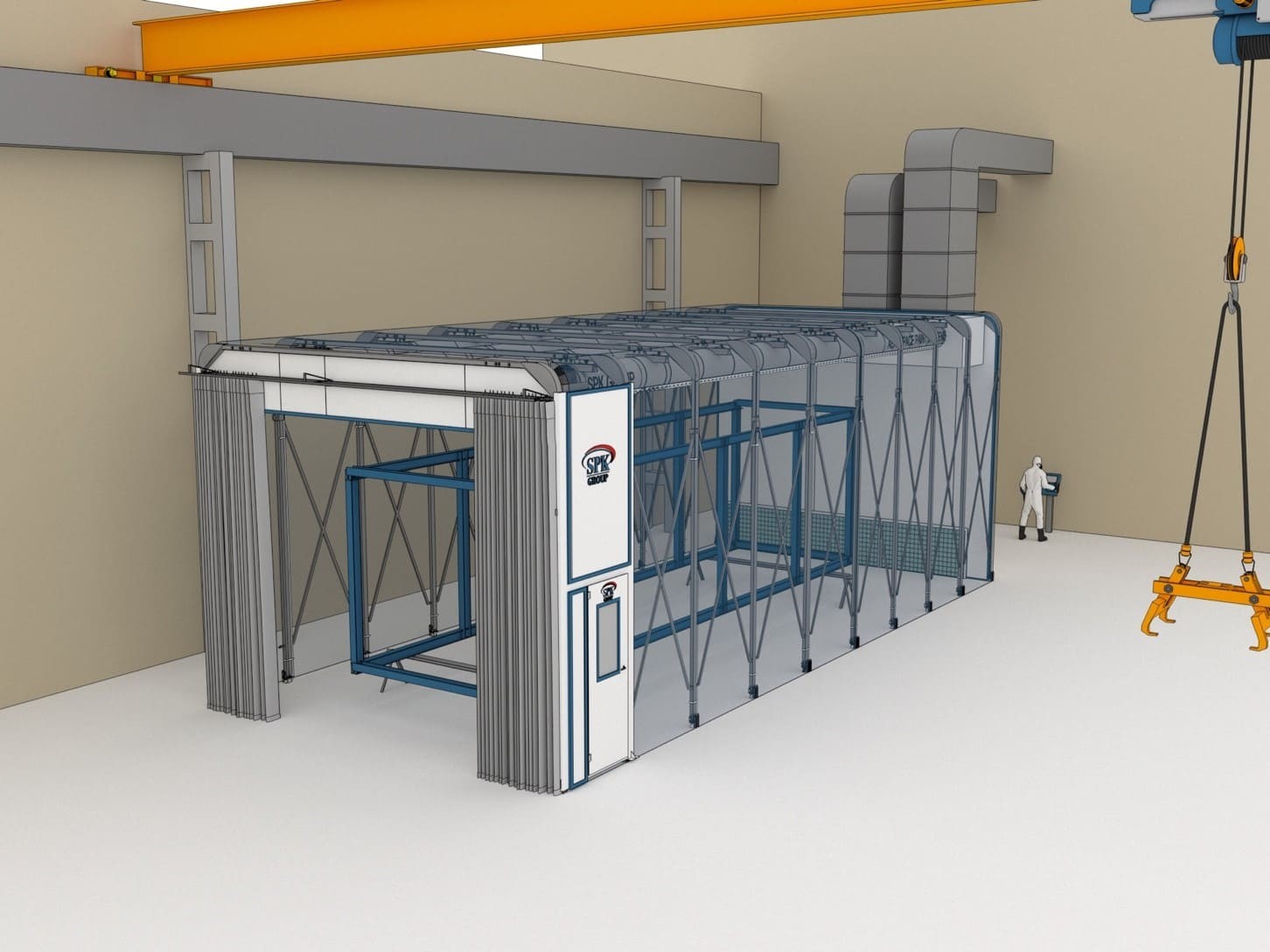

Ограждающие стены и потолочный свод конструкции базируются на пантографном (гармошечном) металлическом каркасе, который обтянут специализированной износостойкой ПВХ-пленкой повышенной плотности. Оборудование предназначено для эксплуатации внутри отапливаемых зданий и сооружений (категория климатического исполнения — УХЛ 4 по ГОСТ).

Процесс изменения геометрии кабины (сборка и раскладывание секций) выполняется заводским персоналом вручную, без применения электрических или гидравлических приводных механизмов.

Размерные параметры трансформируемой кабины SPK-SCB(Fd)-20.6.5:

* Обратите внимание: предельные внешние габариты в собранном состоянии, установочные зазоры и конфигурация зон обслуживания финализируются на стадии индивидуального проектирования рамных модулей под конкретную площадку.

Схема внутрицеховой логистики и въездная группа

Установка раздвижного каркаса непосредственно на ровное напольное покрытие цеха обеспечивает вариативность и удобство перемещения обрабатываемых объектов:

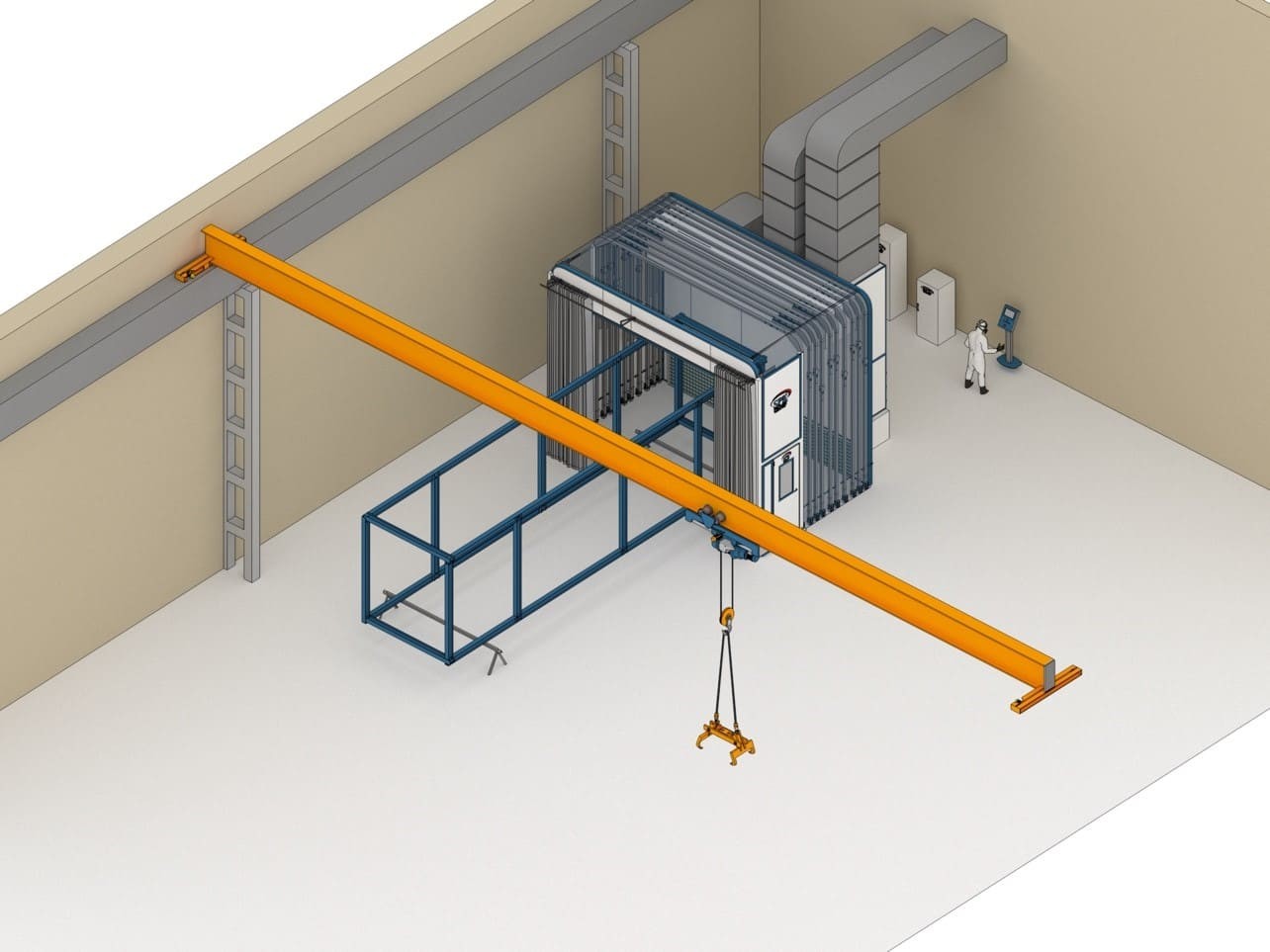

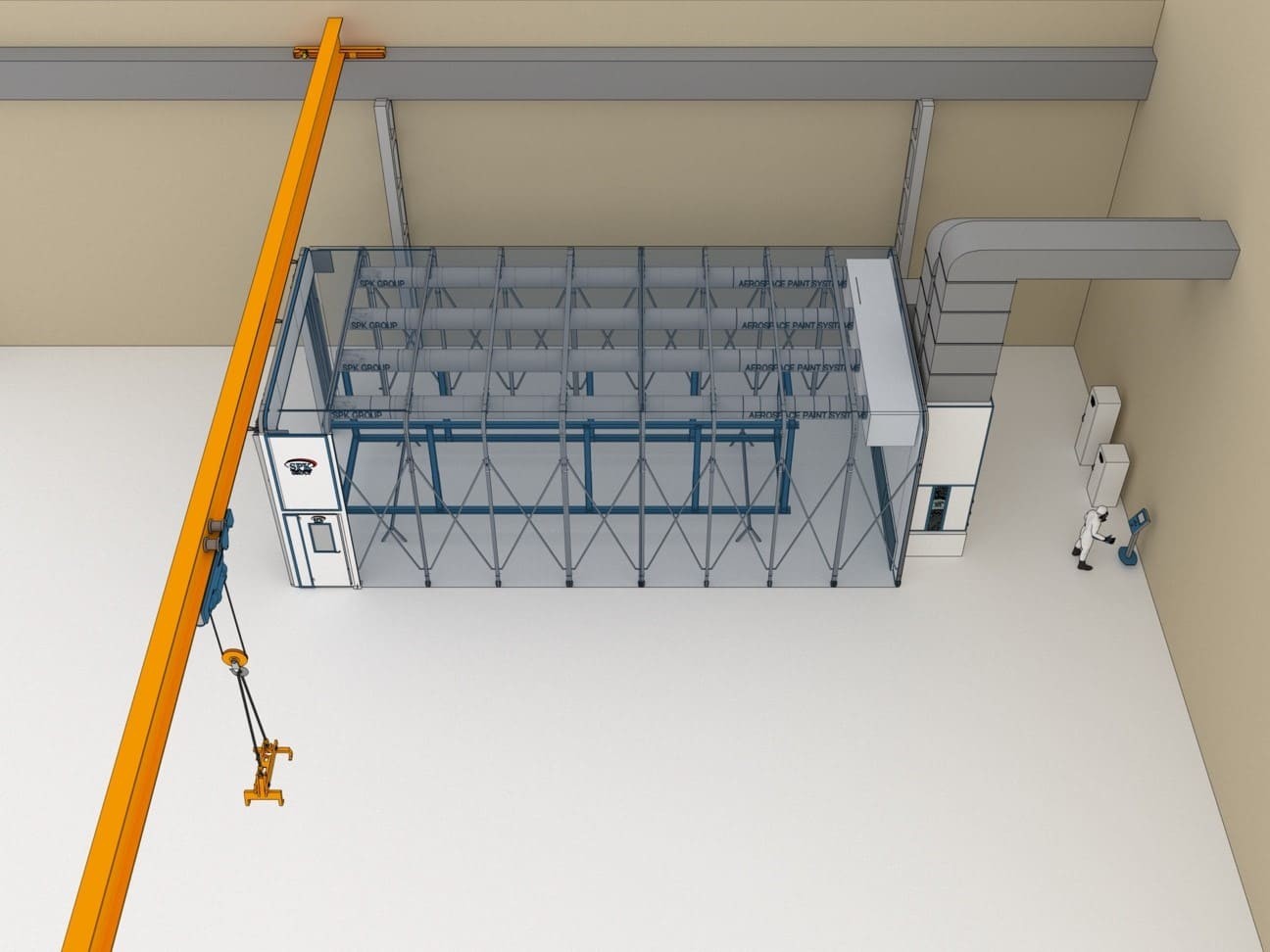

• Подача заготовок: Крупногабаритные металлоконструкции доставляются на рабочую площадку с помощью цеховых крановых систем (мостовых кранов, кран-балок) либо на механизированных рельсовых/колесных тележках. Затем изделия фиксируются на технологических ложементах или стационарных опорах (подставки, тележки и грузоподъемное оборудование поставляются силами Заказчика).

• Алгоритм работы: После устойчивого позиционирования груза рабочие вручную растягивают секции «гармошки», полностью изолируя зону напыления ЛКМ от общецехового пространства.

• Въездной затвор: Для безопасного перемещения деталей один из торцов эластичной ПВХ-кабины укомплектован раздвижными защитными шторами из плотного гибкого полимера. Номинальный размер погрузочного портала составляет 4000 х 4000 мм (параметры подлежат уточнению при финализации шторной фурнитуры).

Термовентиляционный комплекс SPK-VU-23 с рекуперацией тепла

За торцевой стационарной перегородкой малярного бокса монтируется автономный климатический блок SPK-VU-23 с проектной производительностью 23 000 м³/ч на линиях нагнетания и аспирации. Нагрев приточных масс осуществляется за счет интеграции промышленного электрического калорифера в общепромышленном исполнении.

Встроенная автоматика регулирует работу вентиляции в двух базовых режимах:

1. Прямоточный воздухообмен (режим «Окраска»)

Вентиляционная установка осуществляет забор чистого воздуха из внешней атмосферы. Воздушные массы проходят через систему фильтров и при необходимости нагреваются ТЭНами до технологической нормы в +18°C... +20°C. После прохождения рабочей зоны загрязненный парами растворителей и опылом воздух очищается каскадом фильтров и полностью отводится за пределы здания.

2. Рециркуляция с энергосбережением (режим «Сушка»)

Для снижения затрат на энергоносители автоматика переводит вентиляцию на рециркуляционную схему. До 90% уже нагретого воздуха циклически возвращается обратно в зону полимеризации, обеспечивая стабильный прогрев среды в диапазоне +40°C... +50°C. Для предотвращения скопления взрывоопасных концентраций ЛВЖ система непрерывно подмешивает около 10% свежего воздуха с улицы.

Комплексная безопасность, промышленное LED-освещение и защита тента

Для обеспечения безопасных условий труда маляров и соблюдения регламентов ТР ТС, мобильный бокс оснащен предустановленным комплектом защитной инженерии:

• Взрывозащищенное светодиодное освещение: Внутреннее световое поле создается промышленными светодиодными светильниками во взрывобезопасном исполнении. Система гарантирует освещенность малярного поста на уровне не менее 700 Лк (показатель рассчитан при условии регулярной очистки прозрачных рассеивателей и стен от налета ЛКМ).

• Предотвращение взрывоопасных сред: Высокоточный газоанализатор (сигнализатор критических концентраций) в непрерывном режиме отслеживает плотность паров легколетучих растворителей внутри защитного ПВХ-купола.

• Противопожарная автоматика: Внутренний объем камеры оснащен сертифицированными датчиками автоматической пожарной сигнализации.

• Пассивная защита полимерных стен: С целью предотвращения налипания лакокрасочного тумана на несущий ПВХ-тент и увеличения его рабочего ресурса рекомендуется использовать дополнительное внутреннее покрытие в виде легкосъемной рулонной или жидкой защитной пленки (опция, заказывается отдельно).
