Передвижная окрасочная камера SPK-18.6.4

Главная головная боль при покраске крупногабаритных изделий — поиск компромисса между качеством покрытия и полезным пространством цеха. Стационарный малярный бокс на 18–20 метров «съедает» место постоянно, даже если технологическая загрузка маляров не превышает 30–40%. Красить же прямо на полу цеха — значит собирать пыль на свежий лак, дышать растворителями и рисковать штрафами за нарушение пожарной безопасности.

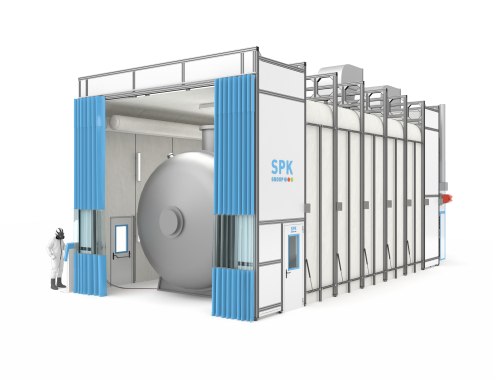

Инженерный ответ на эту дилемму — складная окрасочно-сушильная камера телескопического типа SPK-SCB(FD)-18.6.4 от SPK GROUP. Раздвижная конструкция разворачивается вокруг подготовленного изделия на время покраски и сушки, а после завершения цикла компактно сдвигается, возвращая цеху драгоценные квадратные метры.

Архитектура и мобильность: как устроена телескопическая камера

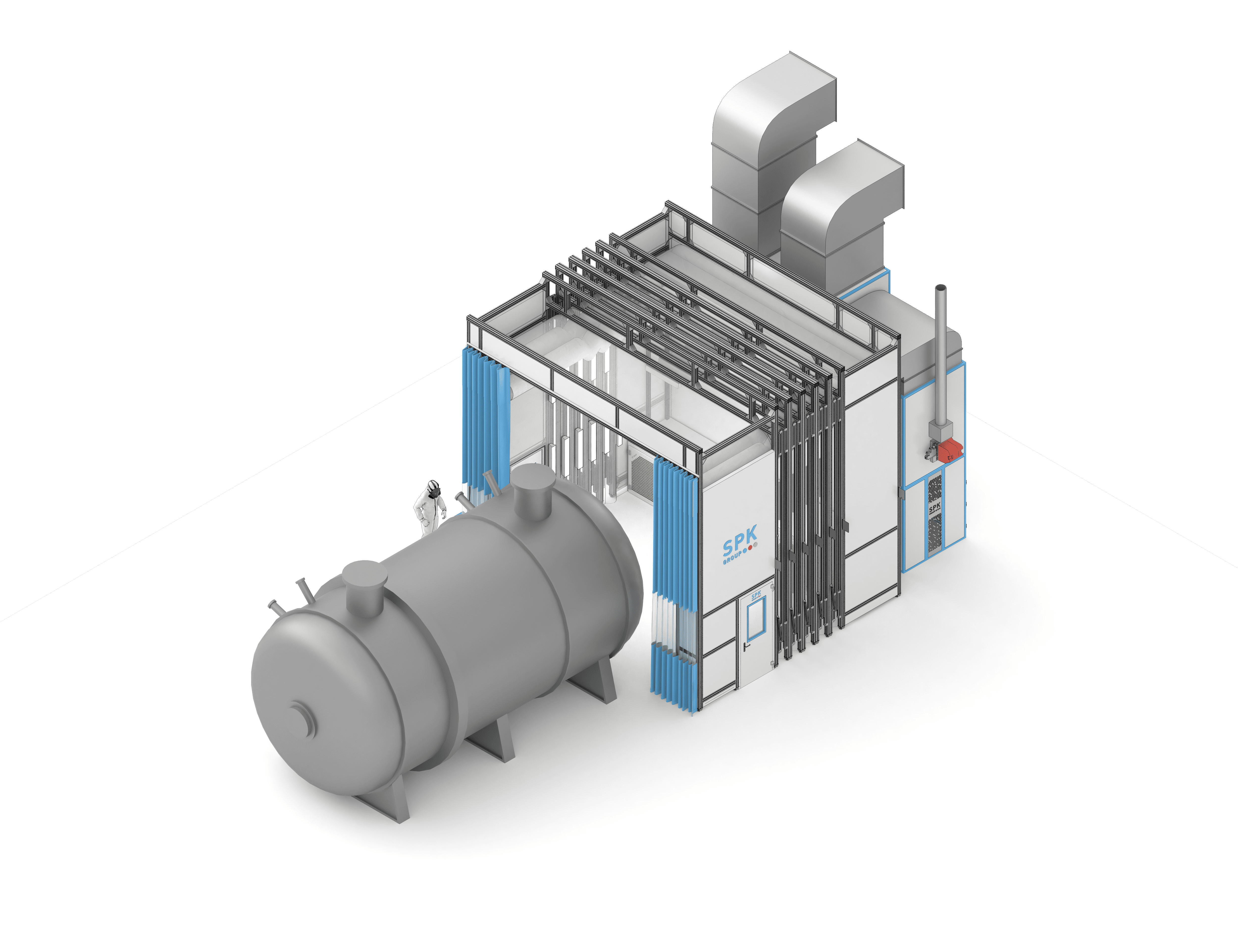

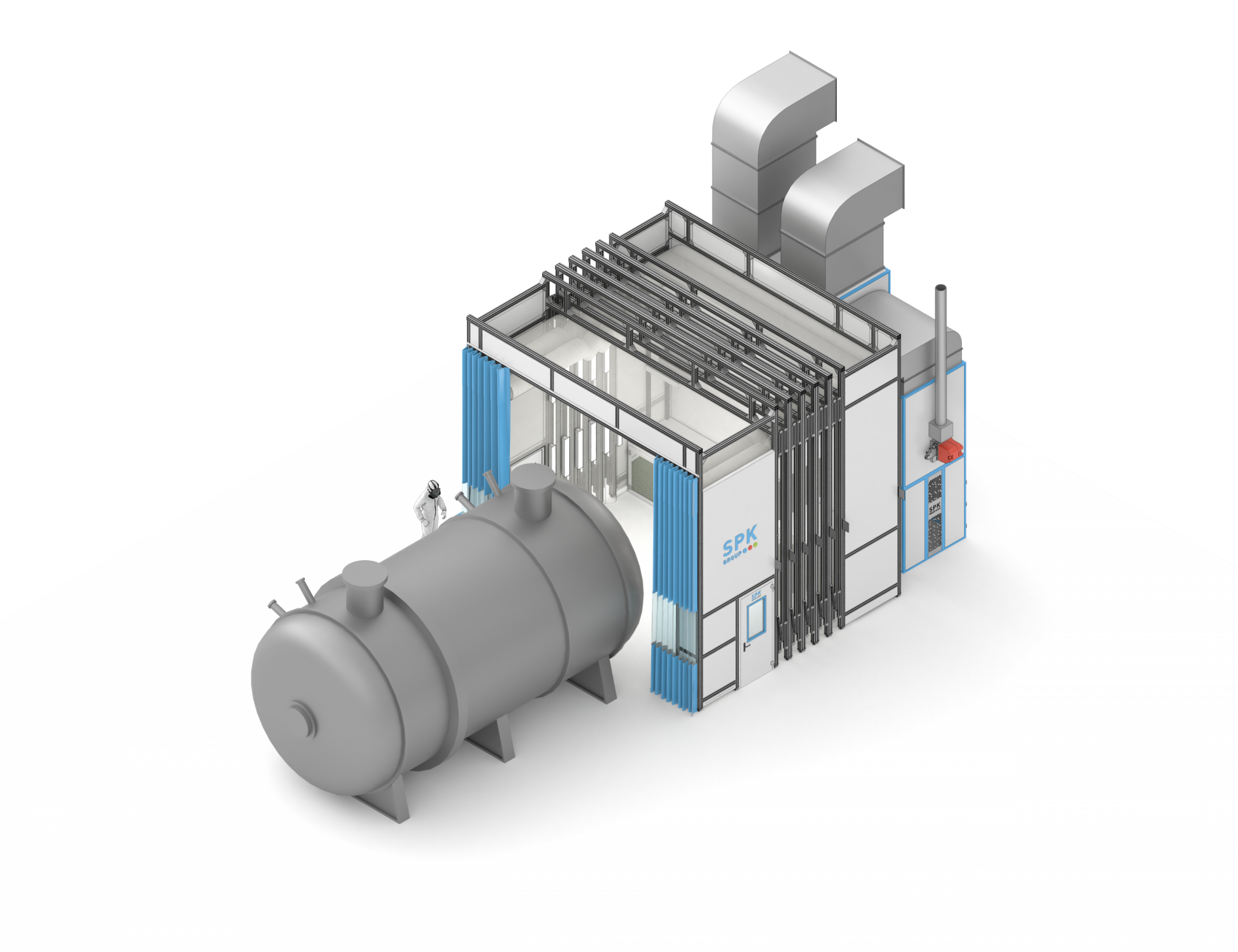

В основе комплекса — легкий, но жесткий каркас из алюминиевого профиля. Конструкция разбита на секции, соединенные раздвижным ножничным механизмом, и перемещается на встроенных колесных опорах.

• Один человек справляется за минуты: раскладывание и складывание секций выполняется вручную, без применения лебедок или спецтехники.

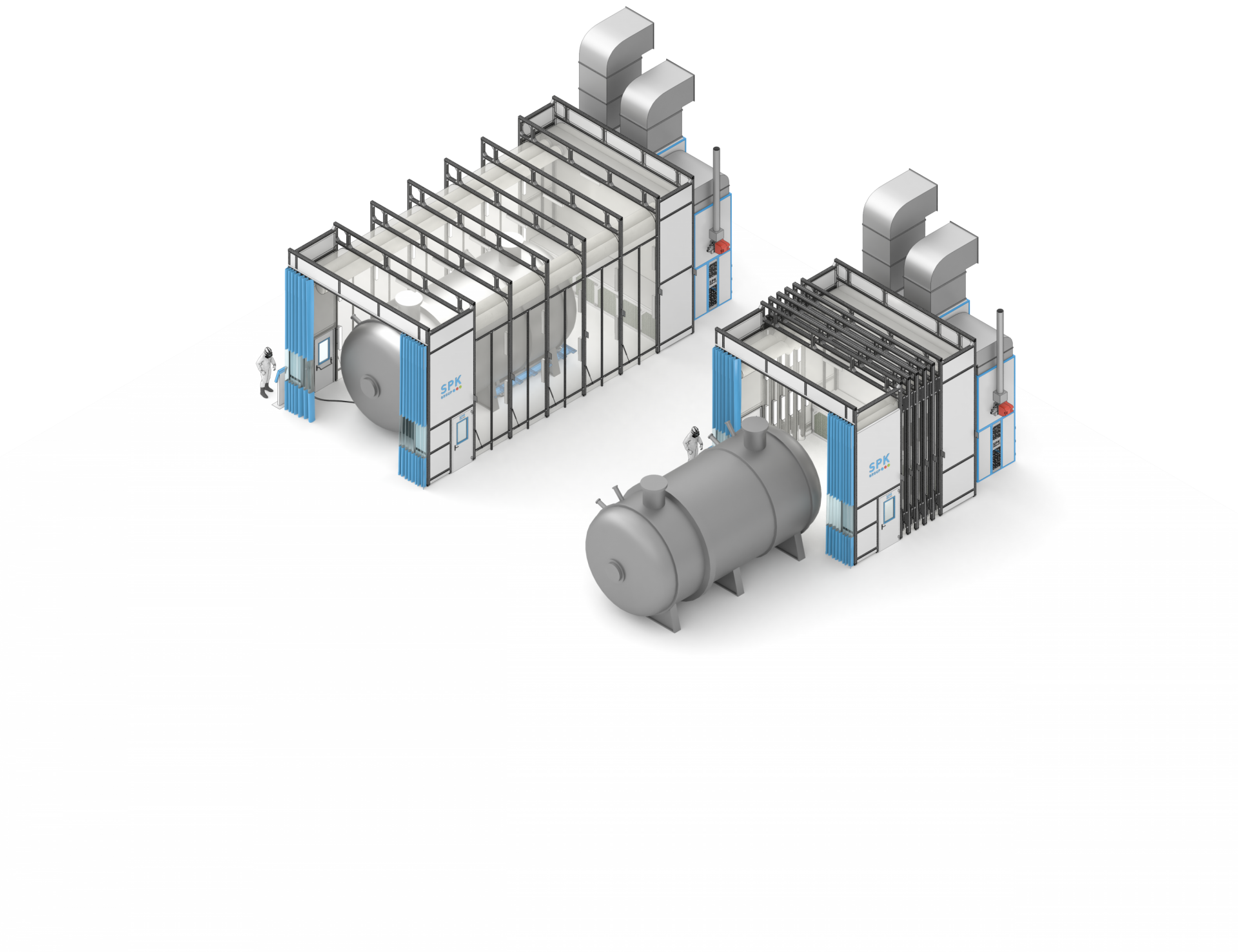

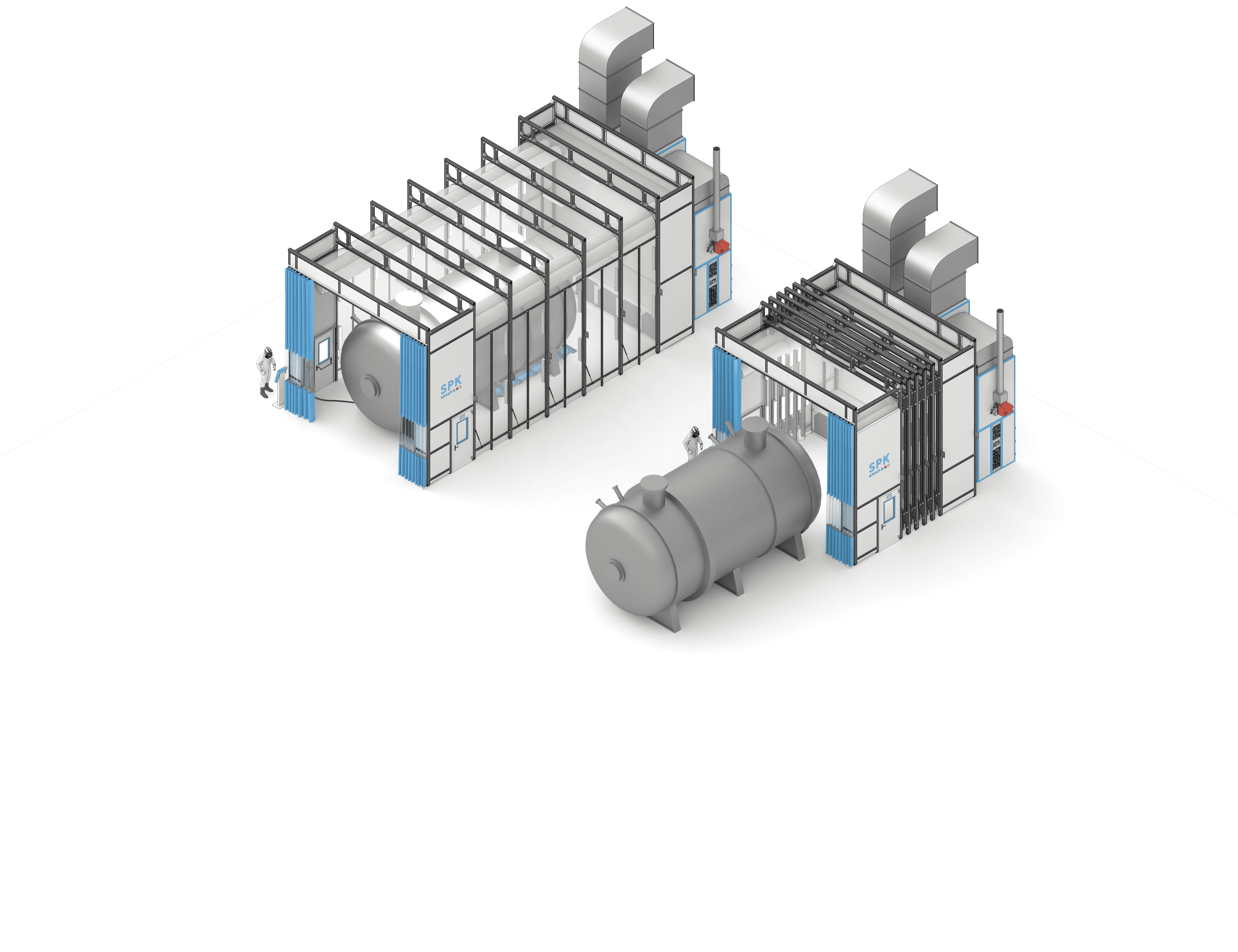

• Габариты под тяжелые задачи: рабочее пространство в раскрытом состоянии — 18 × 6 × 4 м. Габарит по длине с вентагрегатом в рабочем положении составляет 21 000 мм, а при консервации камера сокращается практически вдвое — до 11 500 мм.

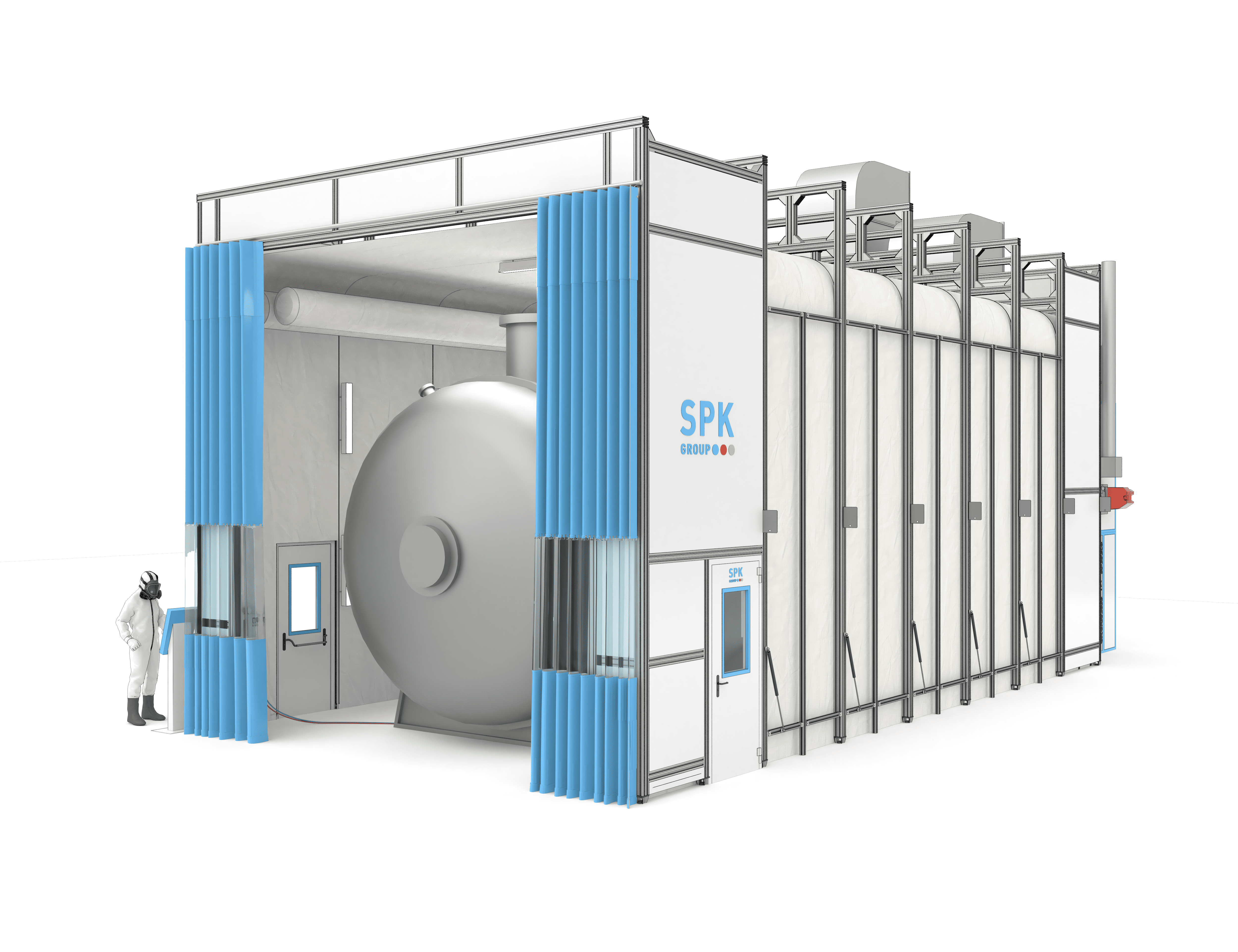

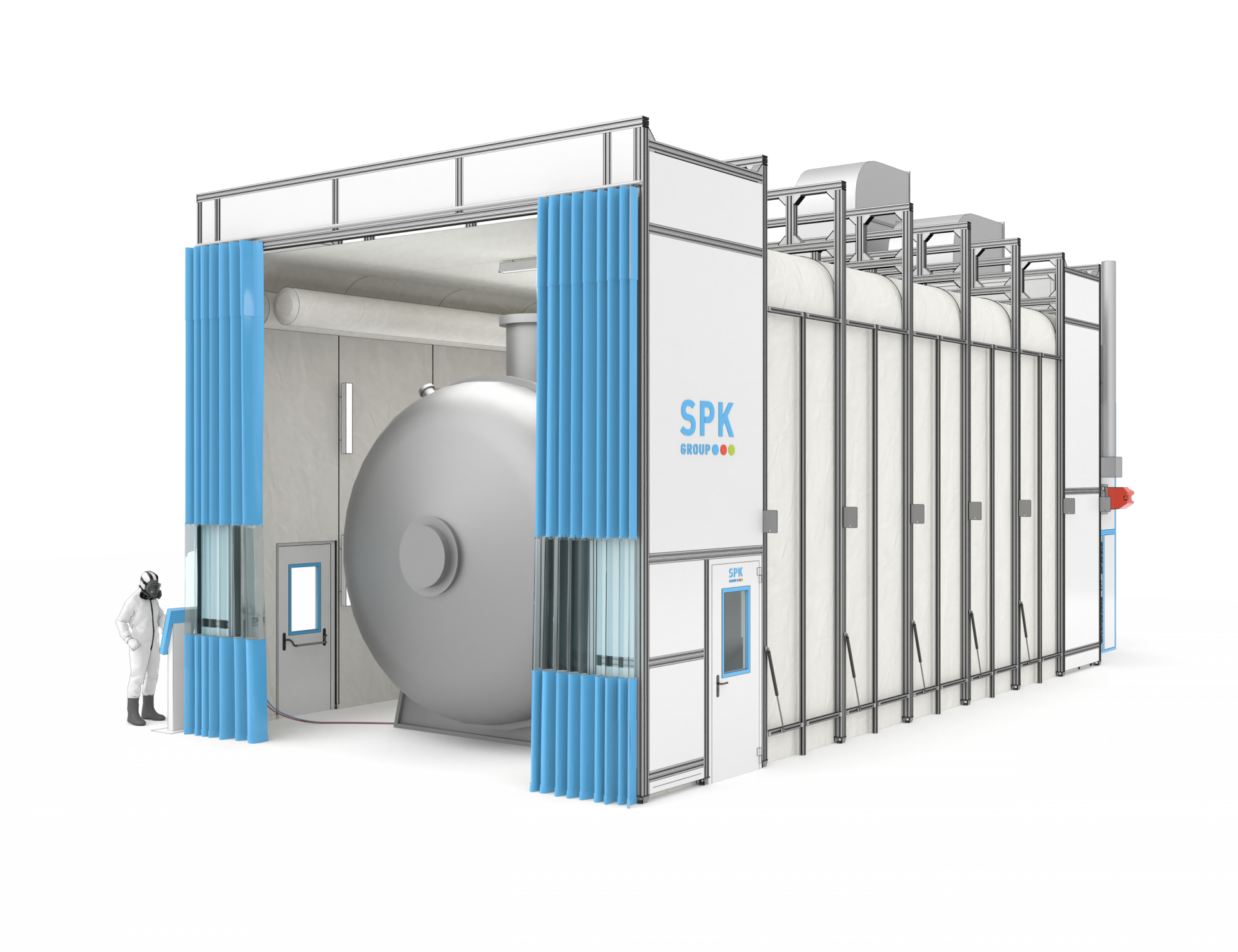

• Прочный барьерный тент: купол и стены выполнены из армированной технической ткани типа «Оксфорд». Материал устойчив к органическим растворителям, не пропускает опыл наружу, легко отмывается и рассчитан на годы жесткой цеховой эксплуатации.

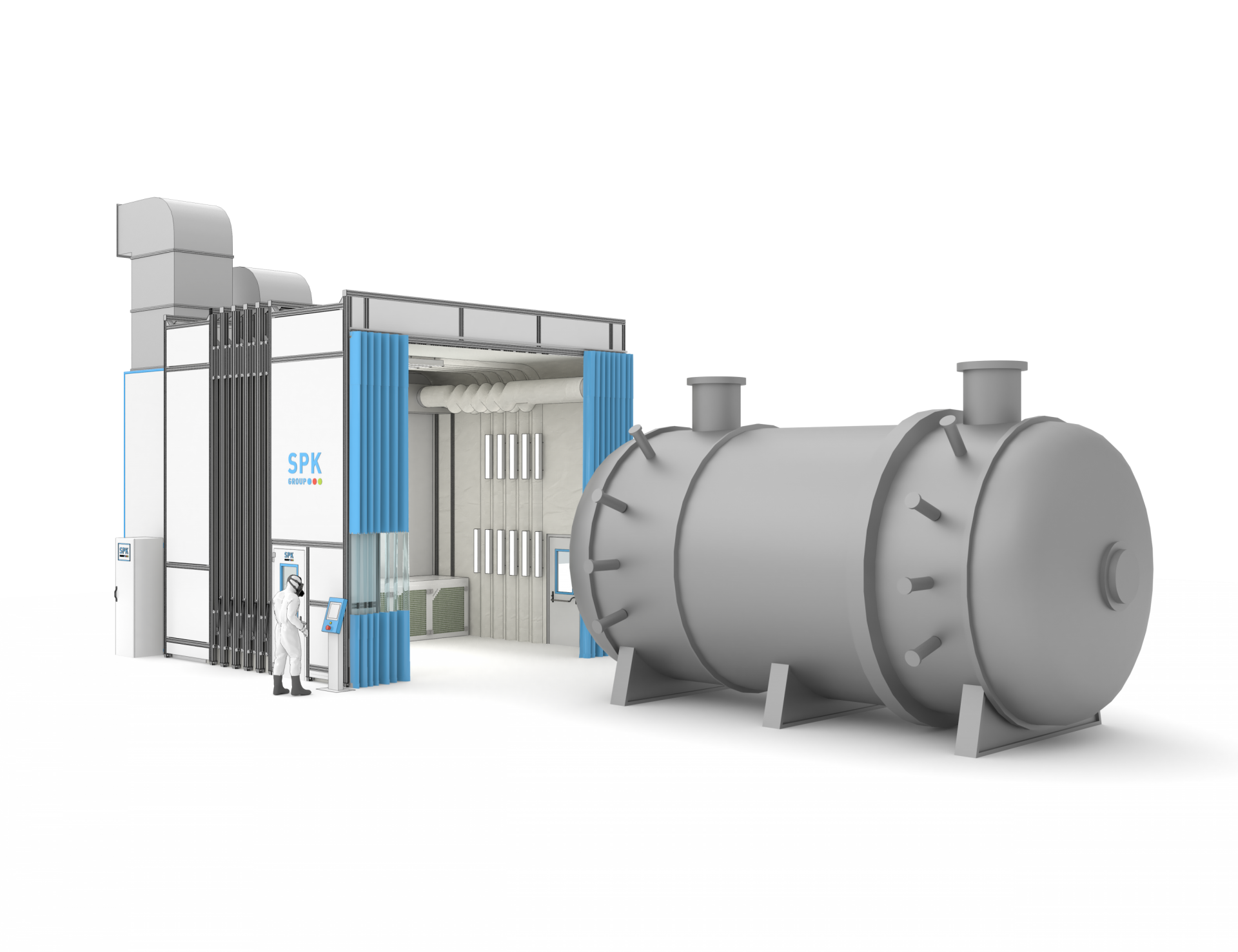

• Свободный доступ для кран-балок: изделие (цистерну, раму, балку) устанавливают на подставки или внутрицеховую тележку кран-балкой, после чего камера просто «наезжает» сверху, фиксируя герметичную рабочую зону. Для сквозного въезда предусмотрен шторный проем размером 3 000 × 3 000 мм.

Вентиляция и режимы микроклимата: от распыления до сушки при +60 °C

Качественная покраска невозможна без направленного ламинарного потока и стабильной температуры. Камера комплектуется моноблочным приточно-вытяжным вентиляционным агрегатом SPK-VU-30 с производительностью по притоку и вытяжке до 30 000 м³/ч:

1. Режим окраски (прямоток 100%):

   Уличный воздух очищается карманными фильтрами класса G4, подогревается до технологических +18…+25 °C и диагонально подается в зону работ через потолочные текстильные каналы. Скорость движения воздушной массы составляет комфортные для факела 0,28 м/с при рекордной кратности воздухообмена — 67 крат в час. Это полностью исключает эффект тумана и завихрения опыла.

2. Режим ускоренной сушки (рециркуляция):

   Для полимеризации ЛКП система переходит в замкнутый цикл: до 90% объема возвращается в камеру, а 10–15% обновляется для удаления выделяющихся паров. Температура воздуха поднимается до +60 °C, сокращая время сушки металлоемких деталей в 3–4 раза.

3. Энергоноситель под выбор площадки:

   Нагрев воздуха реализуется либо через водяной калорифер тепловой мощностью около 263 кВт (теплоноситель 100/70 °C), либо через электрические ТЭНы (при необходимости — с пластинчатым рекуператором).

Очистка вытяжки от аэрозольной взвеси ведется стекловолоконным фильтром типа «Paint-Stop» (класс G3) с поверхностной плотностью 220 г/м² и эффективностью удержания сухих остатков до 90%.

Взрывозащита и автоматика: заводские стандарты безопасности

Камера относится к взрывоопасным зонам, поэтому система безопасности в SPK-SCB(FD)-18.6.4 продумана до мелочей:

• Искрозащищенная вентиляция: рабочие колеса и коллекторы вентиляторов выполнены из пар разнородных металлов, исключающих искрообразование, а электроприводы имеют взрывозащищенное исполнение.

• Светодиоды 700+ Лк: герметичные взрывозащищенные светильники со степенью защиты IP65 обеспечивают ровный дневной свет для контроля толщины мокрого слоя и исключения теневых зон.

• Газоанализаторы паров ЛВЖ: система контроля довзрывоопасных концентраций (НКПР) непрерывно отслеживает состав рабочей зоны. В случае нештатного скопления паров автоматика мгновенно блокирует нагреватель и подачу сжатого воздуха.

• Сенсорное управление и журнал аварий: шкаф управления со степенью защиты IP54 оснащен цветным сенсорным экраном. Оператор в один клик выбирает технологический регламент, отслеживает давление в камере, таймер сушки и температуру канальных датчиков.

• Автоматическое порошковое пожаротушение: автономные модули пожаротушения входят в комплект поставки оборудования.

Сводные технические характеристики комплекса

• Внутренние габариты (Д × Ш × В): 18 000 × 6 000 × 4 000 мм

• Длина в сложенном состоянии: около 11 500 мм (вместе с агрегатом)

• Проем въездных штор (Ш × В): 3 000 × 3 000 мм

• Производительность вентиляционной группы: 30 000 м³/ч

• Кратность воздухообмена в камере: 67 крат/час

• Температурный коридор: окраска — +18…+25 °C; сушка — до +60 °C

• Мощность электродвигателей вентиляции: 37 кВт (2 × 18,5 кВт с плавным частотным пуском)

• Освещенность рабочей зоны: не менее 700 Лк

Производство, доставка и шеф-монтаж под ключ

SPK GROUP закрывает проект в формате полного цикла:

1. Предоставление ТЗ на фундаменты и точки подключения энергоносителей.

2. Заводское изготовление камеры и вентагрегата с приемочным контролем ОТК.

3. Доставка на производственную площадку заказчика собственным транспортом.

4. Монтажные и пусконаладочные работы бригадой завода с обязательным инструктажем операторов.

Телескопическая камера SPK-SCB-18.6.4 превращает участок покраски из «грязного» цехового пятна в технологичный, пожаробезопасный и компактный пост нанесения защитных покрытий.
