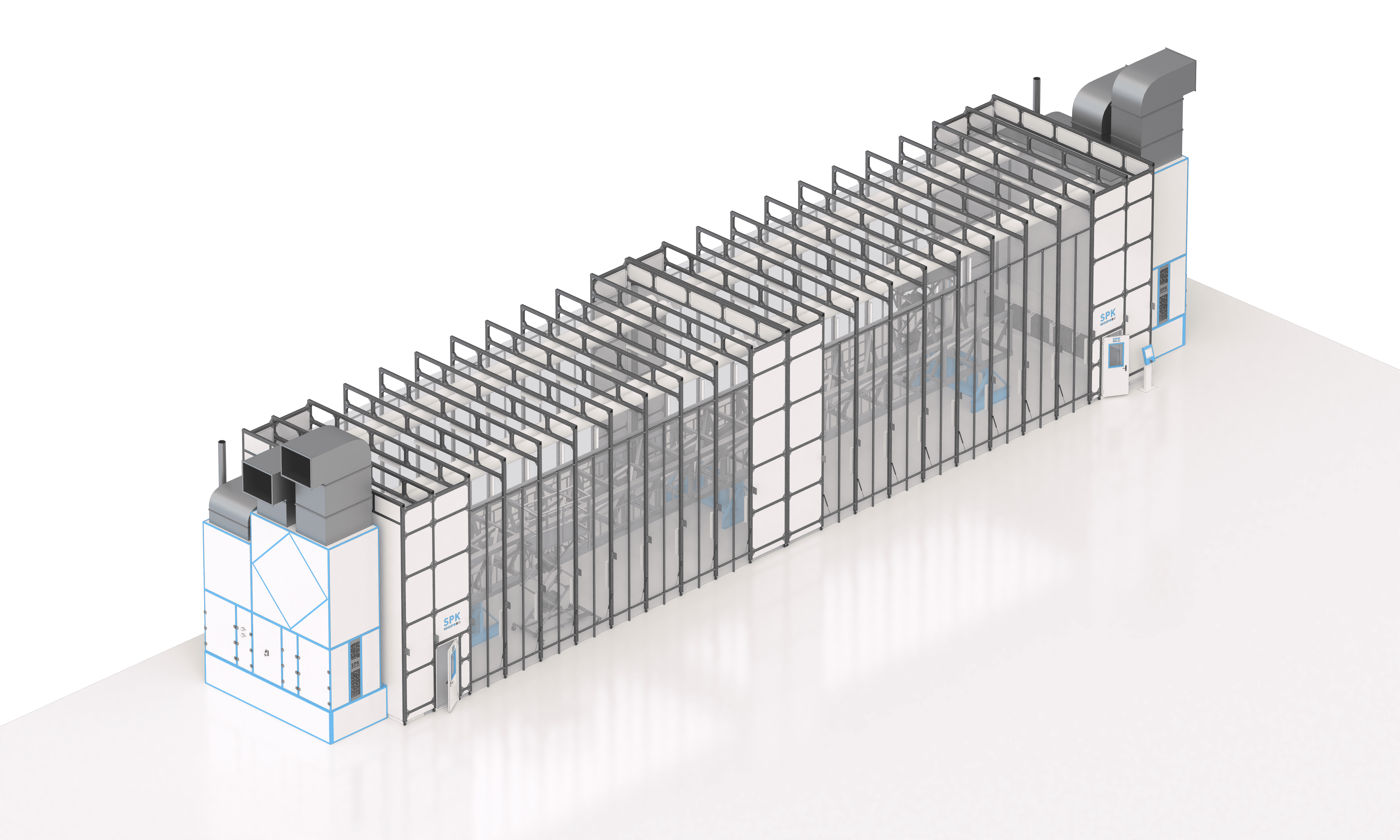

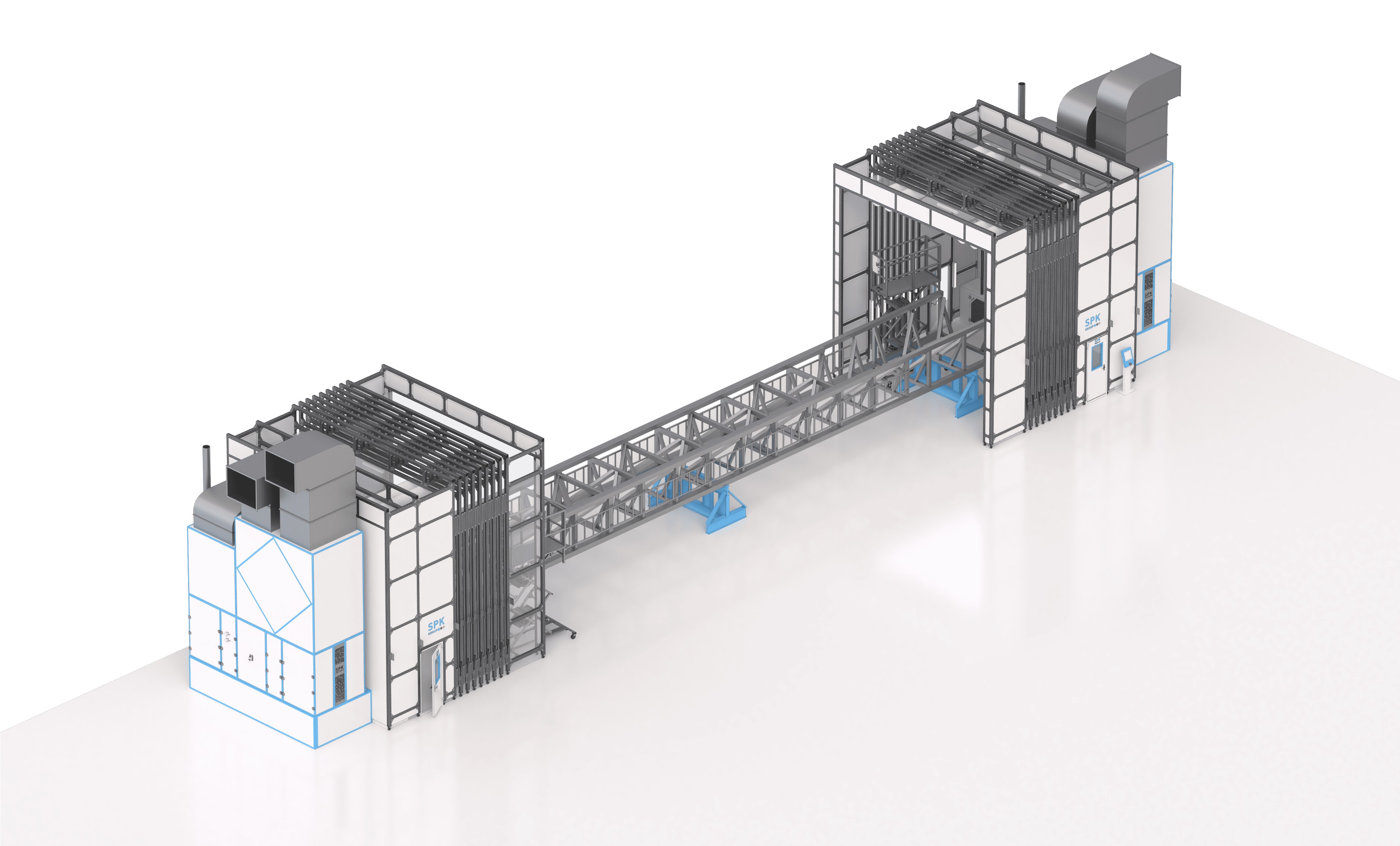

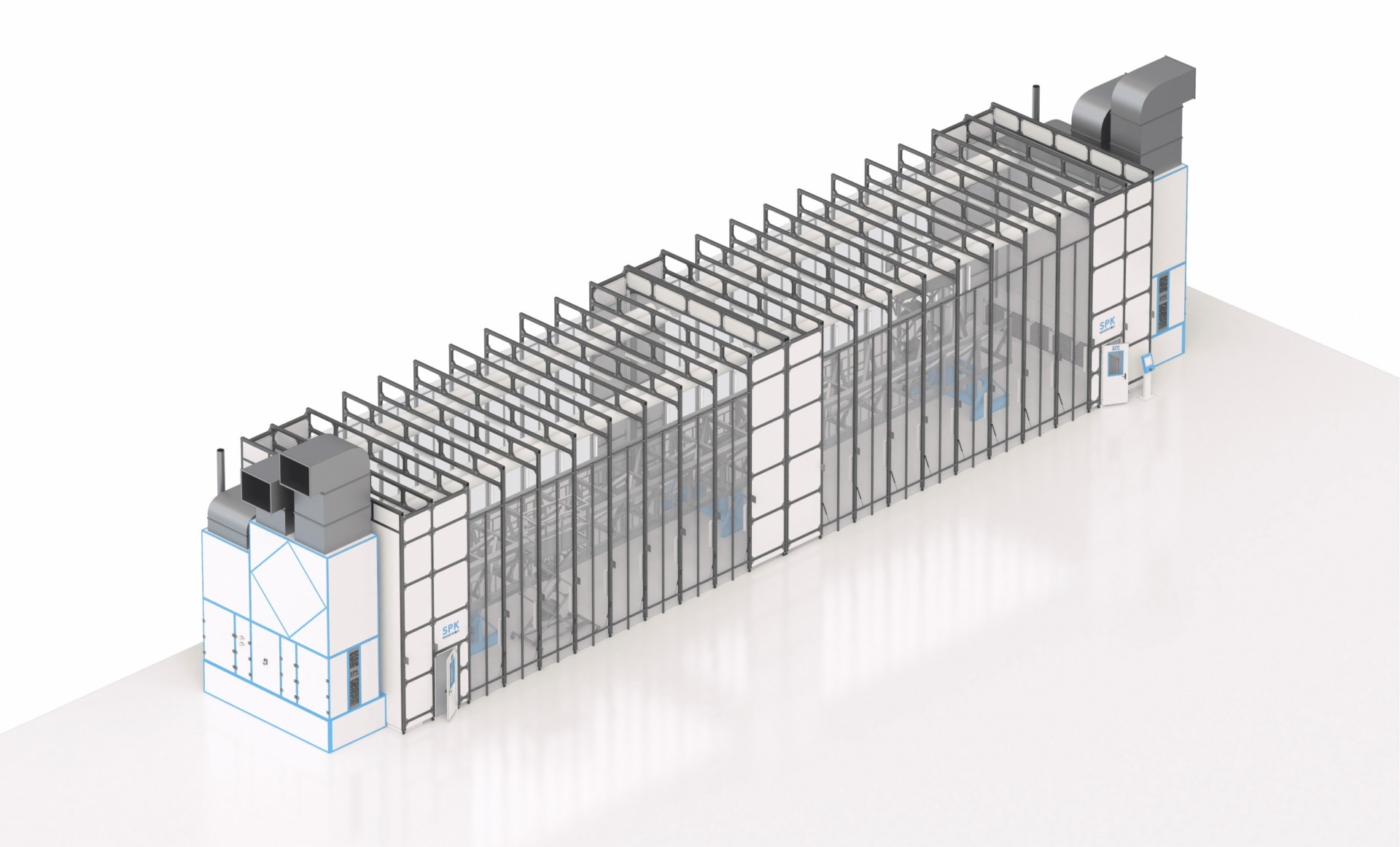

Мобильный малярно-сушильный комплекс трансформируемого типа SPK-SCB(Fd)-26.6.5

Развернутое инженерно-техническое описание конструкции, систем жизнеобеспечения и архитектуры оборудования

Инновационные раздвижные (складные) комплексы для нанесения и полимеризации лакокрасочных покрытий серии SPK-SCB(Fd) представляют собой передовое технологическое решение, созданное для модернизации и повышения эффективности малярных участков. Оборудование ориентировано на эксплуатацию в сфере тяжелого машиностроения, на вагоностроительных, авиационных и судоремонтных предприятиях. Главное конструктивное преимущество данной модификации заключается в адаптивной геометрии рабочей зоны. Возможность оперативного сложения пролетов кабины в периоды, когда малярные операции не выполняются, позволяет рационально использовать дефицитную полезную площадь цеха. Это гарантирует беспрепятственное перемещение внутрицеховых мостовых кранов и свободный транзит сопутствующих крупногабаритных грузов по территории предприятия.

1. Ключевые эксплуатационные достоинства и специфика архитектуры серии SPK-SCB(Fd)

Разработка и проектирование технологических комплексов осуществляются в строгом соответствии с актуальными государственными нормативами в области охраны труда, промышленной санитарии, пожарной безопасности и энергосбережения. Конструктивная синергия прочного пространственного остова из легких сплавов и высокопрочных износостойких полимерных полотен обеспечивает минимальный радиус складывания секций, простоту трансформации и внушительный период безремонтной службы оборудования.

Выверенная аэродинамическая схема распределения и циркуляции воздушных масс гарантирует высокую кратность воздухообмена, полностью ликвидирует риск возникновения застойных (невентилируемых) зон и обеспечивает абсолютную безопасность производственного процесса. Это достигается за счет непрерывного удержания концентрации паров легковоспламеняющихся жидкостей (ЛВЖ) в пределах безопасных регламентированных значений. Одновременно с этим внутри кабины формируется безупречный микроклимат, необходимый для формирования лакокрасочных покрытий (ЛКП) премиального класса качества.

Важная информация для инжиниринга и привязки: Все геометрические пропорции, габаритные показатели и номинальные параметры производительности приточно-вытяжных систем, приведенные в данной спецификации, носят базовый характер. Итоговые технические параметры утверждаются в процессе разработки финального рабочего проекта. Они могут быть оптимизированы под архитектурные особенности производственного помещения Заказчика, конкретные технологические зоны обслуживания и специфическую номенклатуру обрабатываемых изделий.

2. Развернутая спецификация узлов и агрегатов (в расчете на 2 технологических комплекса)

Раздел А: Несущие и ограждающие конструкции рабочей зоны

• Мобильный каркас раздвижной галереи повышенной прочности (Поз. 01)

  • Количество в поставке: 2 полных комплекта.

  • Техническое описание: Несущий пространственный скелет раздвижной конструкции собирается из специализированного облегченного алюминиевого профиля с высокими прочностными характеристиками, рассчитанного на значительные динамические нагрузки. Ходовая часть оснащена системой долговечных колесных опор, отвечающих за плавность линейного перемещения секторов при складывании и раскладывании. В структуру каждого отдельного комплекса интегрирована одна жестко зафиксированная базовая секция стационарного типа, которая выступает в роли фундамента для размещения агрегатного блока. Ориентировочные внутренние габариты зоны в полностью развернутом рабочем положении составляют 13 × 6 × 5 метров (Длина × Ширина × Высота). Точные наружные монтажные размеры утверждаются на этапе проектирования с учетом технологических проходов и зазоров.

• Специализированное защитное укрытие кабины (Поз. 02)

  • Количество в поставке: 2 полных комплекта.

  • Техническое описание: Плотная защитная оболочка раздвижной части изготовлена из износостойкой промышленной тентовой ткани особого плетения. Материал характеризуется абсолютной светонепроницаемостью, стойкостью к разрывным нагрузкам, проколам и постоянному истиранию. Поверхность полотна имеет специализированную химическую защиту, предотвращающую деструкцию материала под воздействием едких паров органических растворителей. Тент относится к категории самозатухающих материалов с высокими показателями огнестойкости.

• Дверной блок для персонала со смотровым окном (Поз. 03)

  • Количество в поставке: 2 штуки.

  • Техническое описание: Инспекционная сервисная дверь встраивается в жесткий периметр стационарной (неподвижной) секции. Модуль служит для безопасного перемещения персонала без деформации элементов трансформируемой части. Дверное полотно укомплектовано прозрачным смотровым окном из ударопрочного безопасного многослойного стекла (триплекс). Чистый размер светового проема составляет 800 × 2000 мм. Дверная коробка снабжена надежной фурнитурой промышленного класса и системой экстренной разблокировки (паника-выход) для эвакуации изнутри.

Раздел Б: Системы вентиляции, фильтрации и термоподготовки воздуха

• Система гибких магистральных воздуховодов распределения притока (Поз. 07)

  • Количество в поставке: 2 комплекта.

  • Техническое описание: Предназначена для сбалансированной подачи и равномерного распределения очищенного воздуха по всему внутреннему объему трансформируемой кабины. В состав узла входят гибкие соединительные рукава увеличенного сечения, устойчивые к знакопеременным перепадам давления, а также центральный жесткий распределительный коллектор из оцинкованной стали для сопряжения воздушных трасс с основным термовентиляционным агрегатом.

• Высокопроизводительный приточно-вытяжной вентиляционный комплекс SPK-VU-35 (Поз. 08)

  • Количество в поставке: 2 комплекта.

  • Техническое описание: Модульная термовентиляционная станция промышленного класса с номинальным объемом прокачки воздуха по приточному и вытяжному каналам до 35 000 м³/час. Агрегат спроектирован с учетом следующих технологических особенностей:

    • Прямая соосная передача: Отсутствие промежуточных клиноременных узлов повышает общую энергоэффективность (КПД), исключает необходимость частой регулировки натяжения и предотвращает засорение тракта продуктами износа ремней.

    • Частотно-инверторное регулирование: Электродвигатели работают под управлением преобразователей частоты, что обеспечивает прецизионную настройку объемов воздуха и минимизирует пусковые токи.

    • Искробезопасная конструкция: Контактная пара «рабочее колесо вентилятора — входной коллектор» выполнена из композиции разнородных металлов (латунь/алюминий/нержавеющая сталь), полностью исключающей генерацию фрикционных искр.

    • Взрывозащищенный тип привода: Электрические двигатели имеют сертифицированное взрывозащищенное исполнение, допускающее работу в зонах с потенциальным присутствием паров ЛВЖ.

• Приточный блок очистки воздушных масс (Поз. 08.1)

  • Количество в поставке: 2 комплекта.

  • Техническое описание: Функциональная секция в составе главного агрегата, содержащая приемную камеру стабилизации давления и кассетный набор воздушных фильтров грубой (предварительной) фильтрации класса G4. Узел улавливает крупнодисперсные загрязнения, защищая внутренние компоненты системы от запыления.

• Вытяжной блок фильтрации с переключающим клапаном (Поз. 08.2)

  • Количество в поставке: 2 комплекта.

  • Техническое описание: Технологический модуль отвода воздуха, укомплектованный карманными фильтрующими элементами класса G4. Секция оснащена управляемым воздушным клапаном с сервоприводом для автоматической смены рабочих режимов между циклом «Окрашивание» (работа на прямом выхлопе или регулируемом сбросе) и циклом «Сушка» (активация режима глубокой рециркуляции нагретого воздуха с целью экономии энергоресурсов).

• Секция воздушного теплообменника (Поз. 08.3)

  • Количество в поставке: 2 комплекта.

  • Техническое описание: Эффективный нагревательный модуль, предназначенный для оперативного повышения температуры приточного воздуха до параметров, требуемых по технологии нанесения и последующей кристаллизации ЛКМ. Точные показатели тепловой мощности генератора рассчитываются индивидуально под климатические условия региона эксплуатации объекта.

• Узел рекуперации тепловой энергии (Поз. 08.4)

  • Количество в поставке: 2 комплекта.

  • Техническое описание: Энергосберегающий теплообменный модуль (перекрестноточного или роторного типа). Обеспечивает отбор тепла у удаляемого из камеры воздушного потока и передачу этой энергии входящему холодному воздуху с улицы, что существенно сокращает эксплуатационные расходы на отопление в зимний период.

• Магистральный воздушный клапан отсечки (Поз. 08.5)

  • Количество в поставке: 2 штуки.

  • Техническое описание: Герметичный воздушный затвор, оснащенный электрическим исполнительным механизмом, монтируемый на стыке воздухозаборных и выбросных каналов. Препятствует проникновению холодного уличного воздуха в помещение цеха при неработающей вентиляции.

  • Ограничение поставки: Внешние трассы воздуховодов, проходящие за контуром цеха на открытый воздух, элементы их фиксации, кровельные проходные узлы, силовые эстакады и защитная теплоизоляция труб не входят в объем обязательств Поставщика и реализуются силами и за счет Заказчика.

• Напольный/подпольный вытяжной короб (Поз. 09)

  • Количество в поставке: 2 комплекта.

  • Техническое описание: Сборная металлическая коробчатая конструкция, интегрируемая под уровень пола или вдоль стенового периметра жесткой секции. Укомплектована силовыми стальными решетками, рассчитанными на пешеходную нагрузку, внутри которых монтируются элементы удерживания сухого остатка лакокрасочных материалов.

• Фильтрующие маты улавливания краскораспыла «Paint stop» (Поз. 10)

  • Количество в поставке: 2 комплекта.

  • Техническое описание: Специализированный фильтрующий материал на основе ворсистого стекловолокна с прогрессивной структурой распределения плотности (класс очистки G3). Служит для связывания мелкодисперсного окрасочного тумана, предотвращая загрязнение лопаток вытяжной крыльчатки и внутренних стенок вентиляционных каналов.

Раздел В: Пневматическое оборудование, автоматика и системы безопасности

• Фильтр-модуль подготовки сжатого воздуха (Поз. 11)

  • Количество в поставке: 2 комплекта.

  • Техническое описание: Локальный блок финишной подготовки сжатого воздуха. Осуществляет многоступенчатую очистку рабочей среды от твердых микрочастиц, капельной влаги и масляного конденсата. Оснащен манометром, редуктором давления и двумя быстроразъемными пневматическими розетками для одновременного подключения краскопультов или зачистного инструмента.

• Система автоматического газоанализа сред ЛВЖ (Поз. 12)

  • Количество в поставке: 2 комплекта.

  • Техническое описание: Аппаратный комплекс для непрерывного инструментального контроля состава воздушной среды. Включает сеть высокочувствительных сенсоров, откалиброванных на определение довзрывоопасных концентраций (ДВК) паров органических растворителей. Датчики аппаратно связаны со шкафом автоматики: при фиксации превышения критического порога система мгновенно переводит вентиляцию в аварийный режим максимальной продувки и отсекает подачу воздуха на малярный инструмент.

• Автоматическая пожарная сигнализация комплексов (Поз. 13)

  • Количество в поставке: 2 комплекта.

  • Техническое описание: Автономный сертифицированный комплект противопожарных датчиков (пламени, дыма и тепла), огнестойких кабельных линий и интерфейсных модулей. Система предназначена для раннего выявления очагов возгорания непосредственно внутри рабочей зоны и формирования управляющего импульса для аварийного останова вентиляции и передачи тревожного сигнала на общезаводской пульт пожарной охраны.

• Силовой электрический шкаф и пульт оператора с HMI-интерфейсом (Поз. 14)

  • Количество в поставке: 2 комплекта.

  • Техническое описание: Центральный мозг системы управления. Включает в себя силовой шкаф автоматики в общепромышленном исполнении (для монтажа за пределами взрывоопасной зоны), укомплектованный коммутационной и защитной аппаратурой от ведущих мировых производителей, а также выносной терминал оператора с цветной сенсорной HMI-панелью. Программное обеспечение контролирует температурные режимы, отслеживает степень забивания фильтровальных кассет, управляет частотными инверторами вентиляторов и ведет журнал событий. Вся кабельно-проводниковая продукция для внутренней обвязки узлов включена в комплект.

Раздел Г: Эксплуатационно-сопроводительный пакет

• Комплект сопроводительной и разрешительной документации (Поз. 15)

  • Количество в поставке: 1 полный пакет.

  • Состав пакета (на русском языке):

    • Технический паспорт (ПС) на малярно-сушильный комплекс.

    • Подробная инструкция по безопасной эксплуатации (РЭ) и регламент проведения планового технического обслуживания (ТО).

    • Официально заверенная копия Декларации о соответствии требованиям профильных Технических регламентов Таможенного союза (ТР ТС) на промышленное оборудование марки SPK.

    • Заверенная копия Сертификата соответствия установленного образца.

    • Полный пакет принципиальных, монтажных и однолинейных электрических схем шкафов автоматики и внешних кабельных подключений.
