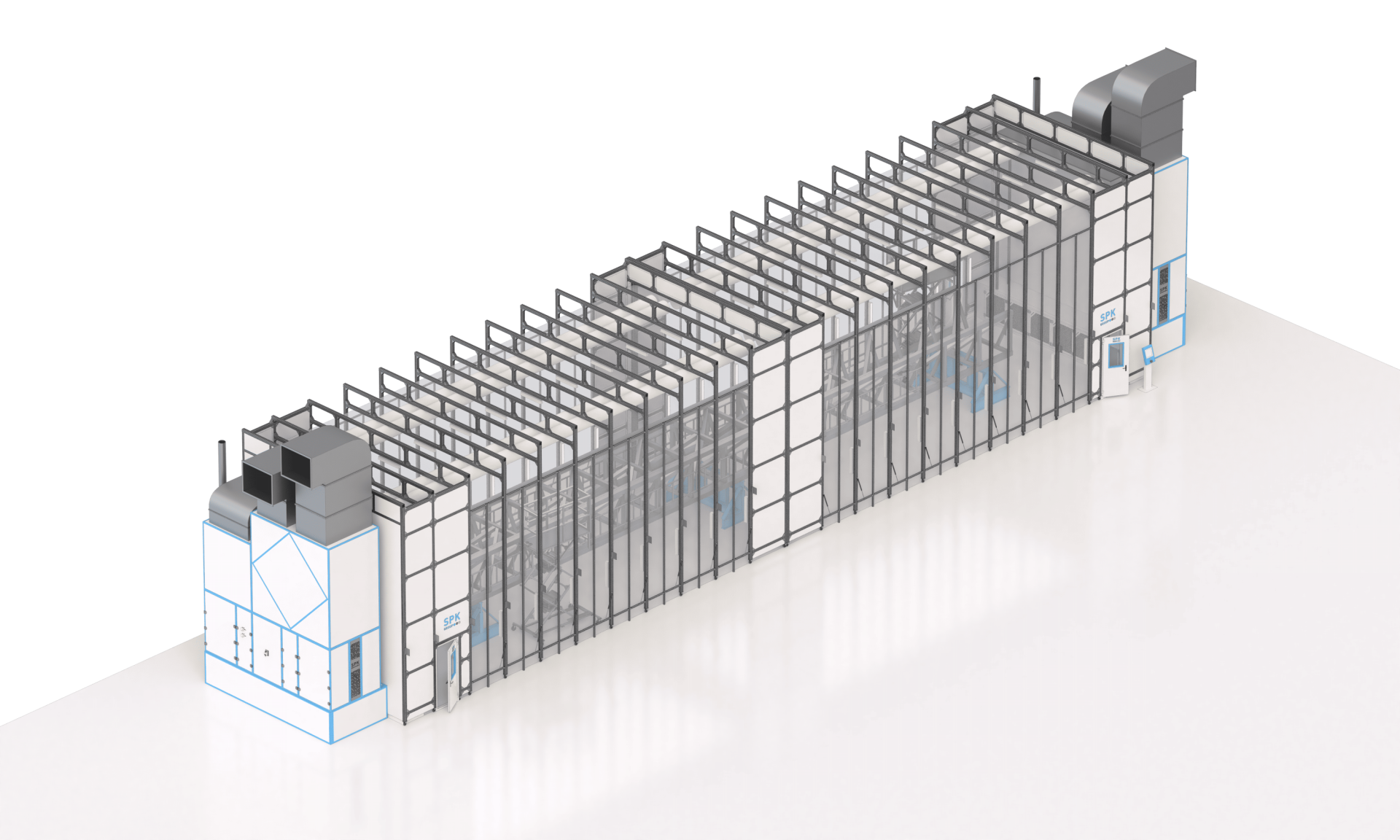

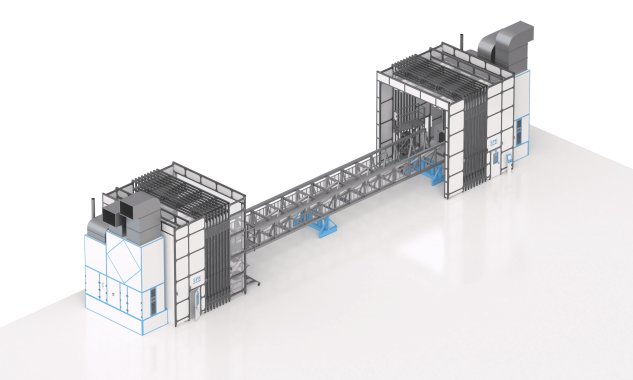

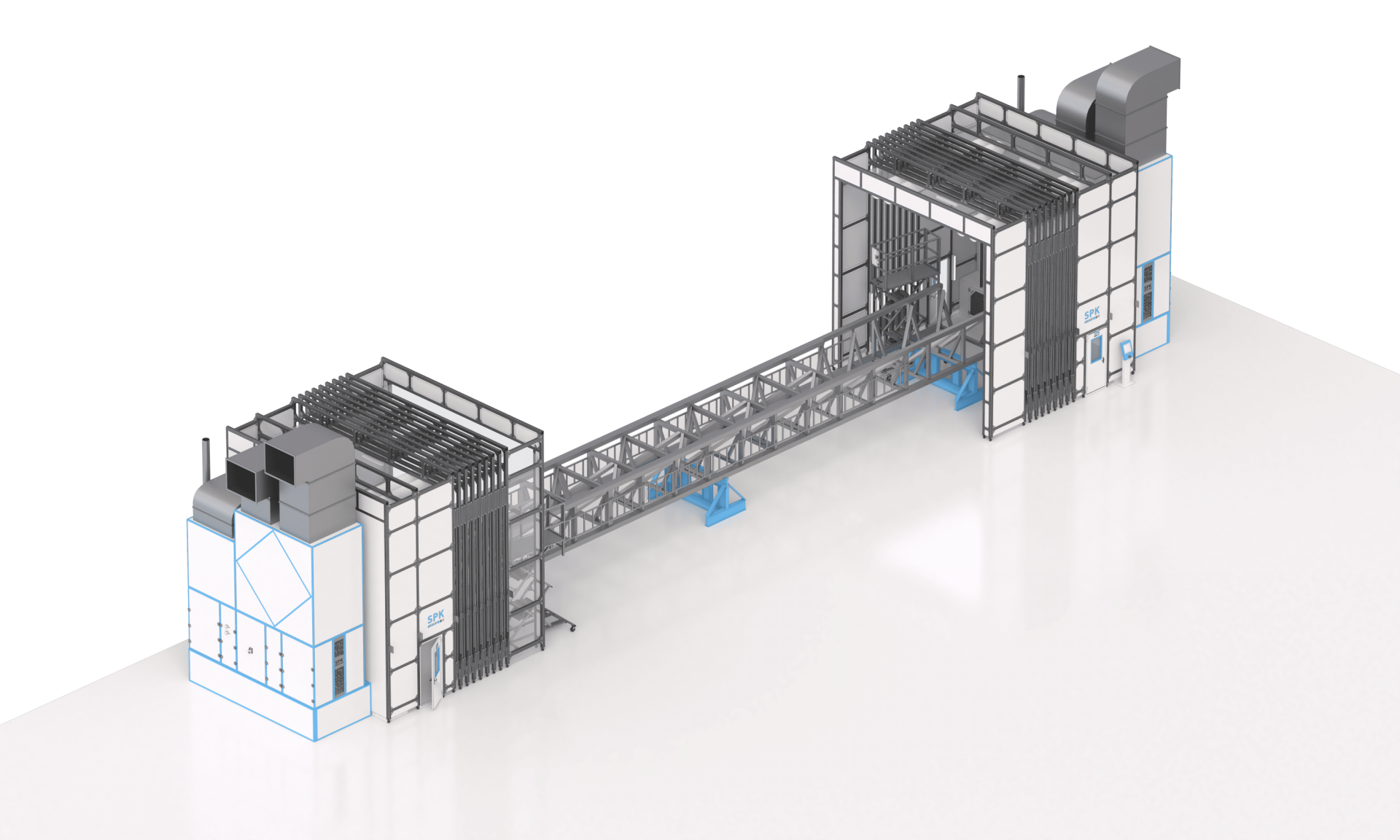

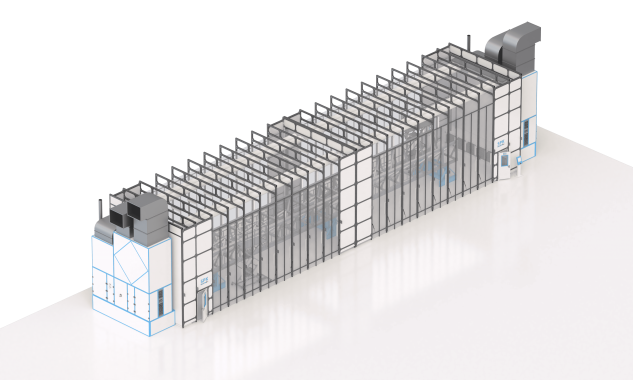

Складная окрасочно-сушильная камера SPK-SCB(Fв)-26.6.5 / SPK-SCB(Fd)-26.6.5

Инновации в окраске крупногабаритных изделий: складные ОСК от SPK GROUP

Промышленная окрасочно-сушильная камера складного типа серий SPK-SCB(Fв)-26.6.5 и SPK-SCB(Fd)-26.6.5 представляет собой высокотехнологичное мобильное решение для организации постов нанесения ЛКМ и полимеризации. Конструкция в формате «гармошка» позволяет эффективно использовать рабочую площадь цеха, оперативно разворачивая защищенную зону для обработки крупногабаритных деталей, металлоконструкций или спецтехники и собирая её по окончании технологического цикла.

Купить складную окрасочную камеру от производителя SPK GROUP — значит получить надежный комплекс, полностью адаптированный под индивидуальные параметры вашей производственной площадки.

Технические характеристики и базовая комплектация мобильной ОСК

1. Мобильный каркас и защитный тент

• Несущий каркас: Изготавливается из облегченного высокопрочного алюминиевого профиля. Комплектуется надежной колесной базой для плавного складывания и раскладывания. Конструкция включает жесткую нескладную секцию.

• Габаритные размеры: Внутренние размеры в полностью разложенном состоянии составляют ориентировочно 13 х 6 х 5 метров (длина/ширина/высота). Примечание: внешние габариты, монтажные зазоры и зоны обслуживания финализируются на этапе проектирования с учетом особенностей цеха заказчика.

• Защитное покрытие: Износостойкий, плотный, непрозрачный тент, устойчивый к химическим и механическим воздействиям (2 комплекта).

• Сервисный доступ: В нескладной секции монтируются 2 сервисные двери (размер проема 800х2000 мм), оснащенные смотровыми окнами для контроля рабочих процессов.

2. Климатический агрегат и система вентиляции

Окрасочно-сушильный комплекс оснащается мощным приточно-вытяжным вентиляционным агрегатом SPK-VU-35 (2 комплекта):

• Производительность: Подача и отвод воздуха составляют по 35 000 м³/час (параметры корректируются в ходе инженерного проектирования).

• Безопасность и энергоэффективность: Двигатели приводов вентиляторов выполнены во взрывозащищенном исполнении, оснащены частотным регулированием и имеют прямой привод. Реализовано искрозащищенное исполнение (пары разнородных металлов «рабочее колесо — коллектор»).

• Многоступенчатая фильтрация:

  • Приточная и вытяжная секции с карманными фильтрами класса очистки G4.

  • Вытяжной короб с напольными фильтрами «Paint stop» (класс очистки G3) для эффективного улавливания малярного тумана.

• Термомодернизация: * Секция воздушного теплообменника с возможностью точечной корректировки мощности.

  • Интегрированная секция рекуператора тепла для снижения эксплуатационных расходов на нагрев воздуха.

  • Переключение режимов «Окраска» / «Сушка» с помощью специализированного клапана.

  • Отсекающие клапаны для уличных воздуховодов. (Внешние коммуникации, опорные конструкции и их теплоизоляция обеспечиваются Заказчиком).

3. Системы безопасности, освещения и контроля

• Взрывозащищенное освещение: Энергоэффективные светильники во взрывобезопасном исполнении для создания равномерного светового потока без слепых зон (2 комплекта).

• Пневматическая линия: Фильтр подготовки сжатого воздуха с двойным выходом для стабильного подключения окрасочного пневмоинструмента.

• Технологическая безопасность: Автоматический газоанализатор для непрерывного мониторинга уровня концентрации паров легковоспламеняющихся жидкостей (ЛВЖ), а также сертифицированная система пожарной сигнализации.

• Управление комплексом: Центральный электрический шкаф и интуитивно понятный пульт управления с сенсорным экраном (общепромышленное исполнение). В комплекте поставляется вся необходимая внутренняя кабельная продукция.

Сопроводительная и разрешительная документация

В комплекте поставки оборудования от SPK GROUP:

1. Технический паспорт (ПС), развернутое руководство по эксплуатации (РЭ) и регламент технического обслуживания раздвижной ОСК.

2. Заверенные копии официальных сертификатов и деклараций о соответствии Таможенного союза на промышленное технологическое оборудование серии SPK.

3. Полная принципиальная электрическая схема шкафа автоматики и управления.

4. Монтажные материалы, необходимые для проведения сборочных работ.

Преимущества заказа складных покрасочных камер в SPK GROUP

• Проектирование под ключ: Корректировка габаритов, производительности вентиляции и мощности теплообменника строго под ваше ТЗ.

• Экономия пространства: Возможность освободить до 80% площади зоны окраски, когда камера не используется.

• Энергосбережение: Использование рекуператоров и частотных преобразователей снижает затраты на электричество и энергоносители.
