Инженерно-технический разбор складной покрасочно-сушильной станции для энергомашиностроения

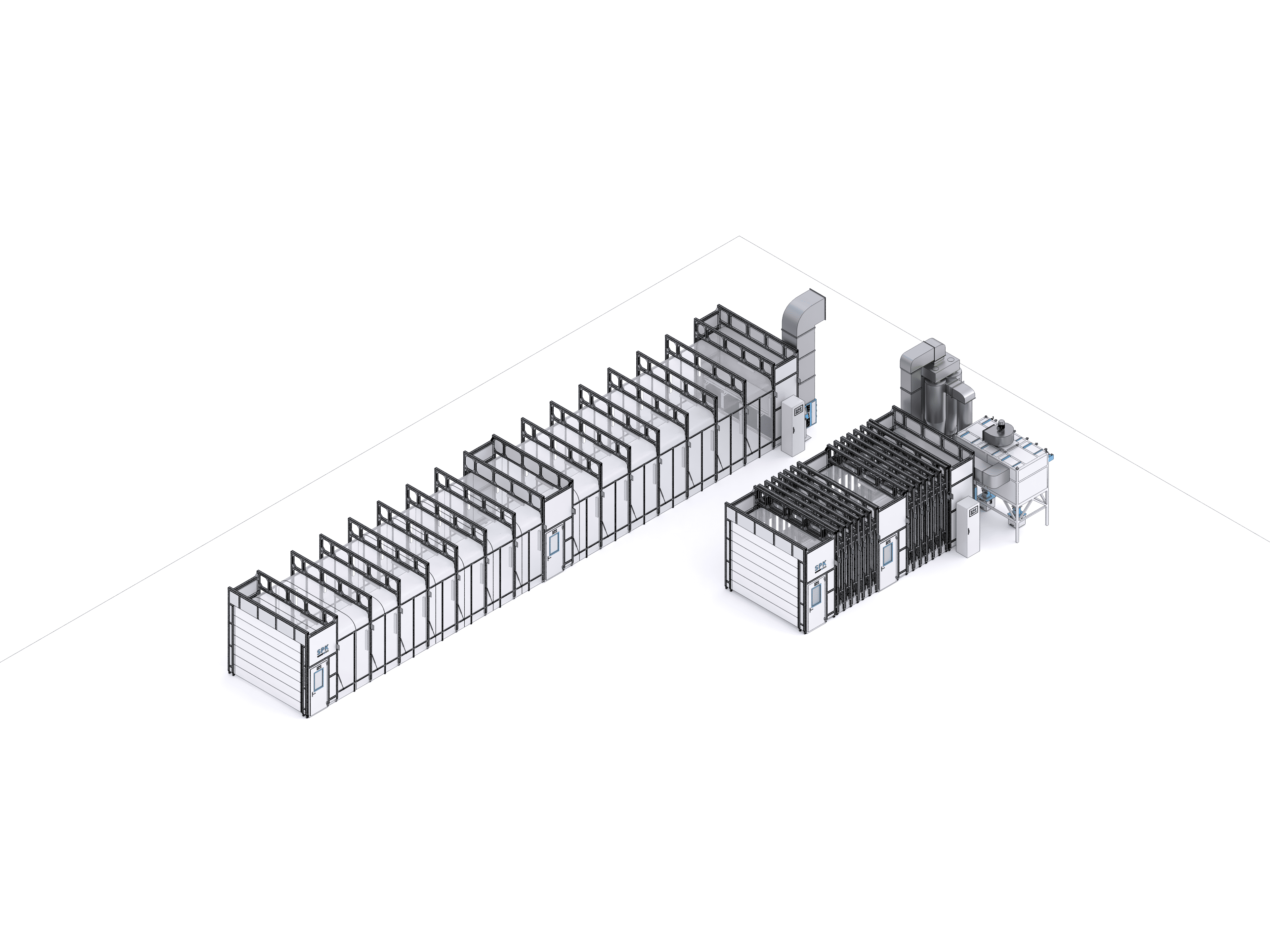

Специализированный трансформируемый комплекс предназначен для технологической подготовки (обезжиривания) и наслоения ЛКМ на крупногабаритные узлы и роторы паротурбинных установок. Конструктивное решение камеры базируется на сочетании одной стационарно закрепленной секции и системы подвижных (телескопических) модулей. Возможность перевода бокса в собранное состояние высвобождает полезную площадь цеха, исключая заторы при перемещении мостовых кранов и оптимизируя общую внутризаводскую логистику.

Для оборудования предусмотрено два эксплуатационных режима: компактный (транспортировочный) и рабочий (развернутый). В собранном виде станция находится в режиме ожидания с отключенной вентиляцией. В разложенном состоянии внутри сформированного защитного объема организуется контролируемый ламинарный воздухообмен с подачей очищенных, температурно-стабилизированных воздушных масс.

Пространственная конфигурация и устройство раздвижного укрытия

• Раздвижной несущий остов: Легковесный каркас пространственного типа, собранный из экструдированного алюминиевого профиля высокой жесткости. Габаритные размеры рабочей зоны в развернутом виде составляют ориентировочно 22 х 8 х 8 метров (ДхШхВ). Итоговые внешние параметры детализируются при проектировании под конкретное пятно застройки с учетом регламентных зазоров для обслуживания. Перекатные модули оснащены роликовыми опорами и напольными направляющими треками. Базовая жесткая секция включена в комплект поставки (1 компл.).

• Защитный полог: Эластичная износостойкая оболочка (тент) из плотной светонепроницаемой спецткани со специальной пропиткой (1 компл.).

• Транспортный проем: Подъемный автоматический въездной портал, складывающийся вертикально по типу «римская штора» (1 компл.).

• Двери для маляров: Пара сервисных дверей со встроенными ударопрочными триплекс-окнами для контроля за рабочим процессом (2 шт.). Чистый створ прохода равен 800 х 2000 мм. Дверные блоки монтируются исключительно в стационарной (нескладной) части укрытия.

Климатический модуль, воздухораспределение и системы фильтрации

• Приточно-вытяжная установка SPK-VU-50: Климатический промышленный блок с номинальной подачей воздуха до 50 000 м³/ч. Термический нагрев приточного потока возложен на трубчатый медно-алюминиевый калорифер, работающий от заводской теплосети с параметрами жидкого теплоносителя 90/70 °C. Модуль снабжен узлом смешения (арматурной обвязкой регулирования) и предфильтрами кассетного типа класса G4. Приводные электродвигатели имеют взрывобезопасное исполнение, а лопасти вентиляторных колес защищены от искрообразования при трении (1 шт.).

• Приточная трасса распределения: Набор эластичных гибких рукавов-воздуховодов для равномерного рассеивания подготовленного воздуха по всему объему разложенной кабины, укомплектованный жестким коллектором-переходником для интеграции с выходом климатического блока (1 компл.).

• Канал удаления загрязненного воздуха: Вытяжной короб из оцинкованной стали, оснащенный заборными решетками под укладку фильтрующего материала типа «Paint stop» (1 шт.).

• Фильтры вытяжного контура: Стартовый комплект напольных матов «Paint stop» с комбинированным фильтрационным барьером класса G2+G3, монтируемый непосредственно в приемные гнезда вытяжного короба (1 шт.).

• Магистральные трубопроводы: Жесткие воздуховоды приточно-вытяжного контура (1 шт.), снабженные двумя автоматическими герметичными отсекающими заслонками (2 шт.).

• Строительная интеграция: Пробивка проектных отверстий в стенах или кровле здания для прохода вентиляционных труб, включая последующий монтаж проходных гильз и полную изоляцию стыков от протечек (1 шт.).

Электротехническая схема, автоматизация и комплексы защиты

• Производственное освещение: Набор светодиодных прожекторов во взрывозащищенном корпусе. Светотехническая схема гарантирует освещенность малярной зоны на уровне не менее 750 Лк (1 компл.).

• Центральное управление: Силовой шкаф автоматики с коммутационной аппаратурой и распределительной кабельно-проводниковой сетью (1 компл.), соединенный с выносным пультом оператора — графическим сенсорным ЖК-монитором управления (1 шт.).

• Пневматическая линия: Два блока подготовки сжатого воздуха (фильтры-осушители), каждый из которых снабжен парой быстроразъемных коннекторов для подключения краскопультов и пневматического инструмента (2 шт.).

• Пожарная безопасность: Локальные модули автоматического порошкового пожаротушения, снабженные светозвуковой сигнализацией и интегрированные в общую схему безопасности (1 компл.).

• Анализ воздушной среды: Стационарный комплекс газового мониторинга, непрерывно замеряющий концентрацию паров растворителей для контроля нижнего концентрационного предела распространения пламени (НКПР) и исключения рисков взрыва (1 компл.).
