Для работы с металлоконструкциями: проект окрасочно-сушильной камеры 15х7х4 м с разрезной крышей

Для работы с металлоконструкциями: проект окрасочно-сушильной камеры 15х7х4 м с разрезной крышей

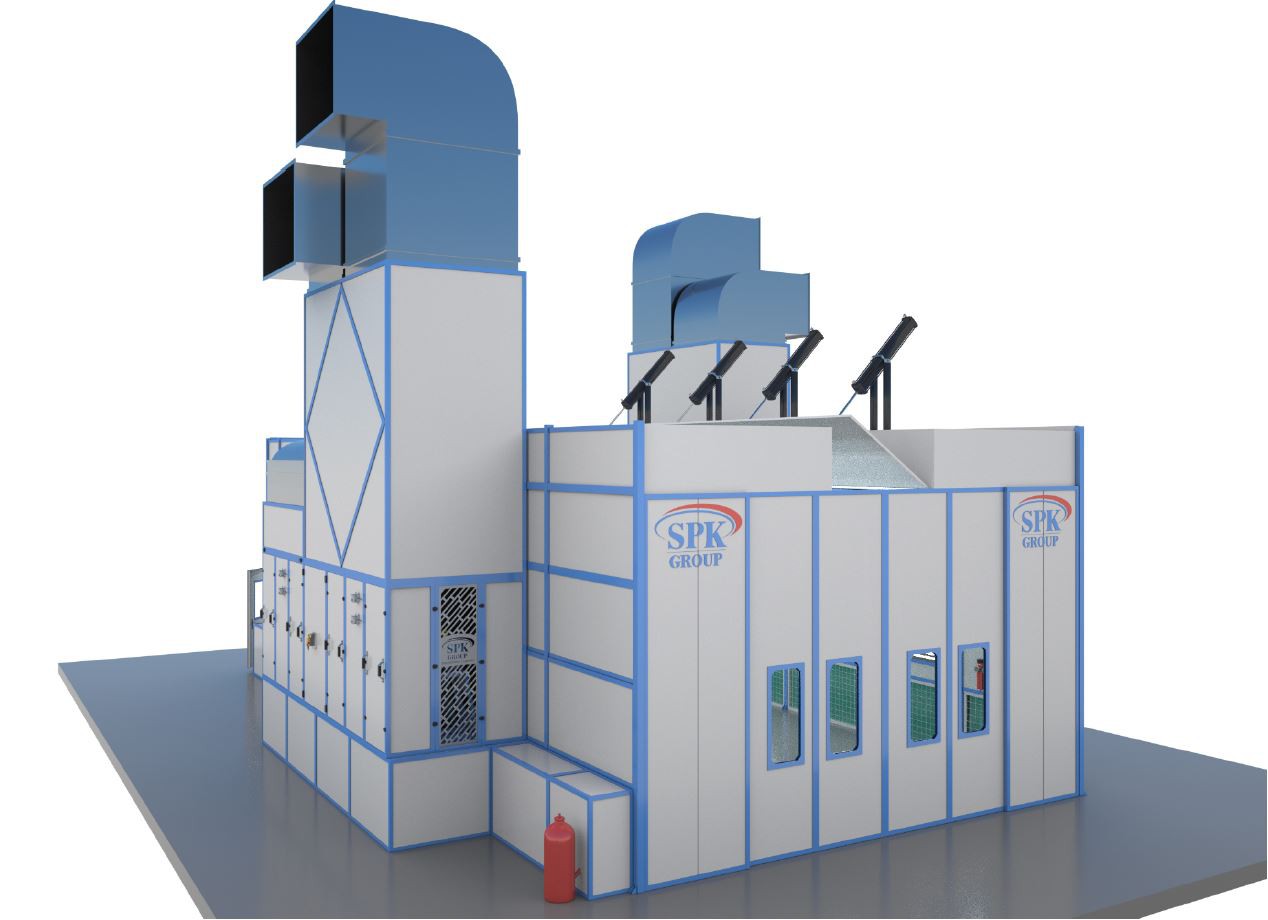

Особенность конструкции кабины камеры в том, что разрезная крыша дает возможность перемещать изделия, которые подвешиваются на кран-балку.
Конструкция разрезной крыши включает в себя откидные створки на основе сэндвич-панелей, а также систему их открытия и закрытия.
Пневматический привод вращения створок. Габариты крыши - 8.000х1.500 мм.
Одна секция в структуре кабины. Исполнение камеры - тупиковое.
Главные ворота в камере имеют размер 4000х4000 мм, 2 сервисные двери размером 800х2000 мм.
Полный потолочный воздухообмен, вытяжка производится в две боковые стены. Расход воздуха общий - 82.000 м3 в ч. Два вентагрегата S(41).
Энергоносителем является горячая вода, предусмотрен медно-алюминиевый теплообменник. Расход энергоносителя в процессе окраски составляет 26.664 кг/ч.
Два пластинчатых рекуператора тепла, общая сэкономленная мощность составляет 606 кВт.
Мощность данной камеры общая потребляемая - 93,3 кВт.

Энергоноситель - горячая вода, водяной медно-алюминиевый теплообменник. Максимальный расход энергоносителя при окраске - 26664 кг/ч.
2 пластинчатых рекуператора тепла с сэкономленной мощностью 606 кВт.
Общая потребляемая мощность камеры - 93,3 кВт.
