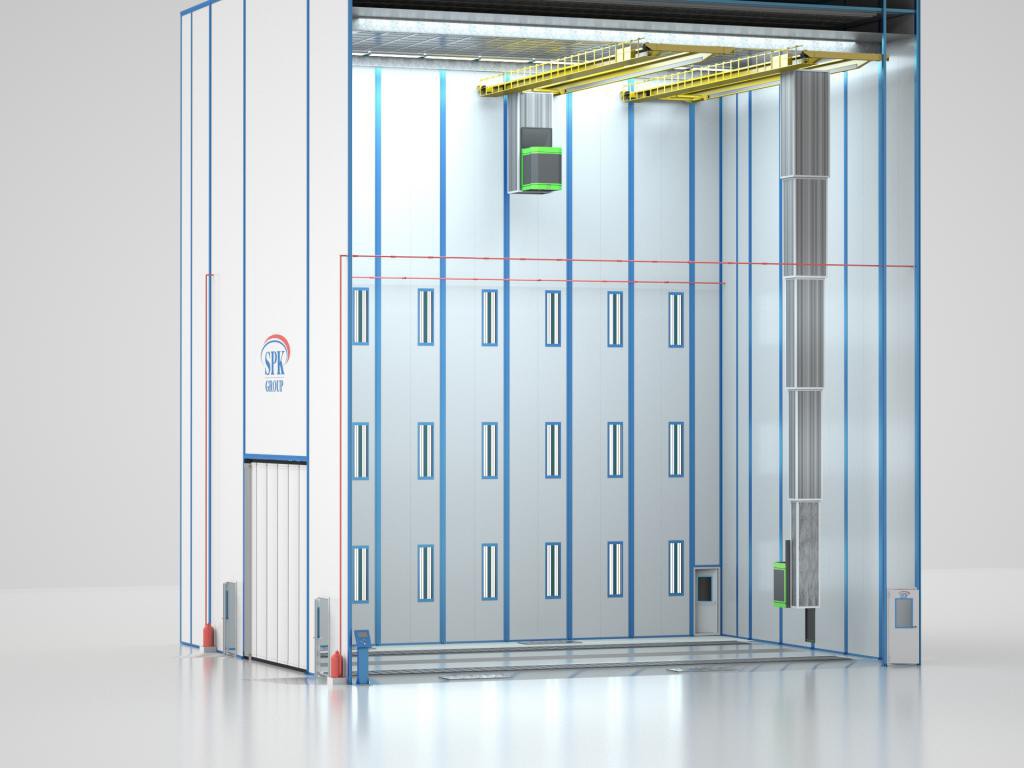

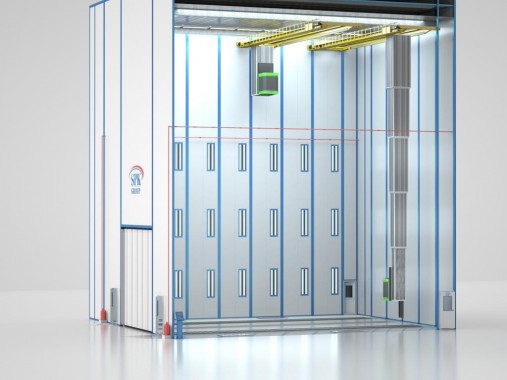

Проект покрасочно-сушильной камеры в уличном исполнении

Проект данной камеры окраски и сушки разработан на основе технического задания от заказчика.

Задание предполагает проектирование, производство, изготовление, доставку, установку, пуско-наладка оборудования, а также обучение специалистов. Камера в уличном исполнении. Подача воздуха в камеру осуществляется через сплошной фильтровый пленум на площадь потолка, а удаление происходит через три ступени фильтров, расположены которые вдоль продольной оси покрасочной камеры.

На полу камеры предусмотрена смотровая яма размером 15 х 1,2 х 1,5 м с подачей отфильтрованного воздуха с удалением загрязненного воздуха.

В данной камере окраски предусматривается 2-ступенчатая фильтрация удаляемого воздуха с обеспечением фильтрации не ниже G3 согласно EN 779.

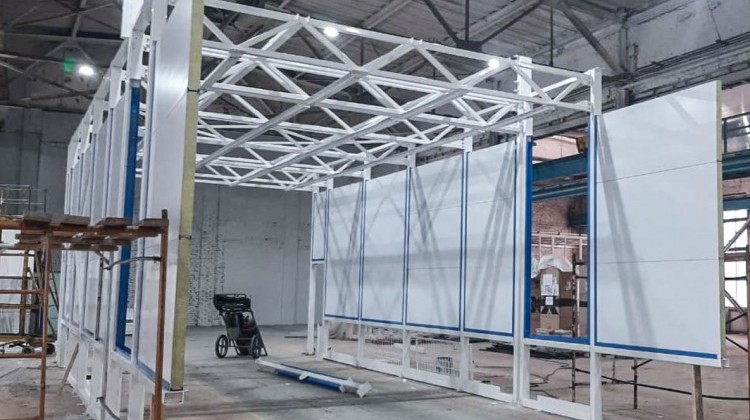

Фильтрация производится в подпольной части камеры. Каркас камеры выполняется из металла, обшивка панелями сэндвич толщиной 100 мм. Оборудование для подготовки, подачи, удаления отработанного воздуха в отдельном техническом помещении. Используемый энергоноситель – газ. Система рекуперации тепла.
