Камера окраски для кабин электровозов SPK-12.6.5 г. Невьянск

Камера окраски для кабин электровозов SPK-12.6.5 г. Невьянск
Камера окраски для кабин электровозов SPK-12.6.5 г. Невьянск
Камера окраски для кабин электровозов SPK-12.6.5 г. Невьянск
Камера окраски для кабин электровозов SPK-12.6.5 г. Невьянск
Камера окраски для кабин электровозов SPK-12.6.5 г. Невьянск
Камера окраски для кабин электровозов SPK-12.6.5 г. Невьянск
Камера окраски для кабин электровозов SPK-12.6.5 г. Невьянск
Камера окраски для кабин электровозов SPK-12.6.5 г. Невьянск
Камера окраски для кабин электровозов SPK-12.6.5 г. Невьянск
Камера окраски для кабин электровозов SPK-12.6.5 г. Невьянск
Камера окраски для кабин электровозов SPK-12.6.5 г. Невьянск
Камера окраски для кабин электровозов SPK-12.6.5 г. Невьянск
Камера окраски для кабин электровозов SPK-12.6.5 г. Невьянск
Камера окраски для кабин электровозов SPK-12.6.5 г. Невьянск
Камера окраски для кабин электровозов SPK-12.6.5 г. Невьянск
Камера окраски для кабин электровозов SPK-12.6.5 г. Невьянск
Камера окраски для кабин электровозов SPK-12.6.5 г. Невьянск
Камера окраски для кабин электровозов SPK-12.6.5 г. Невьянск
Камера окраски для кабин электровозов SPK-12.6.5 г. Невьянск
Камера окраски для кабин электровозов SPK-12.6.5 г. Невьянск
Камера окраски для кабин электровозов SPK-12.6.5 г. Невьянск
Камера окраски для кабин электровозов SPK-12.6.5 г. Невьянск
Камера окраски для кабин электровозов SPK-12.6.5 г. Невьянск
Камера окраски для кабин электровозов SPK-12.6.5 г. Невьянск
Камера окраски для кабин электровозов SPK-12.6.5 г. Невьянск
Камера окраски для кабин электровозов SPK-12.6.5 г. Невьянск
Камера окраски для кабин электровозов SPK-12.6.5 г. Невьянск
Камера окраски для кабин электровозов SPK-12.6.5 г. Невьянск
Камера окраски для кабин электровозов SPK-12.6.5 г. Невьянск
Камера окраски для кабин электровозов SPK-12.6.5 г. Невьянск
Камера окраски для кабин электровозов SPK-12.6.5 г. Невьянск
Камера окраски для кабин электровозов SPK-12.6.5 г. Невьянск
Камера окраски для кабин электровозов SPK-12.6.5 г. Невьянск
Камера окраски для кабин электровозов SPK-12.6.5 г. Невьянск
Камера окраски для кабин электровозов SPK-12.6.5 г. Невьянск
Камера окраски для кабин электровозов SPK-12.6.5 г. Невьянск
Камера окраски для кабин электровозов SPK-12.6.5 г. Невьянск
Камера окраски для кабин электровозов SPK-12.6.5 г. Невьянск
Камера окраски для кабин электровозов SPK-12.6.5 г. Невьянск
Камера окраски для кабин электровозов SPK-12.6.5 г. Невьянск
Камера окраски для кабин электровозов SPK-12.6.5 г. Невьянск
Камера окраски для кабин электровозов SPK-12.6.5 г. Невьянск
Камера окраски для кабин электровозов SPK-12.6.5 г. Невьянск
Камера окраски для кабин электровозов SPK-12.6.5 г. Невьянск
Камера окраски для кабин электровозов SPK-12.6.5 г. Невьянск
Камера окраски для кабин электровозов SPK-12.6.5 г. Невьянск
Камера окраски для кабин электровозов SPK-12.6.5 г. Невьянск
Камера окраски для кабин электровозов SPK-12.6.5 г. Невьянск
Камера окраски для кабин электровозов SPK-12.6.5 г. Невьянск
Камера окраски для кабин электровозов SPK-12.6.5 г. Невьянск
Камера окраски для кабин электровозов SPK-12.6.5 г. Невьянск
Камера окраски для кабин электровозов SPK-12.6.5 г. Невьянск
Камера окраски для кабин электровозов SPK-12.6.5 г. Невьянск
Камера окраски для кабин электровозов SPK-12.6.5 г. Невьянск
Камера окраски для кабин электровозов SPK-12.6.5 г. Невьянск
Камера окраски для кабин электровозов SPK-12.6.5 г. Невьянск
Камера окраски для кабин электровозов SPK-12.6.5 г. Невьянск
Камера окраски для кабин электровозов SPK-12.6.5 г. Невьянск
Камера окраски для кабин электровозов SPK-12.6.5 г. Невьянск
Камера окраски для кабин электровозов SPK-12.6.5 г. Невьянск
Камера окраски для кабин электровозов SPK-12.6.5 г. Невьянск
Камера окраски для кабин электровозов SPK-12.6.5 г. Невьянск
Габариты
   - внутренние (ДхШхВ), мм 12000х6140х4660
   - внешние (ДхШхВ), мм 15144х6896х5600
Продув Вертикальный
Отвод воздуха Через TPA

Траншеи
Кол-во траншей 0
Размер траншеи 0
Кол-во решеток, шт 56
Материал решеток 30х4 мм сортовой плоский прокат + 10 мм решетки из перекрученной стали
Способ обработки поверхности решеток Оцинковка
Грузоподъёмность решеток, кг/м3 800

Кабина:
Конструкция Прямая
Со стальной рамой Да

Стеновая панель:
Толщина, мм 100
Толщина окрашенной стали, мм 0,476
Изоляция Пенополистирол (EPS)
Изоляция торцов С двух сторон
Плотность изоляции, г/м3 19

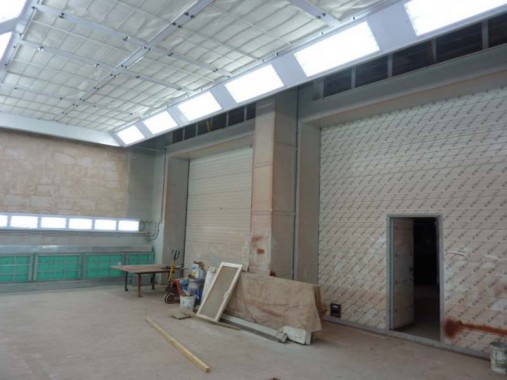

Основные двери:
Кол-во, шт
Размер, мм 4000х3900
Кол-во створок Электрические рольставни
Конструкция Электрические рольставни

Сервисные двери:
Кол-во, шт 0
Размер, мм  0

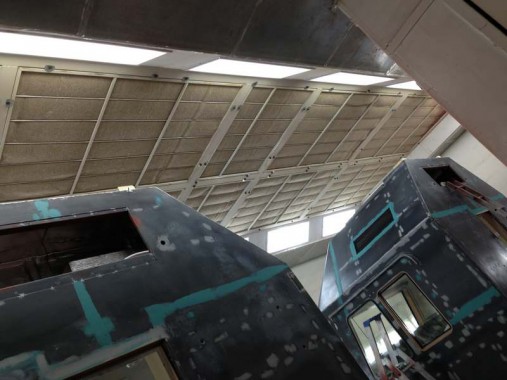

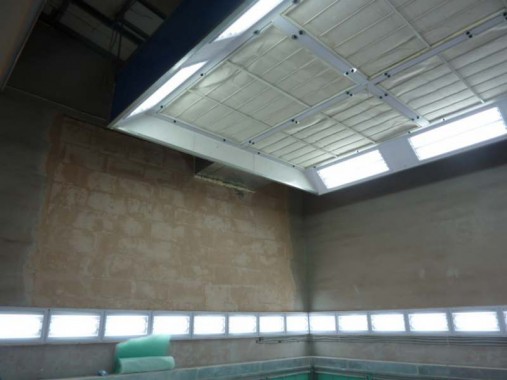

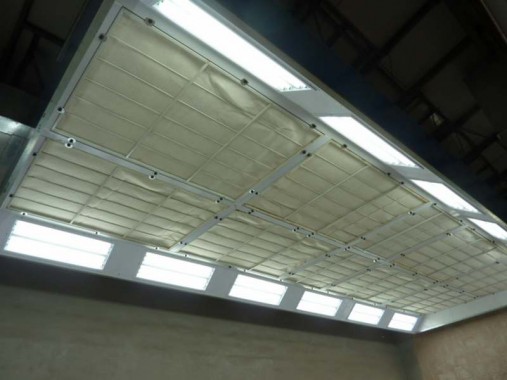

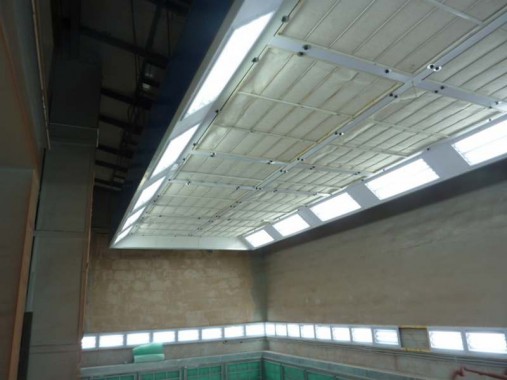

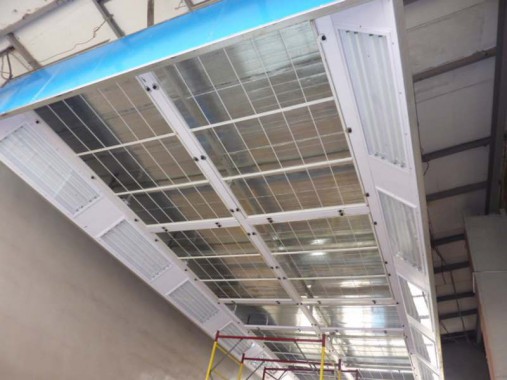

Крыша:
Конструкция Прямая
Со стальной рамой Да
Несущая рама потолочного фильтра С-образная стальная, сталь D8
Способ обработки несущей рамы потол. фильтра Окраска
Материал потолочных панелей Панели с изоляцией пенополистирола (EPS)
Тип потолочного фильтра SP-600G

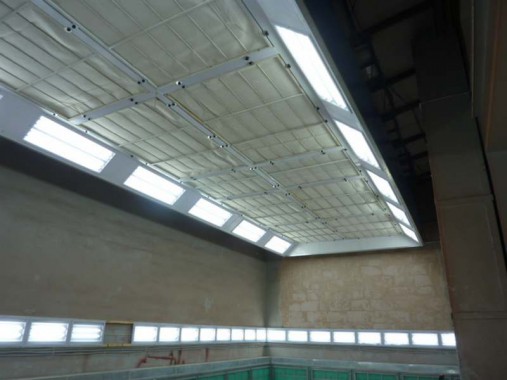

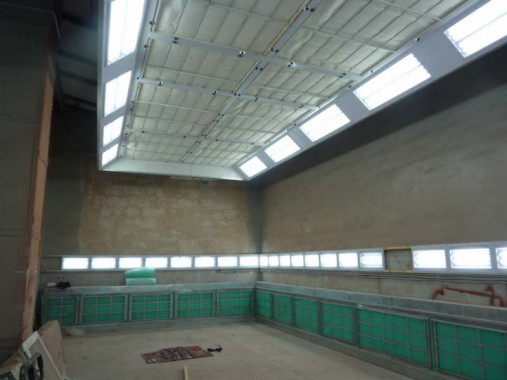

Система освещения:
Потолочное 16 светильников х 4 лампы = 64 лампы х 36 ВТ (лампы Philips)
Боковое 16 светильников х 4 лампы = 64 лампы х 36 Вт (лампы Philips)
Выпрямитель Один на две лампы
Материал коробки светильника Стальной прокат
Мощность освещения, Вт 8276

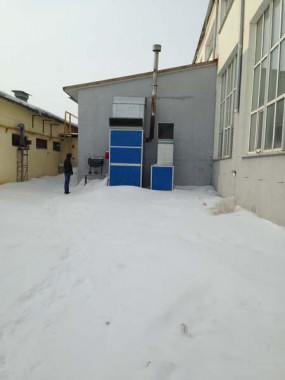

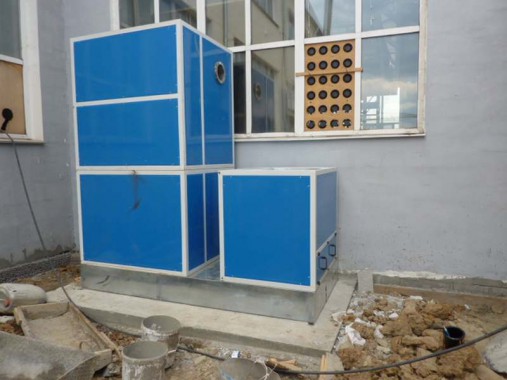

Приточно-вытяжная вентиляция:
Расположение агрегата УТС
Рама агрегата Квадратная стальная рама
Панели отсеков Панель промышленного производства повышенной прочности, отсек приточной вентиляции: панели из пенополистирола (EPS), тепловой отсек: панели из полиуретана (PU), отсек вытяжной вентиляции: панели из пенополистирола (EPS)
Заслонка для перехода из режима окраски в режим сушки  Электр.
Кол-во приточных агрегатов, шт 2
Кол-во вытяжных агрегатов, шт 2
Вход воздуха Сверху сбоку
Выход воздуха Сверху сзади
Модель двигателя приточного вентилятора   Сдвоенный центробежный вентилятор
YDW4.5M
Мощность: 55 кВт, Кол-во вентиляторов: 2
Воздухообмен: < 40000 м3
Давление: ?80 Па; двигатель внутри
Модель двигателя вытяжного вентилятора  Сдвоенный центробежный вентилятор
TAE-630-H
Мощность: 55 кВт, Кол-во вентиляторов: 2
Воздухообмен: < 36000 м3
Давление: 426 Па; ременный привод
Контроль давления воздуха на входе LBU 441
Контроль давления воздуха на выходе  Ручная заслонка на выходе
Приточный воздуховод  U7
Вытяжной воздуховод  4 прямых воздуховода, размер 1000х1000х1000 мм, 1 небольшое колено 90о, 1 небольшое колено 30о

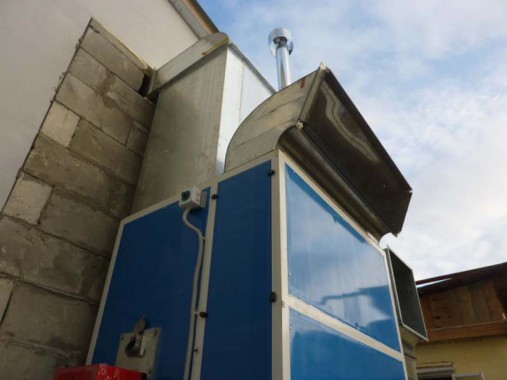

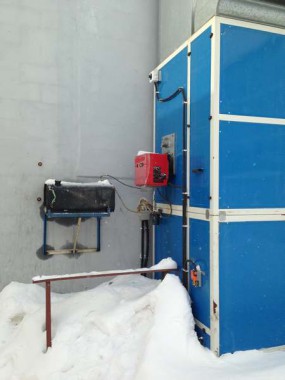

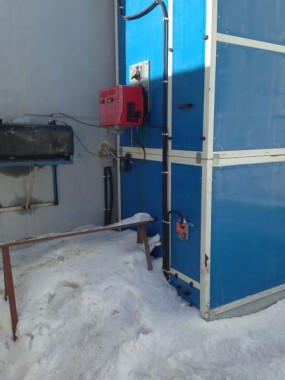

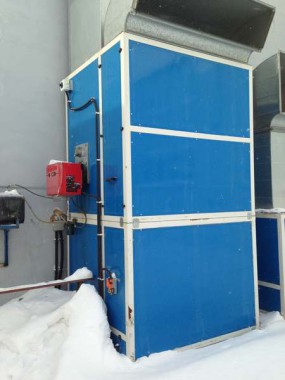

Тепловая система:
Способ нагрева Дизельная горелка
Кол-во тепловых агрегатов, шт 2
Горелка RG40; однорежимная
Макс. тепловая мощность, ккал/ч 260000
Конструкция теплообменника Многоходовой; взрывозащитное исполнение
Кол-во теплообменников, кВт/ч 325
Труба 4 прямых воздуховода, 2 небольших колена
Материал трубы Нерж. сталь

Фильтры:
Фильтры на входе Плоский предфильтр, потолочный фильтр
Фильтры на выходе  Стекловолокнистый фильтр, М-образный угольный фильтр

Пульт управления:
Способ управления Посредством реле
Укладка проводки В кабель-каналах
Запус двигателя приточного вентилятора Запуск при максимальном давлении
Запуск двигателя вытяжного вентилятора Запуск при максимальном давлении
Выключатели и кнопки Режим окраски в окрасочной камере, режим окраски с подогревом, режим сушки малярной камеры, маймер сушки, выключатель освещения окрасочно сушильной камеры, индикатор неисправности, термостат 2 шт, термопара 2шт, счётчик часов наработки, выключатель освещения, кнопка аварийной остановки;

Электропитание:
Мощность и фазы двигателя 3х380 В, 50 Гц
Мощность и фазы освещения 1х220 В, 50 Гц
Общая потребляемая мощность, кВт  < 26

Другие характеристики:
Стекло Нет
