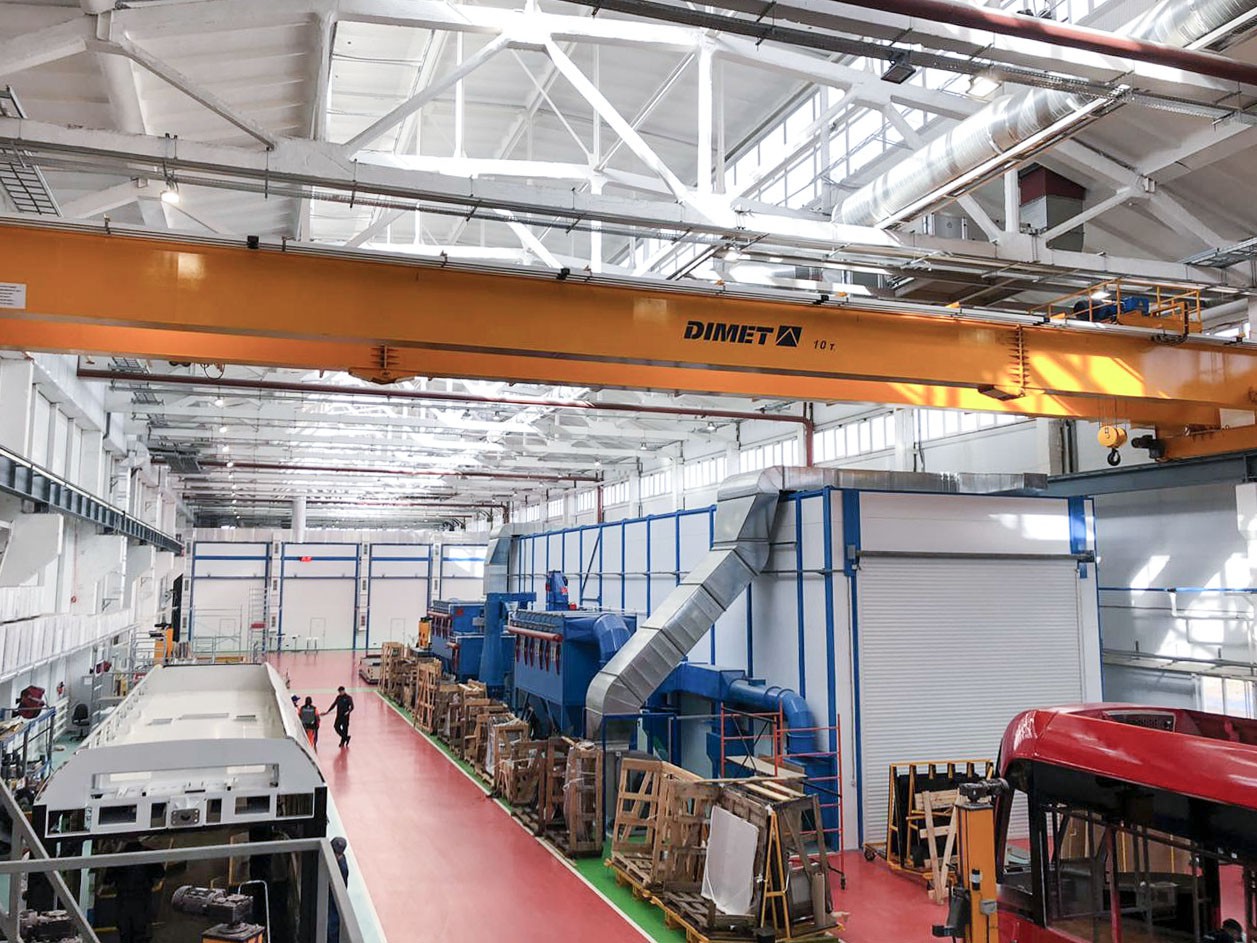

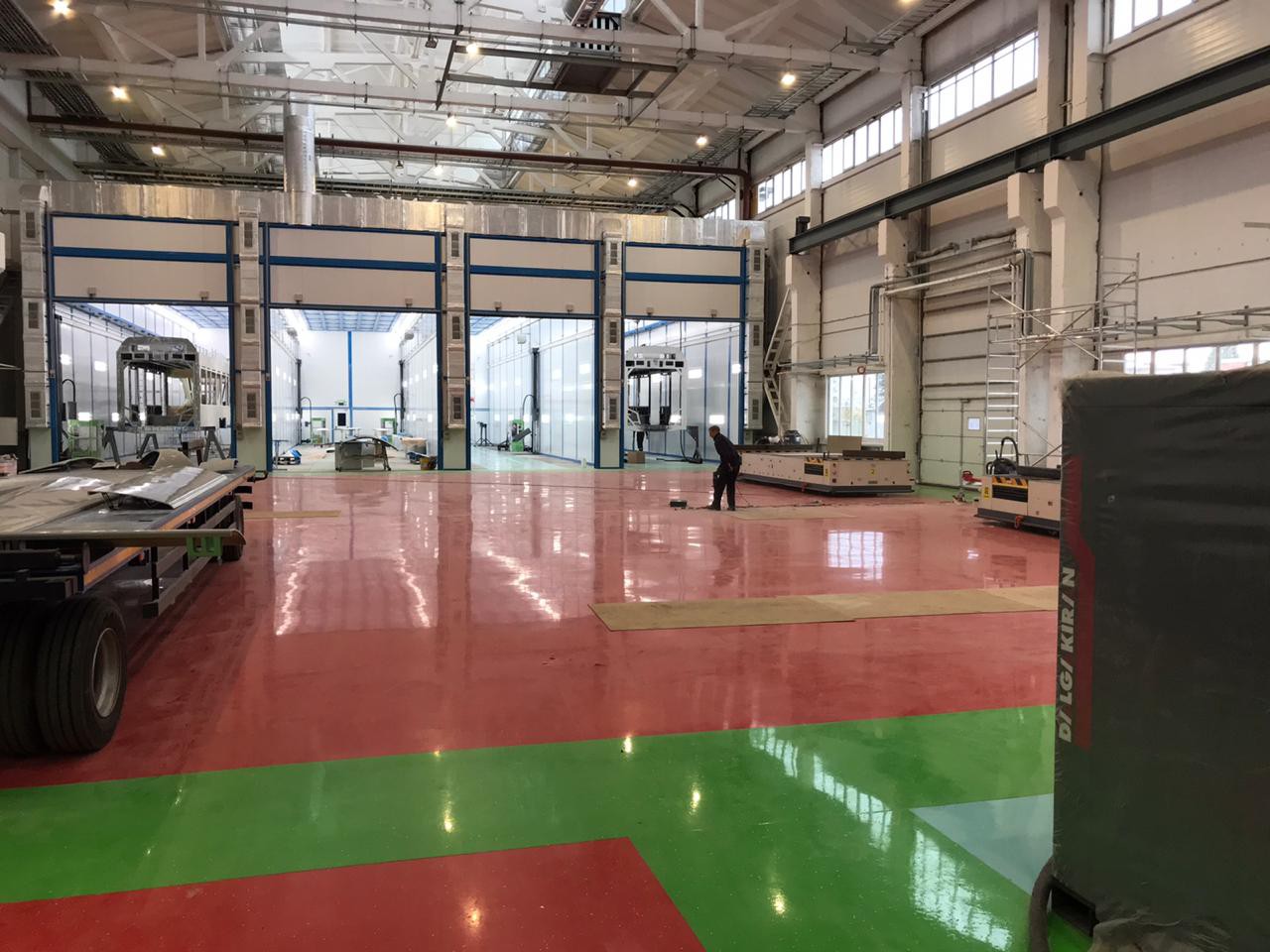

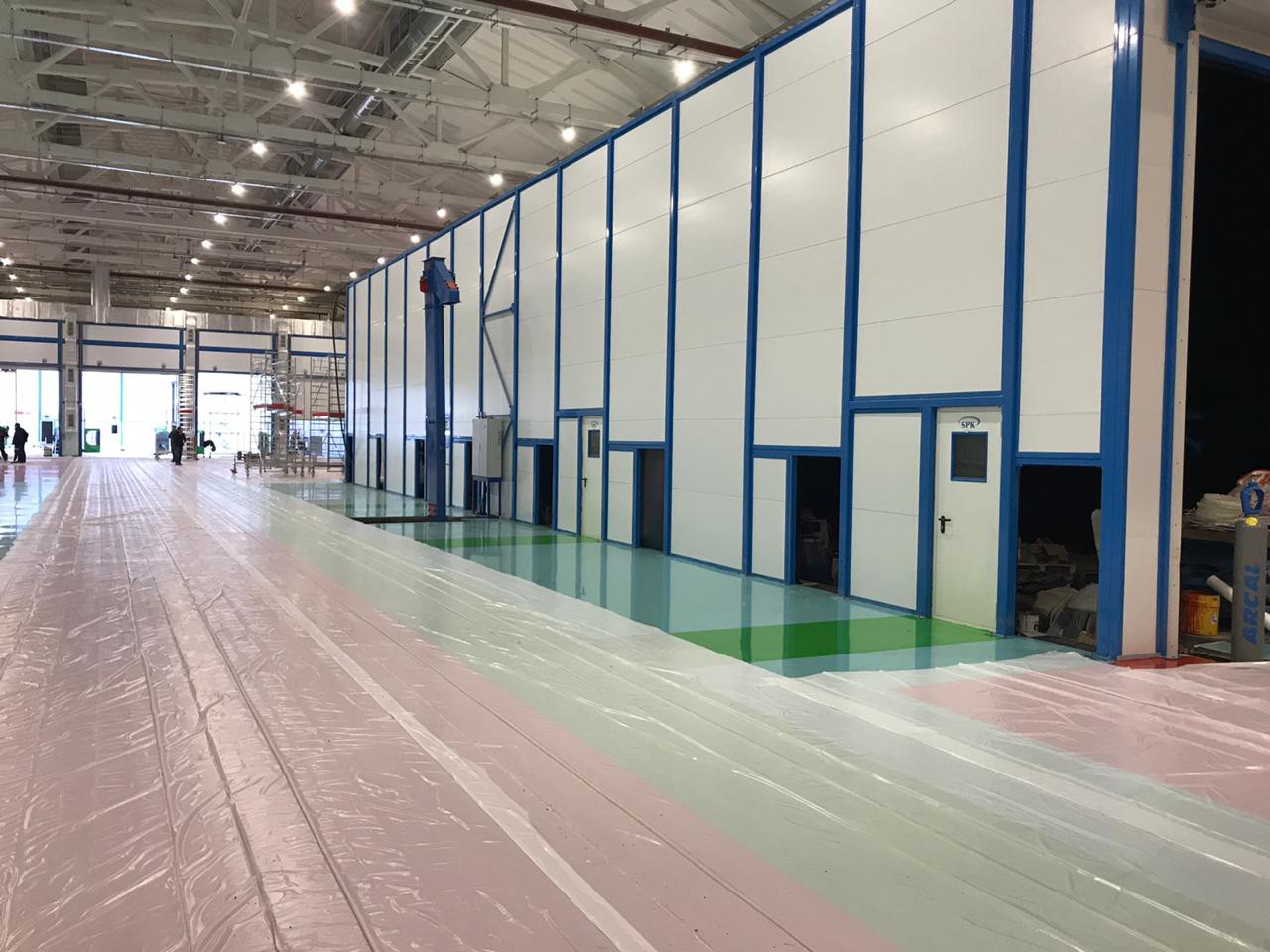

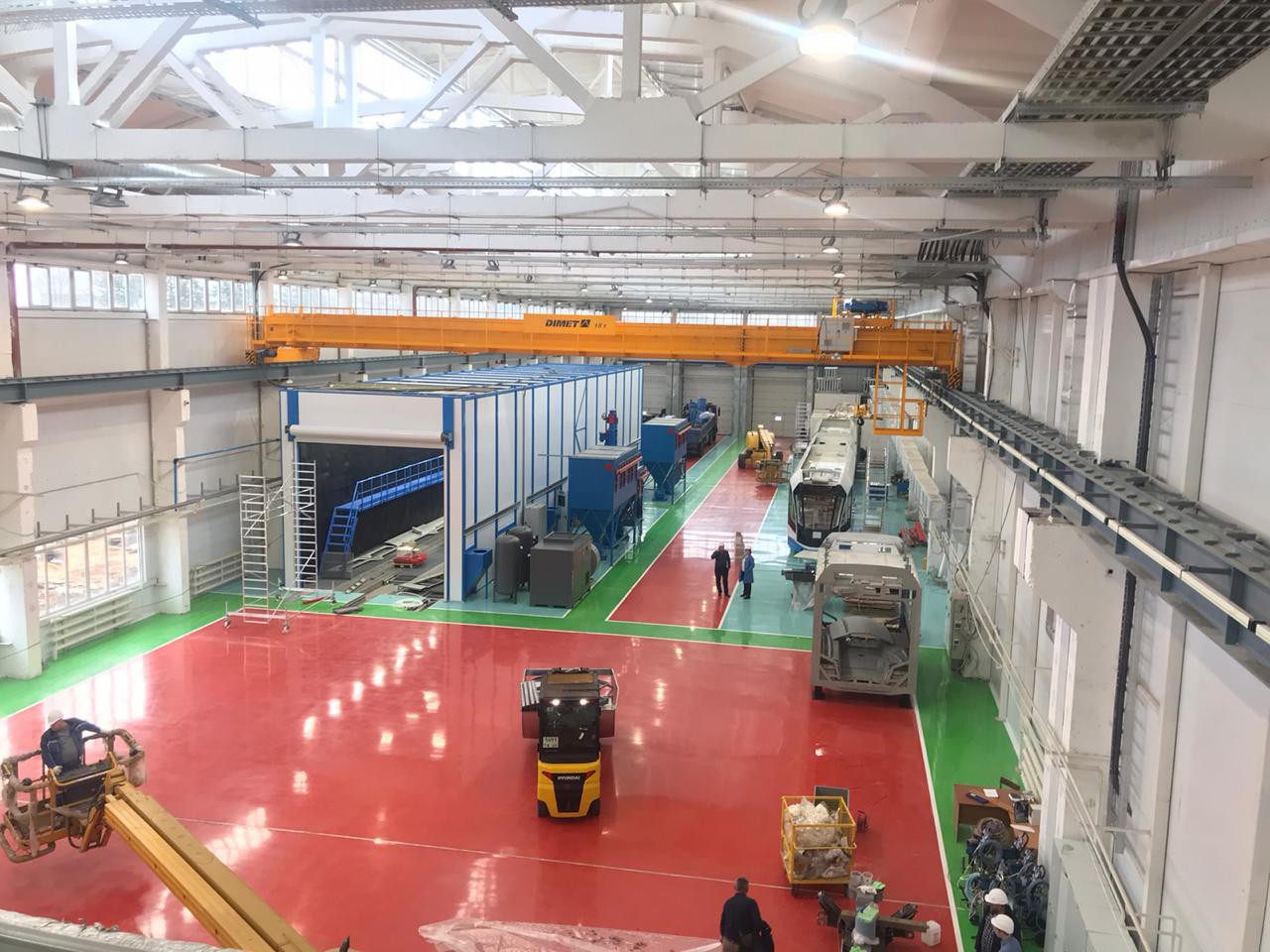

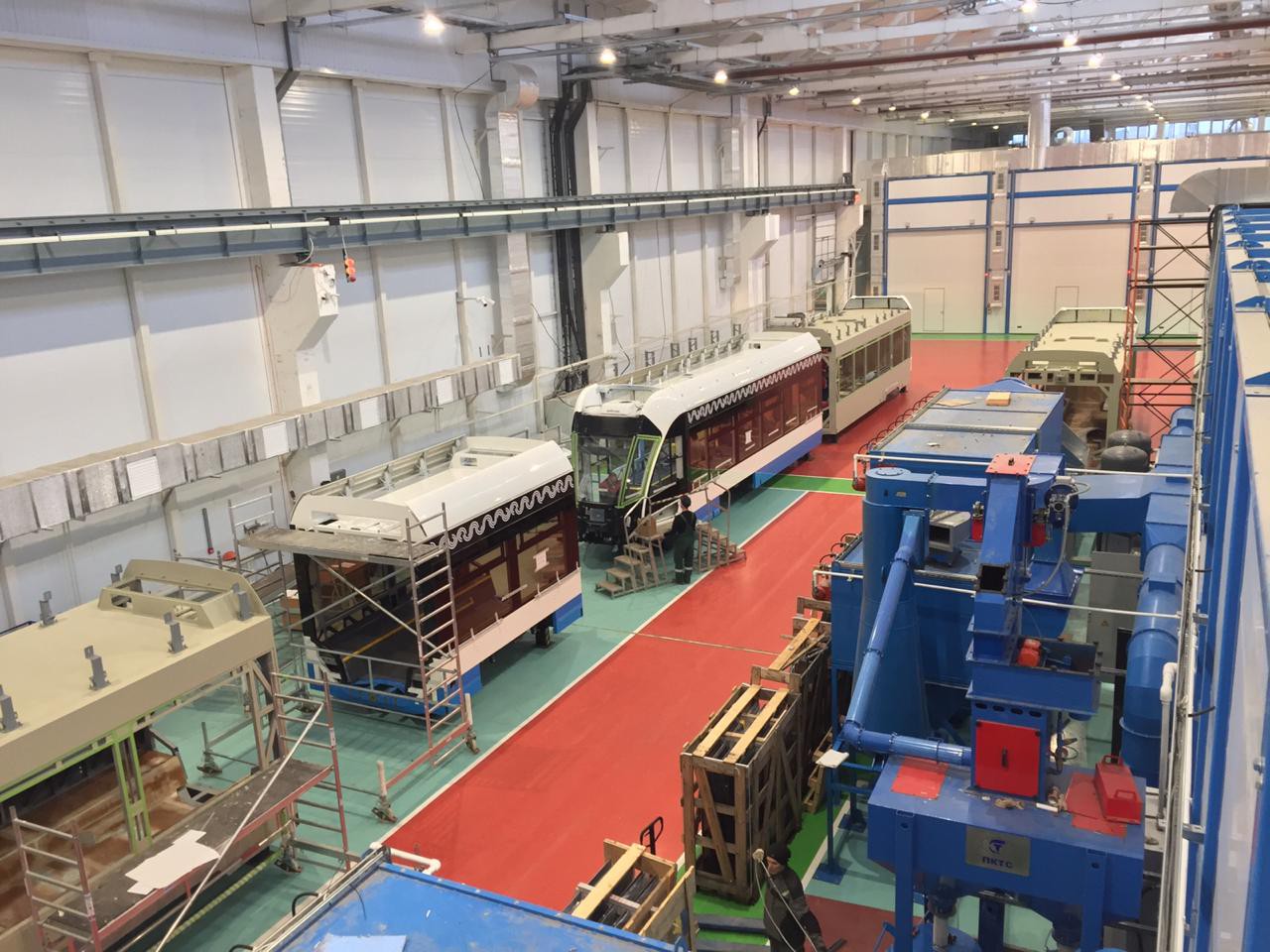

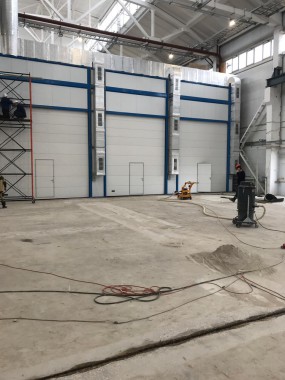

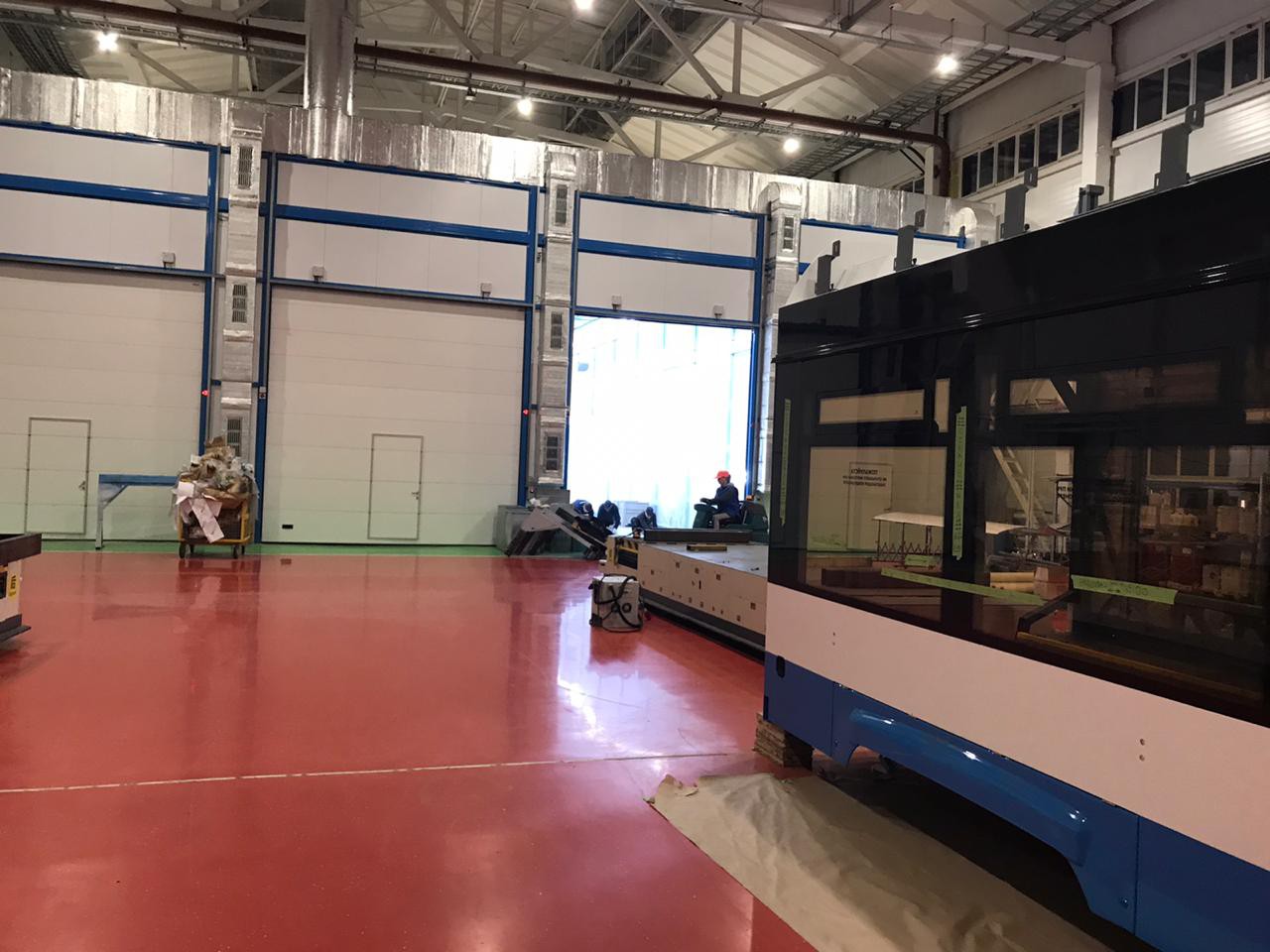

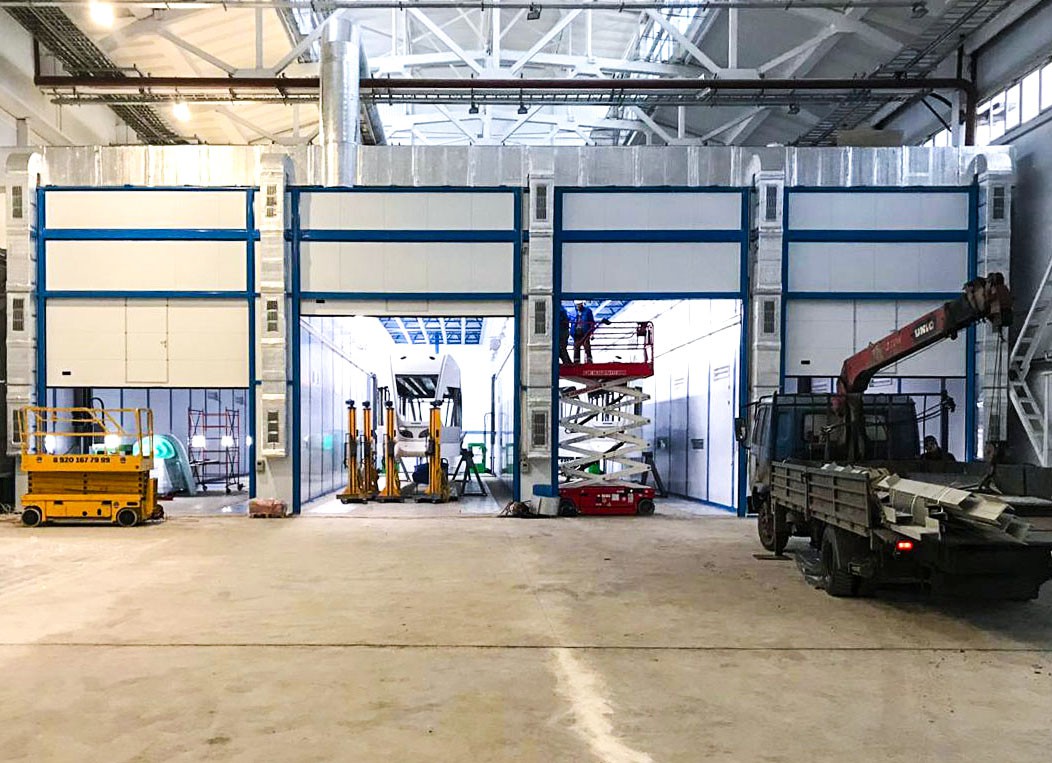

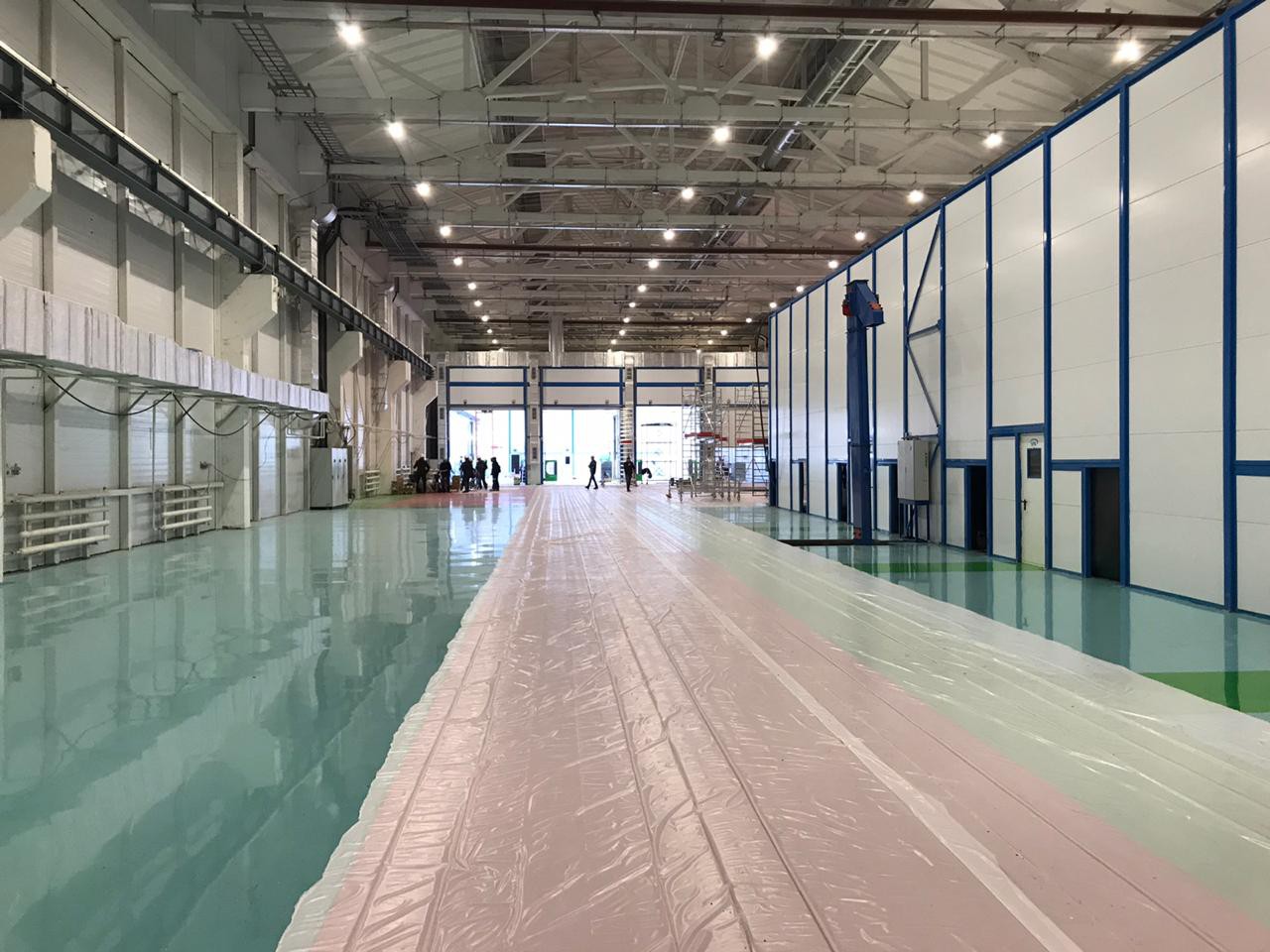

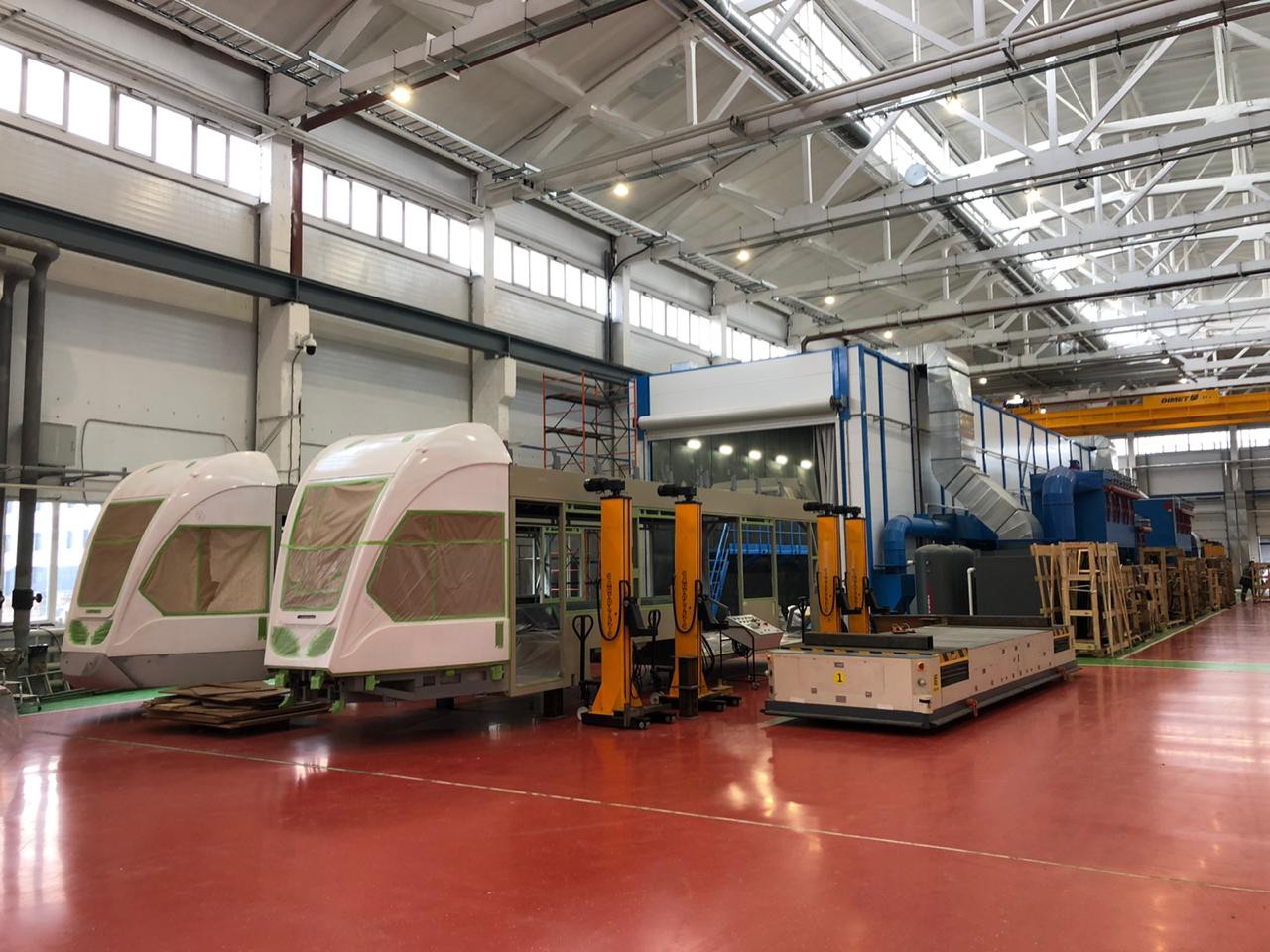

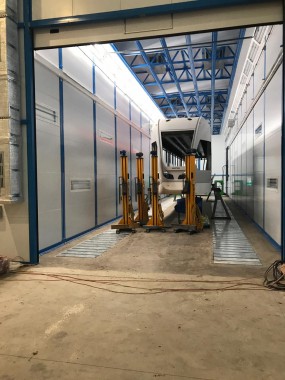

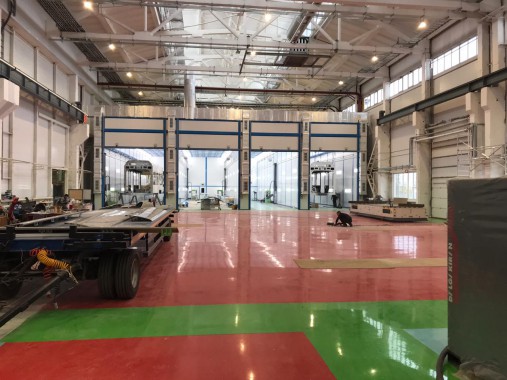

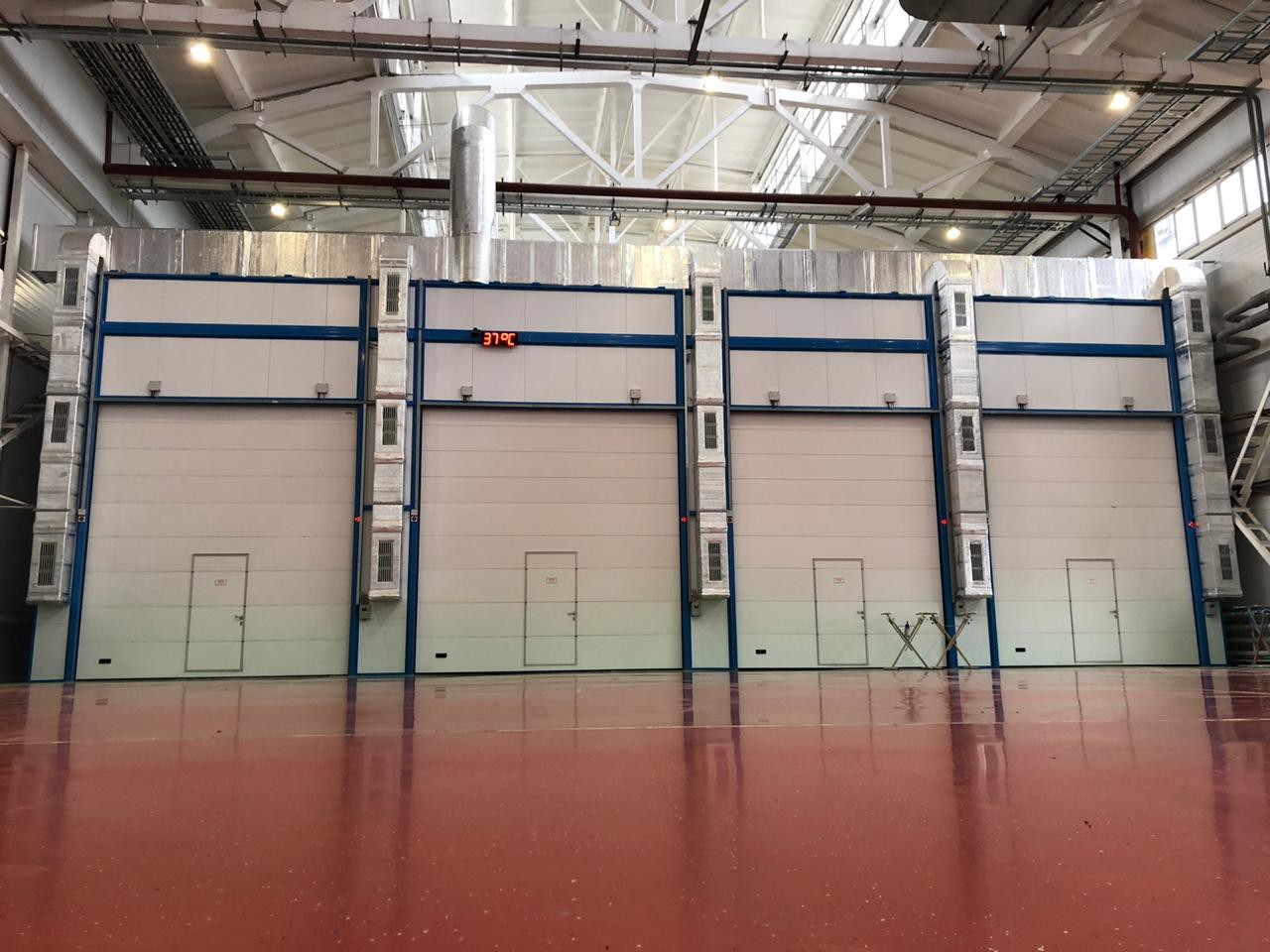

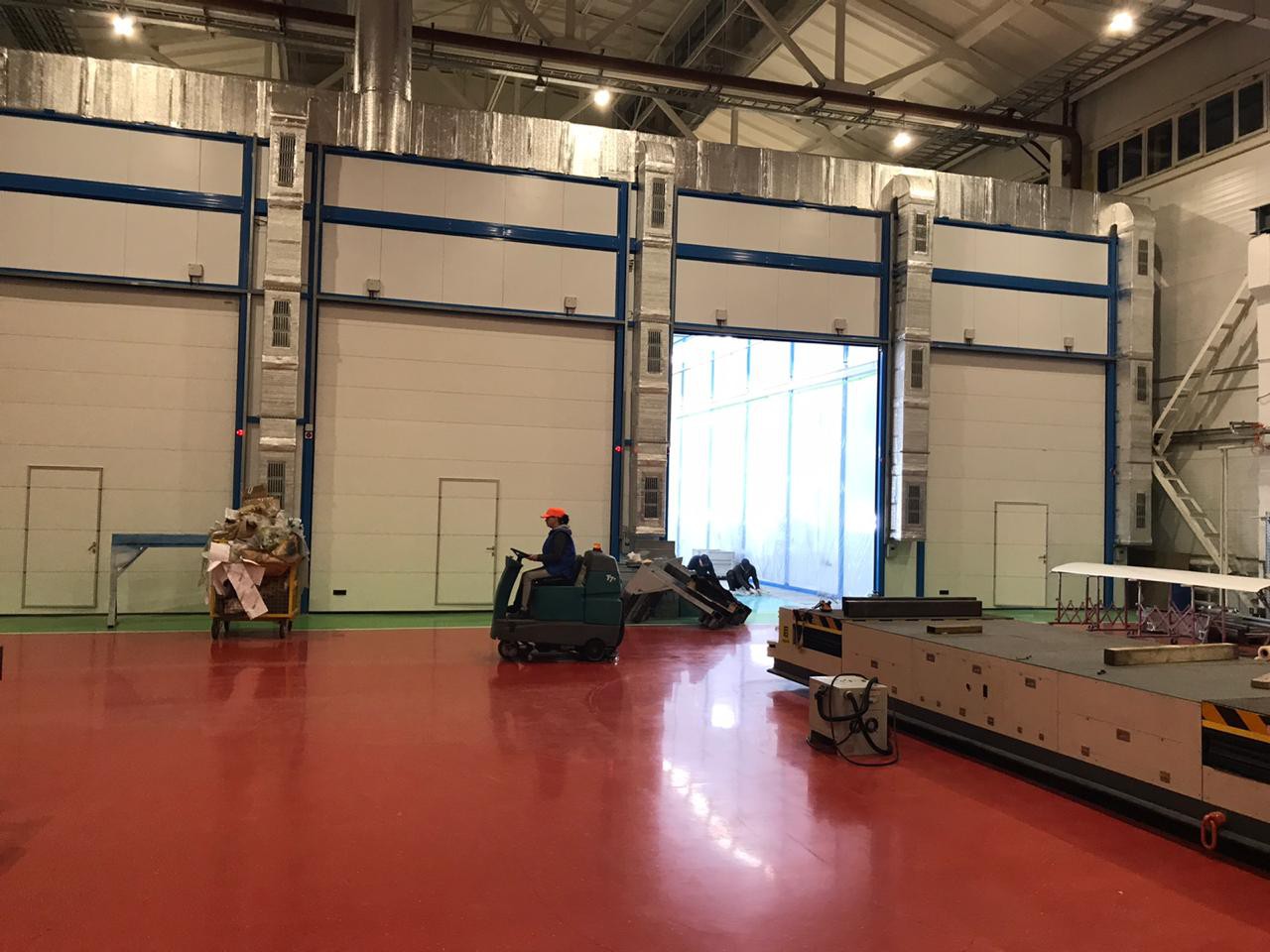

Комплекс подготовки, покраски и сушки для трамвайных вагонов, г. Тверь
ВИДЕО РЕАЛИЗОВАННОГО ПРОЕКТА

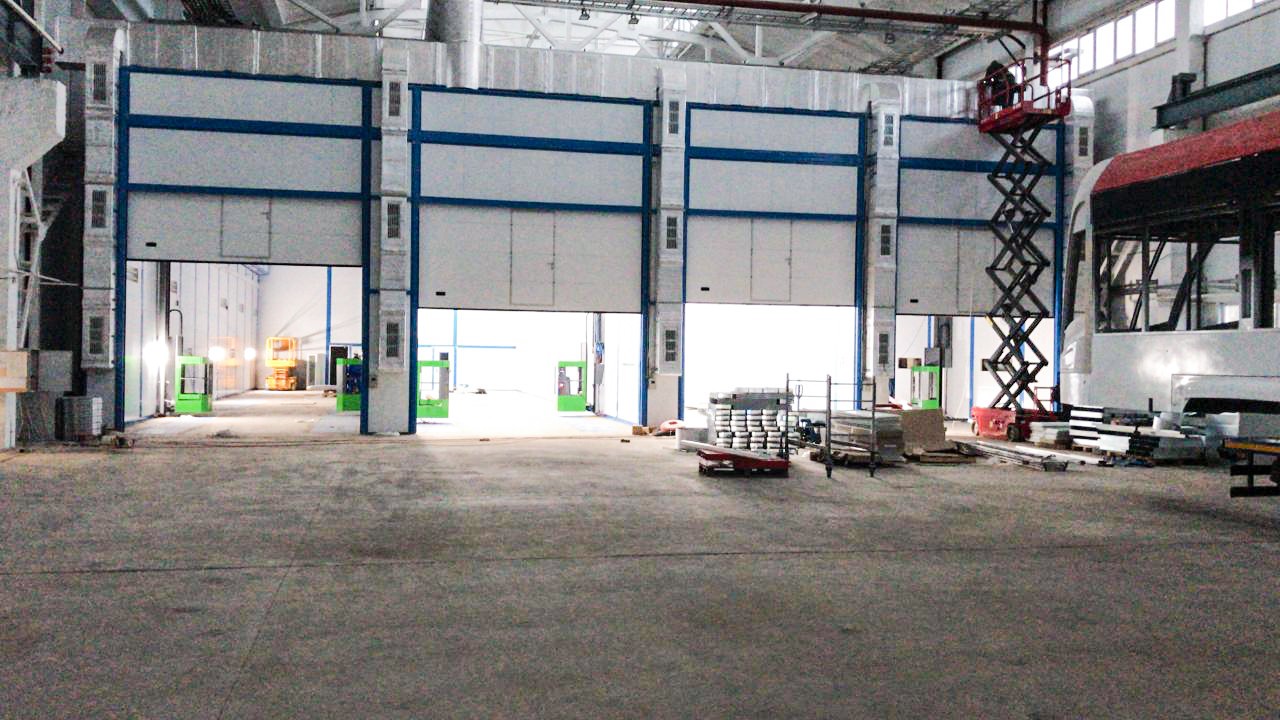

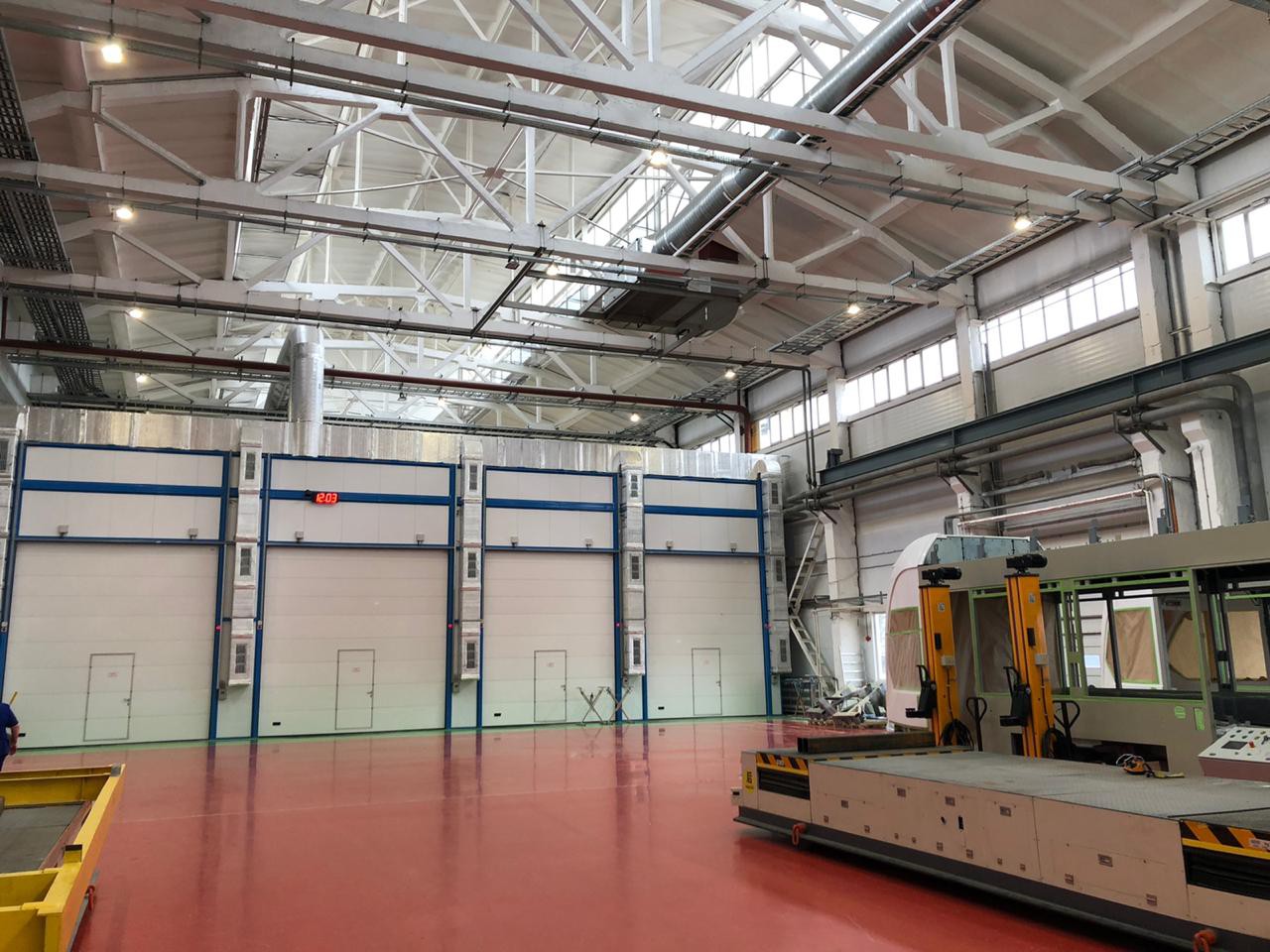

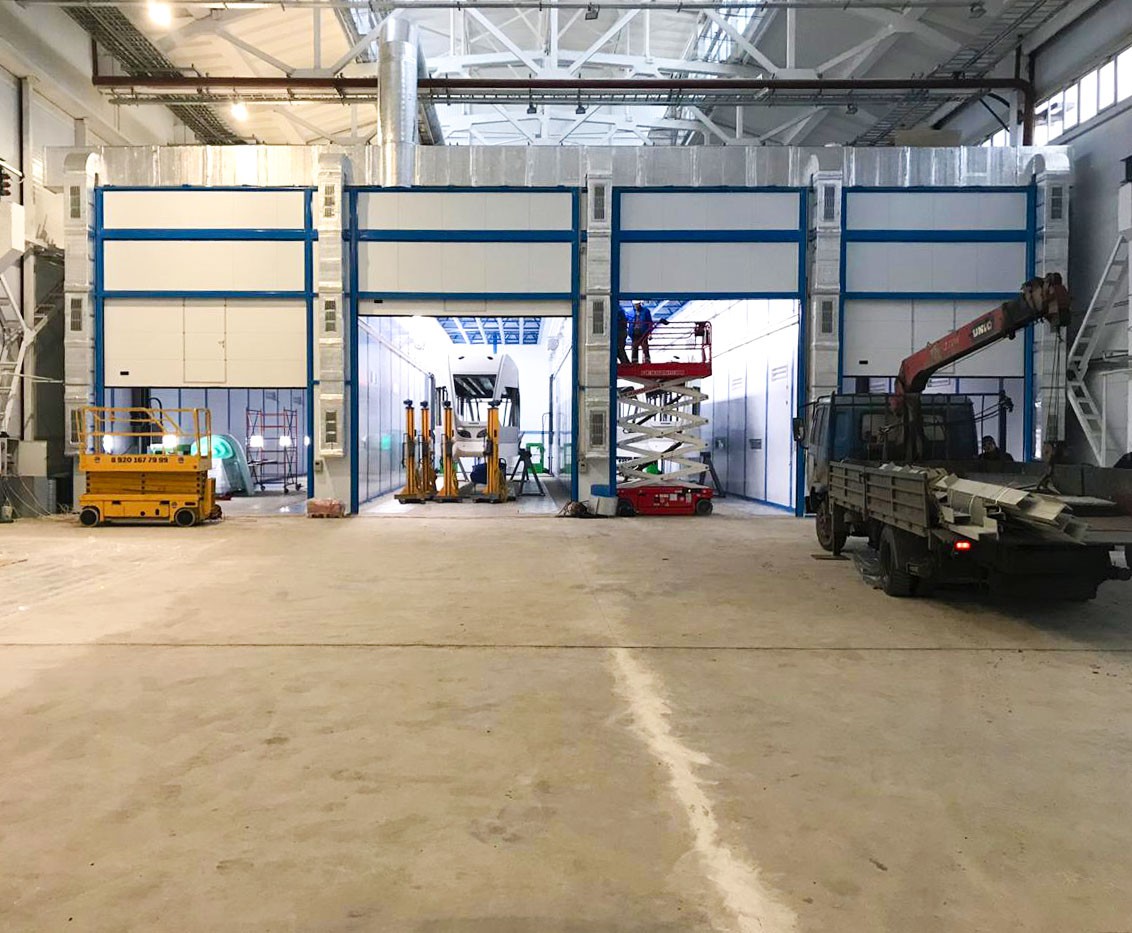

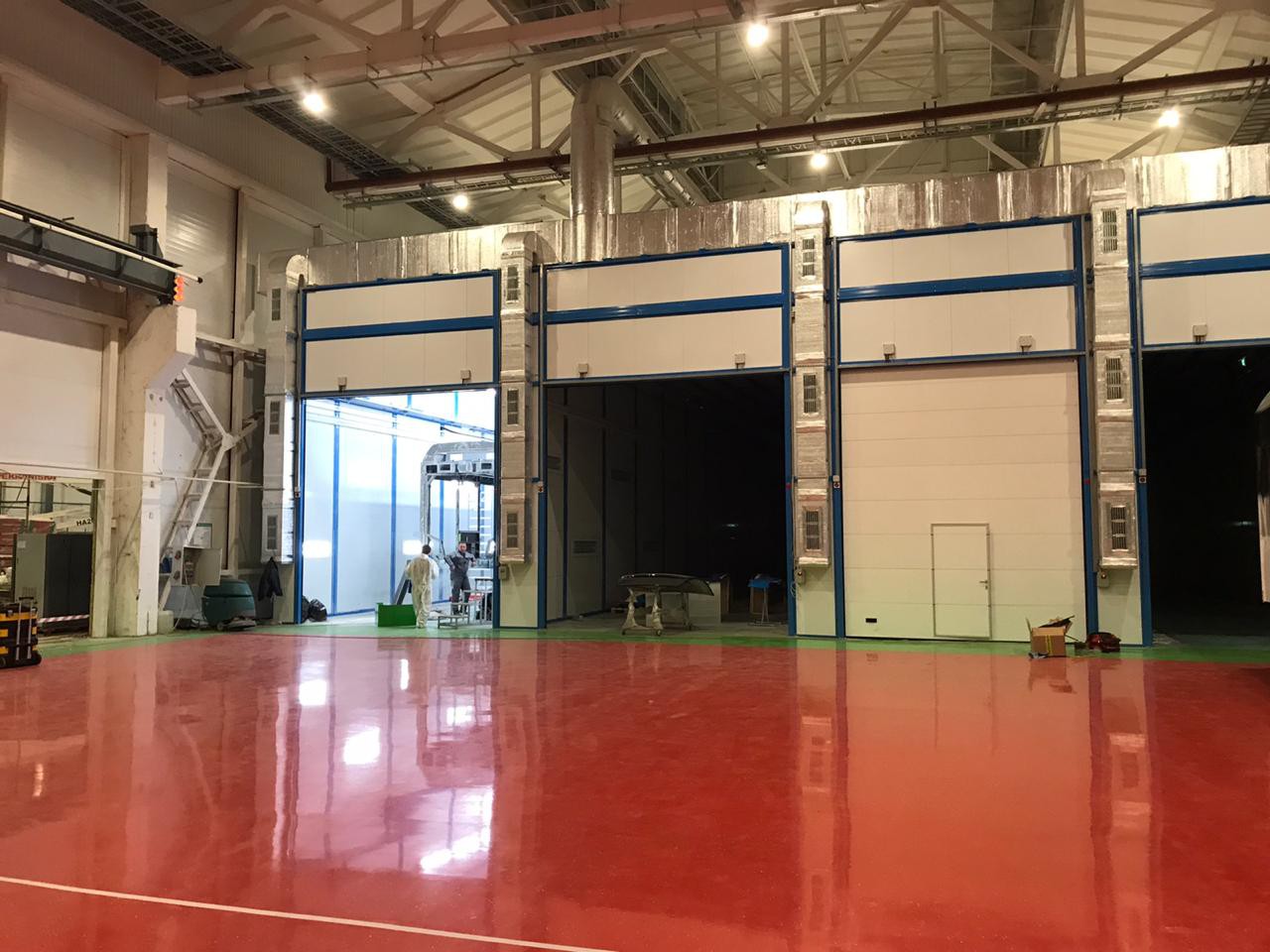

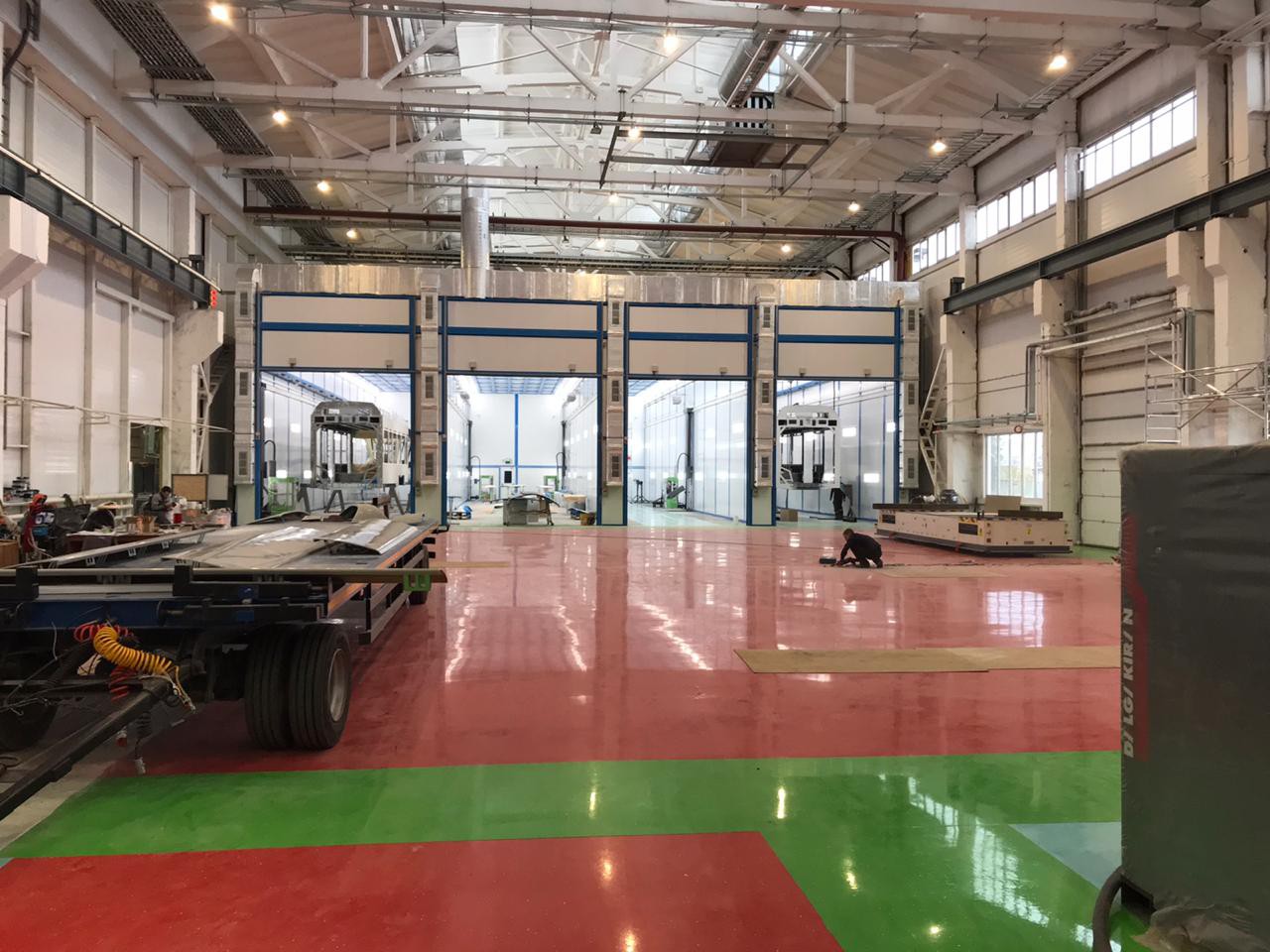

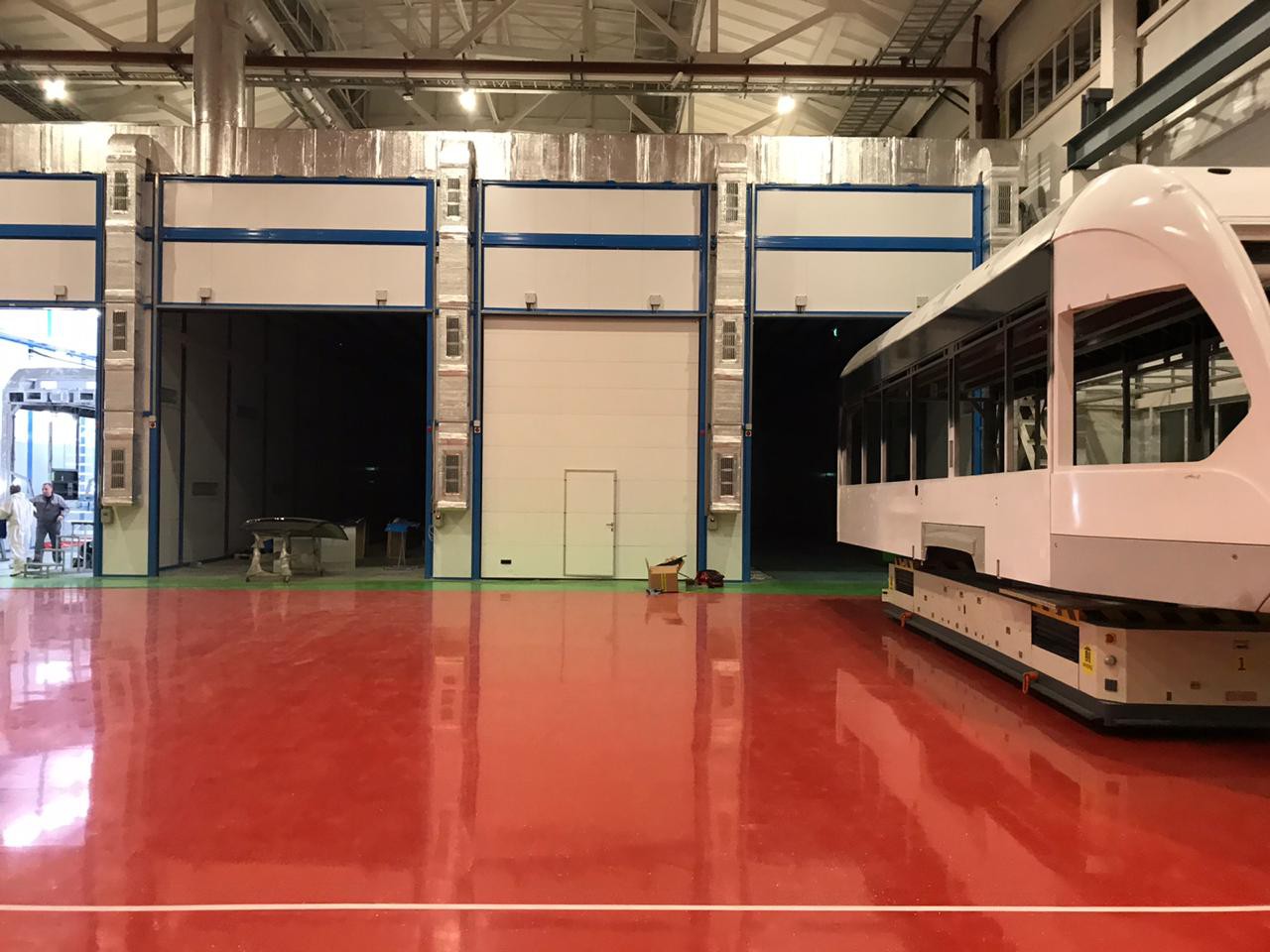

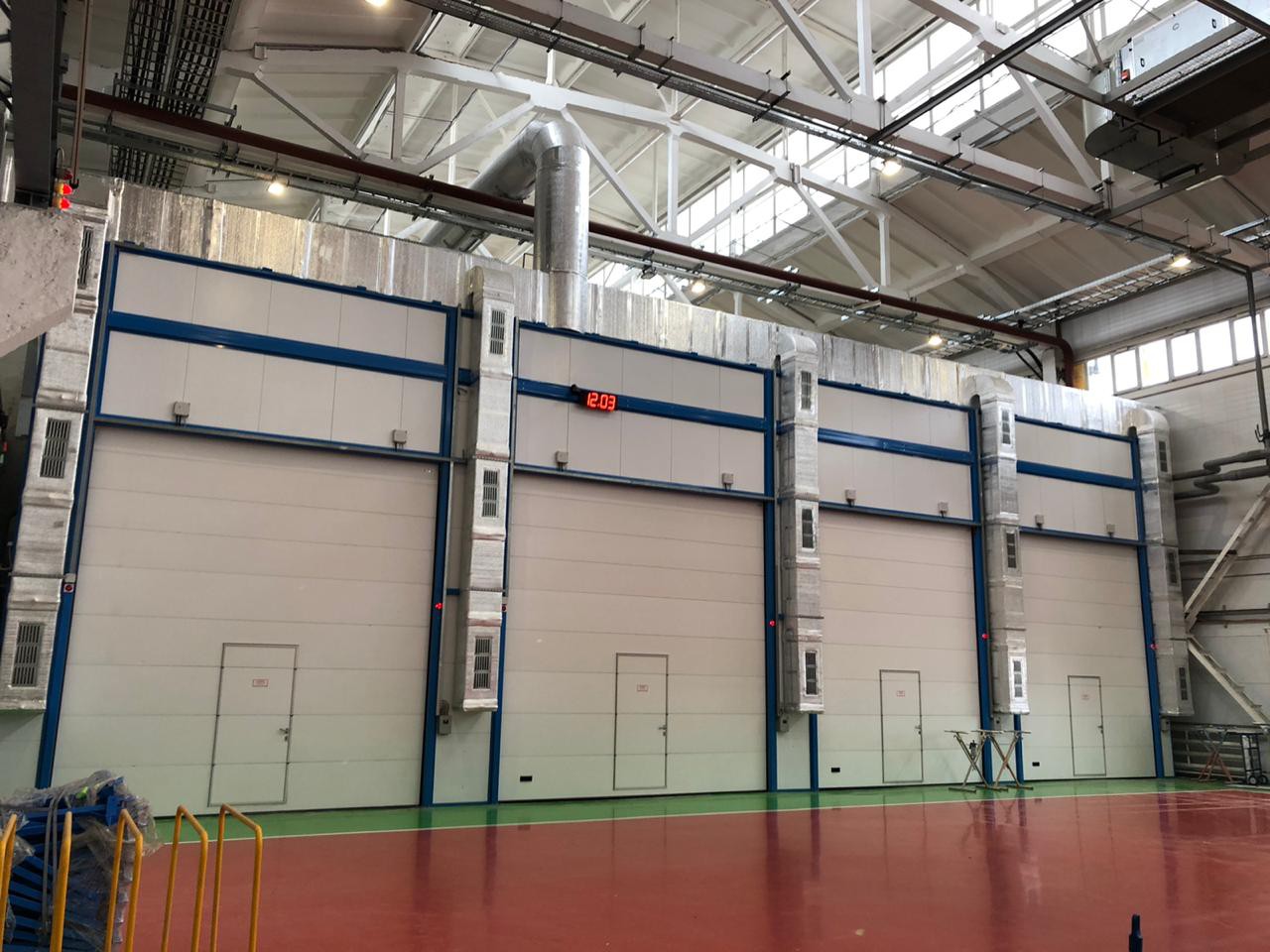

Состав комплекса:
- окрасочно-сушильная камера SPK-10.6.4;

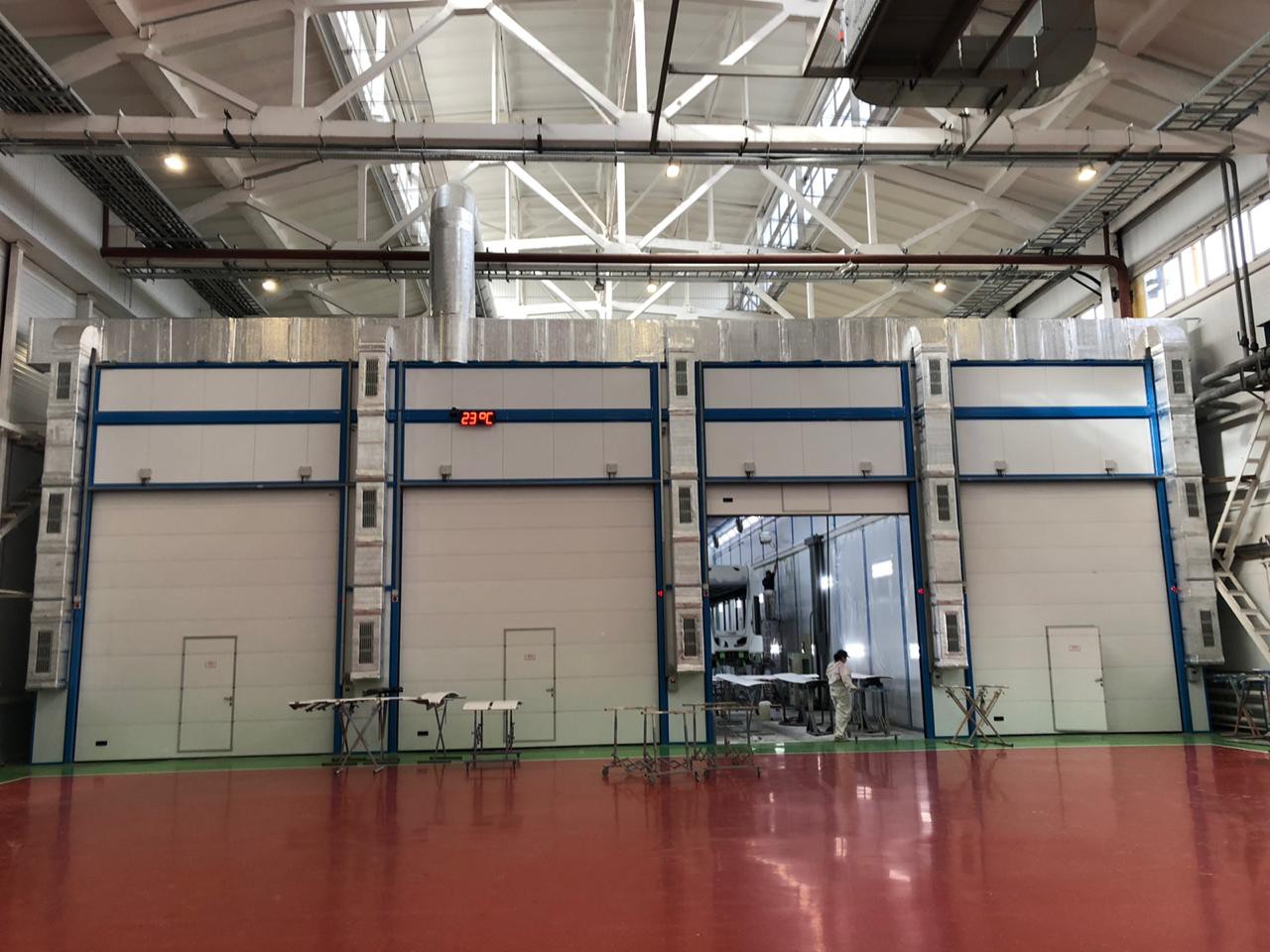

- 2 окрасочно-сушильные камеры тупикового типа SPK-30.6.7;
- 2 окрасочно-сушильные камеры тупикового типа SPK-30.5.7;
- абразивоструйная камера проходного типа SPK-30.6.7.
 |
 |
 |
 |
 |
 |

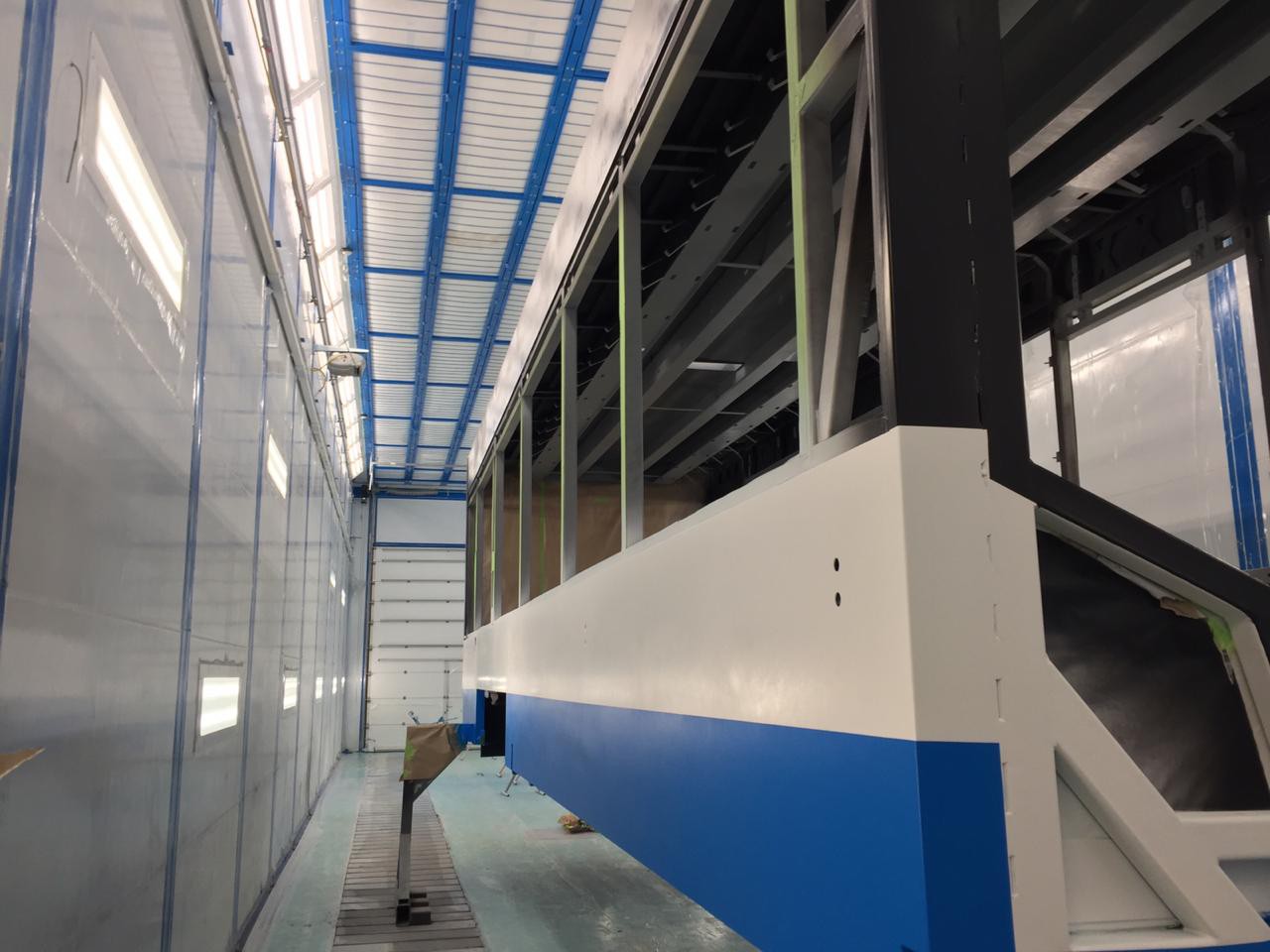

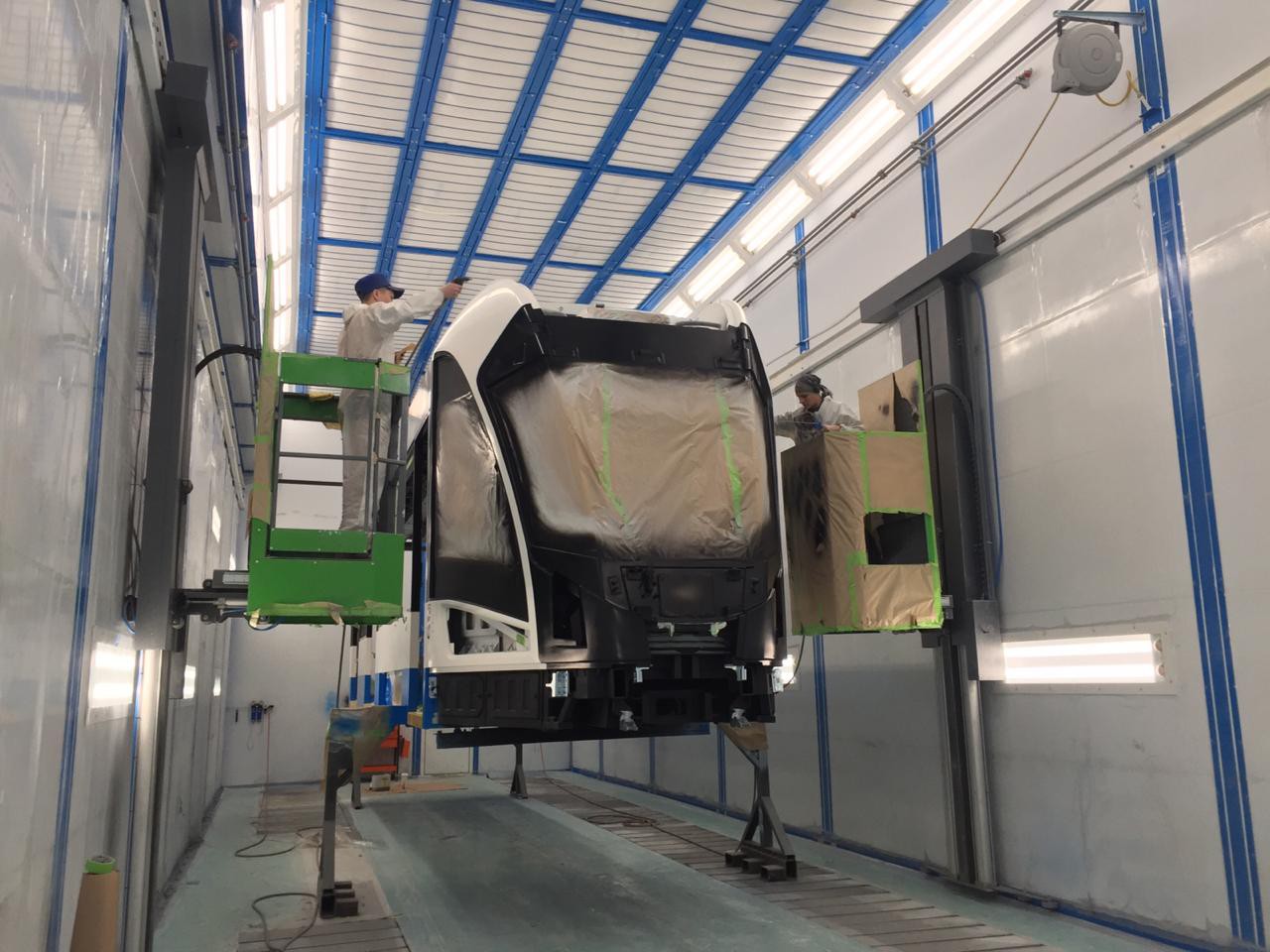

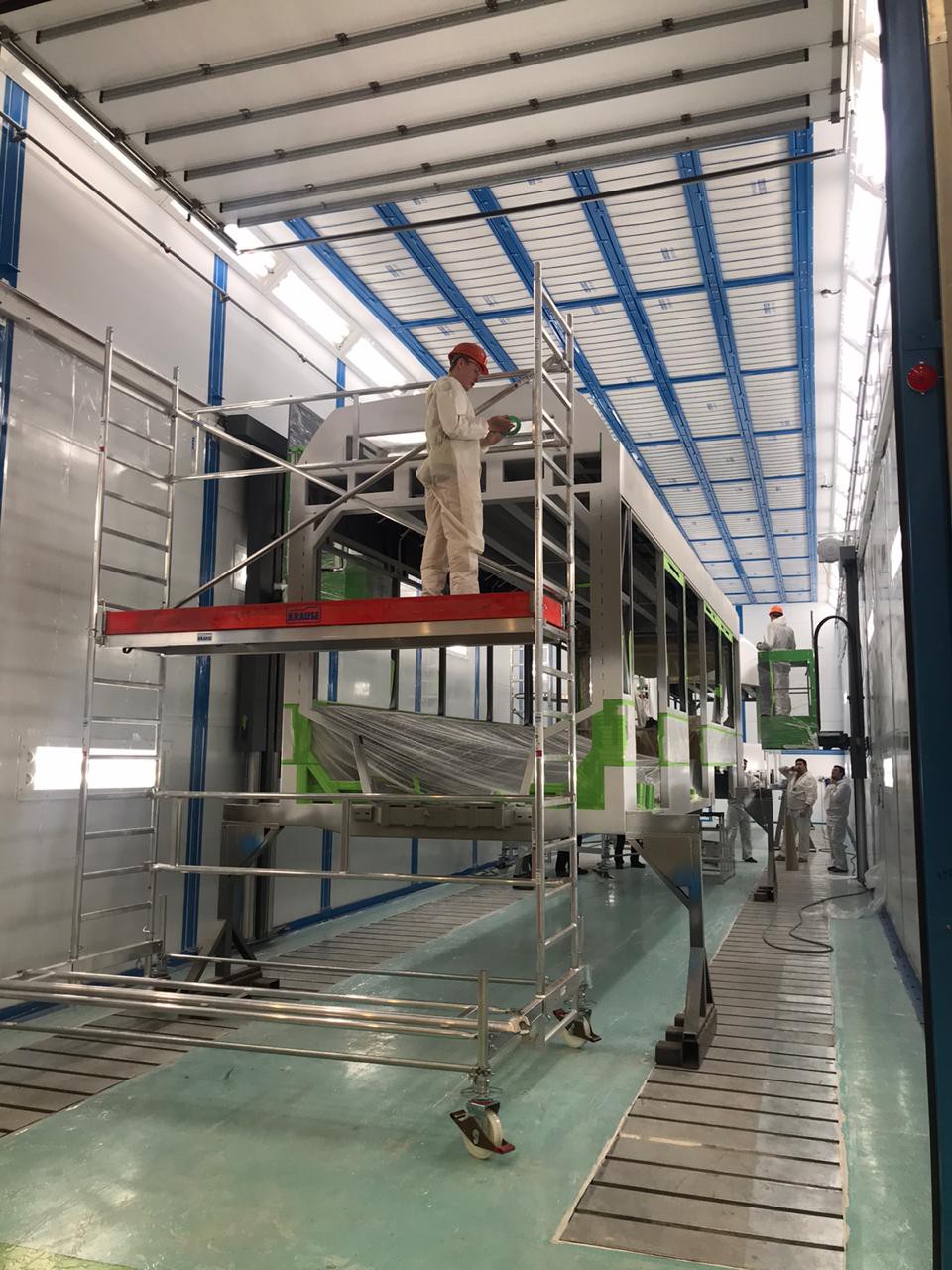

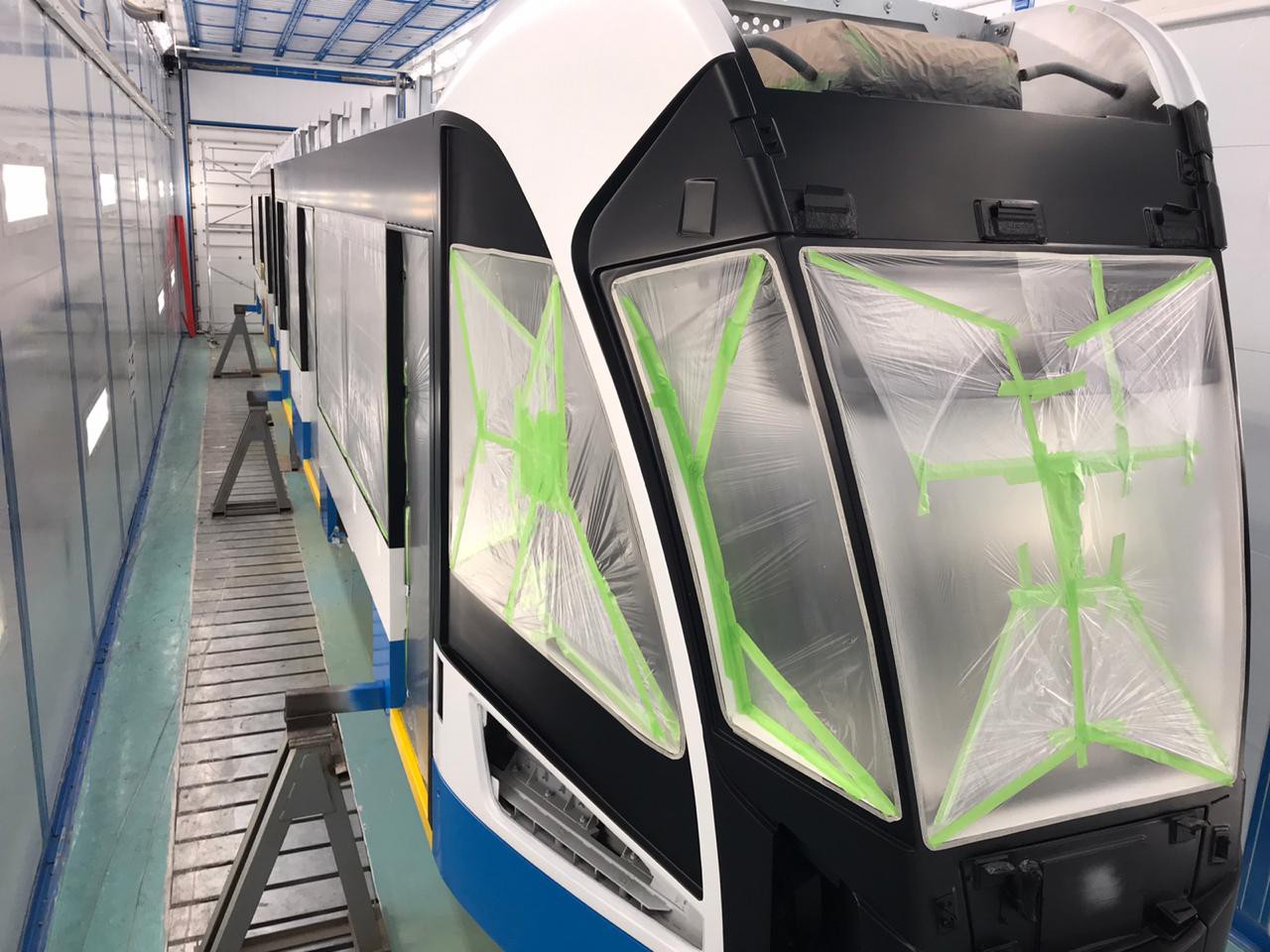

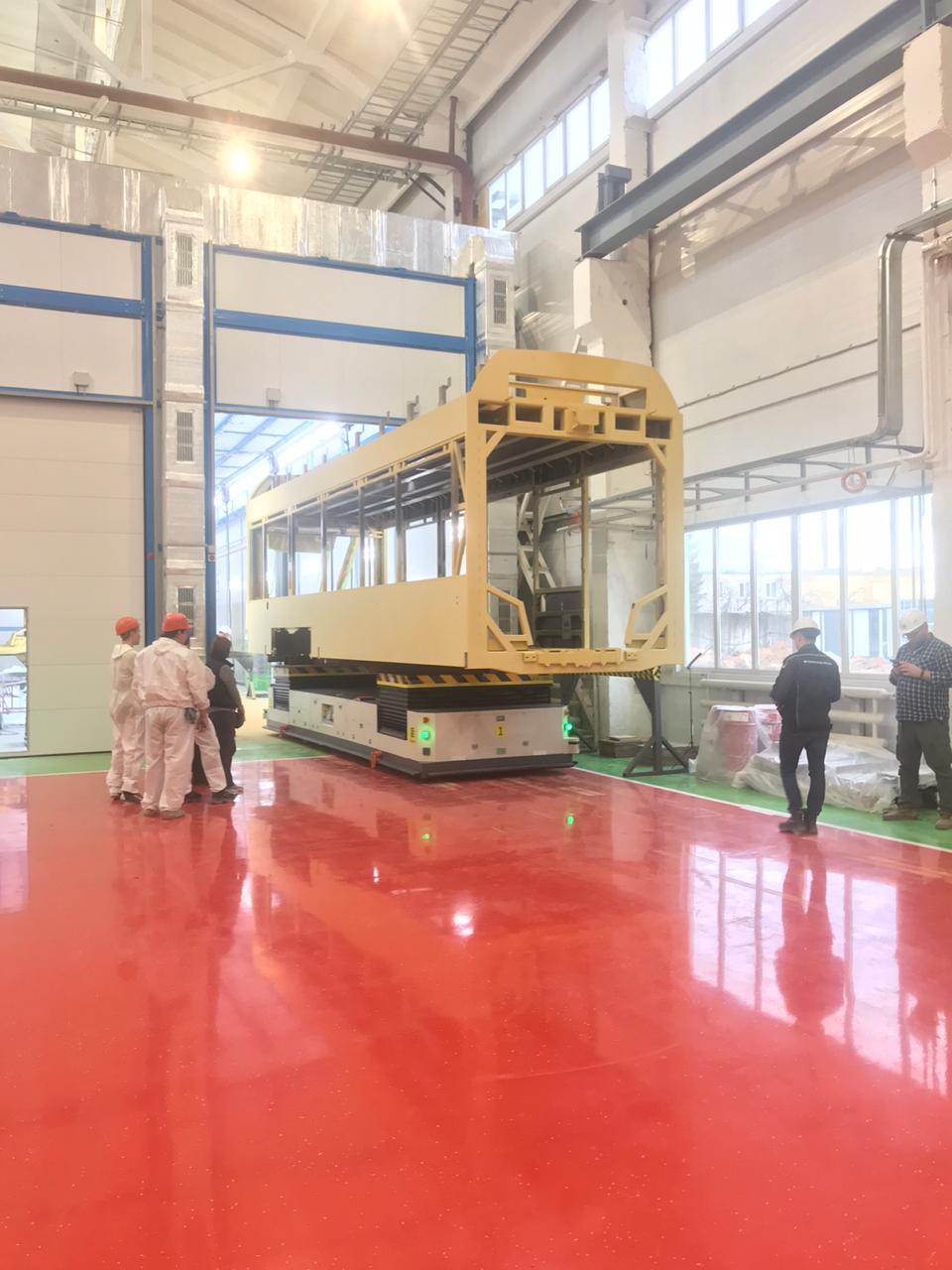

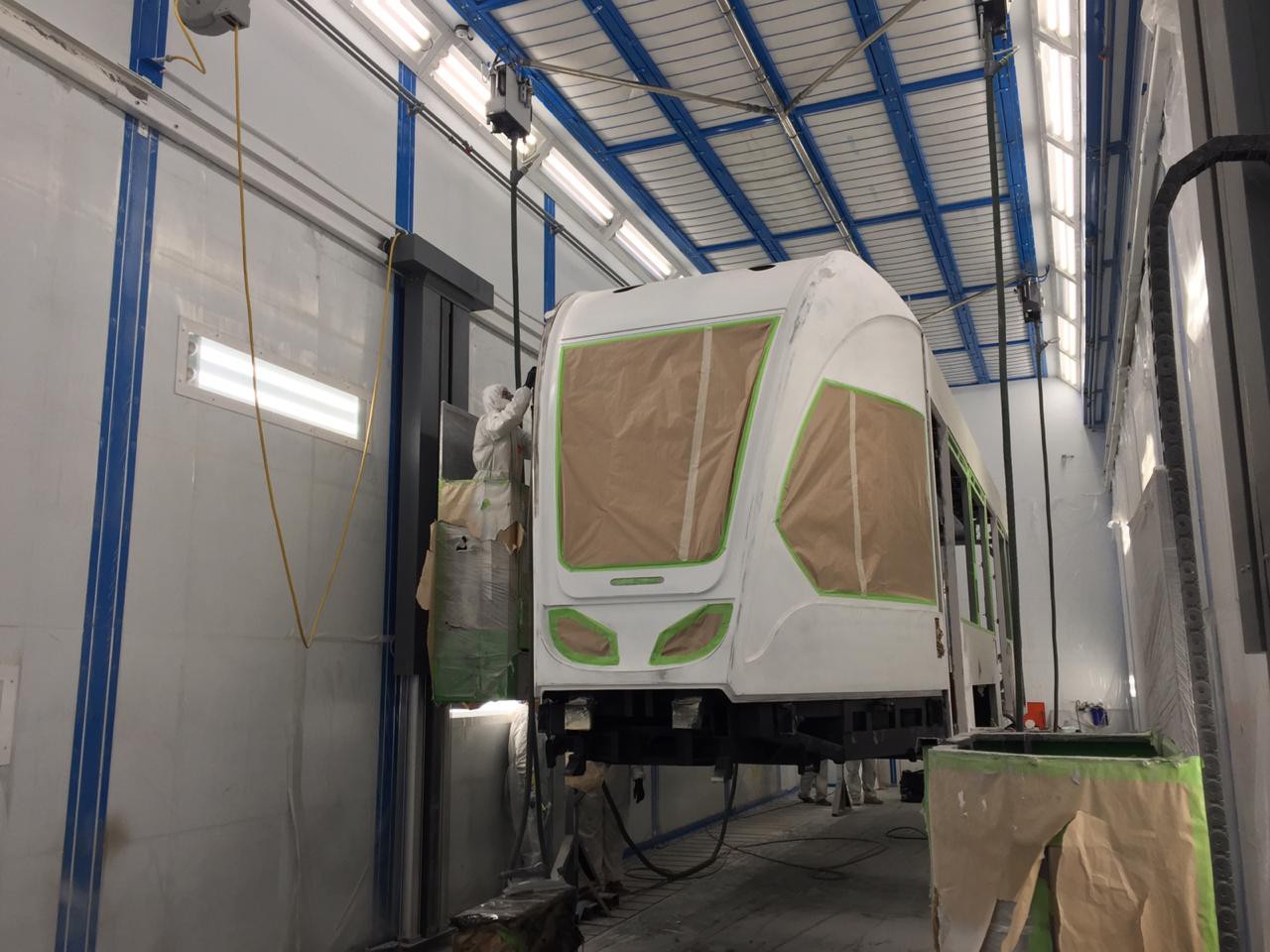

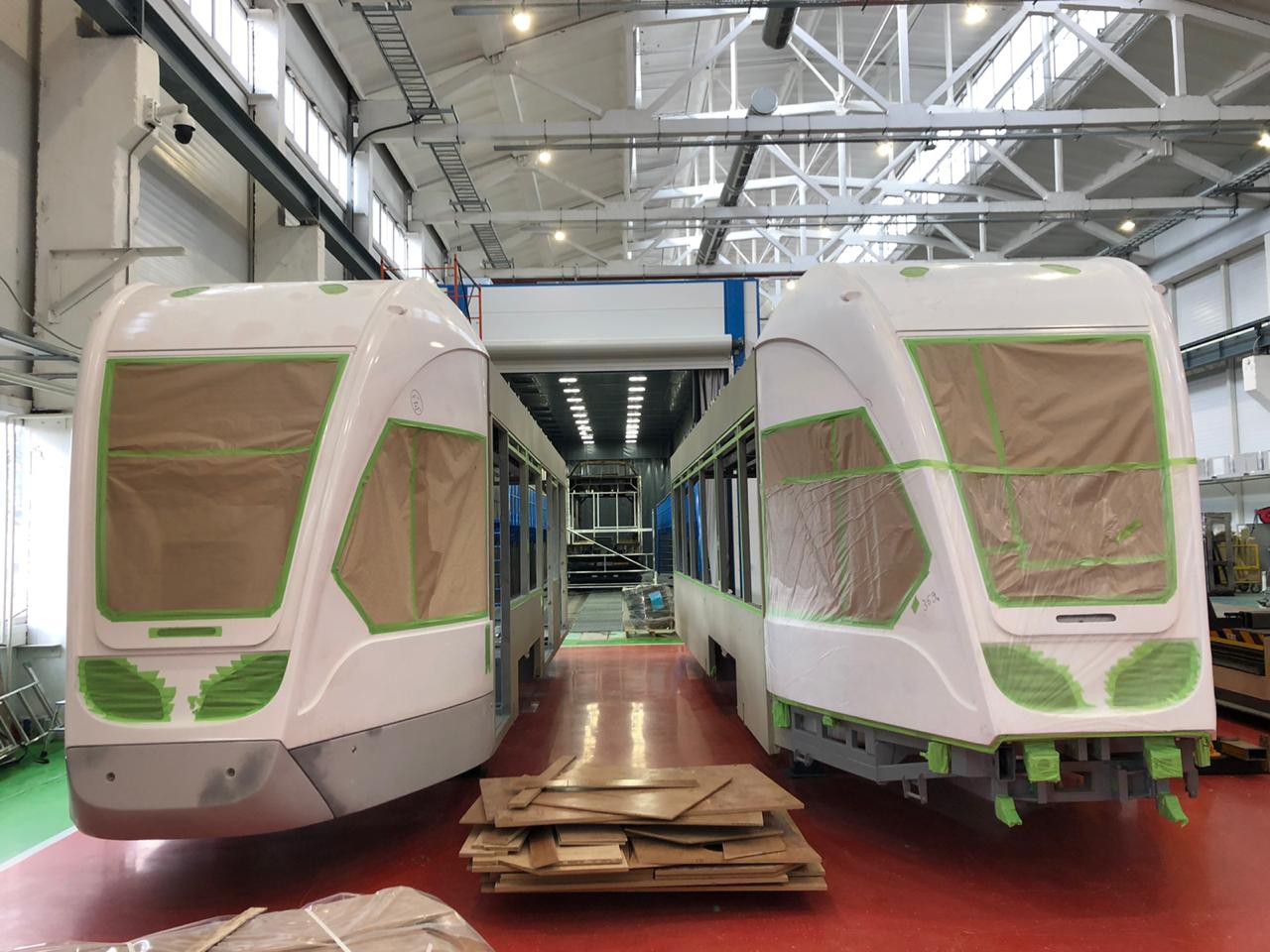

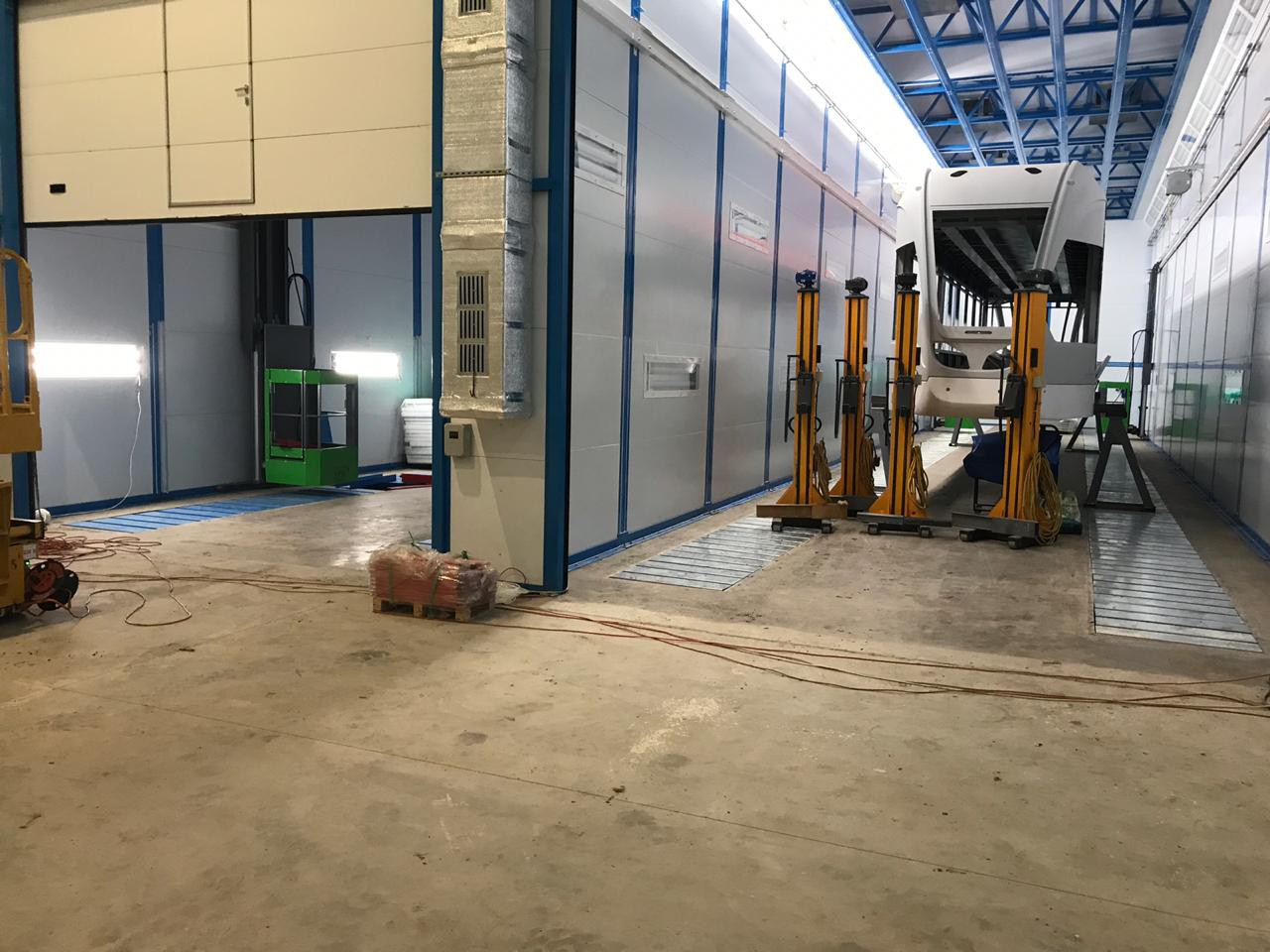

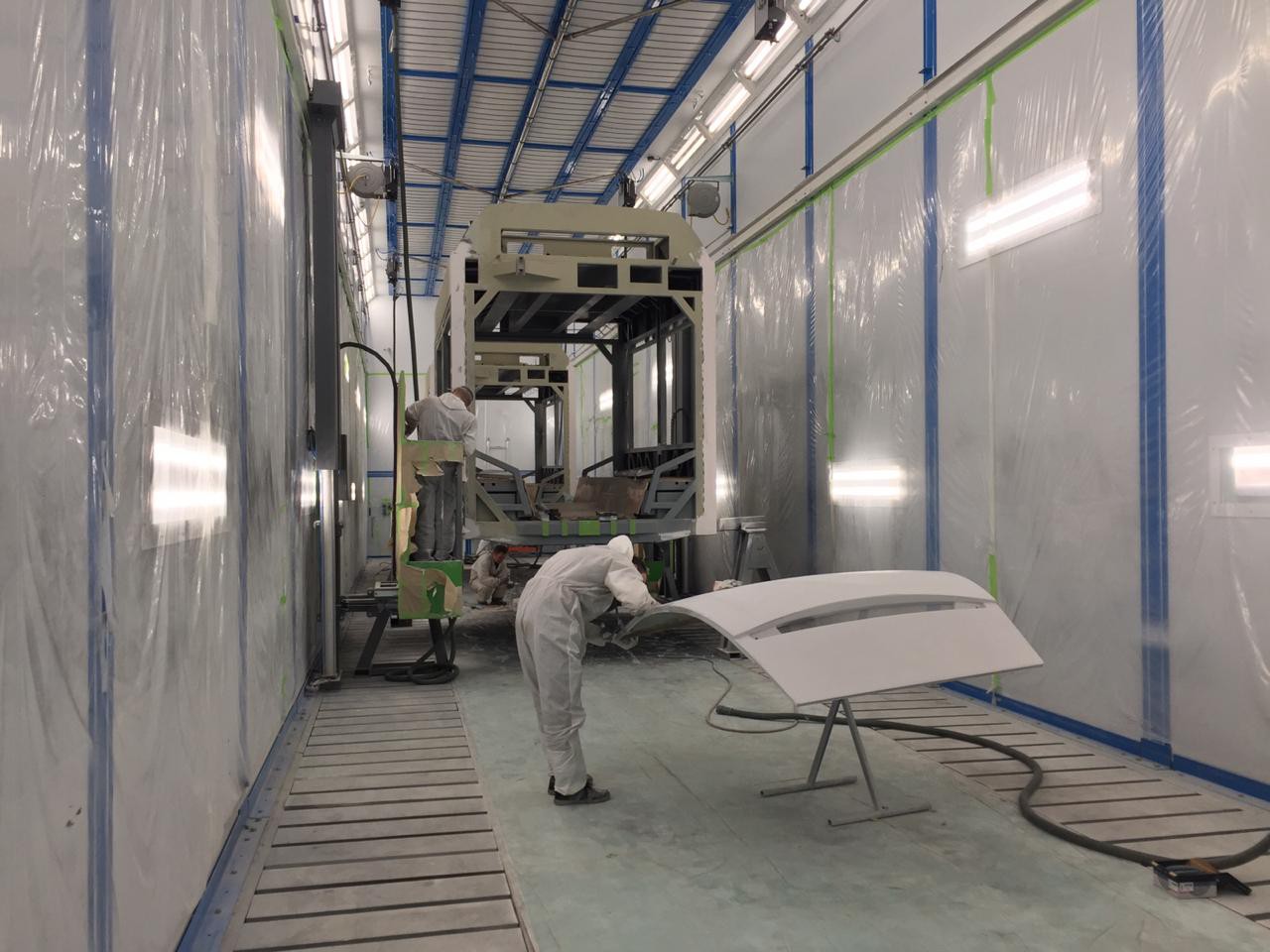

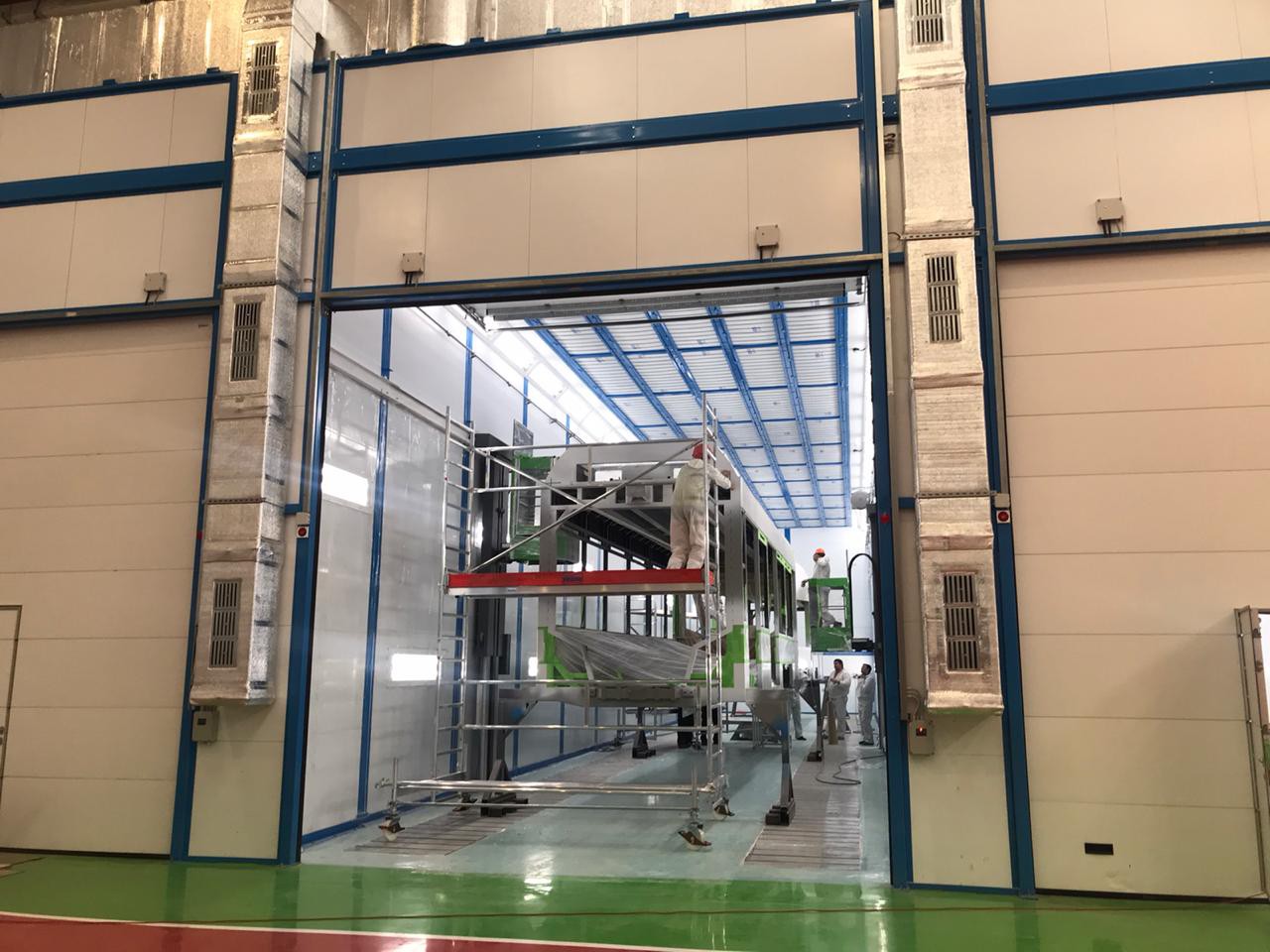

| ПОКРАСКА КОРПУСА ТРАМВАЯ | |
 |
 |
 |
 |
 |
 |
 |
 |

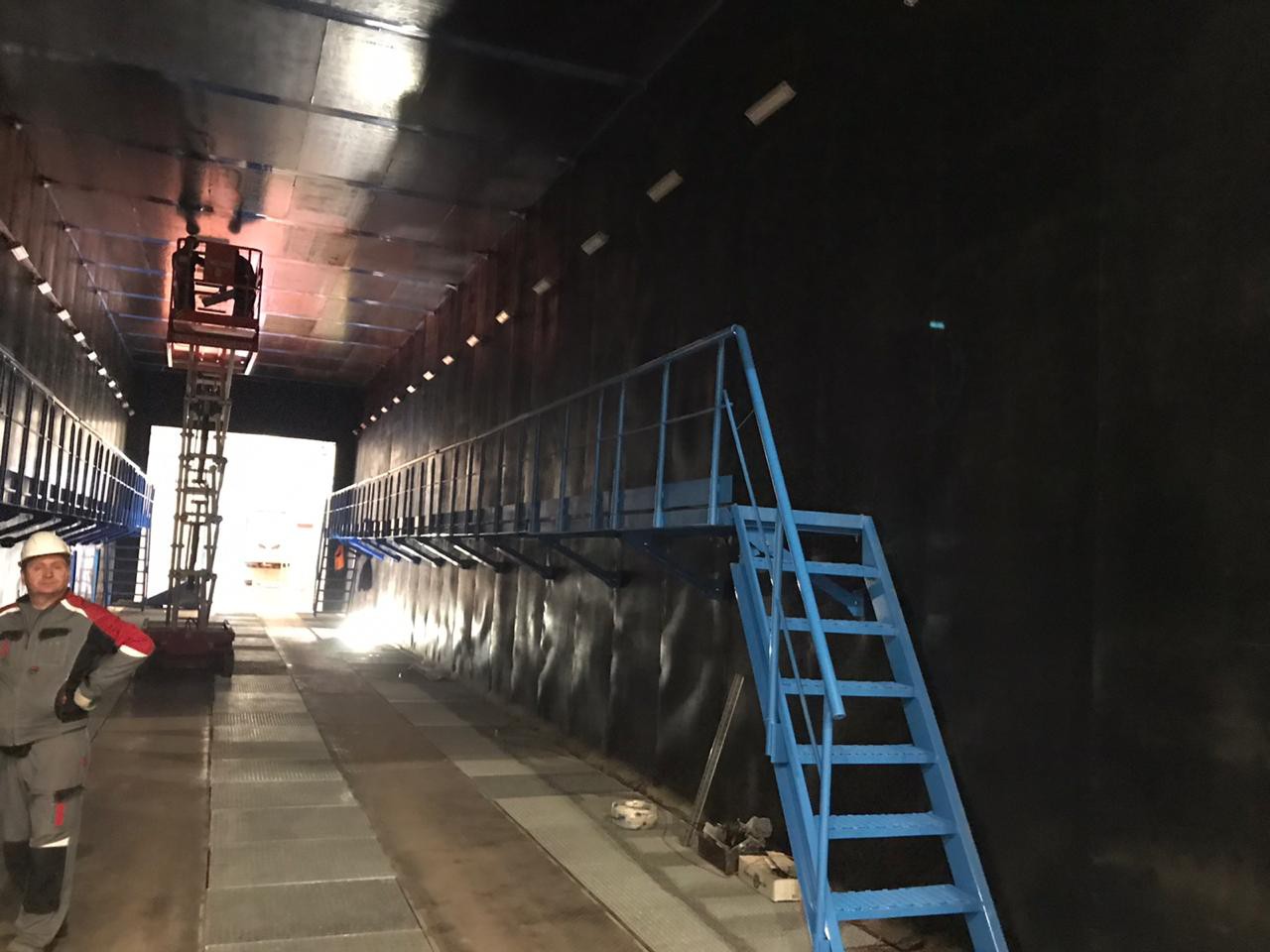

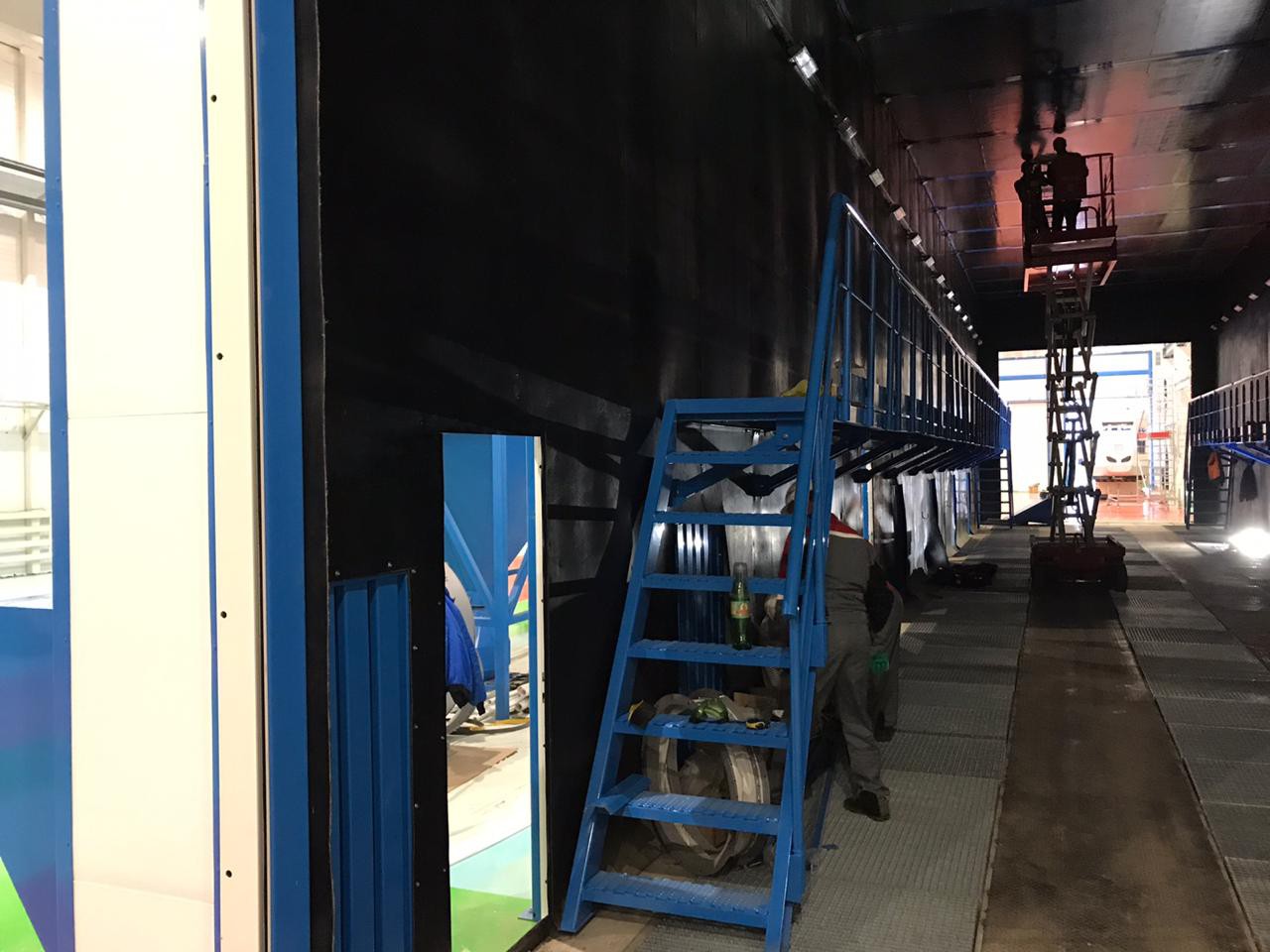

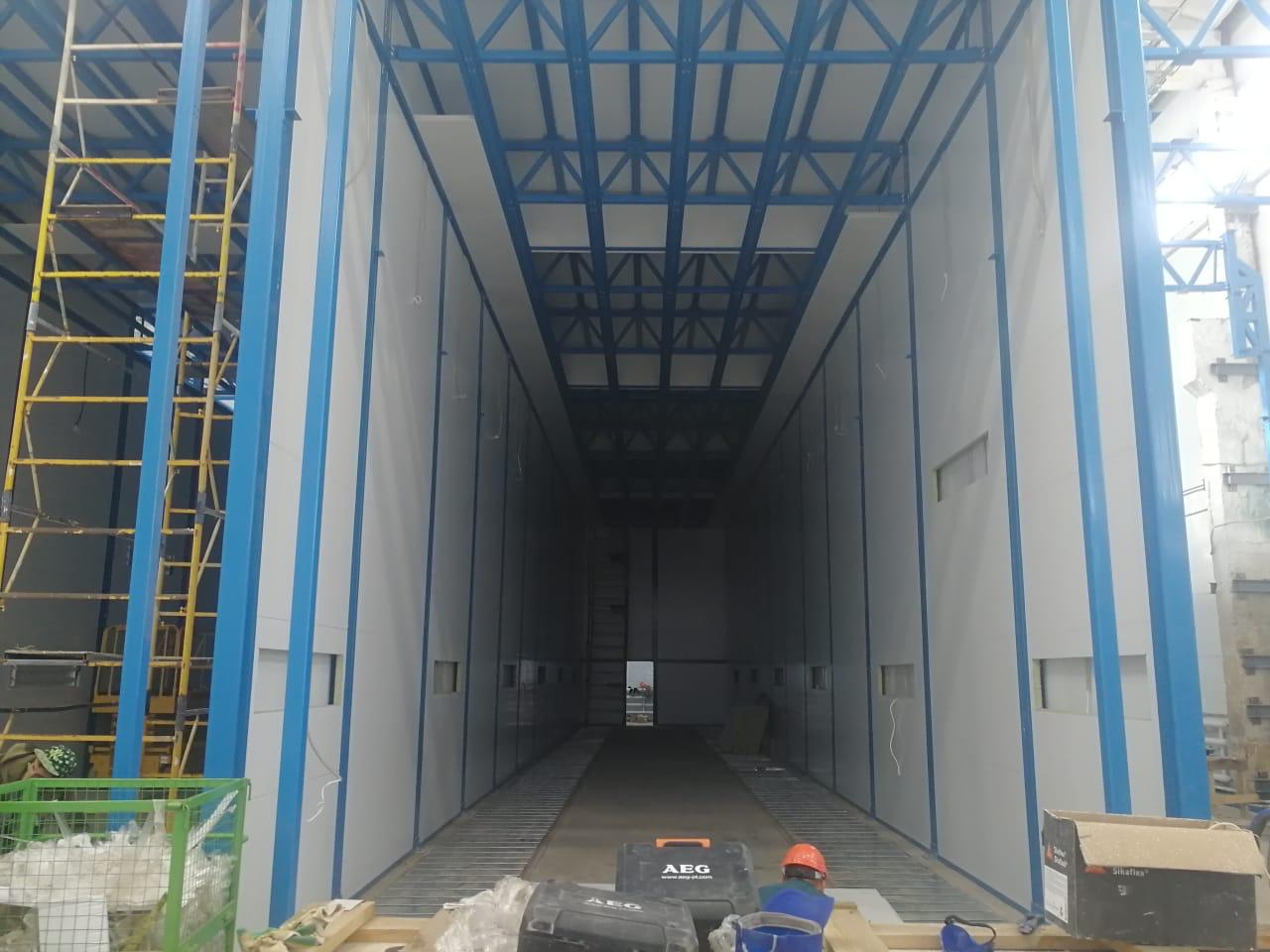

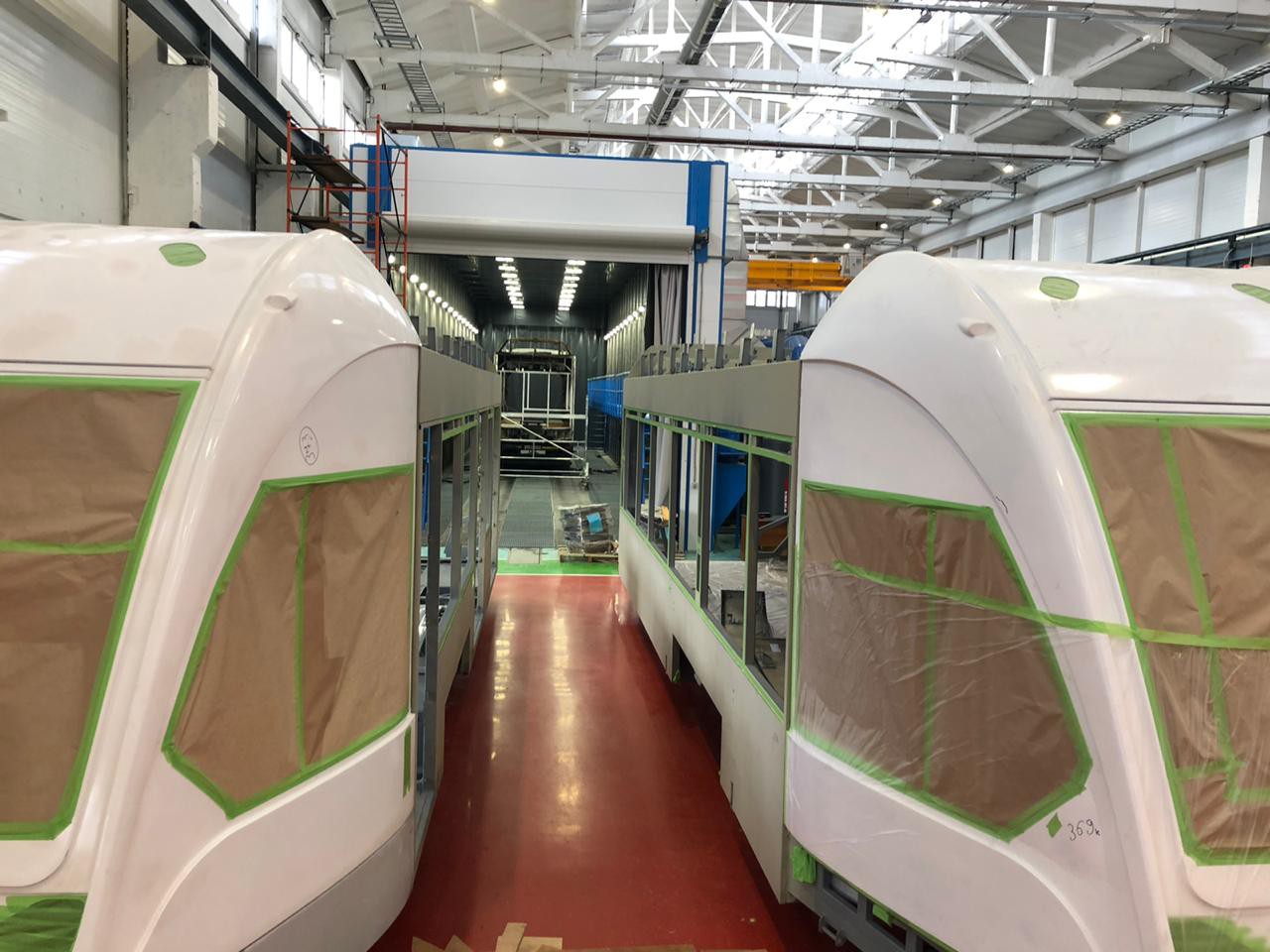

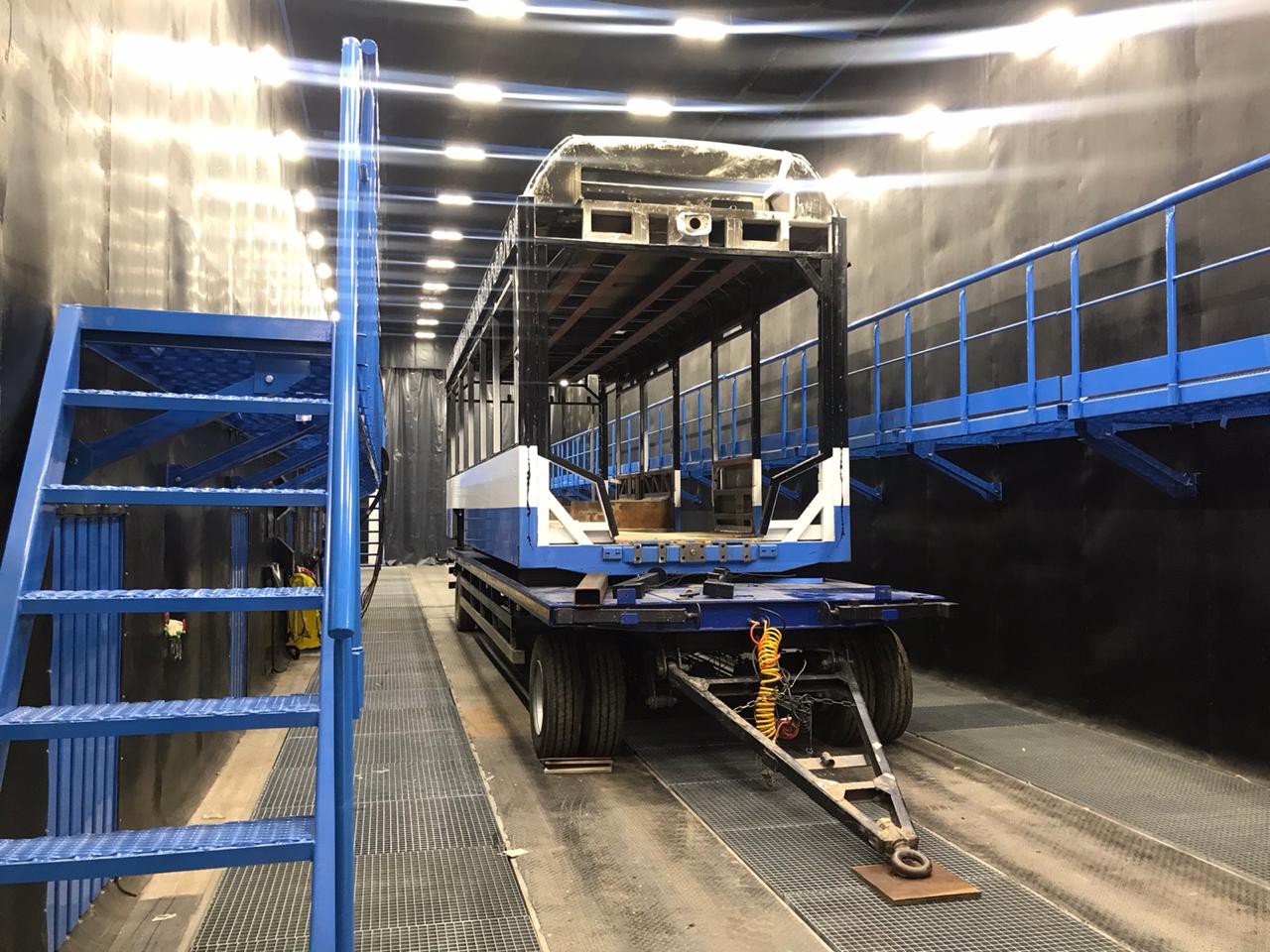

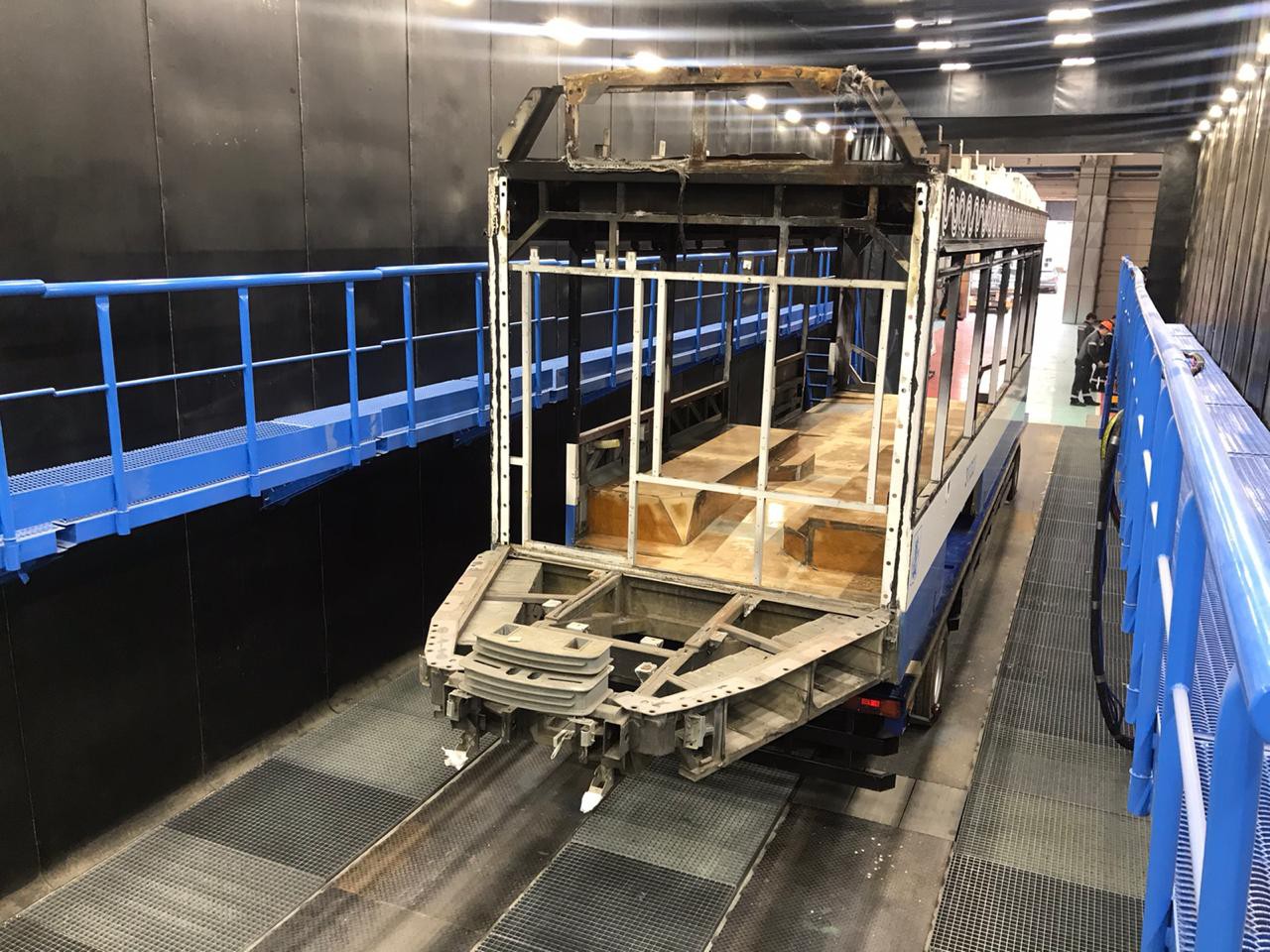

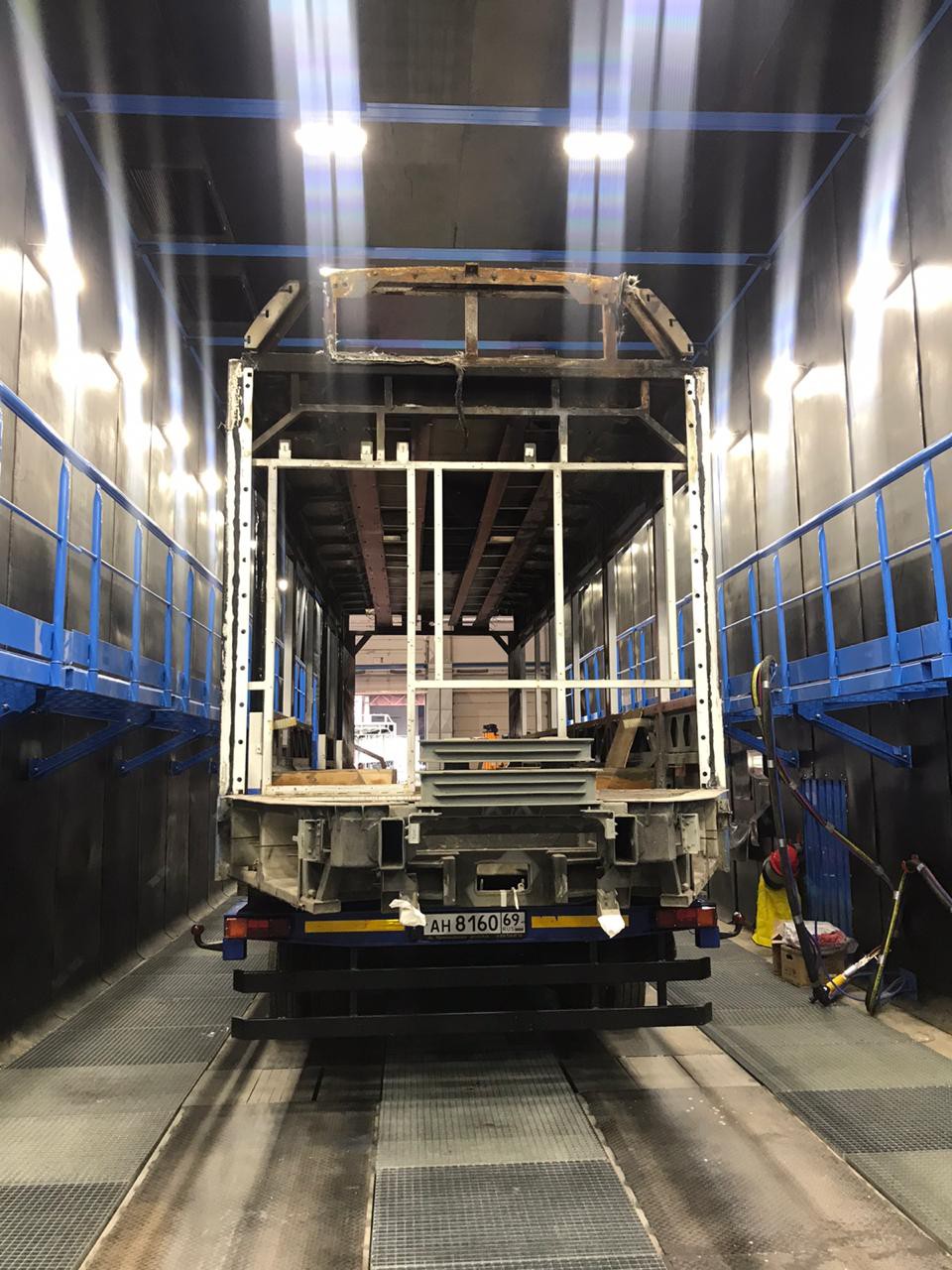

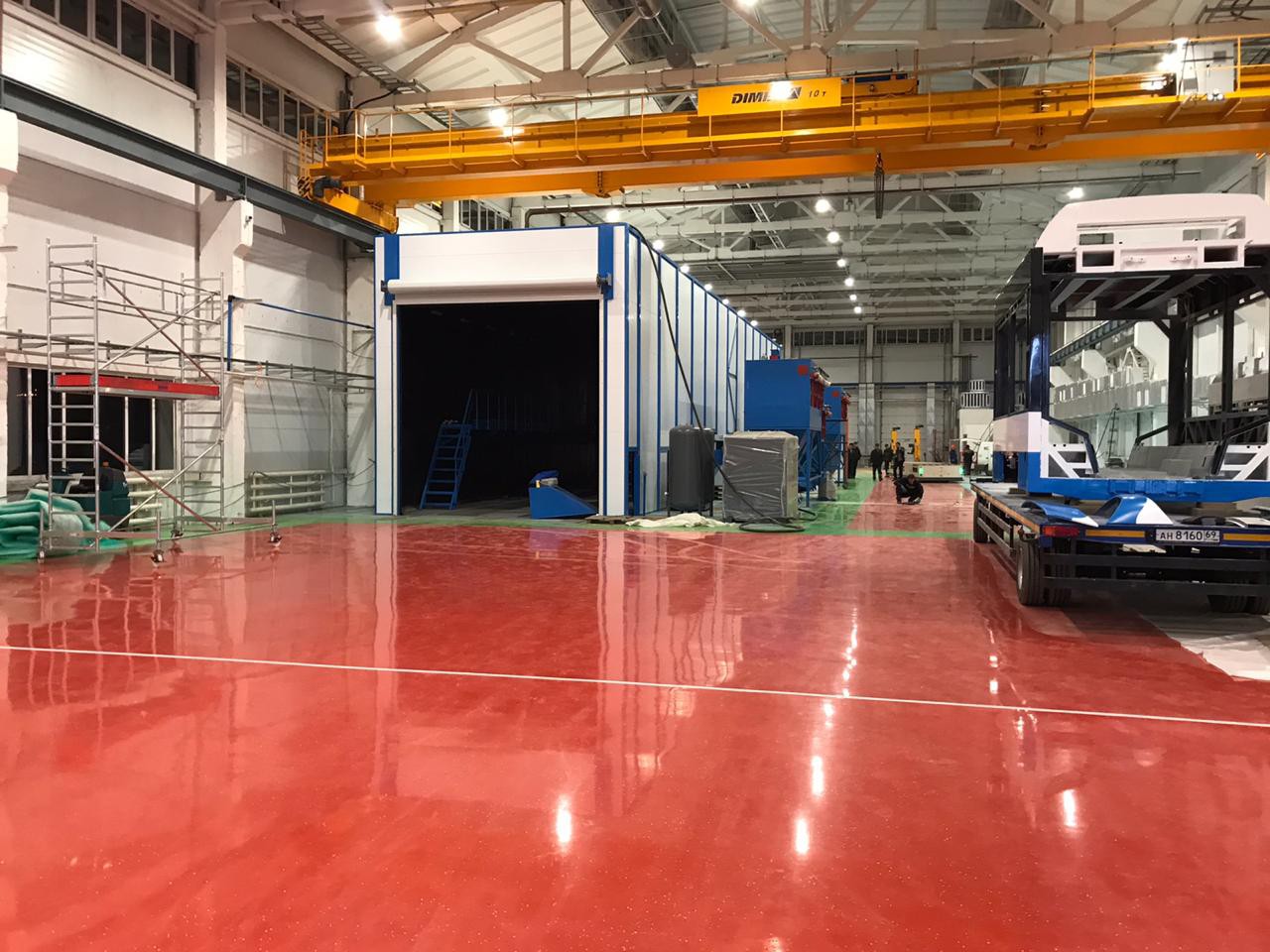

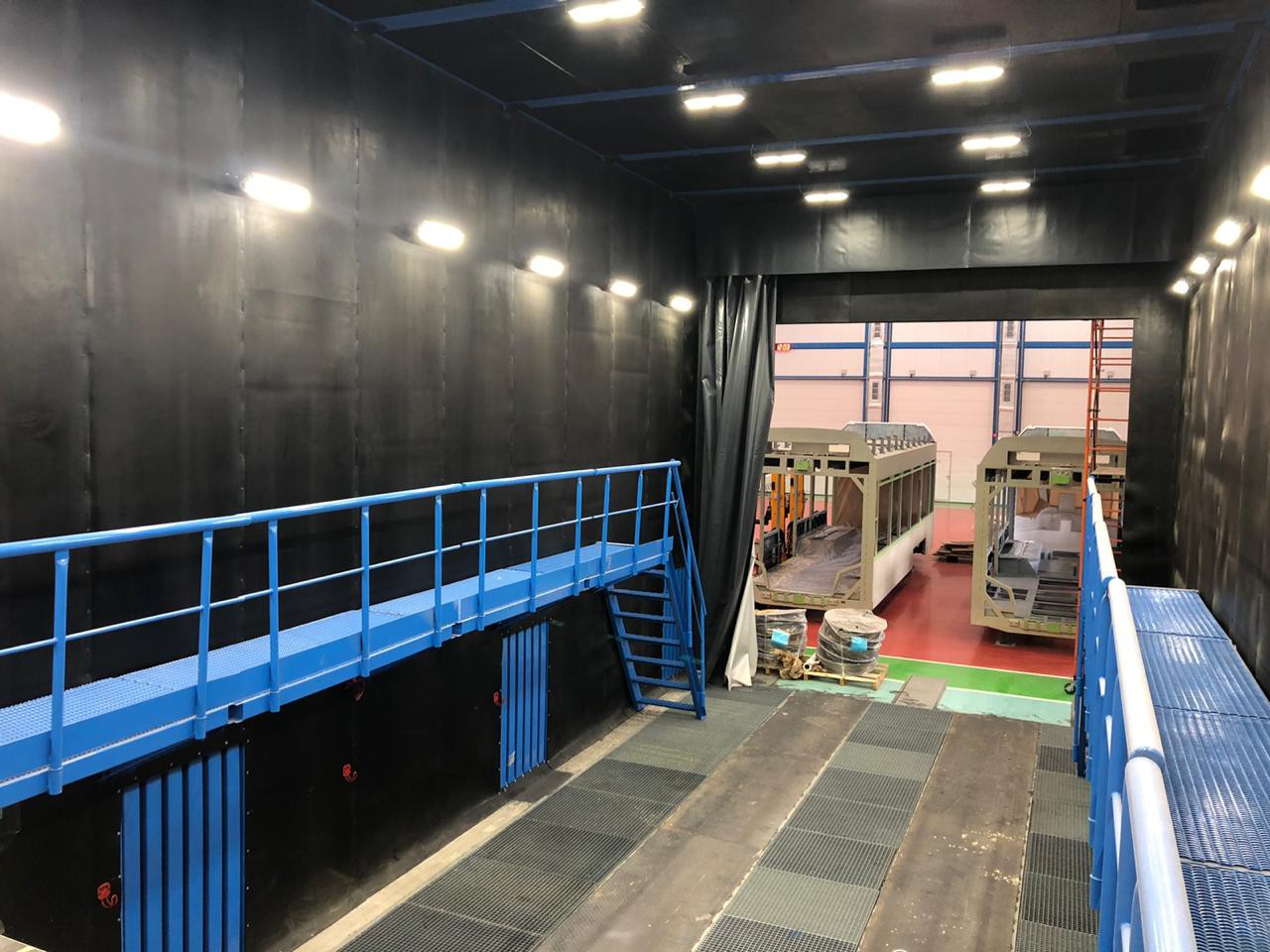

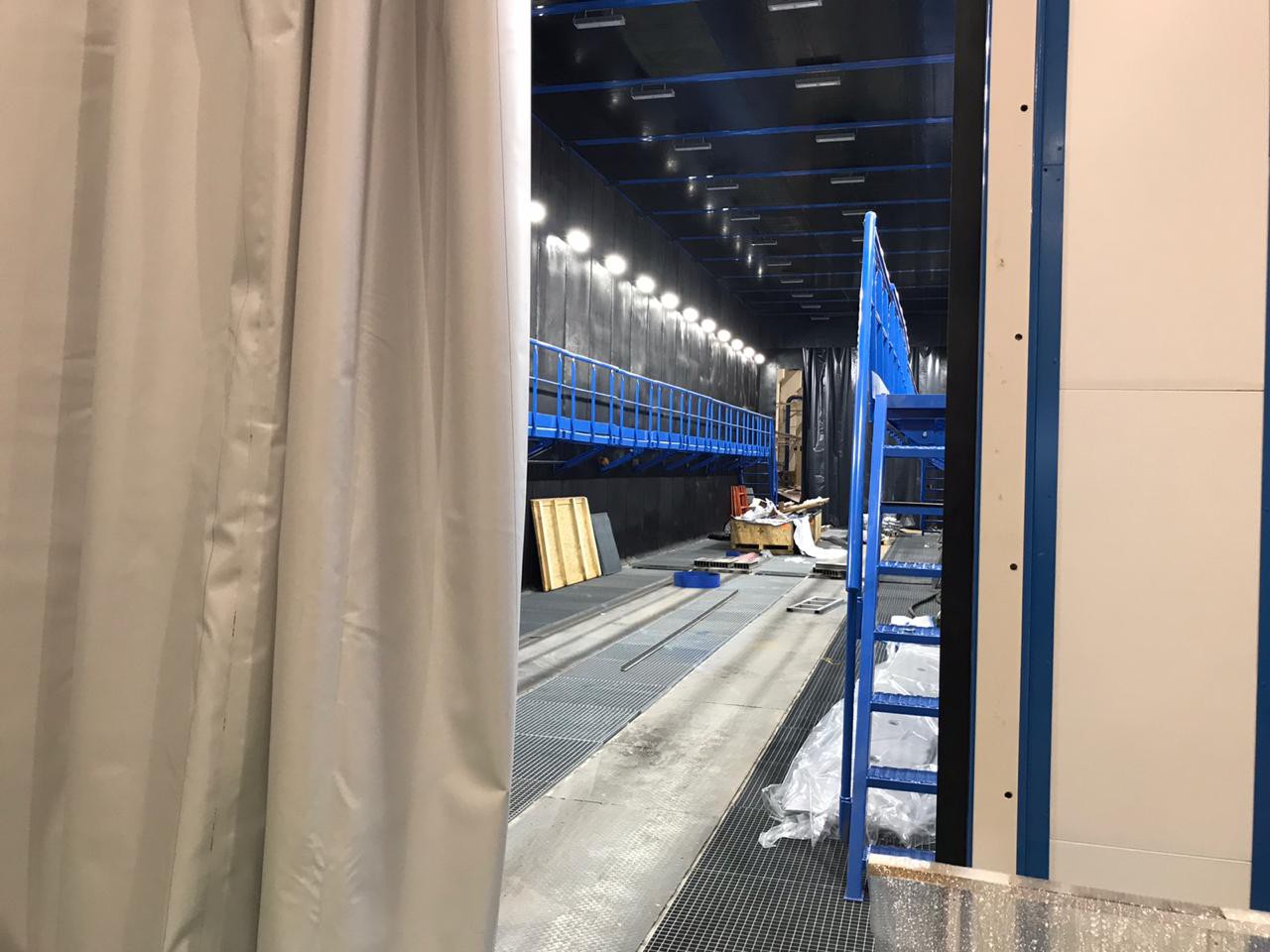

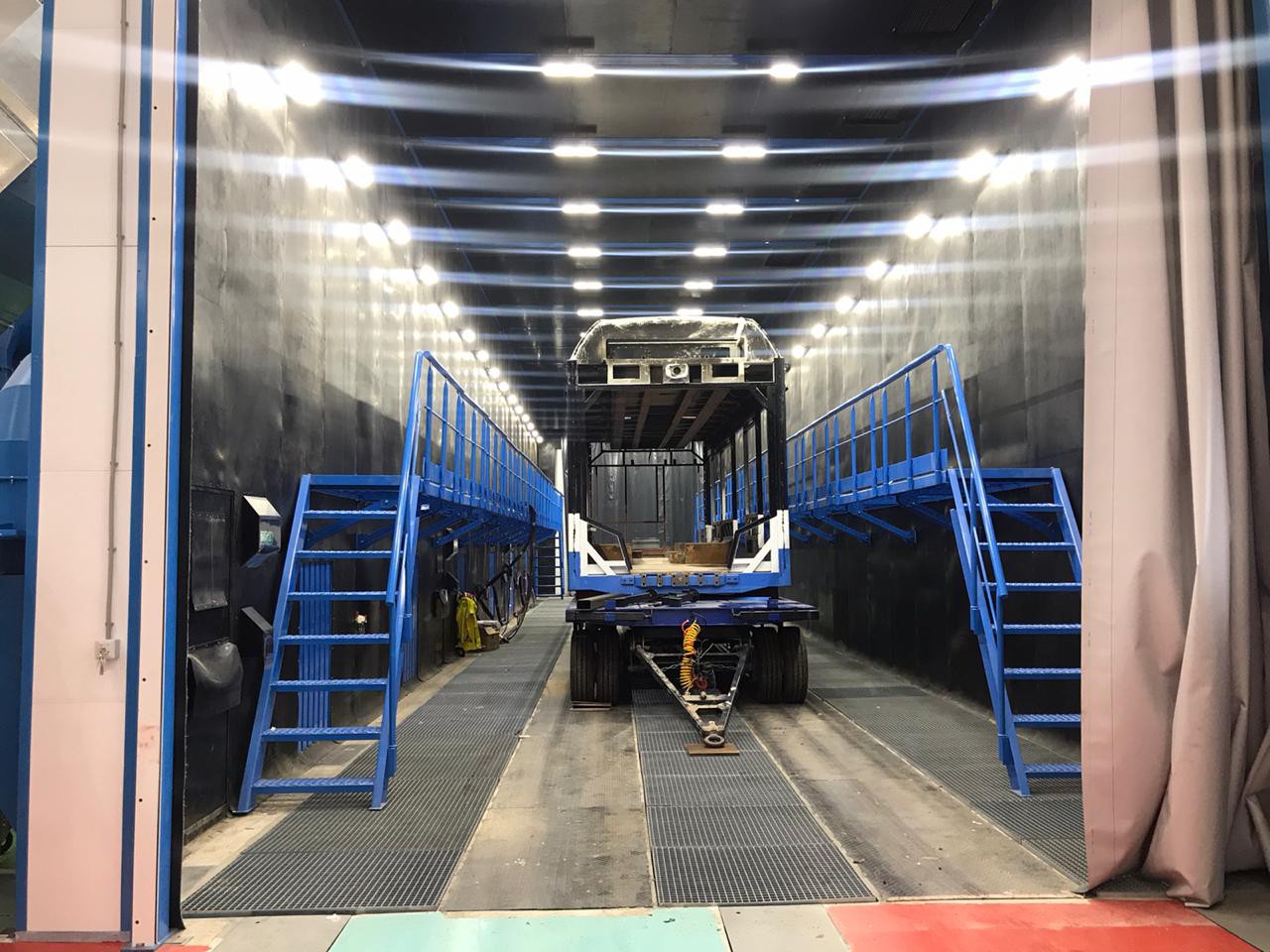

АБРАЗИВОСТРУЙНАЯ КАМЕРА SPK ДЛЯ ТРАМВАЙНЫХ ВАГОНОВ
Камера обитаемая, проходного типа. 2 рабочих поста.
Внутренние габариты: 30000×6000×6500 мм. Кабина стандартного исполнения — каркас стальной силовой, 80 мм.

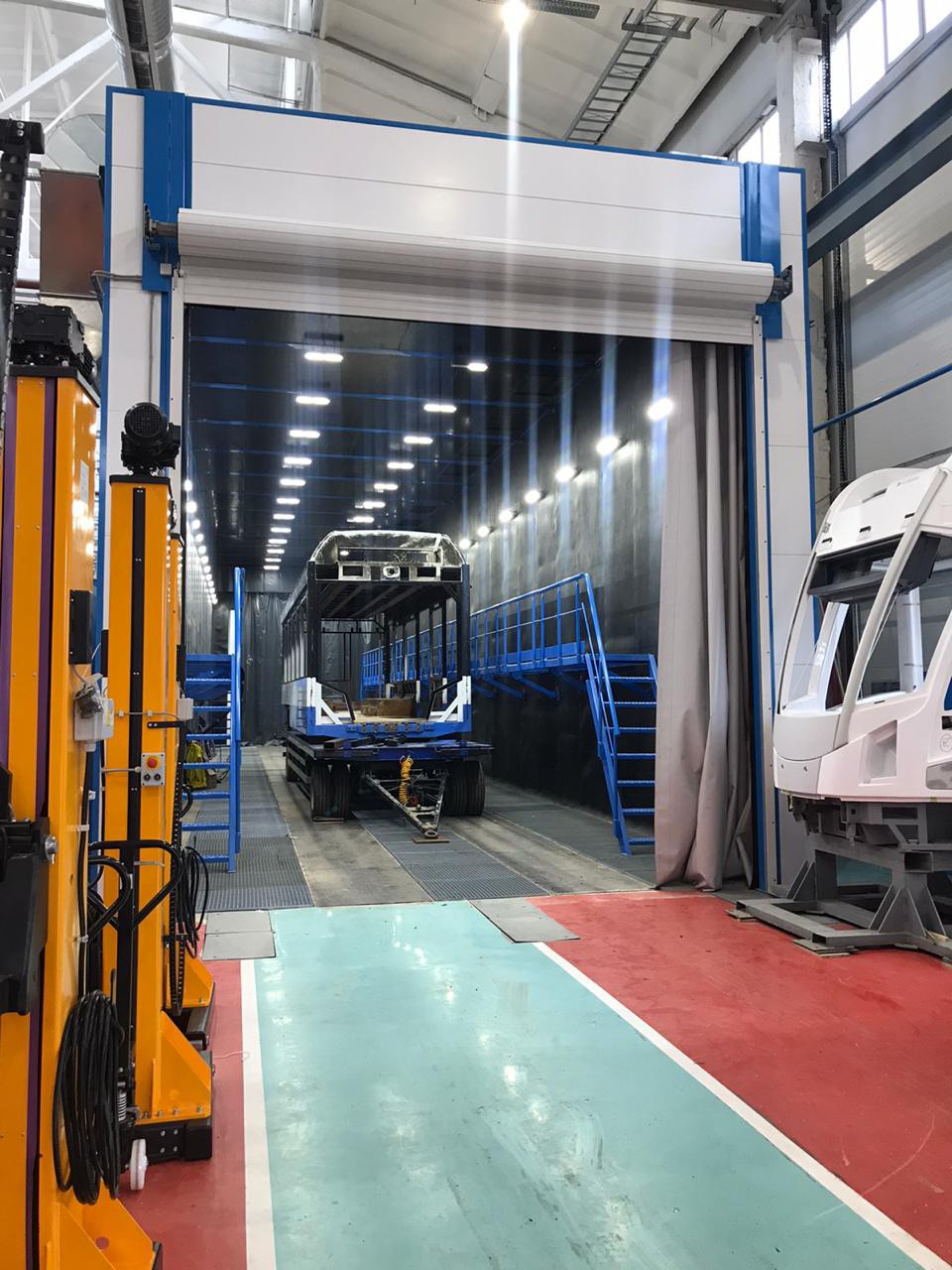

Ворота — 2 шт., роллетные с защитной ПВХ-шторой. Размер ворот — 5000×5000 мм.
Двери сервисные двери — 3 шт. Размеры — 800×200 мм. Размещаются двери в боковых стенах.
Освещение — светодиодные по 34 светильника в стенах и под потолком.
Сбор дроби происходит механически. Продольное перемещение дроби происходит при помощи скребкового
Продольная транспортировка дроби при помощи скребковым конвейером. Длина продольных конвейеров — 15.000 мм. Тип поперечных конвейеров — скребковый конвейер.
Система регенерации дроби. Подача дроби производится при помощи ковшового элеватора.
2 напорных агрегата, на одного оператора по 200 л.

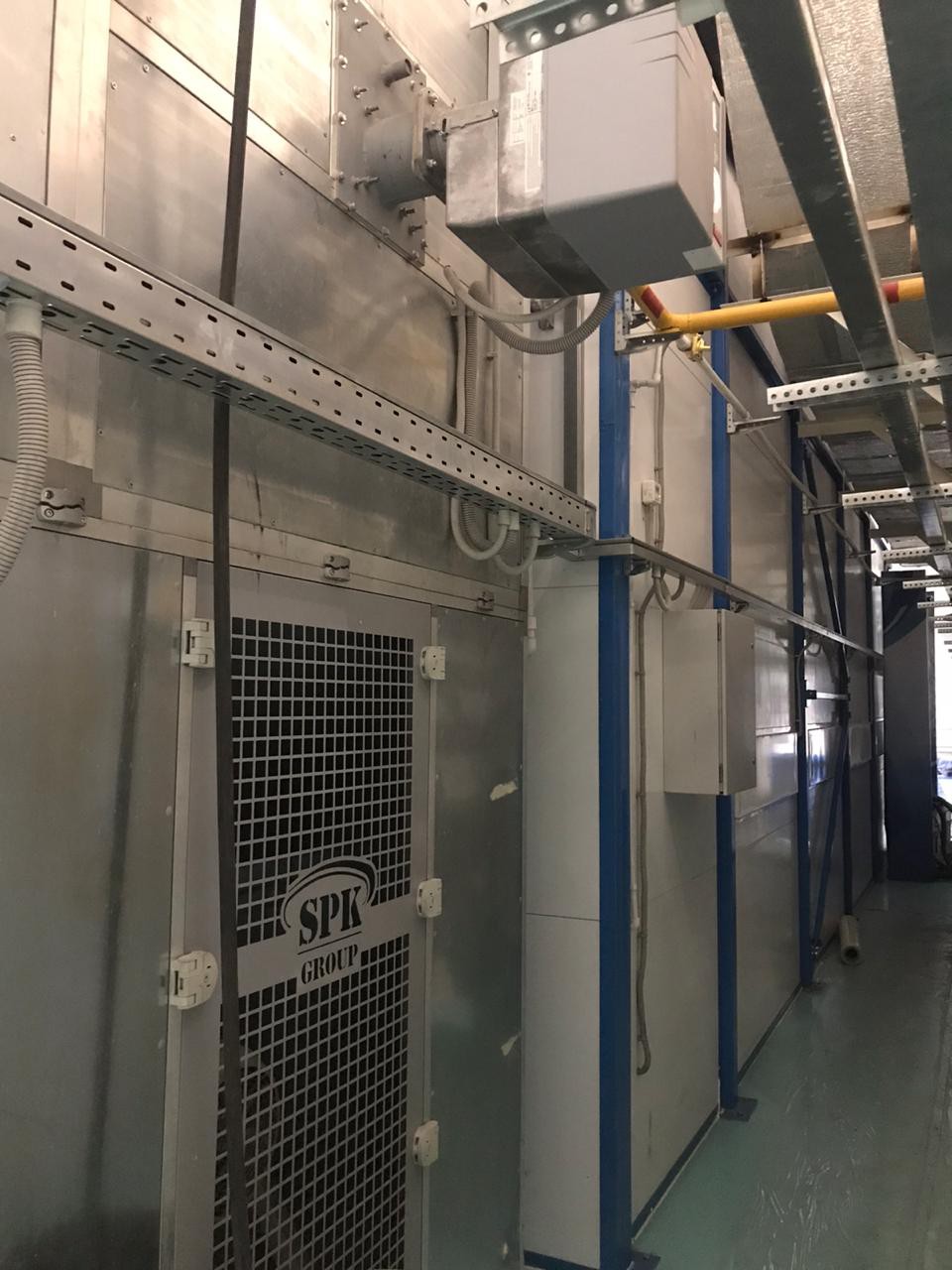

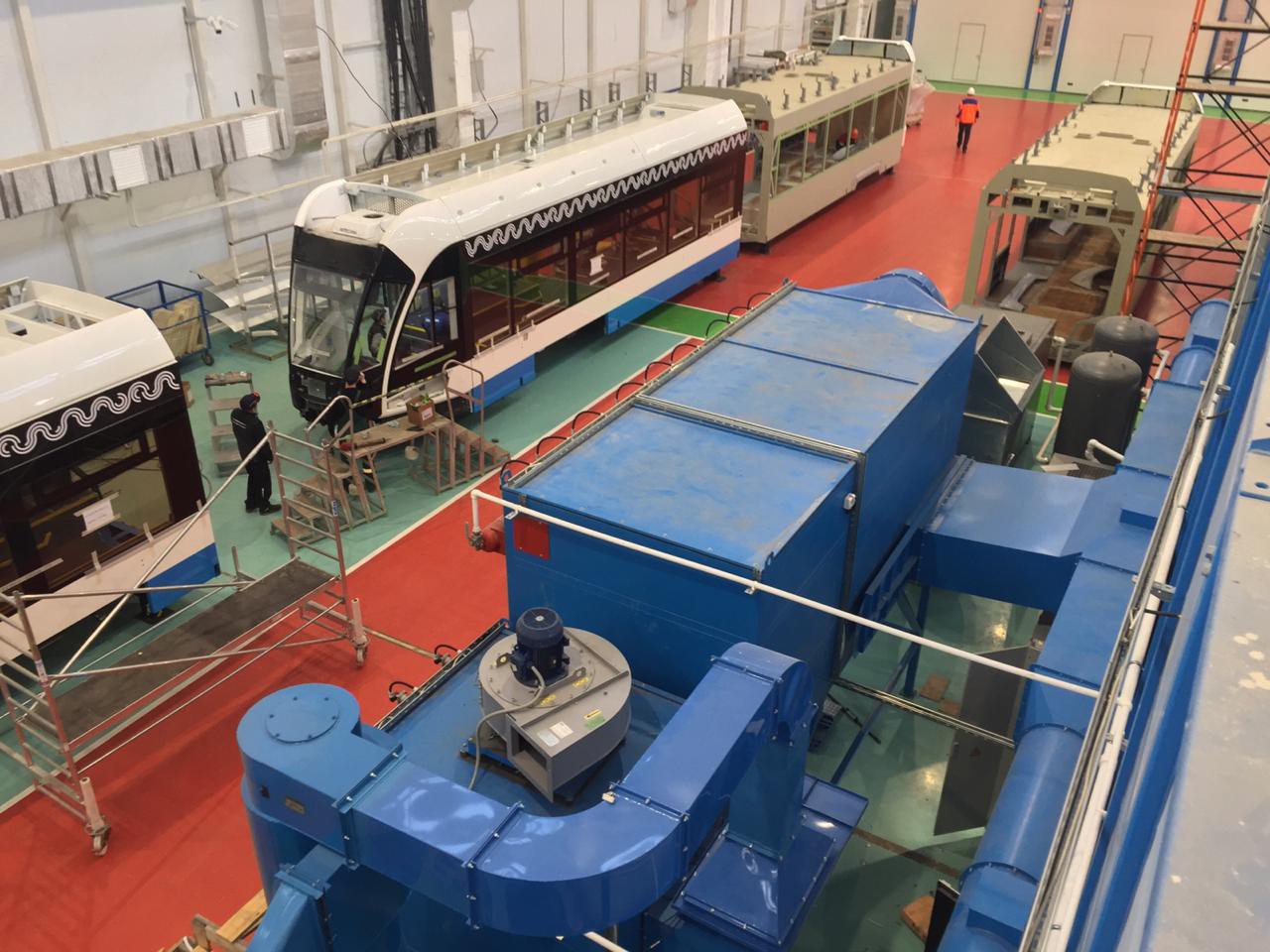

Воздухообмен в данной абразивоструйной камере. Принудительная вытяжная рециркуляционная вентиляция. Торцевой потолочный приток. Вытяжка — в вытяжные колонны, расположенные у задней торцевой стены. Расход воздуха общий равен 50.000 м3 в час.
2 ВФУ(250). Расход воздуха общий — 50.000 куб. м в ч.
Компрессор с расходом воздуха составляет 20 м3 в мин.

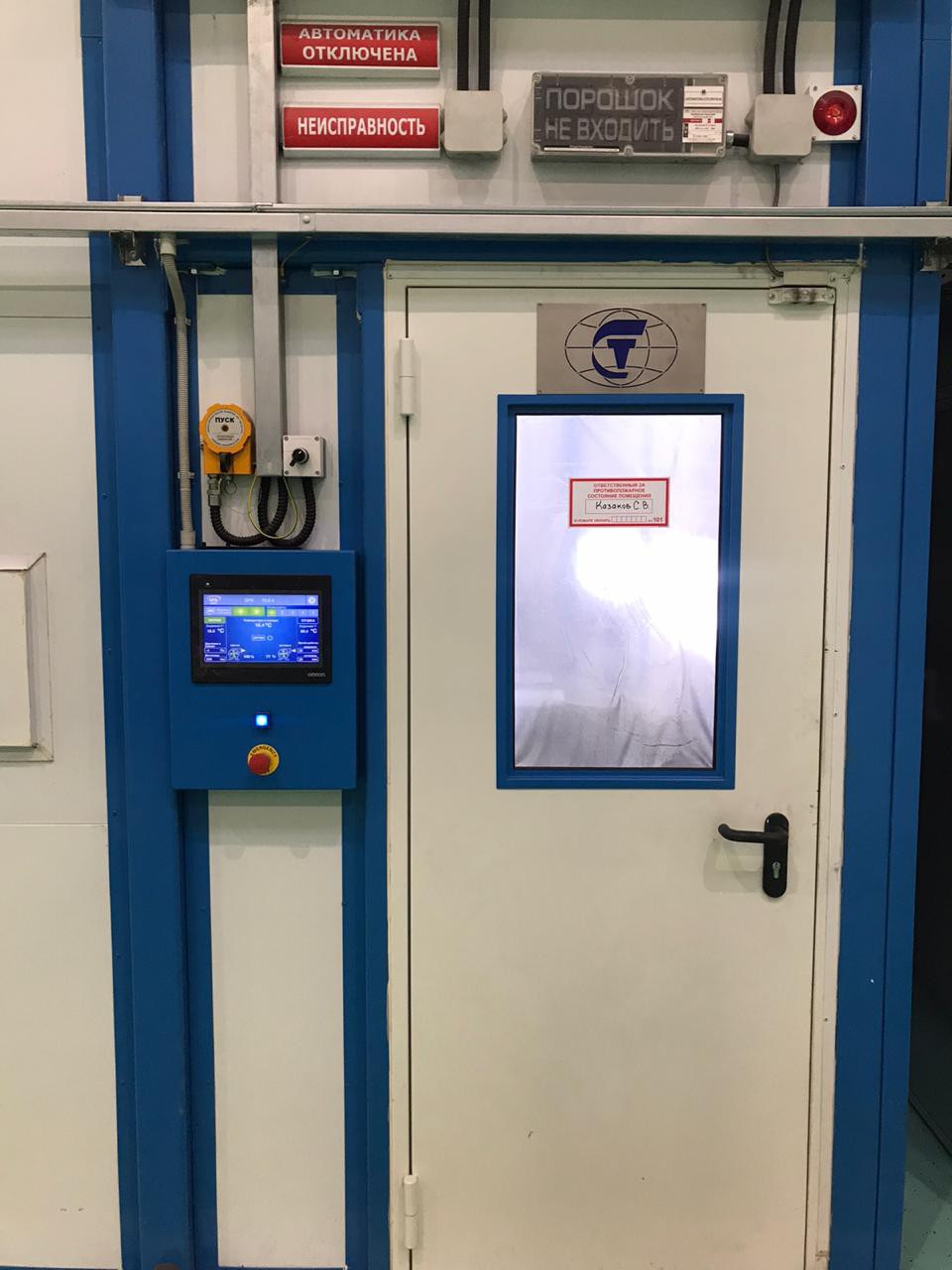

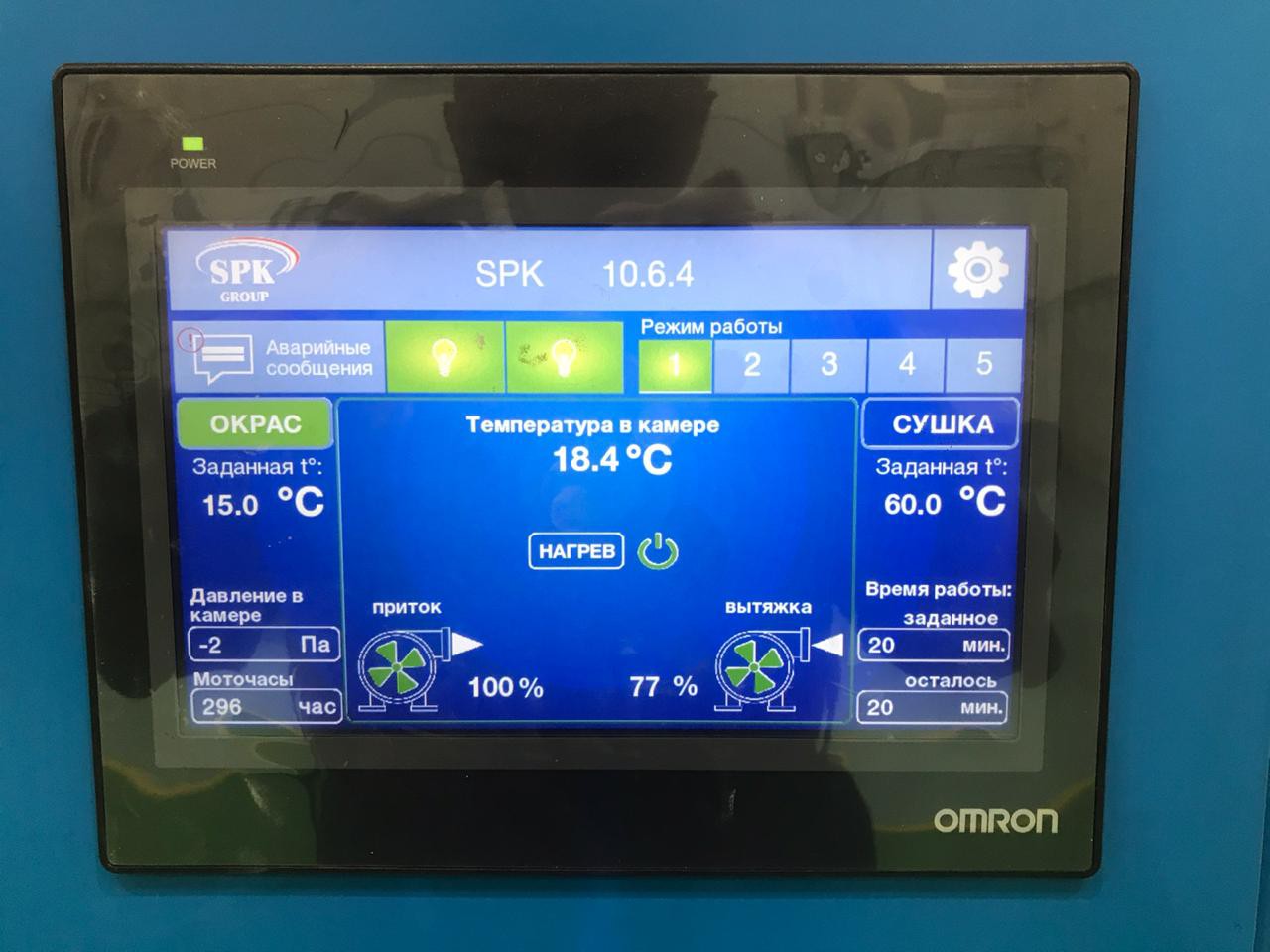

Управление с контроллера, панель сенсорная.
Мощность общая потребляемая электрическая — 71 кВт. Потребление сжатого воздуха общее — 13,7 м3/мин.
 |
 |
 |
 |
 |
 |
 |
 |
 |
|
|
 |

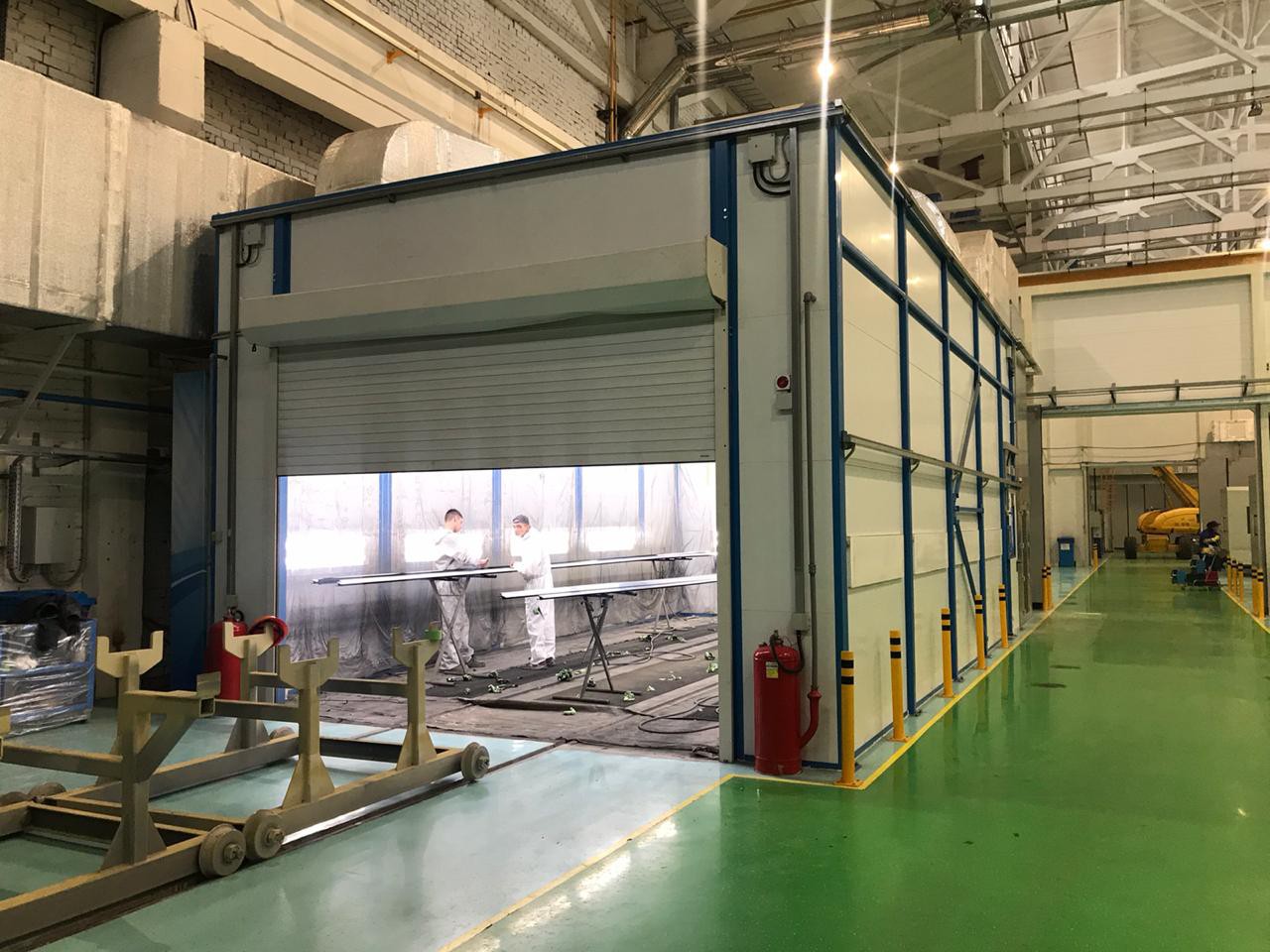

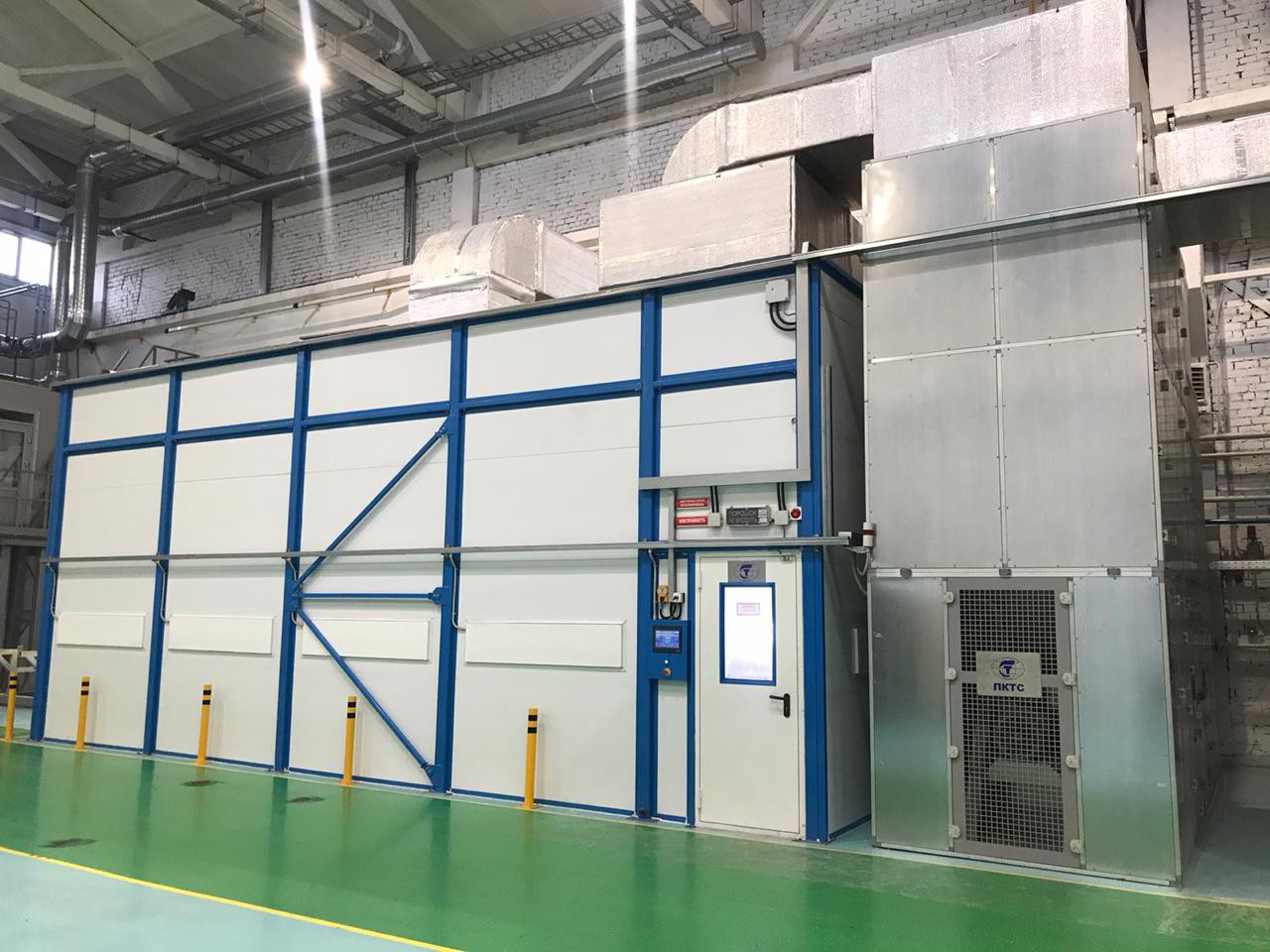

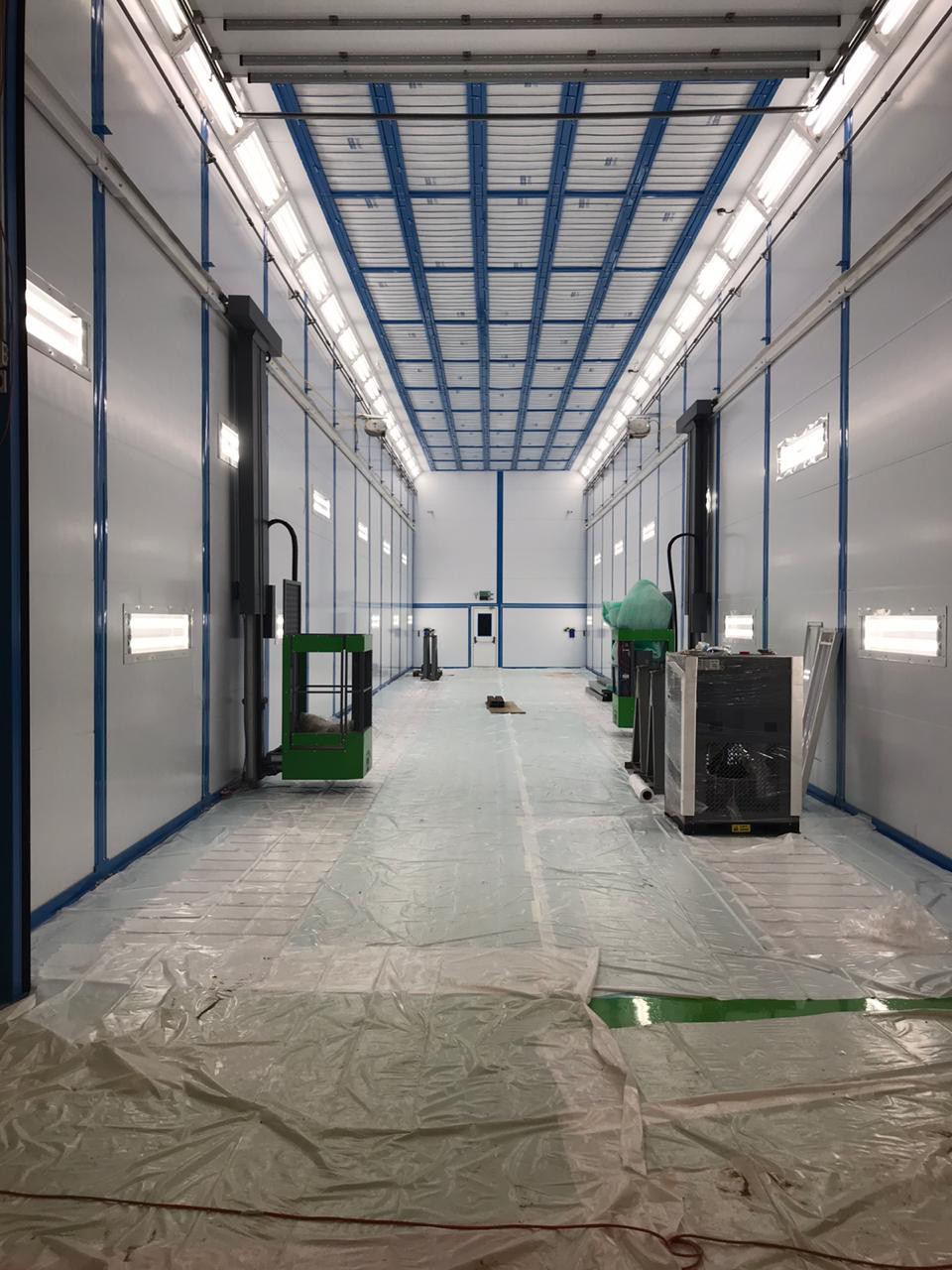

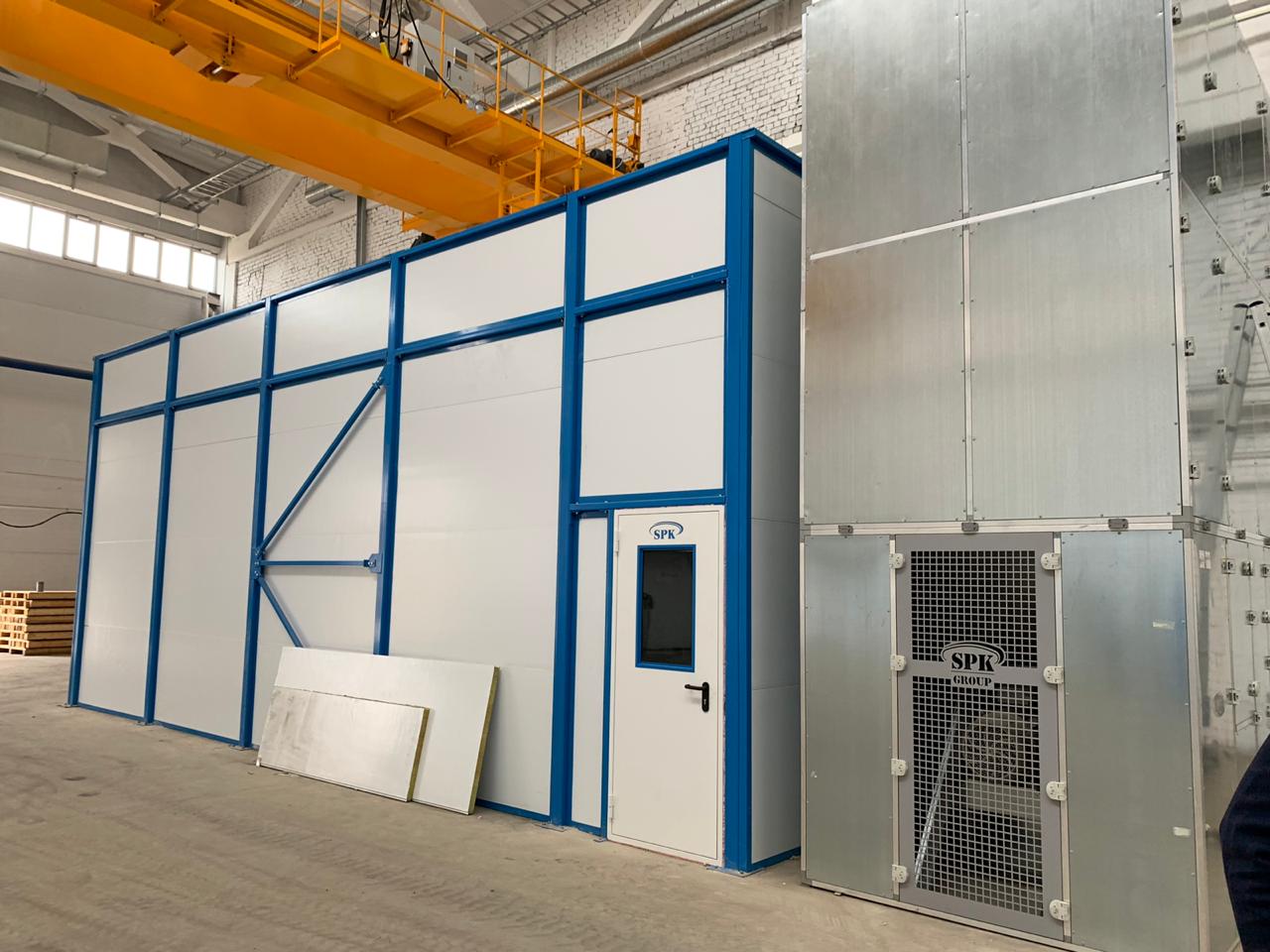

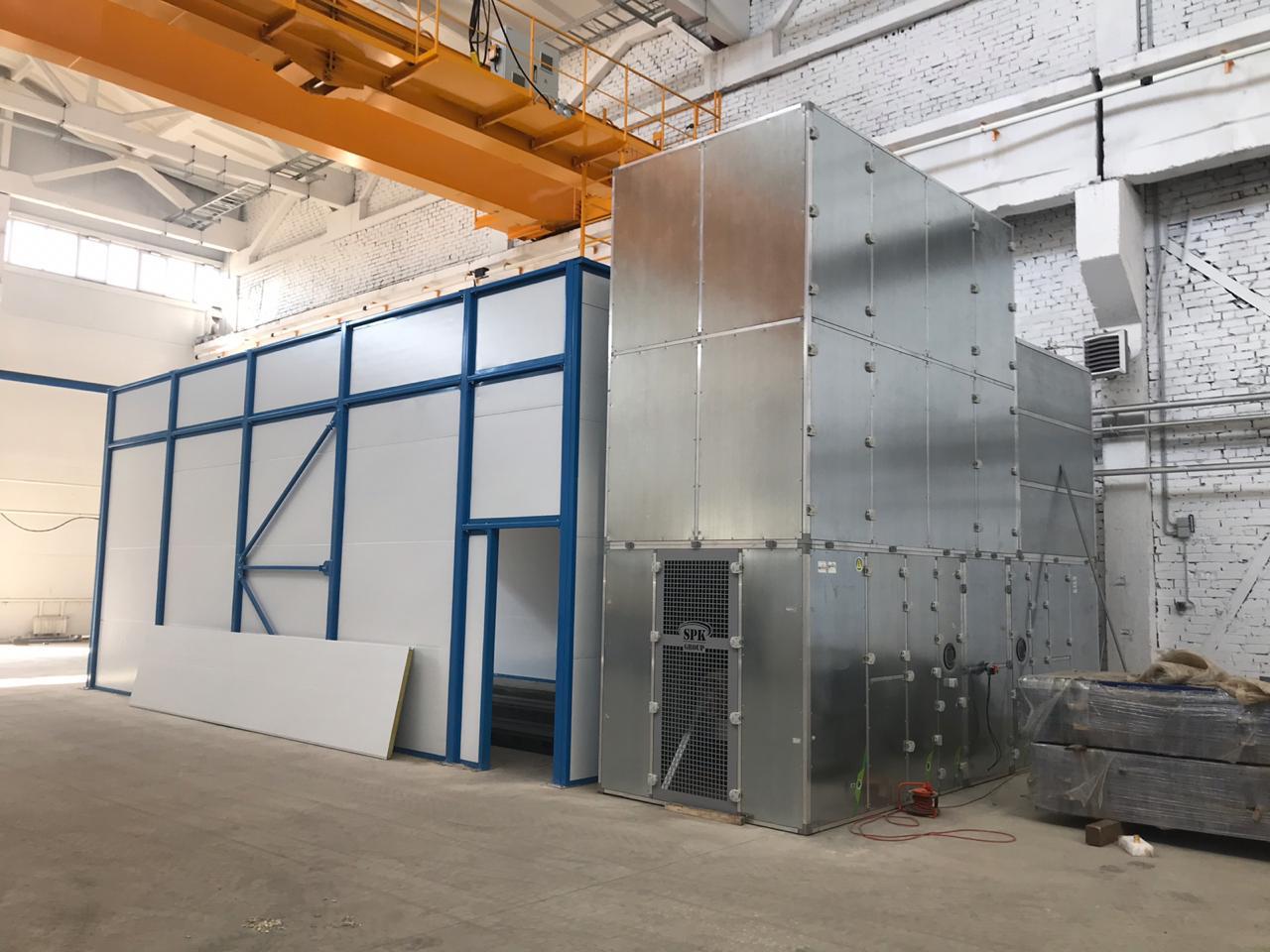

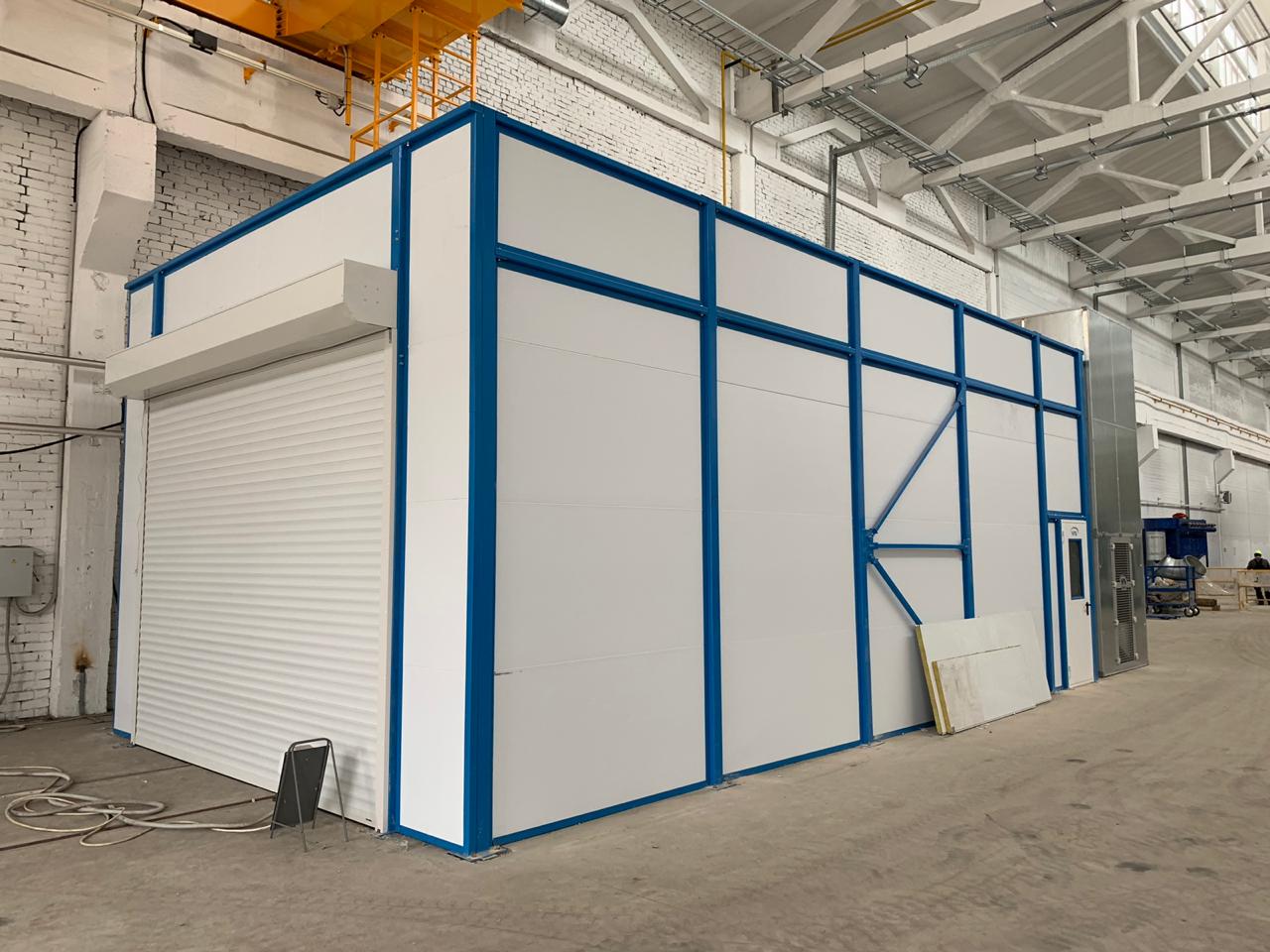

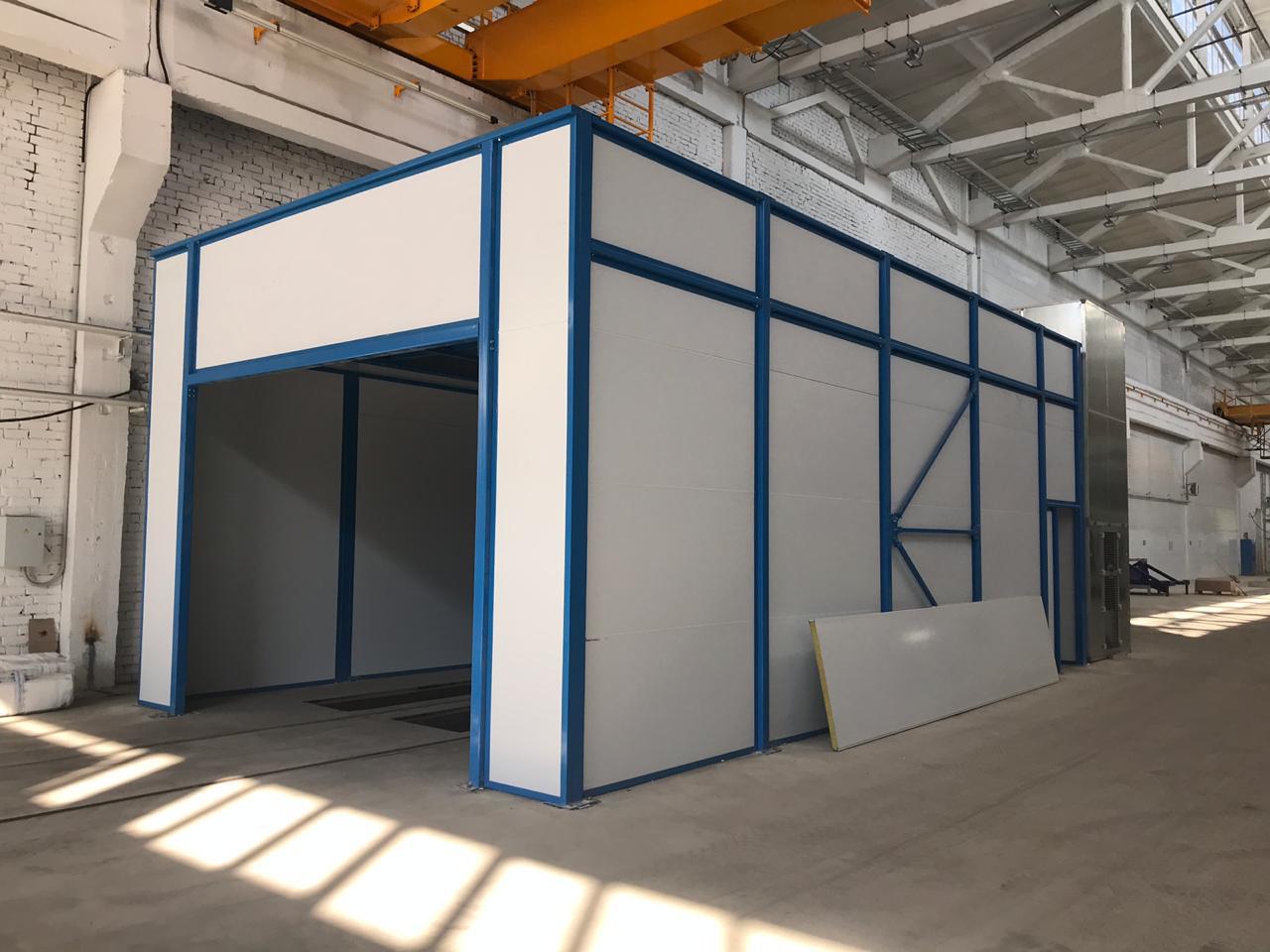

ПОКРАСОЧНАЯ КАМЕРА SPK-10.6.4
 |
 |
 |
 |
 |
 |
ВИДЕО ПРОЕКТА

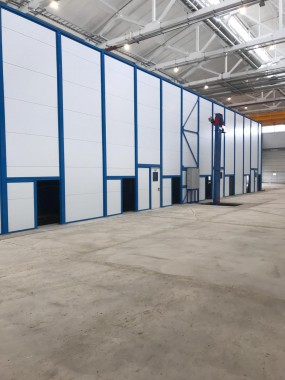

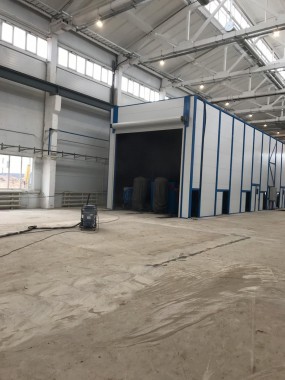

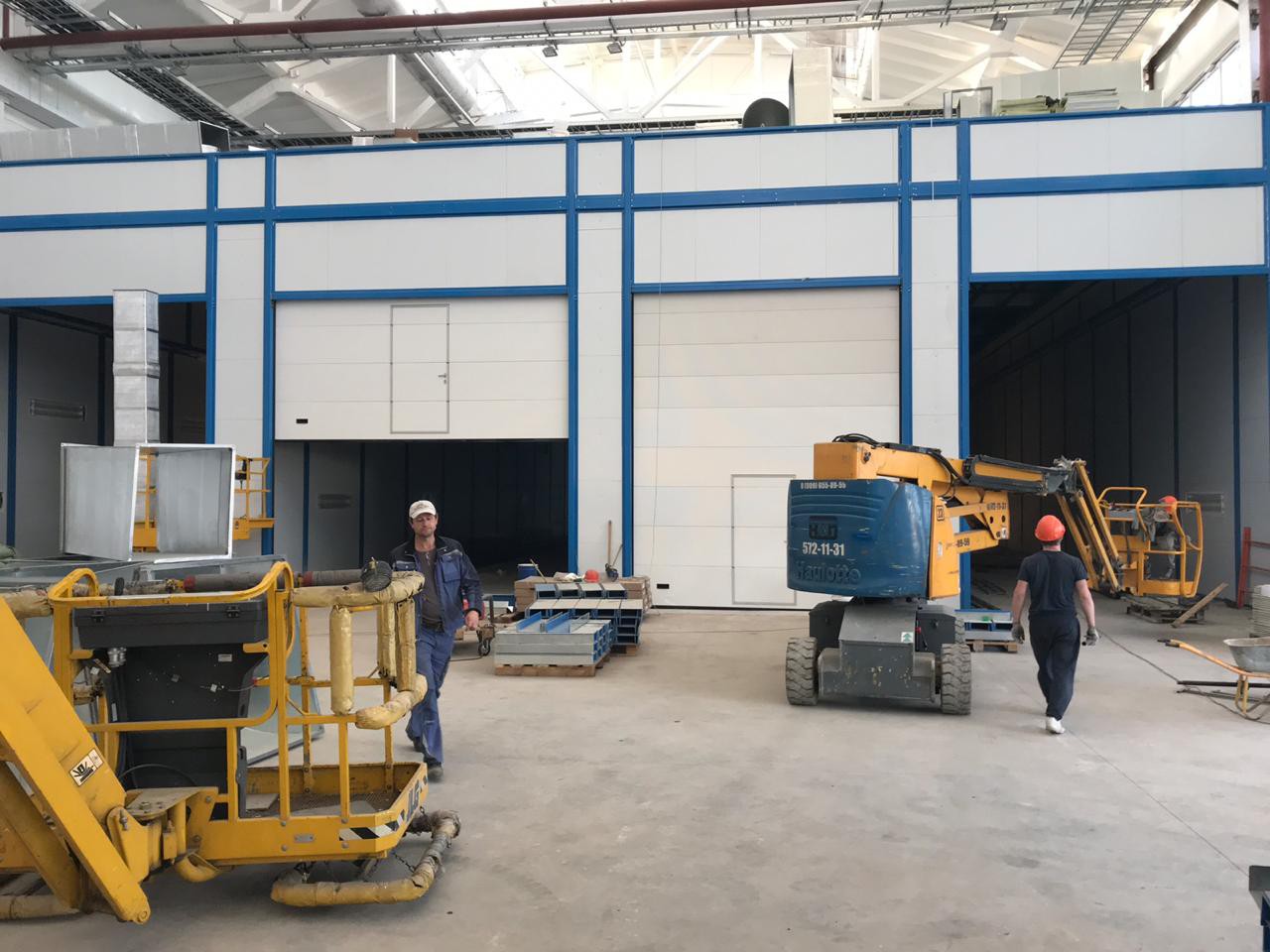

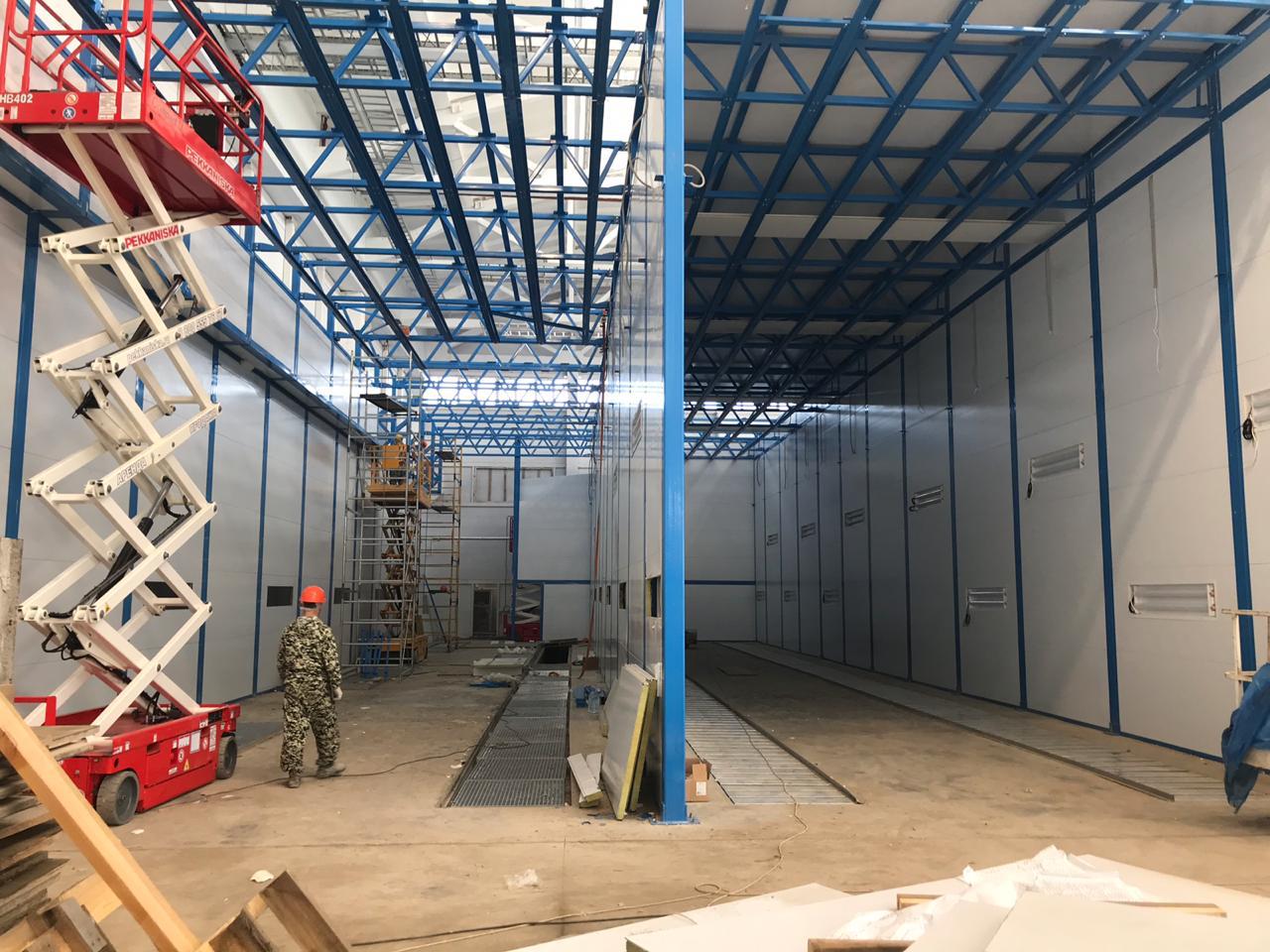

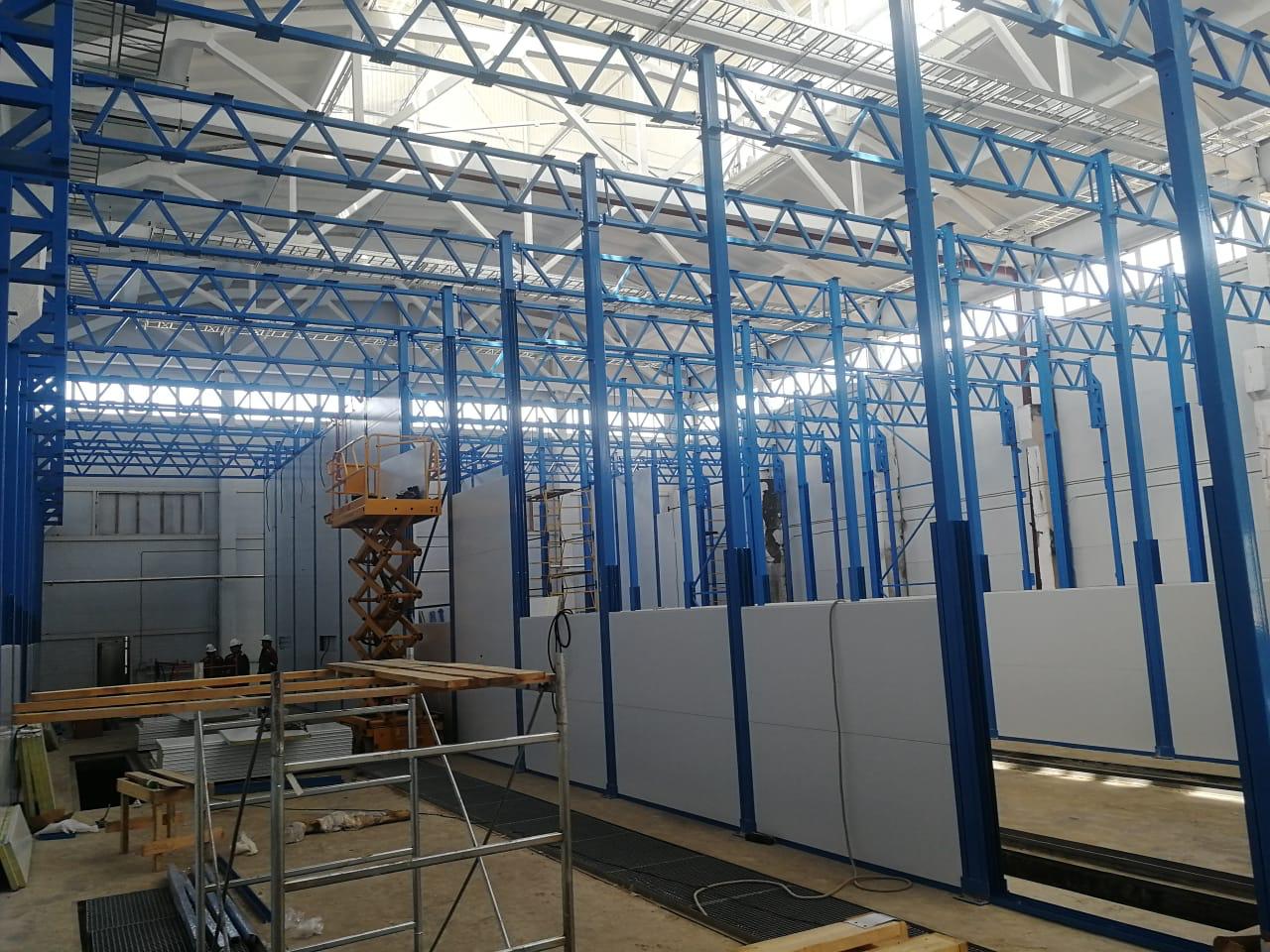

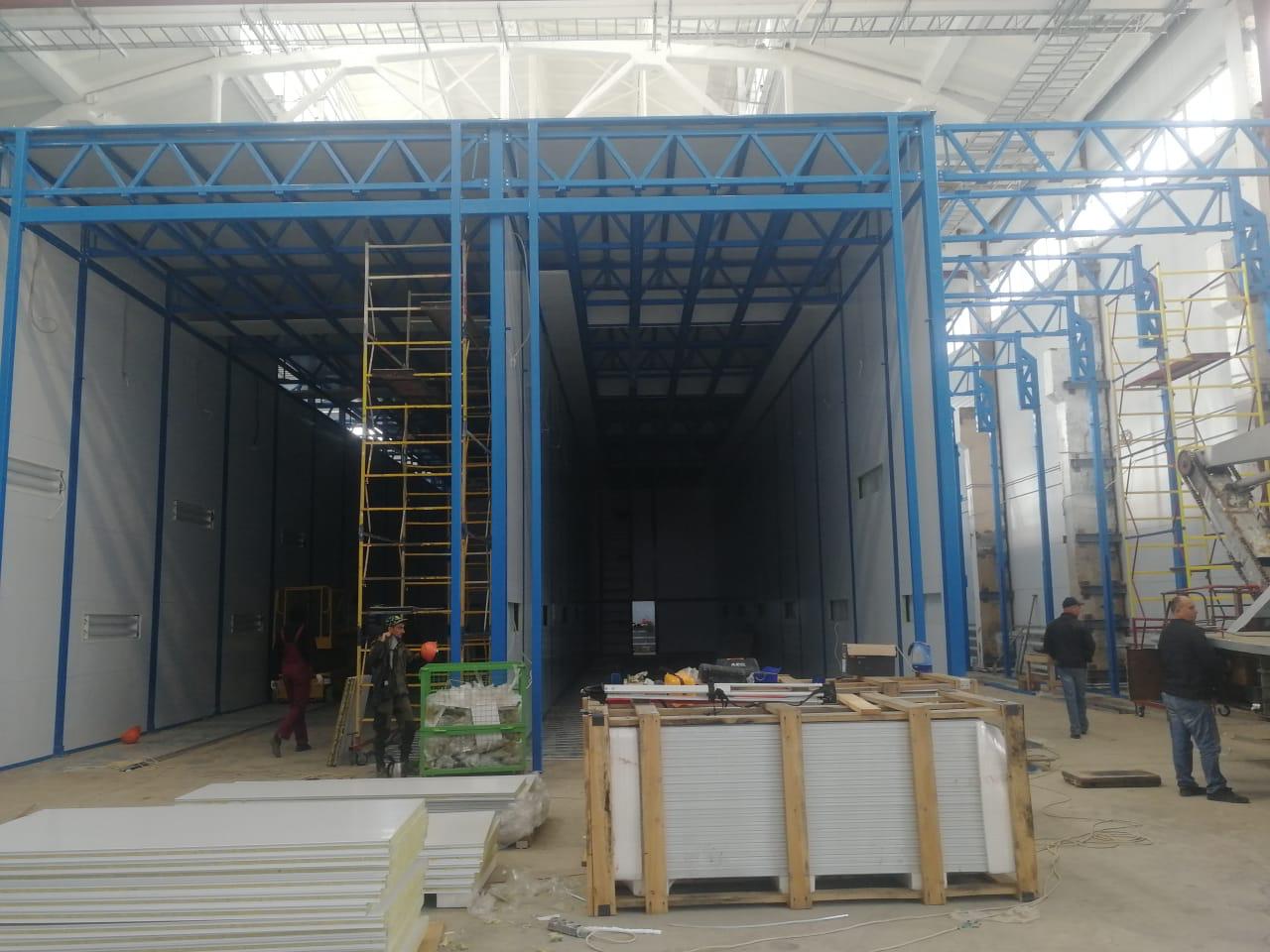

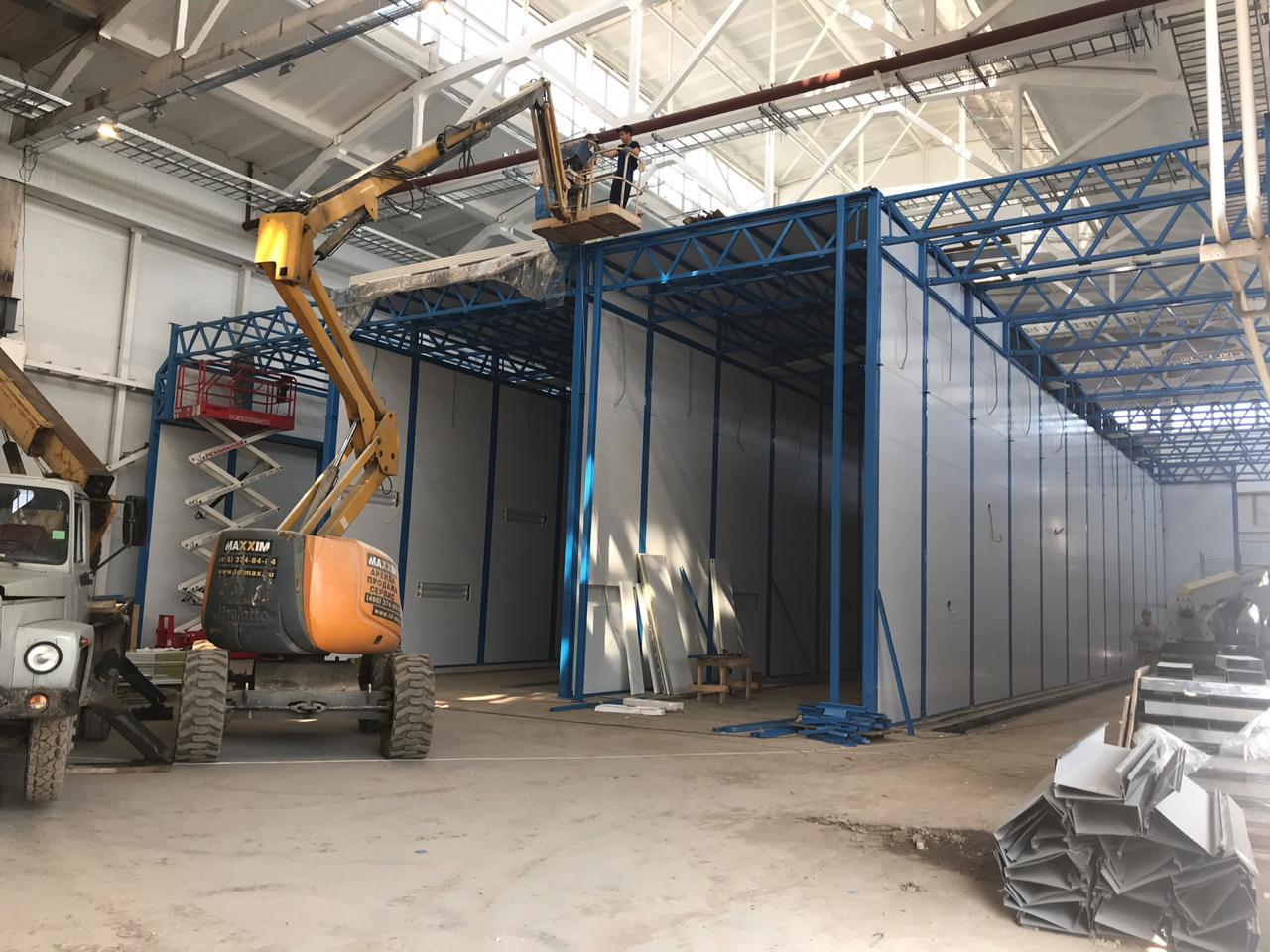

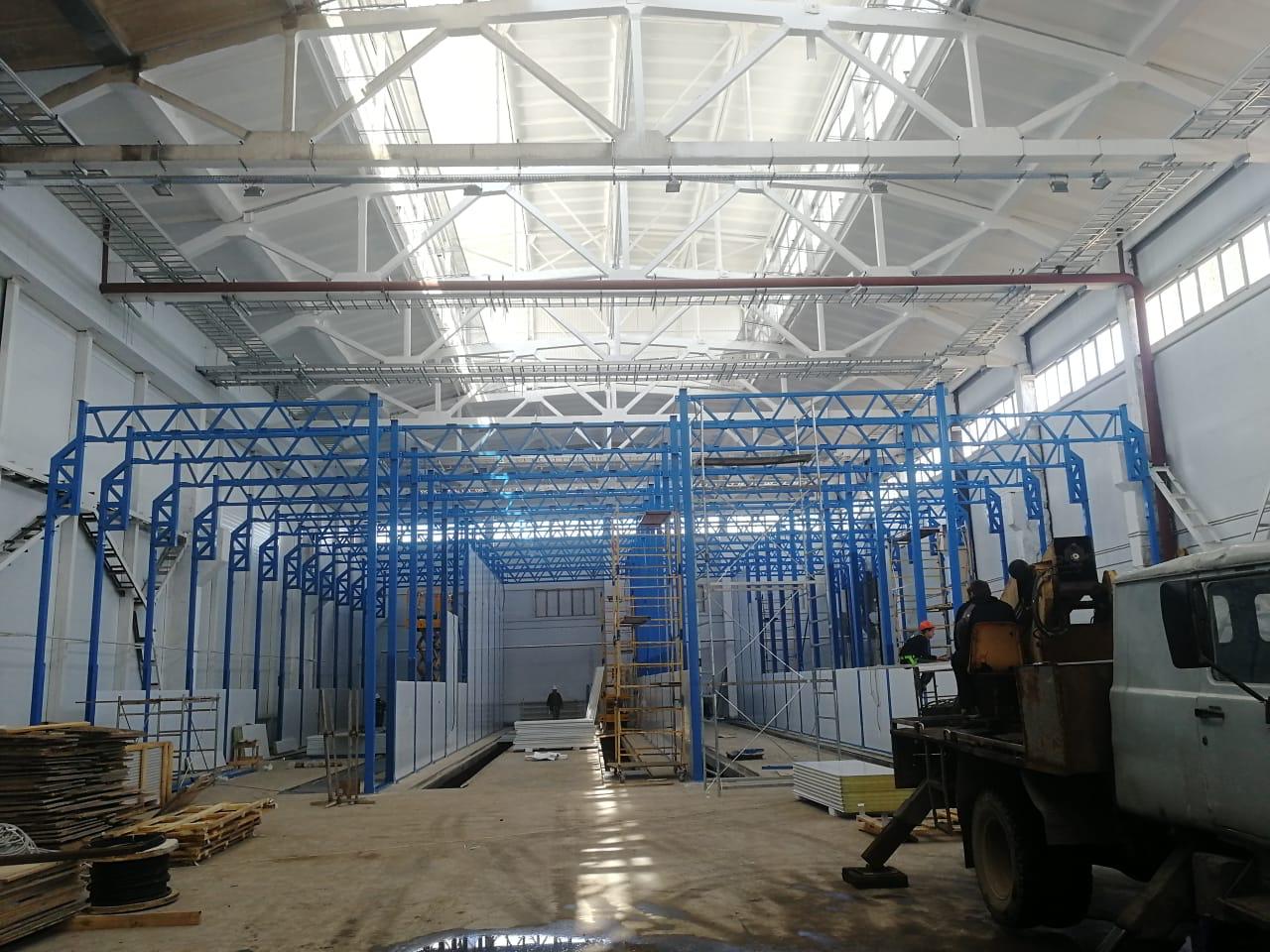

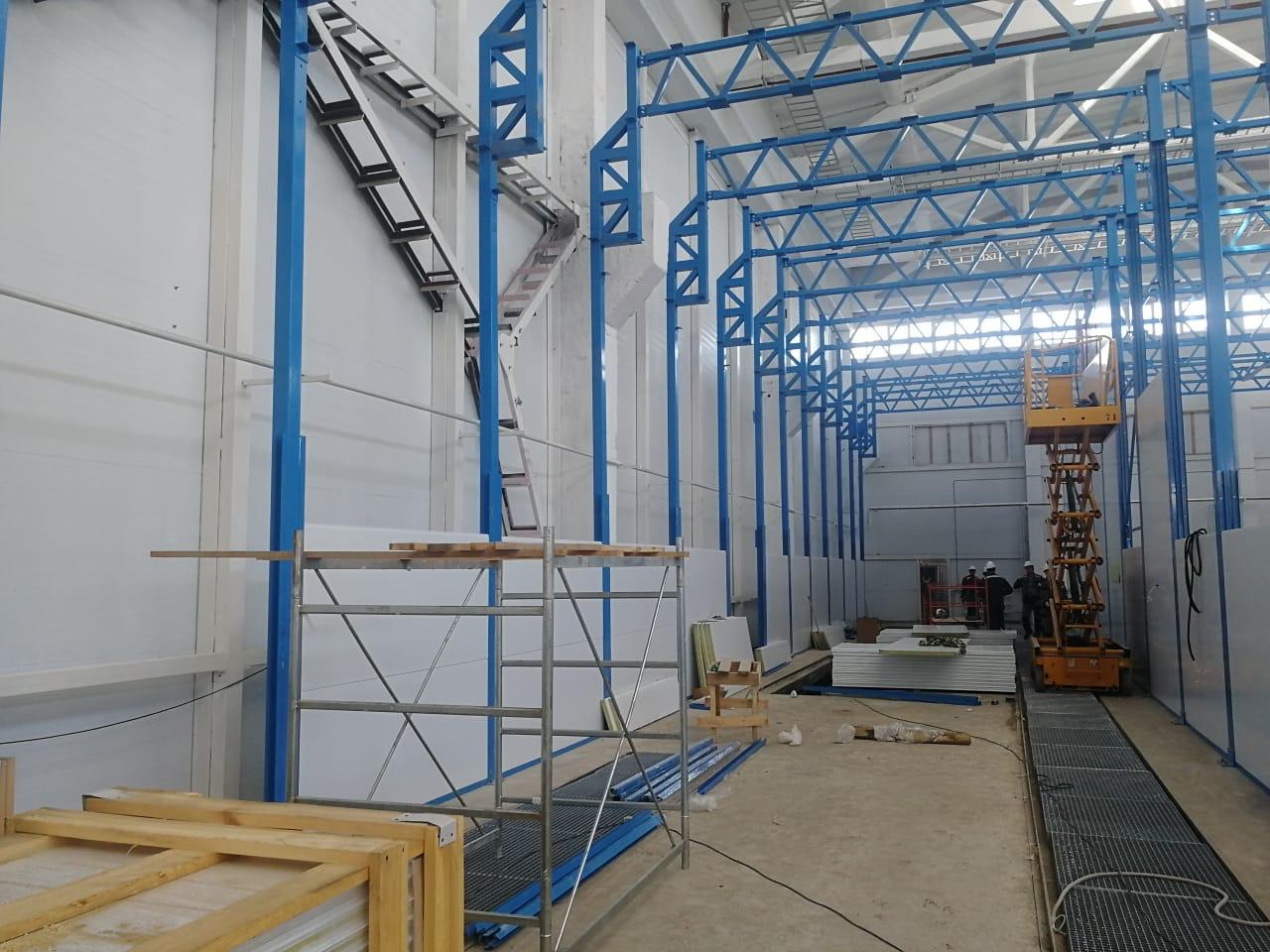

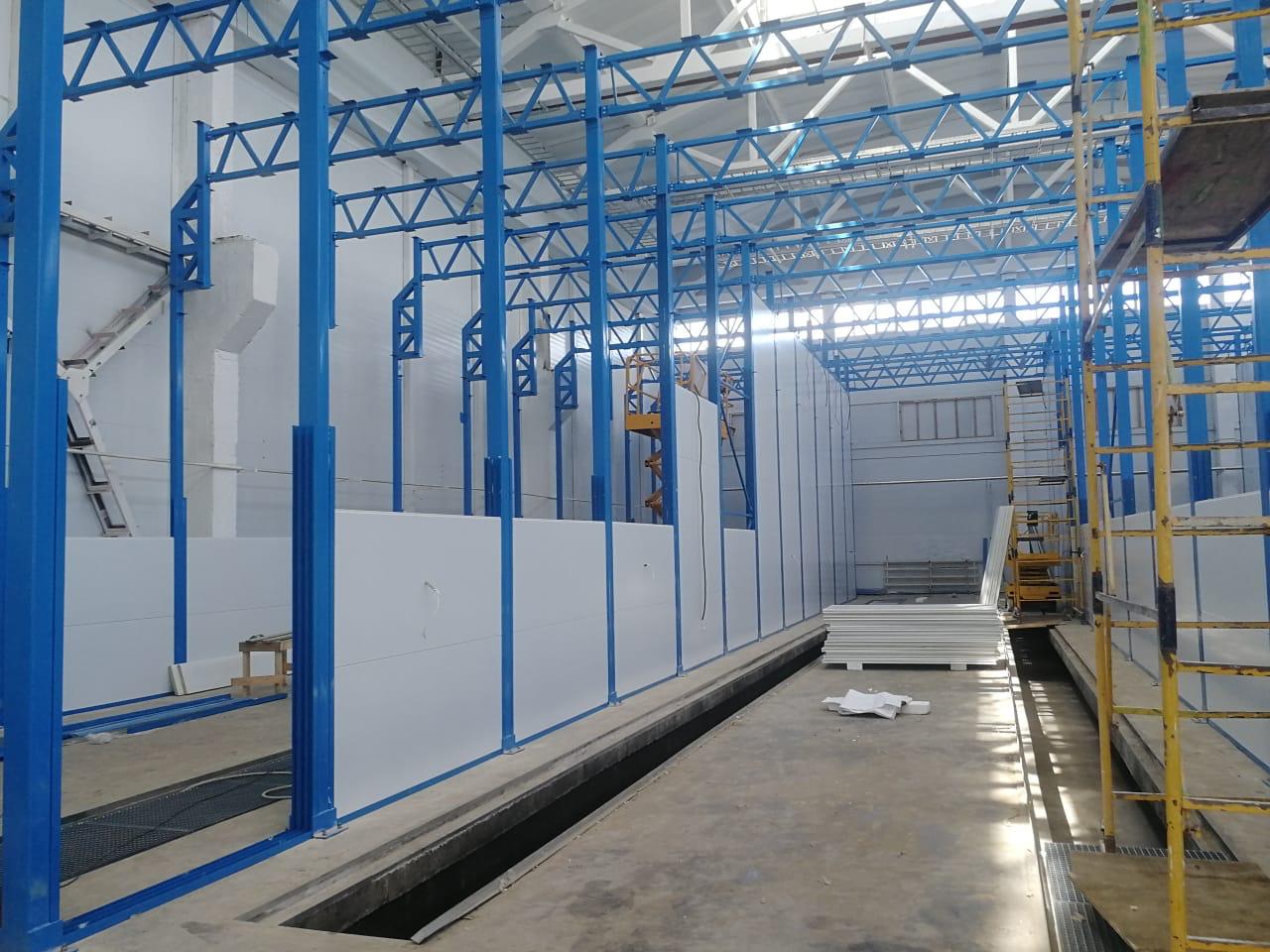

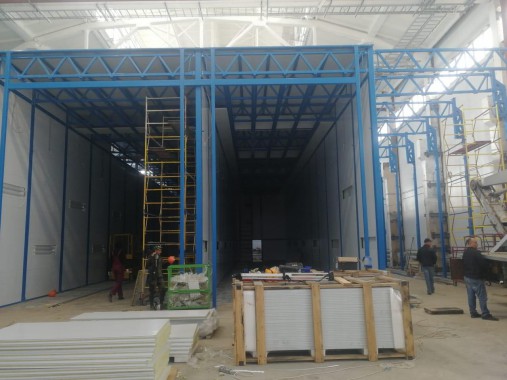

СТРОИТЕЛ 1f40 ЬСТВО КОМПЛЕКСА
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
