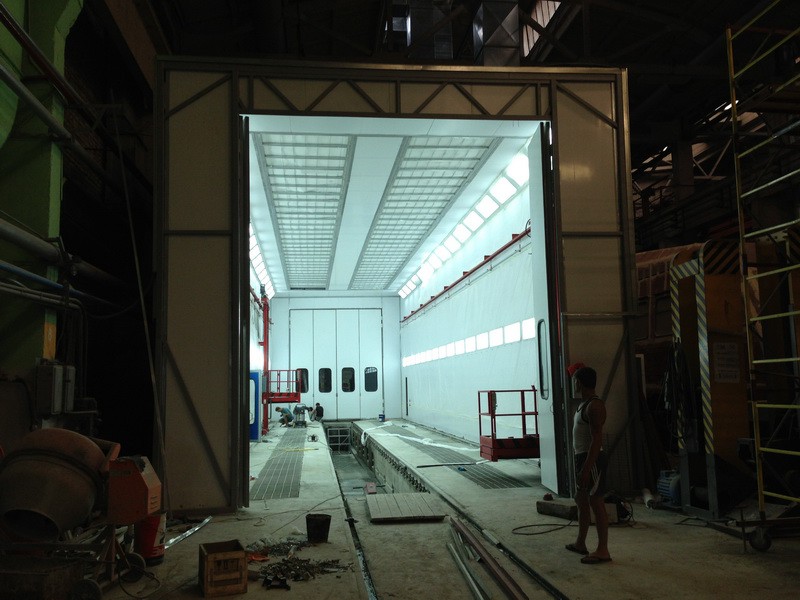

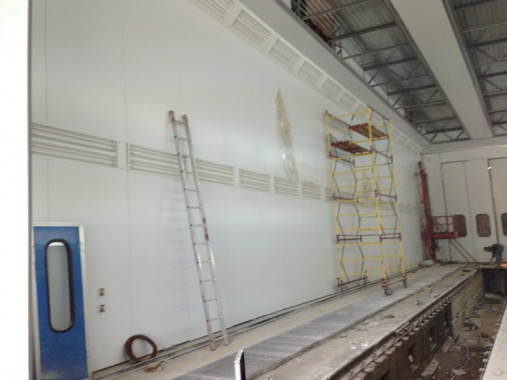

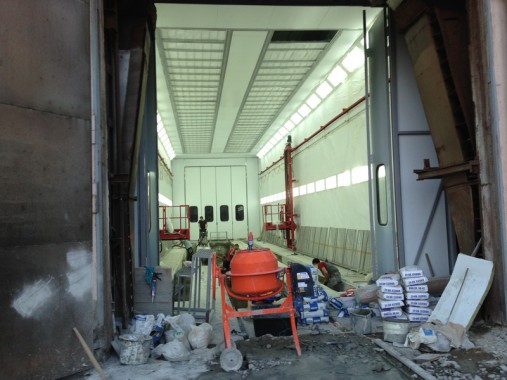

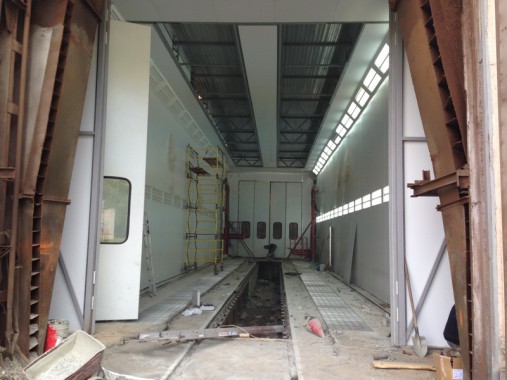

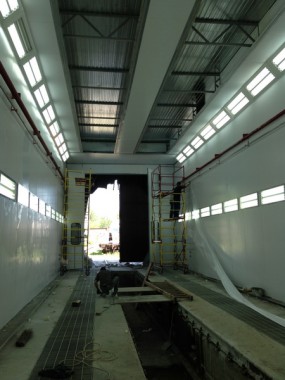

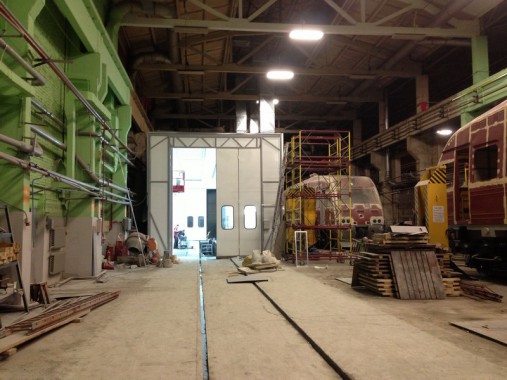

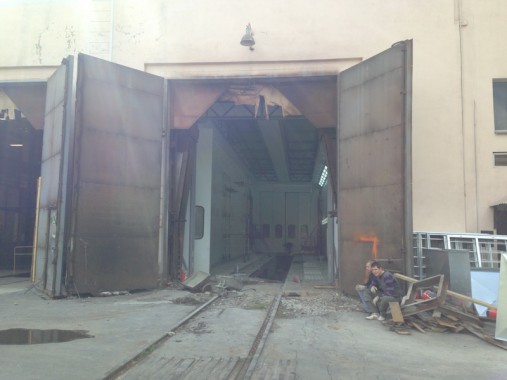

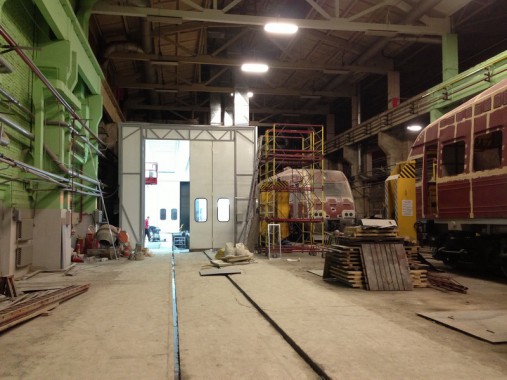

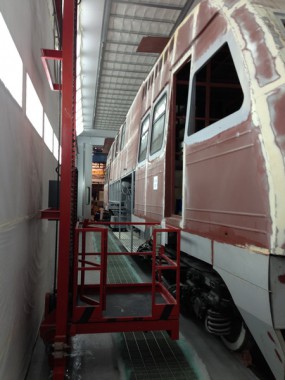

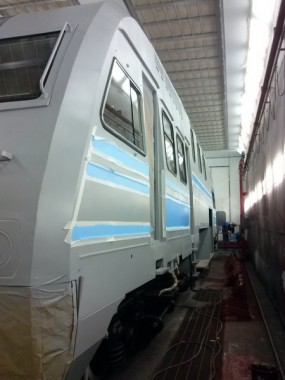

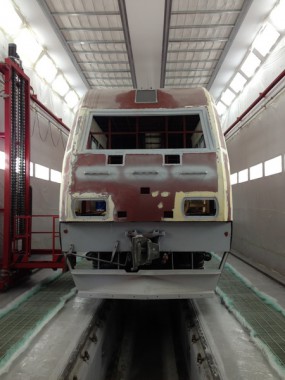

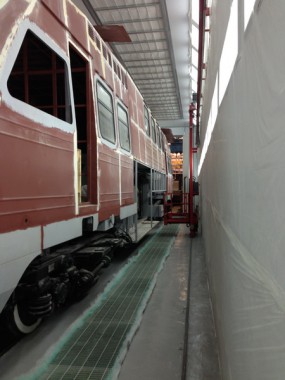

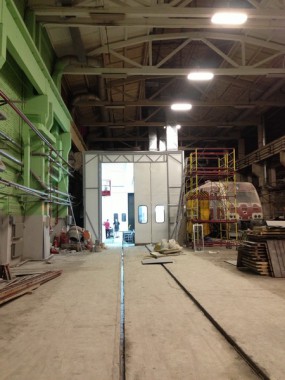

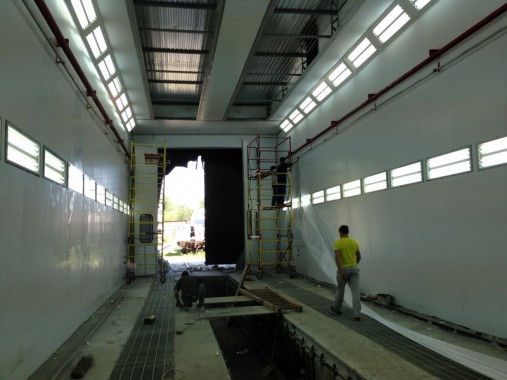

Окрасочно-сушильная камера для электровозов и локомотивов SPK

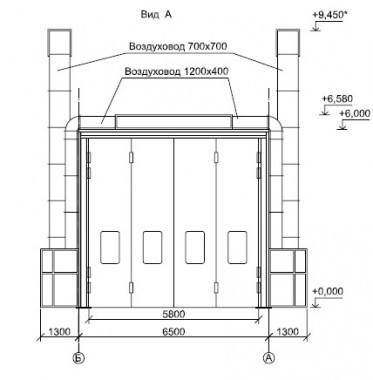

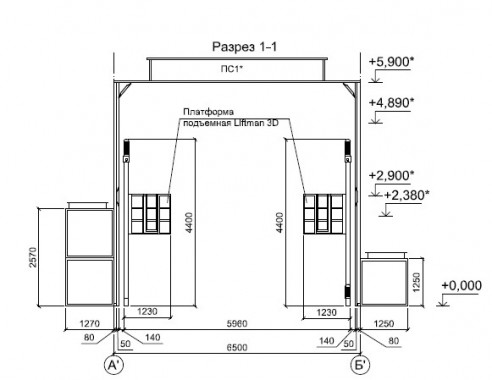

Габариты камеры SPK-31.6.7 | |||
Внешние (mm) | 31144x8750x7600 | ||
Внутренние габариты (mm) | 31000x6500x7000 | ||
Направление воздушного потока | Сверху вниз | ||
Вытяжка | Через канал | ||
Кабина | |||
Конструкция | Прямая | ||
Выполнение из стали | + | ||
Въездные двери | |||
Размеры (Шир.*Выс.) / число | 5000х6000/ 2 | ||
Структура
| рольставни | ||
Размещение | справа | ||
Структура окон | Овальная форма, проложены теплоизоляционной резиной | ||
Крыша | |||
Материал | Пластины стальные и оцинковка | ||
Структура | Прямая | ||
Материал конструкции | Стальная | ||

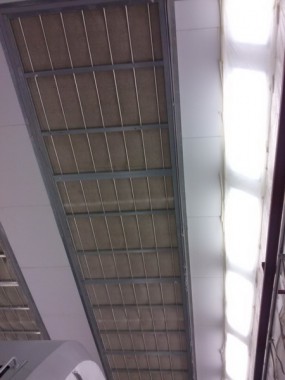

Конструкция потолка с потолочными фильтрами | Каркас произведен из стали D8
| ||
Панели | EPS | ||
Модель потолочных фильтров | SP-600G | ||
Стенные панели (Заполнены теплоизоляционной пеной, с 2-х сторон) | |||
Наполнитель | EPS | ||
Плот-сть заполнения, г/м3 | 160.0 | ||
Толщина панели, мм | 70 | ||
Толщина стальных панелей | 0.5 | ||

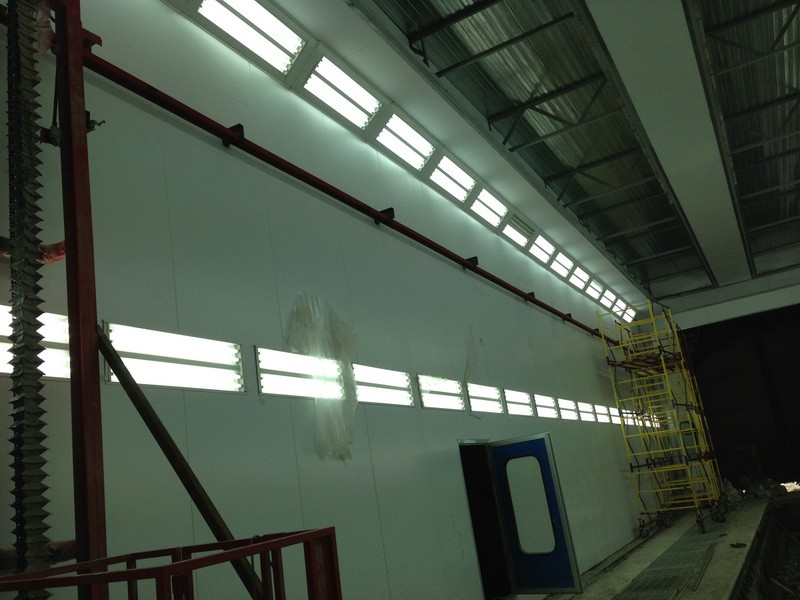

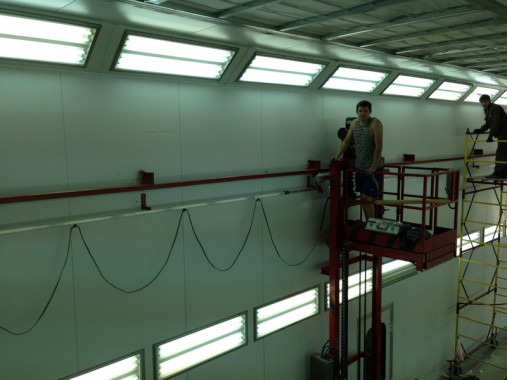

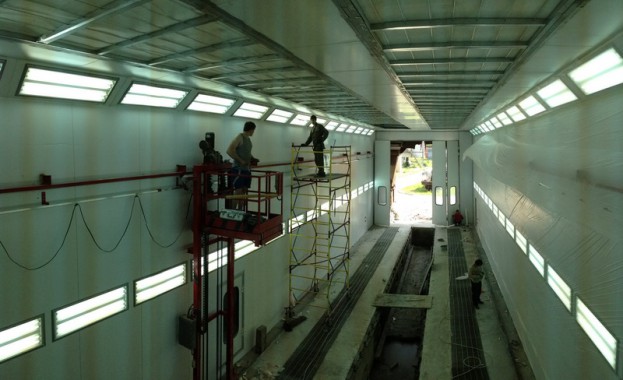

Осветительная система 1000 люкс | |||
Нижний свет | 46 плафонов по 4 лампы | ||
Верхний свет | 38 плафонов по 4 лампы | ||
Каркас | Отсут. | ||
Схема действия выпрямителя | для 2-ух ламп одно действие | ||
Мощ-сть осветительной системы общая, Вт | 12 096 | ||

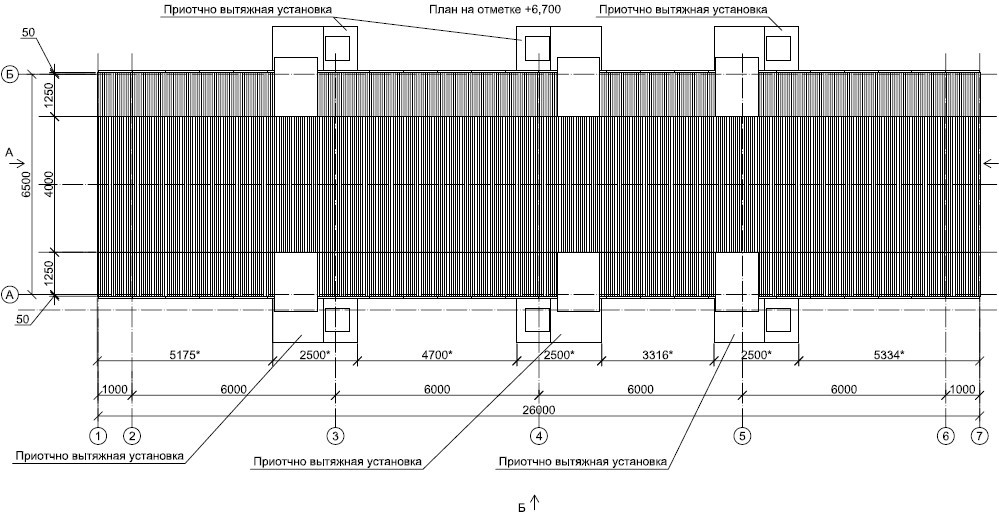

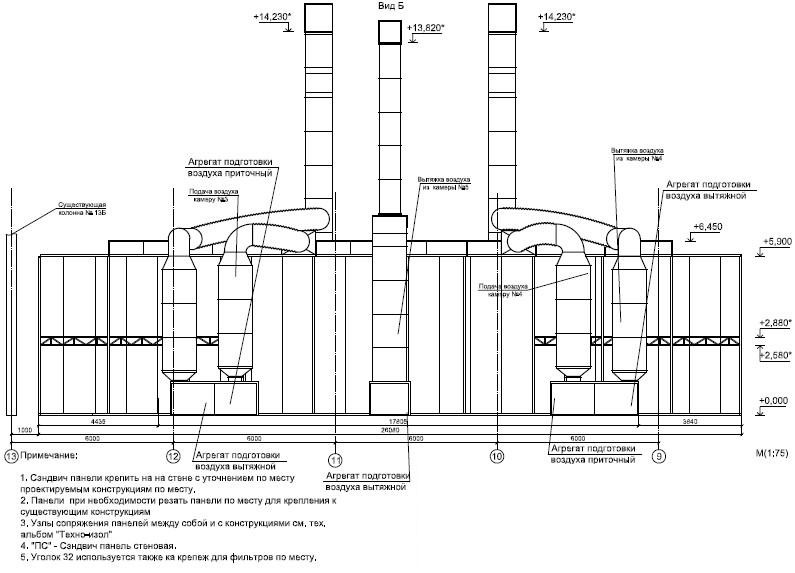

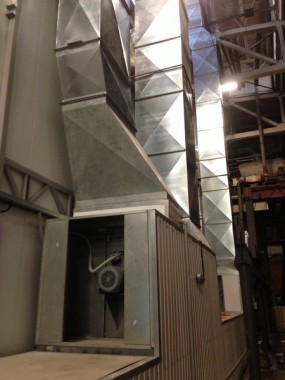

Группы притока/ вытяжки | |||
Конструкция генераторной группы фильтров | Квадратная, материал выполнения - сталь | ||
Расположение генераторов | С 2-ух сторон | ||
Материал каркаса групп | Панели Rock Wool | ||
Воздушные потоки | Регулирование пневматической заслонкой | ||
Число генераторных групп притока + вытяжки | 4+4 | ||
Описание вентилятора притока | |||
Центробежный двойной вентилятор | |||
Модель | Siemens 4.2L | ||
Произв-ность (м³/час) | 170 000 | ||
Давление (Па) | 726 | ||
Характеристики вытяжного вентилятора ( Центробежный двойной вентилятор) | |||
Модель | Siemens-450-H | ||
Произв-ность (в м³/ч) | 169.000 | ||
Давление Па) | 710 | ||
Тепловая система | |||
Число горелок | 4 горелки | ||
Модель | RS, газовая горелка | ||
Структура теплообменника горелки | Мультицикл + антивзрывчатое отверстие | ||
Кол-во теплообменников | 4 | ||
Произв-ность, кВт | 380 | ||
Дымоход | Нет | ||
Фильтрация воздуха в камере | |||
Описание фильтра притока | Основной фильтр имеет карманную форму; Потолочный фильтр | ||
Параметры фильтра группы вытяжки | Угольный, стекловолоконный фильтры | ||

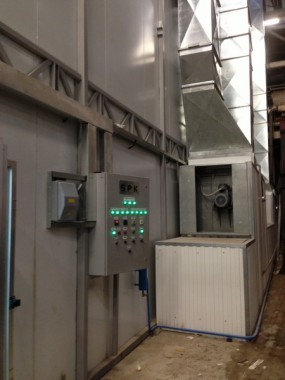

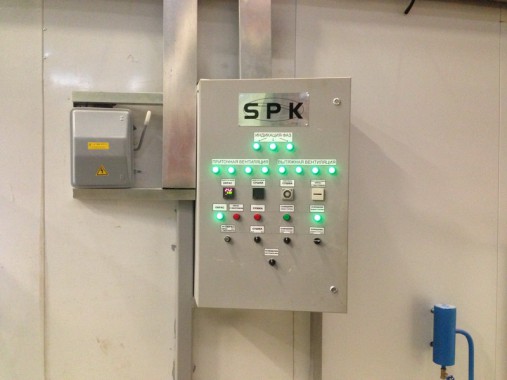

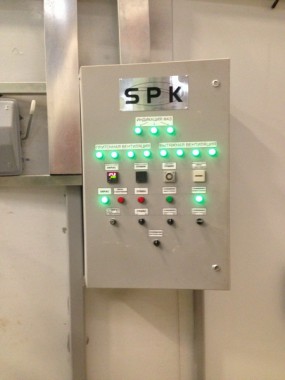

Система контроля SPK | |||
Панель управления включает: | Окрашивание; возрастающее температурное распыление; регулирование периода сушки; сушка Выключатель освещения; термостат; выключатель питания; чрезвычайная остановка; метр часов, индикатор отказа, манометр, Температурный ограничитель; Кнопка для электронной заслонки.
| ||
Способ управления | Реле | ||
Питание камеры | |||
Эл/питание освещения | 220/ 50 (Вольт/ Гц) | ||
Эл/питание | 3х380/ 50 двигателя (Вольт/ Гц) | ||
Общая мощность (кВт) | От 132 | ||
