Размеры:
Внутренние размеры малярной камеры 12000х6000х6000 мм
Внешние размеры 12144х7896х6600 мм
Поток воздуха Нисходящий сверху
Вытяжка Через канал в стене

Основание:
Количество каналов 2 канала
Размер канала 760х10350 мм
Количество решеток 2 ряда (18 шт.)
Материал решеток Оцинкованная сталь.
30х4 мм - пластины
10 мм - скрученные пруты
Макс. нагрузка 500-800 кг/м3

Кабина:
Структура Ровная
Наличие стальной конструкции Да
Стенные панели  Утепленные "сэндвич - панели" толщиной 70 мм, состоящие из двух металл. листов. Материал утеплителя RW - минеральная вата.
Толщина листов 0,426 мм
Плотность заполнения 160 г/м3

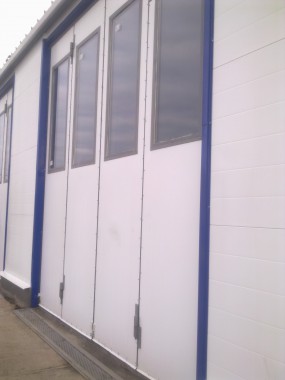

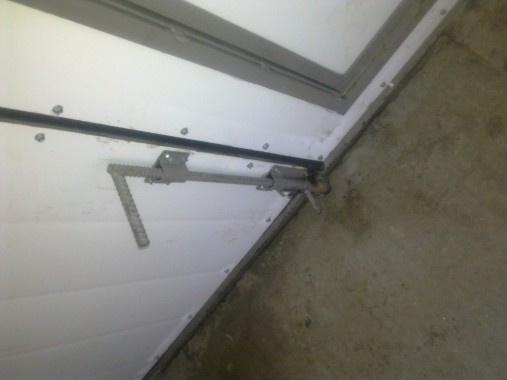

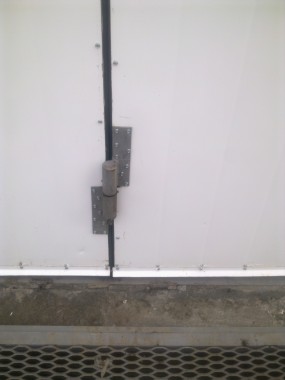

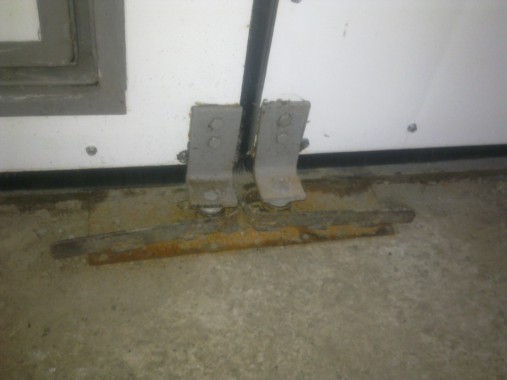

Выездные ворота покрасочной камеры:
Кол-во дверей окрасочной камеры 1 ворота
Размеры дверей 5000х5500 (ШхВ)
Количество створок 5 створок
Структура смотрового окна Герметизировано резиновым уплотнителем

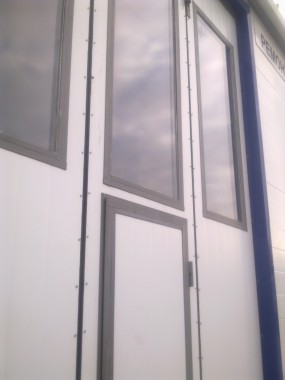

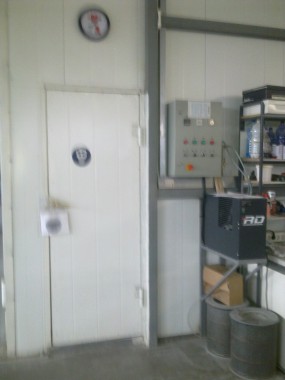

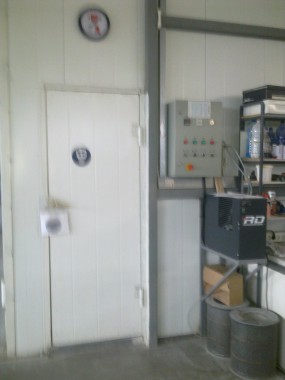

Сервисная дверь окрасочно-сушильной камеры:
Кол-во 1 дверь
Размеры 800х2000 мм
Расположение Справа
Структура смотрового окна Герметизировано резиновым уплотнителем

Крыша малярной камеры: (оцинкованные стальные пластины):
Структура крыши Прямая
Наличие стальной констуркции Да
Конструкция потолка с креплением потолочных фильтров Каркас из стали D8
Внешний вид
Окрашенный
Материал панелей крыши RW - панель
Потолочные фильтры SP-600G

Освещение:
Верхний свет 16 плафонов по 4 лампы = 64 лампы по 36Вт (лампы Philips)
Нижний свет 18 плафонов по 4 лампы = 72 лампы по 36Вт (лампы Philips)
Направление света Вертикальное
Выпрямитель 1 действие для 2 ламп
Каркас крепления светильников Стальной каркас
Общая мощность освещения 4896 Вт
Материал светильников Закаленное стекло. Толщина - 5 мм.

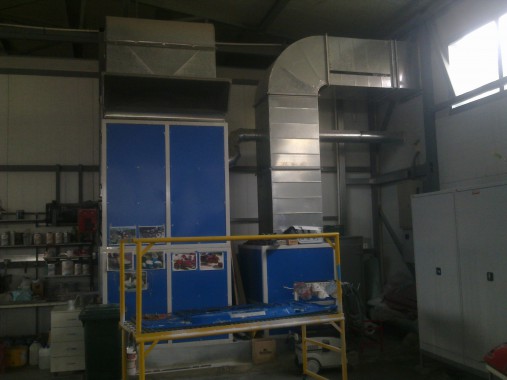

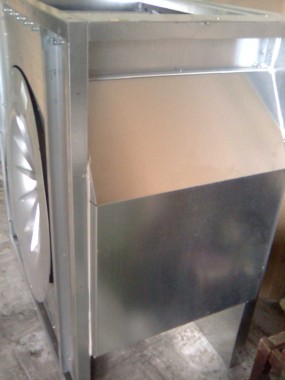

Группы притока и вытяжки:
Положение генераторов Справа
Конструкция генераторной группы Квадратная стальная конструкция
Обшивка групп притока и вытяжки Каркас группы вытяжки выполнен из RW-панелей. Каркас группы притока выполнен из RW-панелей каркас.
Регулировка потоков воздуха Пневматическая
Количество генераторных групп притока 2 группы
Количество генераторных групп вытяжки 2 группы
Направление потока воздуха притока Через главный воздуховод
Направление потока воздуха вытяжки Через главный задний воздуховод
Модель вентилятора притока Центробежный вентилятор двойного действия
YDW 4.5S
2х5,5 кВт
Производительность: 62000 м3
Модель вытяжного вентилятора Центробежный вентилятор двойного действия
TAE-630-H
7,5 кВт
Производительность 42000 м3
Управление притоком воздуха
Управление вытяжным потоком воздуха Оборудован ручной заслонкой
Воздуховод для забора
Воздуховод для выброса 4 прямых канала
800х800х1000 мм
1-коленный канал 90о
1-коленный канал 30о

Подогрев воздуха:
Способ отопления Дизельная горелка
Топливный генератор 2 шт.
Горелка RG5S; одноступенчатая
Тепловая мощность 260000 кКал/ч
Теплообменник Многотактовый: антивзрывные отверстия
Топливный генератор 325 кВт/ч
Выхлопная труба 4
Материал выхлопной трубы Оцинкованная сталь

Фильтрация:
Фильтр притока Основной фильтр карманной формы
потолочный фильтр
Фильтр вытяжки Стекловолоконный фильтр
угольный фильтр

Система контроля:
Способ управления Реле
Запуск генератора притока Да
Запуск генератора вытяжки Да
Панель управления Окрашивание, выключатель освещения, выключатель питания, аварийная остановка, таймер и контроллер температуры в кабине, индикатор и контроллеры режимов работ

Питание:
Питание двигателя 3х380 вольт, 50 Гц
Питание освещения 220 вольт, 50 Гц
Общая мощность 44 кВт
