Покрасочно-сушильная камера с раскрывающейся крышей SPK-T 6.6.7

ОПИСАНИЕ ПРОЕКТА

Описание покрасочно-сушильной камеры.

Габариты камеры внутренние: 6 000 х 6 000 х 6 500 мм. Исполнение тупиковое. Габариты внешние: 8 100 х 7 500 х 7 800 мм.

Предназначение камеры – подготовка к окраске шаровых кранов разных типоразмеров, а также нанесение на них антикоррозийных покрытий, а также их сушка.

Максимальные размеры изделий для работы в камере: 5 000 х 3 600 х 3 200 мм, а вес достигает 35 т. Площадь окрашиваемой поверхности – до 25 м2.

Двери для персонала размещены на боковой стене. Кабина камеры состоит из металлокаркаса и панелей толщиной 100 мм.

В покрасочно-сушильной камере работает принудительная приточно-вытяжная вентиляция с подогревом. Приток воздуха осуществляется с потолка, вытяжка – в пол.

Производительность вентиляции общая составляет 40 000 м3/ час. Кратность воздухообмена составляет 170 крат/ч.

460 кВт – тепловая мощность теплообменника.

Освещение в кабине камеры обеспечивается 16 светодиодными светильниками.

Фильтрация. Очистку воздуха обеспечивают предварительные, потолочные, а также краскоулавливающие фильтры.

Устанавливается порошковая автоматическая система пожаротушения.

Особенность данной покрасочно-сушильной камеры состоит в ее раскрывающейся крыше. Размеры ее – 4 500 х 1 200 мм. Оснащена электромеханическим приводом перемещения.

Устанавливаются 2 площадки для маляров. Габариты площадки – 5 000 х 800 мм.

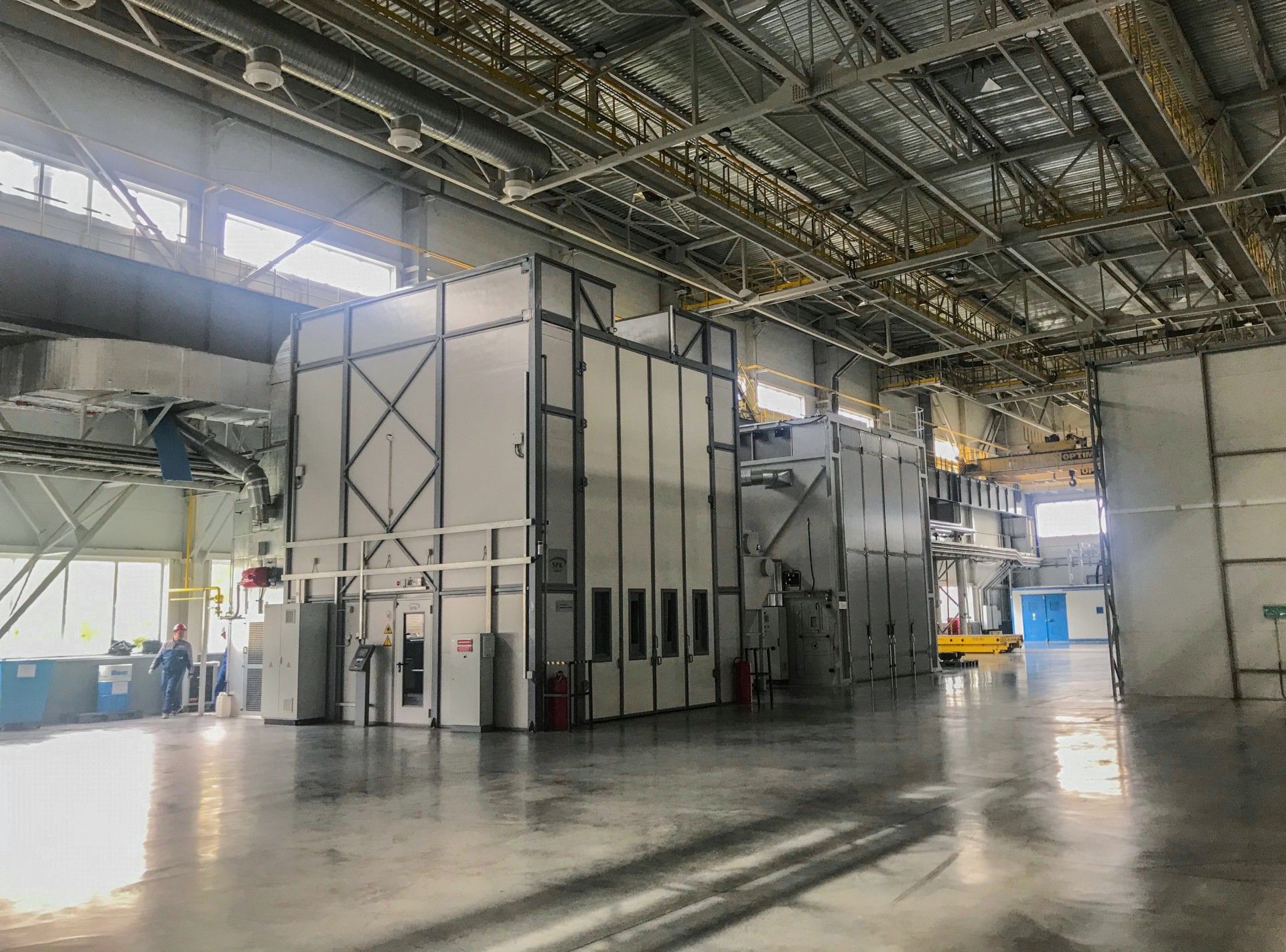

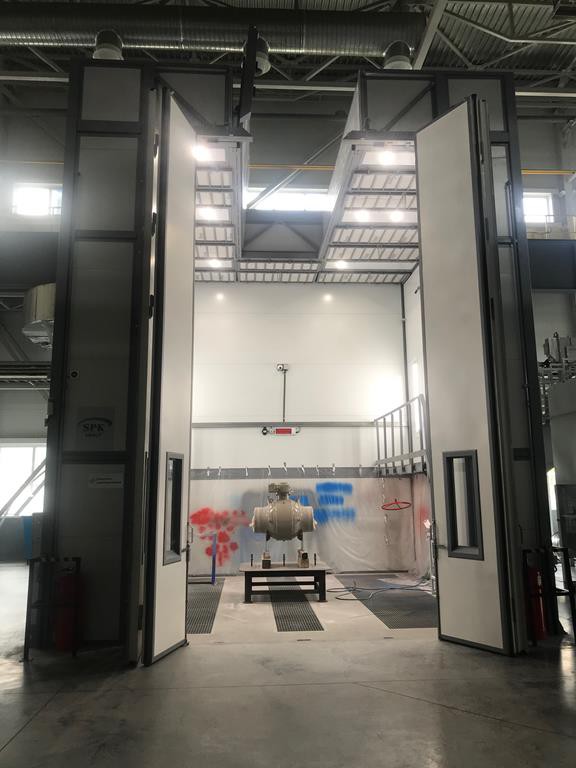

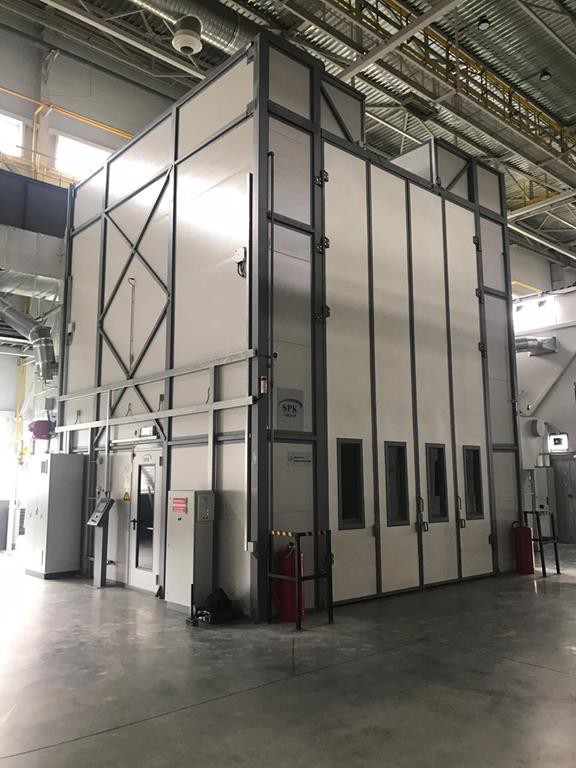

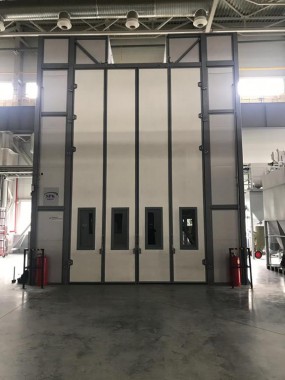

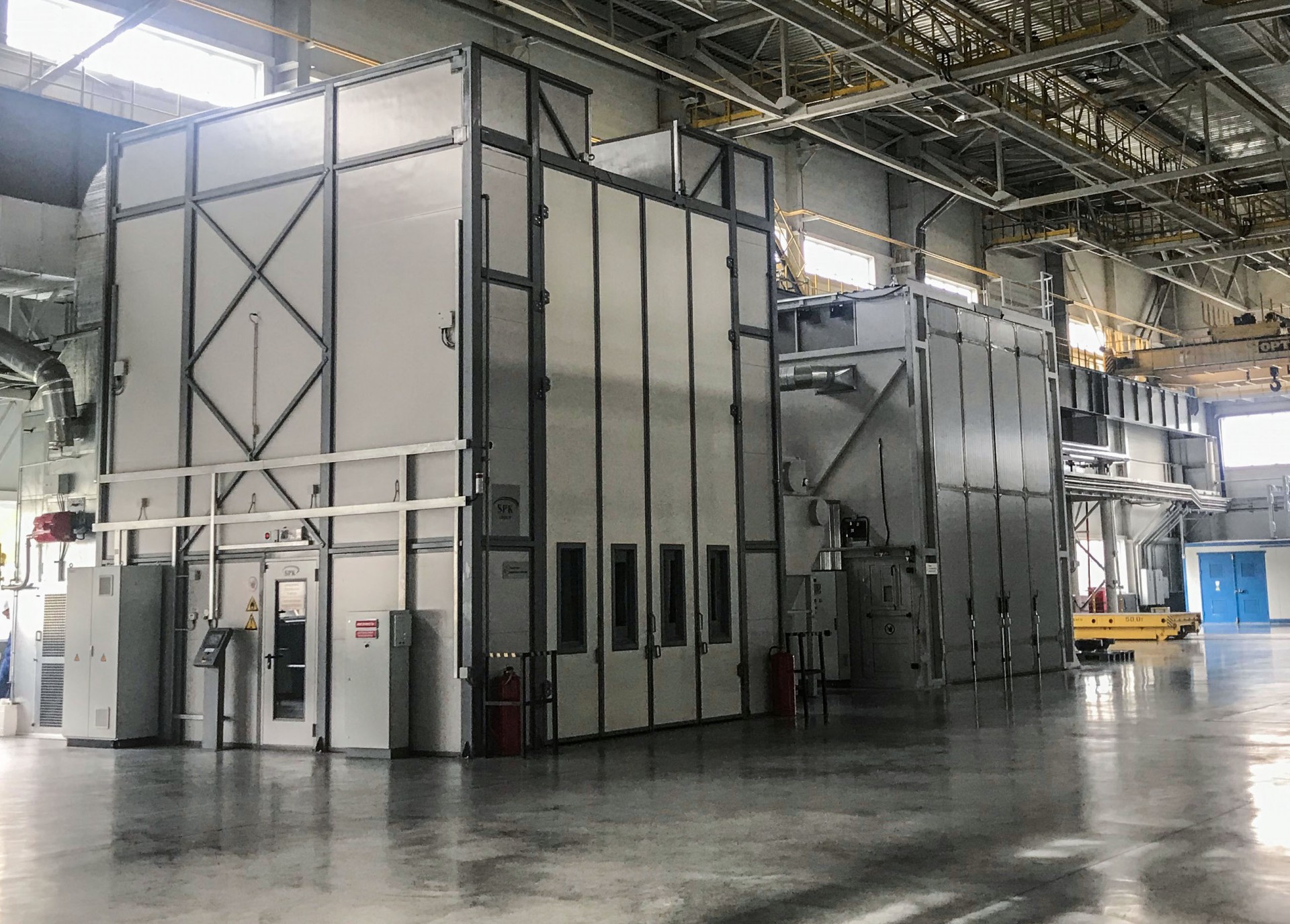

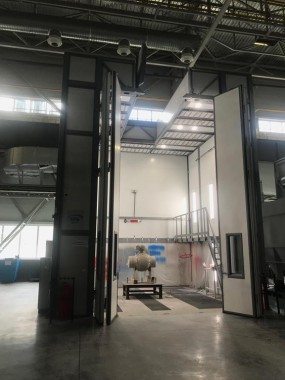

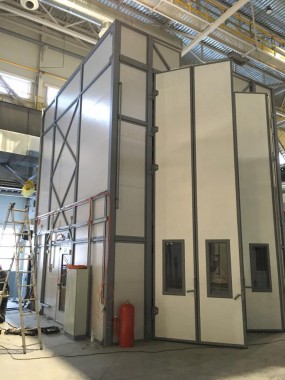

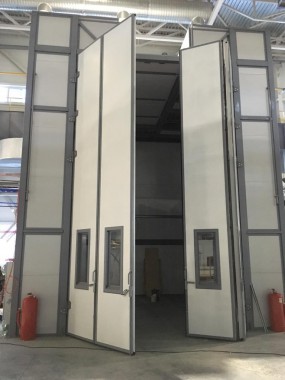

ФОТО РЕАЛИЗОВАННОГО ПРЕОКТА
