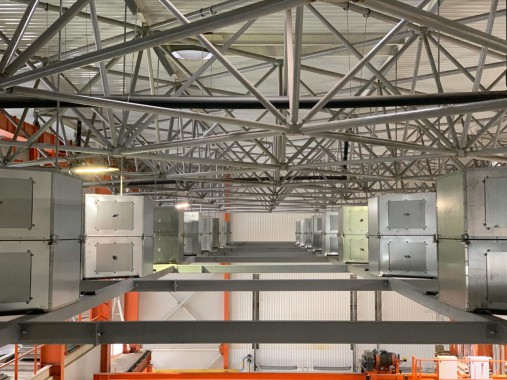

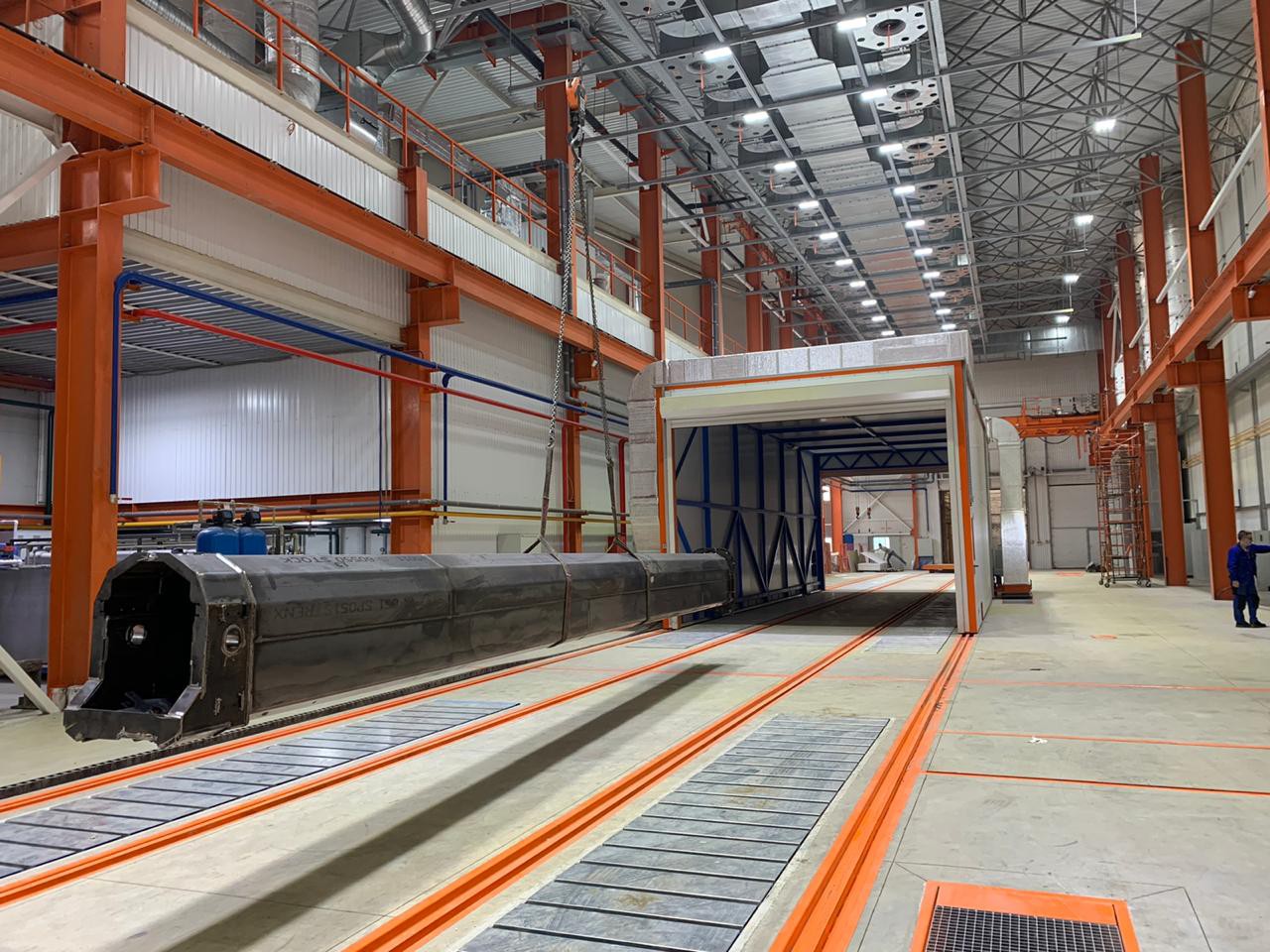

2 совмещенные зоны открытой окраски SPK Z-76.6.9, г. Челябинск

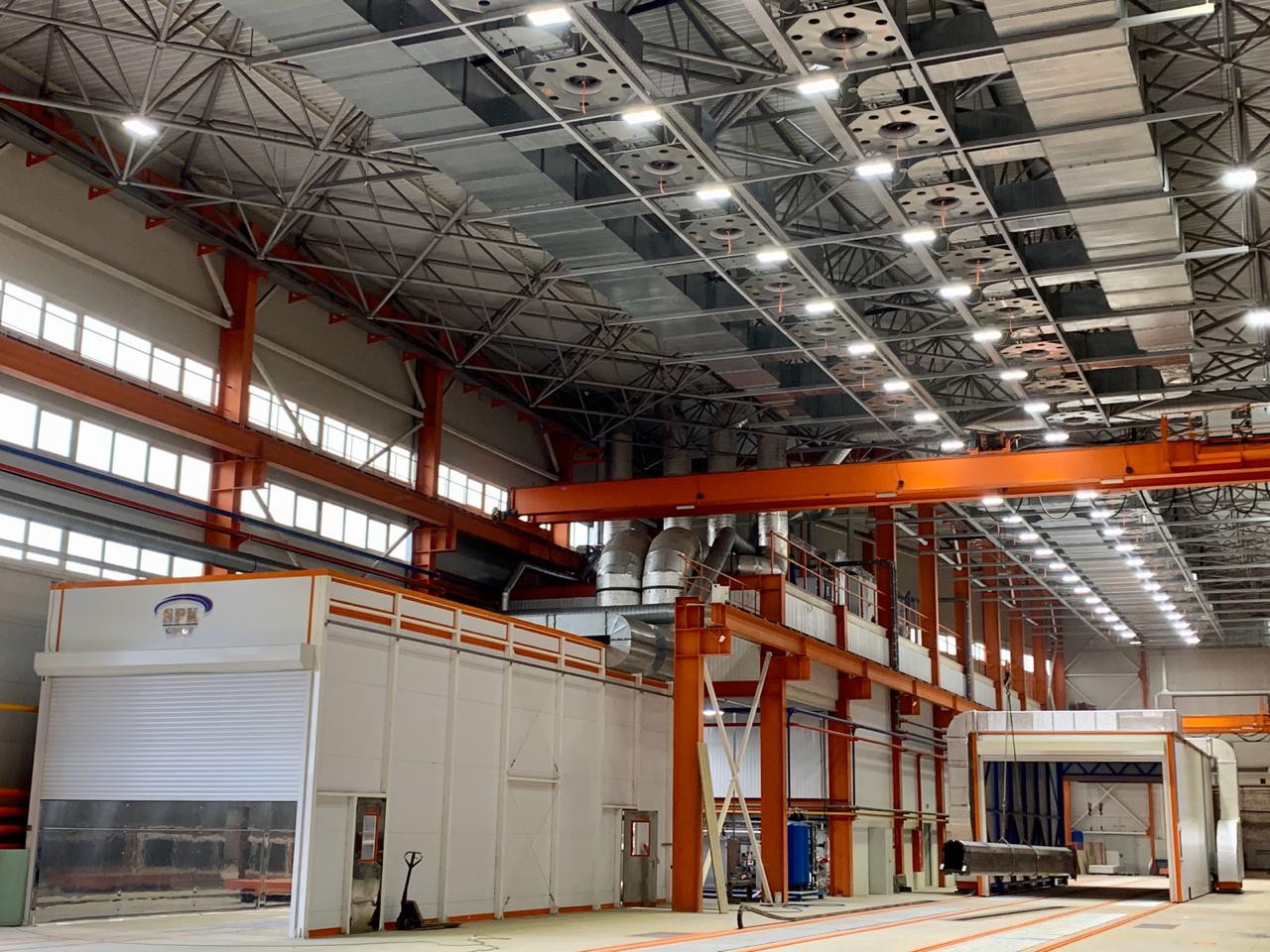

ЗОНА ОТКРЫТОЙ ОКРАСКИ НА ЧЕЛЯБИНСКОМ МЕХАНИЧЕСКОМ ЗАВОДЕ

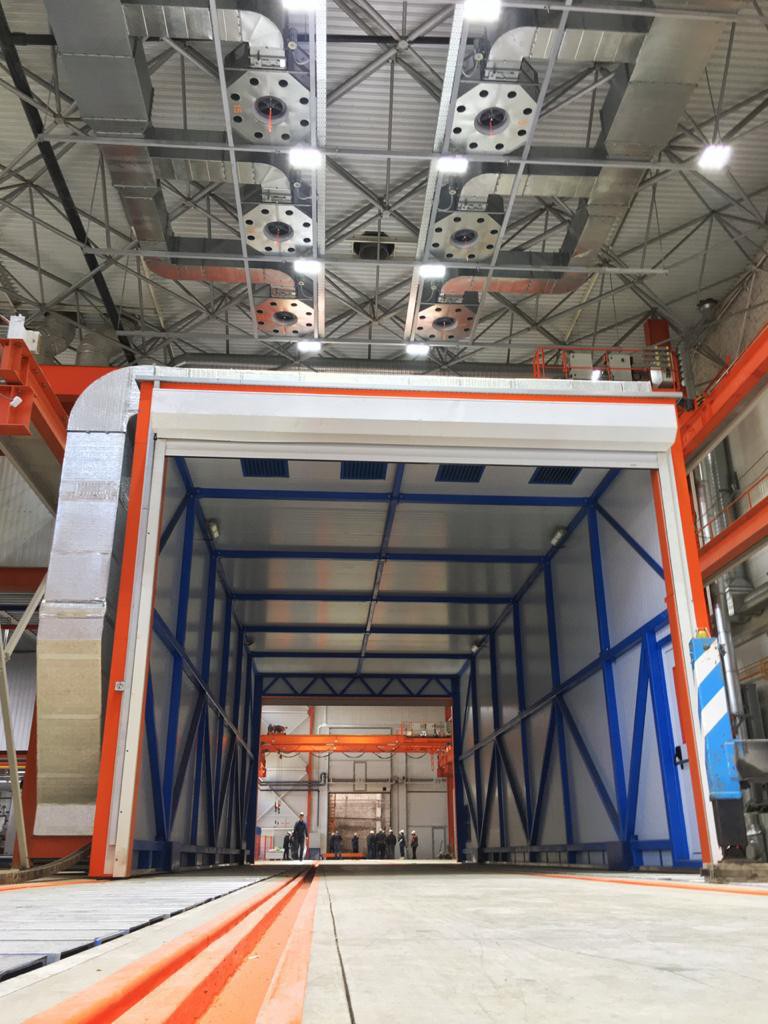

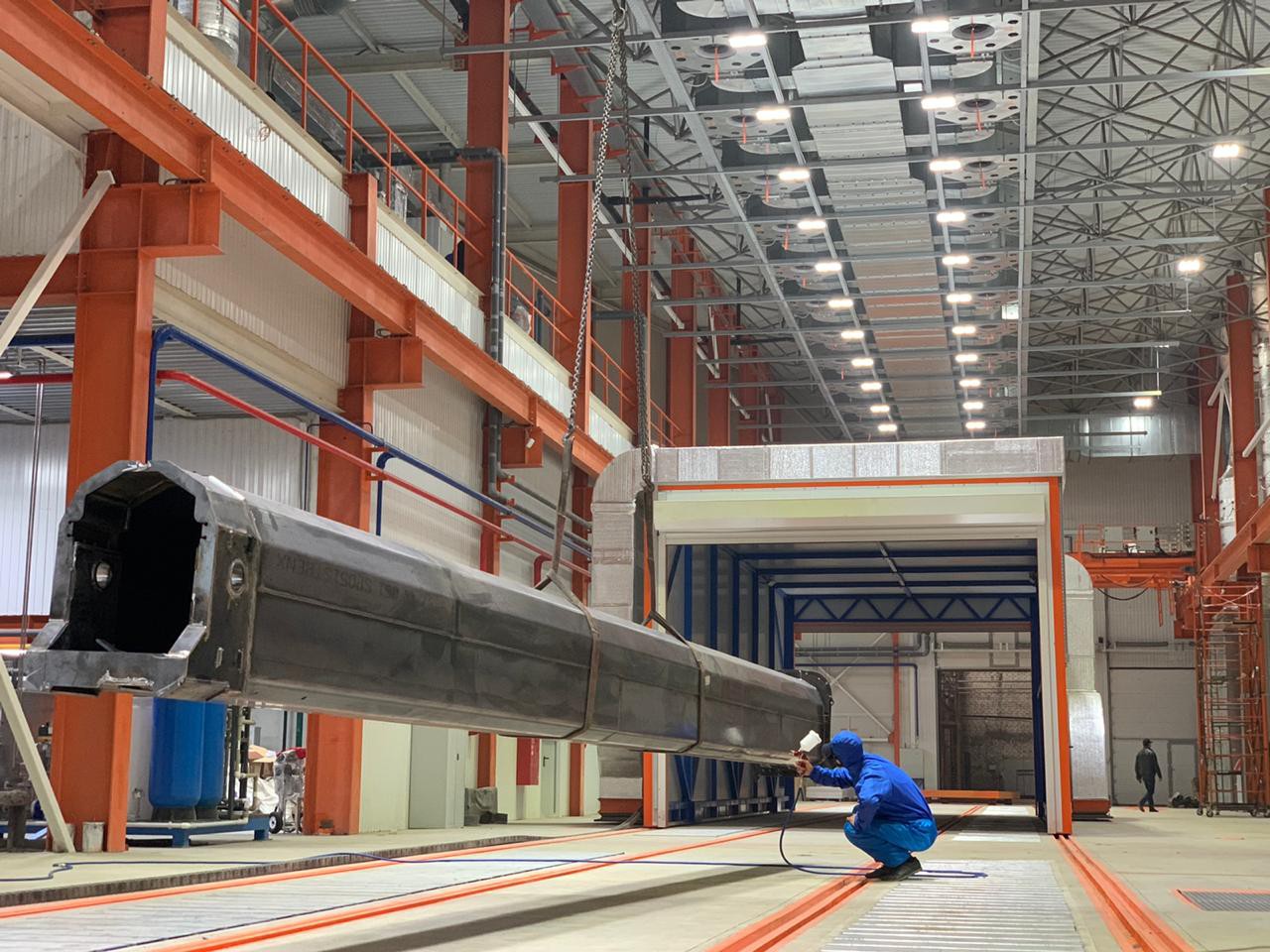

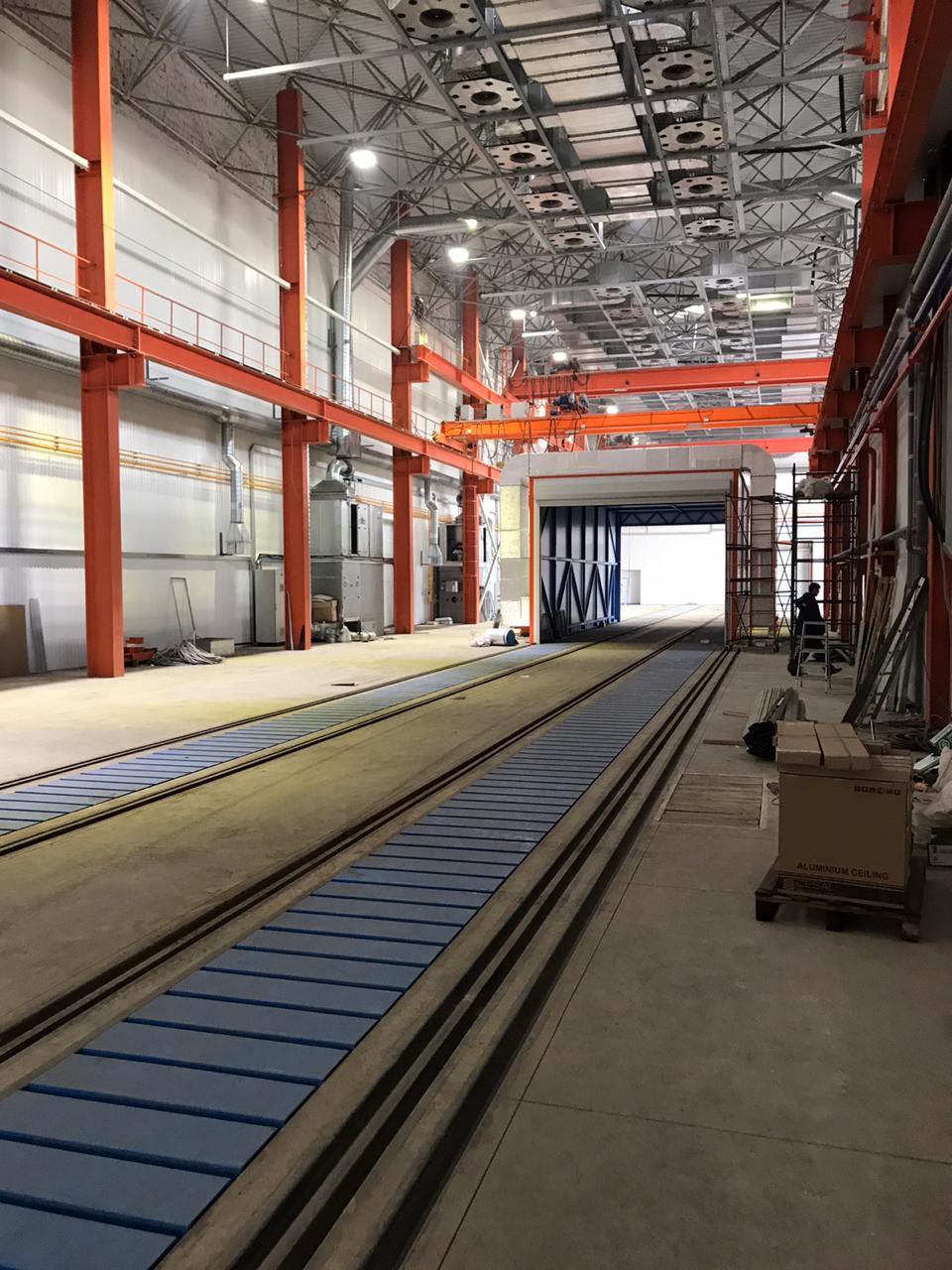

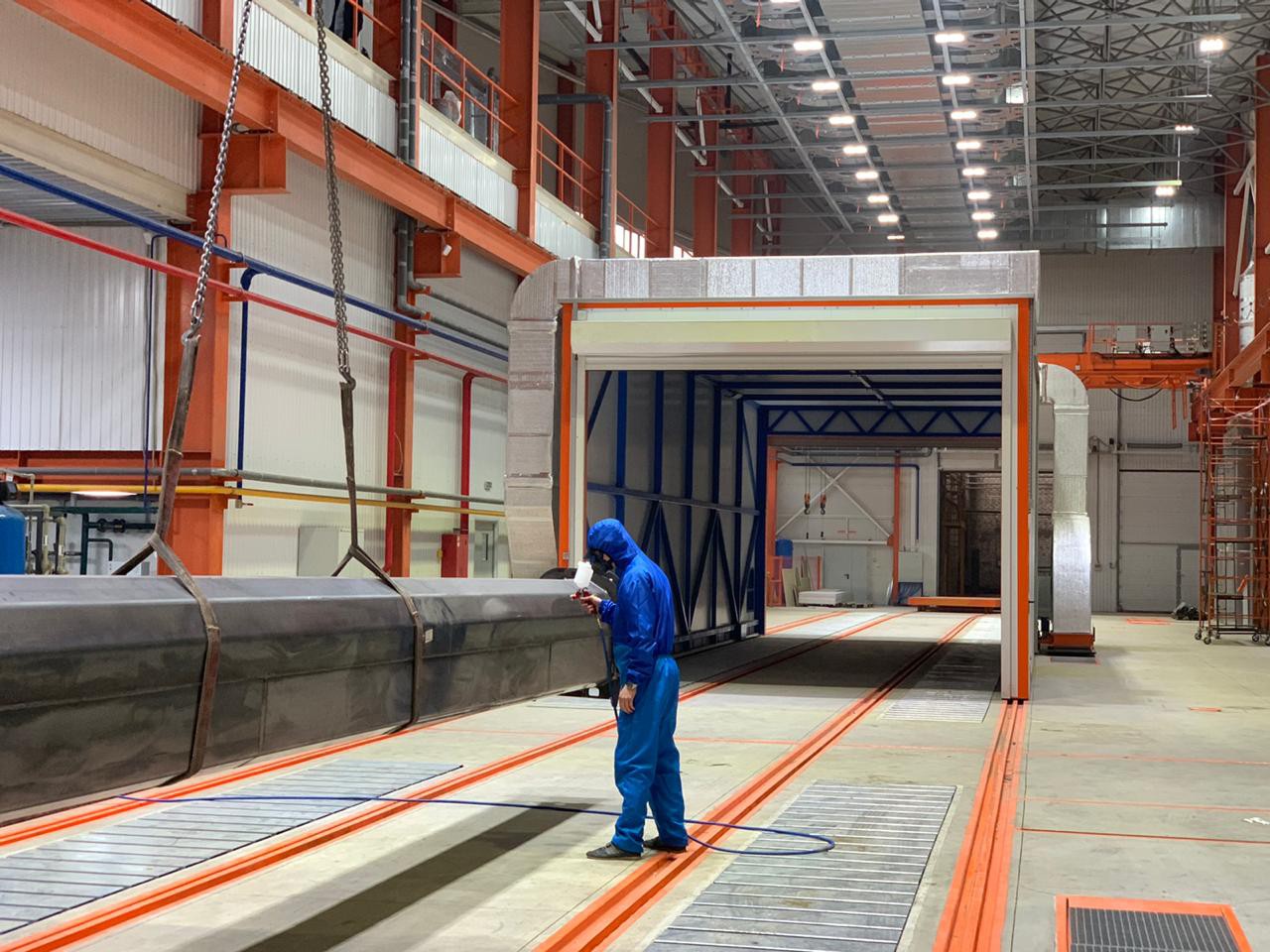

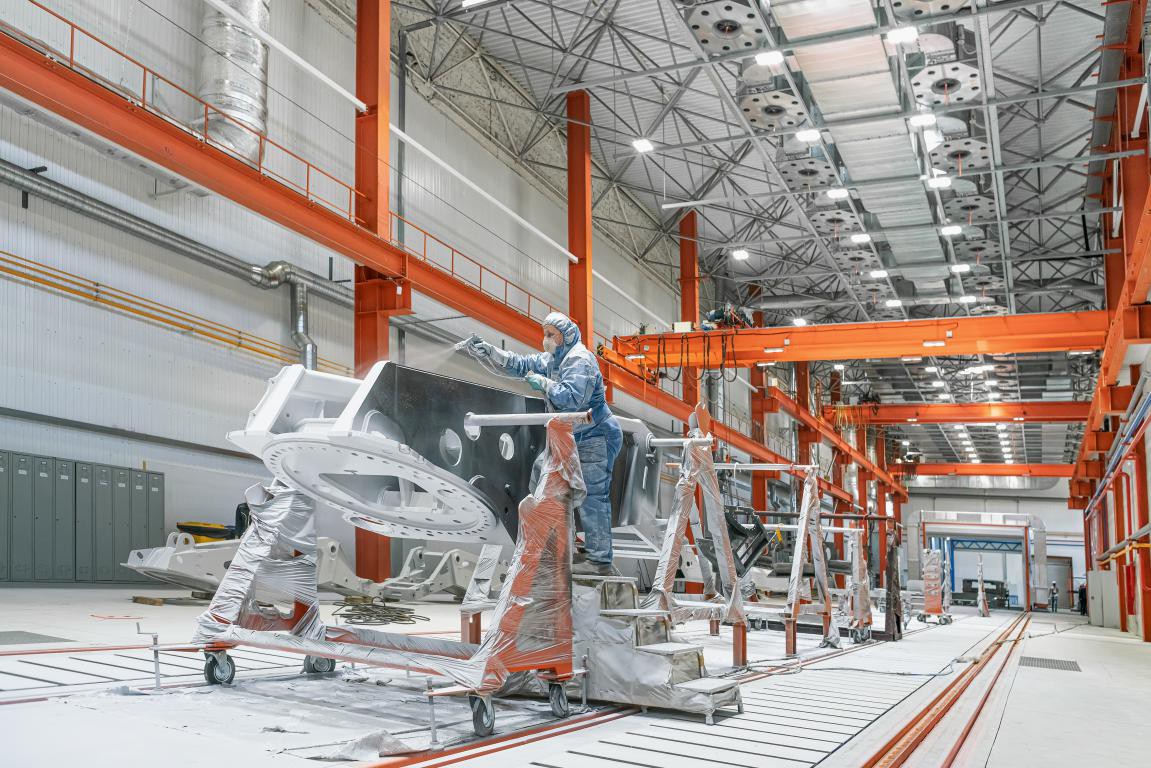

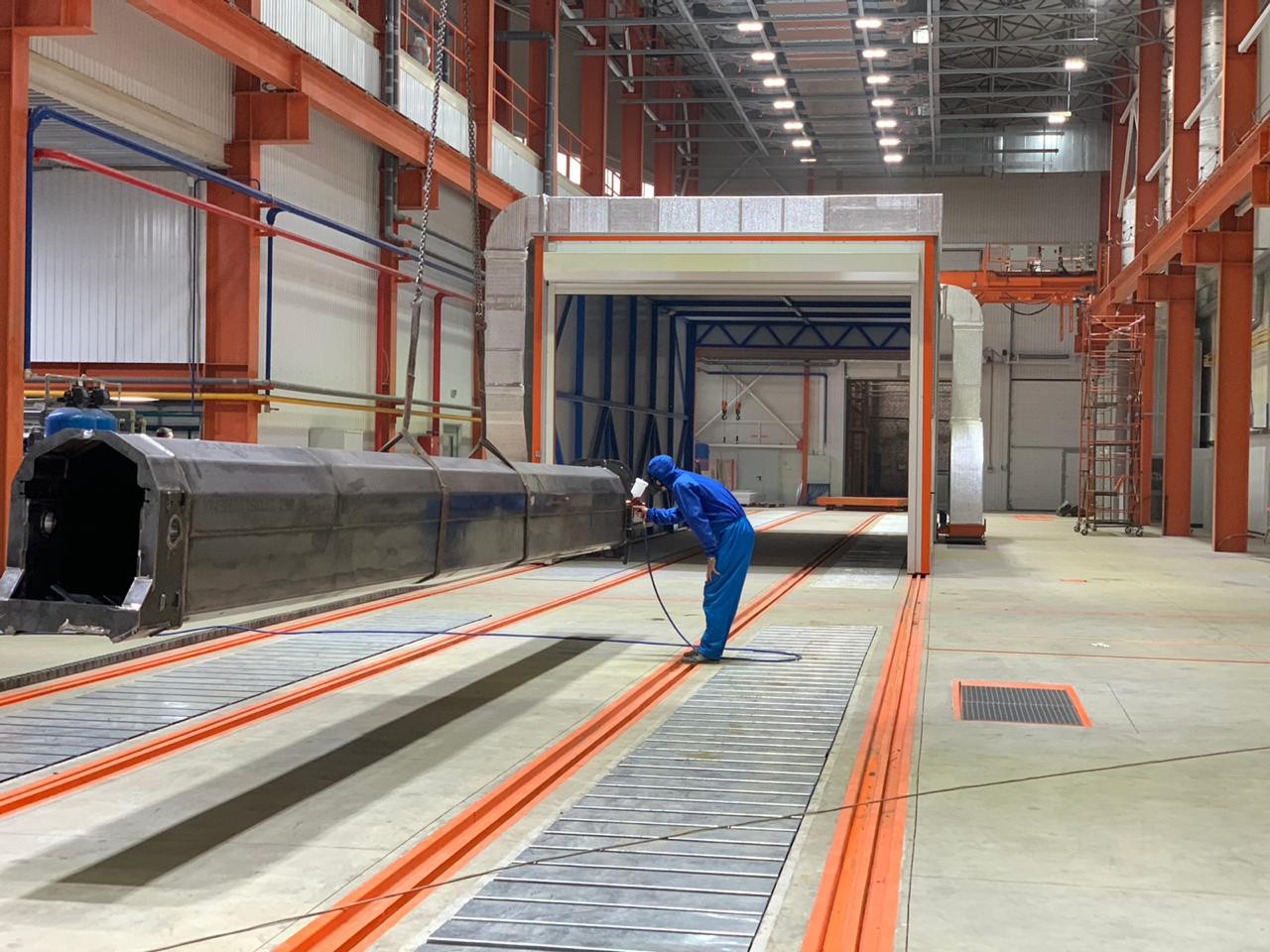

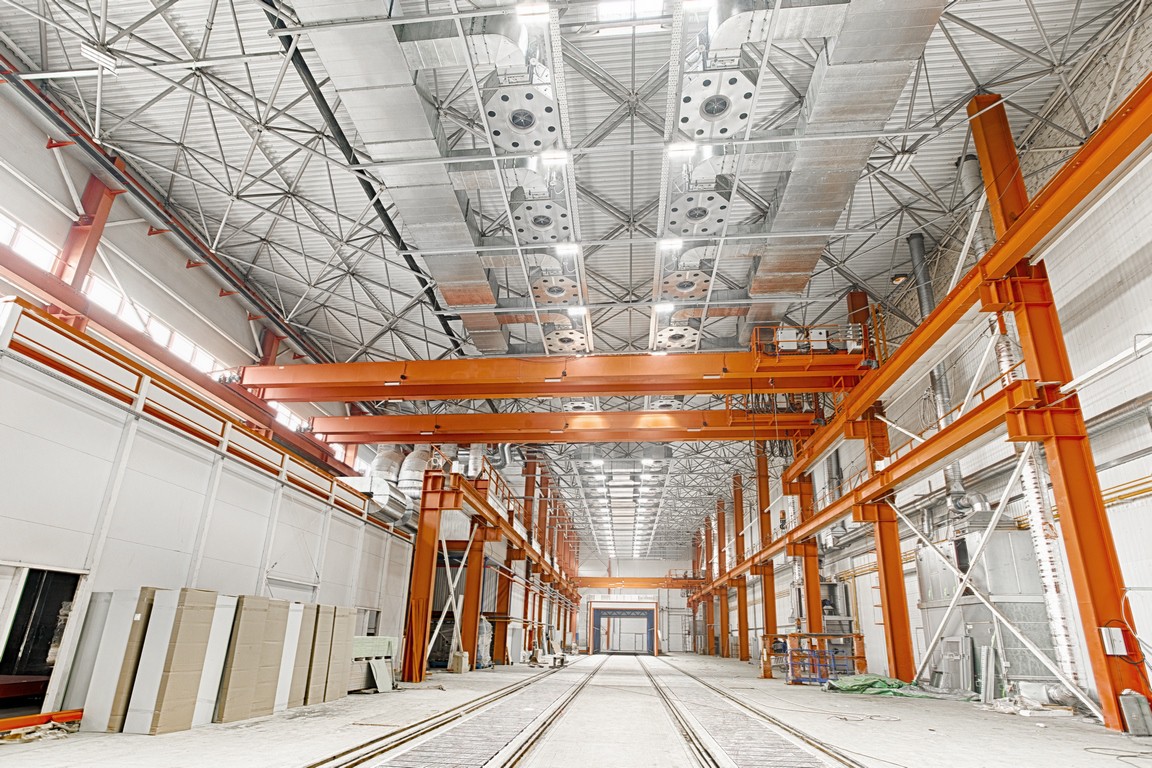

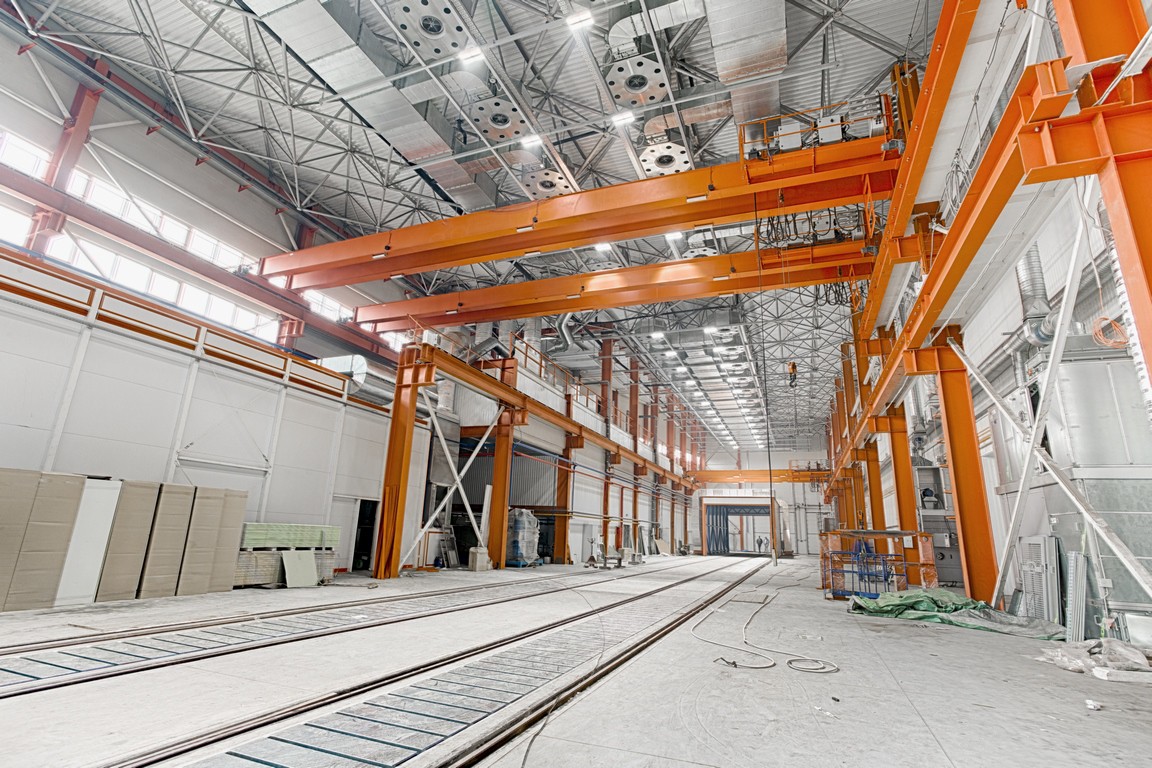

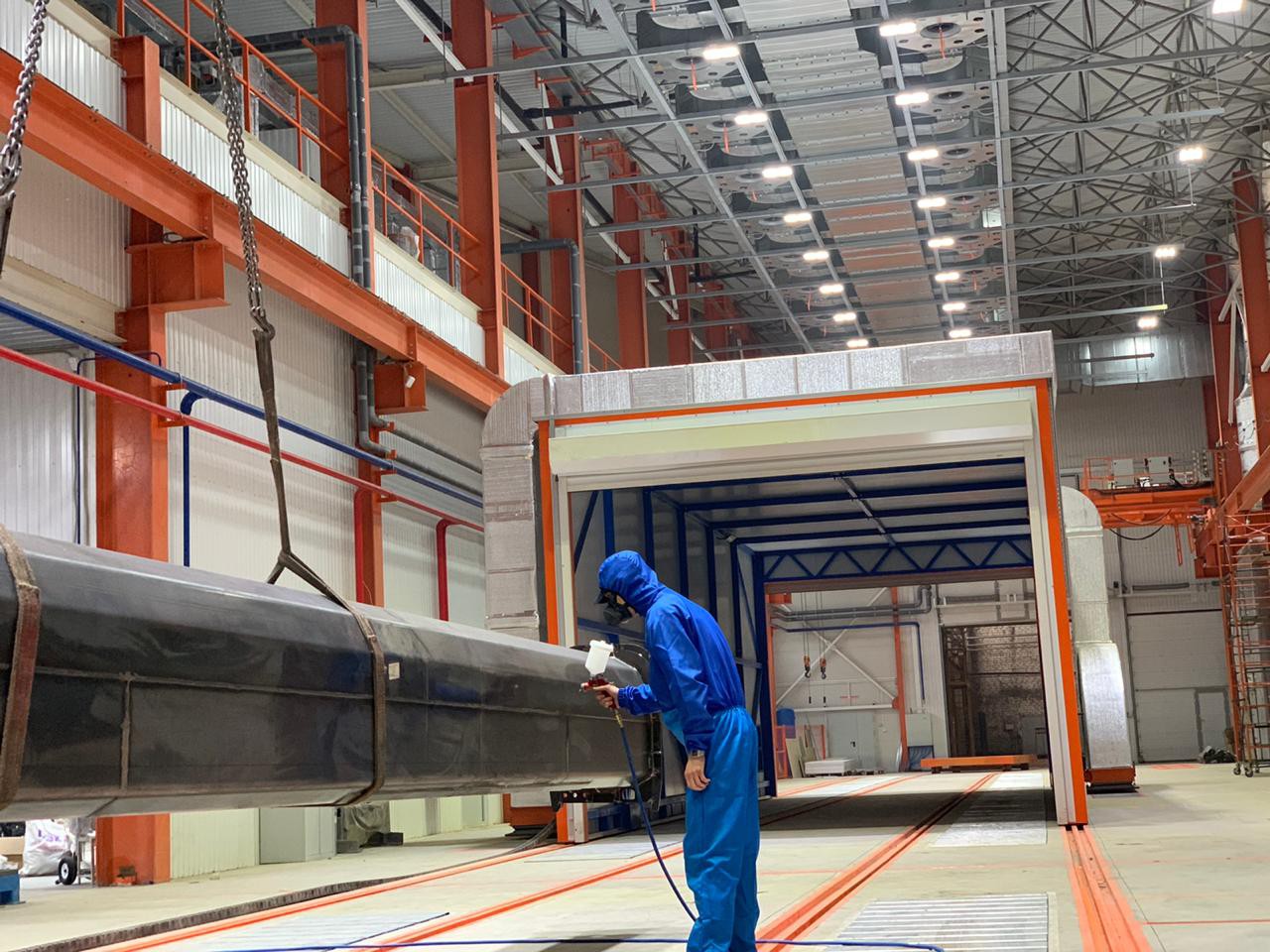

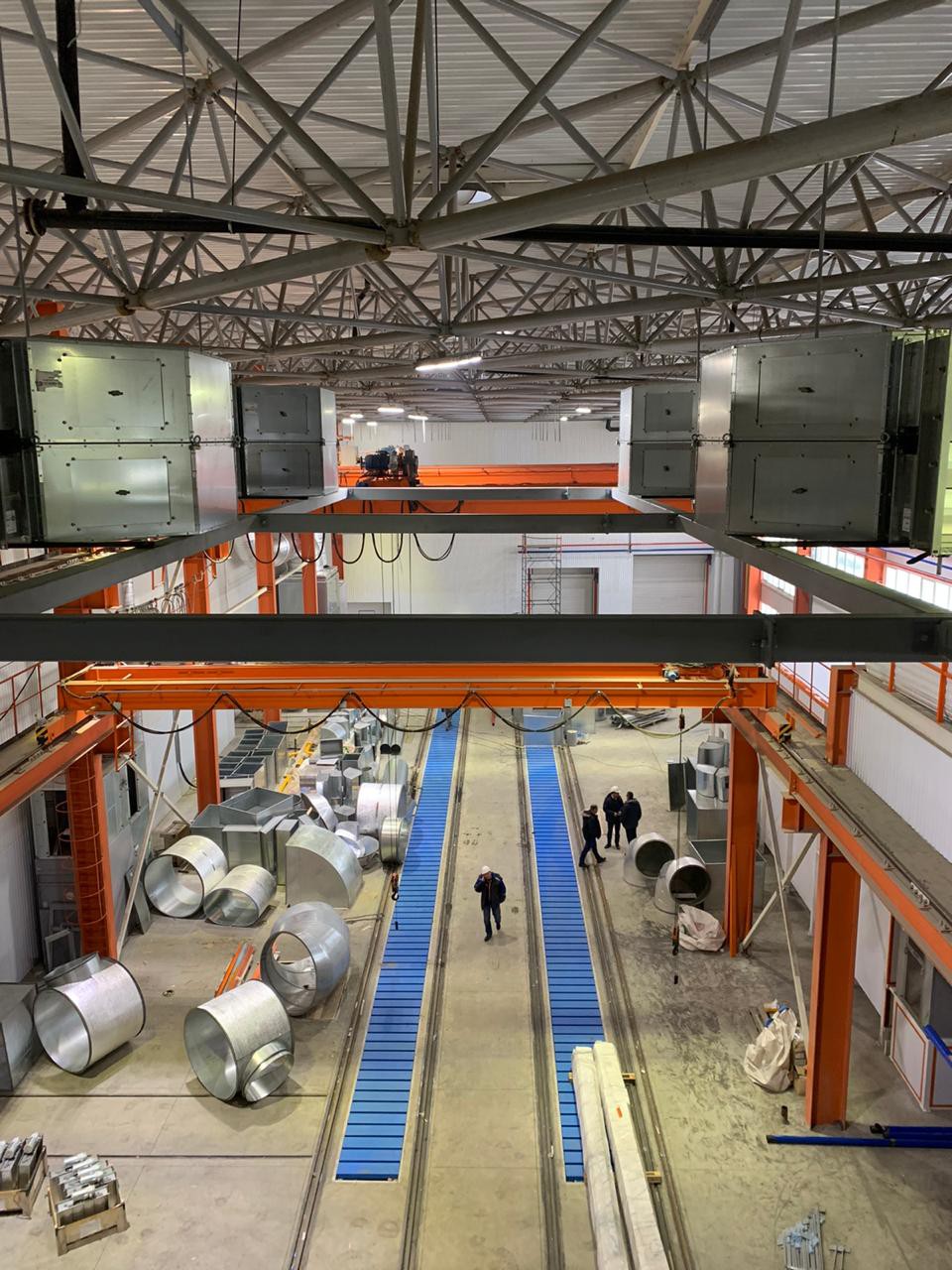

Функционал зоны открытой окраски – создание оптимальных условий для проведения работ по окраске и сушке деталей кранового оборудования. Проектом предусмотрены 2 совмещенных зоны, размеры – 36000х6000 мм.

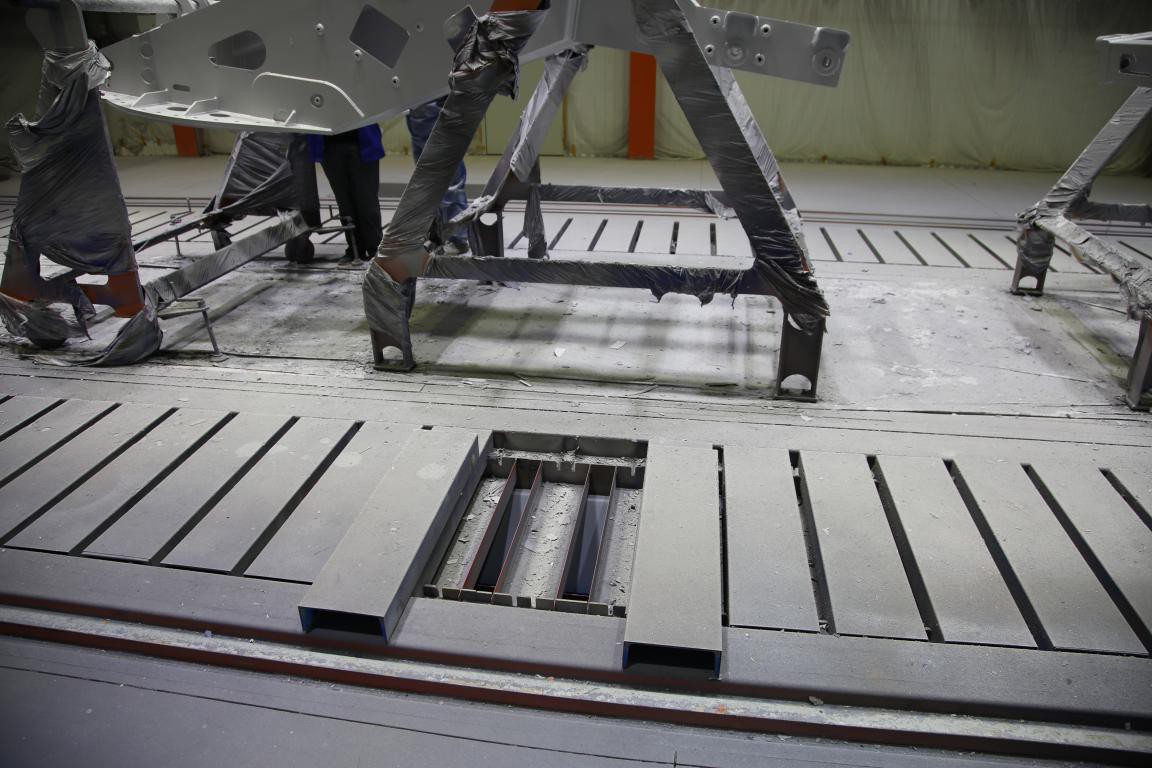

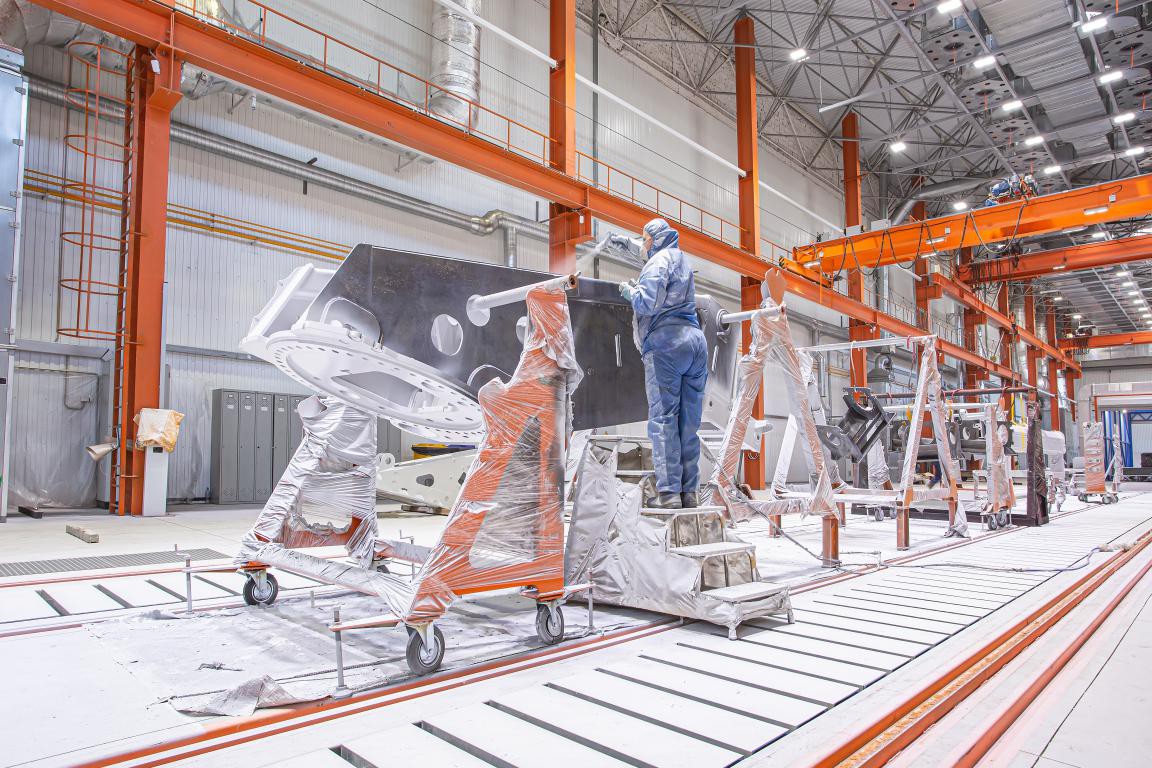

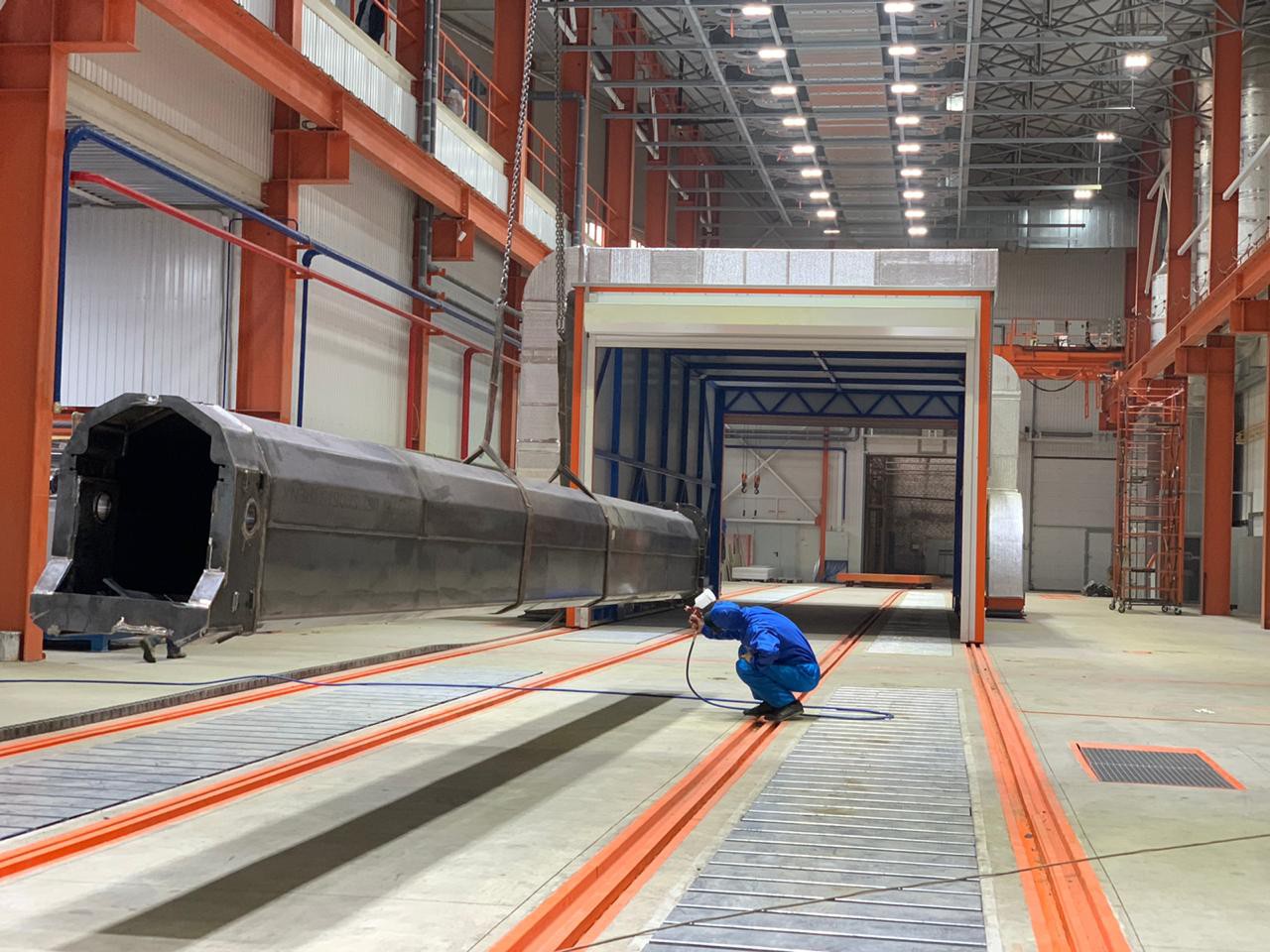

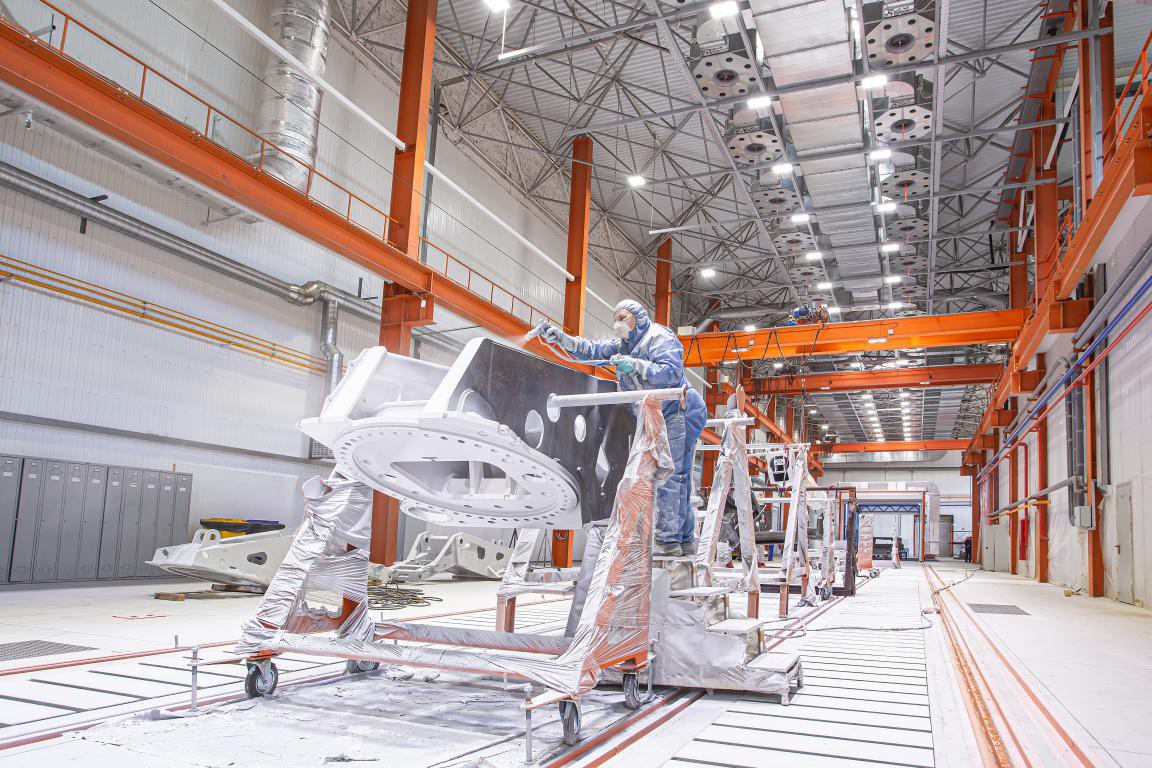

Зона дает возможность организовать участок для подготовки и нанесения лакокрасочных материалов на изделия, без необходимости в монтаже камеры окраски.

Пространство зоны разделяется на 4 рабочих участка, одновременно работать могут 2.

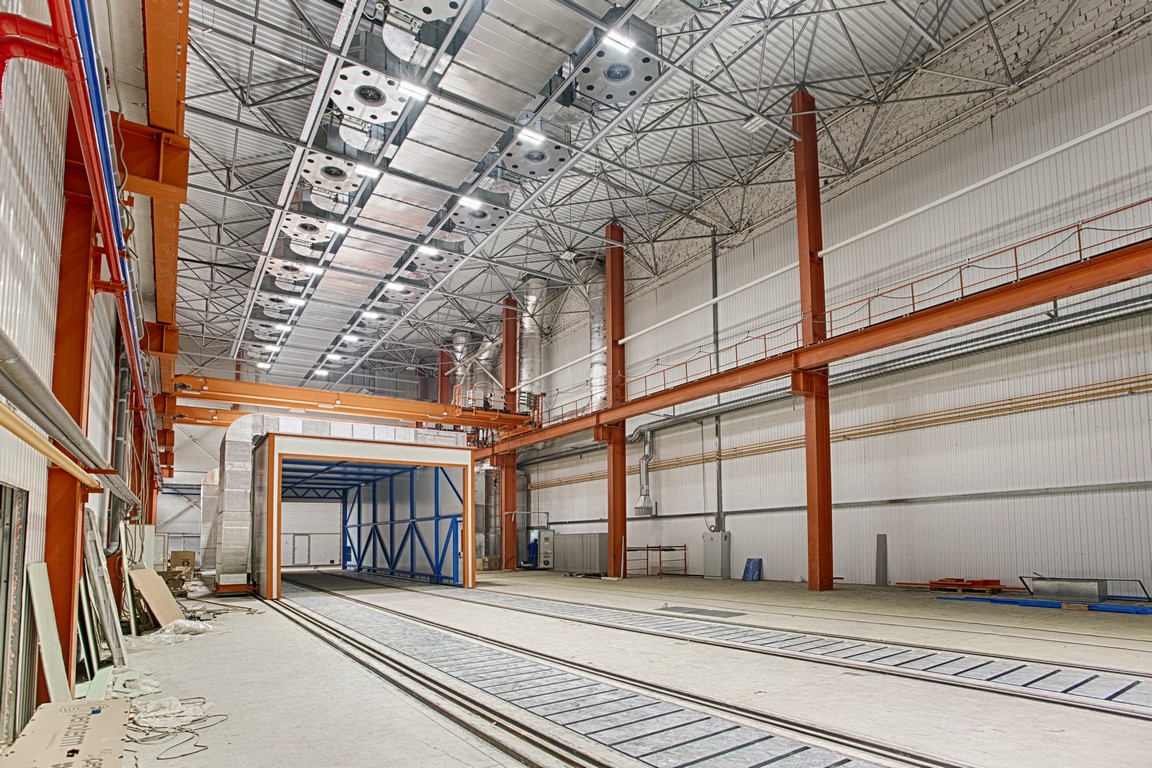

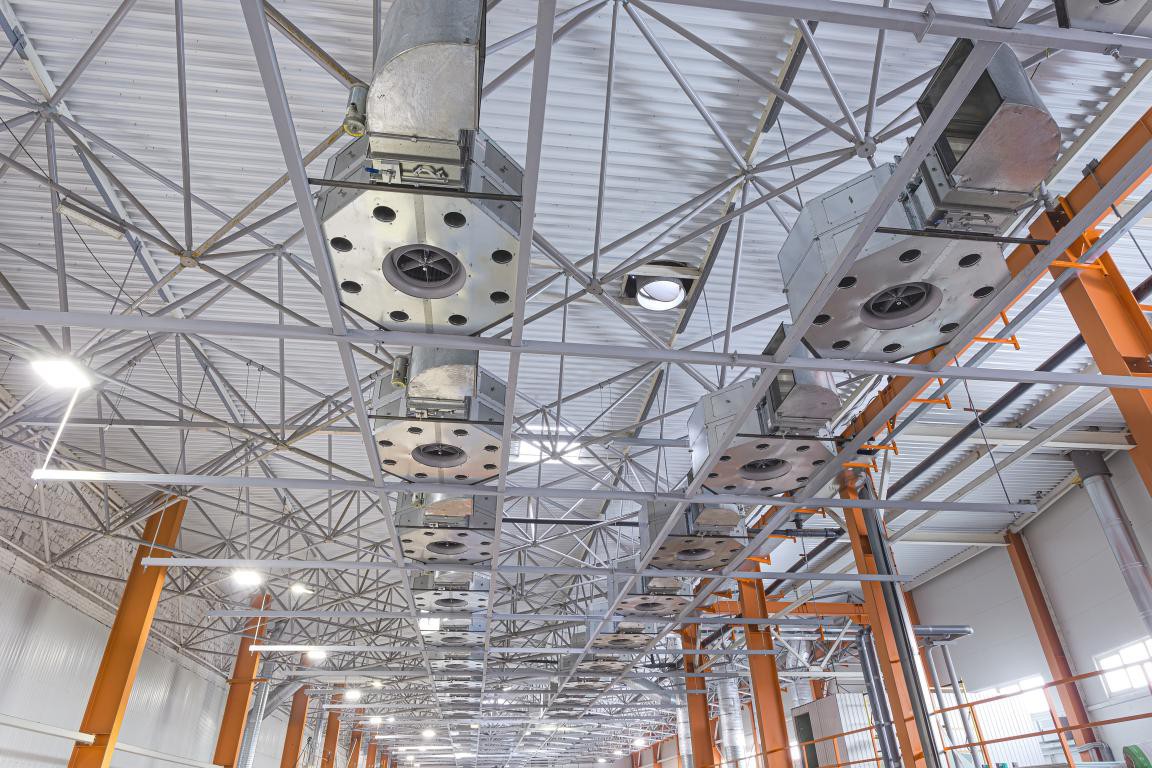

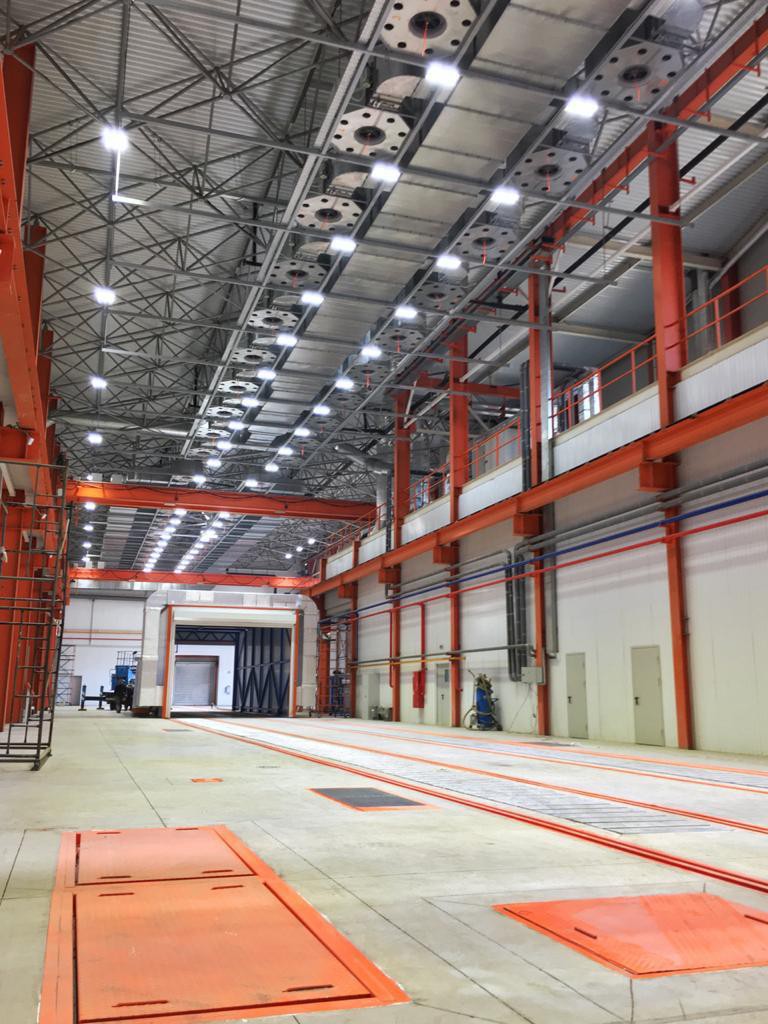

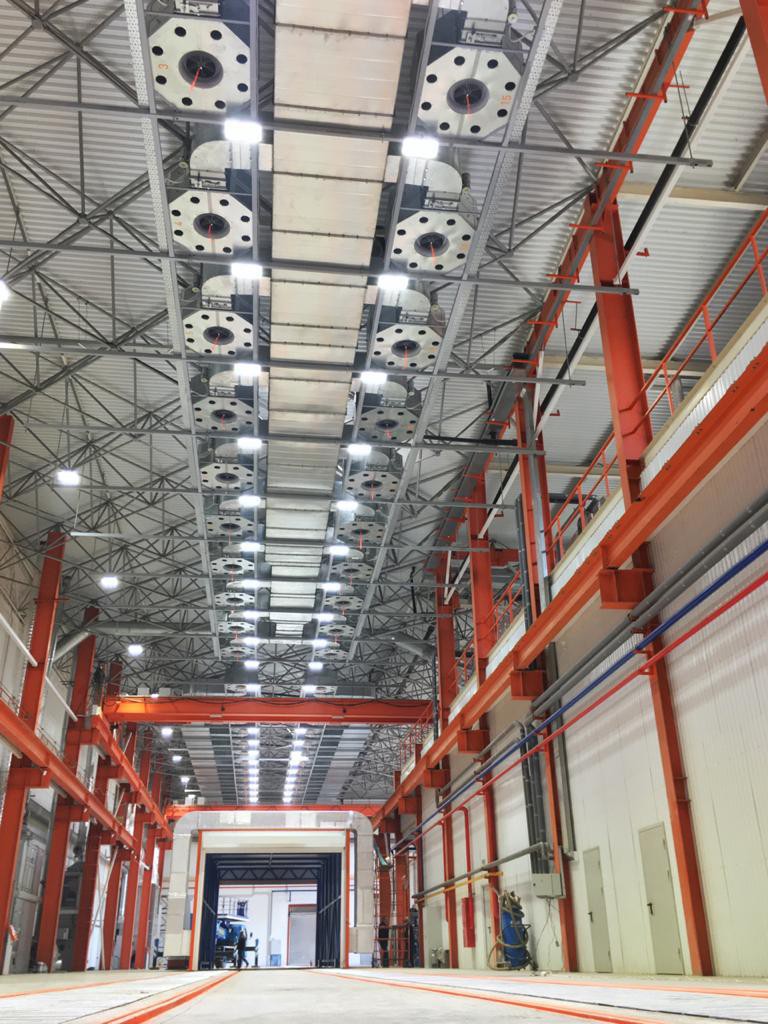

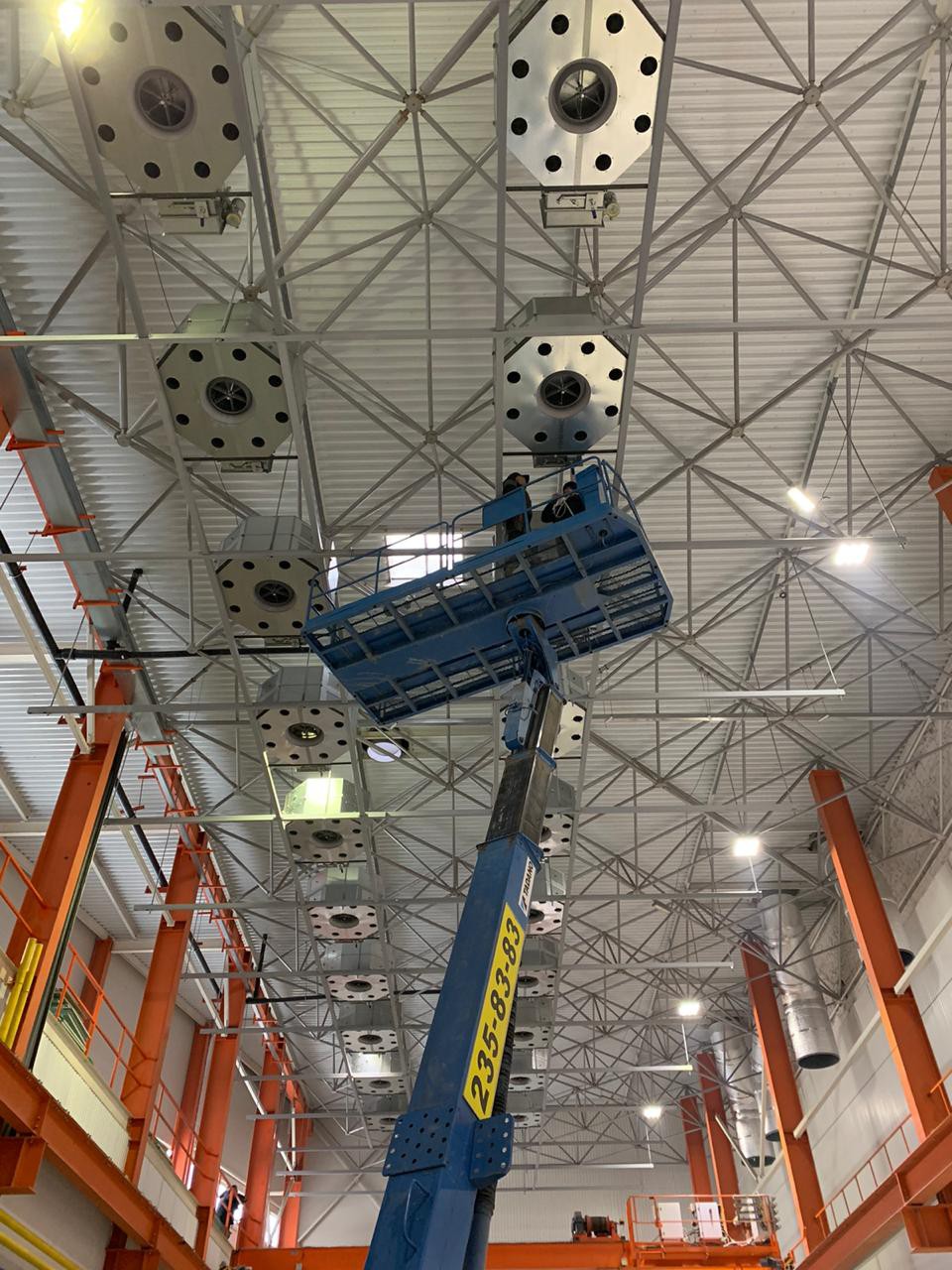

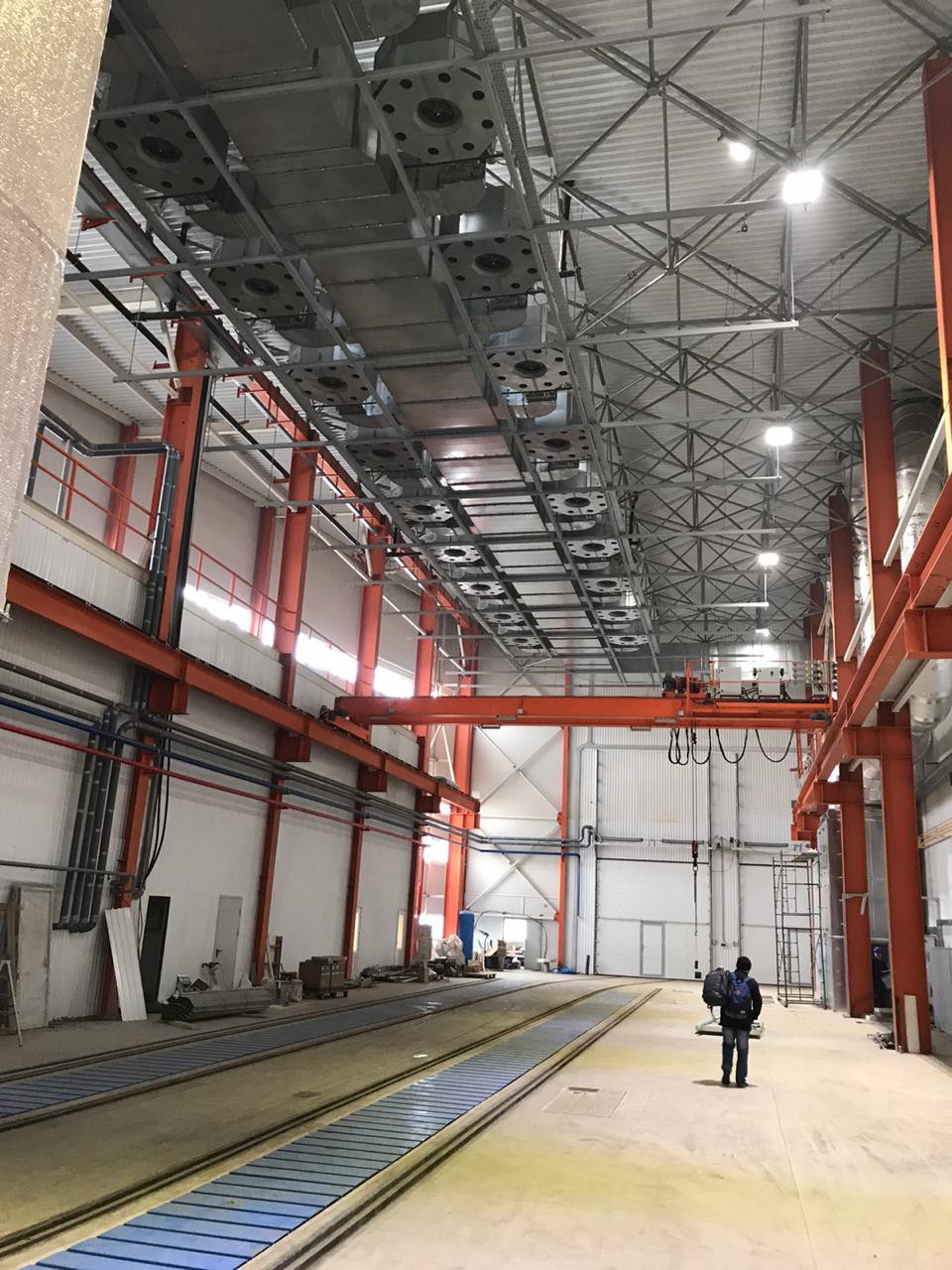

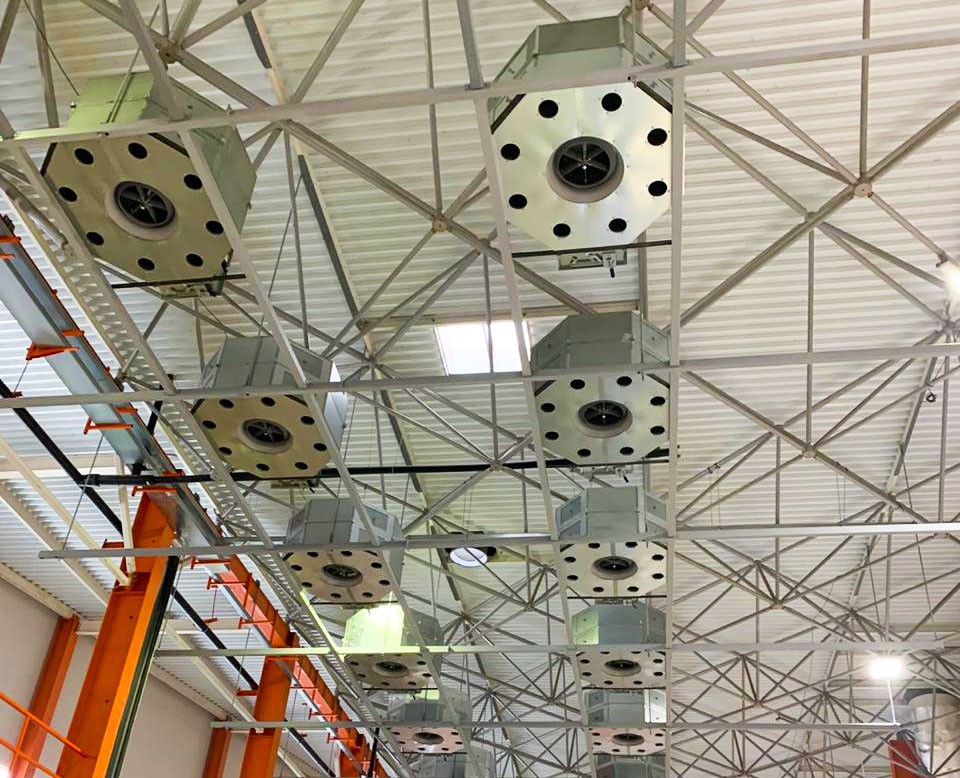

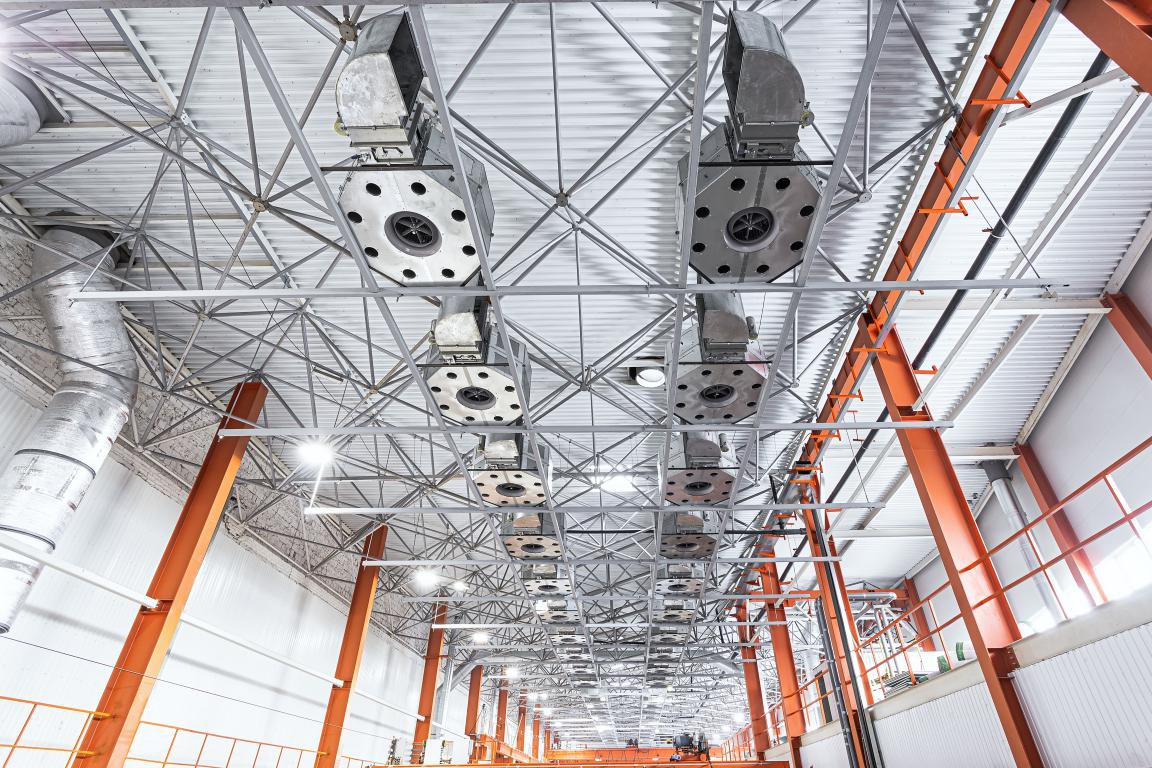

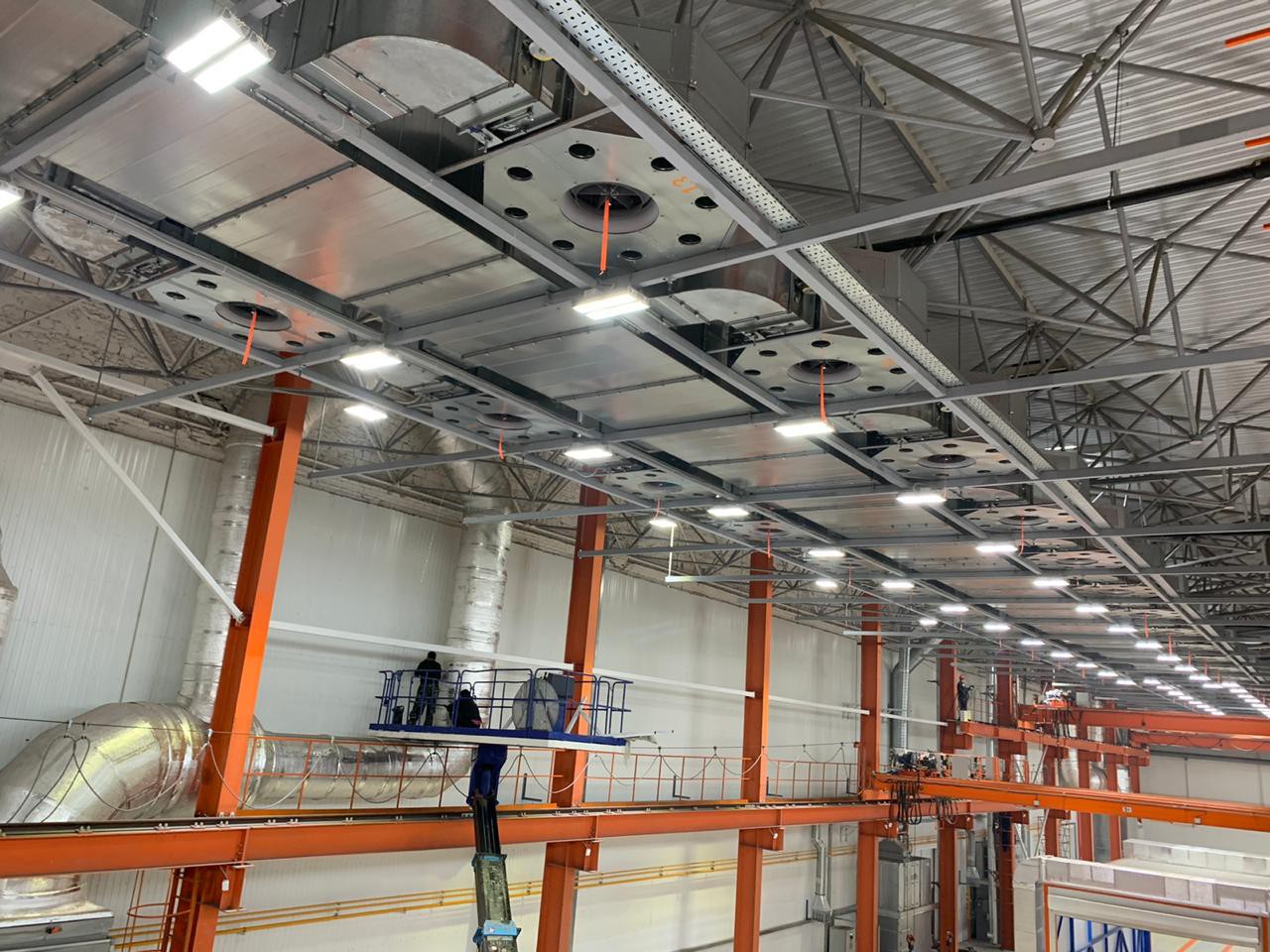

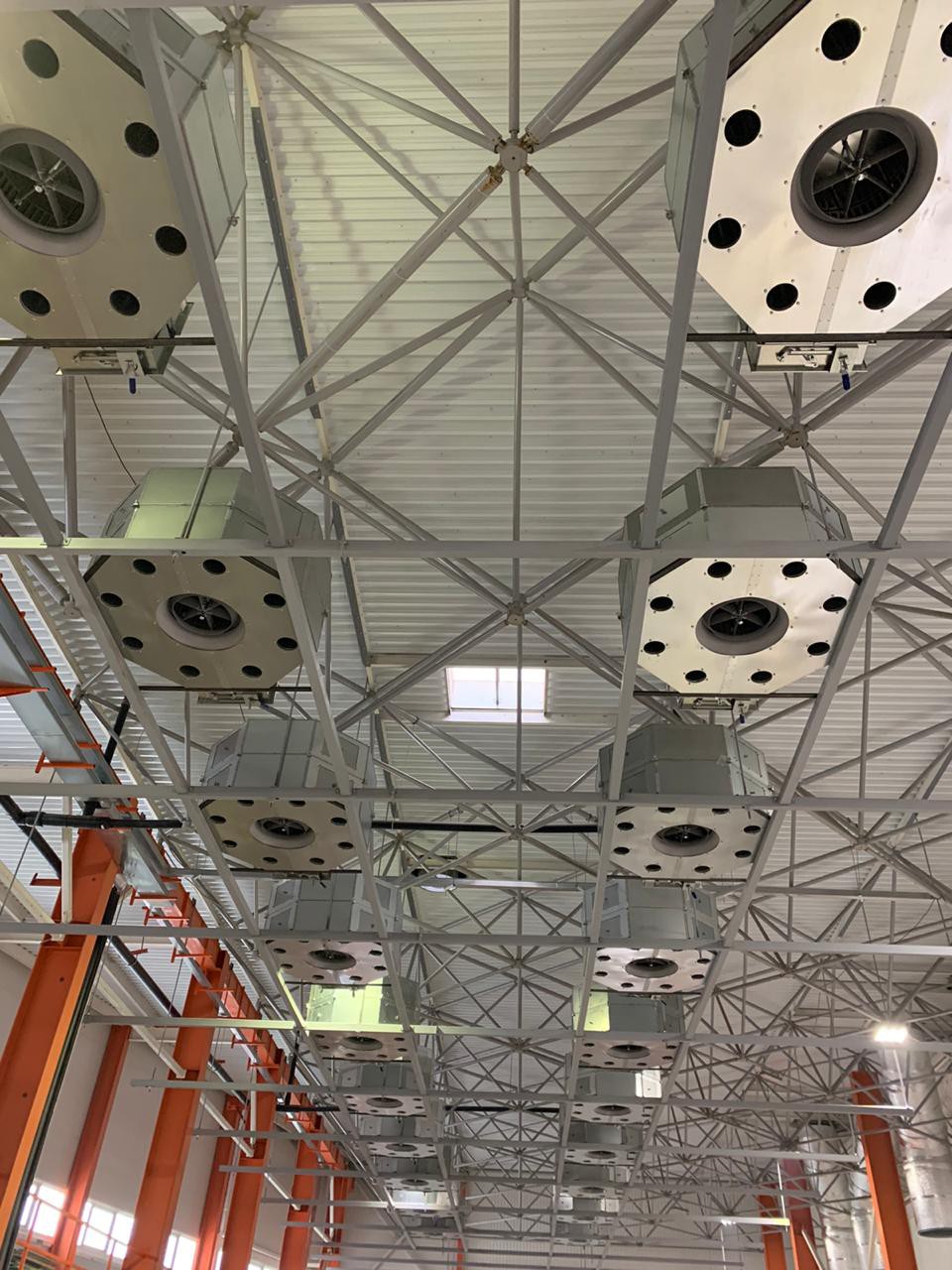

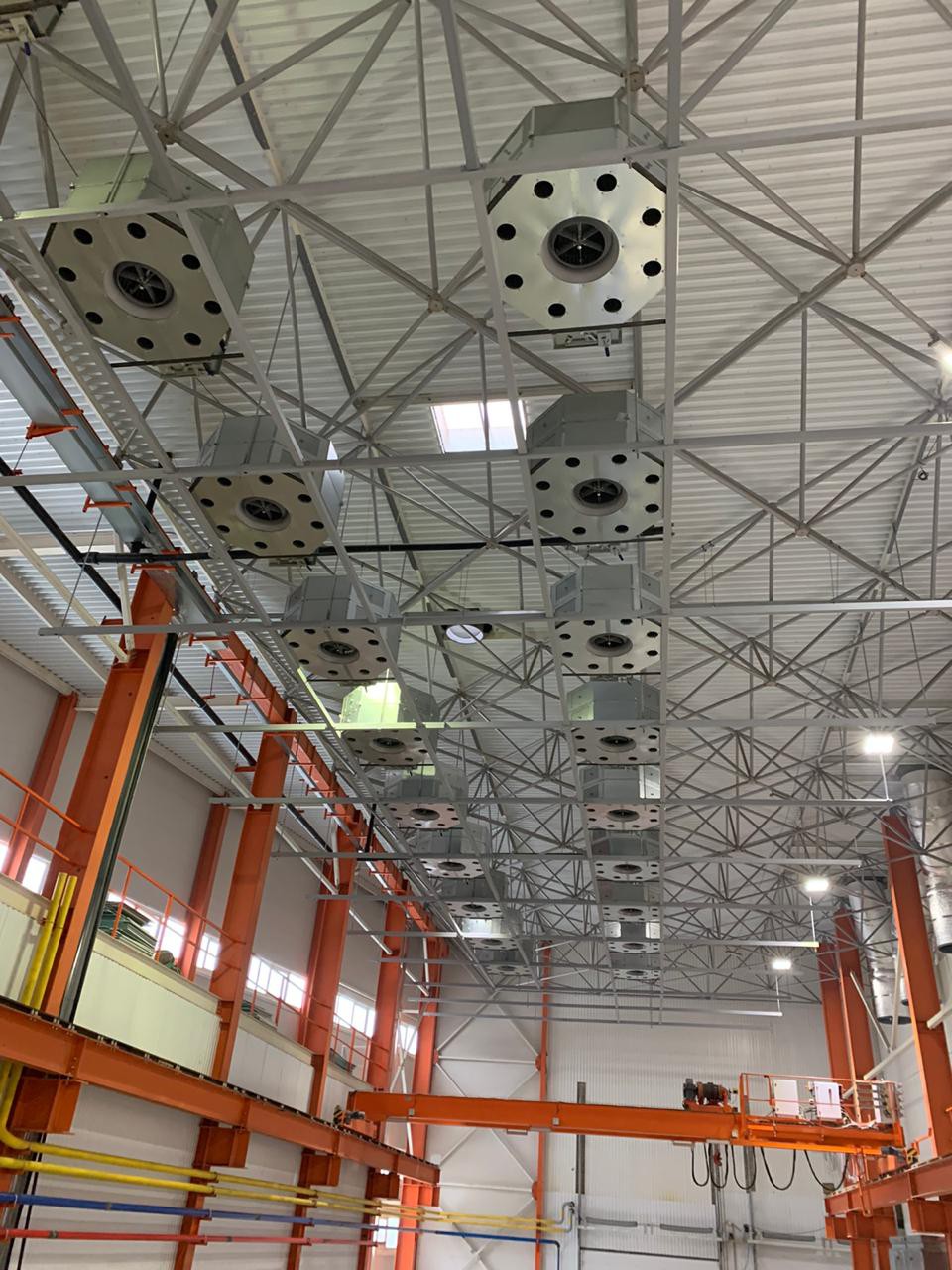

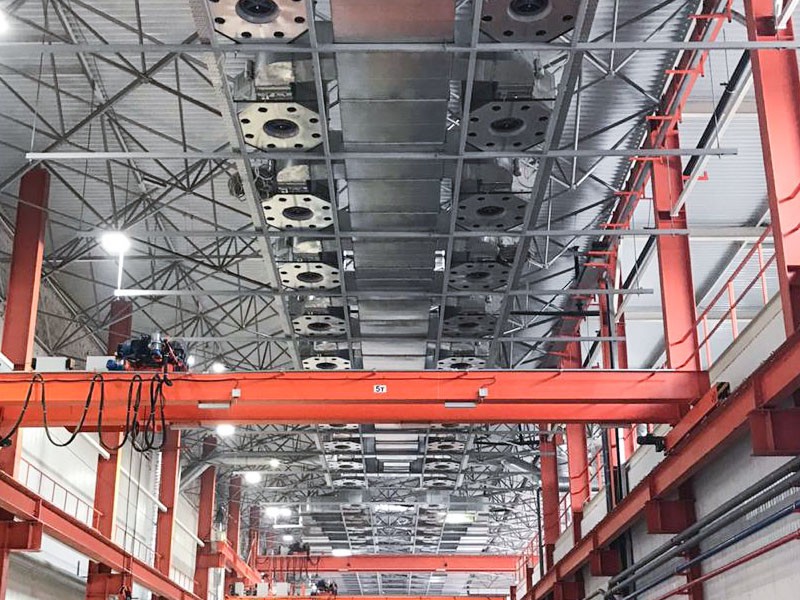

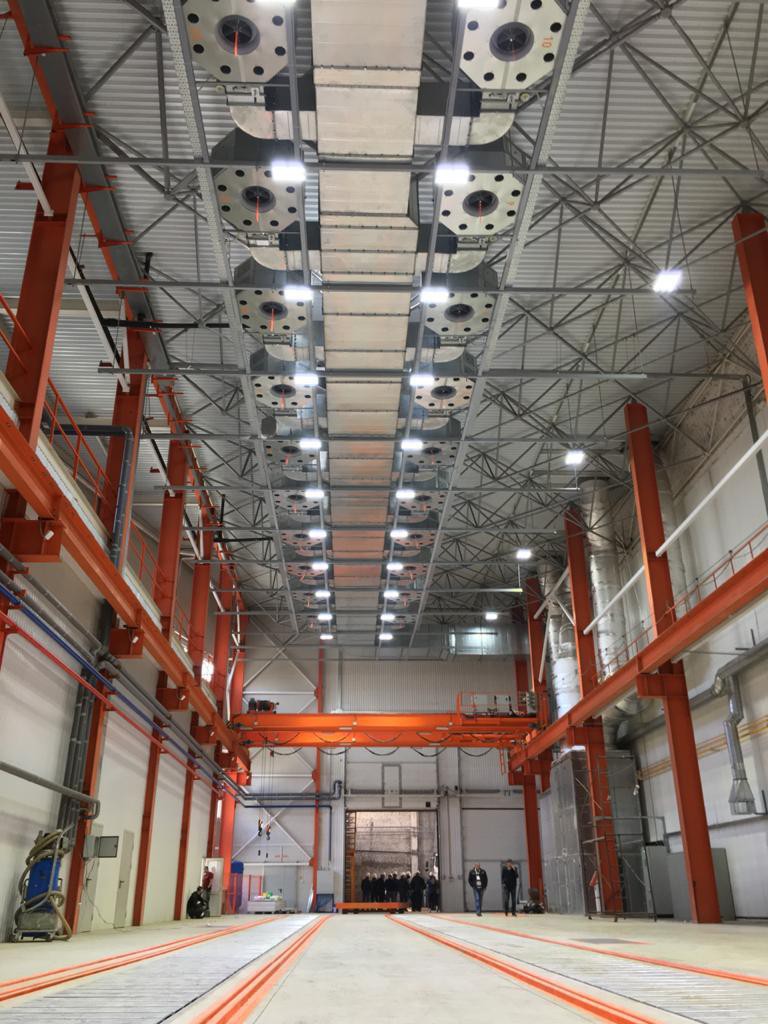

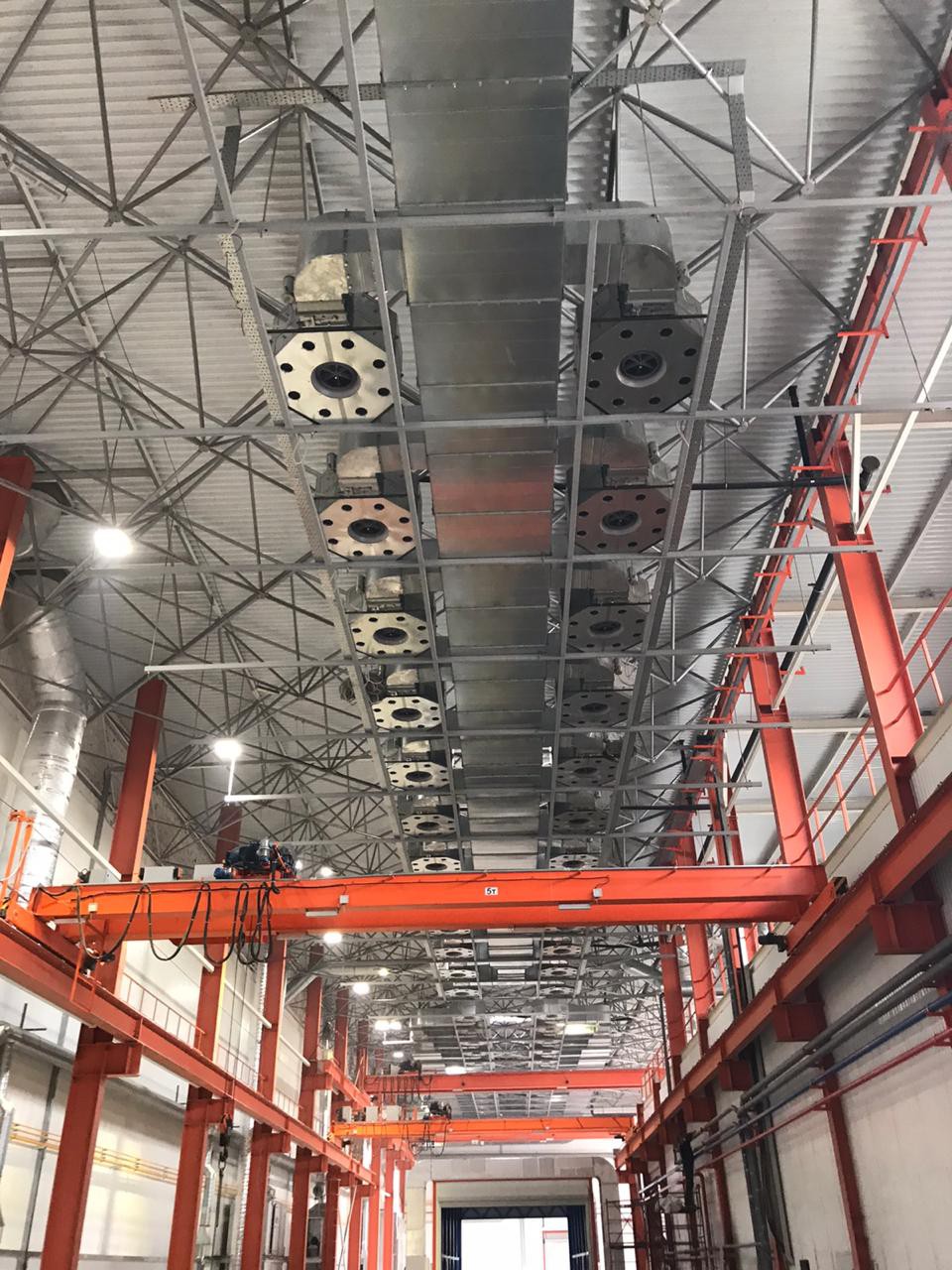

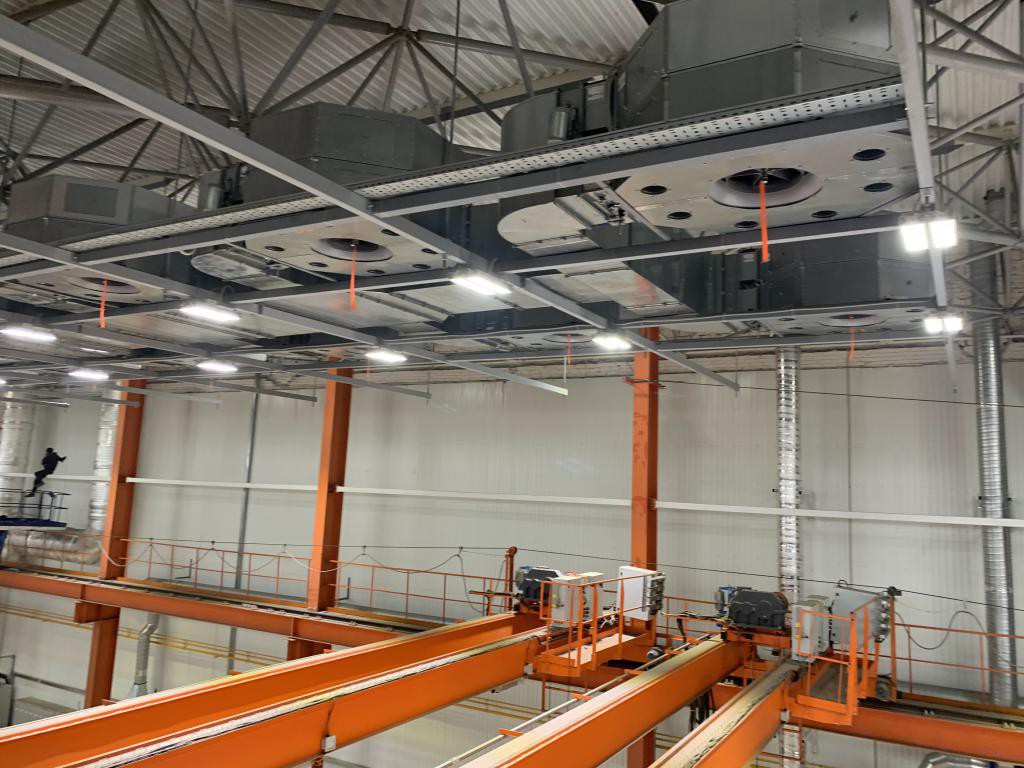

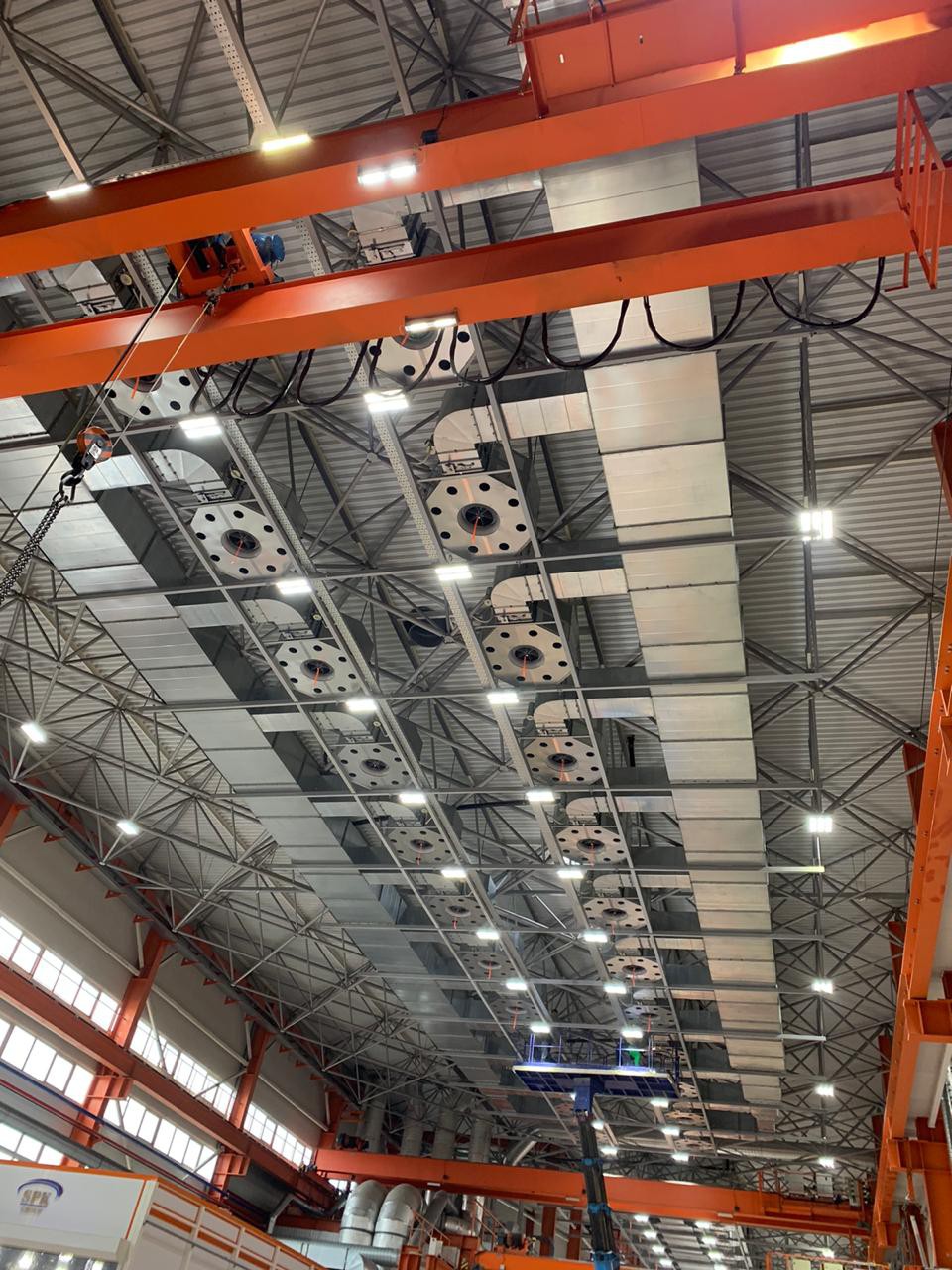

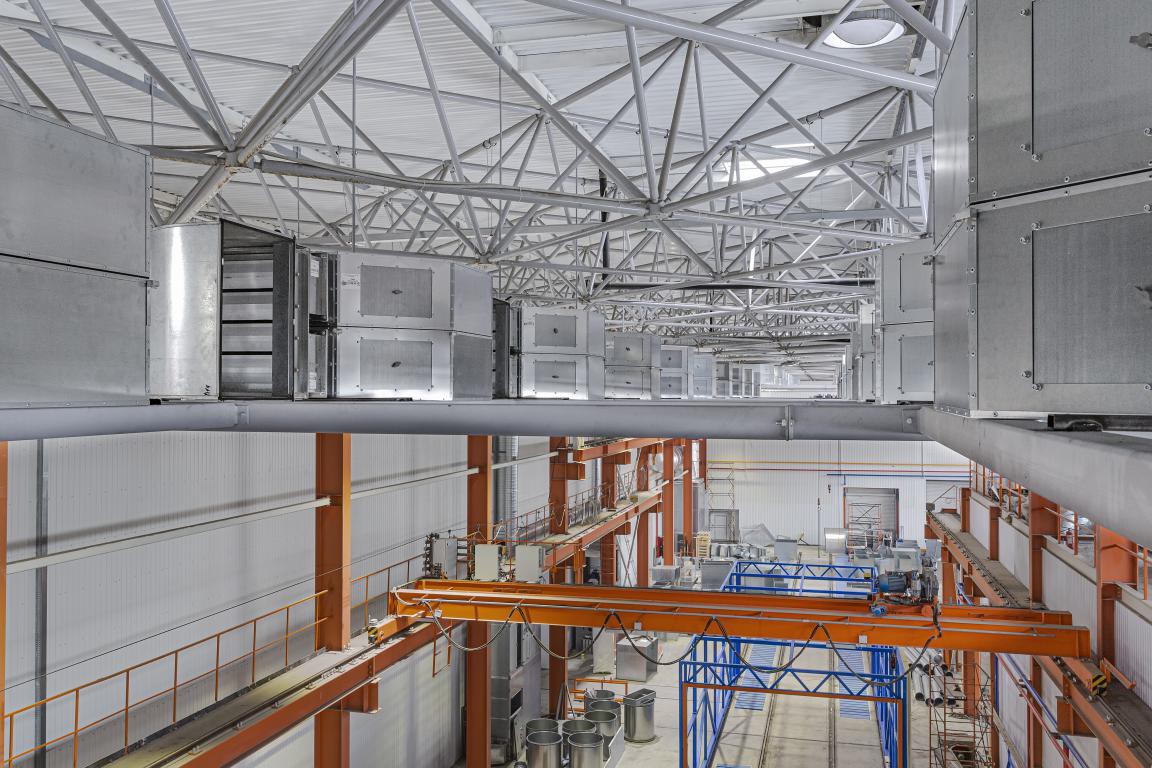

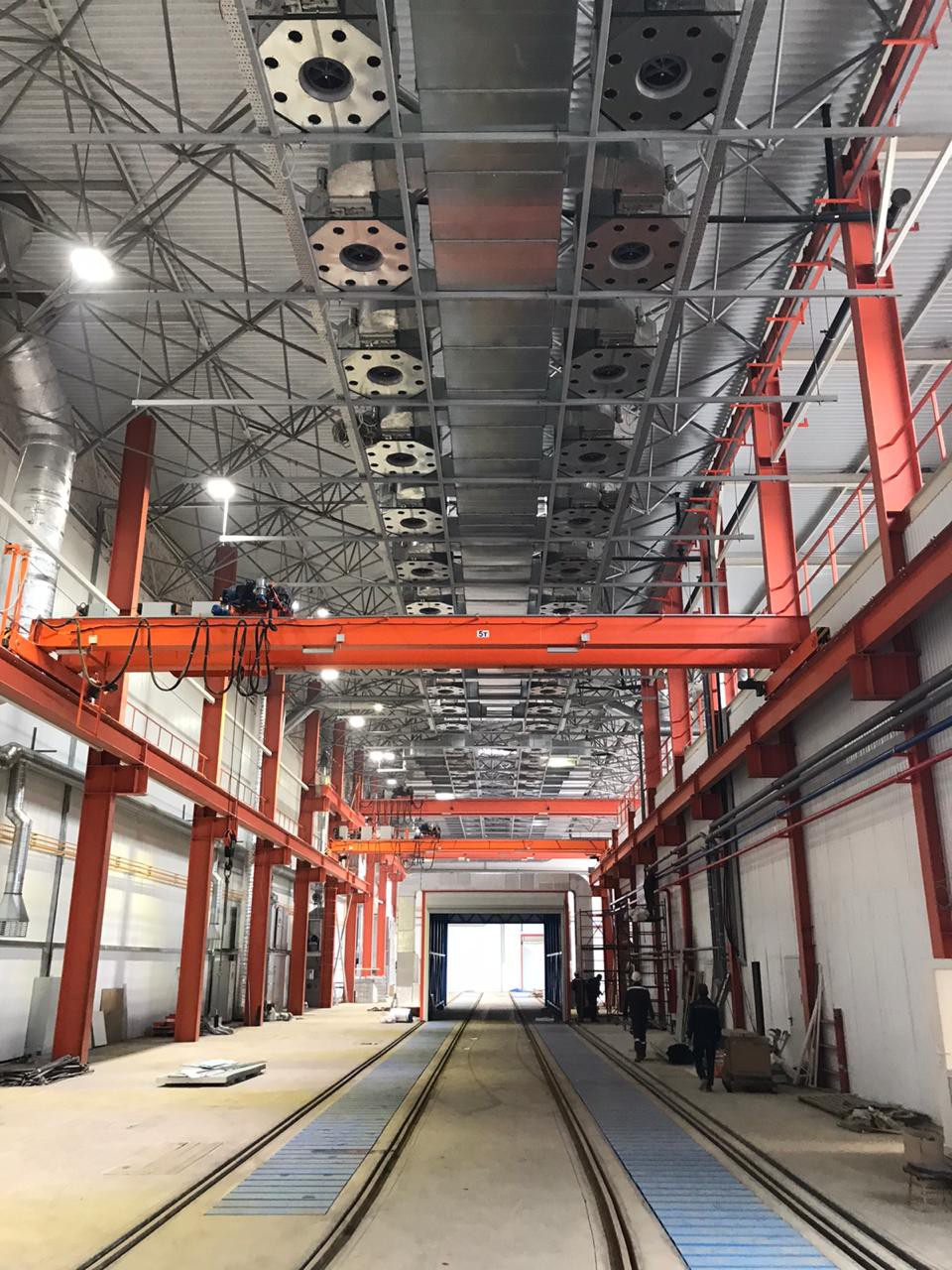

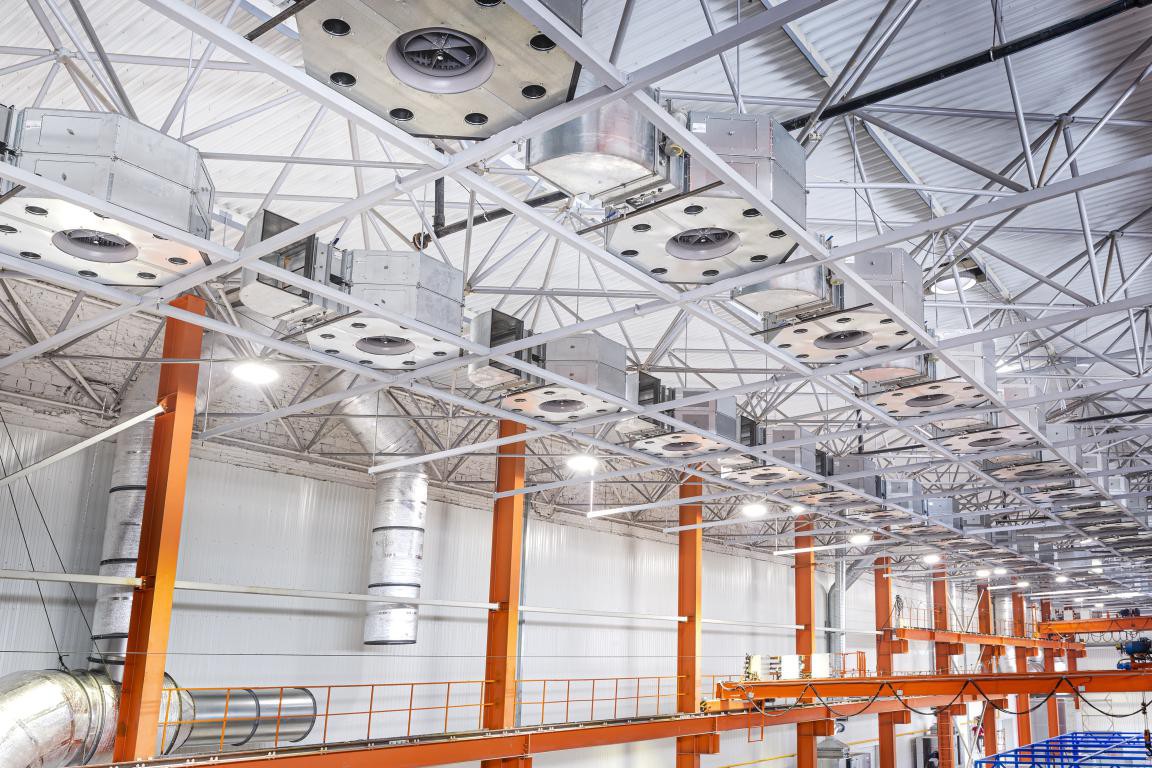

Общее число воздухораспределительных сопел в проекте – 24.
Воздух в зоне направляется сверху вниз, унося окрасочный опыл из рабочей зоны. Скорость потока равна 0,2 метра в сек.

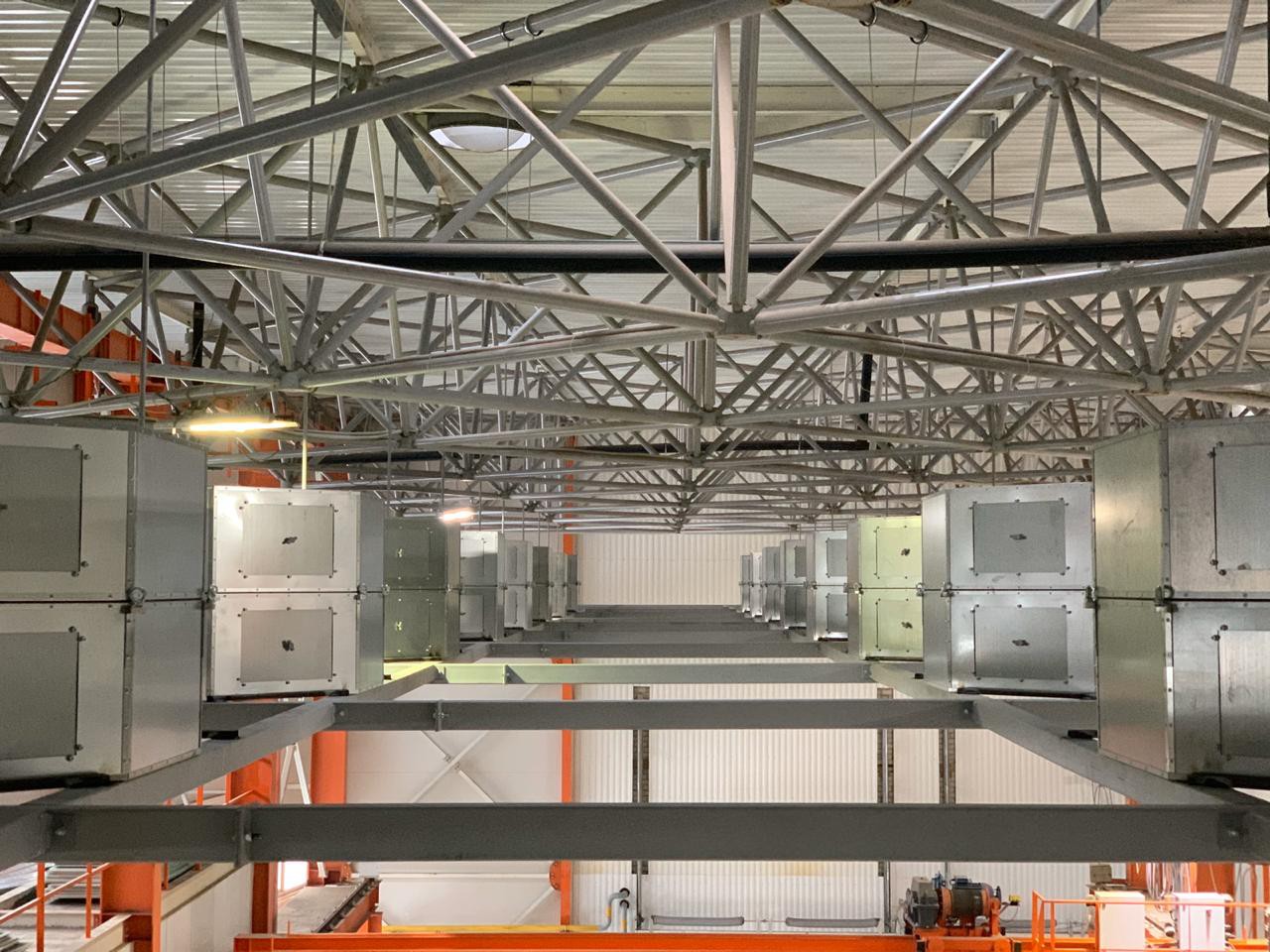

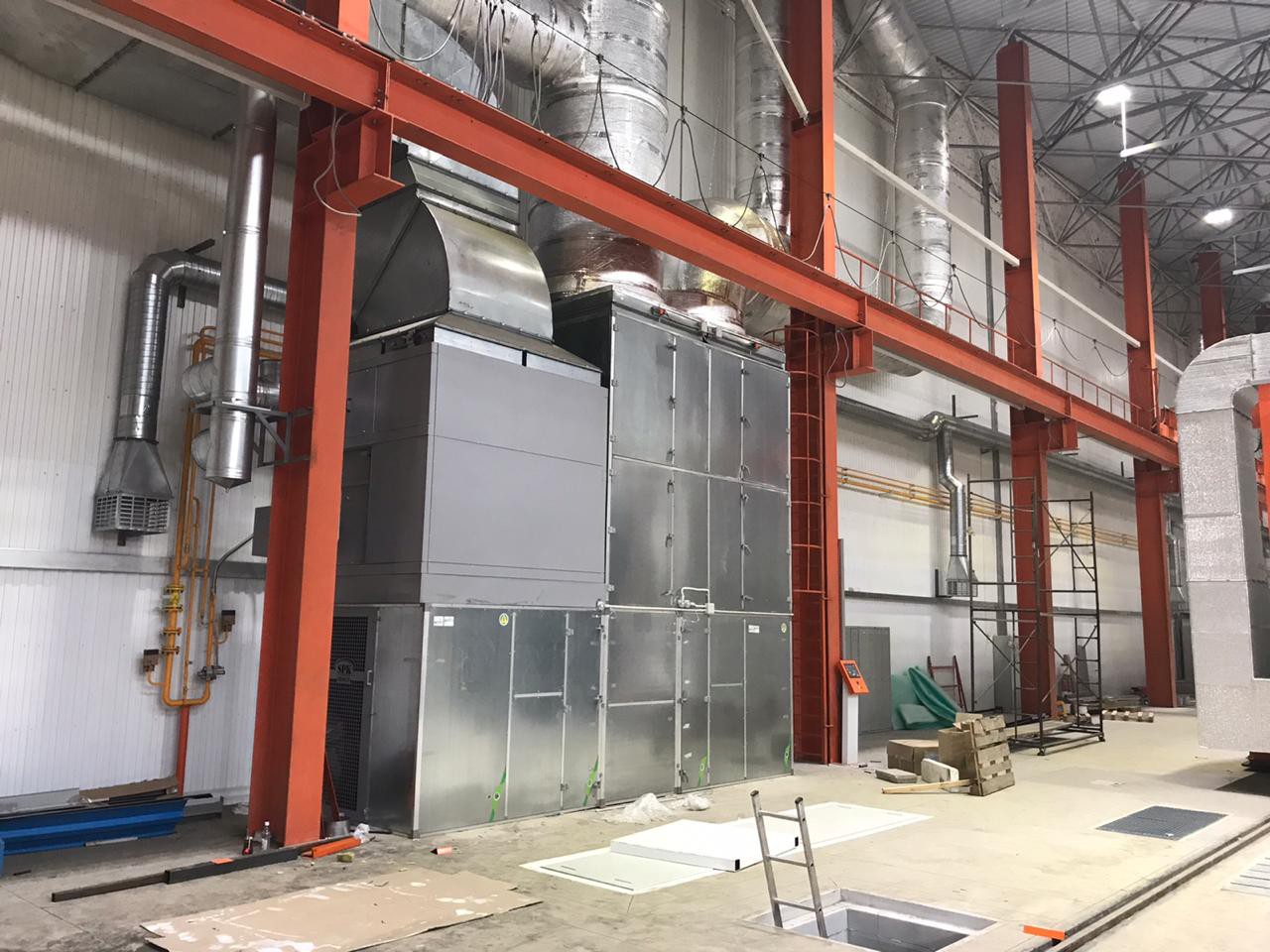

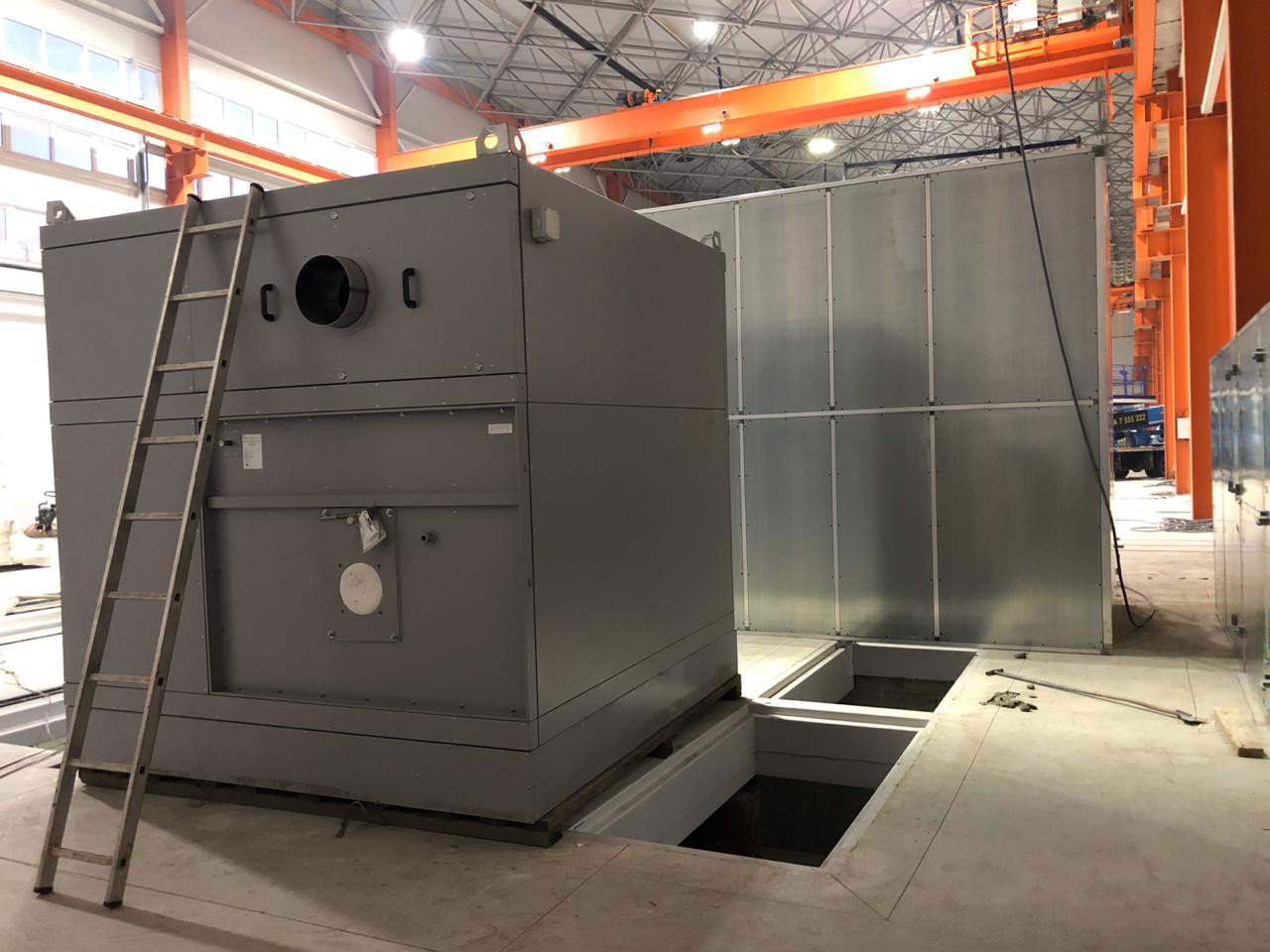

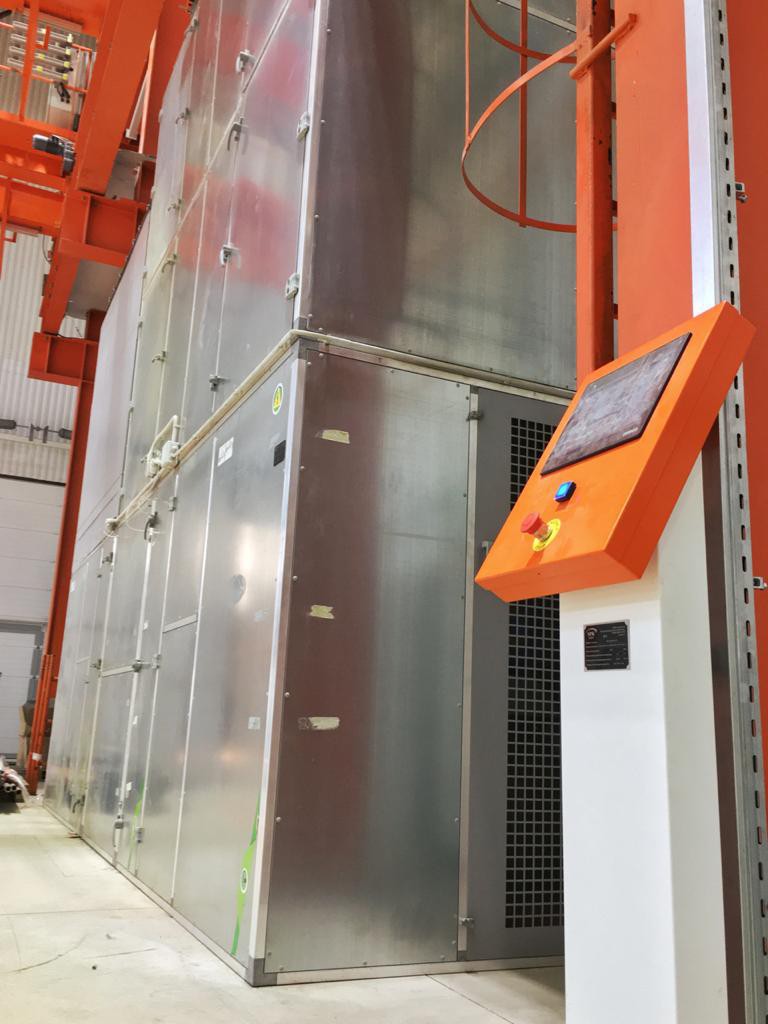

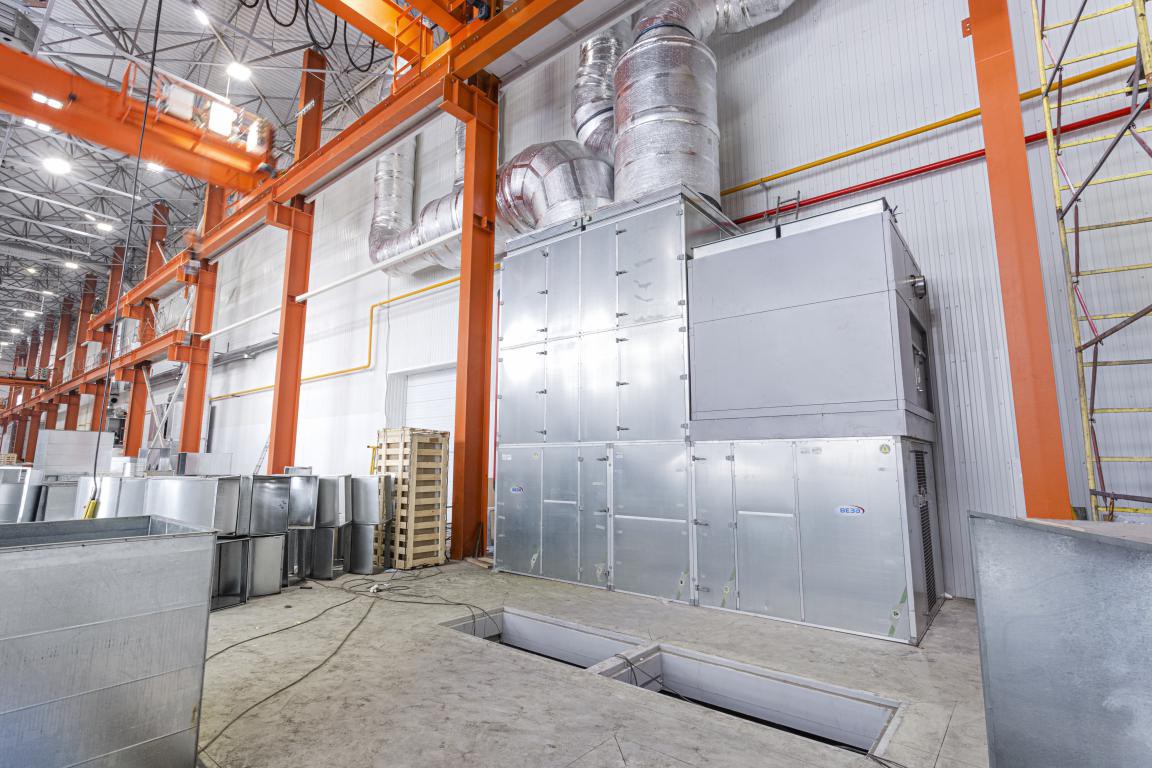

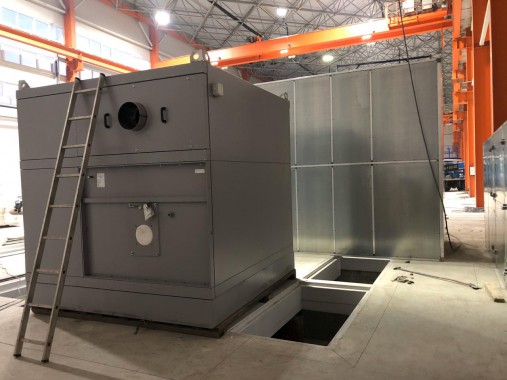

В проекте предусмотрен вентрагрегат SP(50), расположен который на расстоянии 10 метров от зоны.
Теплообменник с горелкой на природном газе.

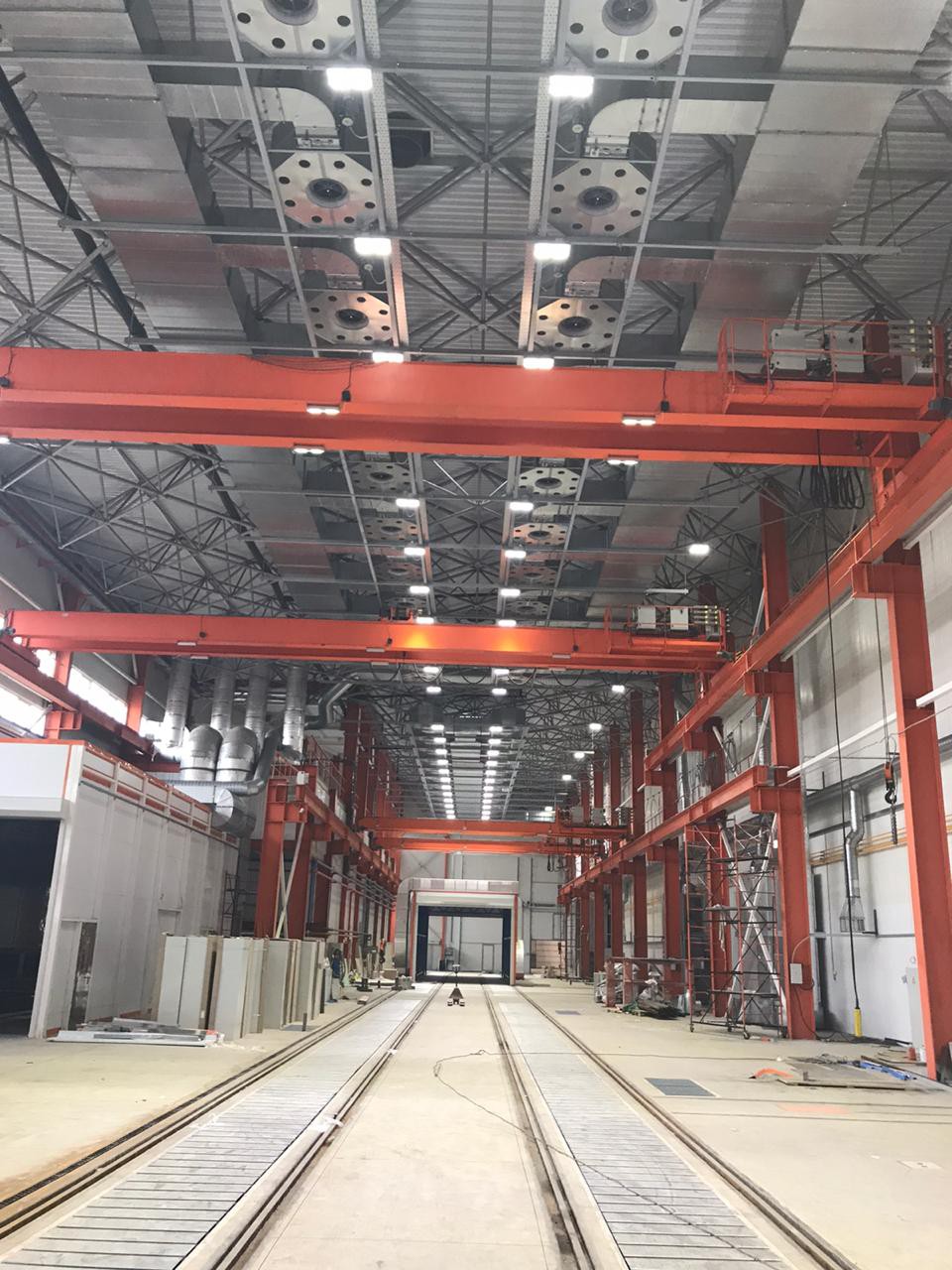

Освещение в рабочей зоне. Уровень освещенности – 700 Люкс. Устанавливаются 24 светильника повышенной яркости.
Предусмотрен 1 вентагрегат SP(50), который размещается на расстоянии 10 м от зоны.
Теплообменник с горелкой на природном газе – 1 шт.
Освещение. Уровень освещенности составляет 700 Лк, 24 светильника повышенной яркости.
Общая потребляемая мощность камеры – до 50 кВт.
