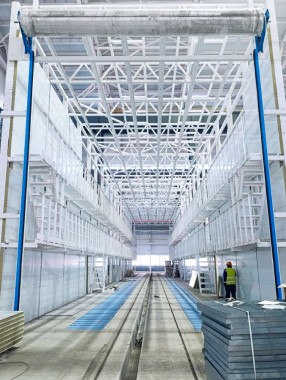

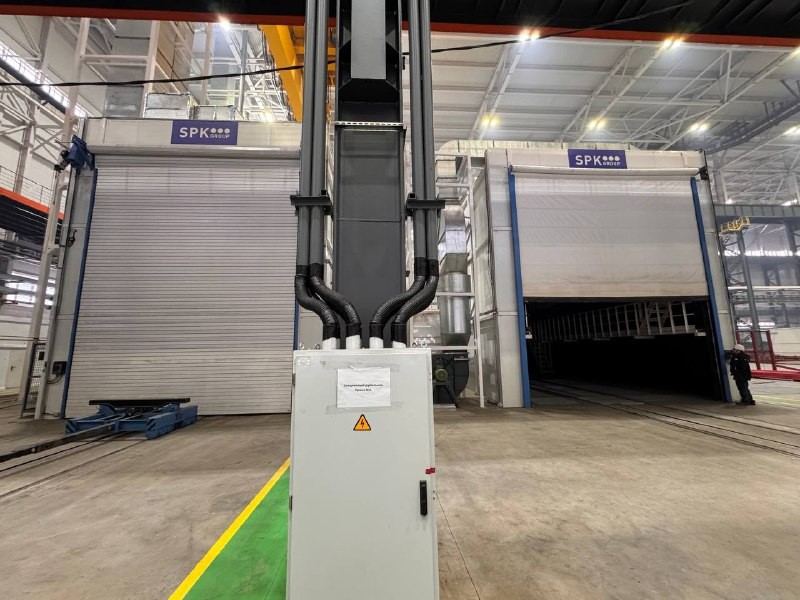

Дробеструйная и окрасочно-сушильная камера в комплексе SPK, г. Магнитогорск
Разработка, поставка и монтаж комплекс оборудования дробеструйной камеры SPK с внутренними габаритами 45000х7000х8000 мм и окрасочно-сушильной камеры с габаритами 45000х7000х8000 мм.

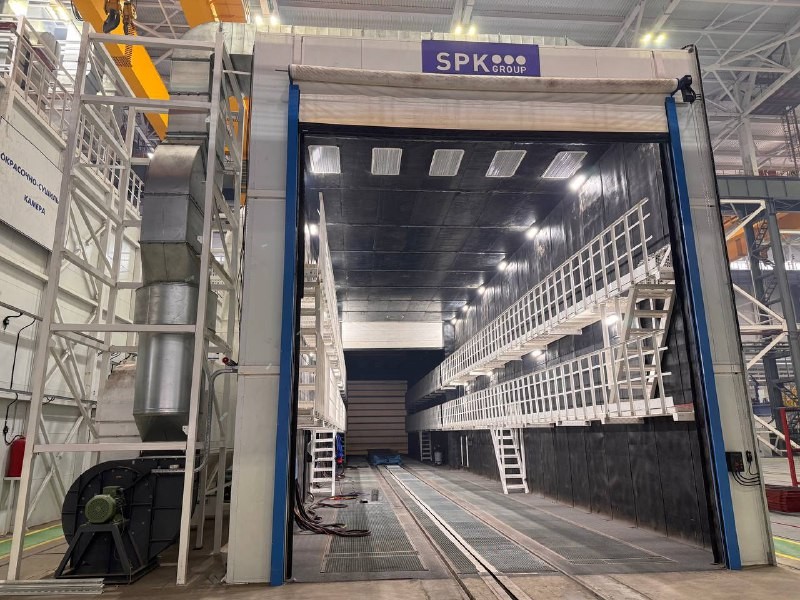

Дробеструйная камера SPK-45.7.8
Эта установка предназначена для ручной обработки черных металлов методом струйной очистки с использованием сухого, сыпучего абразива — литой или колотой стальной дроби.
Основные характеристики камеры
- Габаритные размеры (Д×Ш×В): 45 000 мм × 7 000 мм × 8 000 мм.

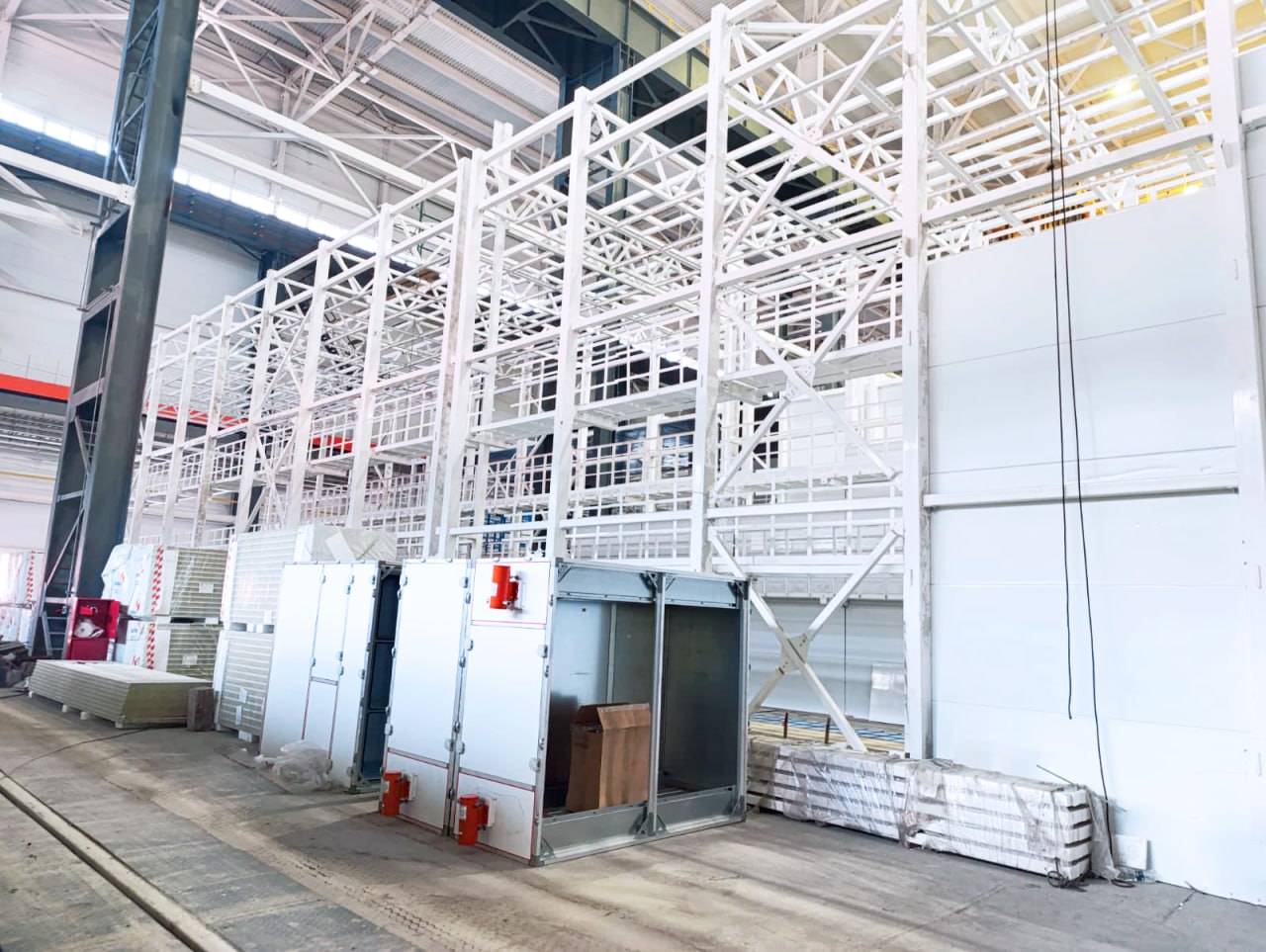

- Структура: металлический каркас с внешним слоем из сэндвич-панелей.
- Защитное покрытие стен: резиновое покрытие.
- Минимальная толщина стен: 3 мм.

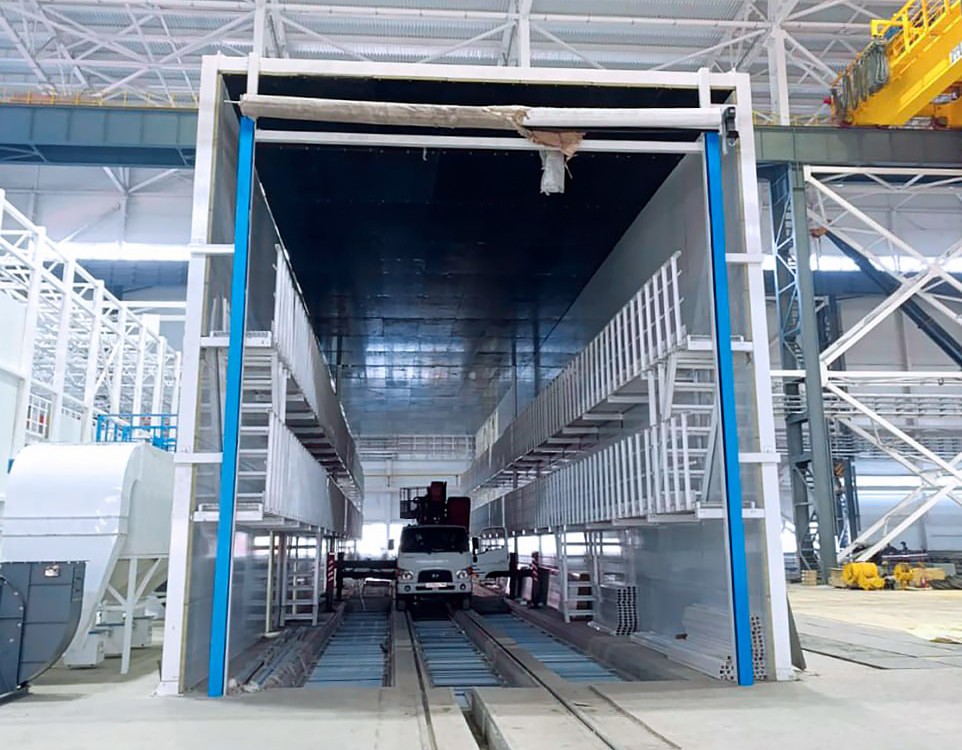

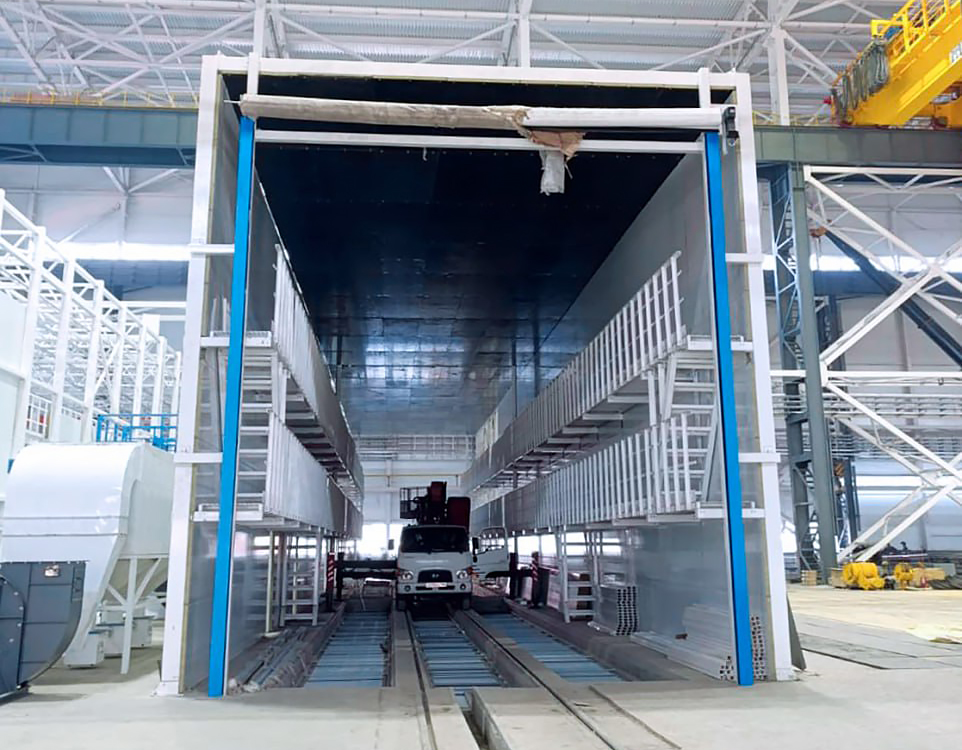

- Основные ворота: 2 роллетных из ПВХ, размеры 6 000 × 7 000 мм.
- Межсекционные ворота: 1 роллет из ПВХ, размеры 6 000 × 8 300 мм.
- Сервисные двери: 4 шт., размером 800 × 2 000 мм.

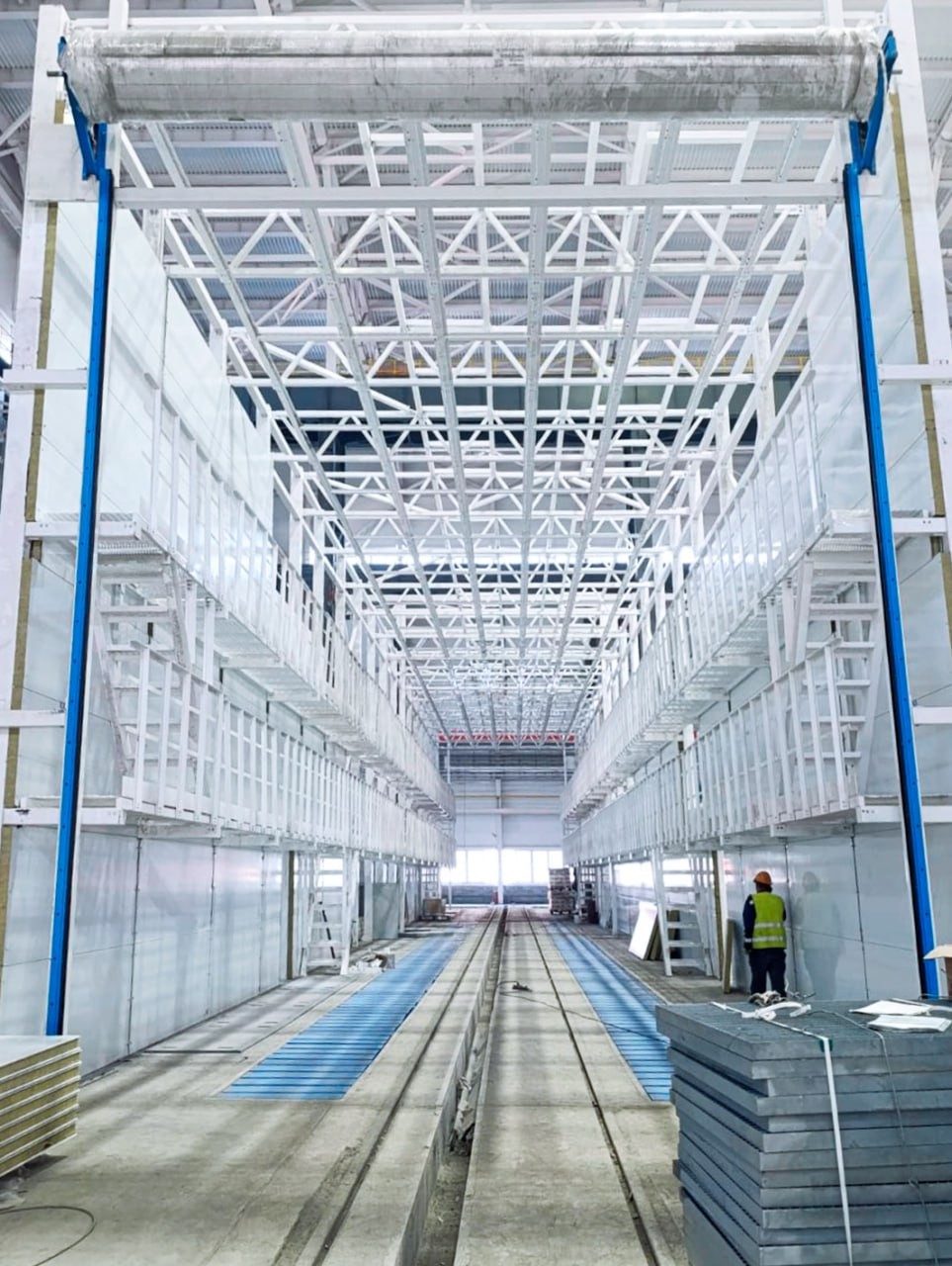

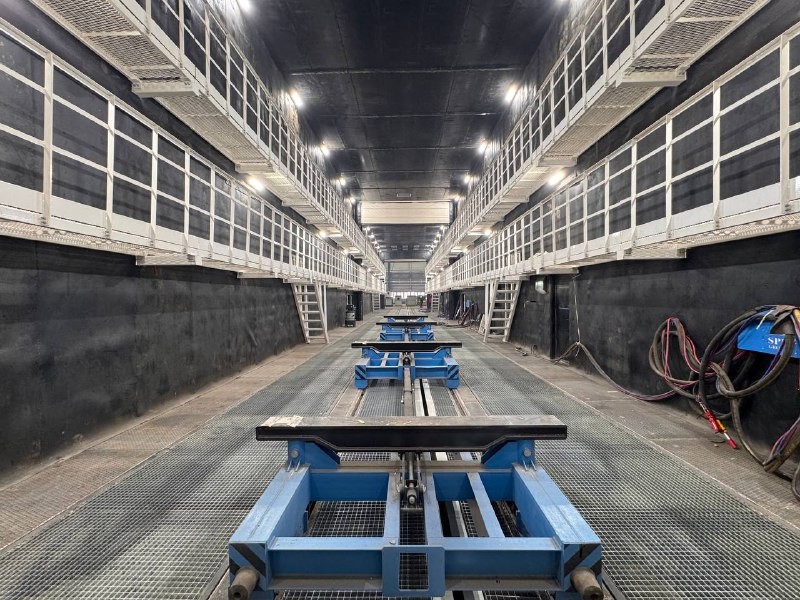

- Для удобства оператора: стационарные настенные галереи для перемещения по двум уровням.

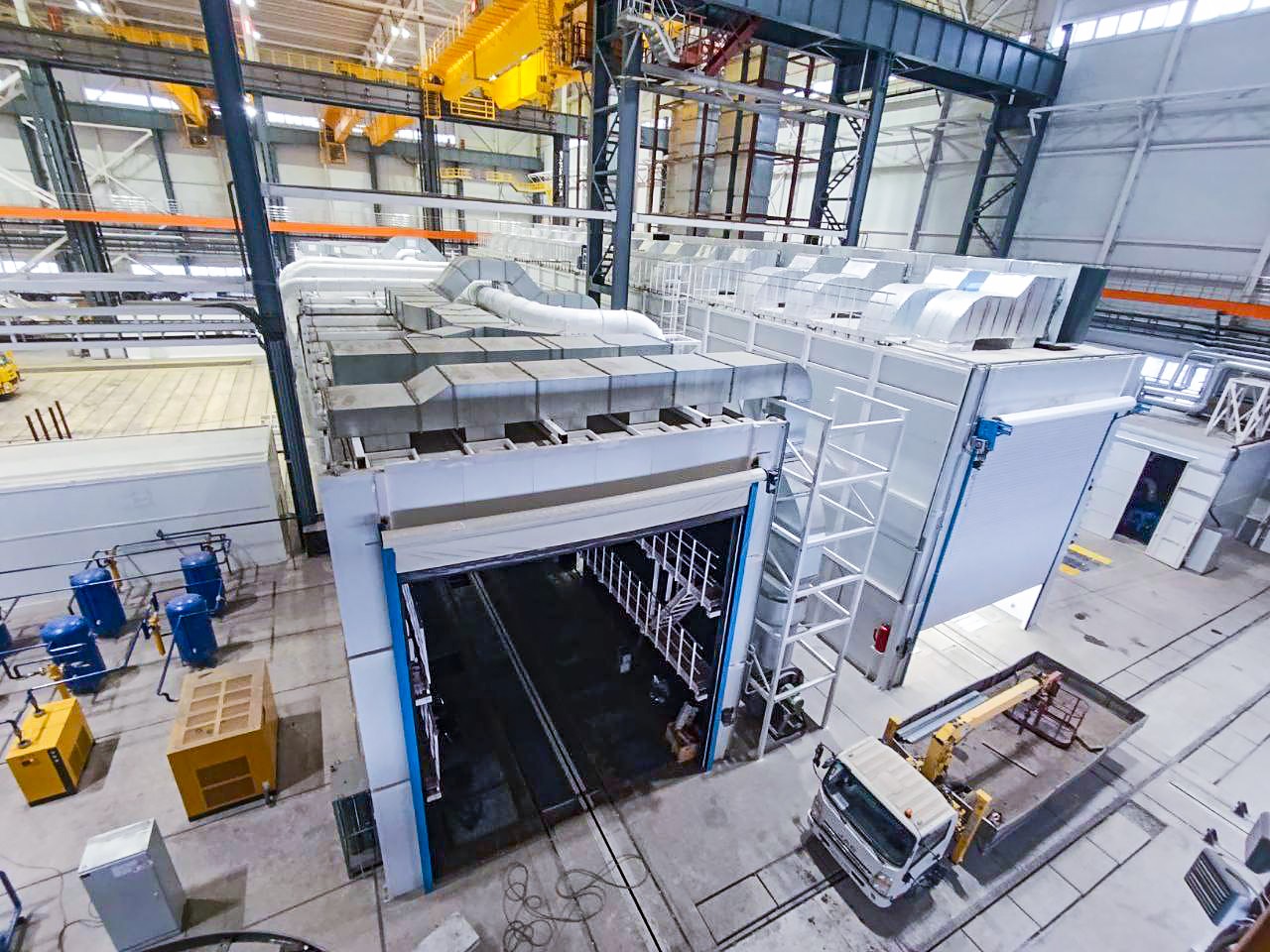

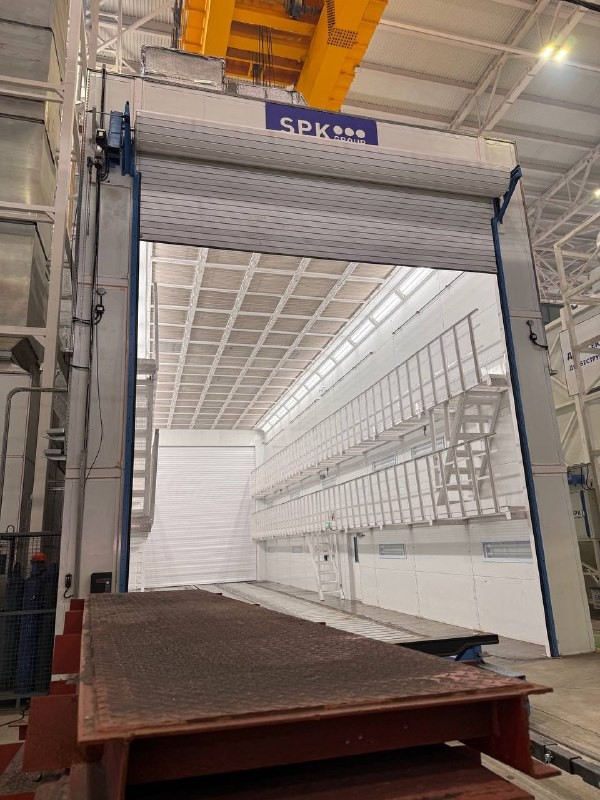

Окрасочно-сушильная камера SPK-45.7.8
Эта модель предназначена для ручного нанесения защитных и декоративных покрытий на изделия с помощью пневмоинструментария, а также для их сушки за счет конвекционного нагрева воздуха.
- Камера выполнена из металлического каркаса с сендвич-панелями толщиной 80 мм, внутри которых размещена минеральная вата из базальтового волокна. |
Ворота и проемы
- Подъемные роллетные ворота: 2 шт., размер 6 000 × 7 000 мм.
- Межсекционные ворота: 1 шт., такие же, 6 000 × 7 000 мм.
- Сервисные двери: 4 шт., типа «Антипаника», размер 800 × 2 000 мм.

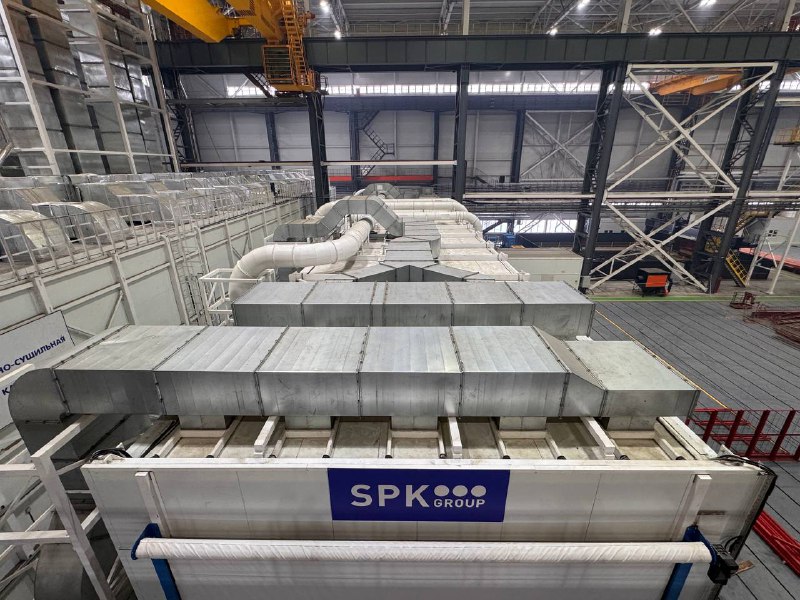

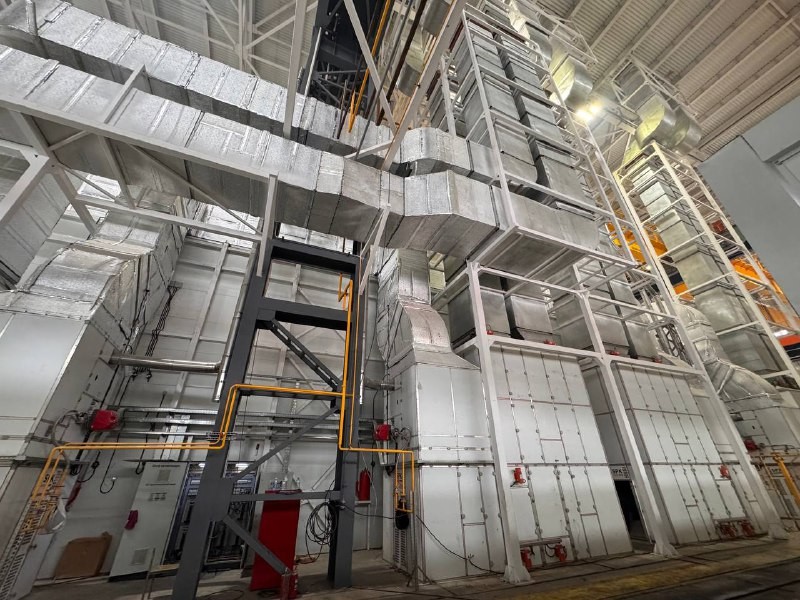

Вентиляция и климат-контроль
- Встроена принудительная приточно-вытяжная вентиляция, забор воздуха — из окружающей среды, выброс — обратно.

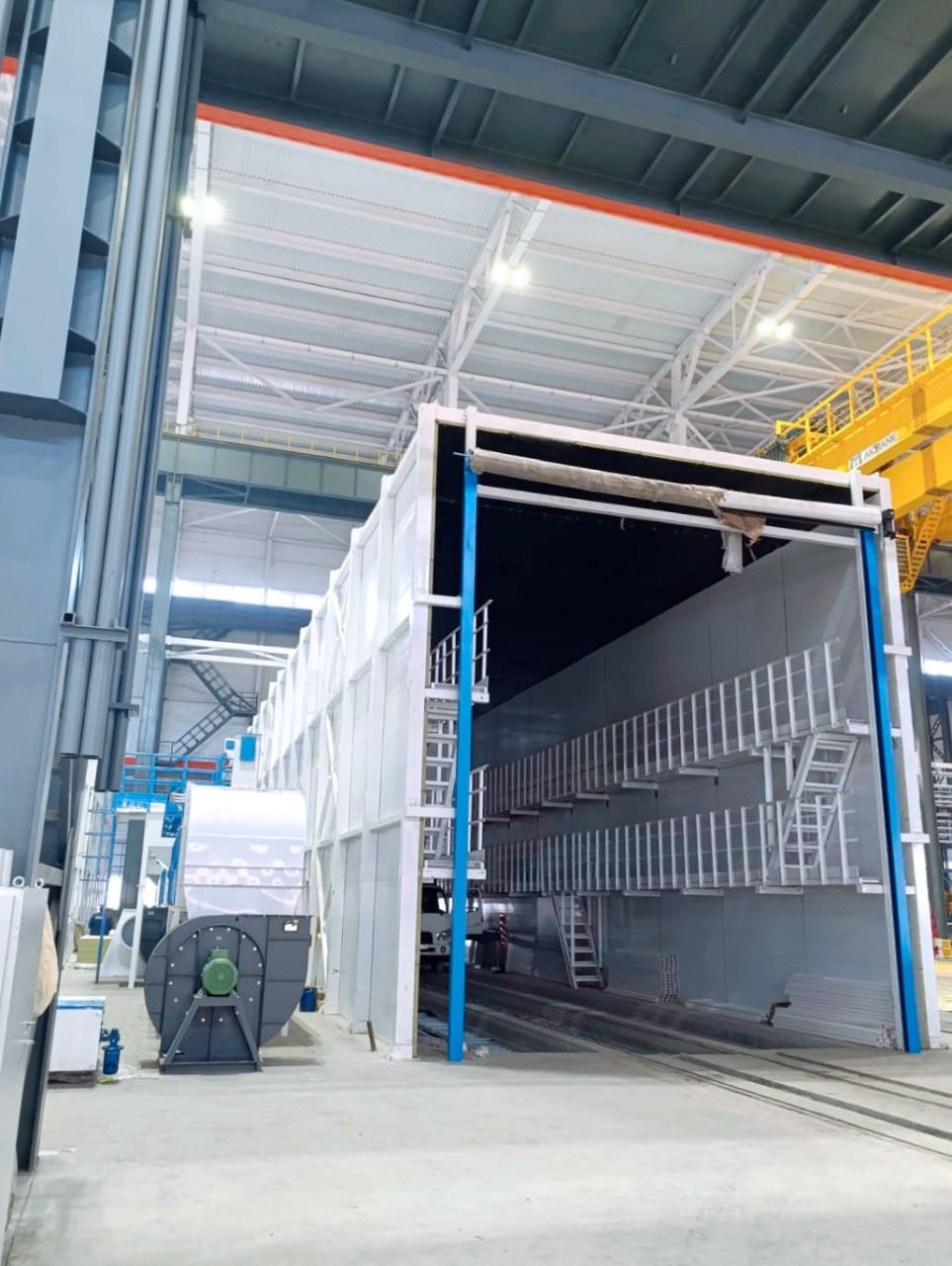

- Вентиляторы расположены вдоль боковой стены внутри цеха.
- Приток происходит сверху вниз.
- Вытяжка — сверху вниз через специальные приямки.
- Кратность воздухообмена достигает 79 раз в час.
- Общая производительность системы — 200 000 м³/ч.
- Модель вентиляционной установки: СПК-ВУ-50 (всего 4 шт.), каждый — по 50 000 м³/ч.
- Давление вентиляторов — 600 Па.
- Обогрев воздуха осуществляется газовым теплообменником мощностью 460 кВт на природном газе, а также горелкой ExEco RS 44/M.
- Электросеть: 230 В, 50 Гц.
Фильтрационная система
- Приточные и вытяжные фильтры — карманные, G4 класса.
- Потолочный фильтр — рулонный, М5.
- В вытяжных приямках установлены лабиринтные фильтры G2 и кассетные G3.
Освещение
- Светодиодные, взрывозащищенные светильники, потолочные и настенные.
- Общая мощность освещения — 10 кВт при 230 В.
- Количество светильников: 50 потолочных и 44 настенных.
- Минимальный уровень освещенности внутри: 750 люкс.
- В аварийной ситуации: 4 аварийных светильника «Выход».
Дополнительное оборудование
- Автоматическая порошковая система пожаротушения с управлением через «Болид».
- 8 блоков подачи сжатого воздуха по 15 тонн каждый, общая грузоподъемность транспорта — 60 тонн.
Система управления
- Регулировка притока и вытяжки осуществляется электродвигателями с частотными преобразователями.
- Управление производится через программируемое устройство с сенсорной панелью.
- Электропитание электроники — около 1 кВт при 230 В.
- Общая потребляемая мощность системы — примерно 270 кВт.
