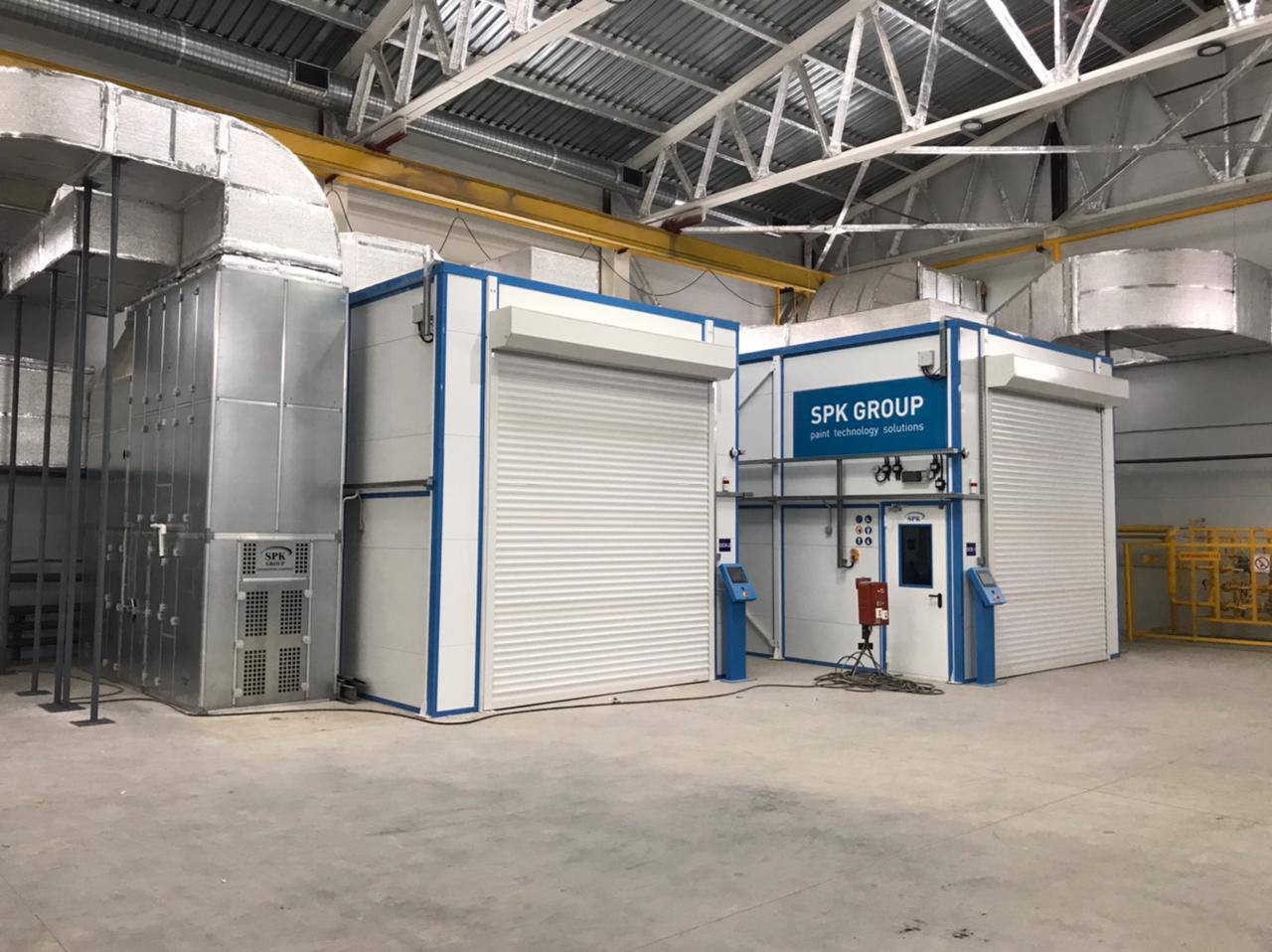

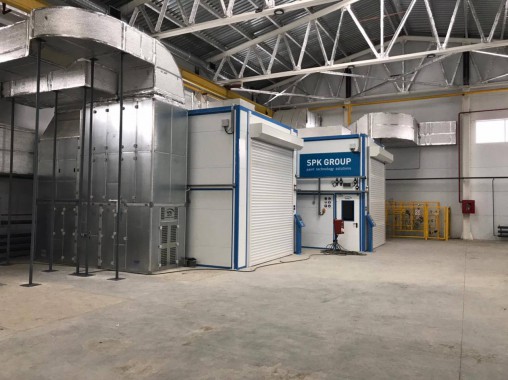

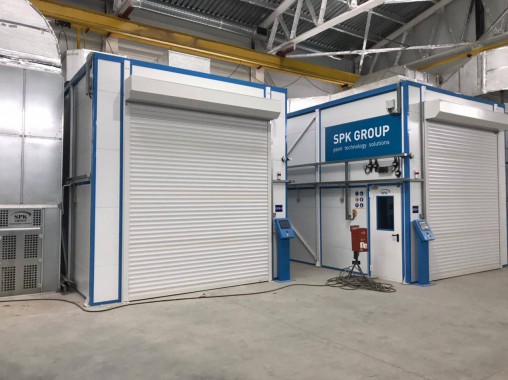

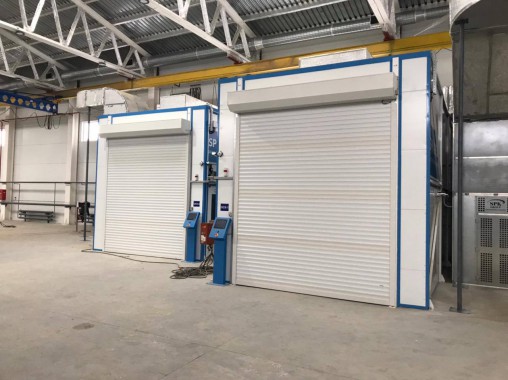

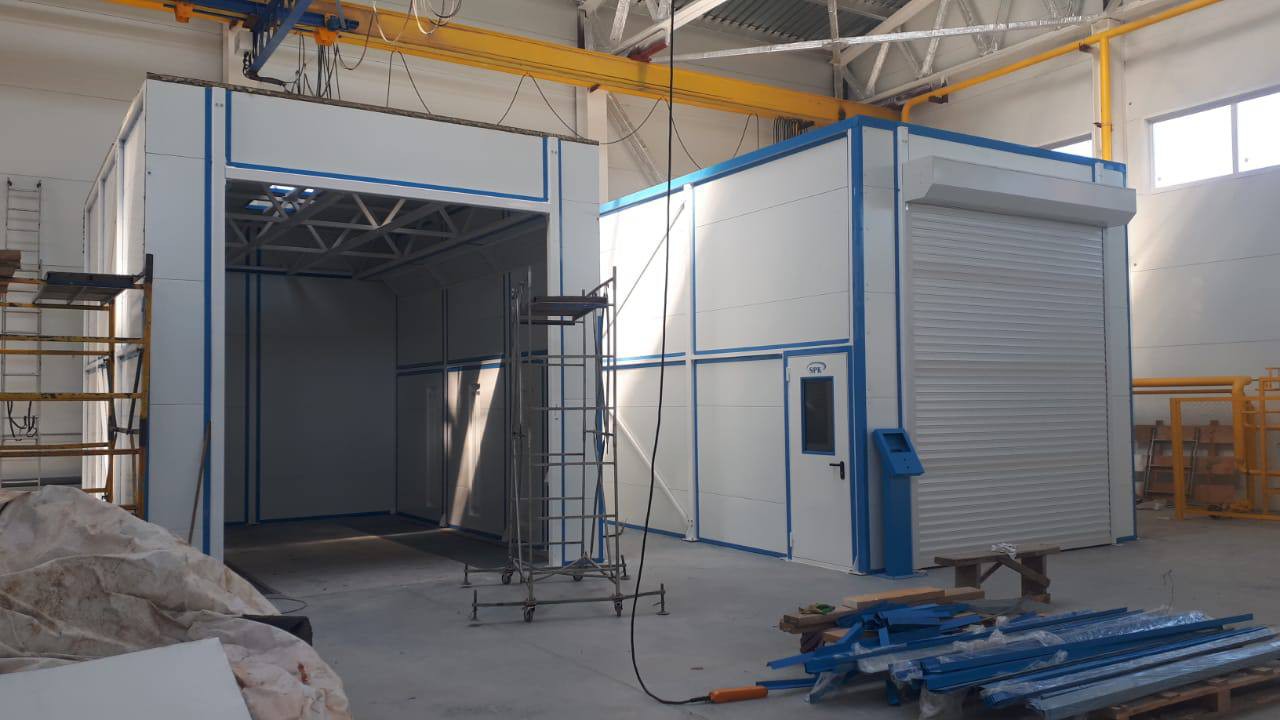

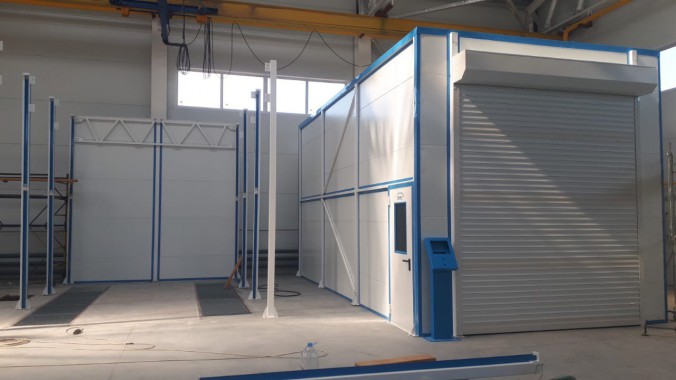

Комплекс из 2-х окрасочно-сушильных камер SPK-6.4.4 и SPK-8.4.4, г. Новосибирск

Назначение камер – подготовка к окраске, нанесение ЛКМ, сушка покрытия. Изделиями являются металлоконструкции разных размеров.

Исполнение камер – тупиковое.

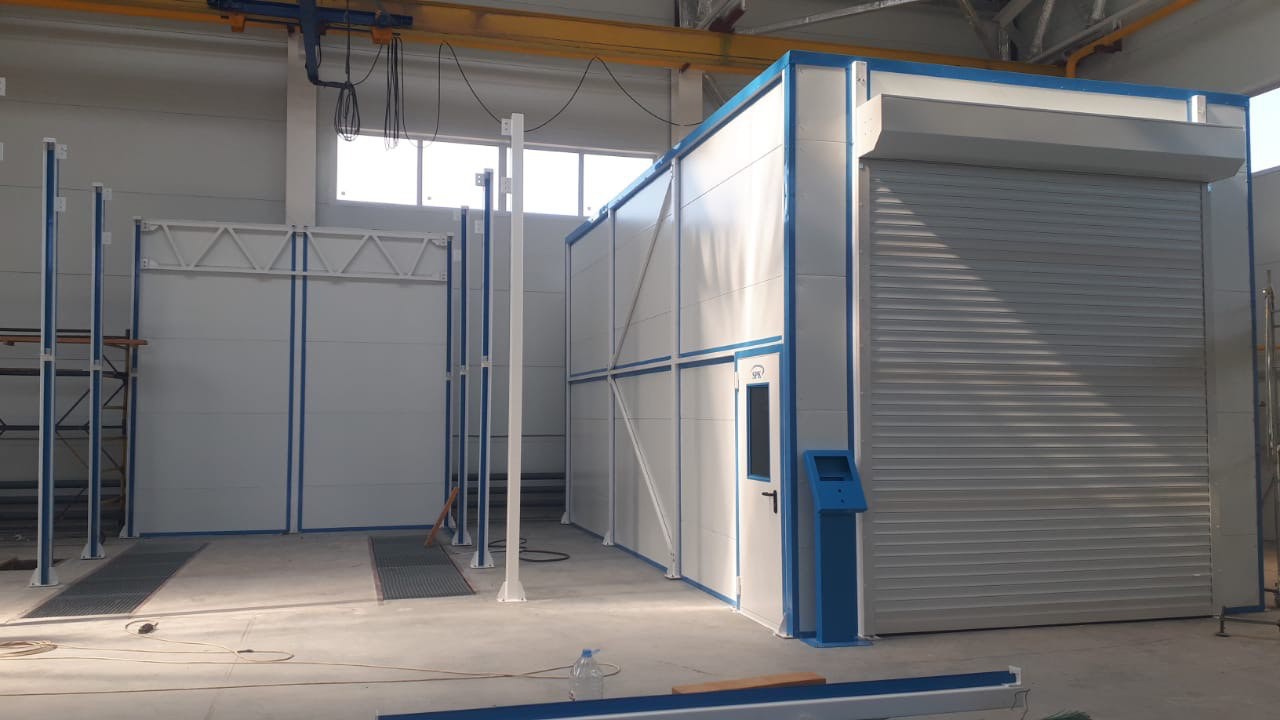

Размеры камеры SPK-6.4.4 – 6000х4000х3500 мм. Предусмотрена система сухой фильтрации. По 2 ступени фильтрации на вытяжке и на притоке. Ворота роллетные 3000х3500 мм. Дверь сервисная 800-2000 мм, расположена в боковой стене.

Освещение в камере окраски и сушки. Светильники светодиодные обеспечивают уровень освещенности на уровне – 750-1000 Лк.

Воздухообмен: приток полный потолочный, вытяжка – в пол. Расход воздуха составляет 23.000 м3/ч. Кратность воздухообмена – 274 крат в час. Природный газ – теплоноситель. Имеется теплообменник газовый из нержавеющей стали. Максимальный расход энергоносителя в процессе окрасочных работ – 28,4 м3/ч.

Управляющее питание: 220 В/50 Гц.

Камера окраски и сушки SPK-8.4.4

Размеры внутренние: 8000х4000х4000 мм, вытяжка проходит через 2 напольных вытяжных канала. Силовой каркас в основе кабины камеры. Распашные 2-створчатые ворота размером 3х3,5 м.

Стеновые панели толщиной 50 мм. Прямая крыша, состоящая из сэндвич-панелей. Сервисная дверь 800х2000 мм. Освещение на уровне 1000 Лк.

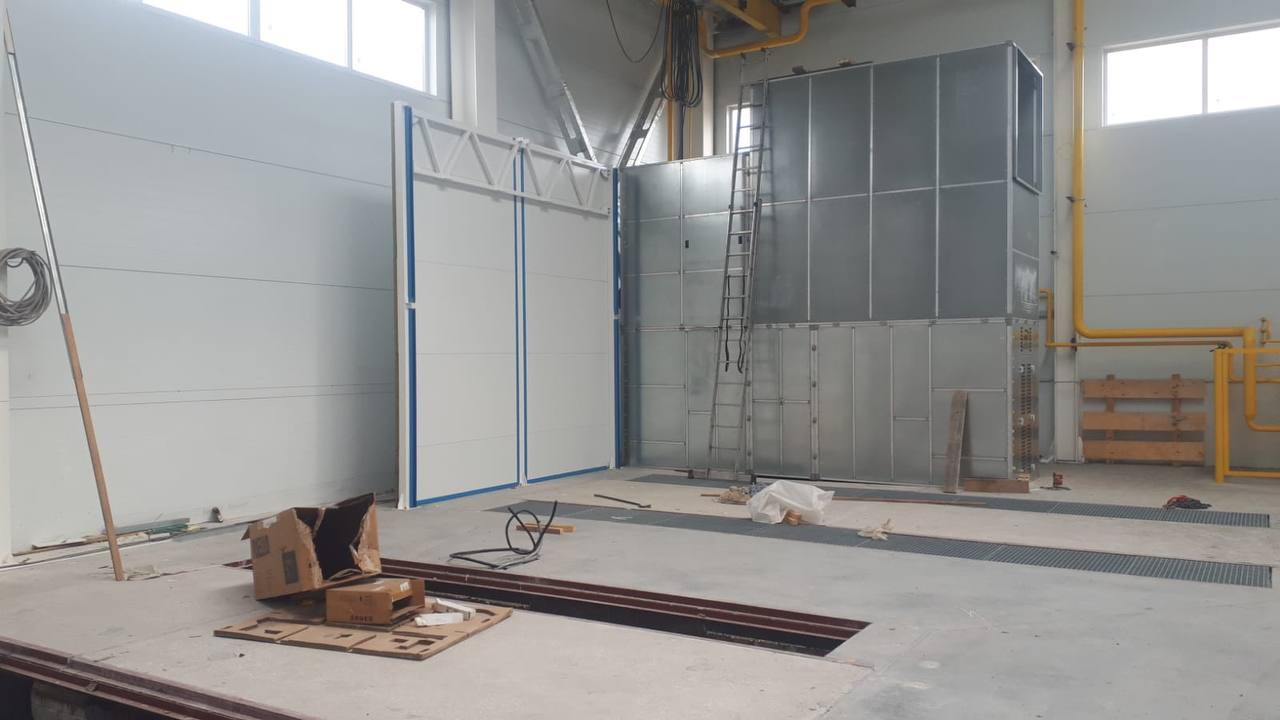

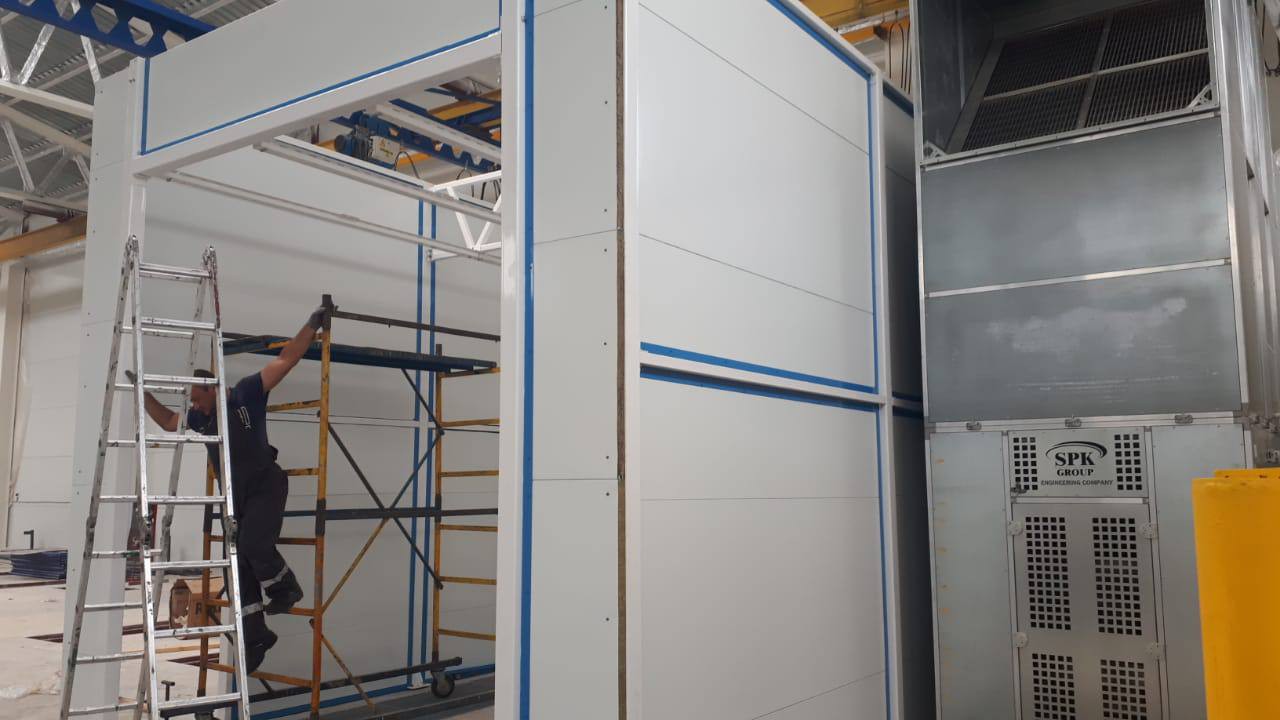

Группа приточно-вытяжная, располагается сбоку камеры окраски.

Теплоносителем является природный газ. Предусмотрен один теплообменник.

Система контроля технологических режимов. Контроллер Omron.

Общая электрическая мощность - 40 кВт.
