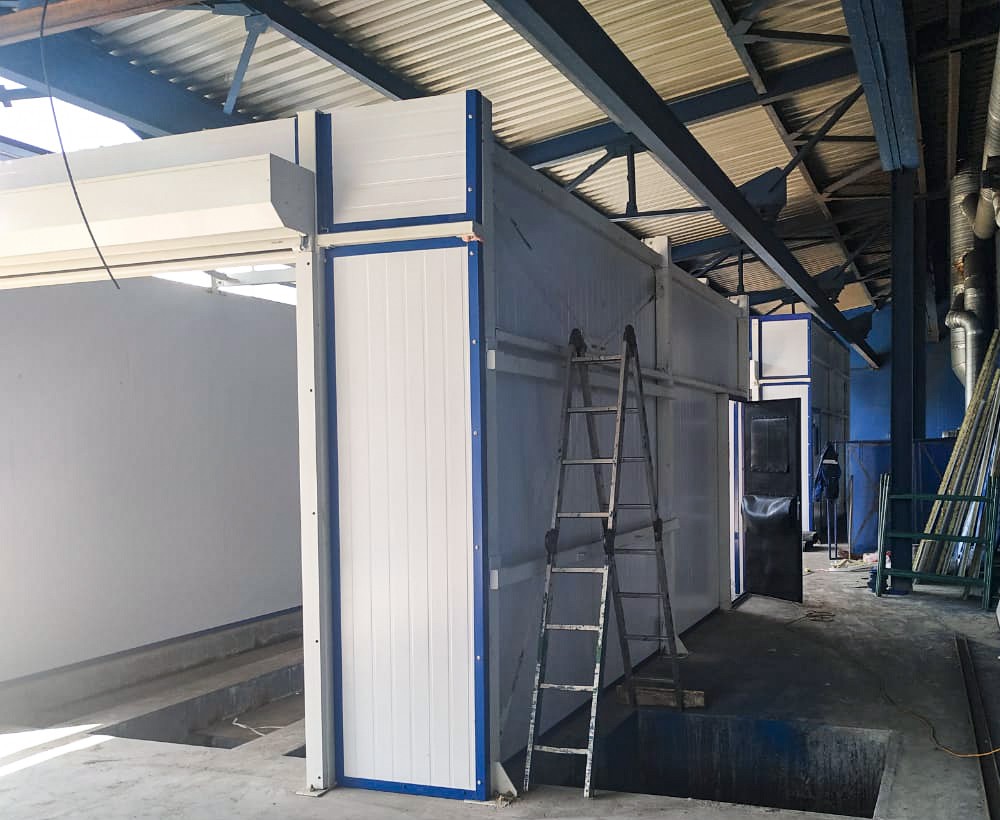

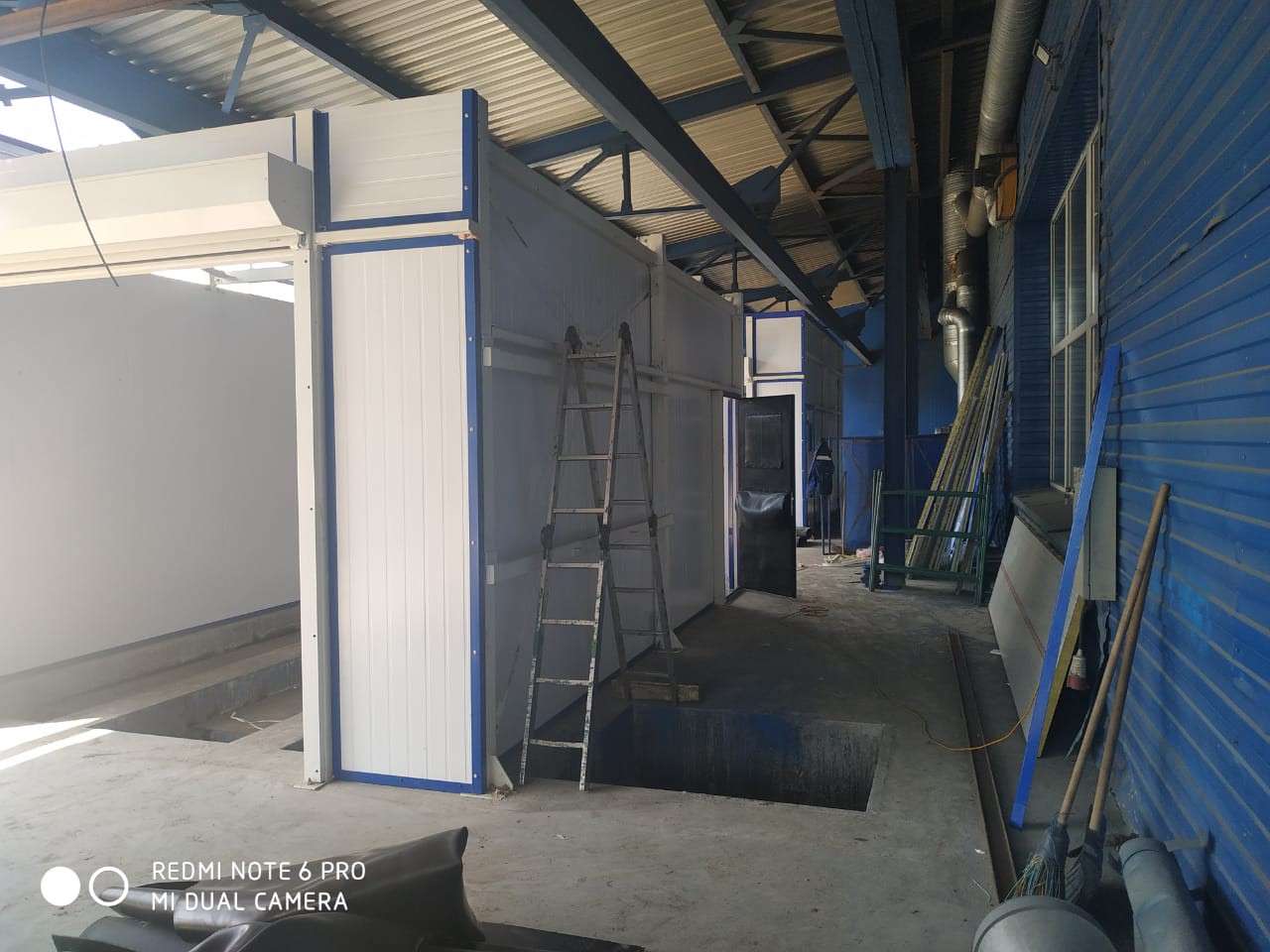

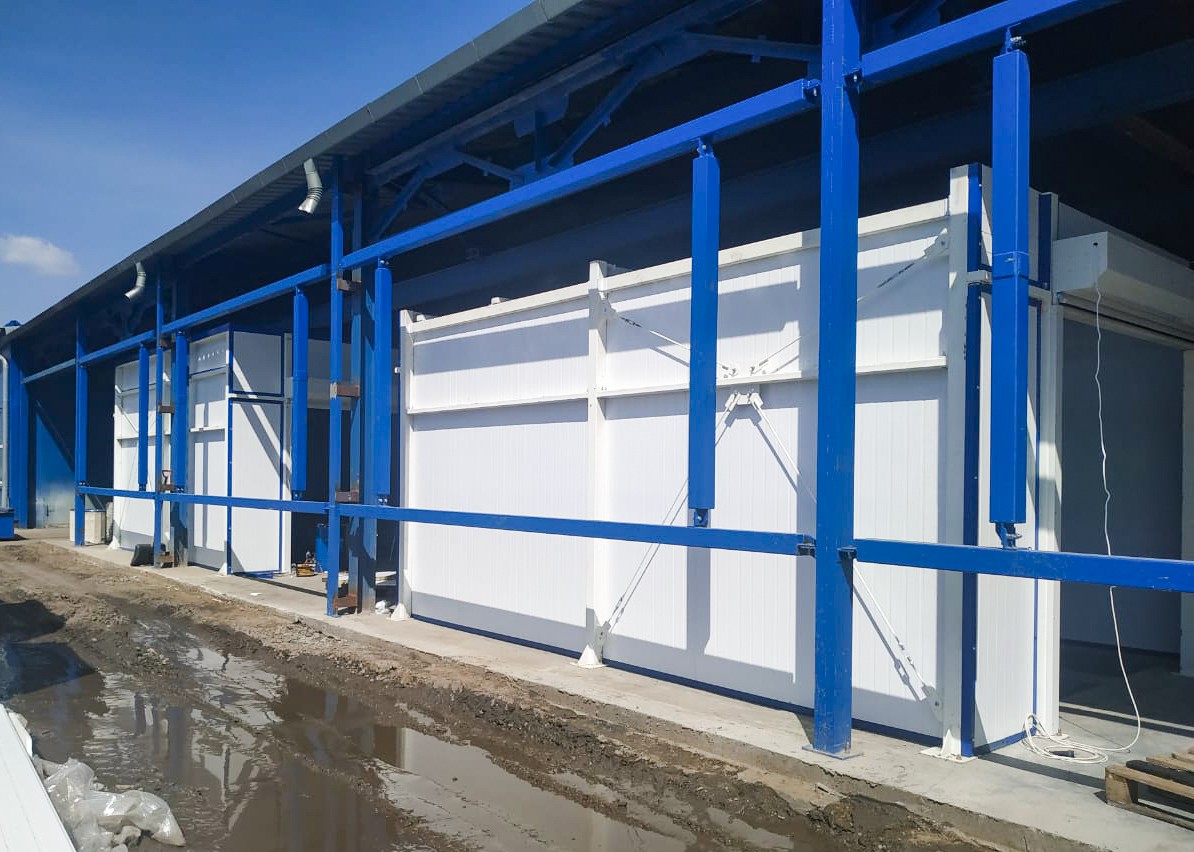

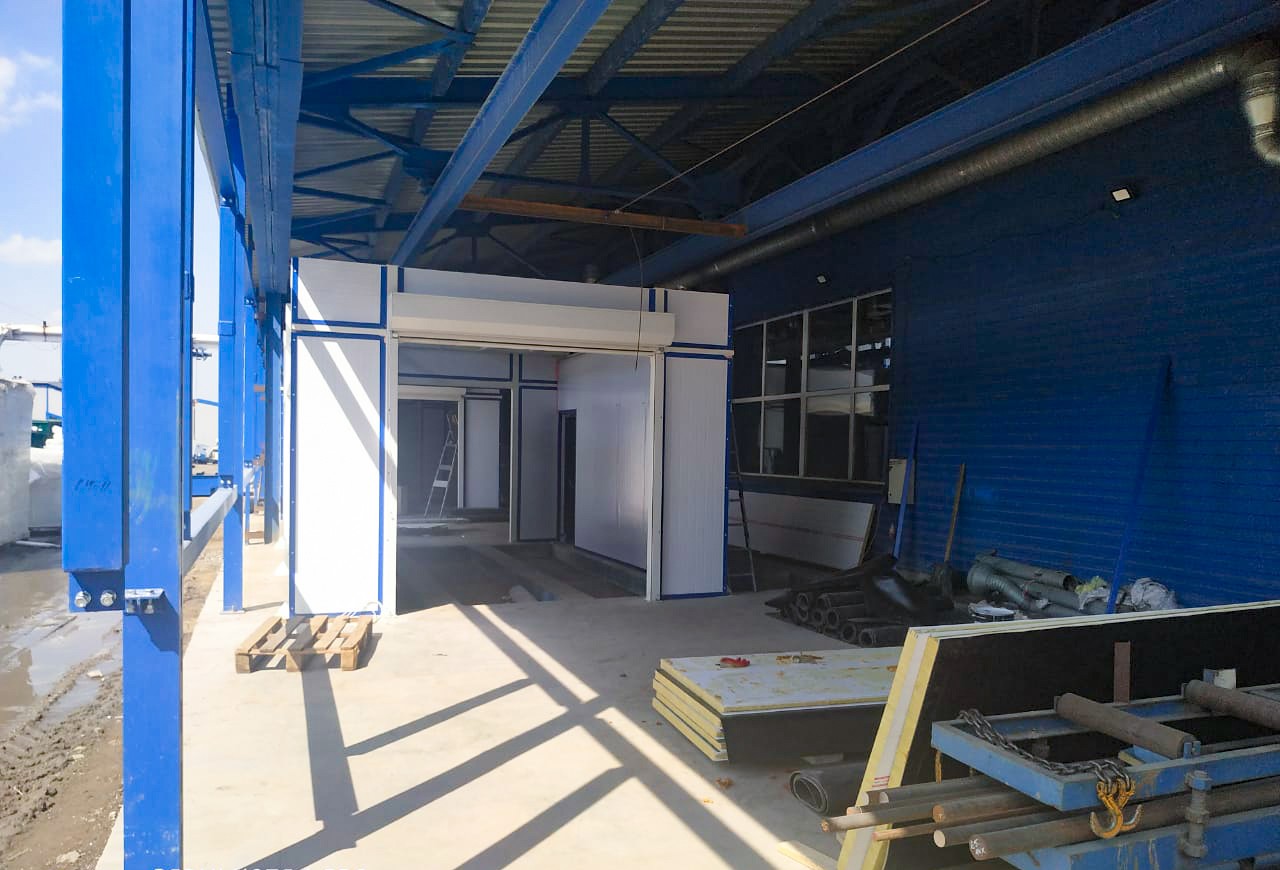

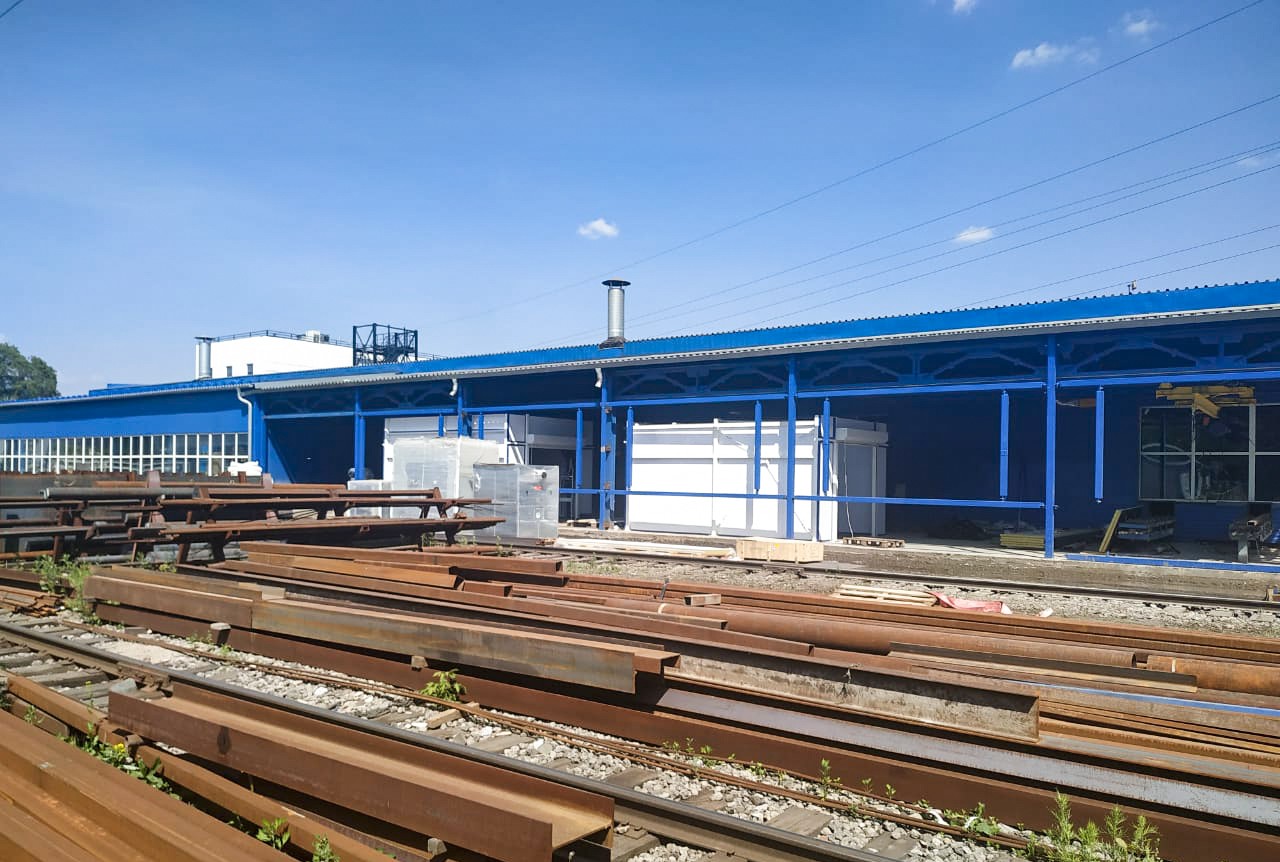

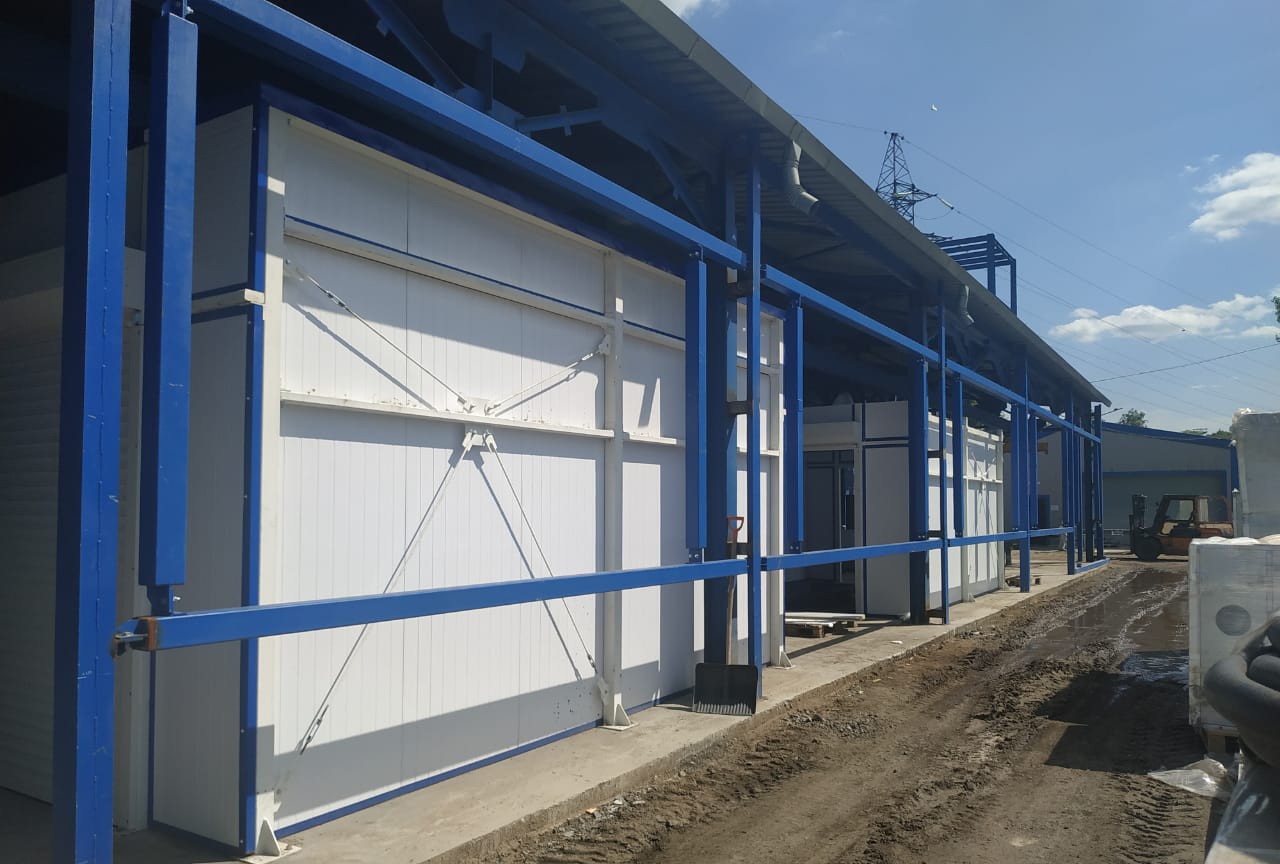

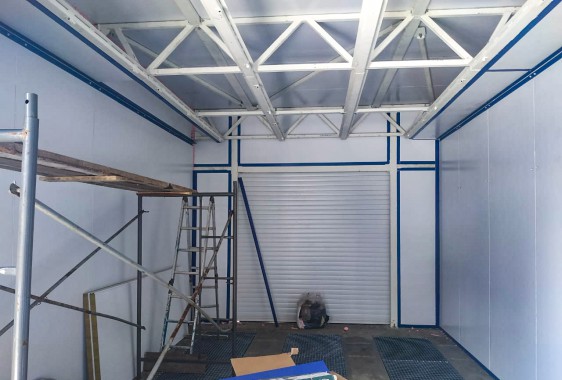

Комплекс проходных камер для дробеструйной очистки поверхности, покраски и сушки SPK, г. Новокузнецк

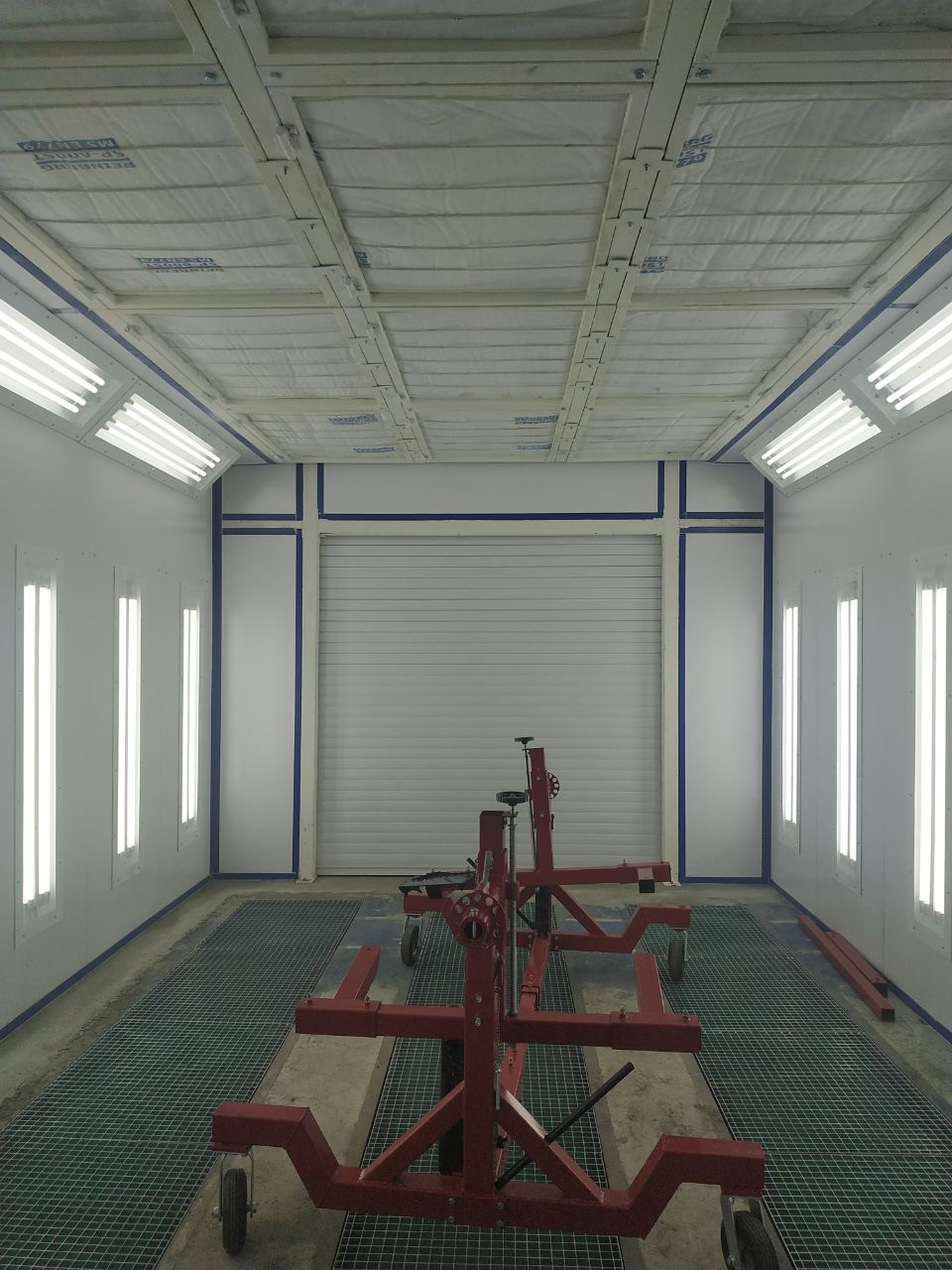

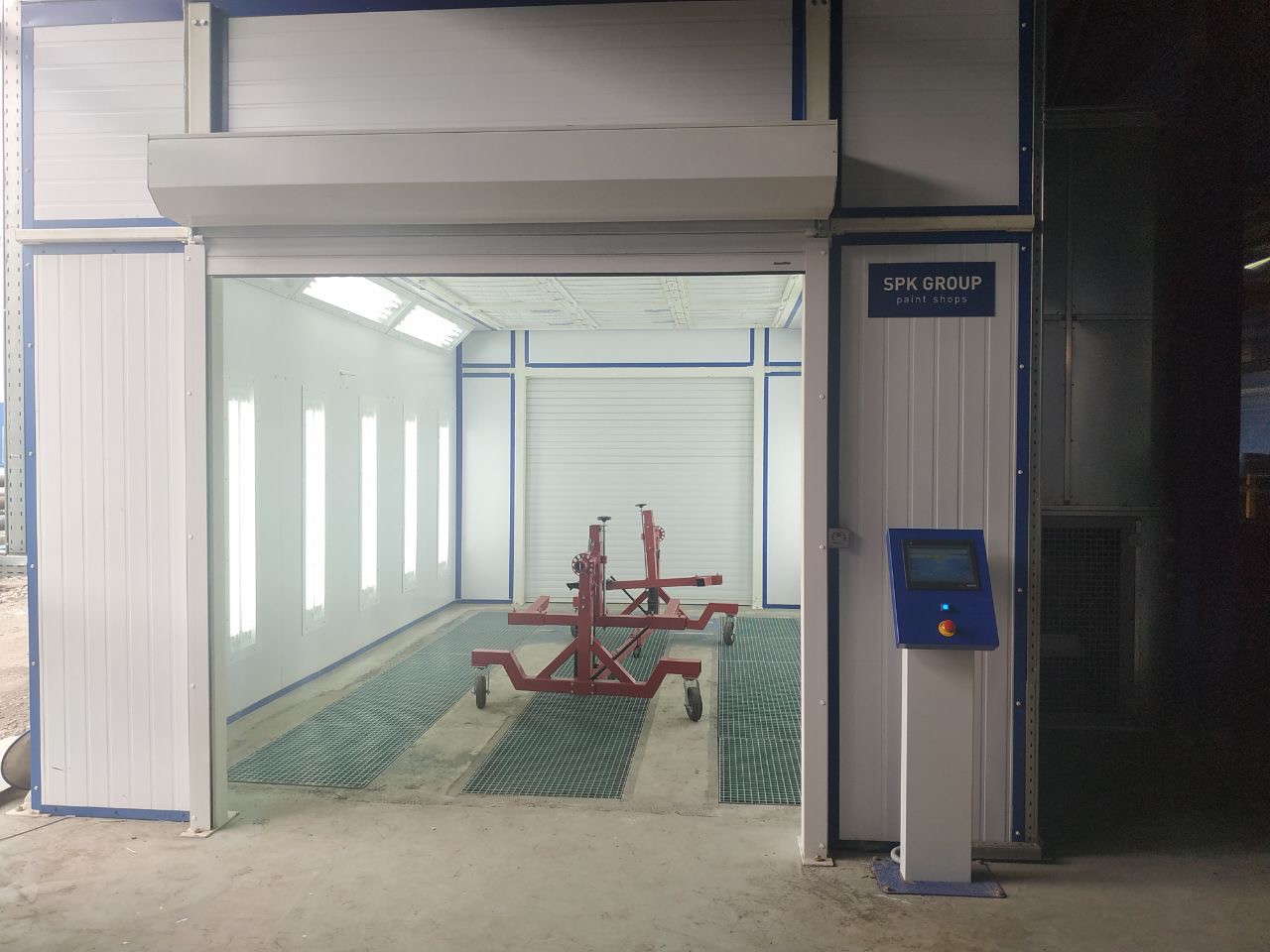

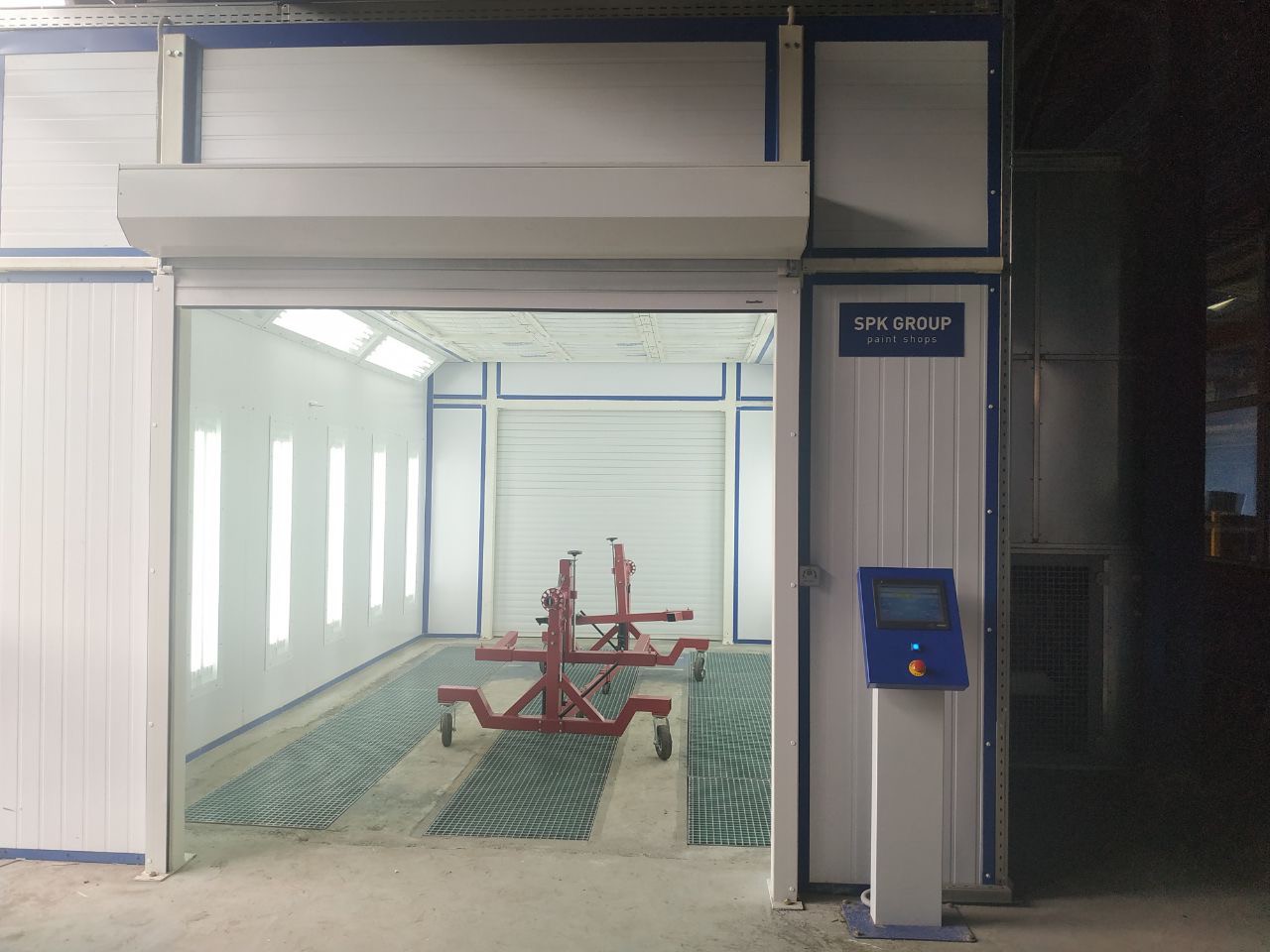

Покрасочно-сушильная камера проходная предназначается для подготовки изделий к нанесению ЛКМ, а также сушки данных изделий при повышенной температуре. В камере обеспечивается равномерно направленный поток.

Изделиями являются балки с максимальными размерами 3.000х1.000х1.000 м и весом до 1 тонны. Площадь окрашиваемой поверхности 1-го изделия – 14 м2.

Система сухой фильтрации – две ступени фильтрации на притоке и столько же на вытяжке. В камере предусмотрены 2 роллетных ворот, имеющих размеры 2,5х2,5 метра.

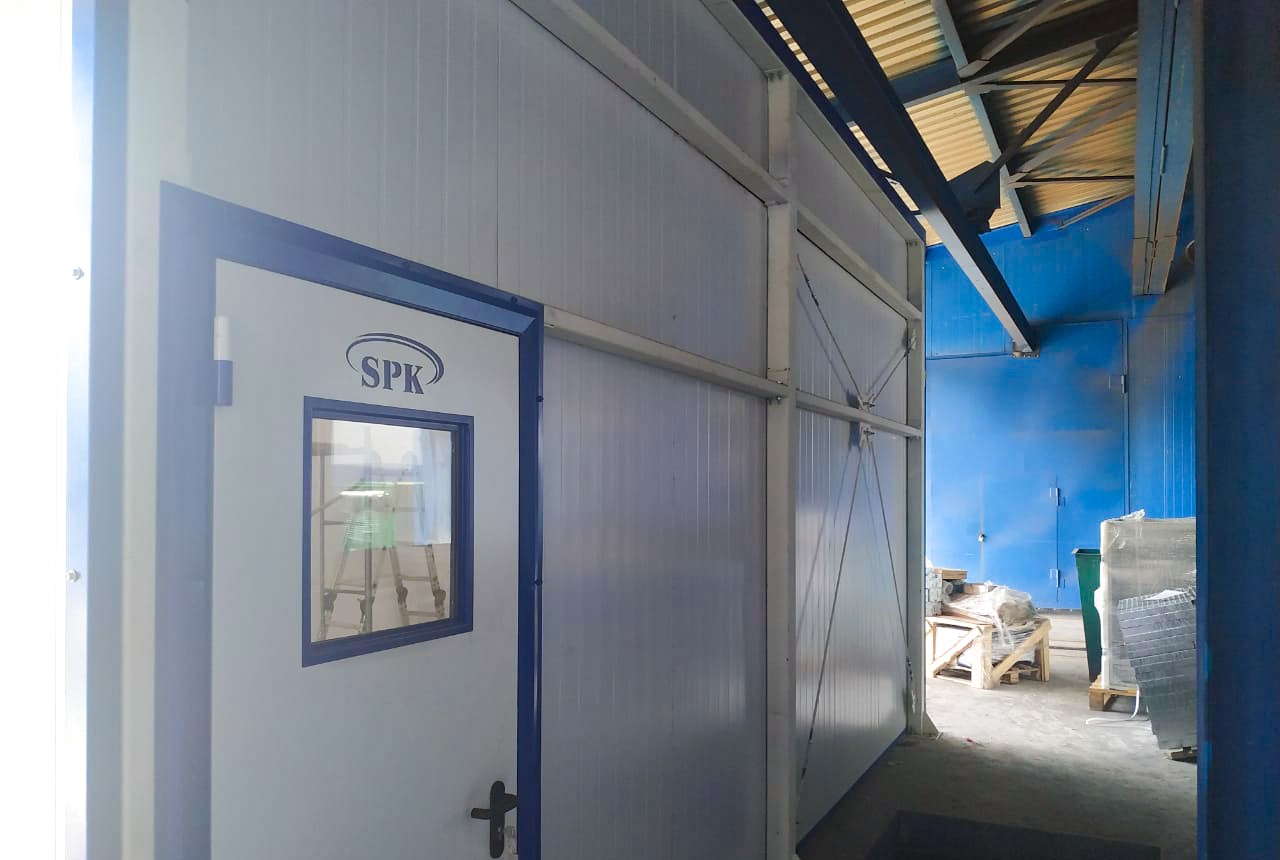

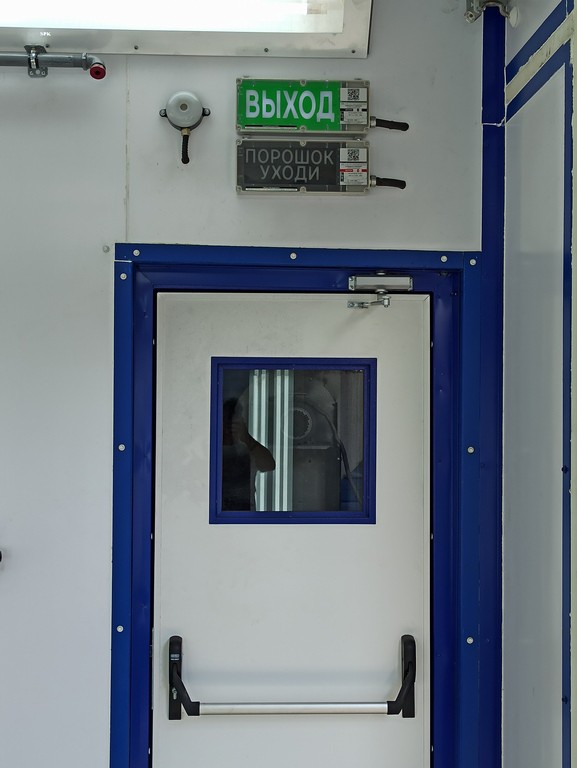

1 сервисная дверь в боковой стене с габаритами 800х2.000 мм. Уровень освещенности внутри камеры окраски – 750-1000 Лк.

Приток полный потолочный, вытяжка отработанного воздуха – в пол. Расход воздуха – 18 тыс. куб. м в час. Кратность воздухообмена – 250 крат в час.

1 вентиляционный агрегат SP (18), исполнение общепромышленное.

Теплоносителем является дизельное топливо. Теплообменник газовый, тепловая мощность составляет 180 кВт. Для экономии энергоресурсов предусматривается пластинчатый рекуператор, имеющий тепловую мощность 196 кВт.

Общая потребляемая мощность камеры покраски и сушки составляет 18,2 кВт.

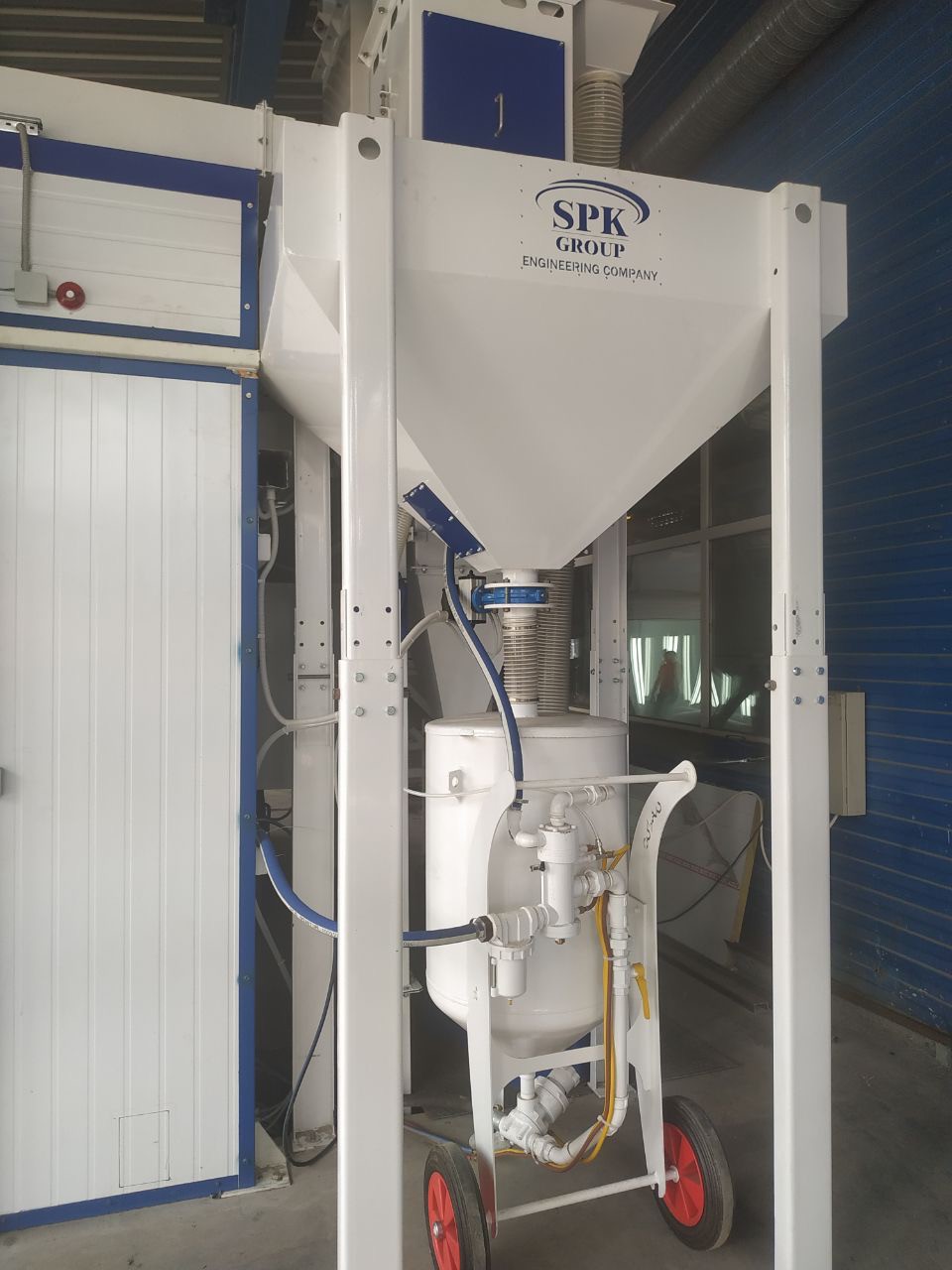

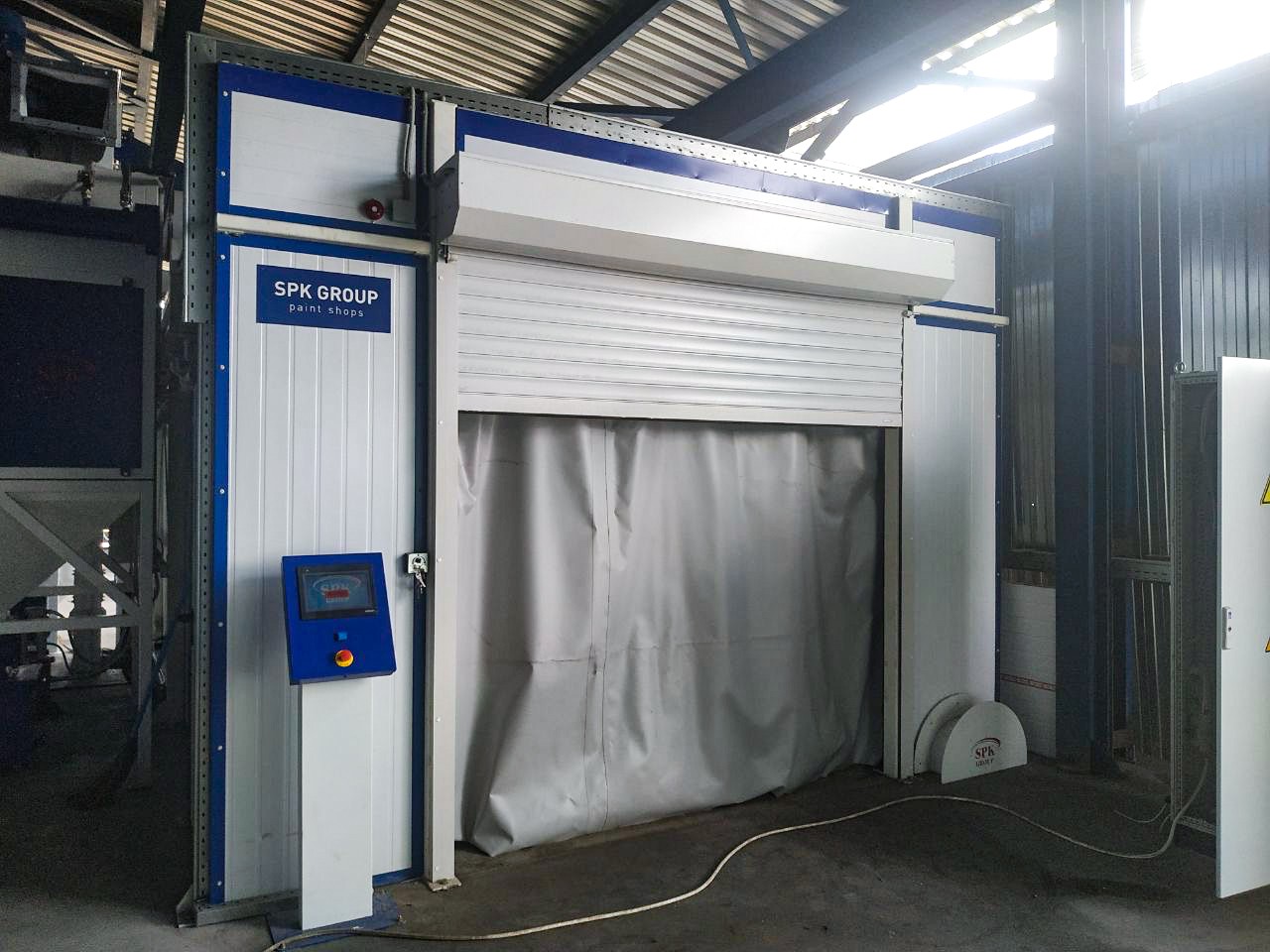

Описание дробеструйной камеры. Проходное исполнение. Габариты: 6х4х3 м. Обитаемая, 1 рабочий пост. Ворота роллетные размером 2,5х2,5 м, электропривод, штора защитная.

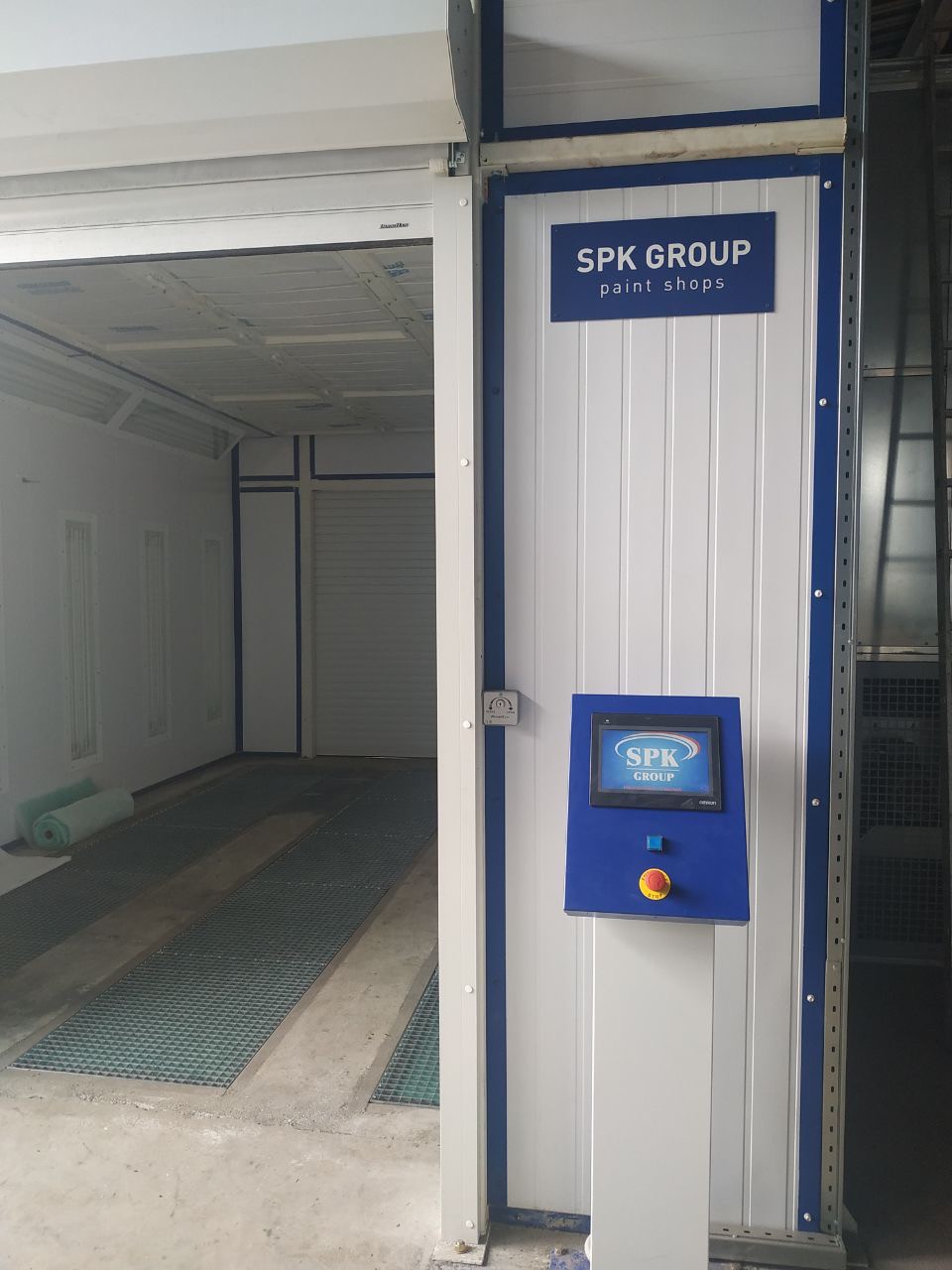

Два пояса освещения. Стены данной камеры из панелей «сэндвич», шумоизоляция специализированная. Система автоматизации.
