Окрасочно-сушильная камера SPK-7.5.4 и моечная камера SPK-7.5.4, Челябинская обл.

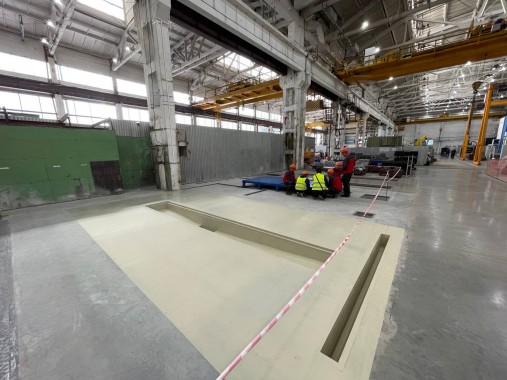

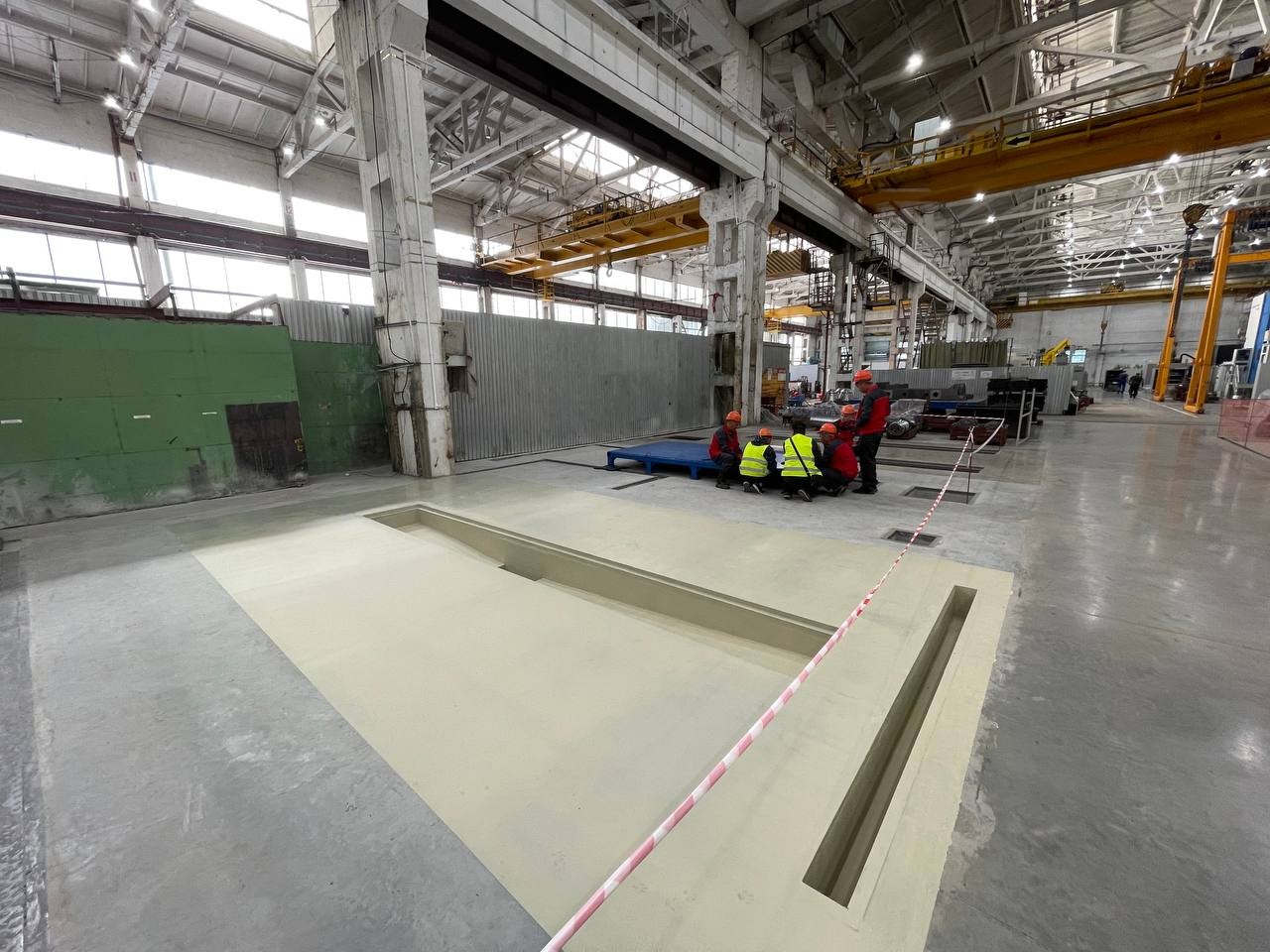

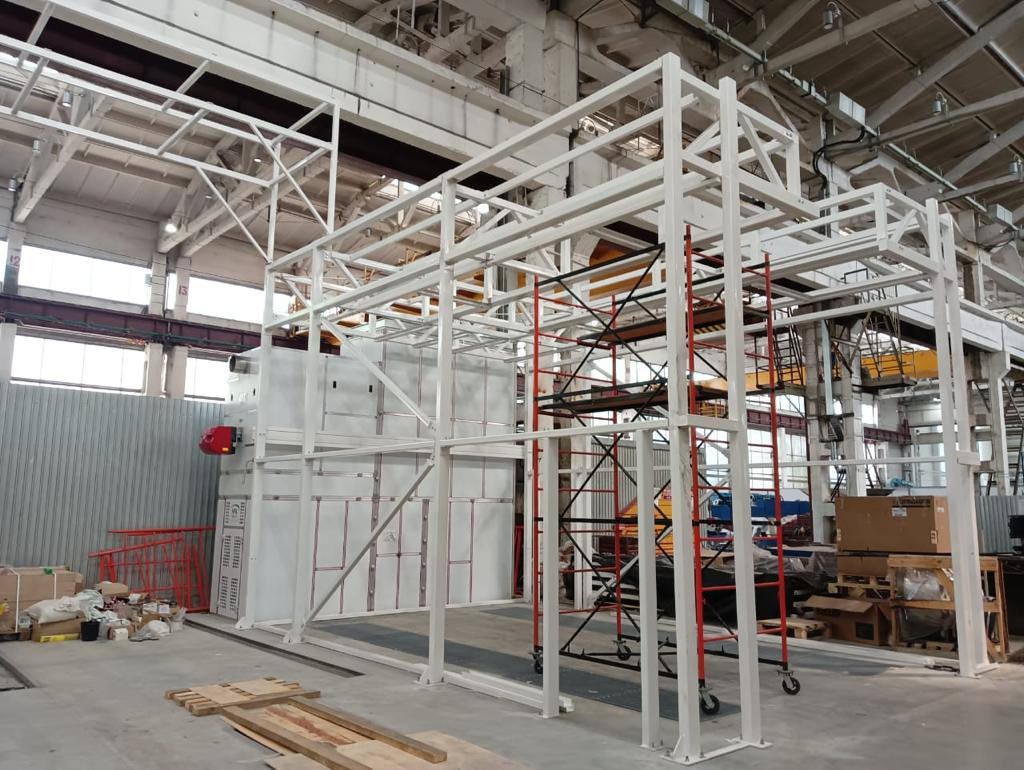

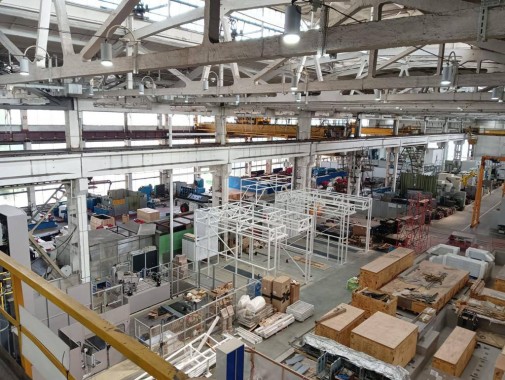

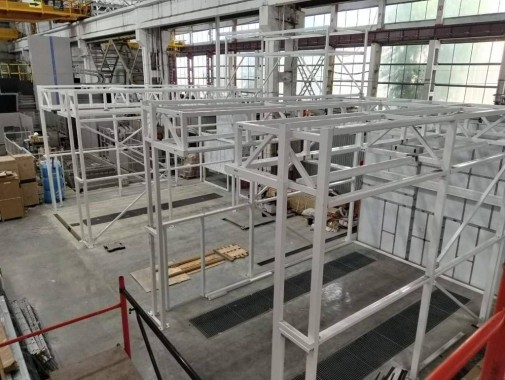

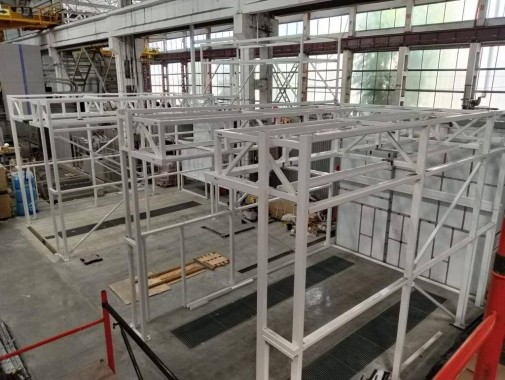

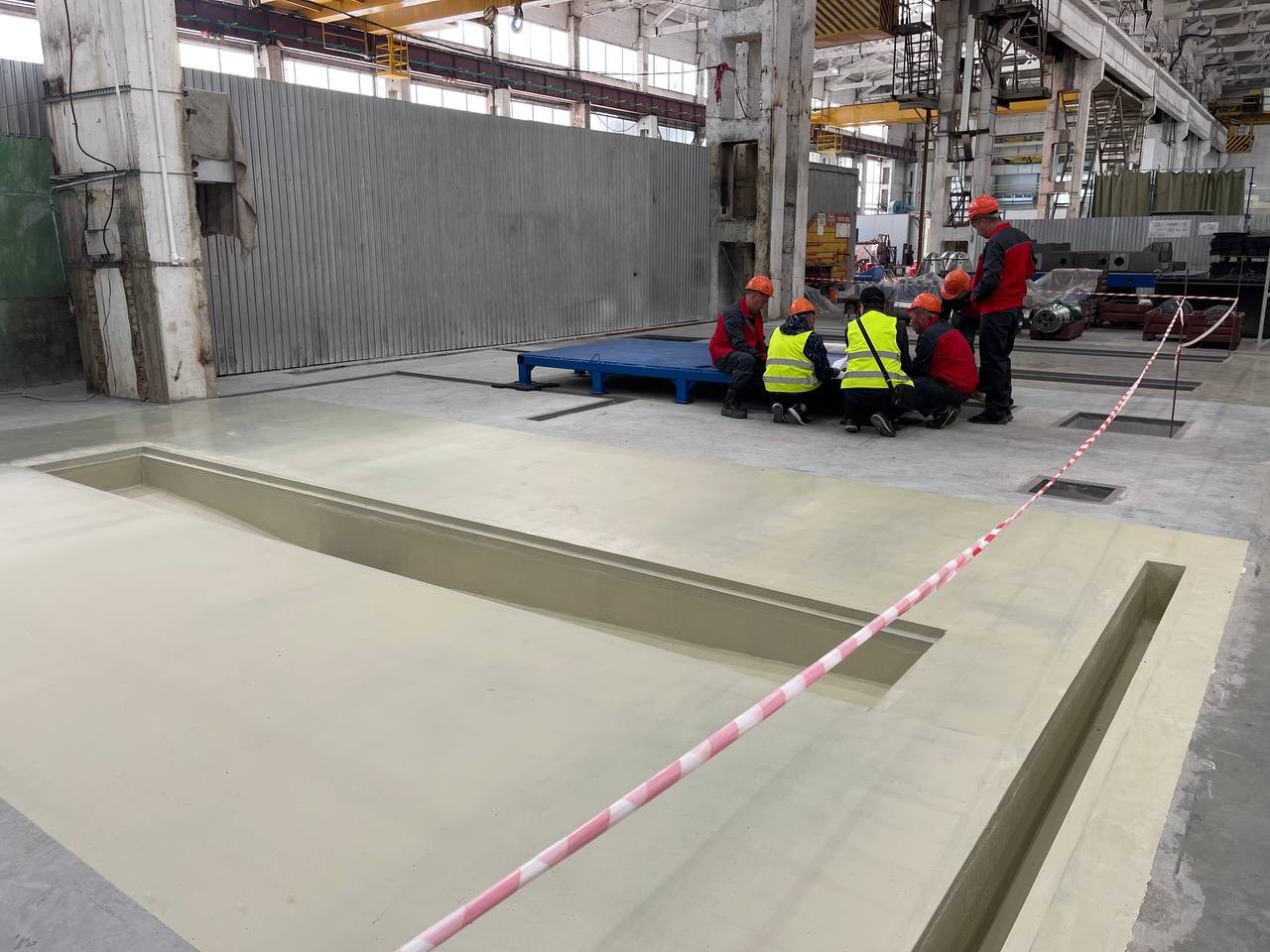

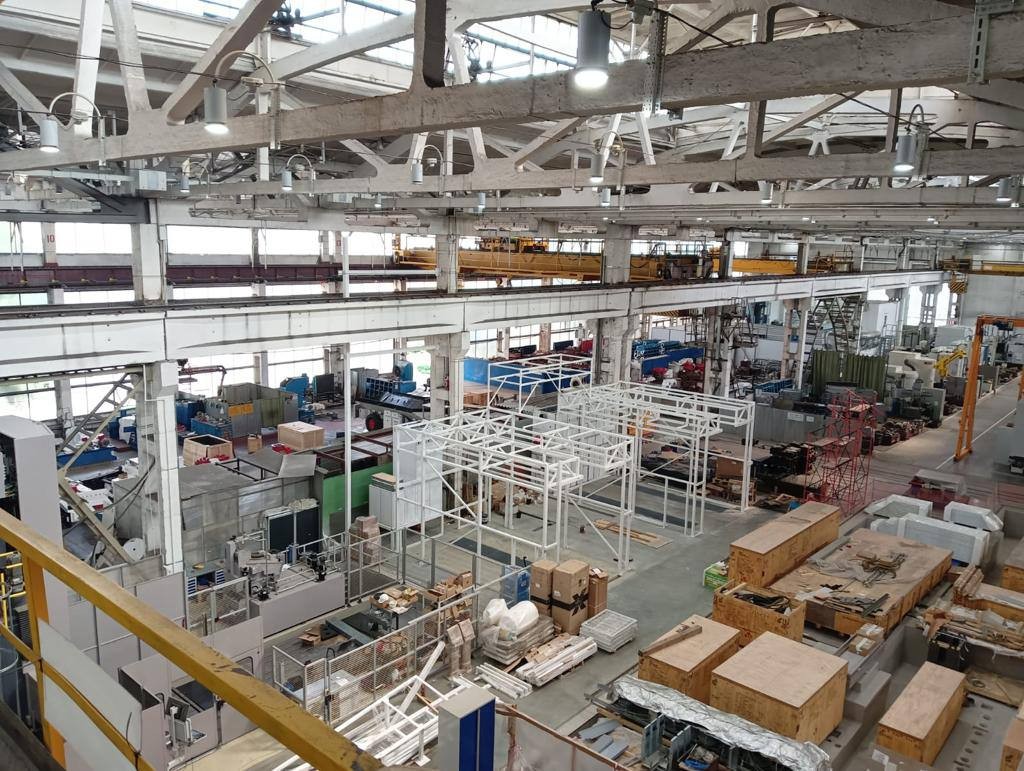

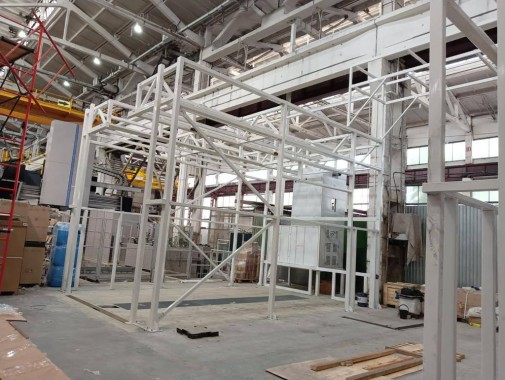

ПРОЦЕСС МОНТАЖА

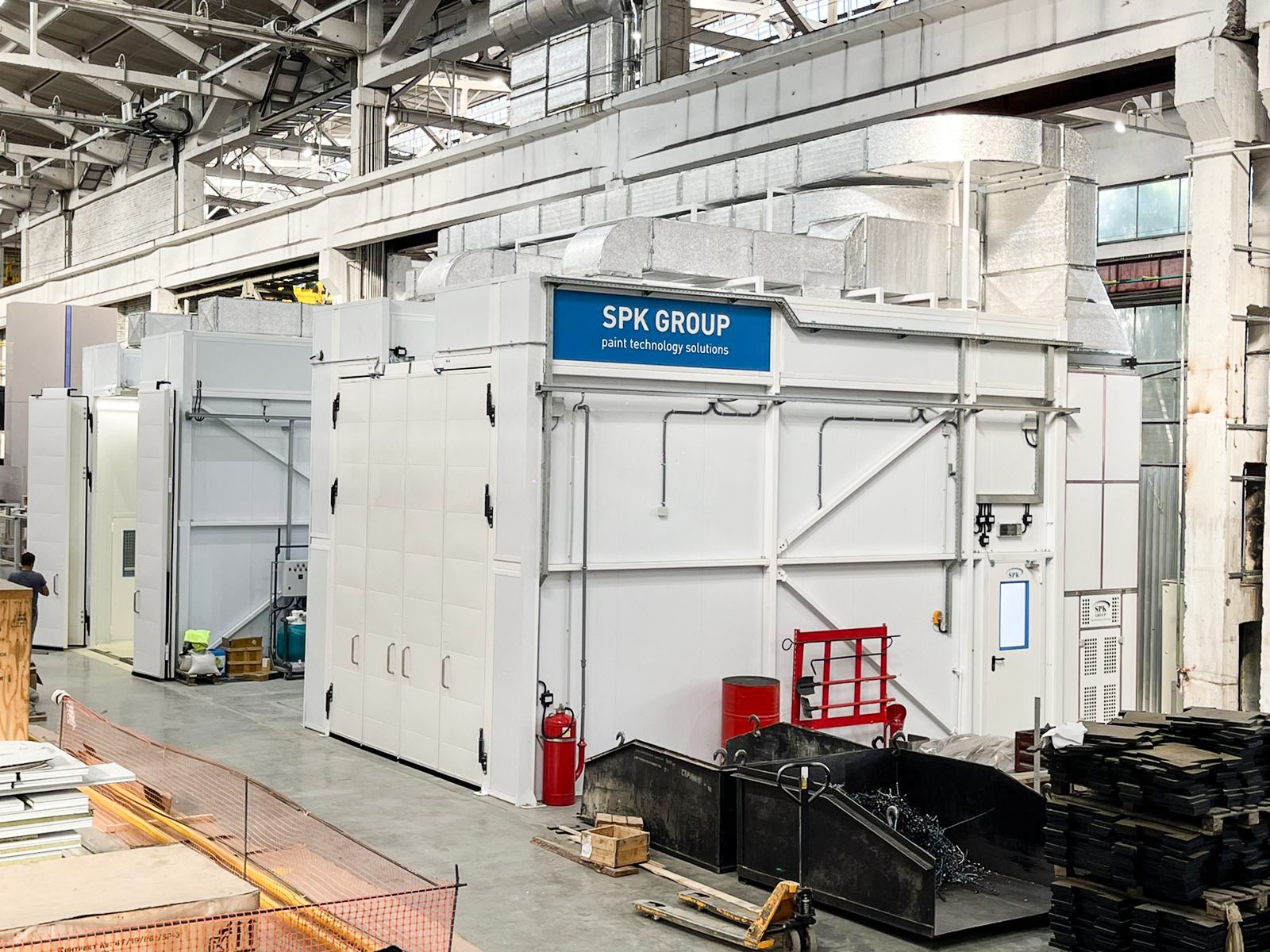

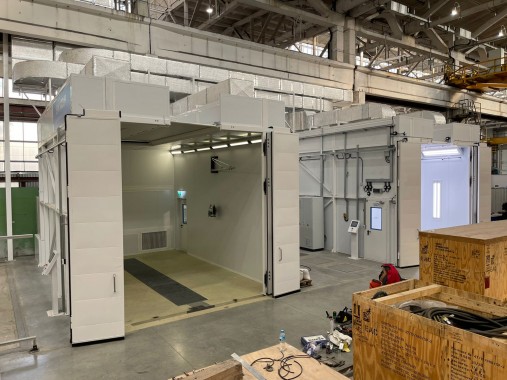

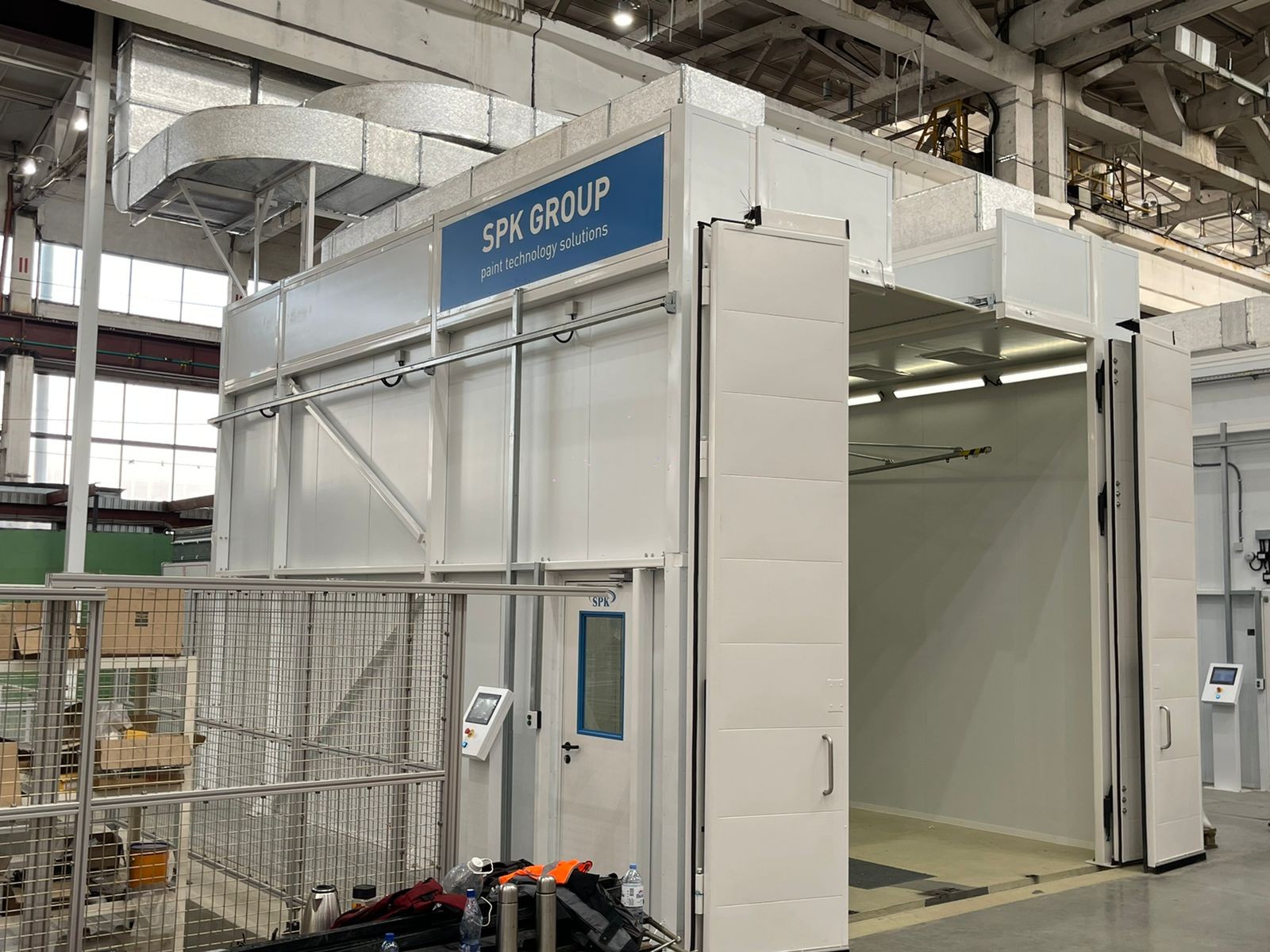

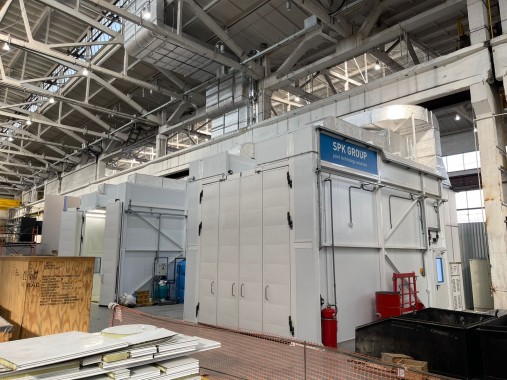

Окрасочно-сушильная камера с распашной крышей SPK-7.5.4 и моечная камера с распашной крышей SPK-7.5.4

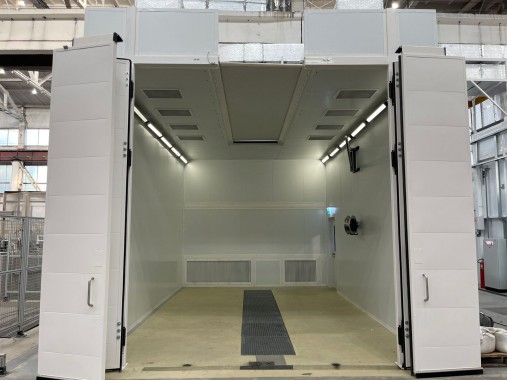

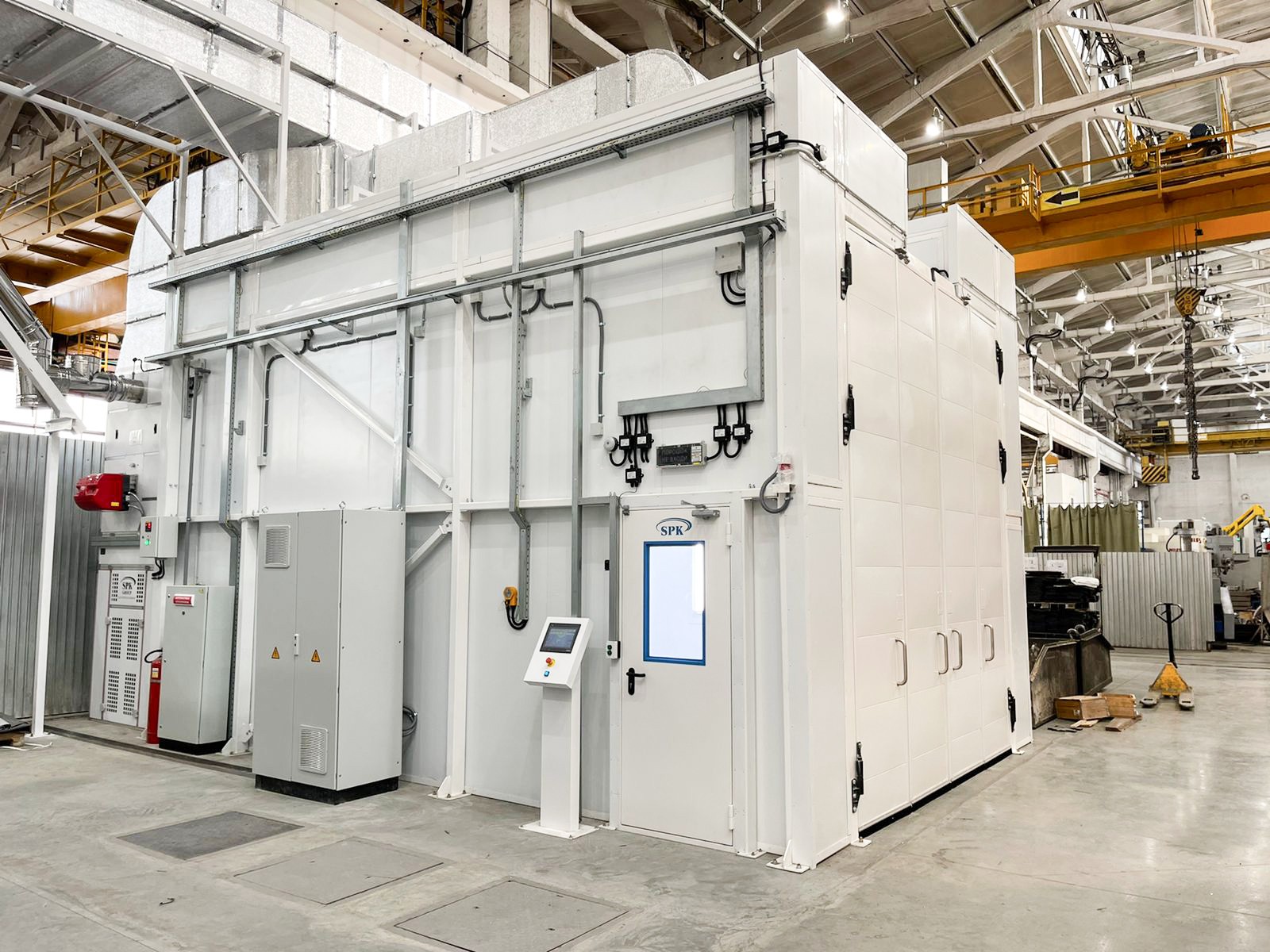

Камера окрасочно-сушильная тупикового исполнения. Функционал камеры – подготовки изделий к окраске, нанесение ЛКП, сушка поверхности при повышенной температуре. В камере обеспечивается направленный  равномерно подогретый и очищенный воздух, направленный сверху-вниз. В камере сухой способ фильтрации. Изделия – корпуса станции управления. Максимальные размеры изделий составляют 4000х2000х1500 мм. Вес одного изделия составляет 4 т. Площадь окрашиваемого одного изделия составляет 24 м2.

Покрасочно-сушильная камера в тупиковом исполнении предназначается для подготовки изделий к окрашиванию, нанесения лакокрасочных покрытий, сушки покрытий при повышенной температуре. В камере обеспечивается равномерно направленный поток очищенного и подогретого воздуха. Направление потока воздуха – в направлении сверху -вниз камеры. Камера имеет сухой способ фильтрации воздуха от остатков краски.

Камера предназначена для обработки корпусов станции управления. Максимальные габариты изделия – 4000х2000х1500 мм. Вес одного изделия – 4000 кг. Площадь окрашиваемого изделия – 34 м2.

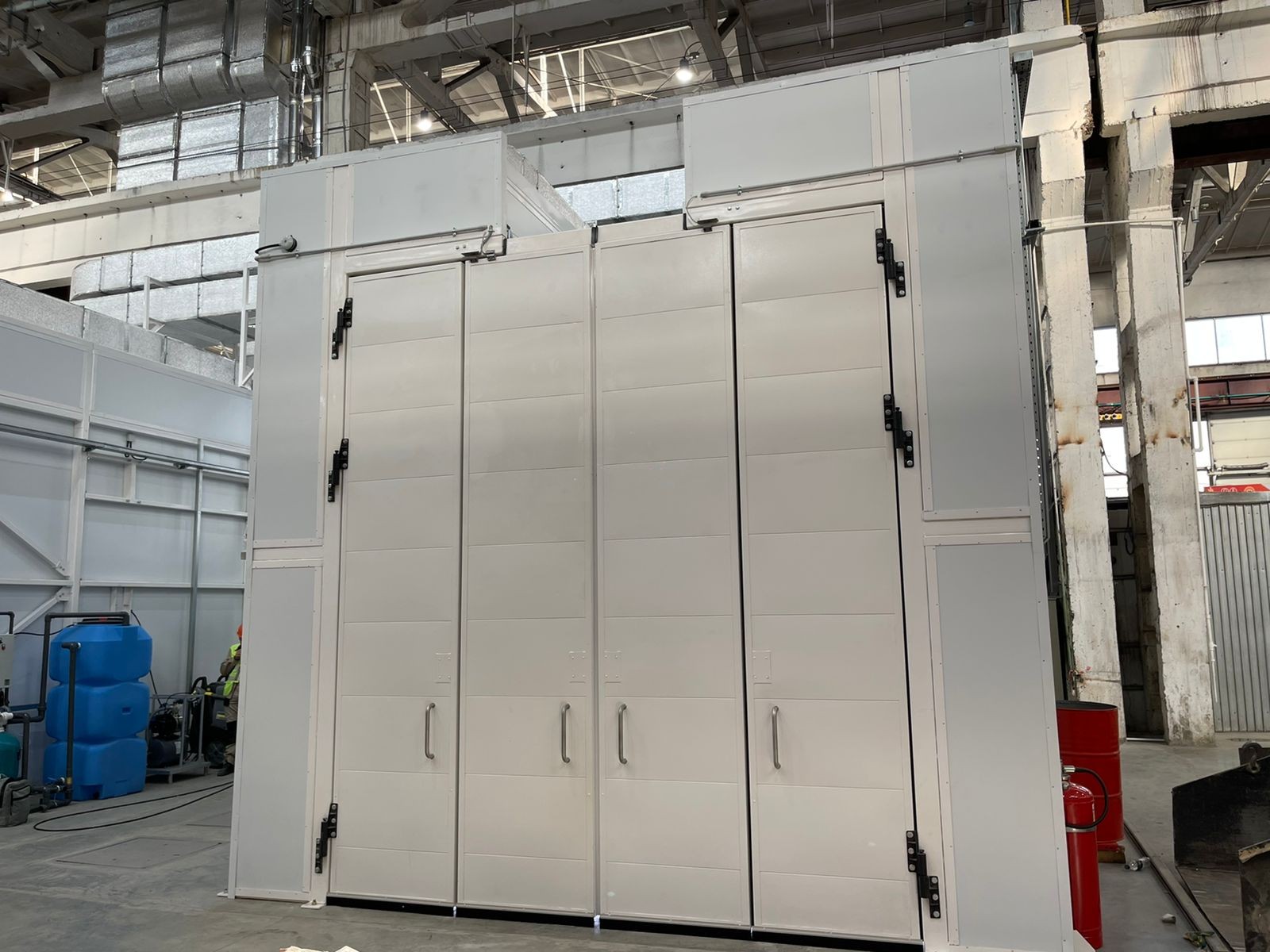

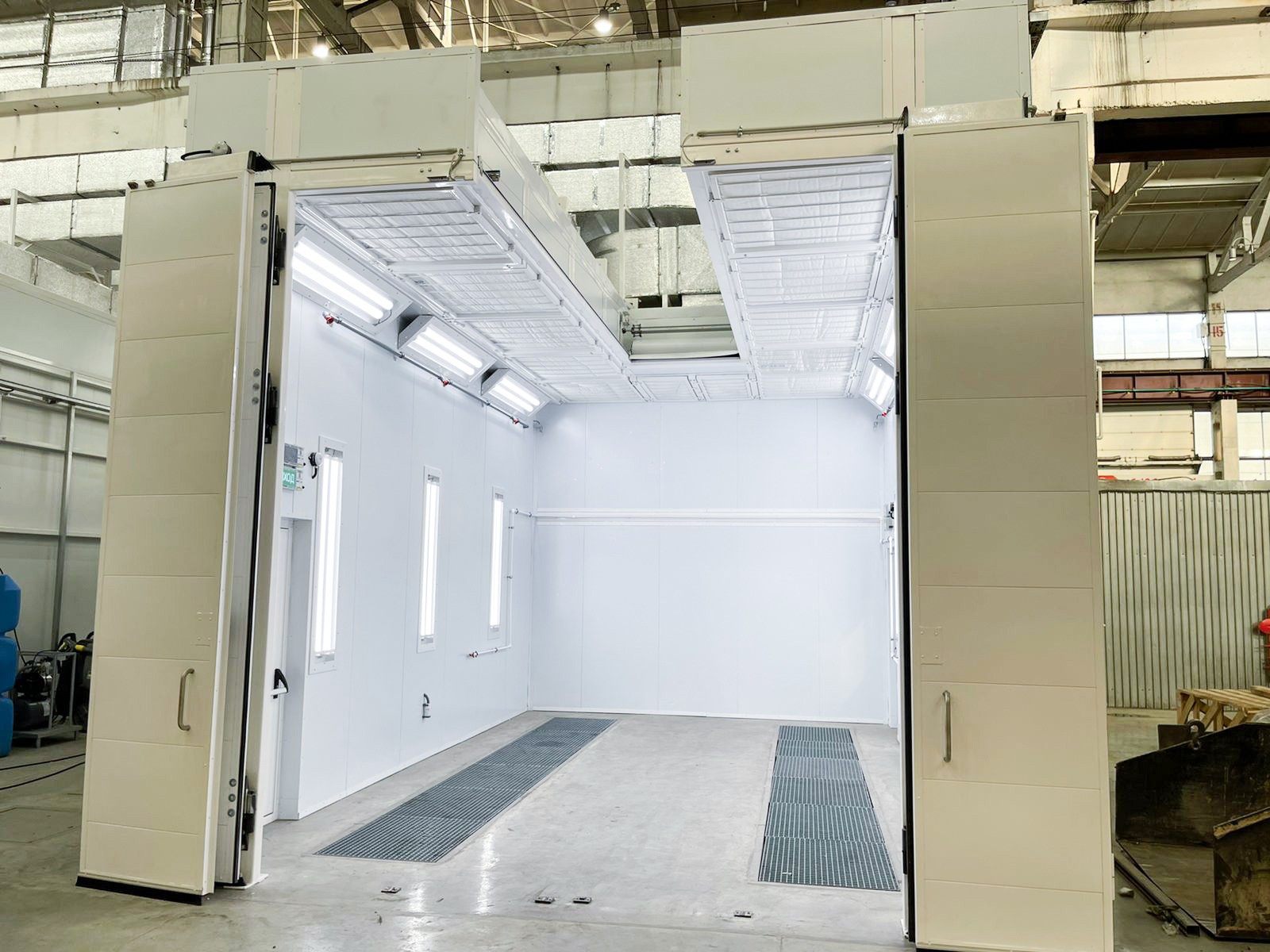

Внутренние размеры данной камеры составляют 7000х4500х4000 мм. 1 секции. Две ступени фильтрации вытяжного воздуха, 2 ступени фильтрации на притоке. Предусматриваются складные ручные ворота размером 3500х4000 мм. 2 сервисные двери размером 800х2000 мм, расположенные в боковых стенах. Уровень освещенности камеры по ГОСТ составляет 750-1000 Лк. Взрывозащищенные светодиодные светильники.

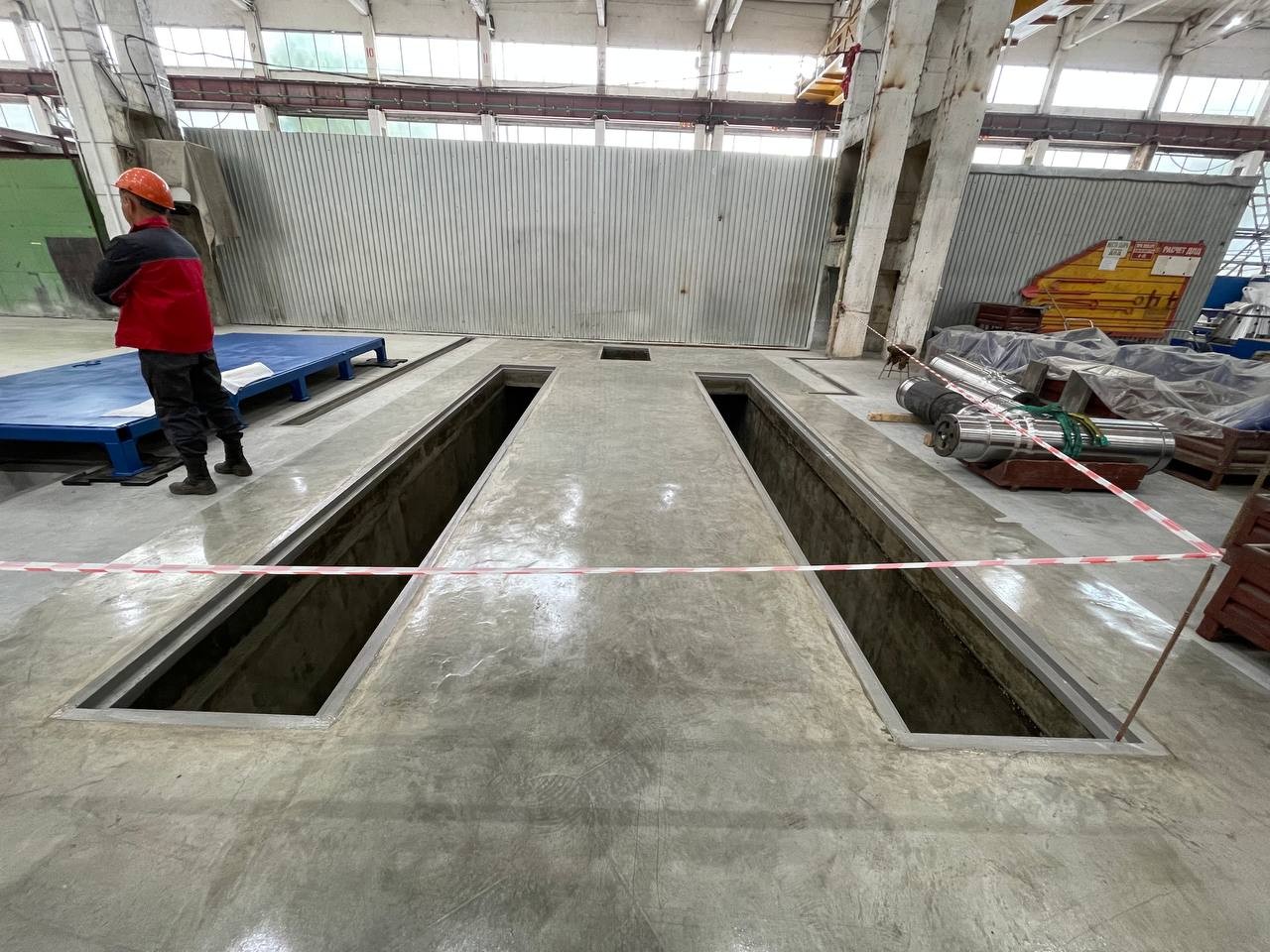

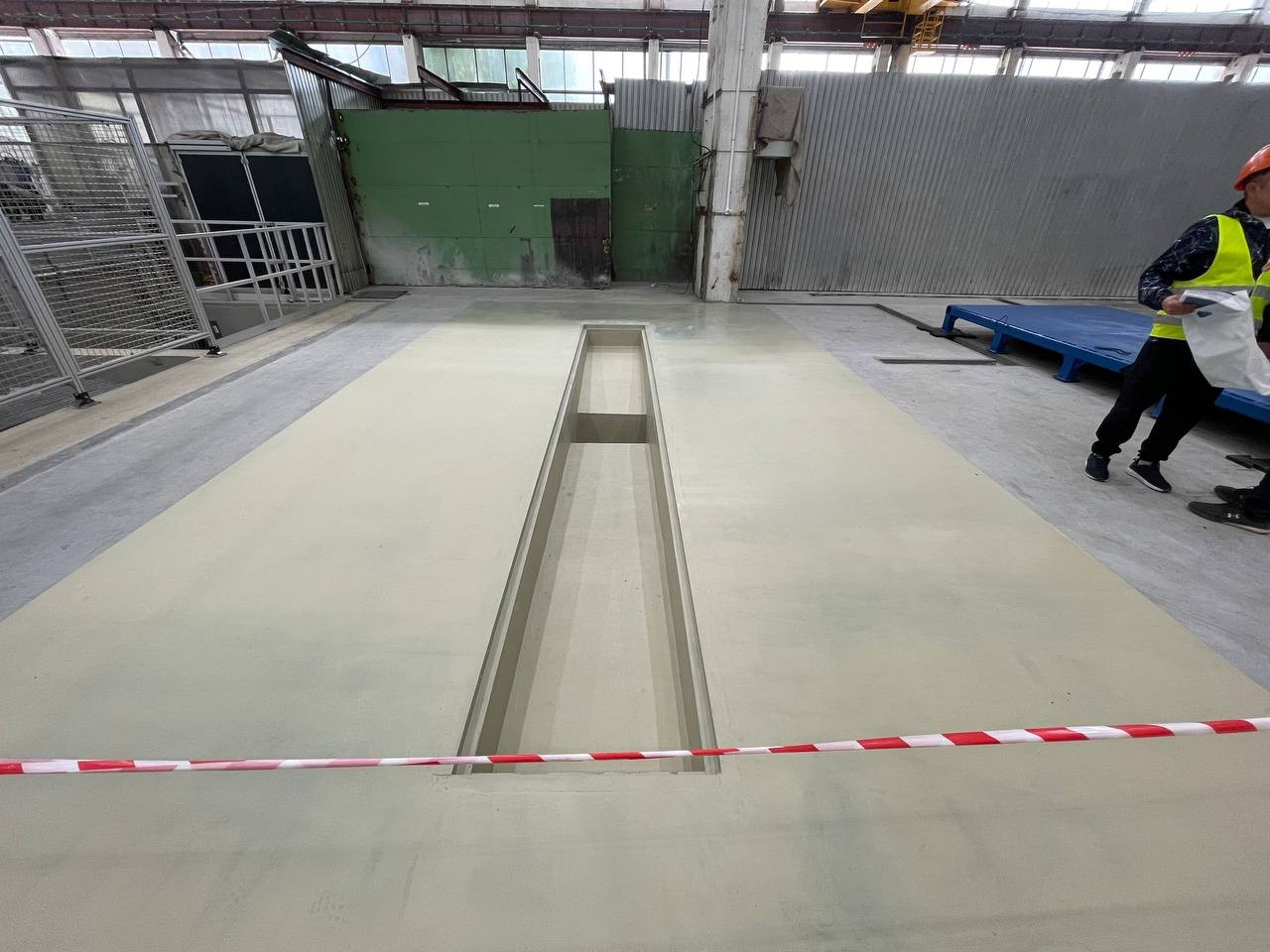

Воздухообмен. Вытяжка производится в пол. Направление потока воздуха – сверху вниз кабины. Общий расход воздуха составляет 23 тыс. м3/ч. Кратность воздухообмена составляет 243 крат в ч. Вентиляционный агрегат SP-VU-23. Энергоносителем является природный газ. Стальной газовый теплообменник мощностью 210 кВт. Пластинчатый рекуператор тепла. Система контроля технологических режимов. Сенсорная панель управления, расположенная на отдельной стойке.

Мощность камеры общая потребляемая – 33,7 кВт.

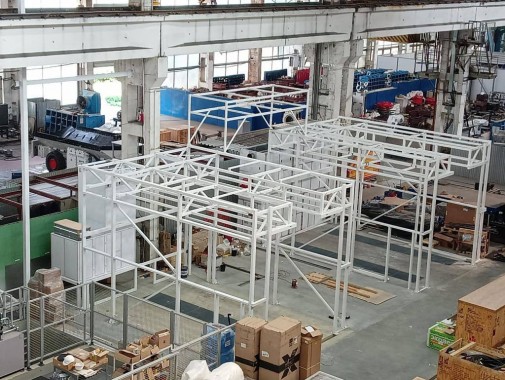

Моечная камера. Назначение – удаление загрязнений с поверхности изделий. Моечная камера устанавливается внутри отапливаемого производственного помещения, где температура воздуха составляет от 5 до 25 градусов С.

Внутренние размеры камеры мойки 7.000х4.500х4.000 мм. Распашная крыша камеры с  пневматическим приводом 5100х5100 мм. 4-створчатые ворота распашные, размер – 3500х4000 мм. Система освещения. Установлен циркуляционные агрегат SPK-15. Один воздушный теплообменник на 160 кВт. Вентилятор радиальный 5 тыс. м3 в час. Комплект воздуховодов. Система сбора, очистки и рециркуляции раствора. Комплект автоматики, шкаф электрический, сенсорная панель. Защитная штора для стен и прозрачный ПВХ. Моечная полуавтоматическая установка Karcher.
