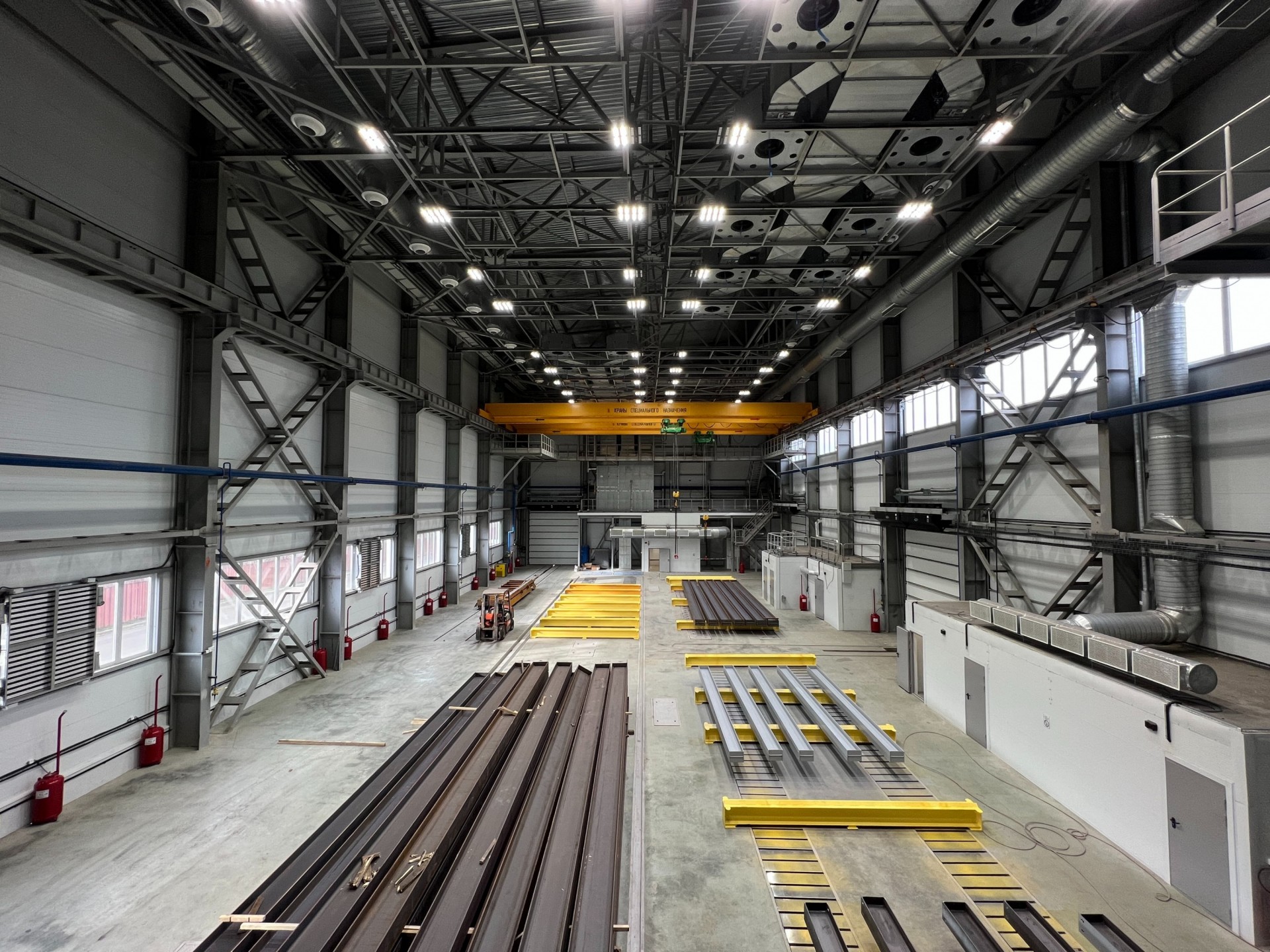

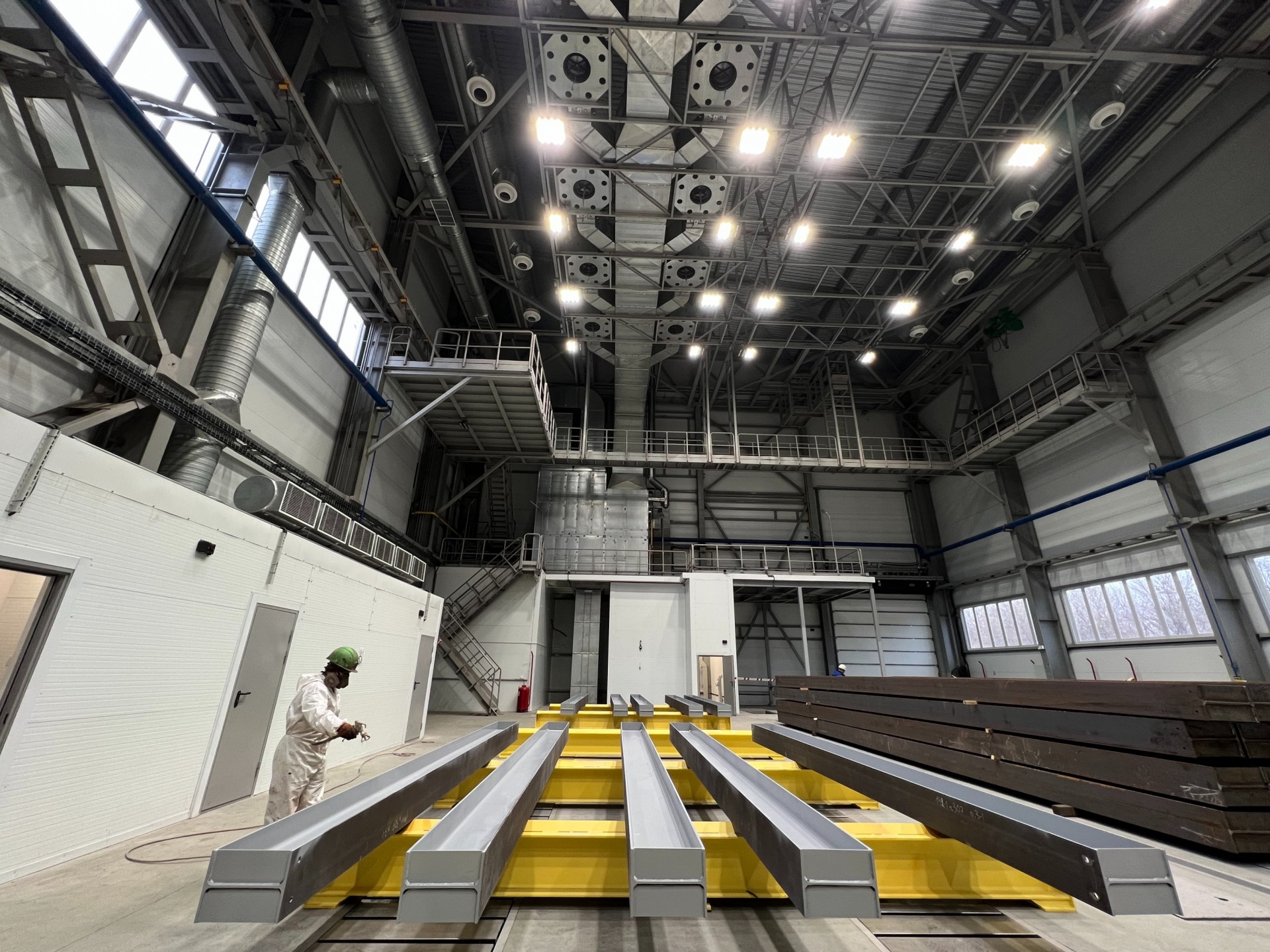

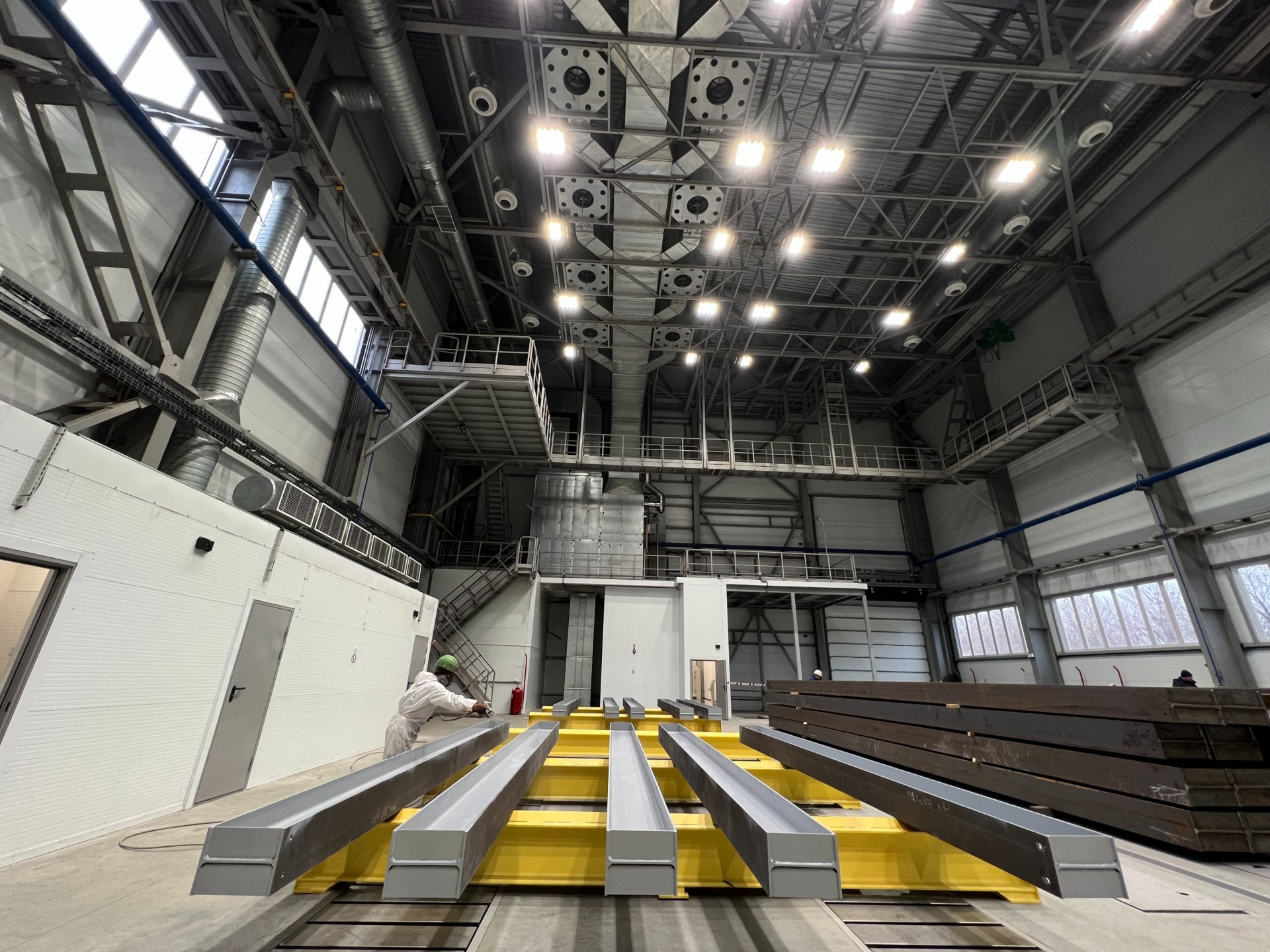

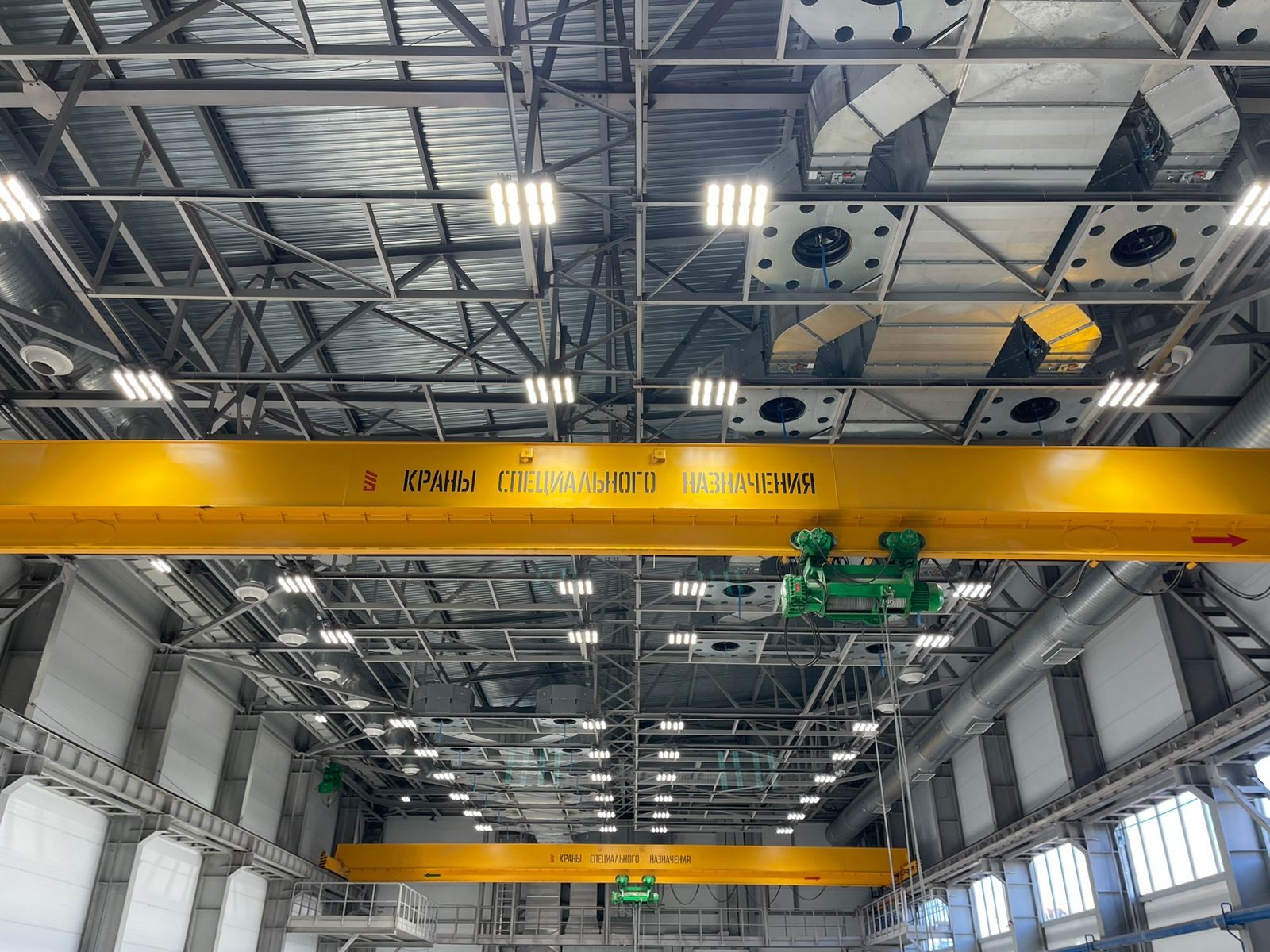

Зона открытой окраски SPK-18.6, г. Магнитогорск

Зона открытой окраски SPK-18.6, г. Магнитогорск

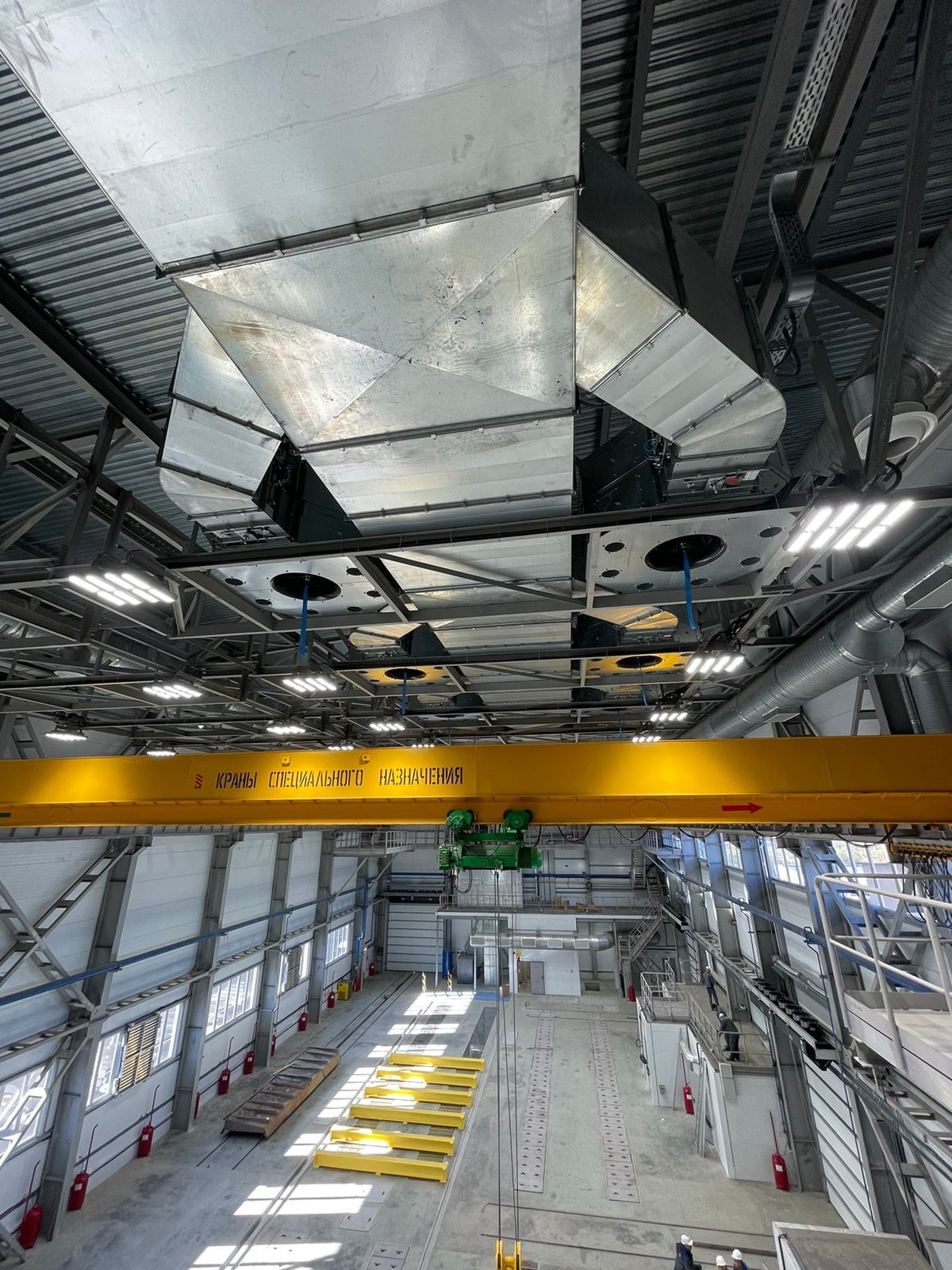

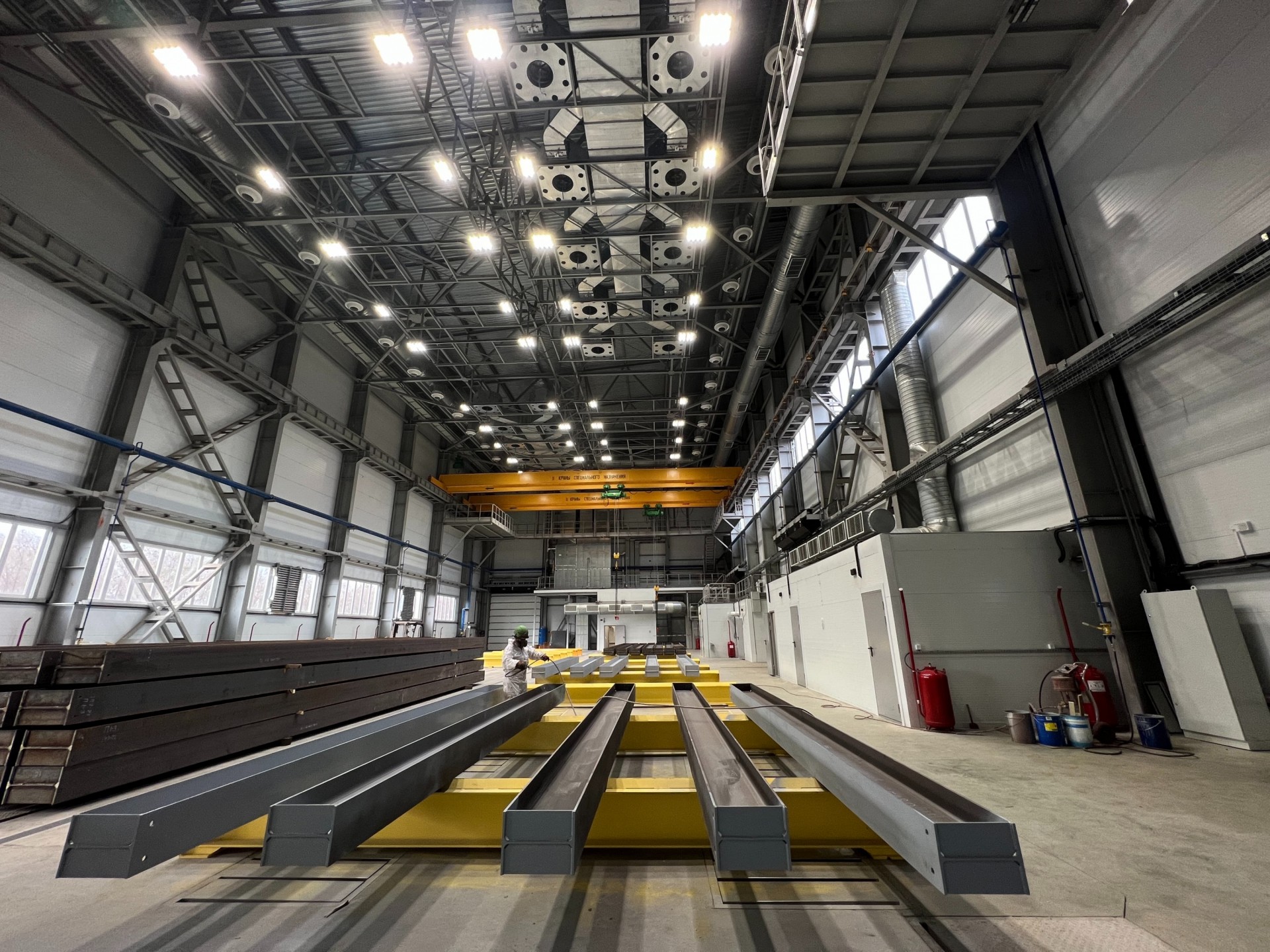

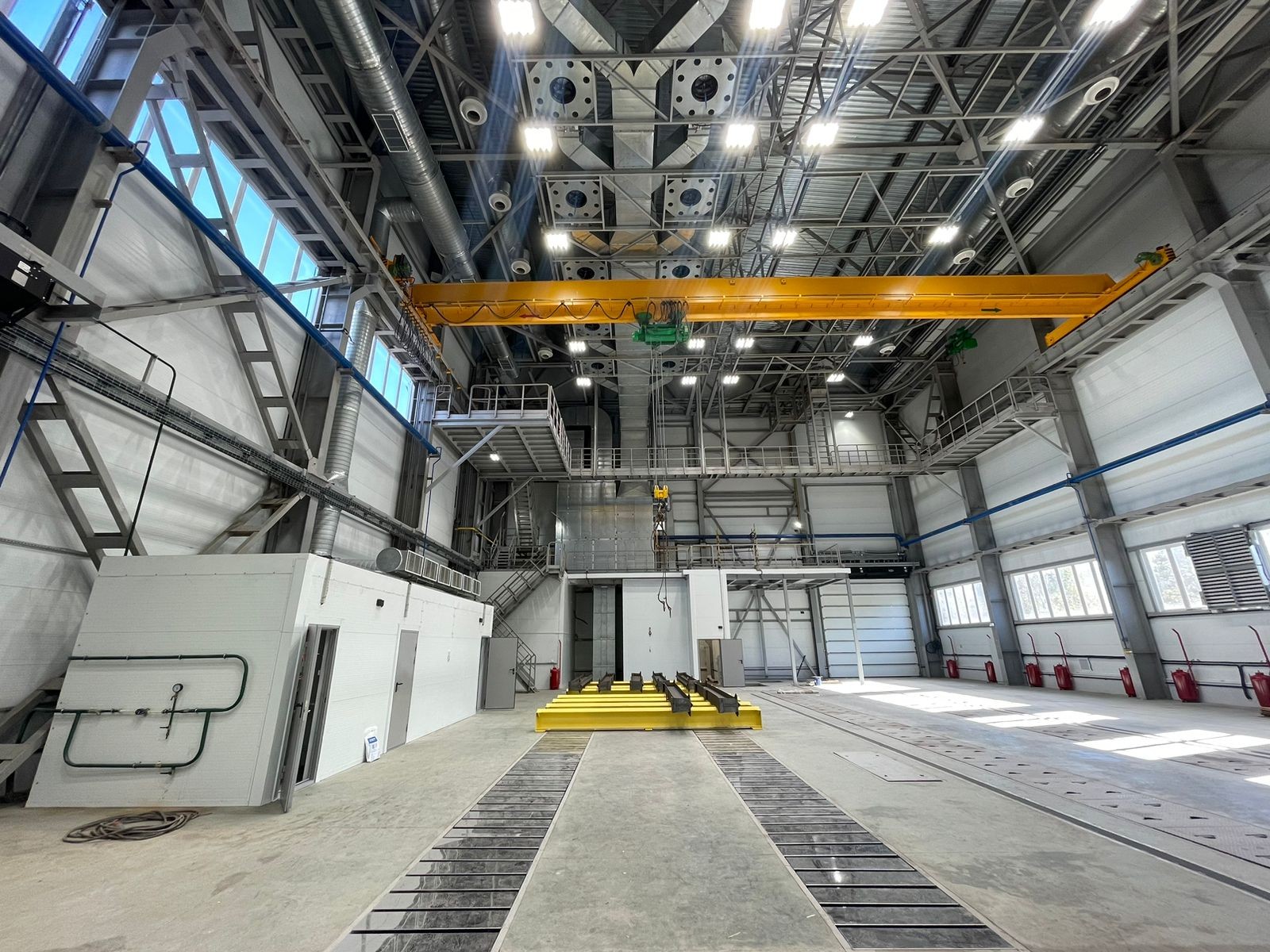

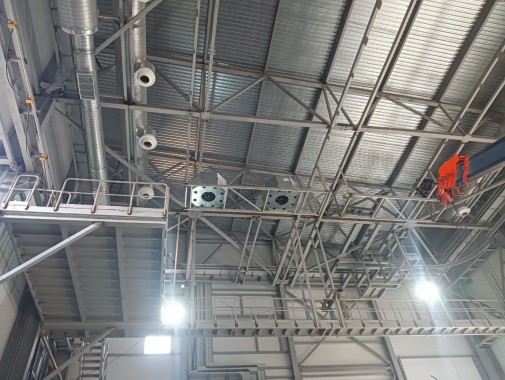

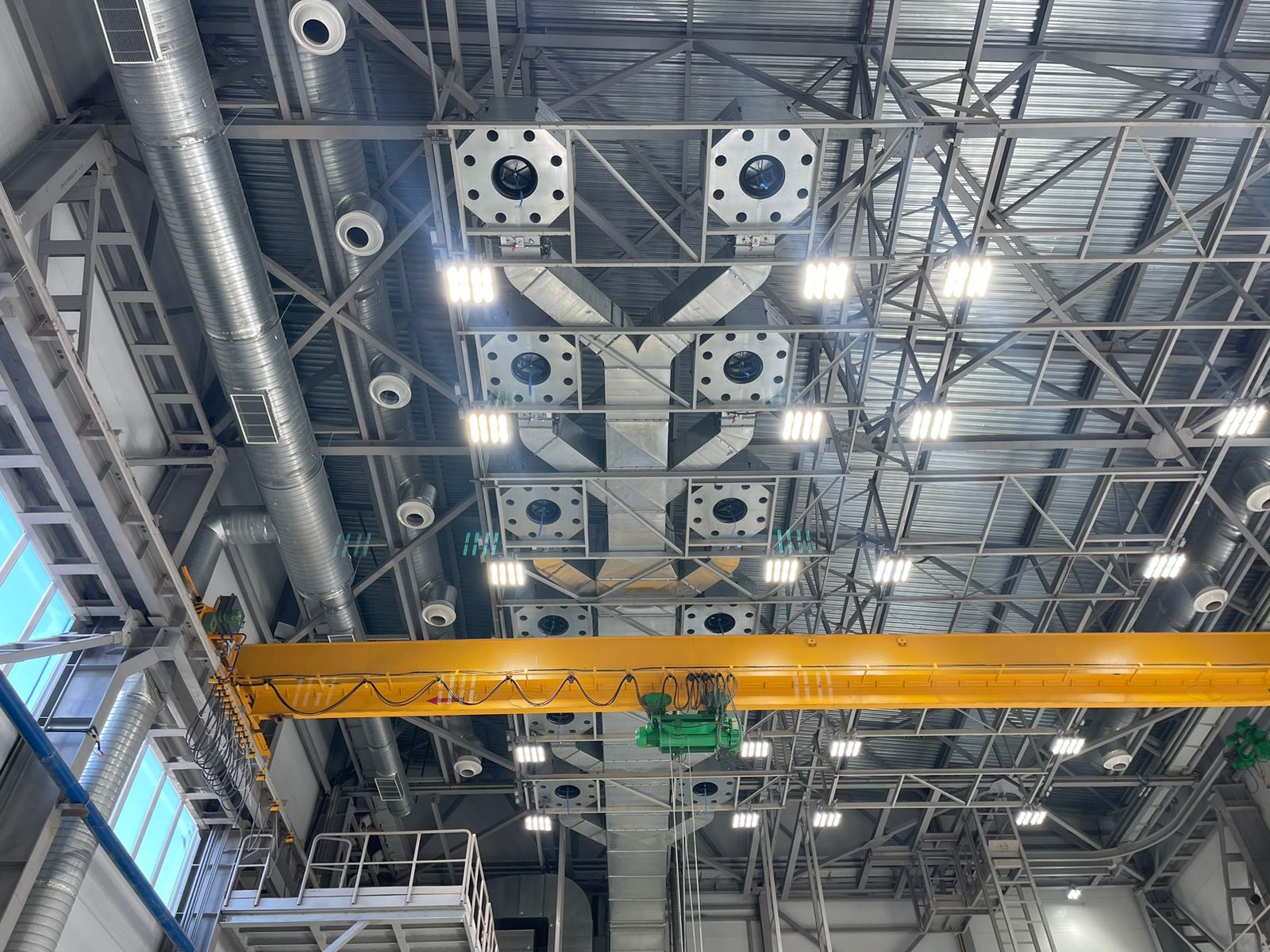

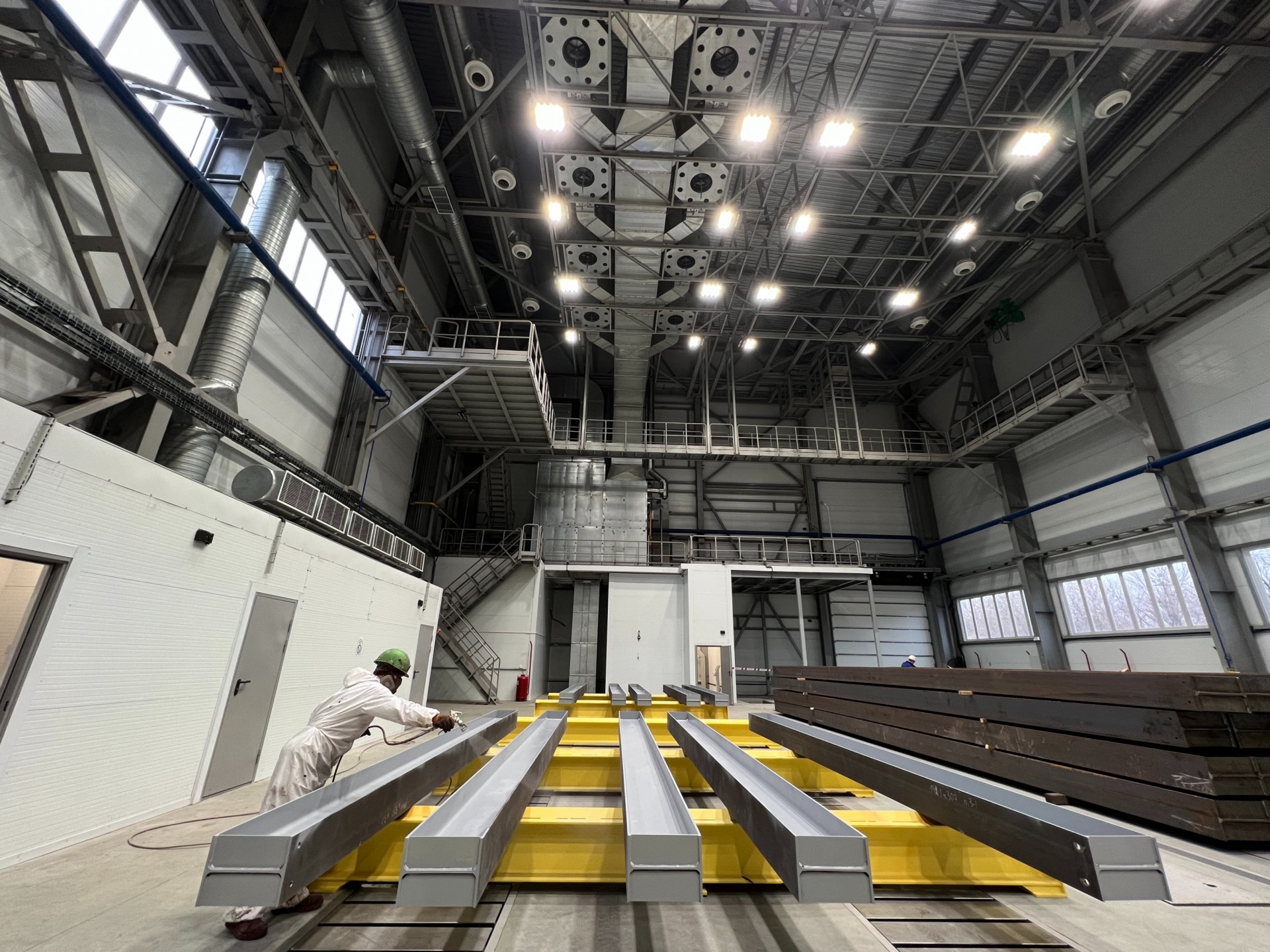

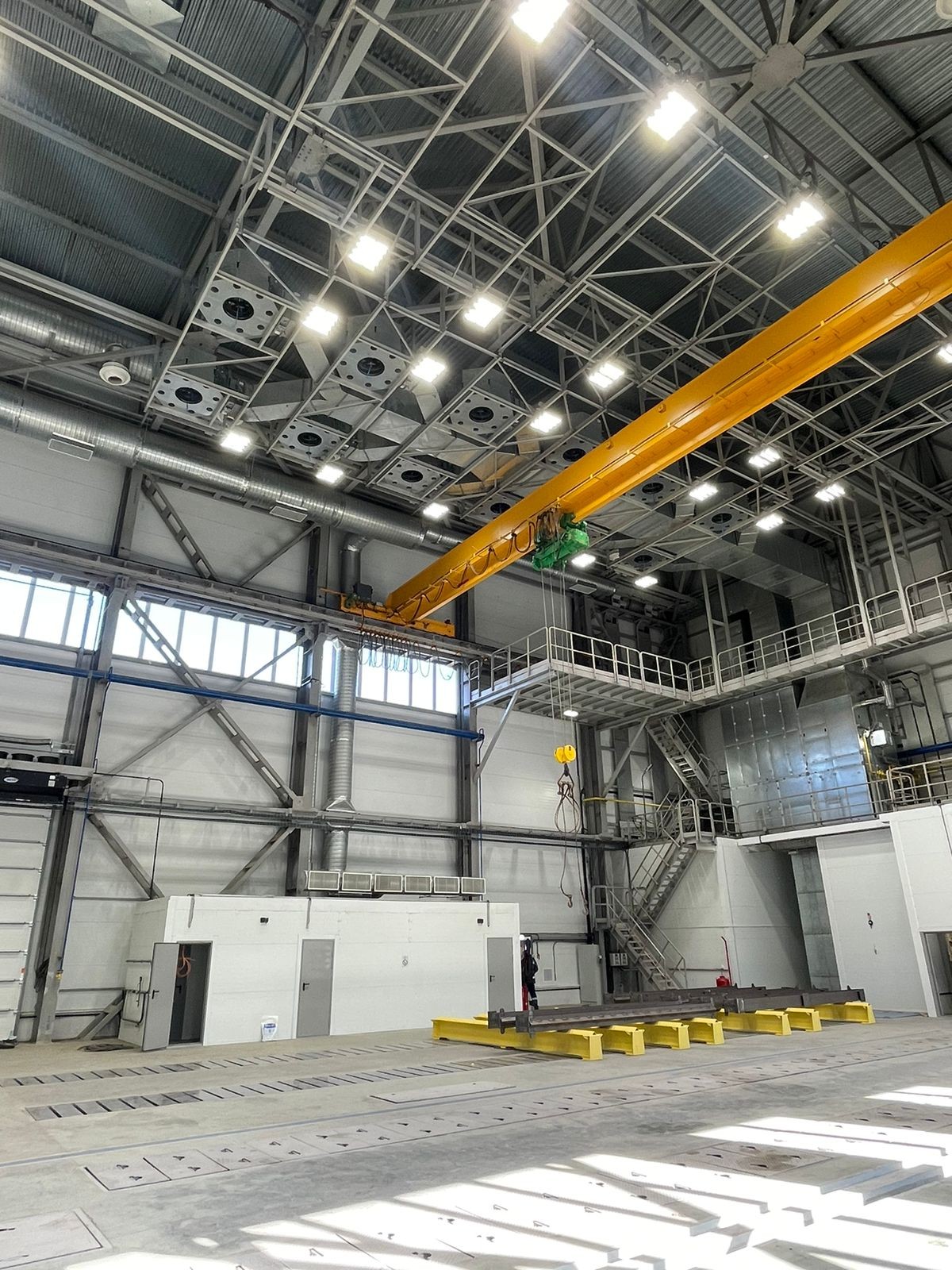

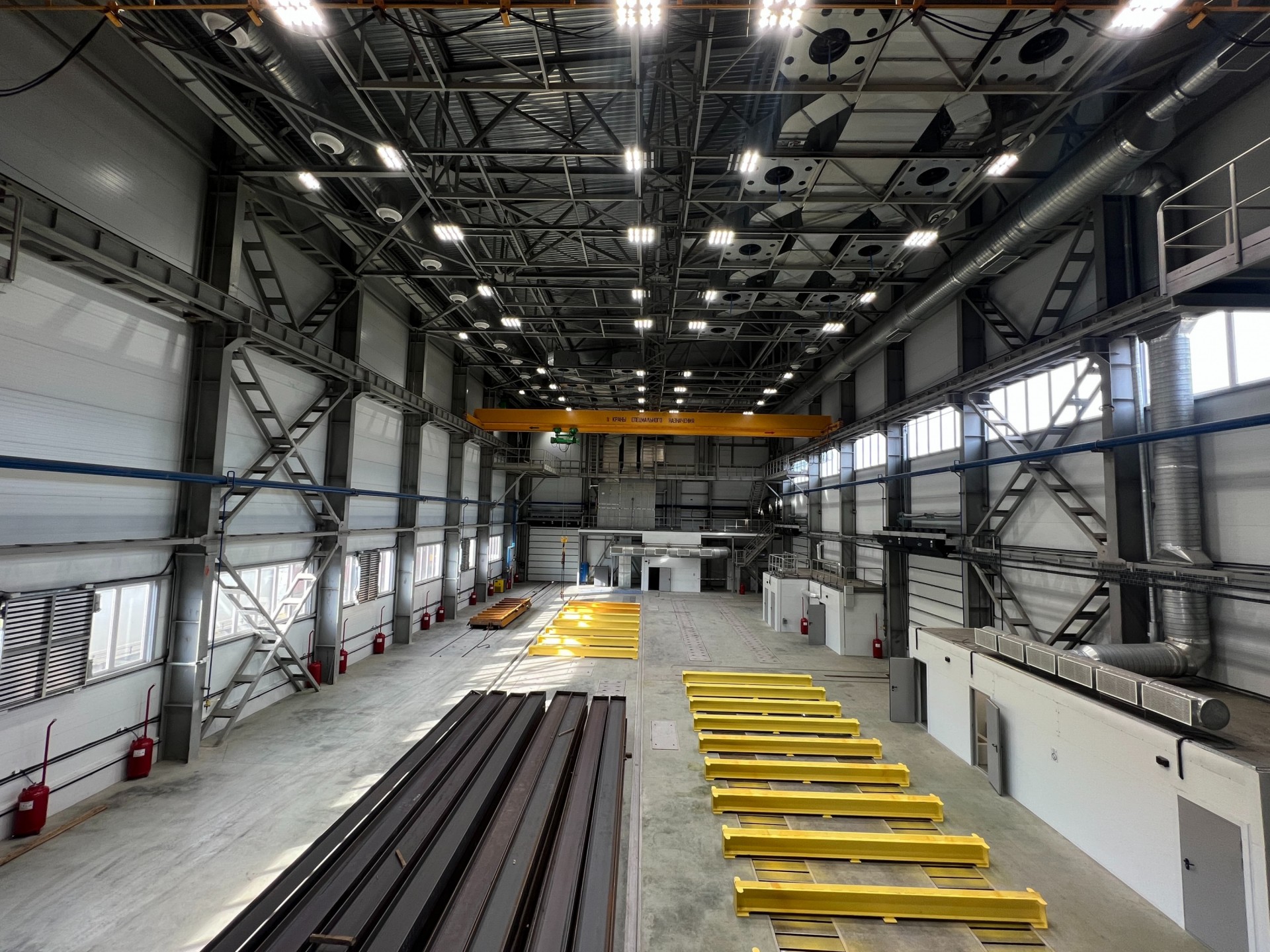

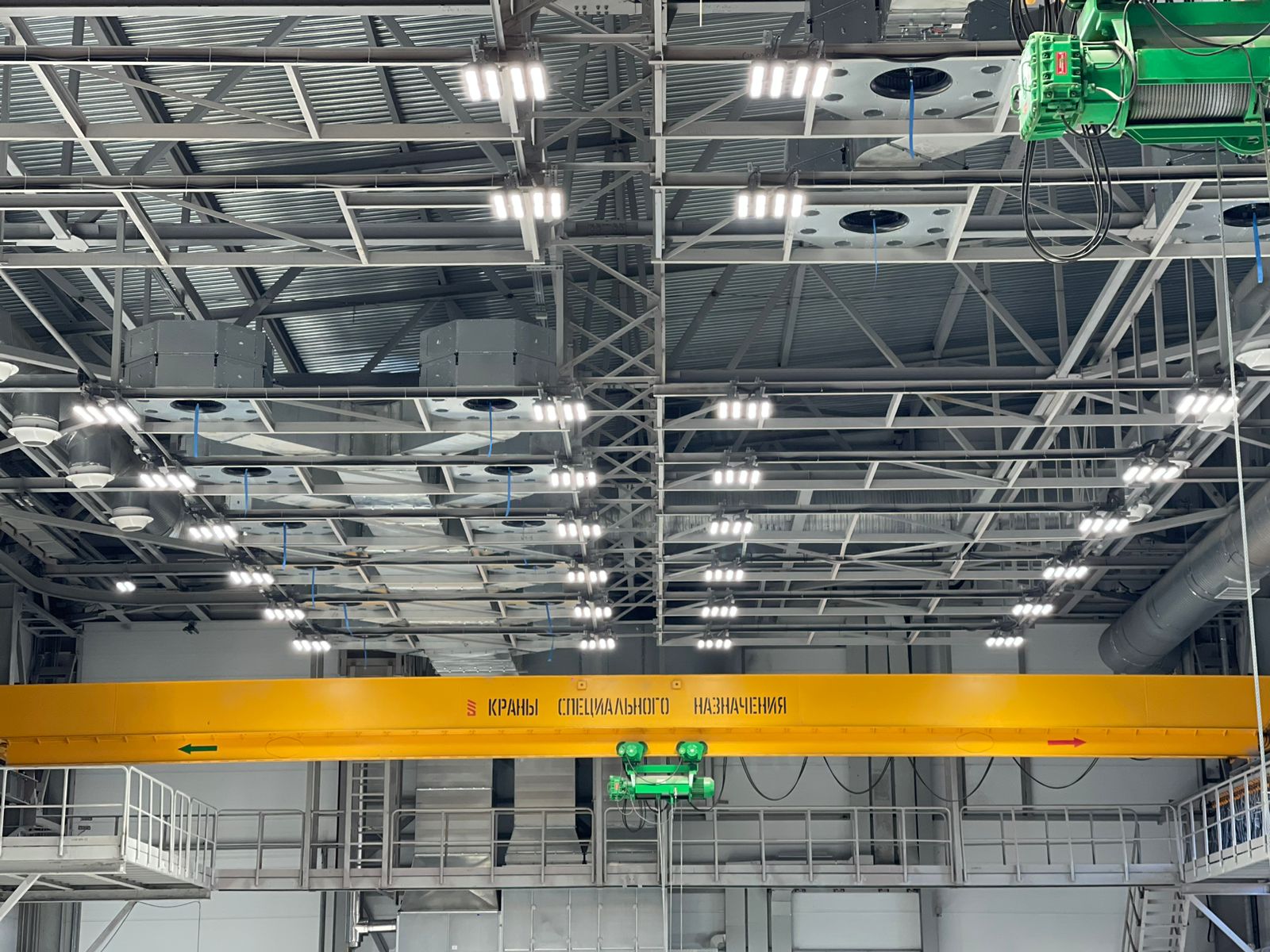

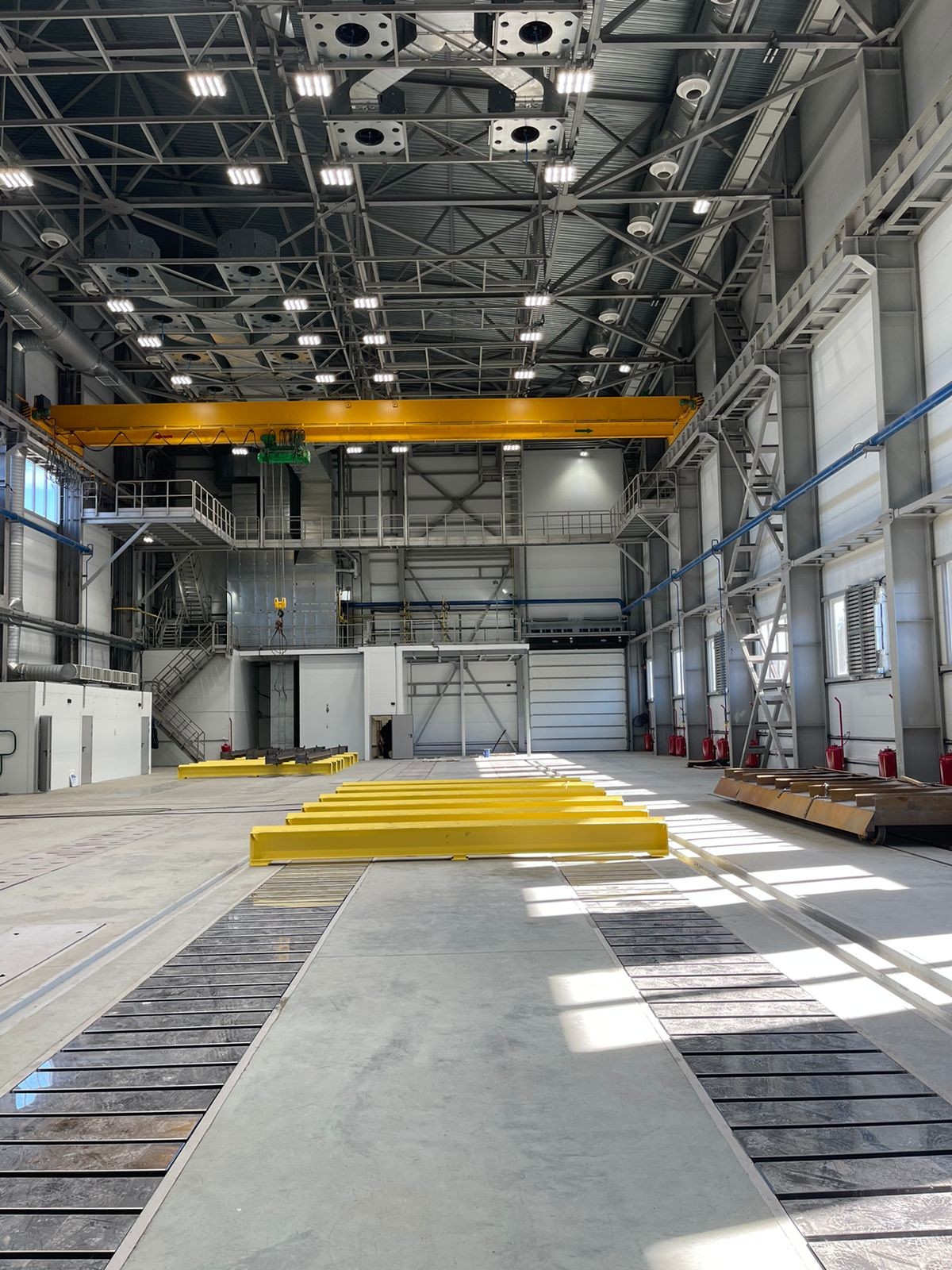

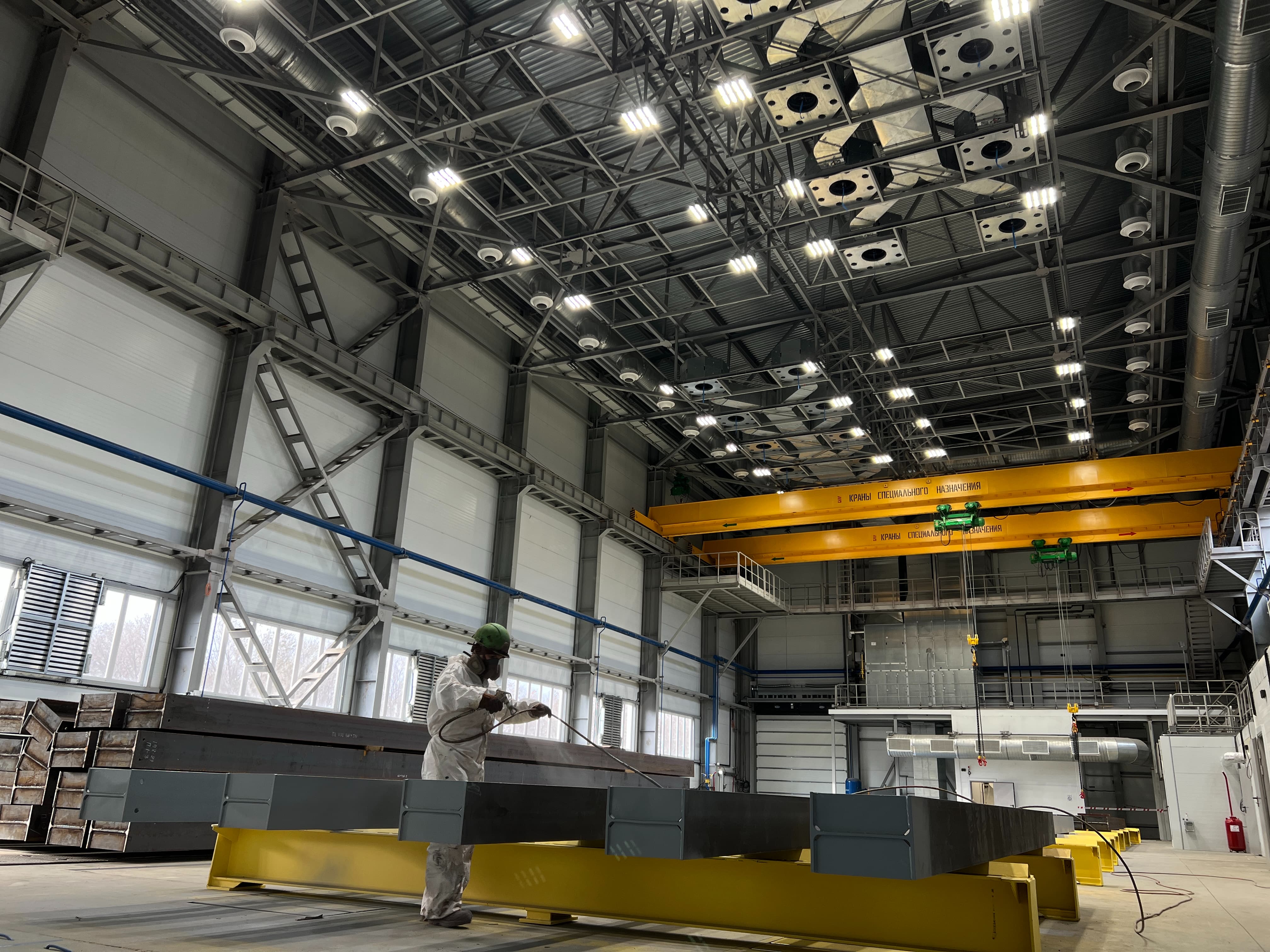

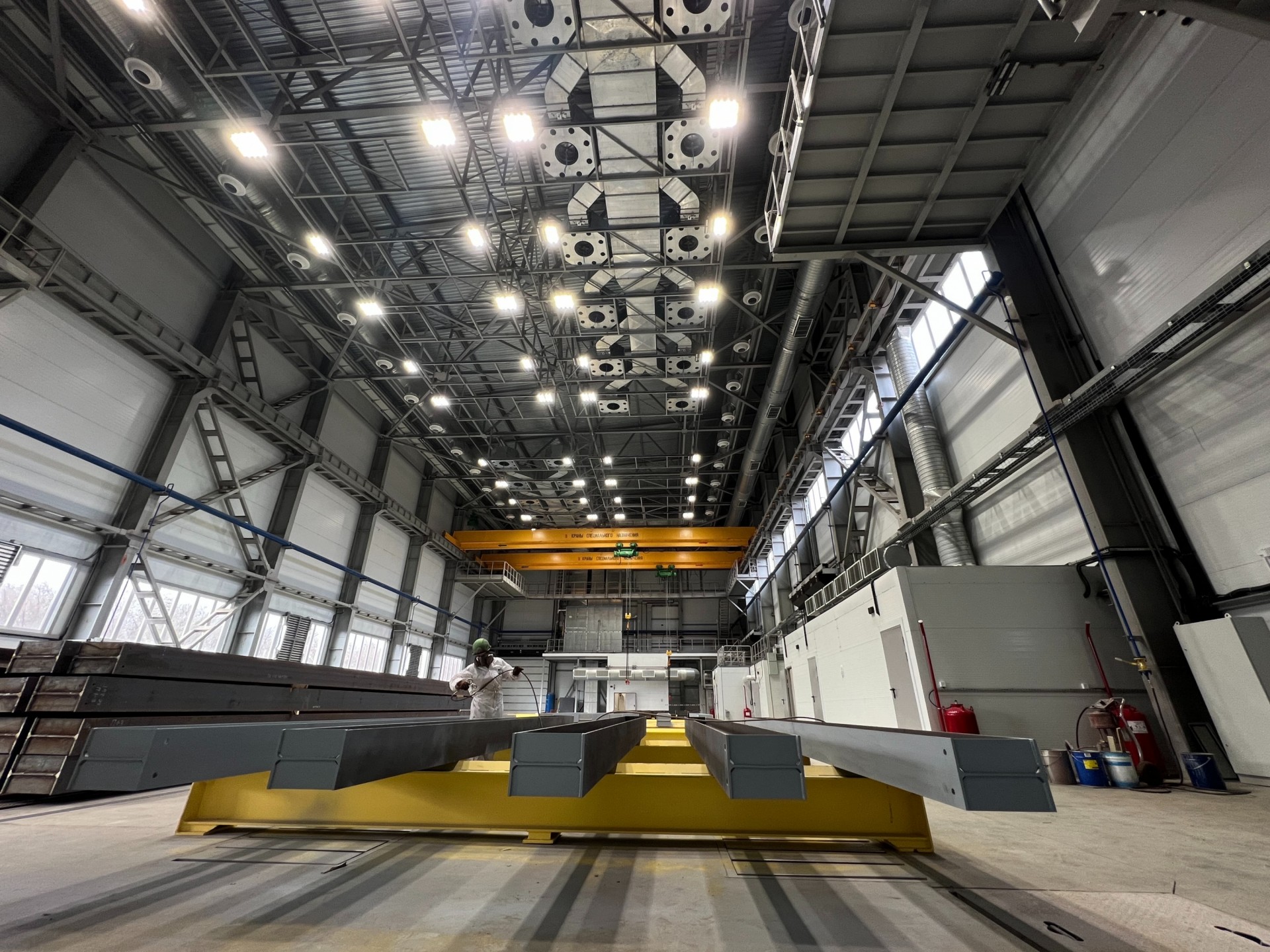

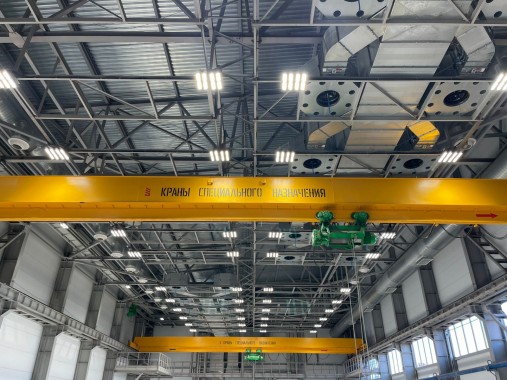

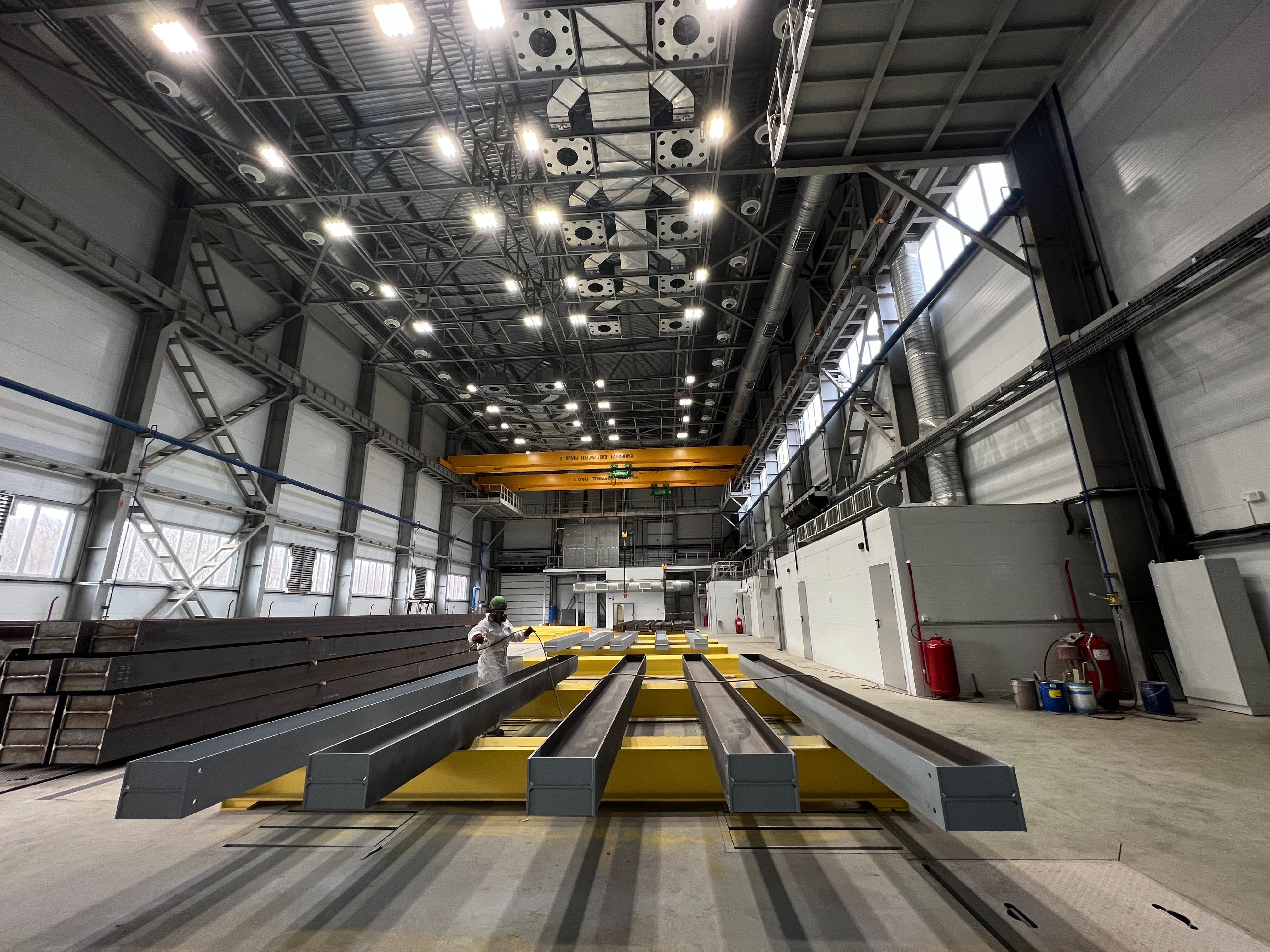

Размеры зоны открытой окраски — 18х6 метров. При проектировании зоны уточняется высота расположения воздухораспределителей. Всего устанавливается 12 сопел, которые подключаются с помощью специального отсекающего клапана с сервоприводом. Одновременно в зоне открытой окраски могут работать шесть воздухораспределителей.

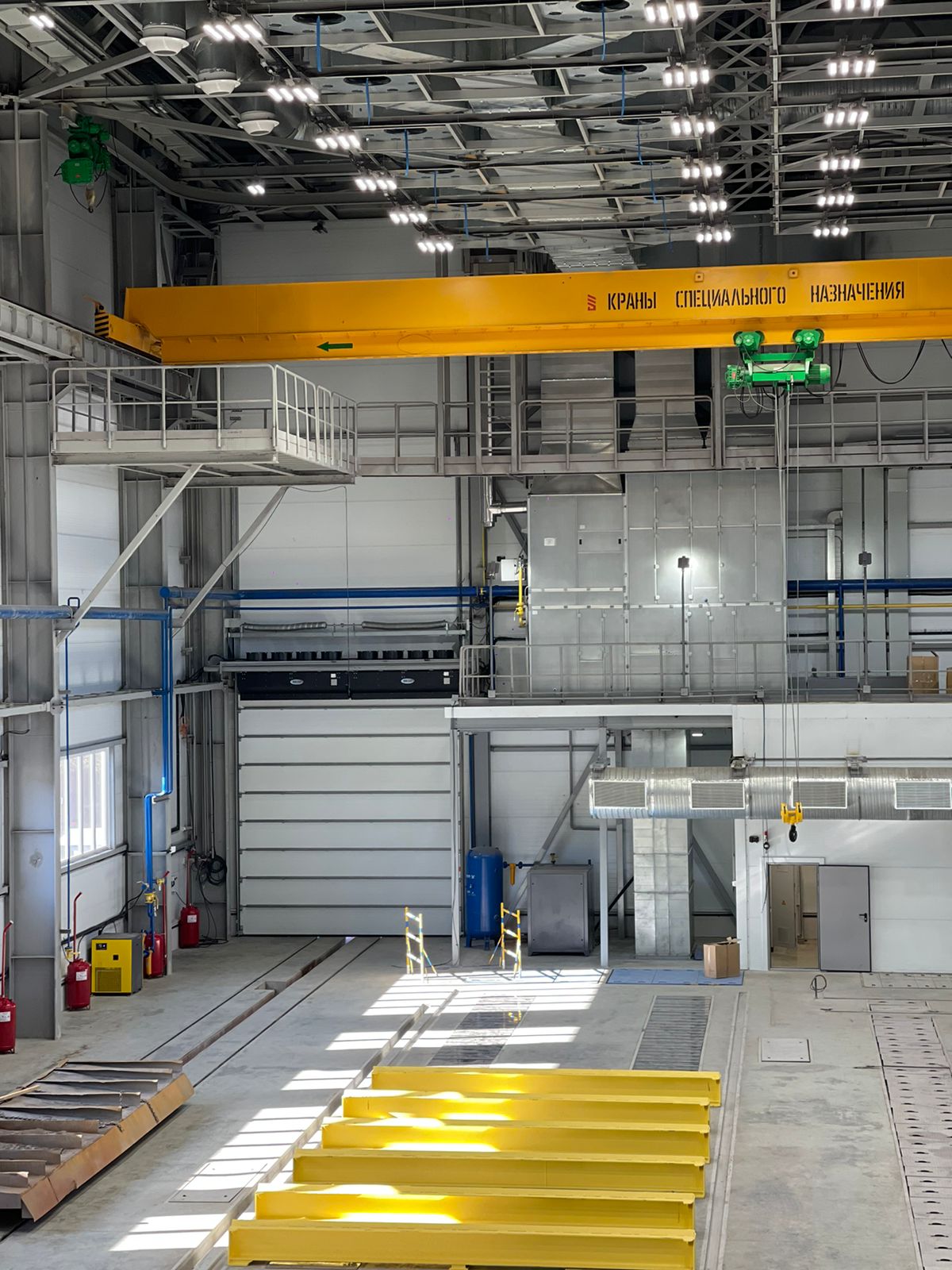

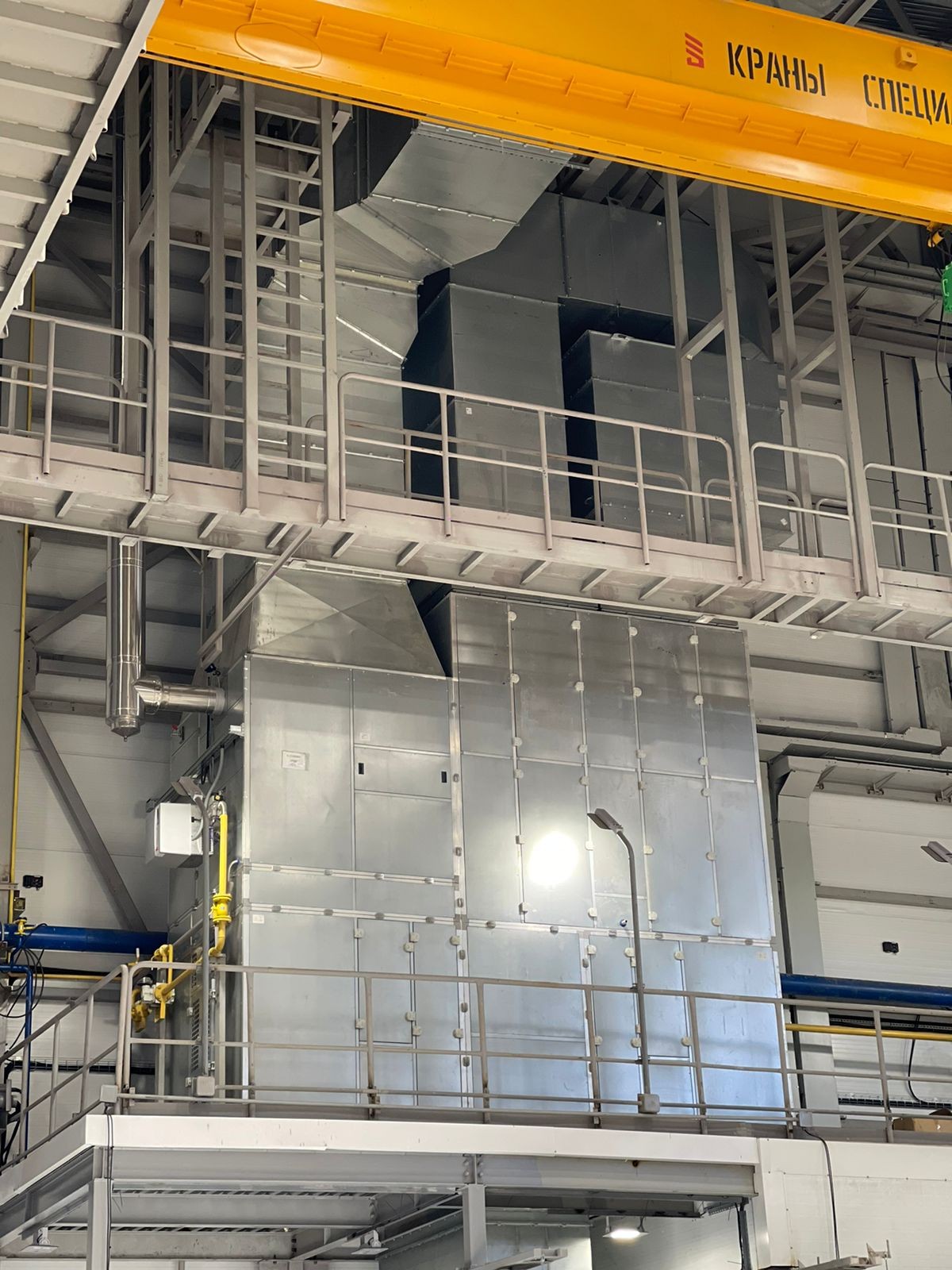

На расстоянии десяти метров от зоны открытой окраски располагается вентагрегат SPK-VU-50. Его каркас выполнен из алюминиевого профиля с сэндвич-панелями. Направление воздуха регулируется с помощью автоматической заслонки с электрическим приводом.

Всего в притоке и вытяжке предусмотрено два вентилятора, мощностью 30 кВт. Производительность каждого — до 50 000 куб. метров в час. Производительность вентиляторов регулируется через частотные преобразователи. Подогрев воздуха осуществляется за счет одного теплообменника с газовой горелкой и пластинчатого рекуператора.

Технологические режимы управляются с помощью контроллера и дублирующего реле. Для удобства оператора предусмотрена отдельная стойка с сенсорной панелью управления.

Краткое описание Зоны октрытой окраски

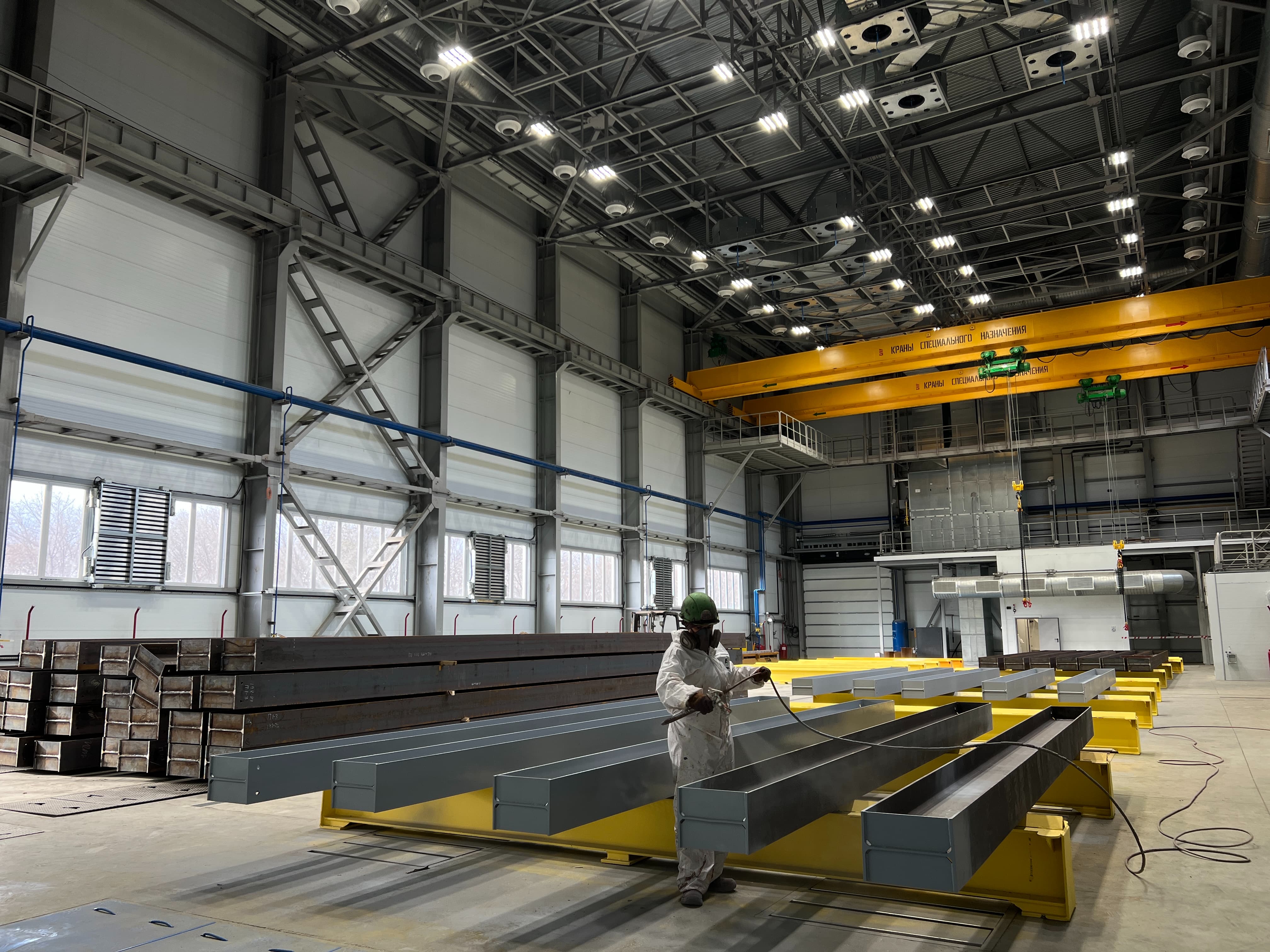

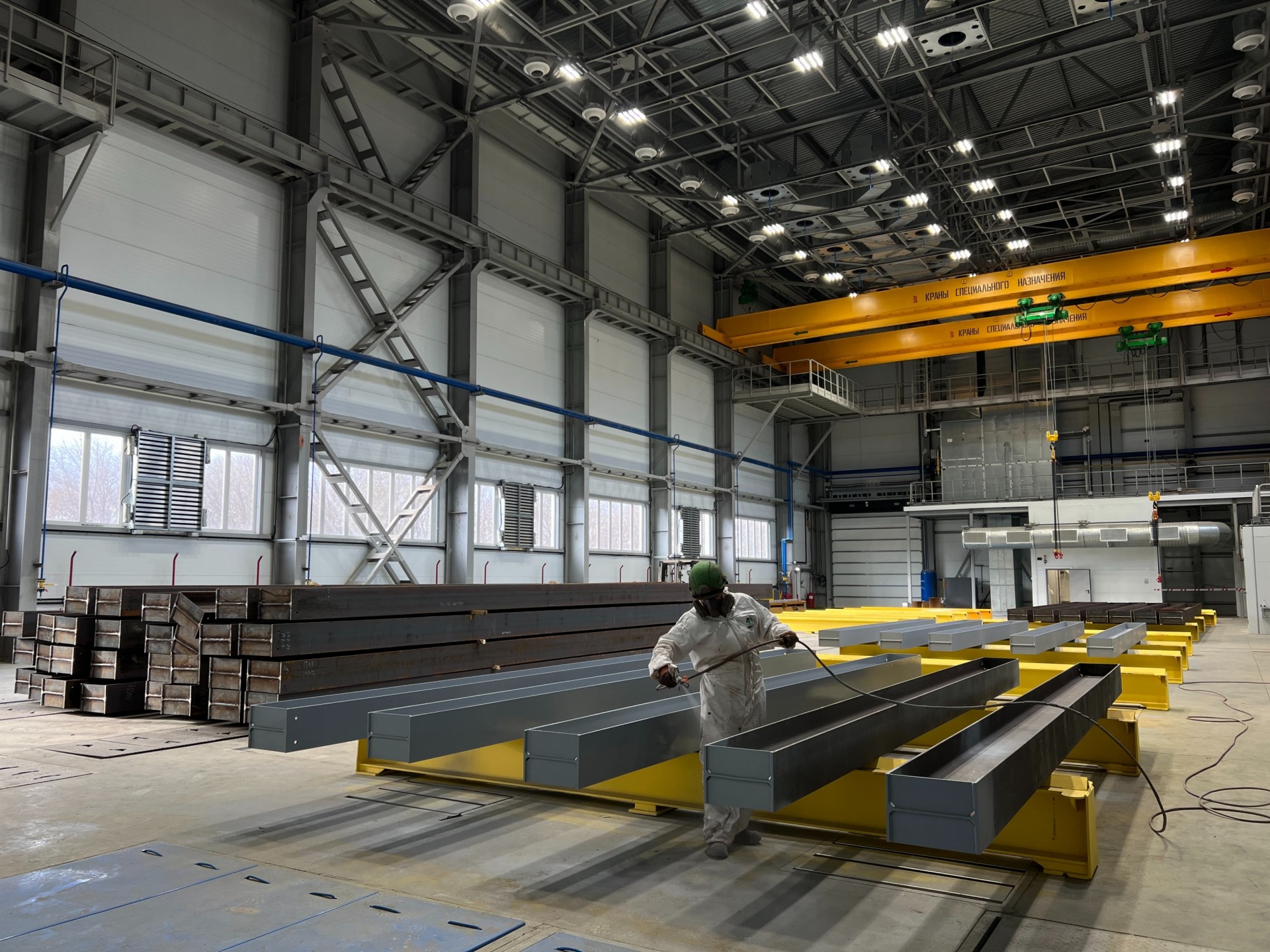

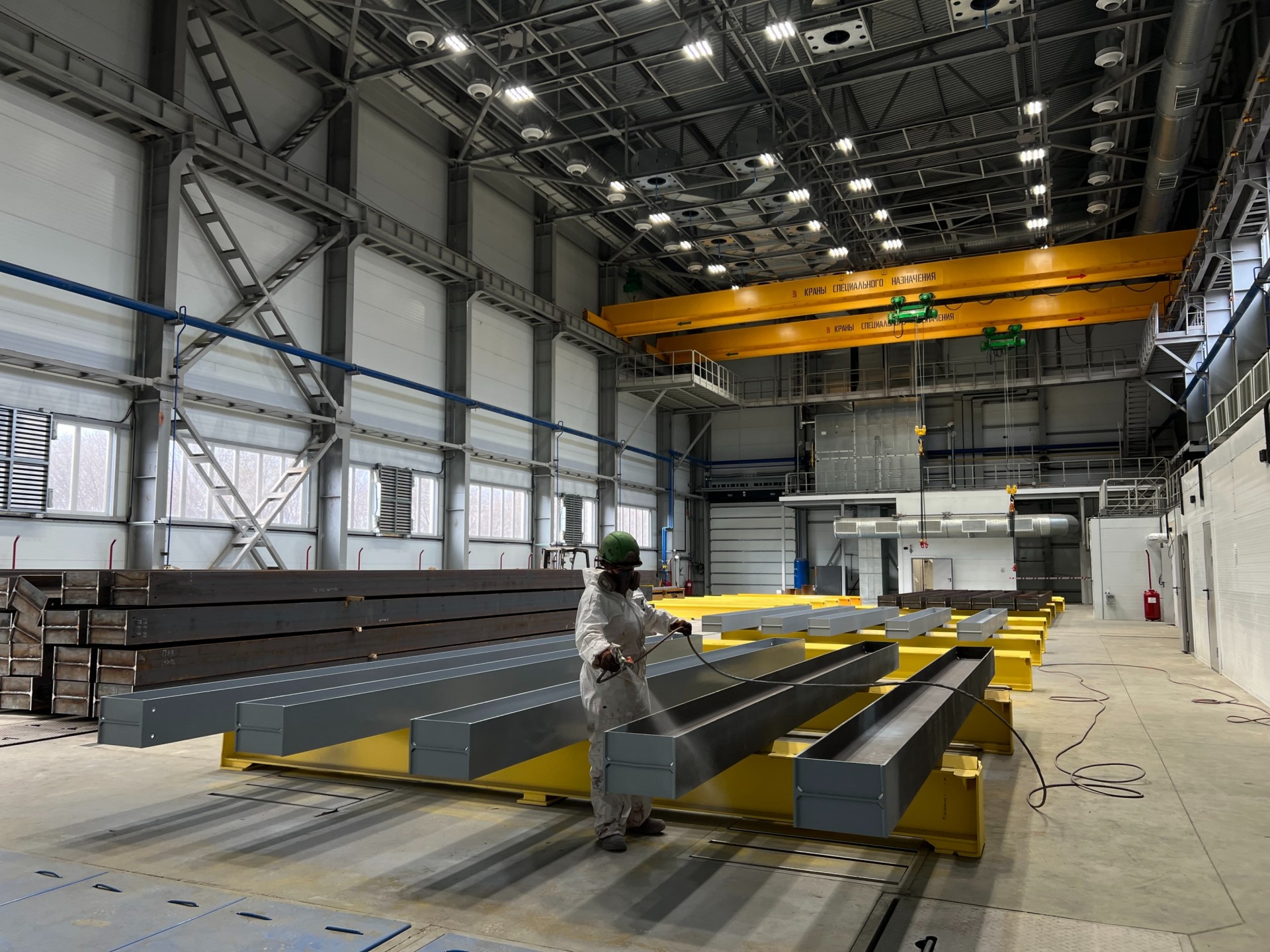

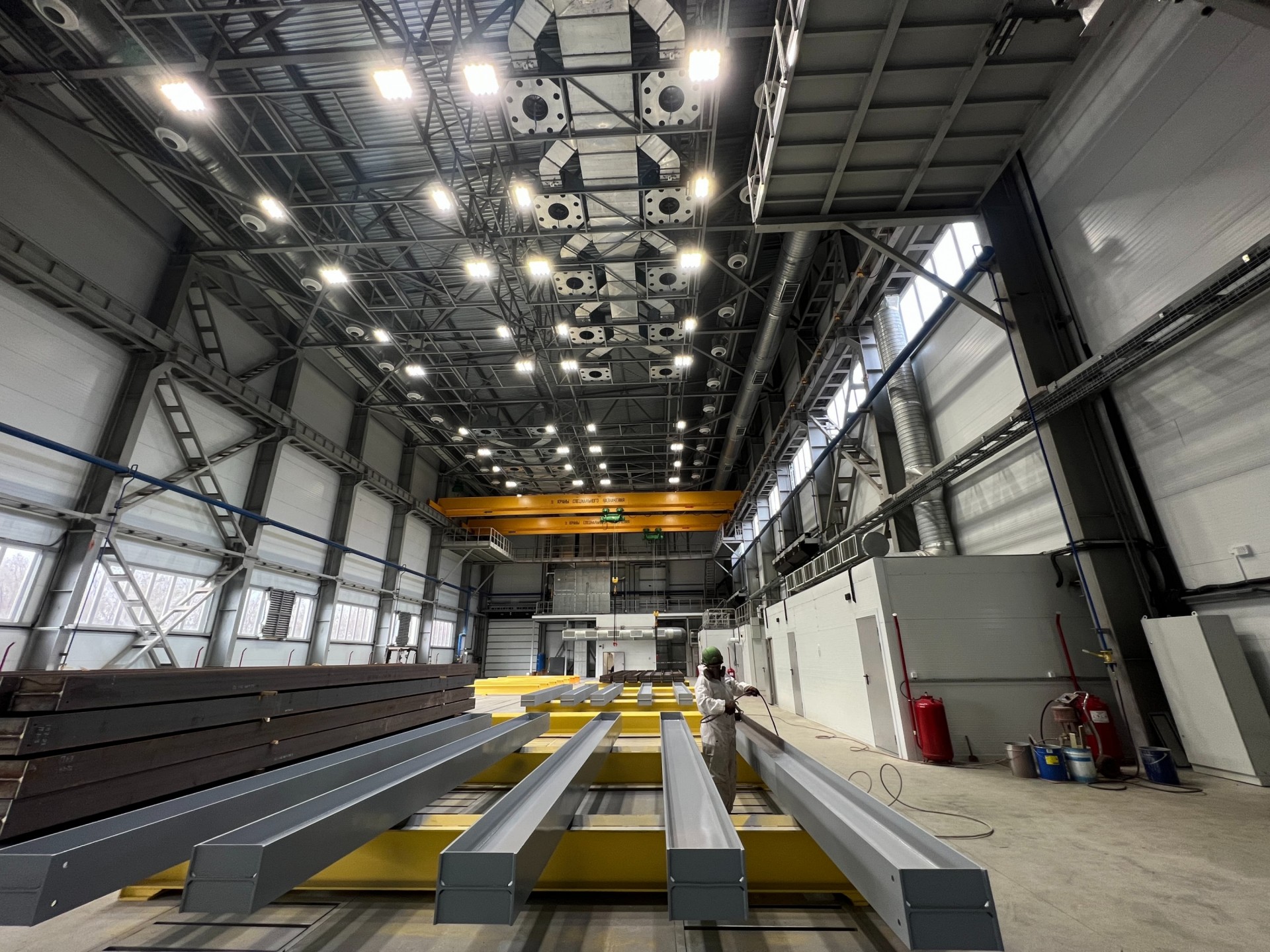

Зона открытой окраски — это комплекс, состоящий из специализированного оборудования и технологической вентиляции, предназначенный для выполнения окрасочных работ, в существующем или вновь возводимом цеховом пространстве. При этом не требуется возведение дополнительных ограждающих конструкций и создание дополнительной транспортной системы.

Устройство Зоны открытой окраски — это самый современный и быстрый способ промышленной окраски. Для удаления окрасочного тумана и снижения концентрации паров ЛВЖ устанавливается технологическая вентиляция, в состав которой входят:

Приточно-вытяжной вентиляционный агрегат — для создания необходимых условий микроклимата и качества приточного воздуха;

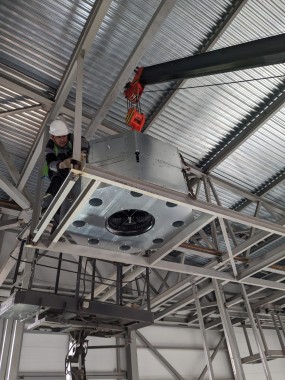

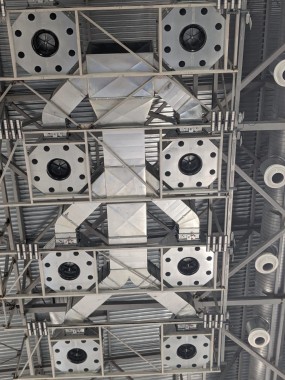

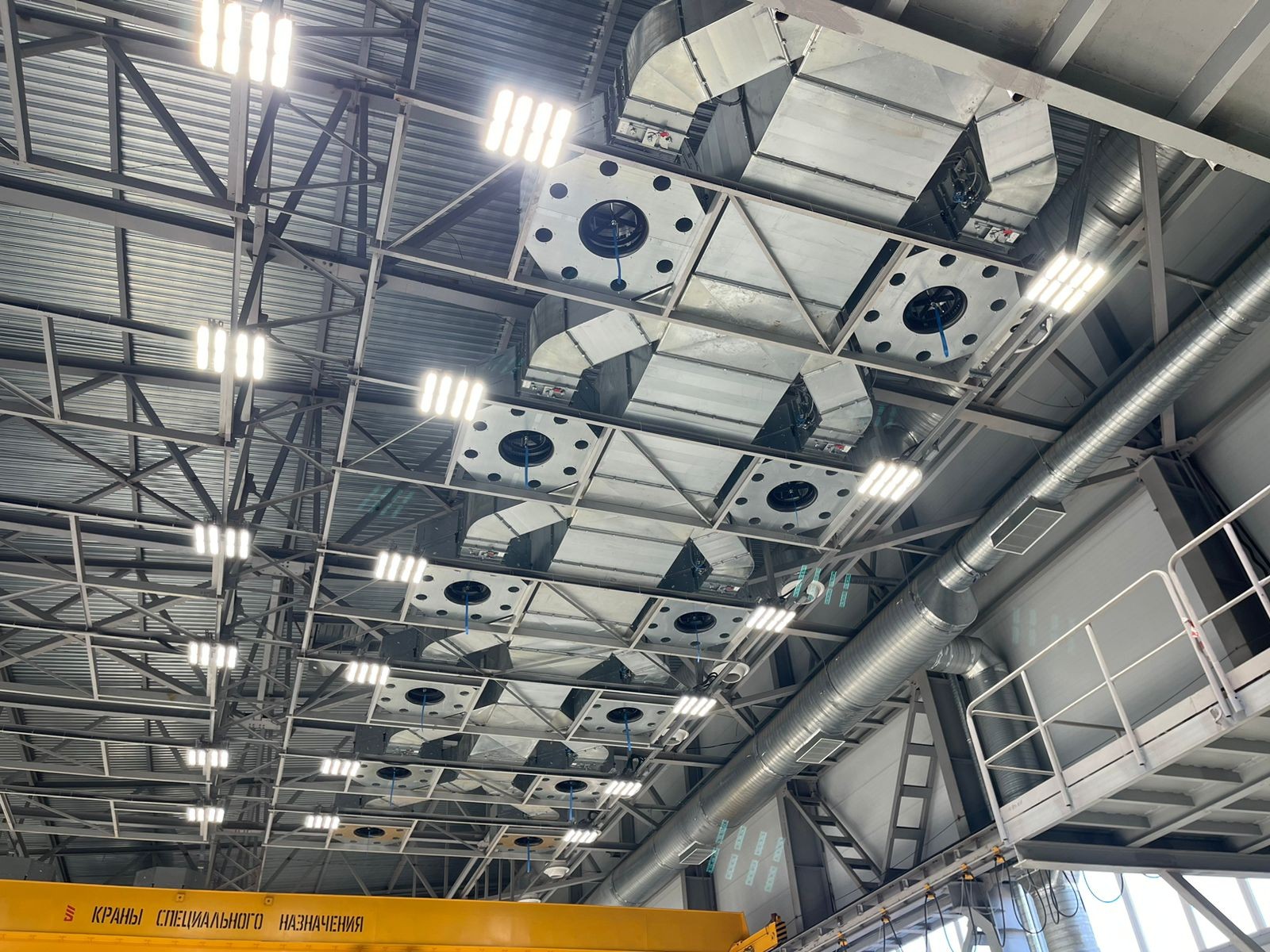

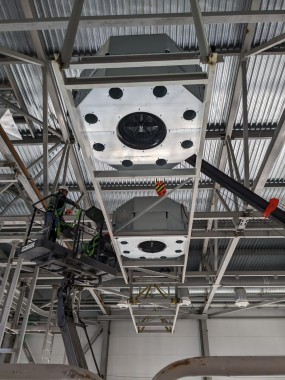

Воздушные дальнобойные сопла — для создания равномерного ламинарного потока воздуха в зоне подготовки и нанесения ЛКМ на поверхность вертолета;

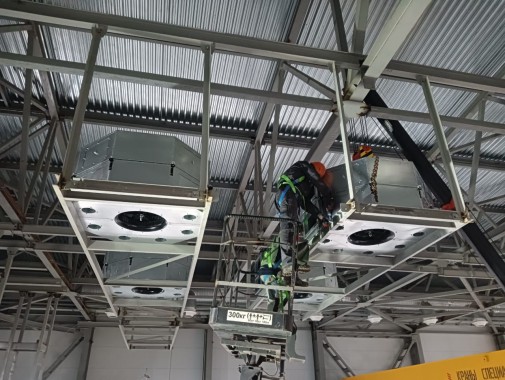

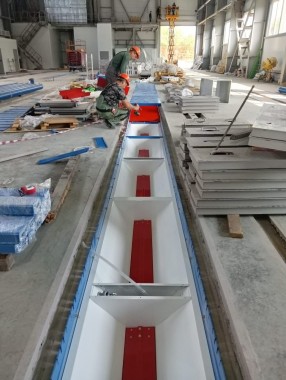

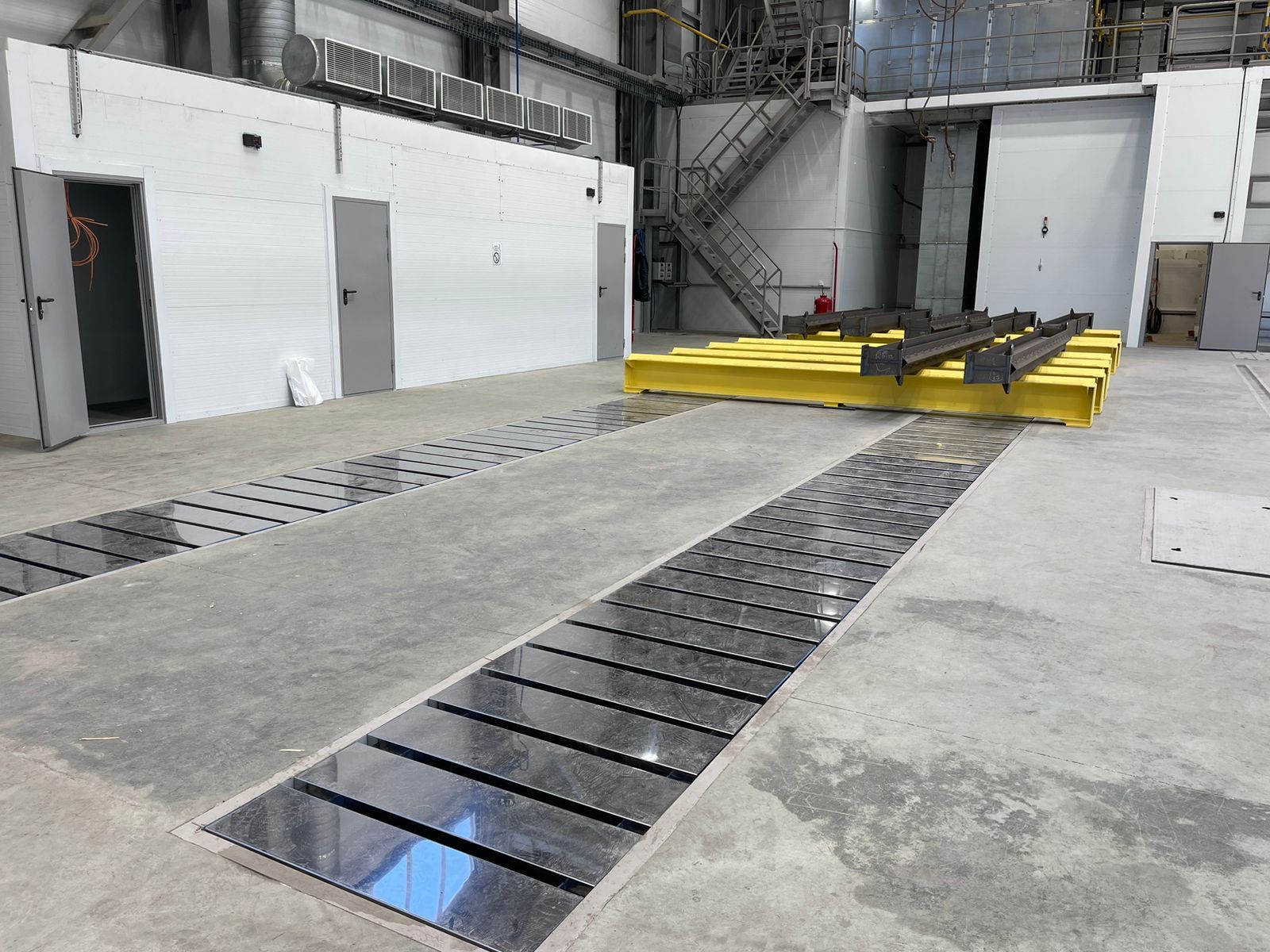

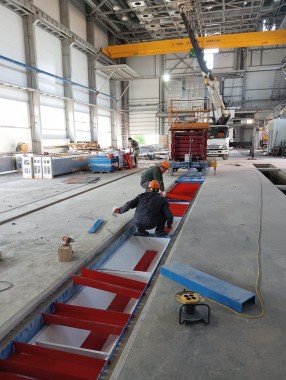

Вытяжной лабиринтный фильтр и кассетный краскоостанавливающий фильтр — для очищения удаляемого воздуха от окрасочного опыла.
