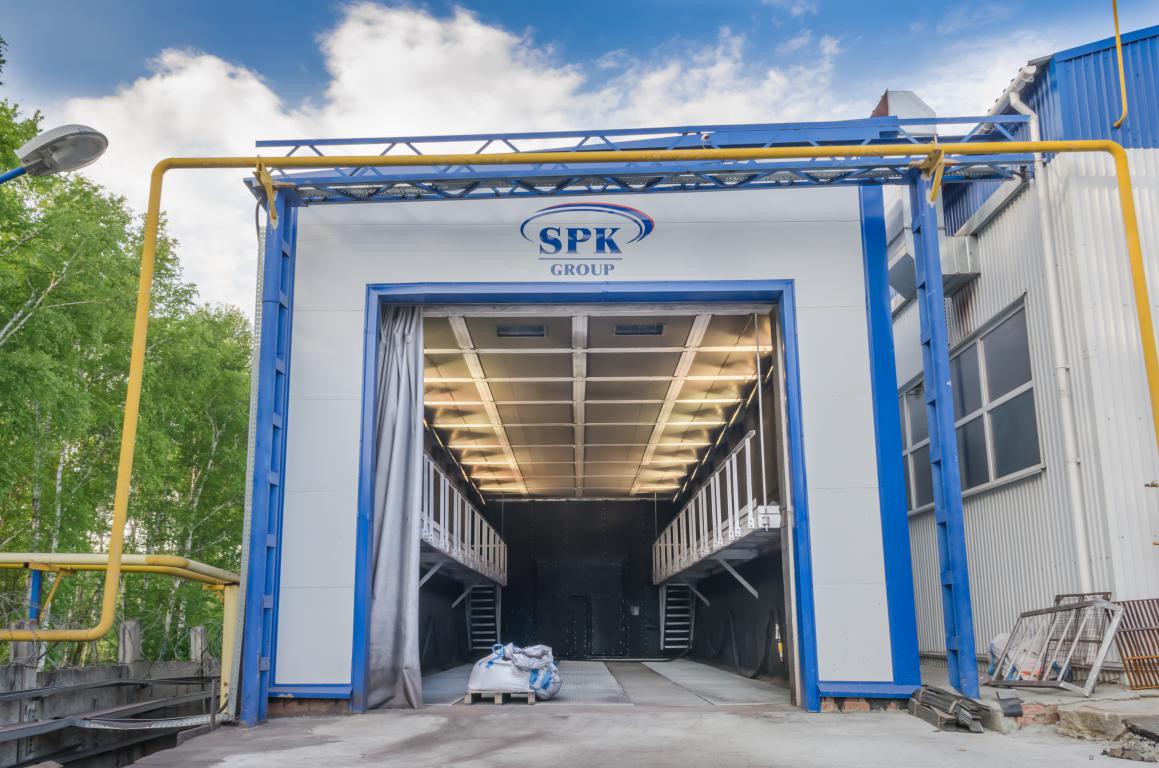

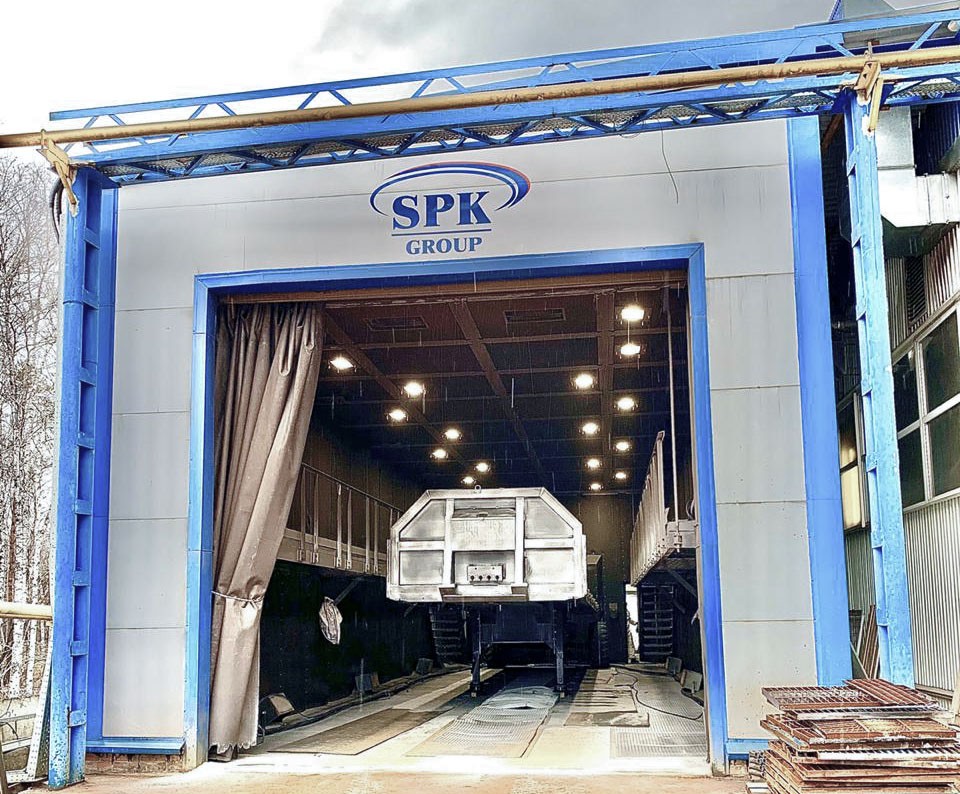

Уличная дробеструйная камера SPK-24.6.5

Уличная дробеструйная камера SPK-24.6.5
Уличная дробеструйная камера SPK-24.6.5
Уличная дробеструйная камера SPK-24.6.5
Уличная дробеструйная камера SPK-24.6.5
Уличная дробеструйная камера SPK-24.6.5
Уличная дробеструйная камера SPK-24.6.5
Уличная дробеструйная камера SPK-24.6.5
Уличная дробеструйная камера SPK-24.6.5
Уличная дробеструйная камера SPK-24.6.5
Уличная дробеструйная камера SPK-24.6.5
Уличная дробеструйная камера SPK-24.6.5
Уличная дробеструйная камера SPK-24.6.5
Уличная дробеструйная камера SPK-24.6.5
Уличная дробеструйная камера SPK-24.6.5
Уличная дробеструйная камера SPK-24.6.5
Уличная дробеструйная камера SPK-24.6.5
Уличная дробеструйная камера SPK-24.6.5
Уличная дробеструйная камера SPK-24.6.5
Уличная дробеструйная камера SPK-24.6.5
Уличная дробеструйная камера SPK-24.6.5
Уличная дробеструйная камера SPK-24.6.5
Уличная дробеструйная камера SPK-24.6.5
Уличная дробеструйная камера SPK-24.6.5
Уличная дробеструйная камера SPK-24.6.5





Технические данные

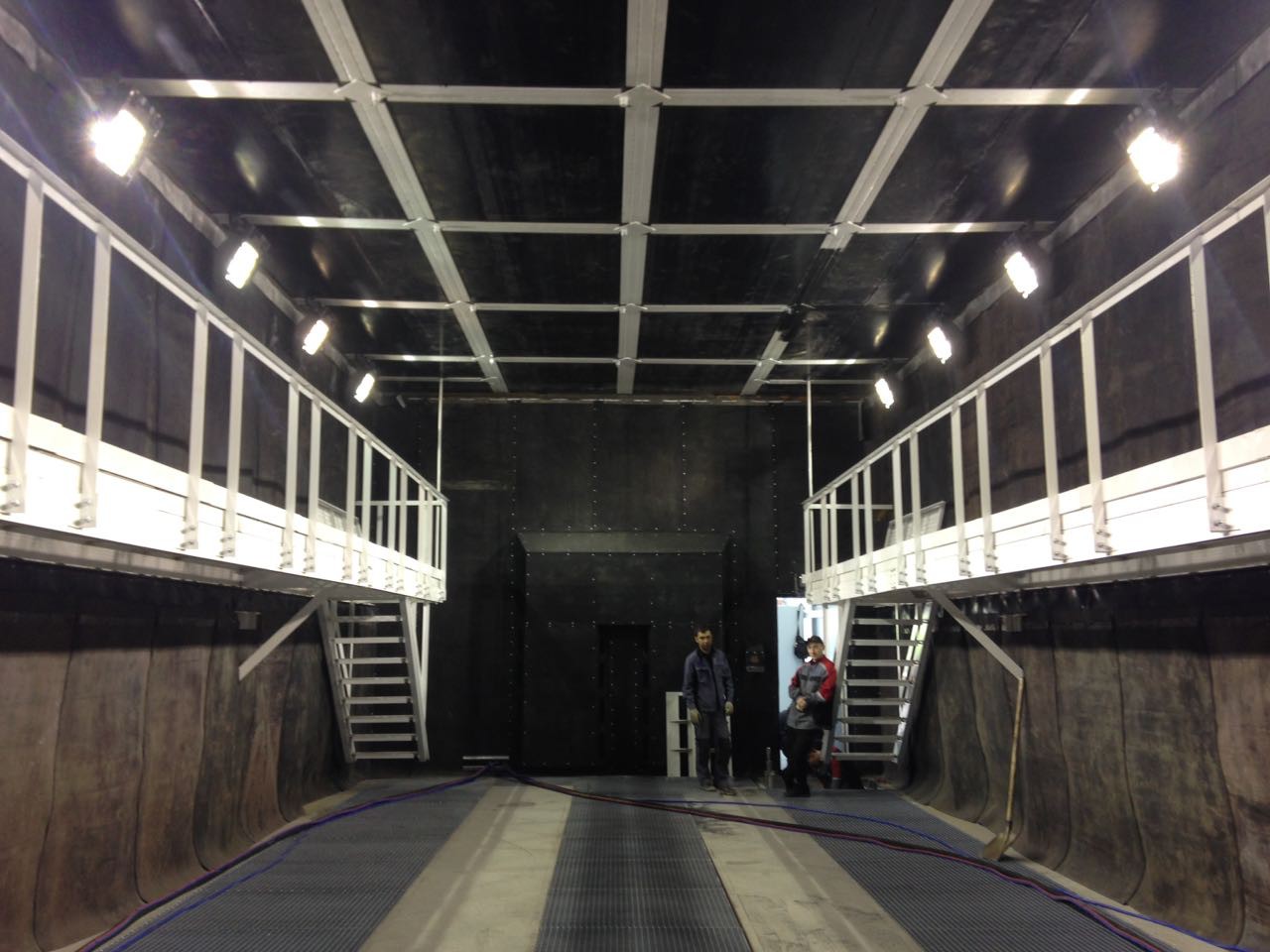

Внутренние размеры дробеструйной камеры Длина x ширина x высота 16х6х4,5м

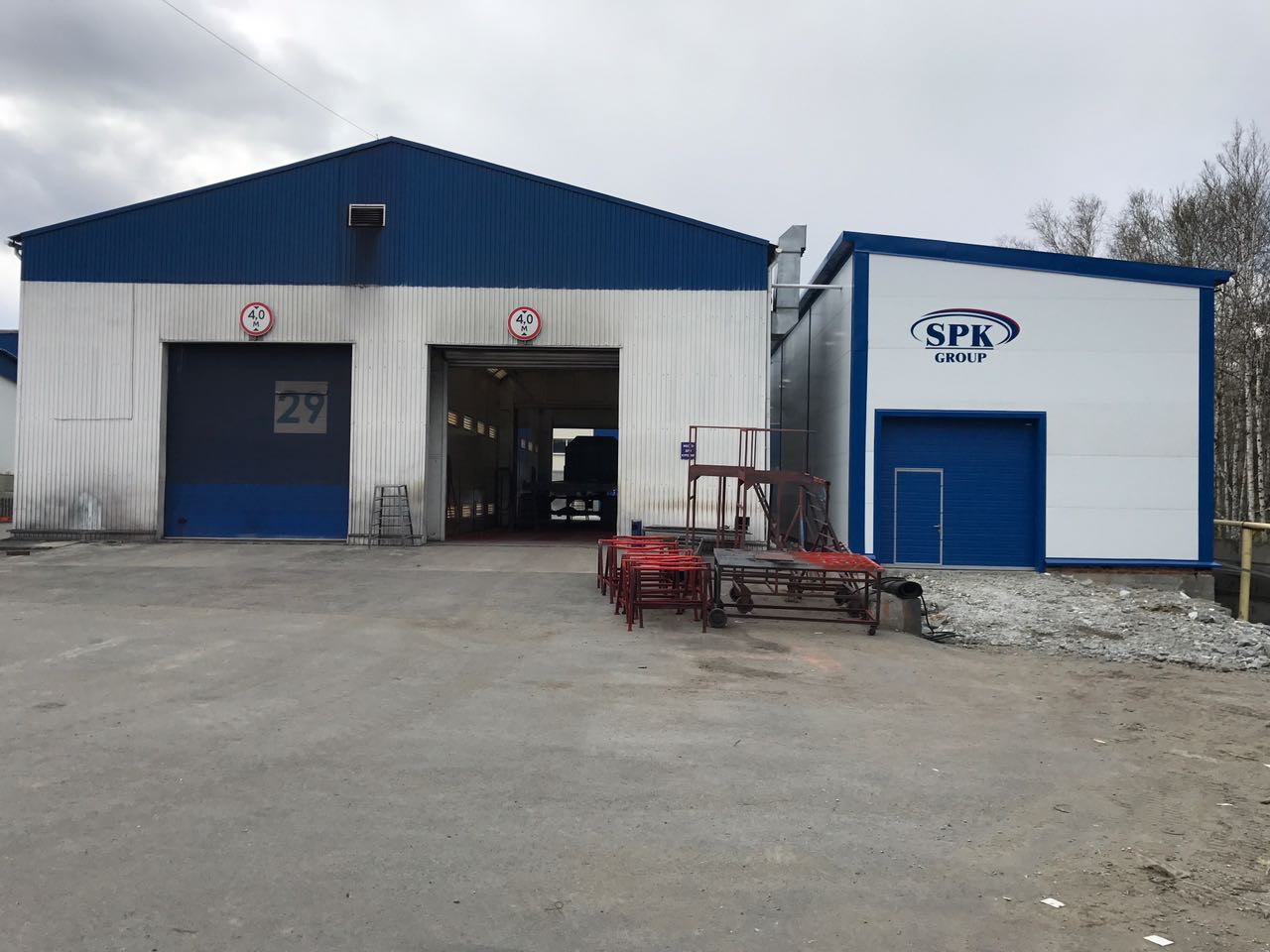

Наружные   размеры  С учетом тех. помещения  и навеса24х7,5х6,9
Размеры ворот Ширина x высота 4,5 x4,5м

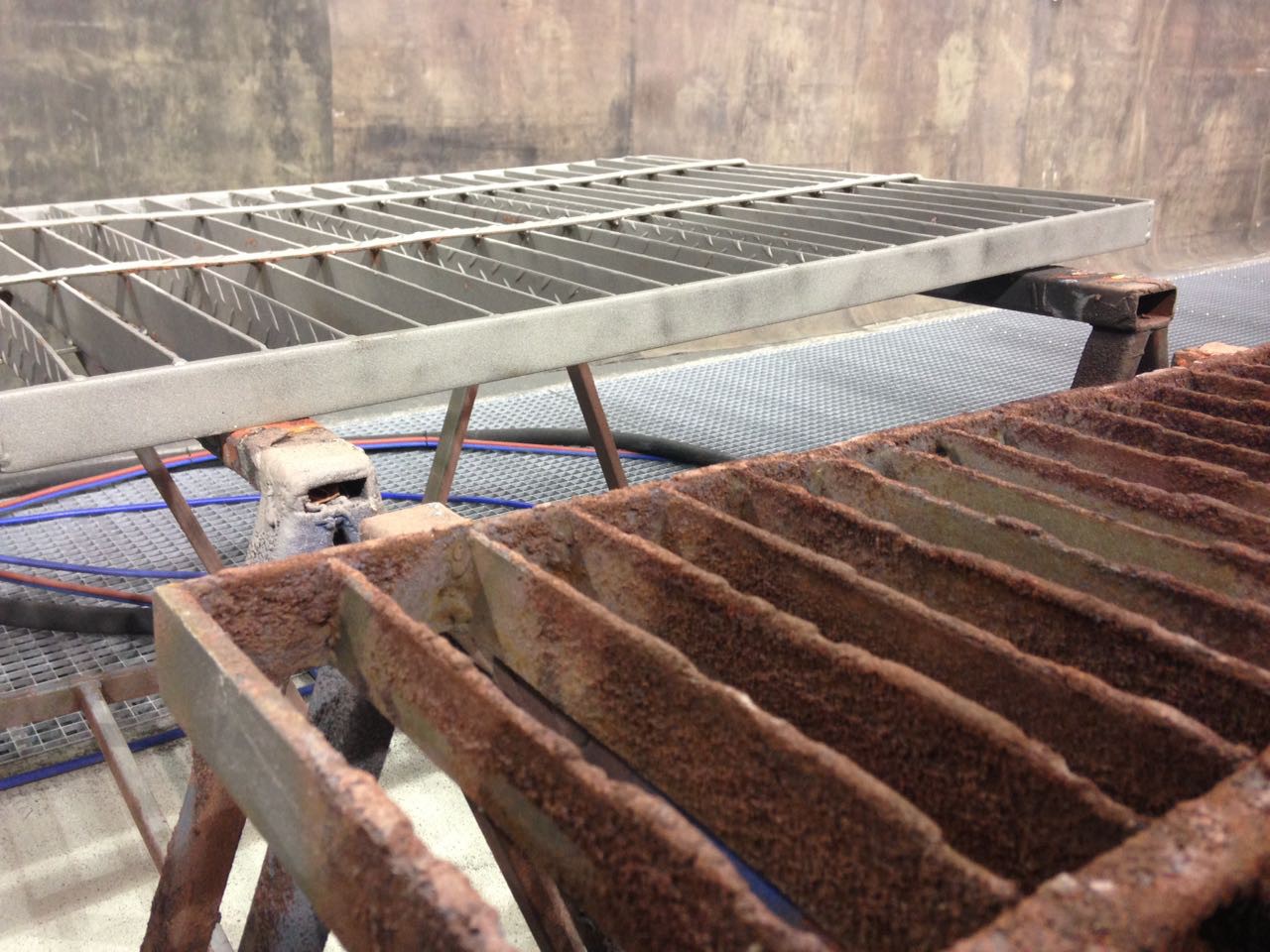

Несущая способность, статическая Нагрузка на решётчатый настил500Кг на 1м2
Площадь напольной решётки Длина x ширина 15,5 x 3,8м

Силос дроби Объём1200л
Сухая сыпучая дробьЗернистость > 0,3-1,0 мм

Типы дроби Подходящие типы дроби     стальная  дробь
Сопло Диаметр 08.октмм

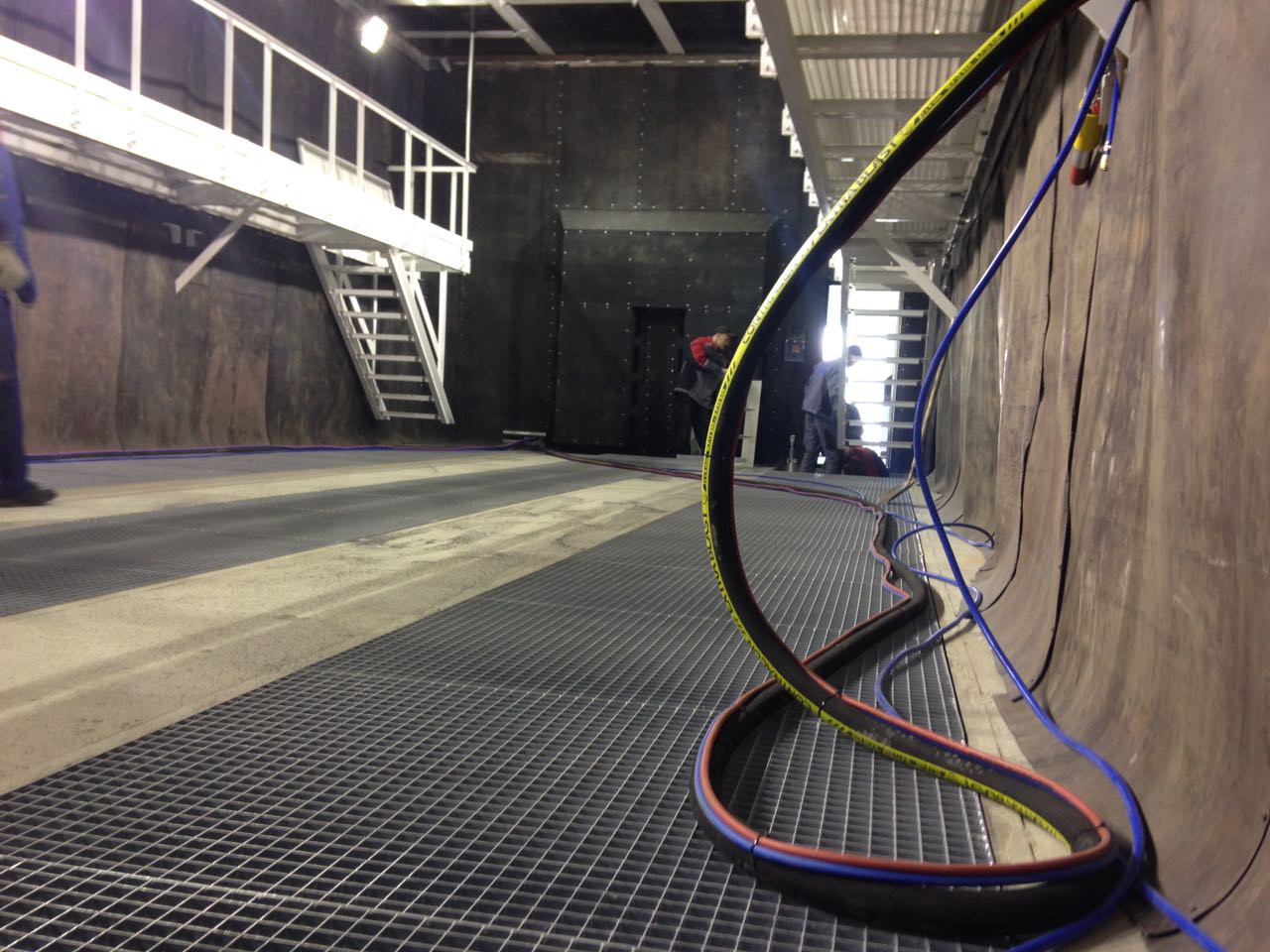

Дробеструйный шланг Длина2х20м

Воздушный шланг Длина2х20 м

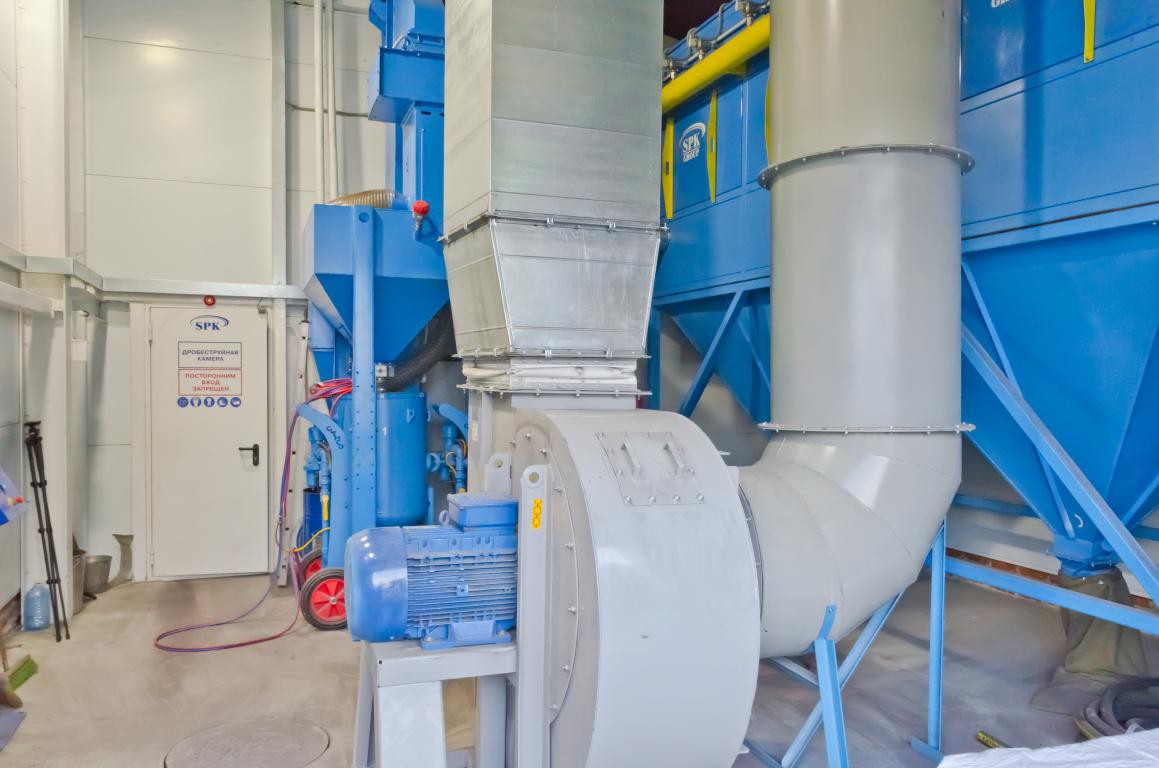

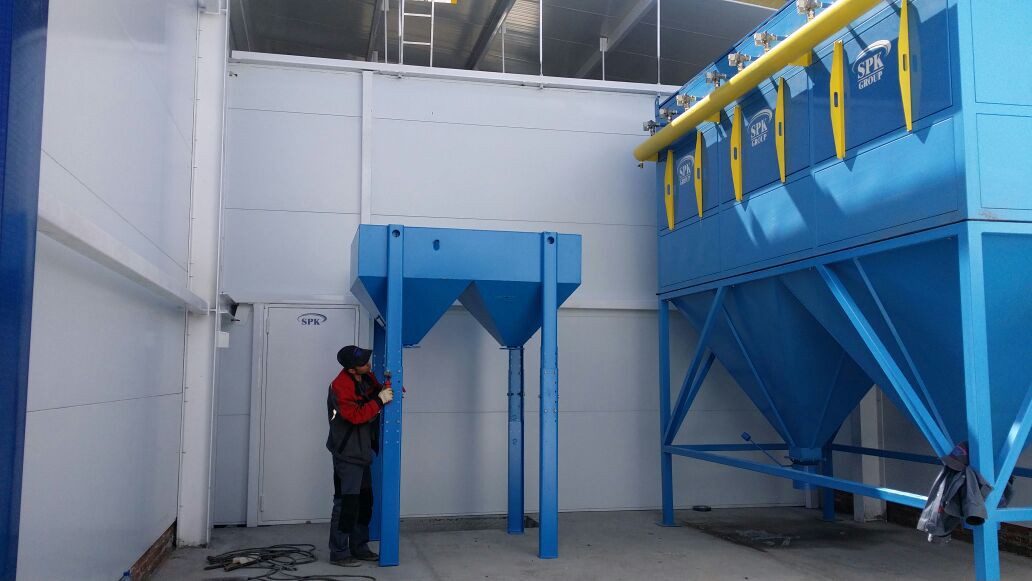

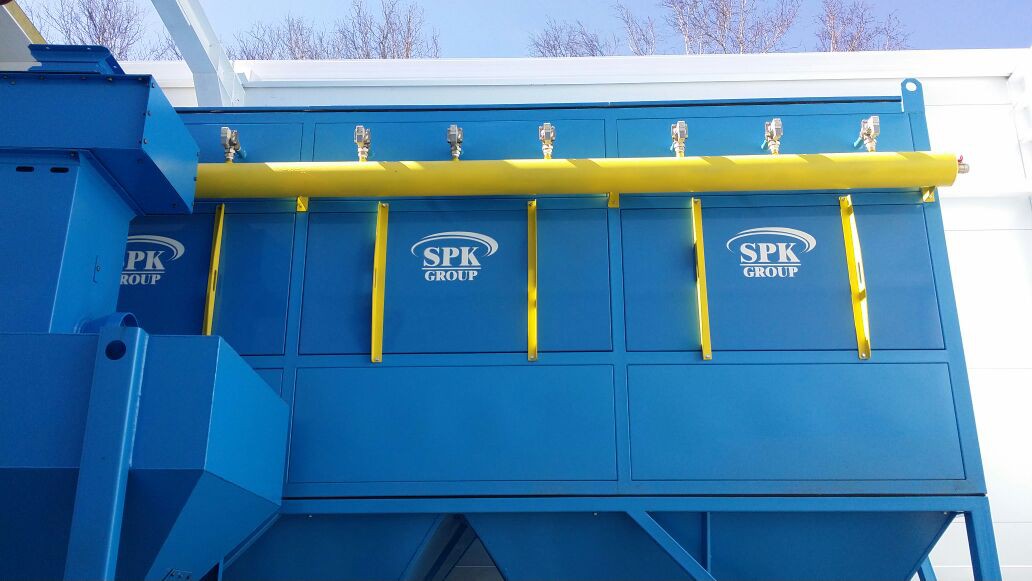

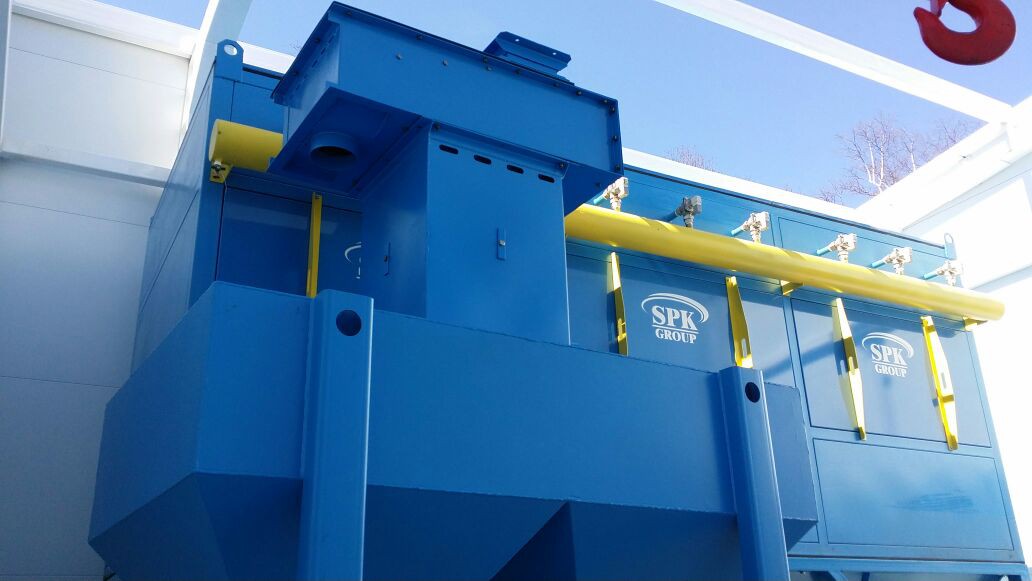

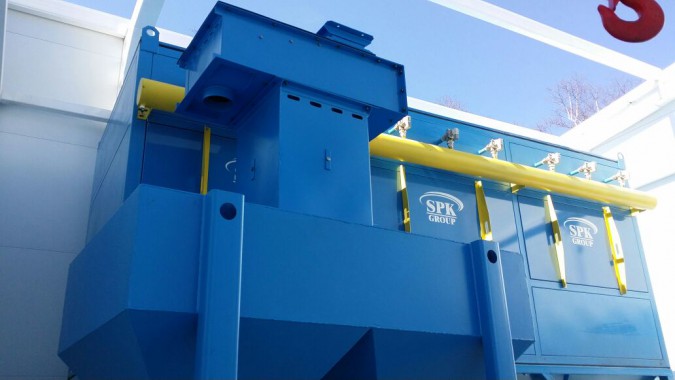

Фильтровальная установка Объёмный расход воздуха¹, прим. 1х25 000м³/час
Воздухообмен  60 раз/час
 Остаточное количество пыли в чистом воздухе ≤ 2,0 мг/м³
 Макс. количество пыли в грязном воздухе ≤ 2,0 г/м³
Установленная мощность Привод вентилятора 1 30кВт
 Привод вентилятора 2 -кВт

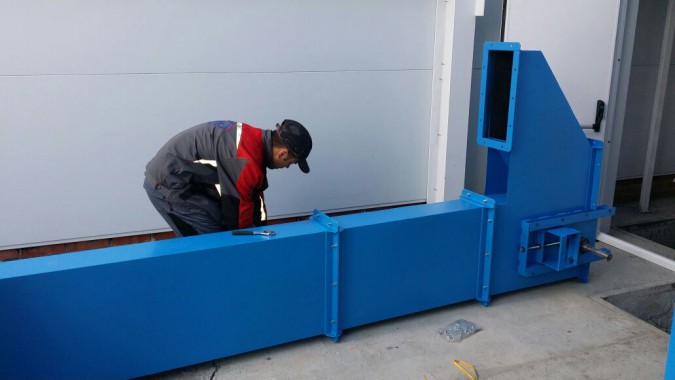

 Ковшовый элеватор 3,2кВт
 Плавный пуск
 Вибрационное сито 0,2кВт

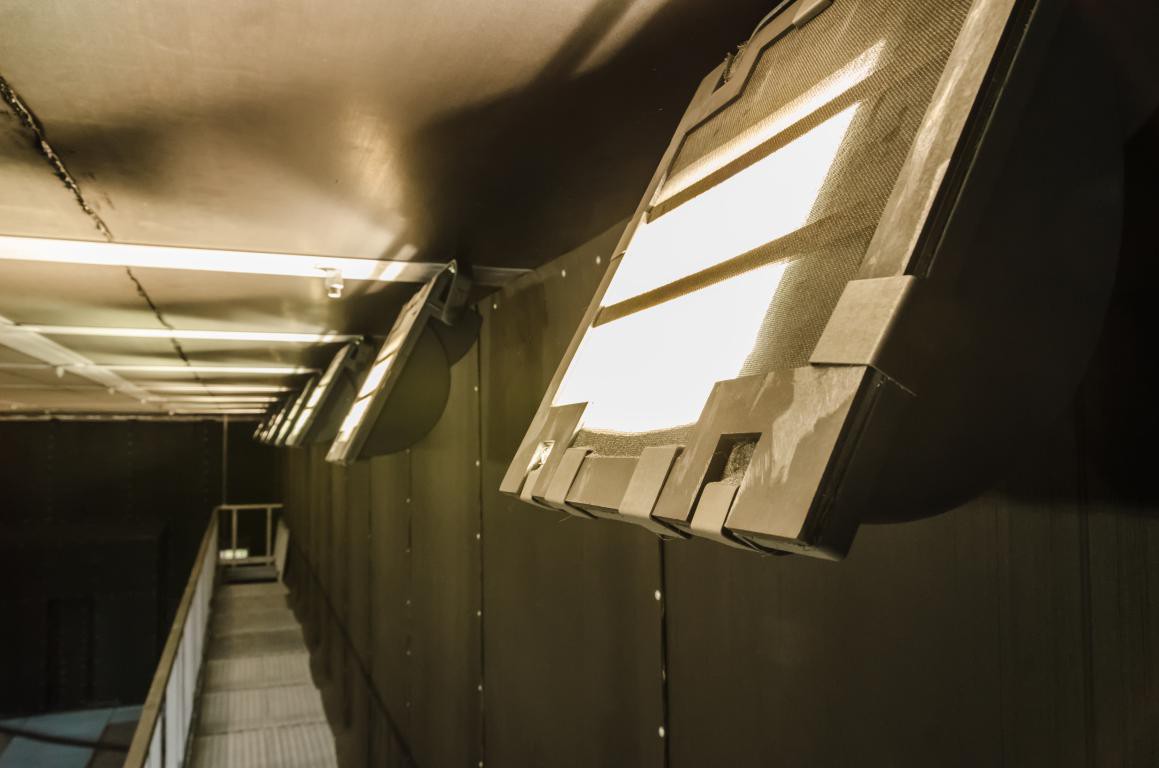

 Освещение 5,6кВт
Общая подключаемая мощность Не более40кВт
Рабочее напряжение 3-фазы N PE 400/50 В/Гц
Управляющее напряжение 1-фаза N PE 230/50 В/Гц
Освещенность полезной зоне (h=1 м) в новом состоянии! > 650 люкс
Напорный резервуар Количество 2шт.
 Объём 200л
 Рабочее давление < 8 бар
Расход сжатого воздуха            1 ПОСТна каждое сопло при 6 бар, ок. 7,5Нм³/мин
 на каждую фильтровальную установку, ок 0,5Нм³/мин
 на каждый пластинчатый конвейер, ок 0,15Нм³/мин
Общий расход сжатого воздуха  на  2 поста примерно17Нм³/мин
Требуемое качество сжатого воздуха Остаточное содержание масла < 1,0 мг/Нм³
 Остаточная влажность (точка росы) < 3,0 °C
 Максимальный размер частицы < 40,0 мкм
Температурный режим эксплуатации   Не менее 8°C
Окраска Компоненты установки RAL 5012 матовый
  / оцинкованный

 Корпус дробеструйной камеры RAL 9003 /5012
 Корпус фильтровальной установки, корпус вентилятора оцинкованный
 Воронка фильтра RAL 5012матовый
 Ресивер для сжатого воздуха на фильтровальной установке, двигатель фильтровальной установки RAL 5012матовый
 Компоненты установки, находящиеся ниже напольной решетки грунтованные
 Решётчатый настил неокрашенный
 Оцинкованные детали без окраски
 Электрошкаф RAL 9006
Уровень звукового давления при струйной очистке с давлением ≤ 6 бар вне дробеструйной камеры измерен по DIN 45635, измерение шума “Метод объемного измерения“ на станках по условиям свободного пространства. Уровень оценки на рабочем месте согл. VBG 121 и DIN 45645 может лежать чуть выше за счет фонового шума и/или пространственного отражения ≤ 80дБ (A)
