Камера окрасочно-сушильная для электровозов SPK-31.6.7 приямок

Камера для электровозов SPK GROUP
ОСК для электровозов SPK GROUP
Окрасочно-сушильная камера для электровозов
Камера окраски и сушки SPK GROUP электровозов
Камера окраски проходная SPK GROUP для электровозов

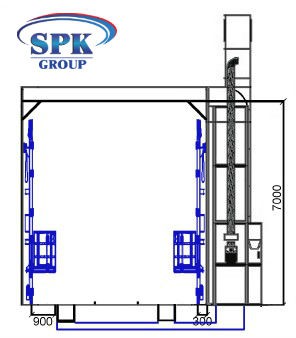

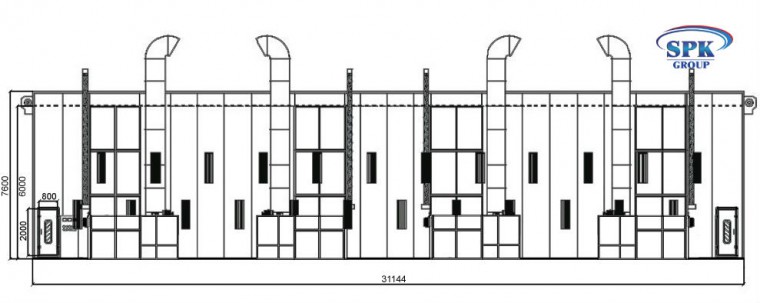

Габариты камеры  SPK-31.6.7 приямок

Внешние р-ры

31144x8750x7600мм

Внутренние

31000x6500x7000мм

Направление продува

Вертикальное

Вытяжка

Через канал

Вытяжные решетки

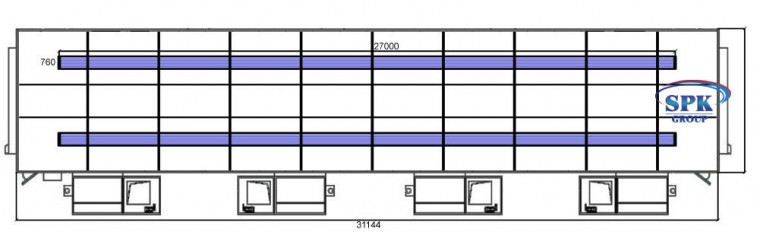

Колич-во каналов

2 канала

Размер каналов

760/27.000мм – каждый канал

Колич-во решеток

2 ряда решеток

Материал решеток

Сталь

Максимальное усилие

До 800 кг/м3

Покрытие решеток

Оцинковка

Кабина ОСК

Конструкция

Прямая

Выполнение из стали

Да

Въездные двери

Размеры (Шир.*Выс.) / число

5000х6000/ 2

Структура



рольставни

Структура окон

Овальная форма, окна проложены по периметру теплоизоляционной резиной

Крыша

Материал

Пластины стальные оцинкованные

Структура

Прямая

Материал конструкции

Сталь

Несущая рама

Каркас из стали D8



Панели

EPS

Модель фильтров потолка

SP-600G

Стенные панели (Заполнены теплоизоляционной пеной, с обеих сторон)

Наполнитель

EPS

Плот-сть заполнения, г/м3

160.0

Толщина панели, в мм

70

Толщина стальных панелей

0.5

Осветительная система 1000 люкс

Нижний свет

46 плафонов по 4 лампы

Верхний свет

38 плафонов по 4 лампы

Каркас

Отсут.

Схема действия выпрямителя

одно действие для 2-ух ламп

Мощ-сть освещения общая,в Вт

12.096

Группы притока/ вытяжки

Конструкция генераторной группы фильтров

Квадратная, материал выполнения - сталь

Расположение генераторов

С 2-ух сторон

Материал каркаса групп

Панели Rock Wool

Воздушные потоки

Управление пневматической заслонкой

Число генераторных групп притока и вытяжки

4 и 4

Вентилятор притока

Центробежный двойной вентилятор

Модель вентилятора

Siemens 4.2L

Произв-ность (м³/ч)

170 000

Давление (в Па)

726

Вытяжной вентилятор ( Центробежный двойной вентилятор)

Модель

Siemens-450-H

Производ-ность (в м³/ч)

169.000

Давление (в Па)

710

Тепловая система ОСК

Число горелок

4 горелки

Модель газовой горелки

RS

Колич-во теплообменников

4

Производ-ность, кВт

380

Фильтрация воздуха в камере

Структура фильтра притока

Основной фильтр имеет карманную форму + Потолочный фильтр

Параметры фильтра группы вытяжки

Угольный, стекловолоконный фильтры

Система контроля SPK

Панель управления включает:

Окрашивание; возрастающее температурное распыление; регулирование периода сушки;  сушка

Выключатель освещения; термостат; выключатель питания; чрезвычайная остановка; метр часов, индикатор отказа, манометр,

Температурный ограничитель;  Кнопка для электронной заслонки.



Способ управления

Реле

Питание камеры

Эл/питание системы освещения

220/ 50 (Вольт/ Гц)

Эл/питание

3х380/ 50  двигателя (Вольт/ Гц)

Общая мощность (в кВт)

От 132

Технические характеристики
Канал
Внутренние габариты камеры (ДхВхШ): 31000x6500x7000
Внешние габариты (ДхВхШ) : 31144x8750x7600
